Защитная пломба пробки для бутылки не заполняемого повторно типа
Формула / Реферат

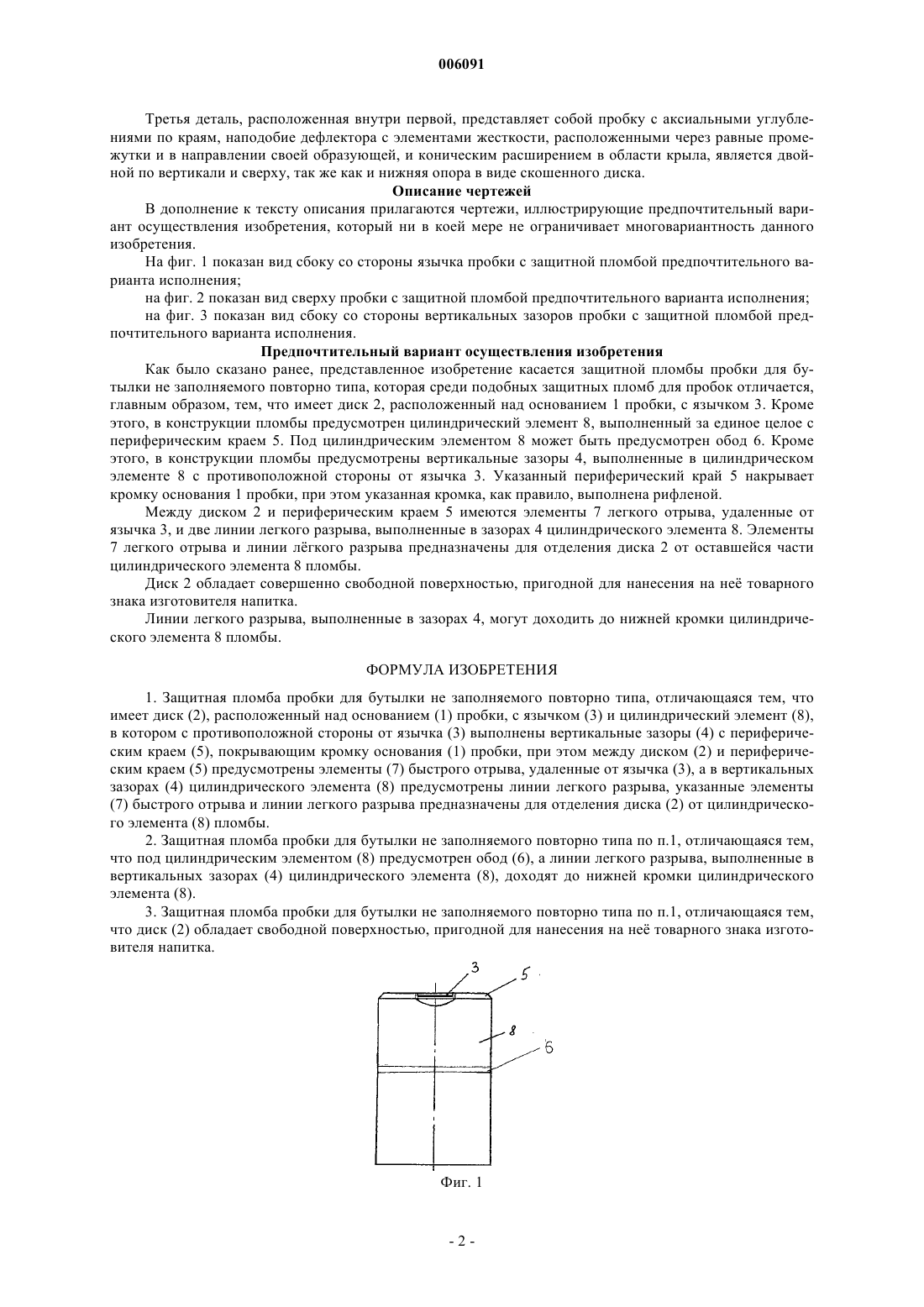

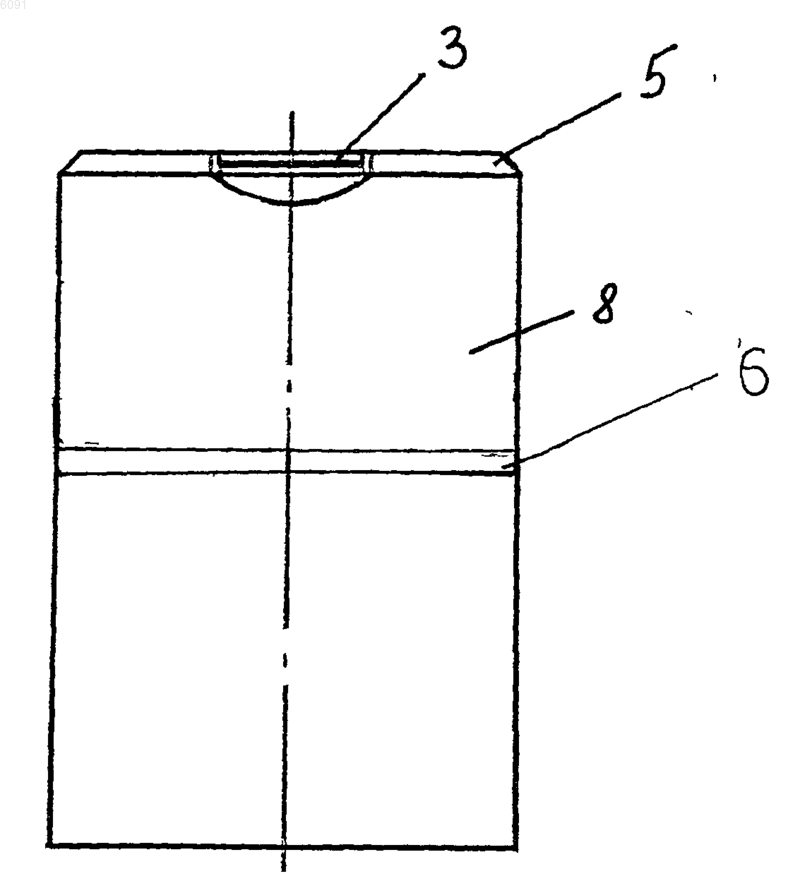

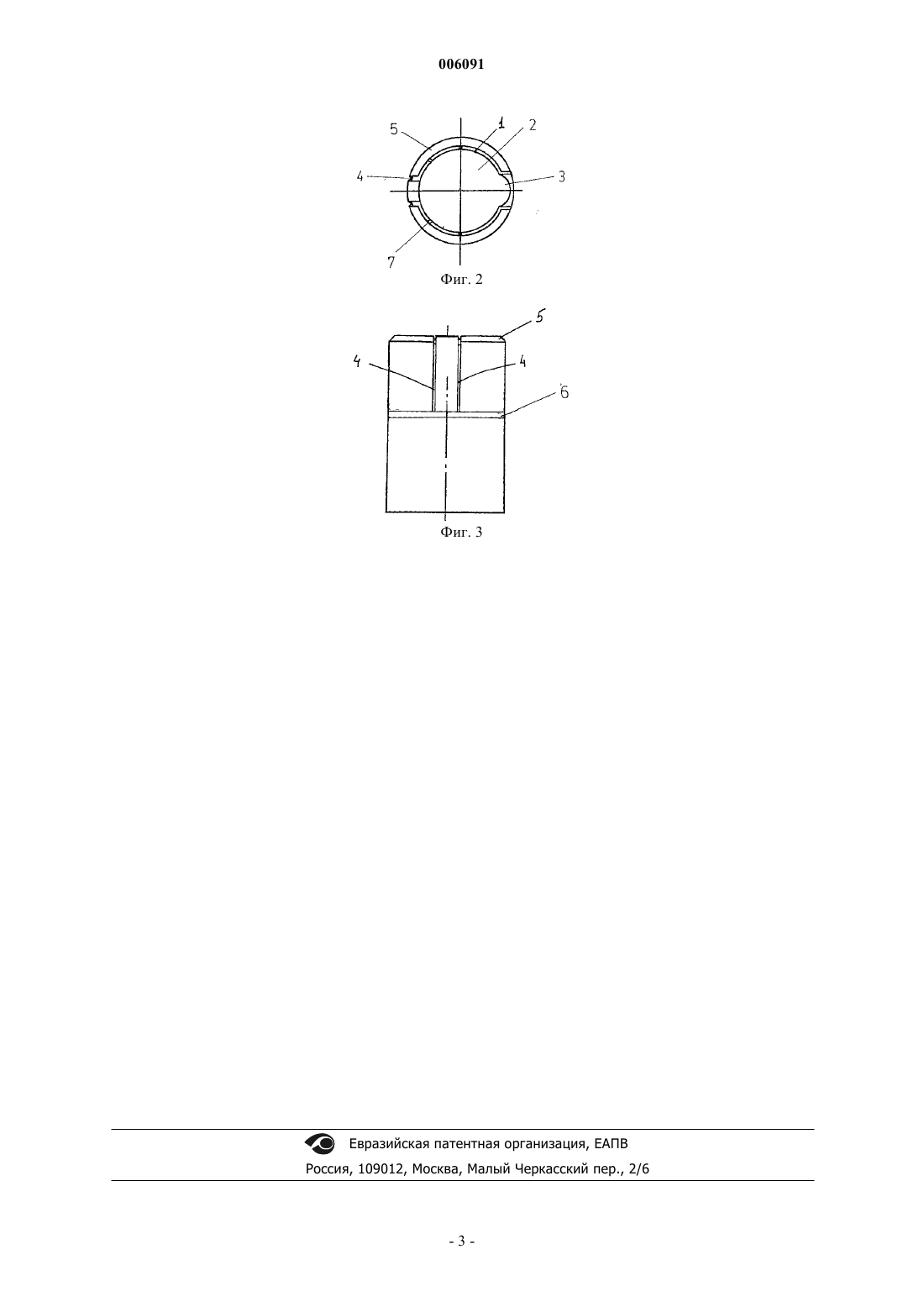

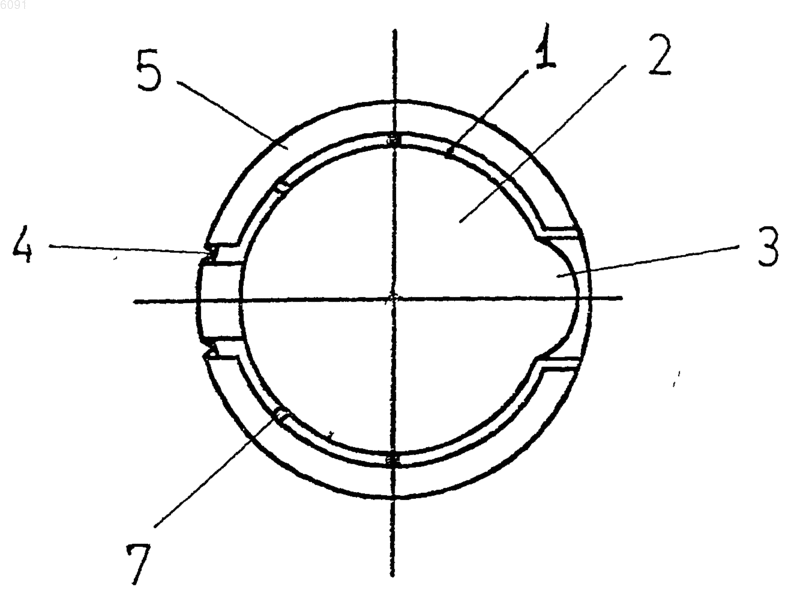

1. Защитная пломба пробки для бутылки не заполняемого повторно типа, отличающаяся тем, что имеет диск (2), расположенный над основанием (1) пробки, с язычком (3) и цилиндрический элемент (8), в котором с противоположной стороны от язычка (3) выполнены вертикальные зазоры (4) с периферическим краем (5), покрывающим кромку основания (1) пробки, при этом между диском (2) и периферическим краем (5) предусмотрены элементы (7) быстрого отрыва, удаленные от язычка (3), а в вертикальных зазорах (4) цилиндрического элемента (8) предусмотрены линии легкого разрыва, указанные элементы (7) быстрого отрыва и линии легкого разрыва предназначены для отделения диска (2) от цилиндрического элемента (8) пломбы.
2. Защитная пломба пробки для бутылки не заполняемого повторно типа по п.1, отличающаяся тем, что под цилиндрическим элементом (8) предусмотрен обод (6), а линии легкого разрыва, выполненные в вертикальных зазорах (4) цилиндрического элемента (8), доходят до нижней кромки цилиндрического элемента (8).
3. Защитная пломба пробки для бутылки не заполняемого повторно типа по п.1, отличающаяся тем, что диск (2) обладает свободной поверхностью, пригодной для нанесения на неё товарного знака изготовителя напитка.
Текст
006091 Объект изобретения Представленное изобретение касается защитных пломб пробок, служащих свидетельством нетронутости пробки на бутылке. Представленное изобретение характеризует особую конструкцию пломбы, на которой имеется диск со свободной поверхностью и язычком, в пломбе предусмотрены прерывистые линии легкого отрыва,предназначенные для отделения диска от закраины, и другие элементы легкого отрыва, предназначенные для отделения диска от обода пломбы, оставляющие или не оставляющие нижнее кольцо на горлышке бутылки. Предшествующий уровень техники Область применения защитных пломб хорошо известна, такие пломбы применяют в пробках для бутылок так называемого не заполняемого повторно типа, т.е. для бутылок, после вскрытия которых повторное их заполнение недопустимо, примером могут служить пломбы, описанные в европейском патенте 0502379, в патенте Италии 22272/87. Владельцем указанных патентов является фирма GualaS.p.A. (Италия). Обычно такие пробки имеют средства разрыва нижней части обода с отделением внутреннего кольца от оставшейся части пломбы. Хорошо известны пломбы, у которых на верхнем основании имеется вырез в форме перевернутой буквы "S", края и центральная часть которых продолжены отдельными канавками до периферического края пломбы. Из-за этих разрезов на верхнем основании с трудом можно различить товарный знак изготовителя напитка, и это является недостатком таких пломб. Конструкция из двух язычков, возникающих при открывании из элементов в виде перевернутой буквы "S", с продолженными канавками такова, что после высвобождения они принимают форму уголка, у каждого из которых одна сторона начинается от места разрыва с нижним кольцом обода, а вторая сторона начинается в основании пломбы, при этом ее край закруглен в соответствии с внутренней кривизной буквы "S". Неудобство, связанное с этим типом защитной пломбы, заключается в собственной структуре уголка, поскольку пользователь рискует повредить себе ноготь, стараясь поддеть им изогнутый край уголка. Это приводит к болезненной травме. Заявителю не известна пломба, обладающая такой же простой конструкцией и качеством исполнения, как та пломба, которая являются предметом настоящего изобретения. Краткое описание изобретения Представленное изобретение относится к защитной пломбе пробки для бутылки не заполняемого повторно типа, состояние которой служит свидетельством нетронутости пробки для бутылки не заполняемого повторно типа, как правило бутылки с дорогим напитком. Представленное изобретение характеризуется особой конструкцией пломбы, в верхней части которой имеется диск с совершенно свободной поверхностью, что позволяет легко наносить на нее товарный знак изготовителя напитка. На этом диске имеется радиальное полукруглое удлинение в форме язычка, который закрывает периферический край этого участка пломбы так же, как и часть углубления, выполненного непосредственно под ним. Кроме этого, в конструкции пломбы предусмотрен цилиндрический элемент, выполненный за единое целое с периферическим краем. Между диском и периферическим краем имеются элементы легкого отрыва, достаточно удаленные от области язычка, они расположены таким образом, чтобы максимально облегчить подъем язычка без риска повреждения ногтя пользователя. Также имеются другие легко разрушаемые соединения, а именно линии легкого разрыва, выполненные в вертикальных зазорах, которые выполнены в цилиндрическом элементе пломбы. Указанные элементы легкого отрыва и линии легкого разрыва облегчают быстрое отделение диска от цилиндрического элемента пломбы. Число этих прерывистых линий легкого разрыва может быть увеличено, и они могут доходить почти до нижней кромки цилиндрического элемента. Данное изобретение предназначено, преимущественно, для пробки, состоящей из трех собранных вместе деталей. Нижняя деталь, состоящая из втулки с внутренними ступеньками, выполненными внизу,и с кольцевыми прокладками, усиленными изнутри двумя расположенными крест на крест полосками,установленными на нижнем наклонном зубце, и промежуточного выступающего диска, упирающимся в противоположные ступеньки следующей детали, полностью заключающую в себе эту деталь, и, наконец,отрезок верхней втулки, усиленный внутренними вертикальными ребрами, расположенными через равные промежутки. Вторая главная деталь представляет собой еще одну втулку с короткой резьбой на два оборота и желобком на наклонной стороне вблизи от верхнего края прямой стороны, к которой примыкает нижний обод очень сильно изрезанный канавками, и радиально усиленный горизонтальный диск с двойными кронштейнами и соединением с другой концентрической втулкой, на которой имеется запирающее верхнее основание.-1 006091 Третья деталь, расположенная внутри первой, представляет собой пробку с аксиальными углублениями по краям, наподобие дефлектора с элементами жесткости, расположенными через равные промежутки и в направлении своей образующей, и коническим расширением в области крыла, является двойной по вертикали и сверху, так же как и нижняя опора в виде скошенного диска. Описание чертежей В дополнение к тексту описания прилагаются чертежи, иллюстрирующие предпочтительный вариант осуществления изобретения, который ни в коей мере не ограничивает многовариантность данного изобретения. На фиг. 1 показан вид сбоку со стороны язычка пробки с защитной пломбой предпочтительного варианта исполнения; на фиг. 2 показан вид сверху пробки с защитной пломбой предпочтительного варианта исполнения; на фиг. 3 показан вид сбоку со стороны вертикальных зазоров пробки с защитной пломбой предпочтительного варианта исполнения. Предпочтительный вариант осуществления изобретения Как было сказано ранее, представленное изобретение касается защитной пломбы пробки для бутылки не заполняемого повторно типа, которая среди подобных защитных пломб для пробок отличается,главным образом, тем, что имеет диск 2, расположенный над основанием 1 пробки, с язычком 3. Кроме этого, в конструкции пломбы предусмотрен цилиндрический элемент 8, выполненный за единое целое с периферическим краем 5. Под цилиндрическим элементом 8 может быть предусмотрен обод 6. Кроме этого, в конструкции пломбы предусмотрены вертикальные зазоры 4, выполненные в цилиндрическом элементе 8 с противоположной стороны от язычка 3. Указанный периферический край 5 накрывает кромку основания 1 пробки, при этом указанная кромка, как правило, выполнена рифленой. Между диском 2 и периферическим краем 5 имеются элементы 7 легкого отрыва, удаленные от язычка 3, и две линии легкого разрыва, выполненные в зазорах 4 цилиндрического элемента 8. Элементы 7 легкого отрыва и линии лгкого разрыва предназначены для отделения диска 2 от оставшейся части цилиндрического элемента 8 пломбы. Диск 2 обладает совершенно свободной поверхностью, пригодной для нанесения на не товарного знака изготовителя напитка. Линии легкого разрыва, выполненные в зазорах 4, могут доходить до нижней кромки цилиндрического элемента 8 пломбы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная пломба пробки для бутылки не заполняемого повторно типа, отличающаяся тем, что имеет диск (2), расположенный над основанием (1) пробки, с язычком (3) и цилиндрический элемент (8),в котором с противоположной стороны от язычка (3) выполнены вертикальные зазоры (4) с периферическим краем (5), покрывающим кромку основания (1) пробки, при этом между диском (2) и периферическим краем (5) предусмотрены элементы (7) быстрого отрыва, удаленные от язычка (3), а в вертикальных зазорах (4) цилиндрического элемента (8) предусмотрены линии легкого разрыва, указанные элементы(7) быстрого отрыва и линии легкого разрыва предназначены для отделения диска (2) от цилиндрического элемента (8) пломбы. 2. Защитная пломба пробки для бутылки не заполняемого повторно типа по п.1, отличающаяся тем,что под цилиндрическим элементом (8) предусмотрен обод (6), а линии легкого разрыва, выполненные в вертикальных зазорах (4) цилиндрического элемента (8), доходят до нижней кромки цилиндрического элемента (8). 3. Защитная пломба пробки для бутылки не заполняемого повторно типа по п.1, отличающаяся тем,что диск (2) обладает свободной поверхностью, пригодной для нанесения на не товарного знака изготовителя напитка.
МПК / Метки
МПК: B65D 41/32
Метки: повторно, бутылки, пломба, пробки, типа, защитная, заполняемого
