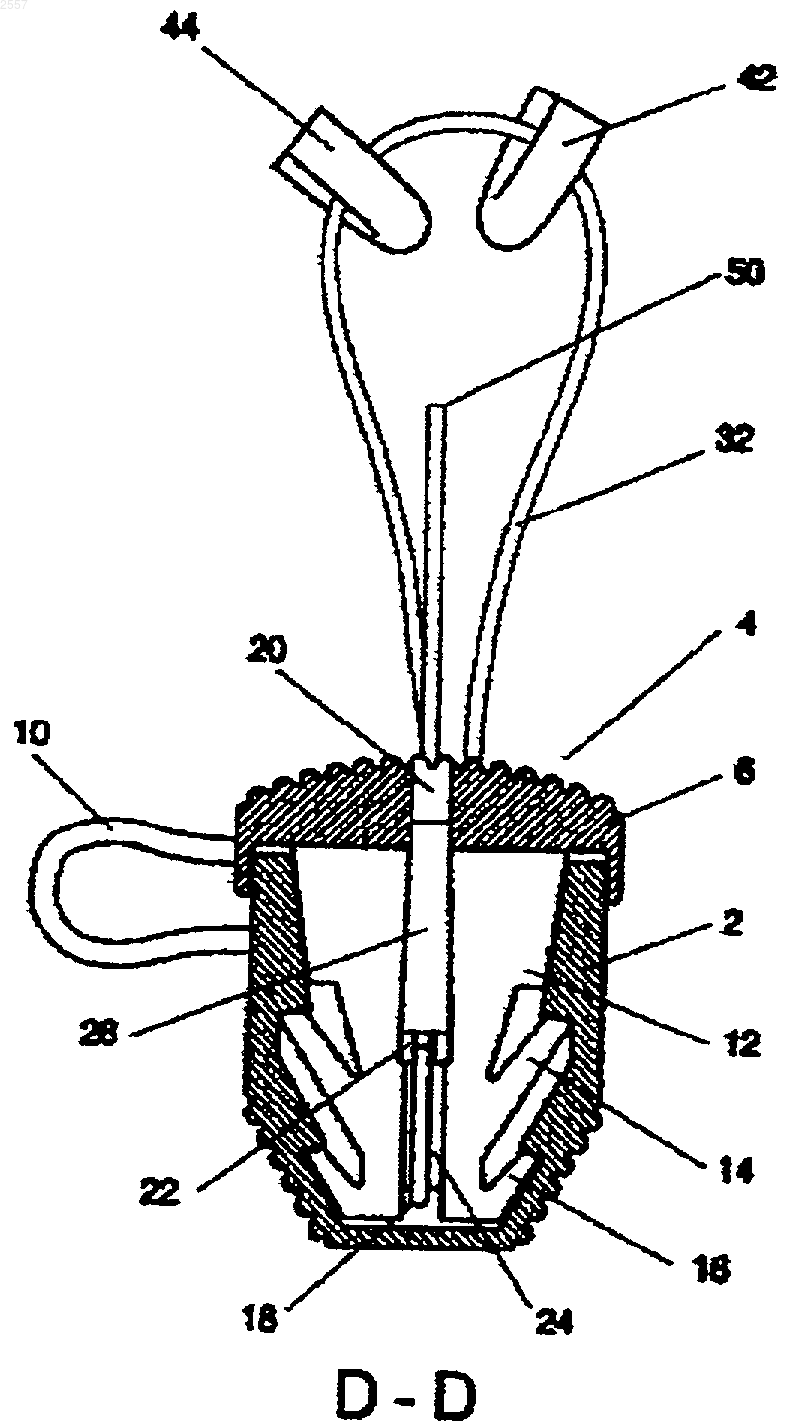

Кодированная защитная пломба с предохранительной крышкой

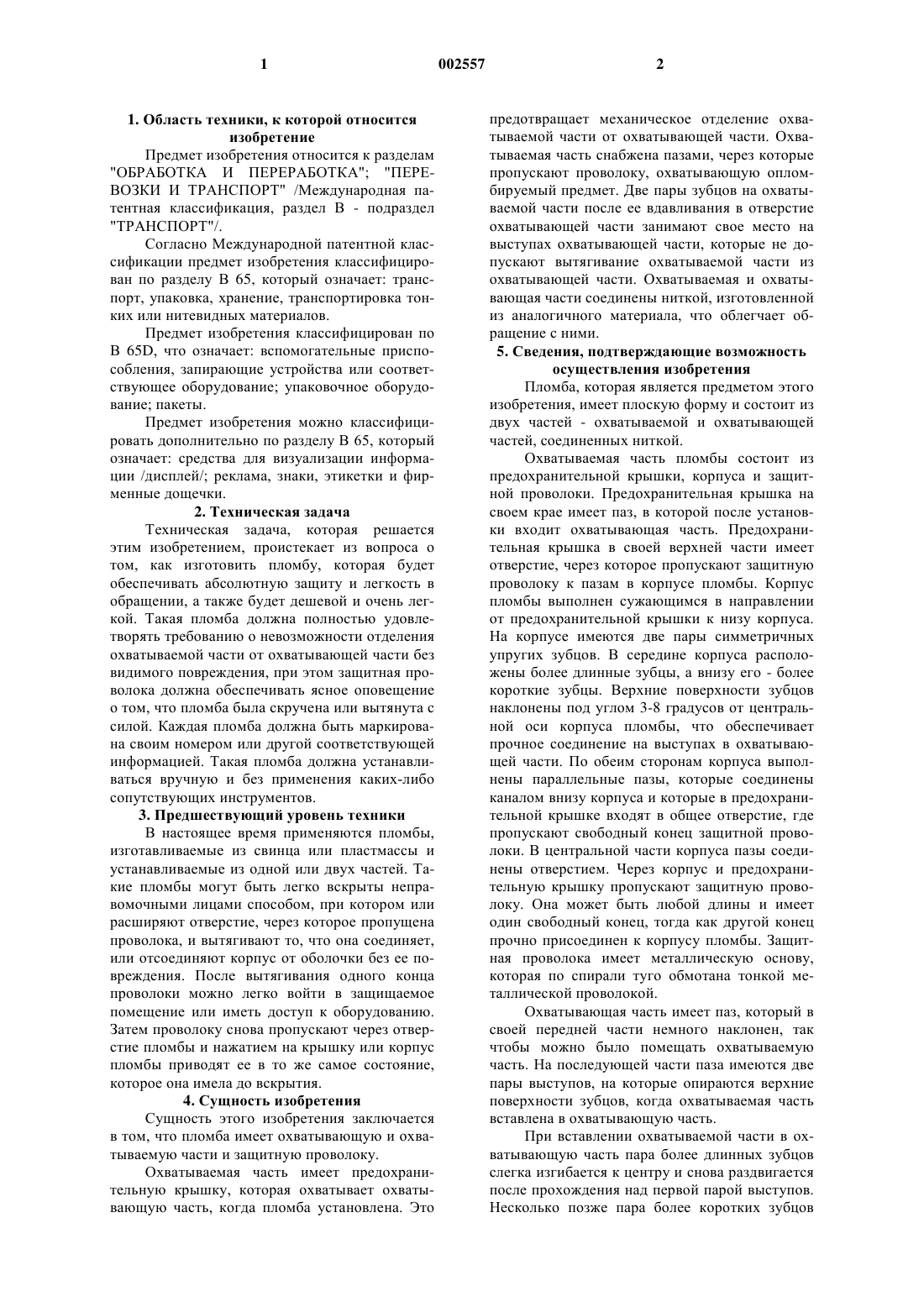

1 1. Область техники, к которой относится изобретение Предмет изобретения относится к разделам"ТРАНСПОРТ"/. Согласно Международной патентной классификации предмет изобретения классифицирован по разделу В 65, который означает: транспорт, упаковка, хранение, транспортировка тонких или нитевидных материалов. Предмет изобретения классифицирован по В 65D, что означает: вспомогательные приспособления, запирающие устройства или соответствующее оборудование; упаковочное оборудование; пакеты. Предмет изобретения можно классифицировать дополнительно по разделу В 65, который означает: средства для визуализации информации /дисплей/; реклама, знаки, этикетки и фирменные дощечки. 2. Техническая задача Техническая задача, которая решается этим изобретением, проистекает из вопроса о том, как изготовить пломбу, которая будет обеспечивать абсолютную защиту и легкость в обращении, а также будет дешевой и очень легкой. Такая пломба должна полностью удовлетворять требованию о невозможности отделения охватываемой части от охватывающей части без видимого повреждения, при этом защитная проволока должна обеспечивать ясное оповещение о том, что пломба была скручена или вытянута с силой. Каждая пломба должна быть маркирована своим номером или другой соответствующей информацией. Такая пломба должна устанавливаться вручную и без применения каких-либо сопутствующих инструментов. 3. Предшествующий уровень техники В настоящее время применяются пломбы,изготавливаемые из свинца или пластмассы и устанавливаемые из одной или двух частей. Такие пломбы могут быть легко вскрыты неправомочными лицами способом, при котором или расширяют отверстие, через которое пропущена проволока, и вытягивают то, что она соединяет,или отсоединяют корпус от оболочки без ее повреждения. После вытягивания одного конца проволоки можно легко войти в защищаемое помещение или иметь доступ к оборудованию. Затем проволоку снова пропускают через отверстие пломбы и нажатием на крышку или корпус пломбы приводят ее в то же самое состояние,которое она имела до вскрытия. 4. Сущность изобретения Сущность этого изобретения заключается в том, что пломба имеет охватывающую и охватываемую части и защитную проволоку. Охватываемая часть имеет предохранительную крышку, которая охватывает охватывающую часть, когда пломба установлена. Это 2 предотвращает механическое отделение охватываемой части от охватывающей части. Охватываемая часть снабжена пазами, через которые пропускают проволоку, охватывающую опломбируемый предмет. Две пары зубцов на охватываемой части после ее вдавливания в отверстие охватывающей части занимают свое место на выступах охватывающей части, которые не допускают вытягивание охватываемой части из охватывающей части. Охватываемая и охватывающая части соединены ниткой, изготовленной из аналогичного материала, что облегчает обращение с ними. 5. Сведения, подтверждающие возможность осуществления изобретения Пломба, которая является предметом этого изобретения, имеет плоскую форму и состоит из двух частей - охватываемой и охватывающей частей, соединенных ниткой. Охватываемая часть пломбы состоит из предохранительной крышки, корпуса и защитной проволоки. Предохранительная крышка на своем крае имеет паз, в которой после установки входит охватывающая часть. Предохранительная крышка в своей верхней части имеет отверстие, через которое пропускают защитную проволоку к пазам в корпусе пломбы. Корпус пломбы выполнен сужающимся в направлении от предохранительной крышки к низу корпуса. На корпусе имеются две пары симметричных упругих зубцов. В середине корпуса расположены более длинные зубцы, а внизу его - более короткие зубцы. Верхние поверхности зубцов наклонены под углом 3-8 градусов от центральной оси корпуса пломбы, что обеспечивает прочное соединение на выступах в охватывающей части. По обеим сторонам корпуса выполнены параллельные пазы, которые соединены каналом внизу корпуса и которые в предохранительной крышке входят в общее отверстие, где пропускают свободный конец защитной проволоки. В центральной части корпуса пазы соединены отверстием. Через корпус и предохранительную крышку пропускают защитную проволоку. Она может быть любой длины и имеет один свободный конец, тогда как другой конец прочно присоединен к корпусу пломбы. Защитная проволока имеет металлическую основу,которая по спирали туго обмотана тонкой металлической проволокой. Охватывающая часть имеет паз, который в своей передней части немного наклонен, так чтобы можно было помещать охватываемую часть. На последующей части паза имеются две пары выступов, на которые опираются верхние поверхности зубцов, когда охватываемая часть вставлена в охватывающую часть. При вставлении охватываемой части в охватывающую часть пара более длинных зубцов слегка изгибается к центру и снова раздвигается после прохождения над первой парой выступов. Несколько позже пара более коротких зубцов 3 также изгибается к центру и зубцы мгновенно раздвигаются после прохождения второй пары выступов. Это быстрое принятие исходного положения сопровождается звуковым сигналом,который подтверждает правильное вставление охватываемой части в охватывающую часть. При выполнении этого охватываемая часть должна входить в предусмотренное отверстие в предохранительной крышке охватываемой части. Это обеспечивает надежную защиту от отделения силой охватываемой части от охватывающей части без видимых механических повреждений. Охватываемая и охватывающая части соединены ниткой, которая постоянно удерживает их вместе. Усовершенствование согласно этому изобретению заключается в том, что охватываемая часть имеет предохранительную крышку против любого открывания силой пломбы, что пломба имеет две пары упругих зубцов, что пломба имеет защитную проволоку с металлической основой, вокруг которой спирально намотана тонкая металлическая проволока, что охватывающая часть имеет паз с двумя парами выступов и что после вставления охватываемой части в охватывающую часть слышен четкий звуковой сигнал, подтверждающий, что охватываемую часть невозможно вытянуть без механического повреждения предохранительной крышки, охватывающей части или защитной проволоки. 6. Перечень фигур Преимущества и отличительные признаки настоящего изобретения могут быть яснее видны из нижеследующего описания со ссылкой на сопровождающие чертежи. Сопровождающие чертежи представляют: фиг. 1 - вид раскрытой пломбы спереди,фиг. 2 - вид раскрытой пломбы сбоку слева,фиг. 3 - вид раскрытой пломбы сверху,фиг. 4 - вид раскрытой пломбы сбоку справа,фиг. 5 - вид раскрытой пломбы снизу,фиг. 6 - вид раскрытой пломбы в разрезе по А-А,фиг. 7 - подробный вид верхней части зубца,фиг. 8 - вид одной половины корпуса пломбы в продольном разрезе по В-В,фиг. 9 - вид защитной проволоки,фиг. 10 - вид собранной пломбы спереди,фиг. 11 - вид собранной пломбы сбоку слева,фиг. 12 - вид собранной пломбы сверху в разрезе по Е-Е,фиг. 13 - вид собранной пломбы сбоку справа,фиг. 14 - вид собранной пломбы снизу,фиг. 15 - вид собранной пломбы в разрезе по Д-Д, 002557 4 фиг. 16 - вид собранной пломбы в разрезе по С-С,фиг. 17 - перспективный вид собранной пломбы с кодом, цифровыми знаками и биркой,фиг. 18 - вид собранной прозрачной пломбы спереди,фиг. 19 - вид собранной прозрачной пломбы сзади. На фиг. 2, 3, 4 и 5 пломбировочное устройство согласно изобретению имеет охватывающую часть 2, охватываемую часть 4 и нитку 10. Охватываемая часть 4 имеет предохранительную крышку 6 с пазом 8 и отверстием 20, корпус 12, пару более длинных зубцов 14, пару более коротких зубцов 16, канал между пазами внизу корпуса 18, отверстие 22 между пазами в центре корпуса, нижние пазы 24 и 26, верхние пазы 28 и 30, защитную проволоку 32 со свободным концом 50. На верхней наружной стороне предохранительной крышки имеются рифления 54. Согласно фиг. 6 охватывающая часть 2 имеет отверстие 34 с выступами 36, на которых размещается пара более длинных зубцов 14, и с выступами 38, на которых размещается пара более коротких зубцов 16, когда охватываемая часть 4 вставлена в отверстие 34 охватывающей части 2. После этого охватываемая часть 4 не может быть вытянута из охватывающей части 2 без видимого механического повреждения. Согласно фиг. 7 верхние концы зубцов 14 и 16 несколько наклонены /на 3-8 градусов/ относительно оси 12 корпуса. Это гарантирует лучшее размещение на выступах в оболочке пломбы. Согласно фиг. 8 защитная проволока 32 прочно заделана в охватываемую часть 4 и простирается на всю длину корпуса 12. Свободный конец защитной проволоки 50 может быть любой длины, и им охватывают опломбируемые предметы. После этого свободный конец проволоки вводят в охватываемую часть через отверстие 20 в предохранительной крышке 6. Согласно фиг. 9 защитная проволока имеет металлическую основу 32, вокруг которой туго намотана по спирали тонкая металлическая проволока 40. Защитная проволока, изготовленная таким образом, обеспечивает достаточное трение, гарантируя невозможность вытягивания защитной проволоки после вставления охватываемой части в охватывающую часть. Каждое вытягивание силой или сгибание защитной проволоки вызывает отделение тонкой проволоки 40 от металлической основы 32, что будет наглядно указывать на то, что была несанкционированная попытка вытянуть защитную проволоку из корпуса пломбы. На фиг. 10, 11, 12, 13 и 14 показана замкнутая пломба после установки защитной проволоки на опломбируемые предметы 42 и 44. На фиг. 15 и 16 показаны поперечные разрезы установленной пломбы, в которой предо 5 хранительная крышка 6 охватываемой части 4 опирается на верхнюю поверхность охватывающей части 2. Это делает невозможным вытягивание корпуса 12 с зубцами 14 и 16. На фиг. 15 показан один из способов, которым защитная проволока 32 может быть вставлена в охватываемую часть 4. После охватывания опломбируемых предметов 42 и 44 свободным концом 50 защитной проволоки его затем протягивают через отверстие 20 в паз 30, а затем через отверстие 22 к другой стороне в паз 24. После этого его пропускает через канал 18 опять в пазы 26 и 28 и, наконец, выводят через отверстие 20. Защитная проволока может быть также протянута таким образом, что после ее пропуска через отверстие 20 она проходит вдоль пазов 26 и 28, пропускается через канал 18 вдоль паза 24 к отверстию 22, через которое проволоку протягивают к пазу 28, и она опять через отверстие 20 выводится из охватываемой части 4. После протягивания защитной проволоки 32 охватываемую часть 4 вставляют в охватывающую часть 2. В то же самое время более длинные зубцы 14 скользят по более длинной наклонной поверхности охватывающей части,тогда как более короткие зубцы 16 проходят свободно. Вследствие упругости более длинные зубцы слегка изгибаются к центру, а когда они достигают края наклонной поверхности или выступа 36, более короткие зубцы 16 одновременно касаются выступов 38 и слегка изгибаются. При дальнейшем вдавливании охватываемой части 4 в охватывающую часть 2 обе пары зубцов одновременно высвобождаются и быстро расходятся. Тогда можно услышать щелчок,указывающий на то, что охватываемая часть достигла низа охватывающей части. Короткое свободное движение, которое после этого можно чувствовать при оттягивании предохранительной крышки, доказывает, что пломба правильно установлена. В этот момент устройство обеспечивает надежную защиту, и при каждой попытке силой открыть пломбу будут оставаться видимые механические следы. На фиг. 10 и 17 показана установленная пломба с кодом 46 и цифровыми знаками 48 на более широкой стороне охватывающей части 2. На другой стороне также может быть написана соответствующая информация. Бирка 56 может содержать знак пользователя пломбой. На наружной, более короткой стороне охватывающей части 2 и на верхней стороне предохранительной крышки 6 имеются канавки с выступами 52 и 54. Эти канавки с выступами позволяют надежно и легко вставлять охватываемую часть в охватывающую часть пломбы без скольжения пальцев. На фиг. 18 и 19 показана установленная пломба, которая имеет охватываемую и охватывающую части, изготовленные из прозрачного 6 материала. Это позволяет легко замечать открывание пломбы силой или ее небрежную сборку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кодированная защитная пломба с предохранительной крышкой (6) согласно этому изобретению, предназначенная для опломбирования электросчетчиков и контейнеров любого вида, а также вагонов, цистерн, почтовых сумок и багажников, содержит охватывающую часть(2), нитку (10), охватываемую часть (4) с продольными пазами (24), (26) и (28), (30), которые соединены отверстием (22) в центре, и канал(18) внизу охватываемой части (4), отличающаяся тем, что охватываемая часть (4) имеет предохранительную крышку (6) с отверстием(20) наверху, в котором сходятся оба продольных паза, и что предохранительная крышка (6) выполнена с возможностью захвата охватывающей части (2) пломбы, когда охватываемая часть вставлена в отверстие (34) охватывающей части (2). 2. Защитная пломба по п.1, отличающаяся тем, что на корпусе охватываемой части (4) выполнены две пары зубцов (14) и (16), симметрично расположенных на обеих нижних сторонах корпуса, что пара более длинных зубцов(14) расположена в центре, а пара более коротких зубцов (16) - внизу корпуса и что верхние концы зубцов немного загнуты на 3-8 градусов относительно оси корпуса. 3. Защитная пломба по пп.1 и 2, отличающаяся тем, что на входе в охватывающую часть(2) выполнена слегка наклонная плоская часть,на которую устанавливается корпус охватываемой части (4), и что паз (34) охватывающей части (2) имеет две пары выступов (36) и (38), на которые опираются верхние поверхности зубцов(14) и (16), когда охватываемая часть (4) вставлена в отверстие (34) охватывающей части (2). 4. Защитная пломба по пп.1-3, отличающаяся тем, что когда охватываемую часть (4) вставляют в отверстие (34) охватывающей части(2), обе пары зубцов (14) и (16) слегка изгибаются к центру, при этом пара более длинных зубцов (14) изгибается больше и раньше, тогда как пара более коротких зубцов (16) изгибается меньше и позже, при этом они выполнены с возможностью одновременного приведения в правильное положение, когда они занимают свое место на выступах (36) и (38), что сопровождается характерным щелчком, указывающим на то, что пломба правильно установлена. 5. Защитная пломба по пп.1 и 2, отличающаяся тем, что в охватываемую часть (4) прочно заделана защитная проволока (32), чей свободный конец (50) выполнен с возможностью схватывания опломбируемого предмета, и что защитная проволока имеет металлическую основную проволоку (32), вокруг которой спирально намотана более тонкая металлическая проволо 7 ка (40), которая прочно прикреплена к основной проволоке (32), но которая в случае многократного сгибания или растягивания защитной проволоки выполнена с возможностью отделения от основной проволоки (32), что является видимым признаком того, что была несанкционированная попытка открыть пломбировочное устройство. 6. Защитная пломба по п.1, отличающаяся тем, что на верхней части предохранительной крышки (6) и на более узких боковых сторонах охватывающей части (2) выполнены канавки(54) и (52) для предотвращения скольжения пальца при вставлении охватываемой части (4) в охватывающую часть (2) с возможностью установки пломбы без помощи каких-либо вспомогательных инструментов. 7. Защитная пломба по пп.1, 2 и 5, отличающаяся тем, что на свободном конце защит 002557 8 ной проволоки помещена бирка (56) для написания информации. 8. Защитная пломба по п.1, отличающаяся тем, что наружные большие стороны охватывающей части (2) выполнены с возможностью нанесения кода (46) и других цифровых знаков(48) и эти знаки содержат номер пломбы, идентификационные сведения о пользователе и лице,которое установило пломбу, времени установки пломбы и другие важные сведения. 9. Защитная пломба по пп.1-8, отличающаяся тем, что охватывающая часть (2), охватываемая часть (4) и нитка (10) изготовлены из прозрачного материала, что делает легко видимой любую попытку открыть пломбу силой и ее небрежную сборку.
