Резервуар для хранения жидких продуктов

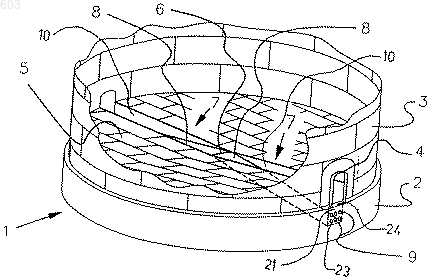

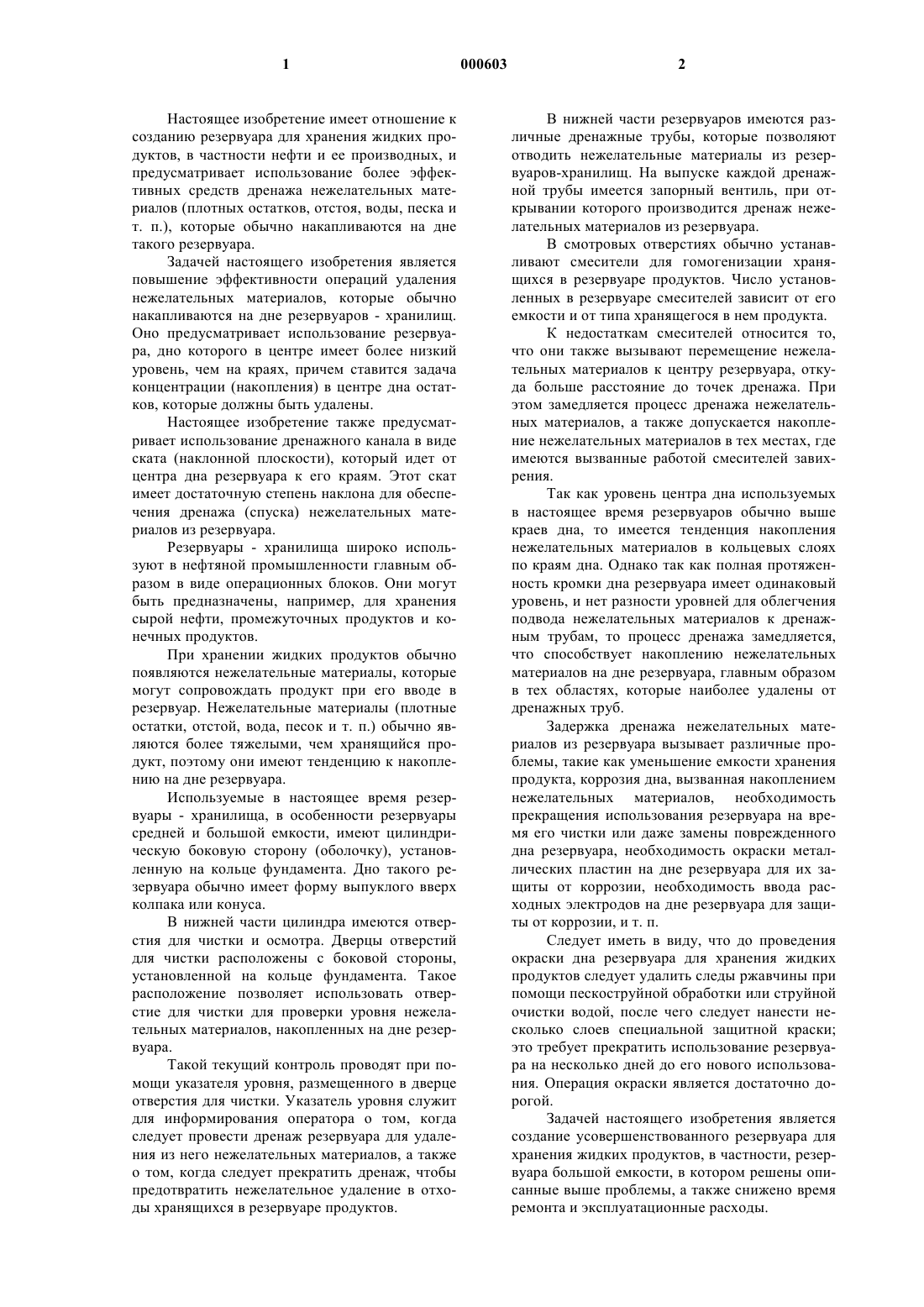

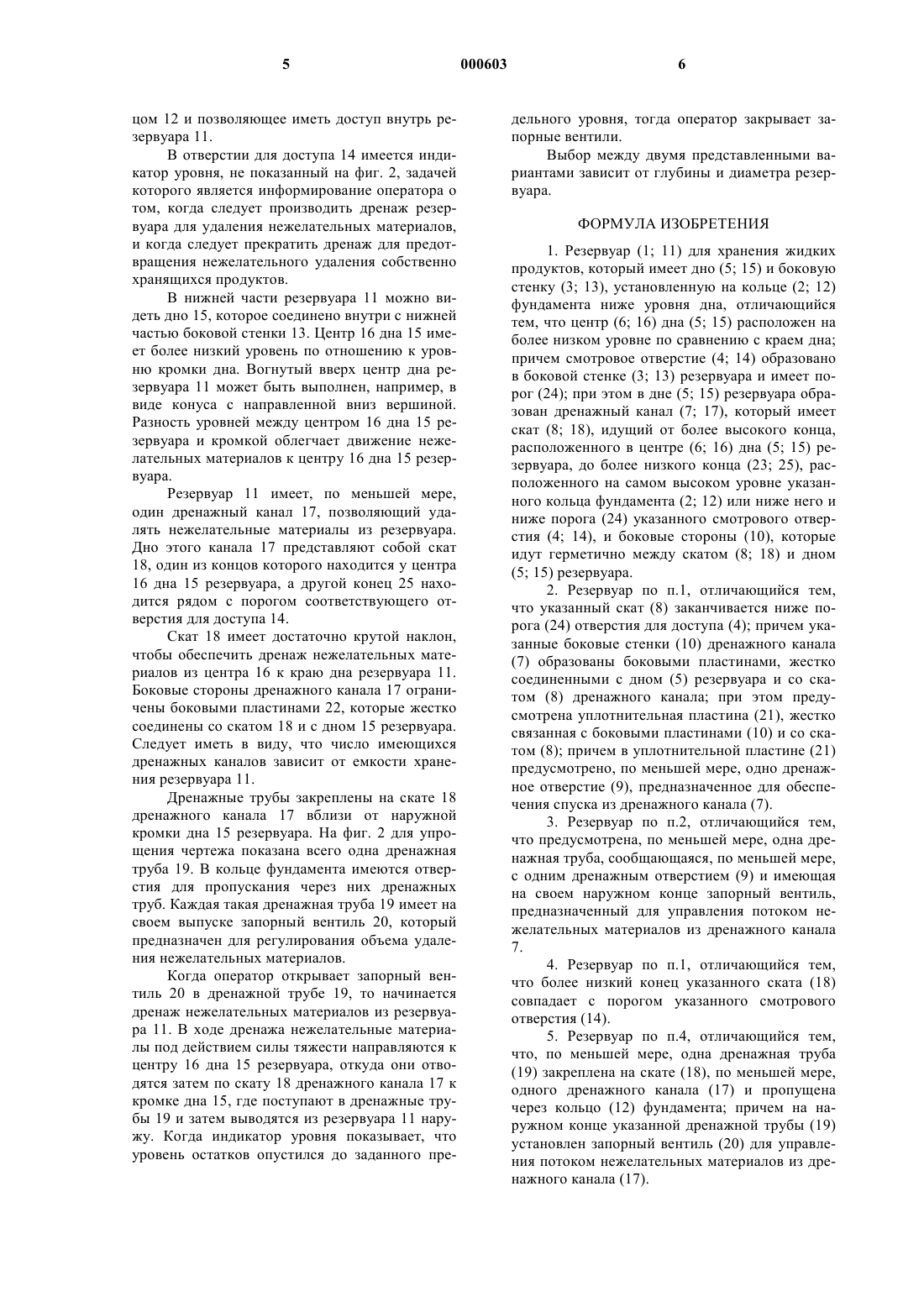

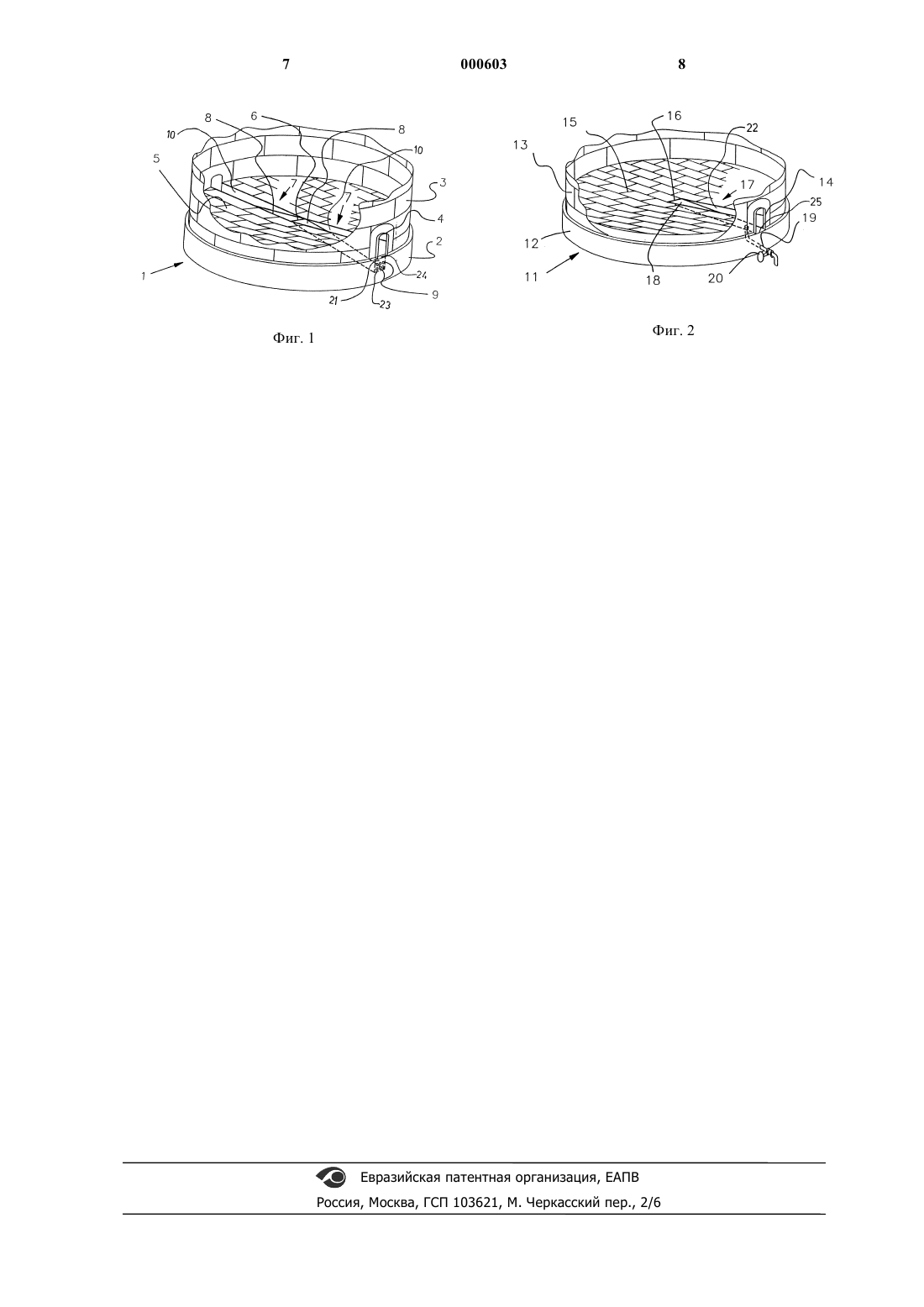

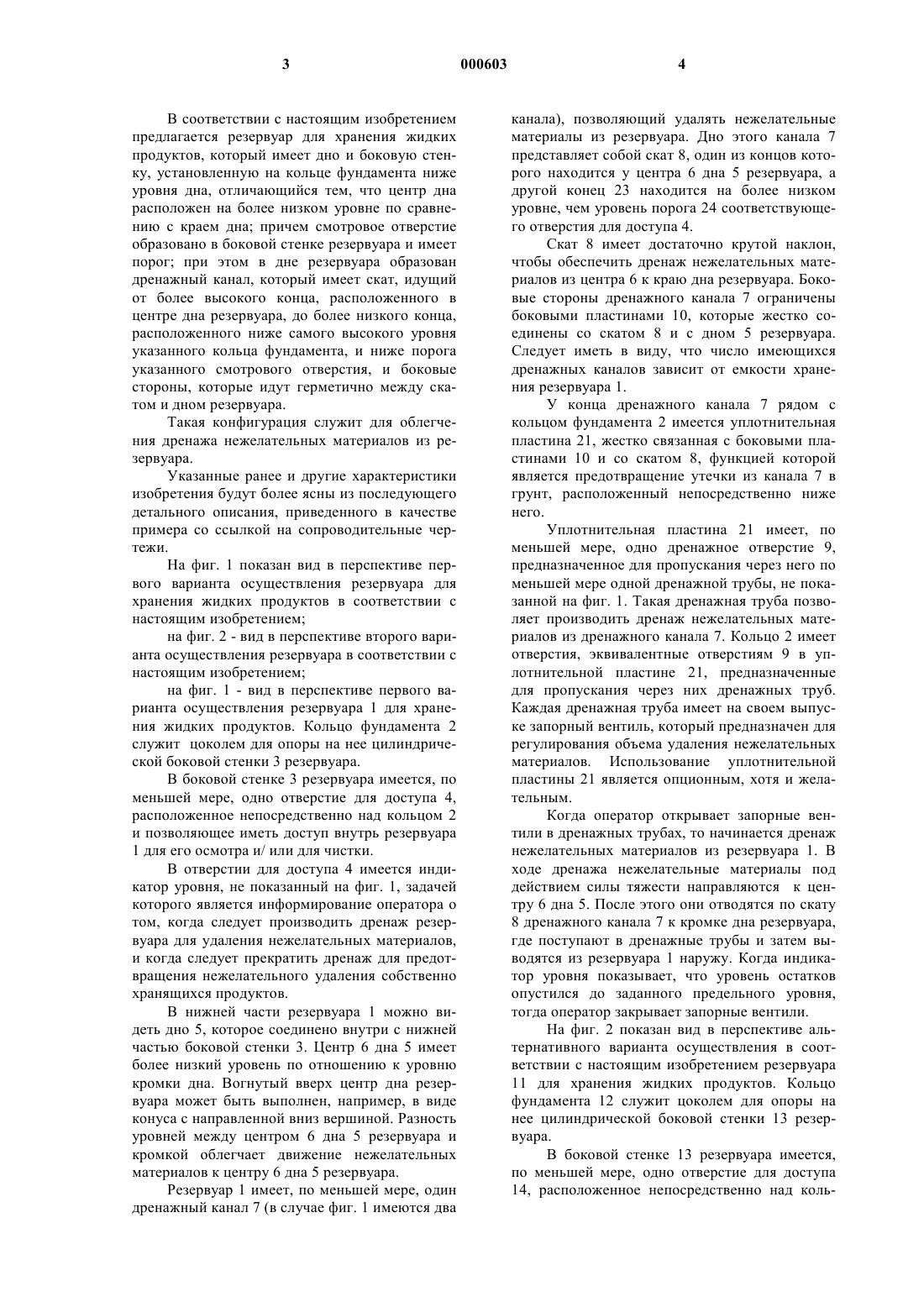

1 Настоящее изобретение имеет отношение к созданию резервуара для хранения жидких продуктов, в частности нефти и ее производных, и предусматривает использование более эффективных средств дренажа нежелательных материалов (плотных остатков, отстоя, воды, песка и т. п.), которые обычно накапливаются на дне такого резервуара. Задачей настоящего изобретения является повышение эффективности операций удаления нежелательных материалов, которые обычно накапливаются на дне резервуаров - хранилищ. Оно предусматривает использование резервуара, дно которого в центре имеет более низкий уровень, чем на краях, причем ставится задача концентрации (накопления) в центре дна остатков, которые должны быть удалены. Настоящее изобретение также предусматривает использование дренажного канала в виде ската (наклонной плоскости), который идет от центра дна резервуара к его краям. Этот скат имеет достаточную степень наклона для обеспечения дренажа (спуска) нежелательных материалов из резервуара. Резервуары - хранилища широко используют в нефтяной промышленности главным образом в виде операционных блоков. Они могут быть предназначены, например, для хранения сырой нефти, промежуточных продуктов и конечных продуктов. При хранении жидких продуктов обычно появляются нежелательные материалы, которые могут сопровождать продукт при его вводе в резервуар. Нежелательные материалы (плотные остатки, отстой, вода, песок и т. п.) обычно являются более тяжелыми, чем хранящийся продукт, поэтому они имеют тенденцию к накоплению на дне резервуара. Используемые в настоящее время резервуары - хранилища, в особенности резервуары средней и большой емкости, имеют цилиндрическую боковую сторону (оболочку), установленную на кольце фундамента. Дно такого резервуара обычно имеет форму выпуклого вверх колпака или конуса. В нижней части цилиндра имеются отверстия для чистки и осмотра. Дверцы отверстий для чистки расположены с боковой стороны,установленной на кольце фундамента. Такое расположение позволяет использовать отверстие для чистки для проверки уровня нежелательных материалов, накопленных на дне резервуара. Такой текущий контроль проводят при помощи указателя уровня, размещенного в дверце отверстия для чистки. Указатель уровня служит для информирования оператора о том, когда следует провести дренаж резервуара для удаления из него нежелательных материалов, а также о том, когда следует прекратить дренаж, чтобы предотвратить нежелательное удаление в отходы хранящихся в резервуаре продуктов. 2 В нижней части резервуаров имеются различные дренажные трубы, которые позволяют отводить нежелательные материалы из резервуаров-хранилищ. На выпуске каждой дренажной трубы имеется запорный вентиль, при открывании которого производится дренаж нежелательных материалов из резервуара. В смотровых отверстиях обычно устанавливают смесители для гомогенизации хранящихся в резервуаре продуктов. Число установленных в резервуаре смесителей зависит от его емкости и от типа хранящегося в нем продукта. К недостаткам смесителей относится то,что они также вызывают перемещение нежелательных материалов к центру резервуара, откуда больше расстояние до точек дренажа. При этом замедляется процесс дренажа нежелательных материалов, а также допускается накопление нежелательных материалов в тех местах, где имеются вызванные работой смесителей завихрения. Так как уровень центра дна используемых в настоящее время резервуаров обычно выше краев дна, то имеется тенденция накопления нежелательных материалов в кольцевых слоях по краям дна. Однако так как полная протяженность кромки дна резервуара имеет одинаковый уровень, и нет разности уровней для облегчения подвода нежелательных материалов к дренажным трубам, то процесс дренажа замедляется,что способствует накоплению нежелательных материалов на дне резервуара, главным образом в тех областях, которые наиболее удалены от дренажных труб. Задержка дренажа нежелательных материалов из резервуара вызывает различные проблемы, такие как уменьшение емкости хранения продукта, коррозия дна, вызванная накоплением нежелательных материалов, необходимость прекращения использования резервуара на время его чистки или даже замены поврежденного дна резервуара, необходимость окраски металлических пластин на дне резервуара для их защиты от коррозии, необходимость ввода расходных электродов на дне резервуара для защиты от коррозии, и т. п. Следует иметь в виду, что до проведения окраски дна резервуара для хранения жидких продуктов следует удалить следы ржавчины при помощи пескоструйной обработки или струйной очистки водой, после чего следует нанести несколько слоев специальной защитной краски; это требует прекратить использование резервуара на несколько дней до его нового использования. Операция окраски является достаточно дорогой. Задачей настоящего изобретения является создание усовершенствованного резервуара для хранения жидких продуктов, в частности, резервуара большой емкости, в котором решены описанные выше проблемы, а также снижено время ремонта и эксплуатационные расходы. 3 В соответствии с настоящим изобретением предлагается резервуар для хранения жидких продуктов, который имеет дно и боковую стенку, установленную на кольце фундамента ниже уровня дна, отличающийся тем, что центр дна расположен на более низком уровне по сравнению с краем дна; причем смотровое отверстие образовано в боковой стенке резервуара и имеет порог; при этом в дне резервуара образован дренажный канал, который имеет скат, идущий от более высокого конца, расположенного в центре дна резервуара, до более низкого конца,расположенного ниже самого высокого уровня указанного кольца фундамента, и ниже порога указанного смотрового отверстия, и боковые стороны, которые идут герметично между скатом и дном резервуара. Такая конфигурация служит для облегчения дренажа нежелательных материалов из резервуара. Указанные ранее и другие характеристики изобретения будут более ясны из последующего детального описания, приведенного в качестве примера со ссылкой на сопроводительные чертежи. На фиг. 1 показан вид в перспективе первого варианта осуществления резервуара для хранения жидких продуктов в соответствии с настоящим изобретением; на фиг. 2 - вид в перспективе второго варианта осуществления резервуара в соответствии с настоящим изобретением; на фиг. 1 - вид в перспективе первого варианта осуществления резервуара 1 для хранения жидких продуктов. Кольцо фундамента 2 служит цоколем для опоры на нее цилиндрической боковой стенки 3 резервуара. В боковой стенке 3 резервуара имеется, по меньшей мере, одно отверстие для доступа 4,расположенное непосредственно над кольцом 2 и позволяющее иметь доступ внутрь резервуара 1 для его осмотра и/ или для чистки. В отверстии для доступа 4 имеется индикатор уровня, не показанный на фиг. 1, задачей которого является информирование оператора о том, когда следует производить дренаж резервуара для удаления нежелательных материалов,и когда следует прекратить дренаж для предотвращения нежелательного удаления собственно хранящихся продуктов. В нижней части резервуара 1 можно видеть дно 5, которое соединено внутри с нижней частью боковой стенки 3. Центр 6 дна 5 имеет более низкий уровень по отношению к уровню кромки дна. Вогнутый вверх центр дна резервуара может быть выполнен, например, в виде конуса с направленной вниз вершиной. Разность уровней между центром 6 дна 5 резервуара и кромкой облегчает движение нежелательных материалов к центру 6 дна 5 резервуара. Резервуар 1 имеет, по меньшей мере, один дренажный канал 7 (в случае фиг. 1 имеются два 4 канала), позволяющий удалять нежелательные материалы из резервуара. Дно этого канала 7 представляет собой скат 8, один из концов которого находится у центра 6 дна 5 резервуара, а другой конец 23 находится на более низком уровне, чем уровень порога 24 соответствующего отверстия для доступа 4. Скат 8 имеет достаточно крутой наклон,чтобы обеспечить дренаж нежелательных материалов из центра 6 к краю дна резервуара. Боковые стороны дренажного канала 7 ограничены боковыми пластинами 10, которые жестко соединены со скатом 8 и с дном 5 резервуара. Следует иметь в виду, что число имеющихся дренажных каналов зависит от емкости хранения резервуара 1. У конца дренажного канала 7 рядом с кольцом фундамента 2 имеется уплотнительная пластина 21, жестко связанная с боковыми пластинами 10 и со скатом 8, функцией которой является предотвращение утечки из канала 7 в грунт, расположенный непосредственно ниже него. Уплотнительная пластина 21 имеет, по меньшей мере, одно дренажное отверстие 9,предназначенное для пропускания через него по меньшей мере одной дренажной трубы, не показанной на фиг. 1. Такая дренажная труба позволяет производить дренаж нежелательных материалов из дренажного канала 7. Кольцо 2 имеет отверстия, эквивалентные отверстиям 9 в уплотнительной пластине 21, предназначенные для пропускания через них дренажных труб. Каждая дренажная труба имеет на своем выпуске запорный вентиль, который предназначен для регулирования объема удаления нежелательных материалов. Использование уплотнительной пластины 21 является опционным, хотя и желательным. Когда оператор открывает запорные вентили в дренажных трубах, то начинается дренаж нежелательных материалов из резервуара 1. В ходе дренажа нежелательные материалы под действием силы тяжести направляются к центру 6 дна 5. После этого они отводятся по скату 8 дренажного канала 7 к кромке дна резервуара,где поступают в дренажные трубы и затем выводятся из резервуара 1 наружу. Когда индикатор уровня показывает, что уровень остатков опустился до заданного предельного уровня,тогда оператор закрывает запорные вентили. На фиг. 2 показан вид в перспективе альтернативного варианта осуществления в соответствии с настоящим изобретением резервуара 11 для хранения жидких продуктов. Кольцо фундамента 12 служит цоколем для опоры на нее цилиндрической боковой стенки 13 резервуара. В боковой стенке 13 резервуара имеется,по меньшей мере, одно отверстие для доступа 14, расположенное непосредственно над коль 5 цом 12 и позволяющее иметь доступ внутрь резервуара 11. В отверстии для доступа 14 имеется индикатор уровня, не показанный на фиг. 2, задачей которого является информирование оператора о том, когда следует производить дренаж резервуара для удаления нежелательных материалов,и когда следует прекратить дренаж для предотвращения нежелательного удаления собственно хранящихся продуктов. В нижней части резервуара 11 можно видеть дно 15, которое соединено внутри с нижней частью боковой стенки 13. Центр 16 дна 15 имеет более низкий уровень по отношению к уровню кромки дна. Вогнутый вверх центр дна резервуара 11 может быть выполнен, например, в виде конуса с направленной вниз вершиной. Разность уровней между центром 16 дна 15 резервуара и кромкой облегчает движение нежелательных материалов к центру 16 дна 15 резервуара. Резервуар 11 имеет, по меньшей мере,один дренажный канал 17, позволяющий удалять нежелательные материалы из резервуара. Дно этого канала 17 представляют собой скат 18, один из концов которого находится у центра 16 дна 15 резервуара, а другой конец 25 находится рядом с порогом соответствующего отверстия для доступа 14. Скат 18 имеет достаточно крутой наклон,чтобы обеспечить дренаж нежелательных материалов из центра 16 к краю дна резервуара 11. Боковые стороны дренажного канала 17 ограничены боковыми пластинами 22, которые жестко соединены со скатом 18 и с дном 15 резервуара. Следует иметь в виду, что число имеющихся дренажных каналов зависит от емкости хранения резервуара 11. Дренажные трубы закреплены на скате 18 дренажного канала 17 вблизи от наружной кромки дна 15 резервуара. На фиг. 2 для упрощения чертежа показана всего одна дренажная труба 19. В кольце фундамента имеются отверстия для пропускания через них дренажных труб. Каждая такая дренажная труба 19 имеет на своем выпуске запорный вентиль 20, который предназначен для регулирования объема удаления нежелательных материалов. Когда оператор открывает запорный вентиль 20 в дренажной трубе 19, то начинается дренаж нежелательных материалов из резервуара 11. В ходе дренажа нежелательные материалы под действием силы тяжести направляются к центру 16 дна 15 резервуара, откуда они отводятся затем по скату 18 дренажного канала 17 к кромке дна 15, где поступают в дренажные трубы 19 и затем выводятся из резервуара 11 наружу. Когда индикатор уровня показывает, что уровень остатков опустился до заданного пре 000603 6 дельного уровня, тогда оператор закрывает запорные вентили. Выбор между двумя представленными вариантами зависит от глубины и диаметра резервуара. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Резервуар (1; 11) для хранения жидких продуктов, который имеет дно (5; 15) и боковую стенку (3; 13), установленную на кольце (2; 12) фундамента ниже уровня дна, отличающийся тем, что центр (6; 16) дна (5; 15) расположен на более низком уровне по сравнению с краем дна; причем смотровое отверстие (4; 14) образовано в боковой стенке (3; 13) резервуара и имеет порог (24); при этом в дне (5; 15) резервуара образован дренажный канал (7; 17), который имеет скат (8; 18), идущий от более высокого конца,расположенного в центре (6; 16) дна (5; 15) резервуара, до более низкого конца (23; 25), расположенного на самом высоком уровне указанного кольца фундамента (2; 12) или ниже него и ниже порога (24) указанного смотрового отверстия (4; 14), и боковые стороны (10), которые идут герметично между скатом (8; 18) и дном(5; 15) резервуара. 2. Резервуар по п.1, отличающийся тем,что указанный скат (8) заканчивается ниже порога (24) отверстия для доступа (4); причем указанные боковые стенки (10) дренажного канала(7) образованы боковыми пластинами, жестко соединенными с дном (5) резервуара и со скатом (8) дренажного канала; при этом предусмотрена уплотнительная пластина (21), жестко связанная с боковыми пластинами (10) и со скатом (8); причем в уплотнительной пластине (21) предусмотрено, по меньшей мере, одно дренажное отверстие (9), предназначенное для обеспечения спуска из дренажного канала (7). 3. Резервуар по п.2, отличающийся тем,что предусмотрена, по меньшей мере, одна дренажная труба, сообщающаяся, по меньшей мере,с одним дренажным отверстием (9) и имеющая на своем наружном конце запорный вентиль,предназначенный для управления потоком нежелательных материалов из дренажного канала 7. 4. Резервуар по п.1, отличающийся тем,что более низкий конец указанного ската (18) совпадает с порогом указанного смотрового отверстия (14). 5. Резервуар по п.4, отличающийся тем,что, по меньшей мере, одна дренажная труба(19) закреплена на скате (18), по меньшей мере,одного дренажного канала (17) и пропущена через кольцо (12) фундамента; причем на наружном конце указанной дренажной трубы (19) установлен запорный вентиль (20) для управления потоком нежелательных материалов из дренажного канала (17).
