Компрессорная и/или насосная установка для текучей среды

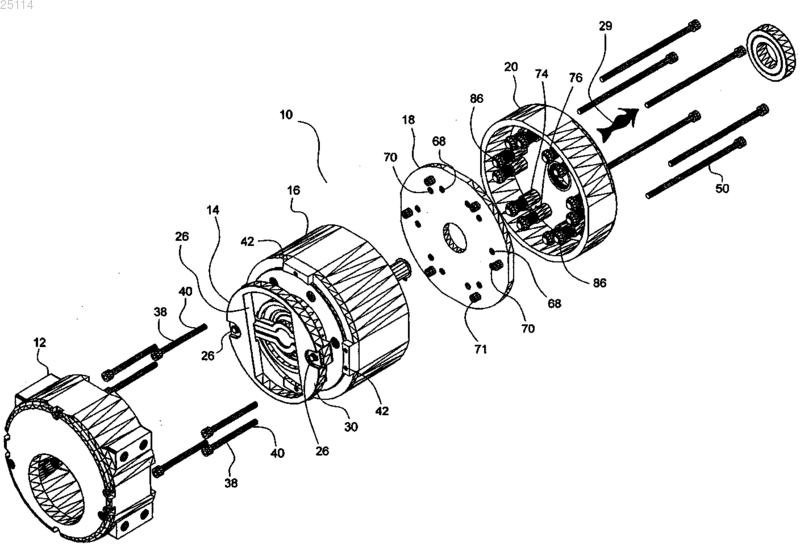

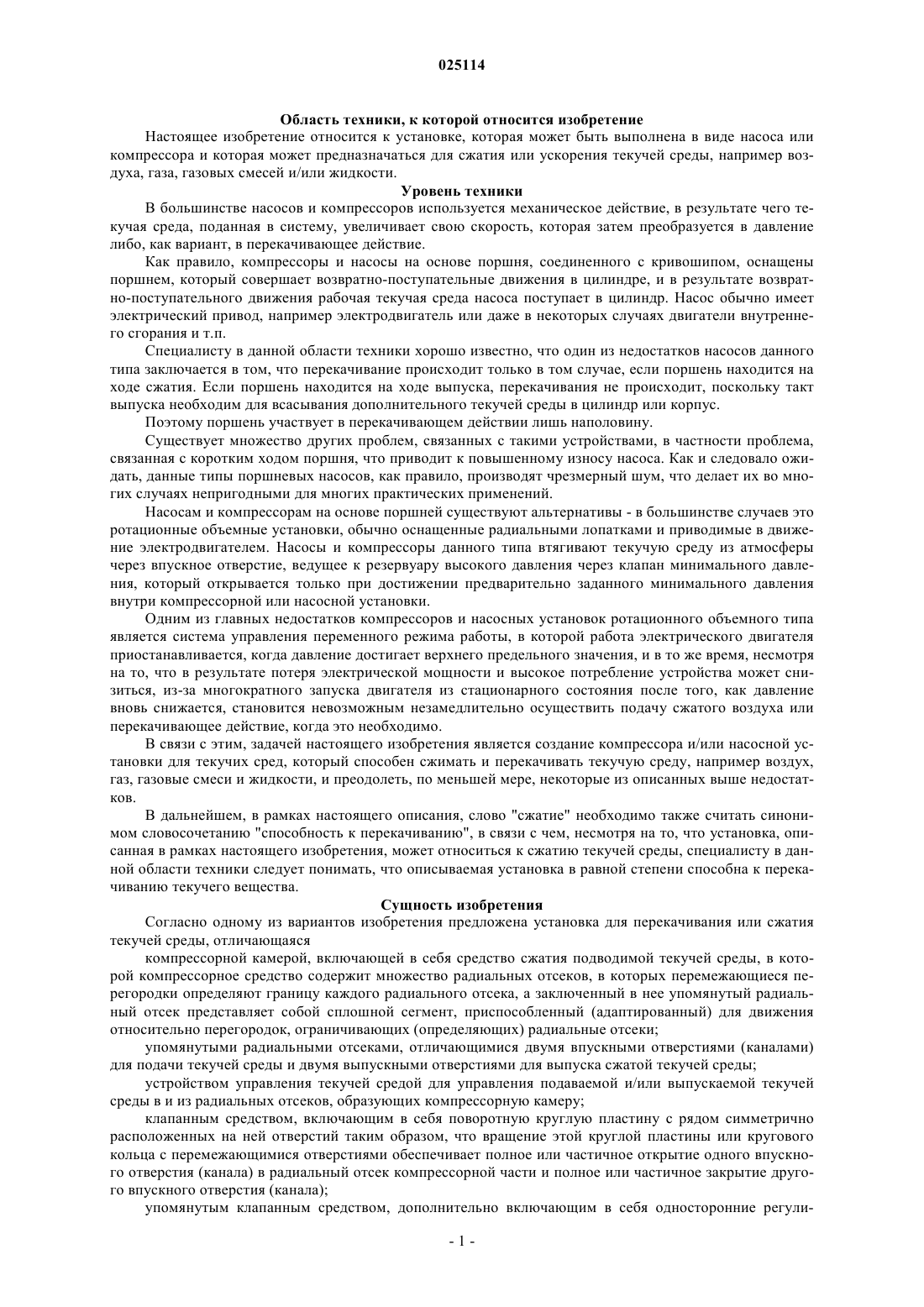

КОМПРЕССОРНАЯ И/ИЛИ НАСОСНАЯ УСТАНОВКА ДЛЯ ТЕКУЧЕЙ СРЕДЫ Изобретение относится к установке, которая может быть представлена в виде насоса или компрессора и которая может предназначаться для сжатия или ускорения текучей среды, например воздуха, газа, газовых смесей и/или жидкости. В частности, в рамках изобретения предложен механизм, согласно которому текучая среда может непрерывно подаваться, а затем выпускаться из каждого из радиальных отсеков, образующих компрессорную камеру.(71)(73) Заявитель и патентовладелец: ЭКСОДАС РД ИНТЕРНЭШНЛ ПТЕ ЛТД. (SG) Область техники, к которой относится изобретение Настоящее изобретение относится к установке, которая может быть выполнена в виде насоса или компрессора и которая может предназначаться для сжатия или ускорения текучей среды, например воздуха, газа, газовых смесей и/или жидкости. Уровень техники В большинстве насосов и компрессоров используется механическое действие, в результате чего текучая среда, поданная в систему, увеличивает свою скорость, которая затем преобразуется в давление либо, как вариант, в перекачивающее действие. Как правило, компрессоры и насосы на основе поршня, соединенного с кривошипом, оснащены поршнем, который совершает возвратно-поступательные движения в цилиндре, и в результате возвратно-поступательного движения рабочая текучая среда насоса поступает в цилиндр. Насос обычно имеет электрический привод, например электродвигатель или даже в некоторых случаях двигатели внутреннего сгорания и т.п. Специалисту в данной области техники хорошо известно, что один из недостатков насосов данного типа заключается в том, что перекачивание происходит только в том случае, если поршень находится на ходе сжатия. Если поршень находится на ходе выпуска, перекачивания не происходит, поскольку такт выпуска необходим для всасывания дополнительного текучей среды в цилиндр или корпус. Поэтому поршень участвует в перекачивающем действии лишь наполовину. Существует множество других проблем, связанных с такими устройствами, в частности проблема,связанная с коротким ходом поршня, что приводит к повышенному износу насоса. Как и следовало ожидать, данные типы поршневых насосов, как правило, производят чрезмерный шум, что делает их во многих случаях непригодными для многих практических применений. Насосам и компрессорам на основе поршней существуют альтернативы - в большинстве случаев это ротационные объемные установки, обычно оснащенные радиальными лопатками и приводимые в движение электродвигателем. Насосы и компрессоры данного типа втягивают текучую среду из атмосферы через впускное отверстие, ведущее к резервуару высокого давления через клапан минимального давления, который открывается только при достижении предварительно заданного минимального давления внутри компрессорной или насосной установки. Одним из главных недостатков компрессоров и насосных установок ротационного объемного типа является система управления переменного режима работы, в которой работа электрического двигателя приостанавливается, когда давление достигает верхнего предельного значения, и в то же время, несмотря на то, что в результате потеря электрической мощности и высокое потребление устройства может снизиться, из-за многократного запуска двигателя из стационарного состояния после того, как давление вновь снижается, становится невозможным незамедлительно осуществить подачу сжатого воздуха или перекачивающее действие, когда это необходимо. В связи с этим, задачей настоящего изобретения является создание компрессора и/или насосной установки для текучих сред, который способен сжимать и перекачивать текучую среду, например воздух,газ, газовые смеси и жидкости, и преодолеть, по меньшей мере, некоторые из описанных выше недостатков. В дальнейшем, в рамках настоящего описания, слово "сжатие" необходимо также считать синонимом словосочетанию "способность к перекачиванию", в связи с чем, несмотря на то, что установка, описанная в рамках настоящего изобретения, может относиться к сжатию текучей среды, специалисту в данной области техники следует понимать, что описываемая установка в равной степени способна к перекачиванию текучего вещества. Сущность изобретения Согласно одному из вариантов изобретения предложена установка для перекачивания или сжатия текучей среды, отличающаяся компрессорной камерой, включающей в себя средство сжатия подводимой текучей среды, в которой компрессорное средство содержит множество радиальных отсеков, в которых перемежающиеся перегородки определяют границу каждого радиального отсека, а заключенный в нее упомянутый радиальный отсек представляет собой сплошной сегмент, приспособленный (адаптированный) для движения относительно перегородок, ограничивающих (определяющих) радиальные отсеки; упомянутыми радиальными отсеками, отличающимися двумя впускными отверстиями (каналами) для подачи текучей среды и двумя выпускными отверстиями для выпуска сжатой текучей среды; устройством управления текучей средой для управления подаваемой и/или выпускаемой текучей среды в и из радиальных отсеков, образующих компрессорную камеру; клапанным средством, включающим в себя поворотную круглую пластину с рядом симметрично расположенных на ней отверстий таким образом, что вращение этой круглой пластины или кругового кольца с перемежающимися отверстиями обеспечивает полное или частичное открытие одного впускного отверстия (канала) в радиальный отсек компрессорной части и полное или частичное закрытие другого впускного отверстия (канала); упомянутым клапанным средством, дополнительно включающим в себя односторонние регули-1 025114 рующие клапаны в каждом из выпускных отверстий (каналов) радиальных отсеков компрессорной части; средством движения перегородок в виде колебательного движения вперед и назад, чтобы производить перемещение перегородок относительно треугольных сегментов для создания эффекта гофрированной трубы для подачи текучей среды в соответствующие радиальные отсеки и одновременного ее выпуска из отсеков через одно из выпускных отверстий. Предпочтительно упомянутая установка дополнительно включает в себя блок главного корпуса,образующий приводную часть, поддерживающей вращающийся приводной вал, находящийся в рабочей связи с компрессорной частью, определяющую упомянутую компрессорную камеру. В основном упомянутая приводная часть представлена в виде электродвигателя. Предпочтительно упомянутое средство колебательного движения перегородок выполнено в виде кулачкового механизма, приспособленного (адаптированного) для преобразования вращательного движения приводного вала в колебательное движение перегородок вперед и назад. В дополнительном варианте изобретения предлагается установка для перекачивания или сжатия текучей среды, включающая в себя блок основного корпуса, образующего приводную часть, поддерживающей вращающийся приводной вал, находящийся в рабочей связи с компрессорной частью упомянутого блок основного корпуса; компрессорную часть, определяющую внутреннюю часть компрессорной камеры, компрессорную камеру, включающую в себя компрессорное средство сжатия поданной текучей среды, в которой компрессорное средство содержит множество радиальных отсеков, в которых перемежающиеся перегородки определяют границу каждого радиального отсека, а заключенный в нее упомянутый радиальный отсек представляет собой сплошной сегмент, приспособленный для движения относительно перегородок, определяющих радиальные отсеки; упомянутые радиальные отсеки, отличающиеся наличием двух впускных отверстий для подачи текучей среды и двух выпускных отверстия для выпуска сжатой текучей среды; устройство управления текучей средой для управления поданной и/или выпущенной текучей средой в и из радиальных отсеков, образующих компрессорную камеру; устройство управления текучей средой, включающее в себя поворотную круглую пластину с рядом симметрично расположенных на ней отверстий таким образом, что вращение этой круглой пластины или кругового кольца с перемежающимися отверстиями обеспечивает полное или частичное открытие одного впускного отверстия в радиальный отсек компрессорной части и полное или частичное закрытие другого впускного отверстия; устройство управления потоком текучей среды, дополнительно включающее в себя регулирующие клапаны одностороннего действия в каждом из выпускных отверстий (каналов) радиальных отсеков компрессорной части; кулачковый механизм, приспособленный (адаптированный) для преобразования вращательного движения приводного вала в колебательного движение вперед и назад, чтобы производить перемещение перегородок относительно треугольных сегментов для создания эффекта гофрированной трубы для подачи текучей среды в соответствующие радиальные отсеки и одновременного ее выпуска из отсеков через одно из выпускных отверстий. Преимущественно это устройство предназначено для механизма, в котором текучее средство может непрерывно подаваться, а затем выпускаться из каждого из радиальных отсеков, образующих компрессорную камеру. Благодаря использованию кругового кольца или круглой пластины и симметрично расположенных на них отверстий, так как перегородки и треугольные сегменты поворачиваются вперед и назад относительно друг друга для создания эффекта гофрированной трубы, который может обеспечить всасывающий или вакуумный эффект и, одновременно, перекачивающий эффект так, что в сочетании с кулачковым механизмом отверстия поворотного круга могут полностью или частично совпасть с одним из двух впускных отверстий для подачи текучей среды в соответствующие радиальные отсеки компрессорной камеры. В то время как один конец треугольных сегментов перемещается к перегородкам и сжимает воздух,другая сторона треугольного сегмента внутри радиального отсека компрессорной камеры, фактически,пропускает текучую среду в данный конкретный радиальный отсек в силу действия перемещающихся отверстий кругового кольца или круглой пластины, которые совпадают с соответствующим впускным отверстием, тем самым обеспечивая подачу текучей среды в радиальный отсек. Тем не менее, со стороны треугольной части, впускное отверстие которой полностью или частично перекрыто этим качающимися вперед и назад круговым кольцом или круглой пластиной, означает, что в этой части или стороне треугольного сегмента не подается ни малейшего количество текучей среды, однако по мере вращения треугольного сегмента в направлении стенки перегородки текучая среда и может только выйти через эту сторону или часть радиального отсека через клапан одностороннего действия. Как видно, в каждом радиальном отсеке, благодаря действию двух его частей или сторон, отличающихся наличием впускных отверстий и выпускных отверстий, которые управляются клапанами одностороннего действия в каждом радиальном отсеке, образующих компрессорную камеру, существует возможность одновременного обеспечения не только всасывающего или вакуумного эффекта для подачи текучей среды, но и способность, фактически, сжимать текучую среду в ограниченном пространстве, а затем выпускать ее из компрессорной камеры, используя регулирующий клапан одностороннего действия. В основном перегородки будут поворотными, а треугольные сегменты будут зафиксированными внутри компрессорной камеры. В основном перегородки, предназначаемые для этих радиальных отсеков, включают в себя треугольные сегменты немного меньших размеров. Следовательно, когда перегородки совершают возвратно-поступательное движение и вращение взад и вперед посредством кулачкового механизма, то это означает, что с одной стороны радиального отсека треугольные сегменты перемещаются в направлении от одной перегородки к другой перегородке с другой стороны радиального отсека, и это значит, что сторона треугольного сегмента, которая отдаляется от перегородок, способна поглощать или всасывать текучую среду в компрессорную камеру и соответственно, когда с другой стороны треугольного сегмента, где общее пространство значительно меньше, поскольку данная сторона треугольного сегмента проталкивается к стороне перегородки, может быть получена сжатая текучая среда, и благодаря действию клапанов одностороннего действия, которые могут быть настроены на необходимый уровень сброса давления, сжатая до необходимого уровня текучая среда затем может быть соответственно выпущена. Поэтому важный принцип работы устройства управления потоком текучей среды основан на использовании кругового кольца или круглой пластины, на которой имеются перемежающиеся отверстия,поскольку она может допускать или прекращать обмен текучей среды или частично его уменьшать через каждое из впускных отверстий соответствующих радиальных отсеков, образующих компрессорную камеру. Следовательно, в каждом цикле вращающаяся круглая пластина или круговое кольцо будет предусматривать или обеспечивать впуск текучей среды в одно из впускных отверстий, при этом второе отверстие будет заблокировано. При этом со стороны радиального отсека, где впускное отверстие блокировано качающимся круговым кольцом или круглой пластиной, в силу того, что он подвергается сжимающему действию надавливанием в сторону перегородки, данная сторона радиального отсека будет обеспечивать образование сжатой текучей среды, которая затем может быть выпущена из него через механизм управления клапаном одностороннего действия в резервуар-хранилище компрессора либо для непосредственного использования. В основном перегородки опираются на поворотный вал, при этом вал посредством его конструктивного выполнения с кулачковым механизмом будет совершать колебательное движение или качание вперед и назад на заданную величину угла. В основном в компрессорной камере имеется шесть отдельных радиальных отсеков. В основном каждый треугольный сегмент включает в себя проходное отверстие или продолговатую выемку, которая, по меньшей мере частично, простирается на глубину упомянутого треугольного сегмента, при этом каждое из проходных отверстий или выемок располагается на противоположной стороне треугольного сегмента таким образом, что внутри радиального отсека выемки на противоположных сторонах треугольного сегмента эффективно разделяют средства перегородки для взаимодействия только с одним впускным отверстием. В основном впускные отверстия предпочтительно представляют собой ряд отверстий, расположенных на накрывающей пластине, определяющих радиальный диаметр радиальных отсеков. В основном проходные отверстия или выемки треугольных сегментов, простирающиеся на глубину треугольного сегмента на противоположных концах треугольного сегмента, являются преимущественно коническими или конического типа в конфигурации с частью конца, длины или плеча конической конфигурации, открываемые таким образом, что вновь образуется конструкция, в которой проходящий поток текучей среды всегда движется в направлении от пространства переменного ограниченного размера. В основном угол вращения во время колебательного движения вперед и назад между перегородкой и треугольным сегментом составит 20. Описание чертежей Вышеописанные и другие задачи, признаки и преимущества настоящего изобретения будут видны из следующего подробного описания предпочтительного варианта вместе с прилагаемыми чертежами. На чертежах: фиг. 1 - покомпонентный вид в перспективе, показывающий сжимающую или перекачивающую часть компрессора или насосной установки для текучей среды; фиг. 2 - покомпонентный вид части фиг. 1, показывающий кольцевой кулачок и средство управления, способное устанавливать поток текучей среды в компрессорную камеру посредством кругового кольца или круглой пластины с показанным отверстием в пластине; фиг. 3 - покомпонентный вид части фиг. 1, показывающий компрессионные компоненты и пластину, включающую в себя выпускные отверстия для каждого из соответствующих радиальных отсеков,определенных перегородками и треугольными сегментами; фиг. 4 и 5 - покомпонентные виды, показывающие заднюю крышку, а также включают клапаны одностороннего действия, управляющие выпуском сжатой текучей среды из компрессорной камеры установки; фиг. 6 показывает дополнительный вариант осуществления изобретения, в котором в качестве клапанов одностороннего действия вместо витых пружин используется конструкция пластинчатых клапанов; фиг. 7 - вид в перспективе, показывающий приводную часть компрессора или насосной установки для текучей среды и его взаимодействие с главной компрессорной частью. Описание предпочтительного варианта осуществления изобретения Ниже представлено подробное описание изобретения со ссылкой на прилагаемые чертежи. Несмотря на то что в описание включены примеры вариантов осуществления изобретения, возможны также другие варианты осуществления, при этом в описанные варианты могут быть внесены изменения без отступления от существа и объема изобретения. По мере возможности на всех чертежах и представленном описании будут использоваться одни и те же ссылочные позиции при описании одинаковых или аналогичных деталей. Главная компрессорная часть компрессора или насосной установки для текучей среды предпочтительного варианта осуществления настоящего изобретения, в общем, обозначена позицией 10 на фиг. 1 в поэлементном виде. Вариант осуществления включает в себя переднюю крышку 12, главный корпус компрессионной части или крышку 16 и заднюю крышку 20. Стержни или болты 50, которые могут проходить через направляющие отверстия 72 и столбчатую втулку (палец) 71, а также проходить через отверстия 66 треугольного сегмента и далее через пластину 48 с отверстиями таким образом, чтобы данные компоненты были собраны вместе. Стержни или болты 38 с соответствующей резьбой 40 выполнены так, чтобы их можно было закрепить в резьбовых отверстиях 42 таким образом, чтобы передняя крышка 12 размещалась на главном корпусе компрессионной части 16. Кольцевой кулачок 14 включает в себя штифты 26 и вместе с плечом 24 может управлять углом колебания (качания) кругового кольца 28, включающего в себя ряд симметрично расположенных отверстий 30. Кольцевой кулачок 14 имеет выступающее плечо (на чертеже не показано), простирающееся в направлении стрелок 27, которое может лежать внутри проема (впадины) 34 кругового кольца или круговой пластины 28. Специалисту в данной области техники следует понимать, что кольцевой кулачок способен преобразовывать непрерывное вращательное движение вала от приводного механизма, например электродвигателя и т.п., в колебательное движения пластины 28, а далее будет рассмотрен приводной вал 52, установленный с возможностью вращения, поддерживающий перегородки 56 внутри компрессорной камеры. Как видно из чертежей, на фиг. 1 и 2, текучая среда может быть подана в главную компрессионную часть 16 компрессора или насосной установки для текучей среды, в общем обозначенных позицией 27 на фиг. 2, через отверстия 30 кругового кольца 28. При сборке установки вращение пластины 28 будет происходить таким образом, что отверстие 30 будет перекрывать только одно из впускных отверстий 44, 46 каждого из соответствующих радиальных отсеков, образующих компрессорную камеру и определенных или предусмотренных перегородками 56,радиально простирающихся из вала 52, адаптированного к возвратно-поступательному движению во время движения относительно местоположения треугольного сегмента 60. С другого конца треугольных сегментов, включающих в себя впадины или открытые выемки 62 и 64, находится деталь, которую можно описать как заднюю пластину, включающую в себя соответствующие выпускные отверстия из каждого из радиальных отсеков, определенных внутри компрессорной камеры в силу действия радиально простирающихся перегородок 56, опирающихся на вал 52. Поэтому специалисту в данной области техники следует понимать, что каждый радиальный отсек внутри компрессорной камеры компрессора или насосной установки для текучей среды, которая в предпочтительном варианте осуществления изобретения состоит из шести отсеков, эффективно включает в себя два впускных отверстия и два выпускных отверстия. При этом процесс впуска текучего вещества в соответствующие радиальные отсеки управляется круговым кольцом 28, совершающим качательные движения посредством кулачкового механизма с кольцевым кулачком 14. Следовательно, отверстие 30, размер которого больше каждого из впускных отверстий 44 и 46, непрерывно совершает качательные движения и, таким образом, обеспечивает действительно непрерывный впуск текучего вещества в каждом из радиальных отсеков, хоть и в одну сторону или на ее части. Когда отверстие 30 кругового кольца 28 полностью перекроет одно из впускных отверстий, в этот момент времени одна сторона будет производить всасывание или впуск текучего вещества в одну сторону радиального отсека, при этом из другой стороны будет происходить эффективный выпуск сжатого текучего вещества. Однако следует понимать, что, поскольку отверстие 30 кругового кольца совершает качательные движения, в некоторые моменты времени оба впускных отверстия 44 и 46 будут в определенной степени пропускать текучую среду внутрь. Тем не менее, посредством выпускных отверстий 68 и 70 и использования регулирующих клапанов одностороннего действия, которые лучше всего видны на фиг. 4, включающих в себя пружины 80, которые вмещают клапаны 84 и соответствующие крышки 86, выпуск текучей среды может происходить только тогда, когда его упругость или давление совпадает с величиной, предусмотренной регулирующим клапаном одностороннего действия, который в данном примере использует пружину 80. Как рассмотрено выше, поскольку перегородки 56 вращаются в направлении треугольных сегментов, создается эффект гофрированной трубы. Текучая среда будет всасываться с одной стороны, тогда как текучая среда со стороны сжатия достигнет уровня, достаточного высокого для отжатия клапанов одностороннего действия для выпуска текучей среды вещества. Стрелка 29 показывает общий выпуск сжатой текучей среды. Тем не менее, специалисту в данной области техники следует понимать, что ряд клапанов одностороннего действия, в общем обозначенных позицией 84, с соответствующей крышкой 86 для согласования положения относительно соответствующих отверстий 68, 70 задней пластины 18 могут быть объединены воедино через различные каналы или пазы или только одно единственное положение выпуска. Как видно лучше всего на фиг. 3, на задней пластине имеются точной конической формы отверстия 71 таким образом, что крышки 86 пружинных клапанов одностороннего действия могут хорошо располагаться на задней пластине 18 и, следовательно, когда клапаны находятся в закрытом положении, не обязательно происходит ненаправленный выпуск текучей среды. Как видно лучше всего из фиг. 5, клапаны одностороннего действия могут хорошо располагаться внутри опорных каналов 76. Специалисту в данной области техники следует понимать, что фактическое устройство клапана одностороннего действия в любом случае не является критичным или существенным аспектом изобретения. Механизмы клапанов одностороннего действия также могут быть обеспечены множеством других альтернативных вариантов осуществления изобретения, включая вариант, показанный на фиг. 6, в соответствии с которым предусмотрен механизм пластинчатых клапанов, в общем обозначенный позицией 73, при этом соответствующие листы 75 пластинчатых клапанов накрывают каждое из отверстий 68, 70 задней пластины 18. Как показано на фиг. 7, приводная часть - это просто электрический двигатель 87, в котором отверстие 88 главной передней крышки позволяет ввести направляющую 90 для взаимодействия с кулачковым механизмом с целью преобразования непрерывного кругового вращения вала электродвигателя в колебательное движение вперед и назад пластины клапанов или кругового кольца 28, а также перегородок 56 на валу 52. Существенным аспектом настоящего изобретения является уникальное использование компрессорной камеры, состоящей из поворотных перегородок, способных совершать колебательное движение или качание вперед и назад посредством кулачкового механизма на заданный угол. Это движение перегородок относительно треугольных сегментов, которое в предпочтительном варианте осуществления изобретения имеет фиксированные треугольные сегменты и качающиеся перегородки, обеспечивает создание радиальных отсеков в компрессорной камере, в результате чего движение перегородок относительно или от соответствующего треугольного сегмента создает эффект гофрированной трубы, который обеспечивает механизм, к которому может быть подана текучая среда в компрессорную камеру, а также средство, в котором текучая среда может быть сжата, и, при условии достижения уровня сжатия текучей среды, он сможет активировать клапаны одностороннего действия для выпуска сжатой текучей среды. Предпочтительно при использовании кругового кольца также в качестве клапанного механизма, используя его перемежающиеся отверстия, позволяется управлять процессом подачи текучей среды в каждый из соответствующих радиальных отсеков. Кроме того, это достигается за счет уникальной способности данного кругового кольца или круглой пластины качаться вдоль или поперек каждого из впускных отверстий для обеспечения непрерывной подачи или прекращения потока текучей среды в соответствующие стороны или части радиальных отсеков возле концов треугольных сегментов. Данный эффект гофрированной трубы создает средство, которое может непрерывно подавать текучую среду для ввода в компрессорную камеру, а также непрерывно выпускать сжатую текучую среду из той же компрессорной камеры в пределах одного и того же цикла. Дополнительные преимущества и усовершенствования могут быть предусмотрены в рамках настоящего изобретения без отступления от его существа. Хотя настоящее изобретение представлено и описано с учетом максимальной целесообразности и в рамках предпочтительного варианта осуществления, надо понимать, что от существа и объема изобретения могут быть отступления, которые не ограни-5 025114 чиваются представленным подробным описанием, но должны соответствовать полному объему формулы изобретения с целью охвата всех без исключения эквивалентных устройств и установок. В любом пункте формулы изобретения и в сущности изобретения, если контекст не предусматривает иное, как явно выраженное указание, или необходимое подразумеваемое положение, слово "содержит" используется в смысле "включает", т.е. указанные признаки могут быть связаны с дополнительными признаками в различных вариантах осуществления изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка (10) для перекачивания или сжатия текучей среды, содержащая по существу, цилиндрическую компрессорную камеру (16), имеющую продольную ось и множество радиальных отсеков; центральный вал (52), расположенный по упомянутой продольной оси внутри упомянутой камеры,из которой выступает множество радиально расположенных с интервалами перегородок (56), которые проходят наружу от вала (52), при этом граница каждого радиального отсека определяется двумя соседними перегородками (56); множество фиксированных сплошных сегментов (60), расположенных внутри упомянутой камеры,при этом каждый сплошной сегмент (60) выполнен, по существу, треугольным по форме и располагается между центральным валом (52) и внутренней окружной поверхностью камеры (16), причем центральный вал (52) установлен с возможностью вращения, не вызывая вращения сплошных сегментов (60), а каждый сплошной сегмент (60) расположен в каждом упомянутом радиальном отсеке, относительно которых перегородки (56) приспособлены для движения, чтобы сжимать подаваемую текучую среду; множество пар впускных отверстий, расположенных на впускном конце камеры (16), причем каждая пара впускных отверстий связана с радиальным отсеком и каждое впускное отверстие (44/46) располагается относительно каждой боковой стороны сплошного сегмента (60) в соответствующем радиальном отсеке для подачи текучей среды; множество пар выпускных отверстий на противоположном выпускном конце камеры (16), где каждая пара выпускных отверстий включает первое (68) и второе (70) отверстия, которые расположены соосно с первыми (44) и вторыми (46) впускными отверстиями для выпуска сжатой текучей среды; устройство управления текучей средой, включающее в себя поворотную круглую пластину (28) на конце камеры (16), которая расположена по упомянутой продольной оси и, по существу, закрывает пару впускных отверстий, пластину, которая вращается вместе с центральным валом (52) и перегородками(56) и включает в себя ряды симметрично расположенных отверстий (30) таким образом, что поворот этой круглой пластины (28) обеспечивает полное или частичное открытие упомянутых первых впускных отверстий каждой пары впускных отверстий (44) путем совмещения с отверстиями (30) круглой пластины для подачи текучей среды в радиальные отсеки на одну сторону каждого сплошного сегмента (60), и одновременно закрывая полностью или частично вторые впускные отверстия каждой пары впускных отверстий (46), чтобы сжать текучую среду в радиальных отсеках на противоположной стороне каждого сплошного сегмента (60) внутри каждого отсека, причем односторонние регулирующие клапаны (84) в каждом из выпускных отверстий (68/70) выполнены так, чтобы открываться и таким образом обеспечивать выпуск текучей среды после установления достаточного давления на стороне сжатия каждого сплошного сегмента (60) внутри каждого отсека; и средство вращения центрального вала (52) и, таким образом, перегородок и круглой пластины (28) в виде колебательного движения, чтобы осуществлять перемещение перегородок (56) относительно сплошных сегментов (60) так, что во время вращения в одном направлении текучая среда подается в соответствующие радиальные отсеки каждого сплошного сегмента (60) со стороны подачи и одновременно выпускается со стороны сжатия каждого сплошного сегмента (60). 2. Установка (10) по п.1, дополнительно включающая в себя приводную часть, поддерживающую вращающийся приводной вал, находящийся в рабочей связи с центральным валом (52). 3. Установка (10) по п.2, в которой указанная приводная часть включает электродвигатель (87) для вращения приводного вала (52). 4. Установка (10) по п.2 или 3, в которой упомянутые средства колебательного движения перегородок (56) и круглой пластины (28) выполнены в виде кулачкового механизма (14), приспособленного для преобразования вращательного движения приводного вала в колебательное движение центрального вала(52). 5. Установка (10) по любому одному из предшествующих пунктов, в которой при движении перегородки (56) к одному концу сплошного сегмента (60) происходит сжатие текучей среды со стороны сжатия, а со стороны впуска сплошного сегмента (60) подача в него текучей среды посредством движения смежной перегородки (56) от противоположного конца сплошного сегмента (60) и перемежающихся отверстий (30) пластины (28), перекрывающих соответствующее впускное отверстие (44/46), тем самым обеспечивая впуск текучей среды. 6. Установка (10) по п.5, в которой каждый сплошной сегмент (60) включает в себя продолговатую выемку (62/64), которая, по меньшей мере частично, проходит в глубину упомянутого сегмента (60) со стороны впуска, при этом каждая выемка (62/64) располагается на противоположном крае сегмента (60),таким образом образуя пару выемок, связанных с каждым сплошным сегментом (60), которые, по существу, совпадают с соответствующими парами впускных отверстий. 7. Установка (10) по п.5 или 6, в которой каждый сплошной сегмент (60) включает в себя продолговатую выемку (62/64), которая, по меньшей мере частично, проходит в глубину упомянутого сегмента(60) со стороны выпуска, при этом каждая выемка (62/64) располагается на противоположном крае сегмента (60), таким образом образуя пару выемок, связанных с каждым сплошным сегментом, которые, по существу, совпадают с соответствующими парами выпускных отверстий. 8. Установка (10) по п.6 или 7, в которой выемки (62) сплошных сегментов являются преимущественно коническими по форме. 9. Установка (10) по любому одному из предшествующих пунктов, в которой впускные отверстия(44/46) представляют собой ряд отверстий, проходящих через накрывающую пластину (36), связанную с впуском камеры (36). 10. Установка (10) по п.9, в которой выпускные отверстия (68/70) представляют собой ряд отверстий, проходящих через накрывающую пластину (18), связанную с выходом камеры, при этом выход камеры в накрывающую пластину является идентичным по размеру выхода из накрывающей пластины(36). 11. Установка (10) по любому из пп.4-10, в которой упомянутые перегородки (56) закреплены на упомянутом центральном вале (52) с возможностью вращения с ним, при этом вал благодаря конструктивной связи с кулачковым механизмом (14) обеспечивает возможность колебательного движения или качания на заданную величину угла посредством кулачкового механизма. 12. Установка (10) по п.11, в которой угол поворота во время колебательного движения между перегородками (56) и сплошными сегментами (60) составляет 20.
