Быстродействующий зажим ранорасширительного устройства

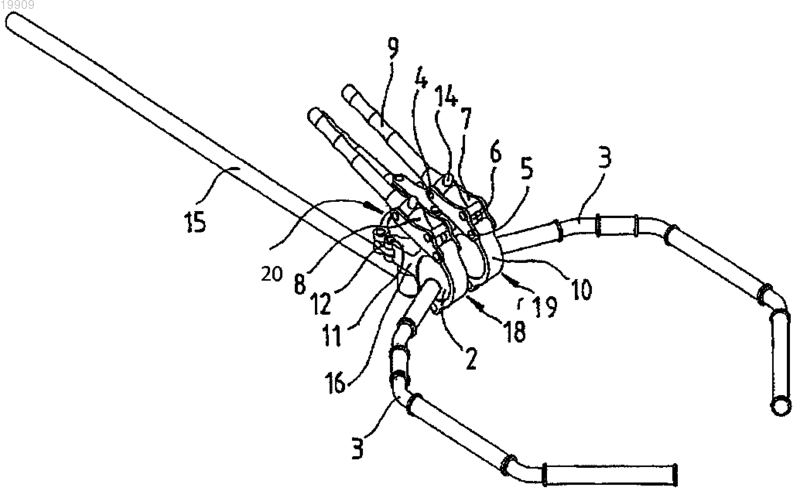

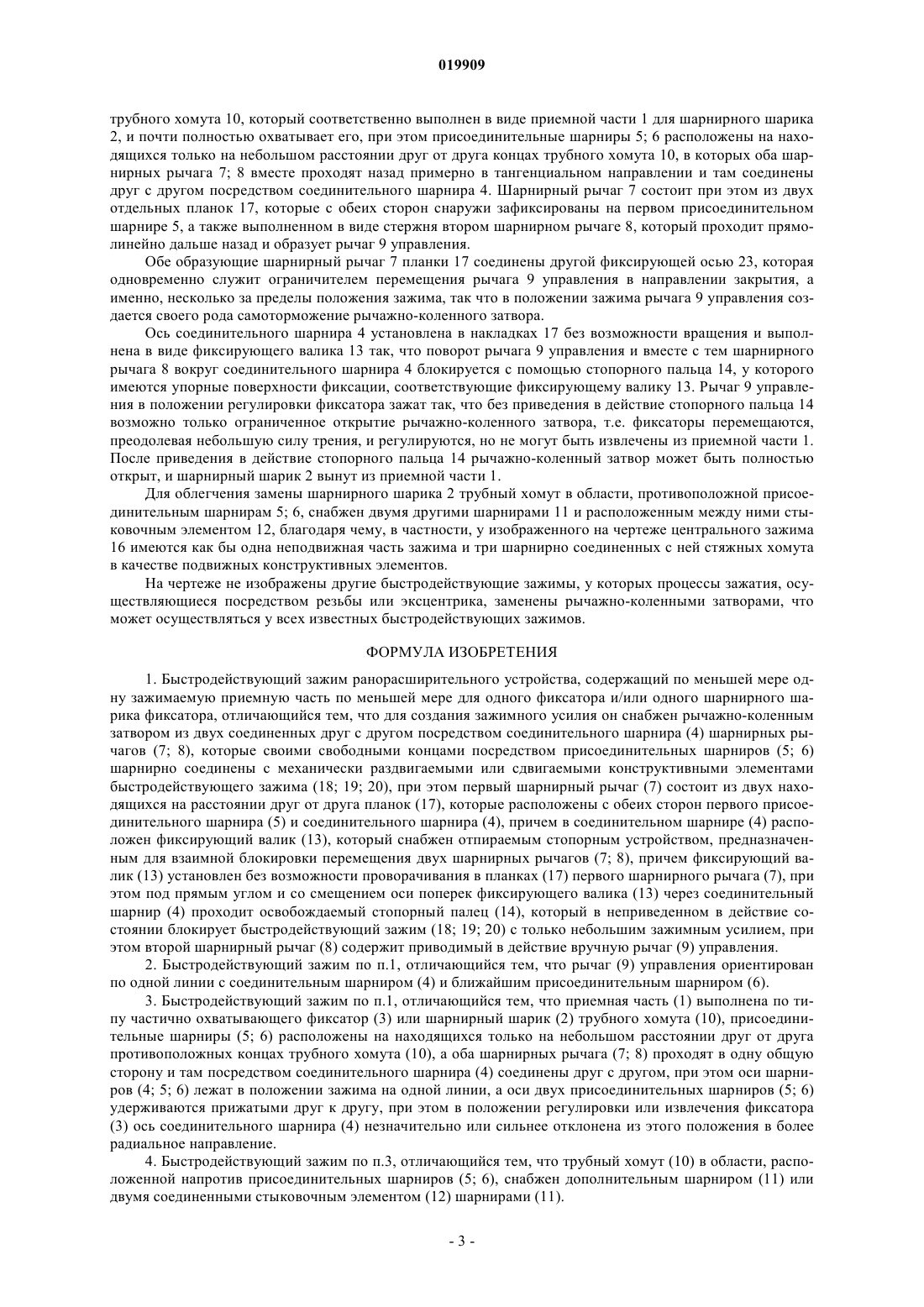

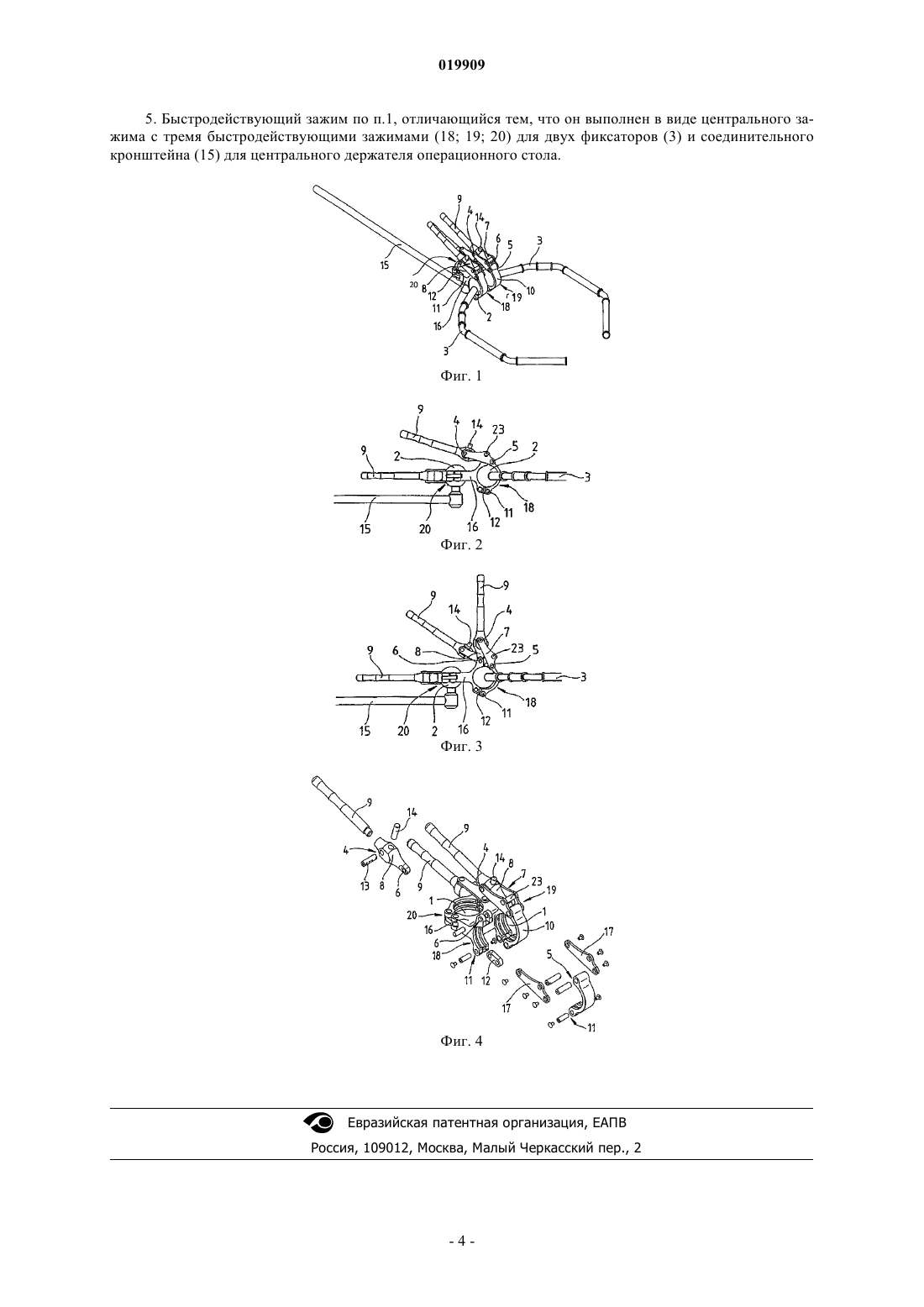

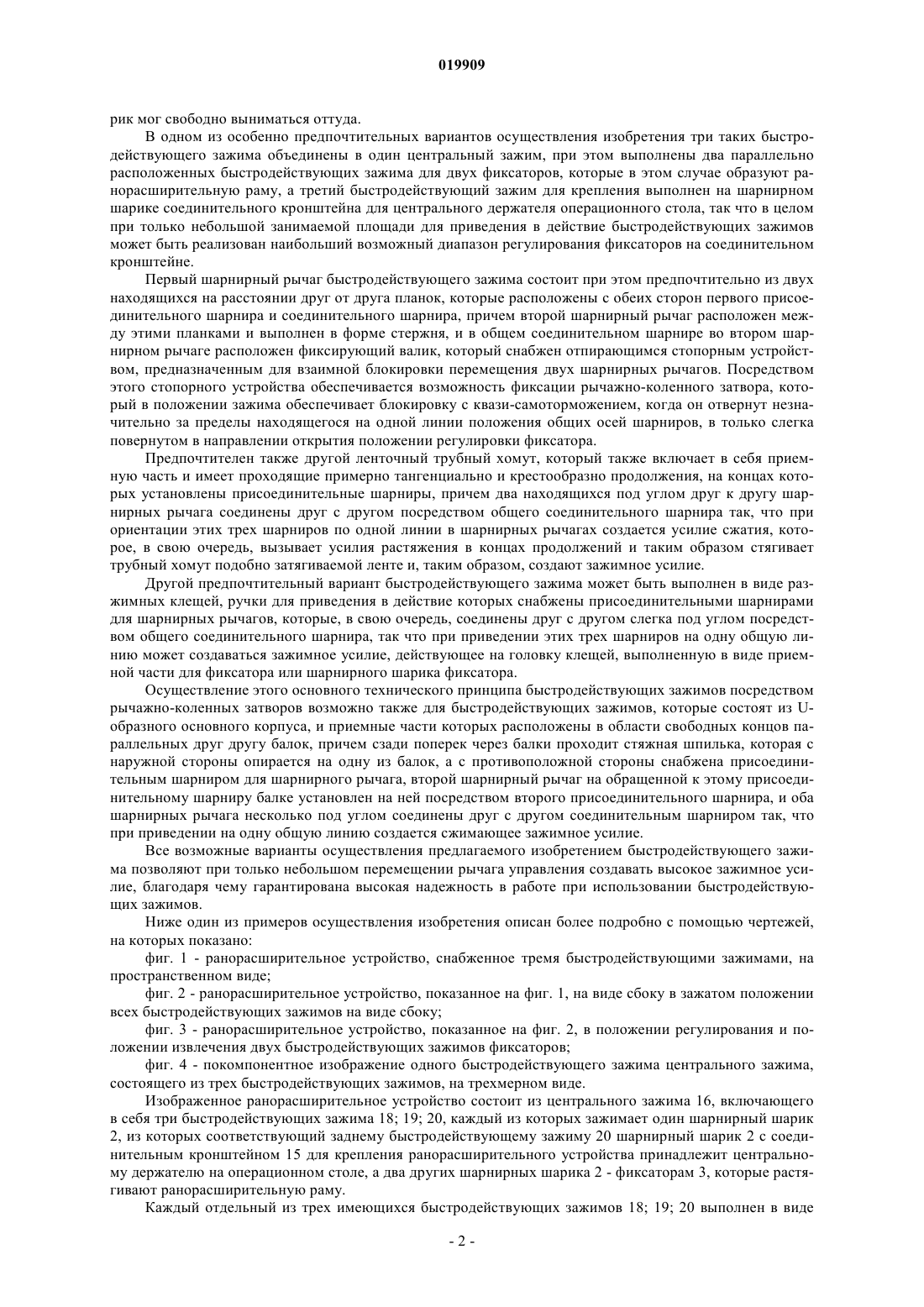

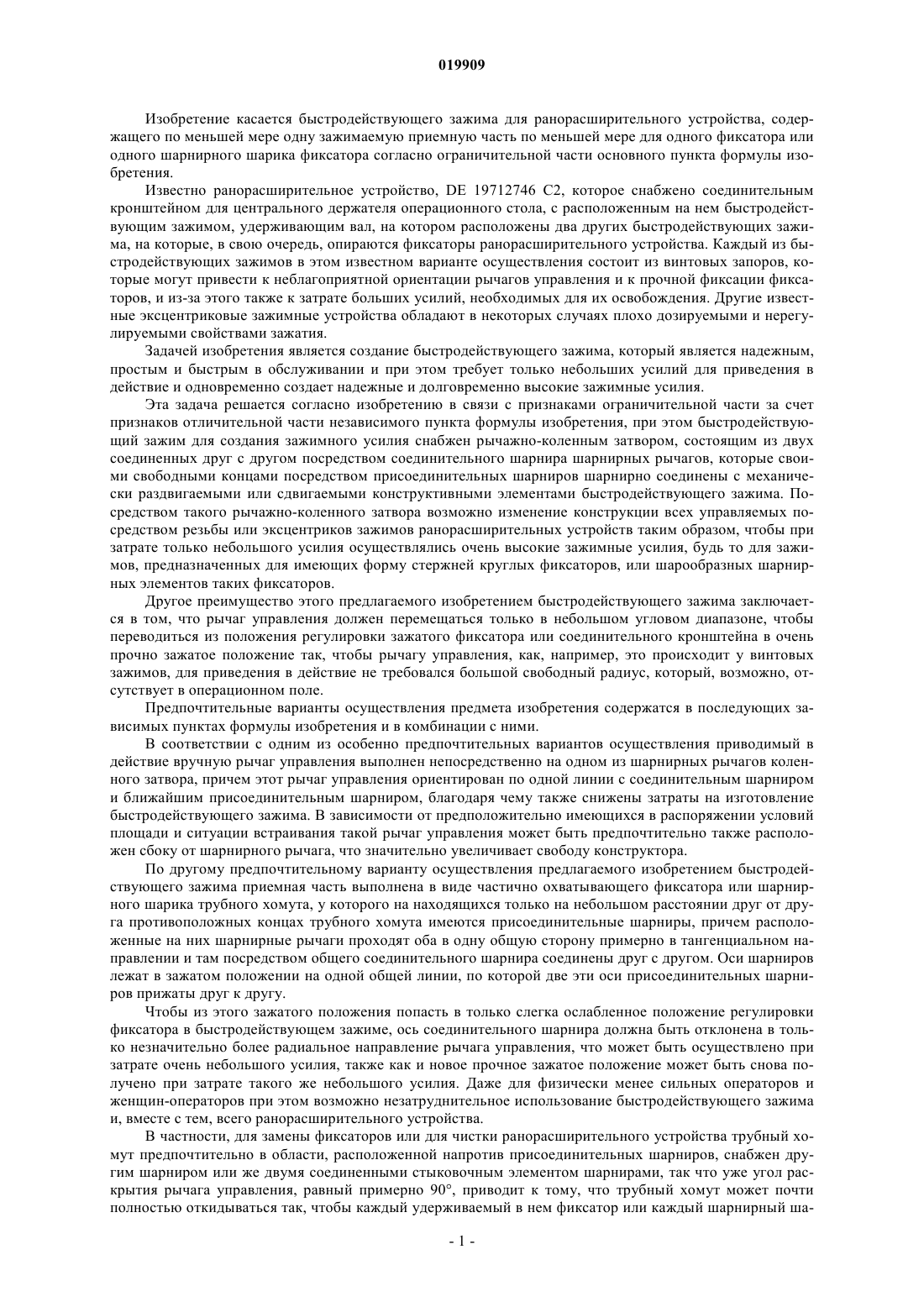

БЫСТРОДЕЙСТВУЮЩИЙ ЗАЖИМ РАНОРАСШИРИТЕЛЬНОГО УСТРОЙСТВА Предлагается быстродействующий зажим ранорасширительного устройства, содержащий по меньшей мере одну зажимаемую приемную часть по меньшей мере для одного фиксатора и/ или одного шарнирного шарика фиксатора, который является надежным, простым и быстрым в обслуживании и при этом требует только небольших усилий для приведения в действие и одновременно создает надежные и долговременно высокие зажимные усилия, что достигается благодаря тому, что для создания зажимного усилия он снабжен рычажно-коленным затвором из двух соединенных друг с другом посредством соединительного шарнира (4) шарнирных рычагов (7; 8), которые своими свободными концами посредством присоединительных шарниров(5; 6) шарнирно соединены с механически раздвигаемыми или сдвигаемыми конструктивными элементами быстродействующего зажима (17; 18; 19). Изобретение касается быстродействующего зажима для ранорасширительного устройства, содержащего по меньшей мере одну зажимаемую приемную часть по меньшей мере для одного фиксатора или одного шарнирного шарика фиксатора согласно ограничительной части основного пункта формулы изобретения. Известно ранорасширительное устройство, DE 19712746 С 2, которое снабжено соединительным кронштейном для центрального держателя операционного стола, с расположенным на нем быстродействующим зажимом, удерживающим вал, на котором расположены два других быстродействующих зажима, на которые, в свою очередь, опираются фиксаторы ранорасширительного устройства. Каждый из быстродействующих зажимов в этом известном варианте осуществления состоит из винтовых запоров, которые могут привести к неблагоприятной ориентации рычагов управления и к прочной фиксации фиксаторов, и из-за этого также к затрате больших усилий, необходимых для их освобождения. Другие известные эксцентриковые зажимные устройства обладают в некоторых случаях плохо дозируемыми и нерегулируемыми свойствами зажатия. Задачей изобретения является создание быстродействующего зажима, который является надежным,простым и быстрым в обслуживании и при этом требует только небольших усилий для приведения в действие и одновременно создает надежные и долговременно высокие зажимные усилия. Эта задача решается согласно изобретению в связи с признаками ограничительной части за счет признаков отличительной части независимого пункта формулы изобретения, при этом быстродействующий зажим для создания зажимного усилия снабжен рычажно-коленным затвором, состоящим из двух соединенных друг с другом посредством соединительного шарнира шарнирных рычагов, которые своими свободными концами посредством присоединительных шарниров шарнирно соединены с механически раздвигаемыми или сдвигаемыми конструктивными элементами быстродействующего зажима. Посредством такого рычажно-коленного затвора возможно изменение конструкции всех управляемых посредством резьбы или эксцентриков зажимов ранорасширительных устройств таким образом, чтобы при затрате только небольшого усилия осуществлялись очень высокие зажимные усилия, будь то для зажимов, предназначенных для имеющих форму стержней круглых фиксаторов, или шарообразных шарнирных элементов таких фиксаторов. Другое преимущество этого предлагаемого изобретением быстродействующего зажима заключается в том, что рычаг управления должен перемещаться только в небольшом угловом диапазоне, чтобы переводиться из положения регулировки зажатого фиксатора или соединительного кронштейна в очень прочно зажатое положение так, чтобы рычагу управления, как, например, это происходит у винтовых зажимов, для приведения в действие не требовался большой свободный радиус, который, возможно, отсутствует в операционном поле. Предпочтительные варианты осуществления предмета изобретения содержатся в последующих зависимых пунктах формулы изобретения и в комбинации с ними. В соответствии с одним из особенно предпочтительных вариантов осуществления приводимый в действие вручную рычаг управления выполнен непосредственно на одном из шарнирных рычагов коленного затвора, причем этот рычаг управления ориентирован по одной линии с соединительным шарниром и ближайшим присоединительным шарниром, благодаря чему также снижены затраты на изготовление быстродействующего зажима. В зависимости от предположительно имеющихся в распоряжении условий площади и ситуации встраивания такой рычаг управления может быть предпочтительно также расположен сбоку от шарнирного рычага, что значительно увеличивает свободу конструктора. По другому предпочтительному варианту осуществления предлагаемого изобретением быстродействующего зажима приемная часть выполнена в виде частично охватывающего фиксатора или шарнирного шарика трубного хомута, у которого на находящихся только на небольшом расстоянии друг от друга противоположных концах трубного хомута имеются присоединительные шарниры, причем расположенные на них шарнирные рычаги проходят оба в одну общую сторону примерно в тангенциальном направлении и там посредством общего соединительного шарнира соединены друг с другом. Оси шарниров лежат в зажатом положении на одной общей линии, по которой две эти оси присоединительных шарниров прижаты друг к другу. Чтобы из этого зажатого положения попасть в только слегка ослабленное положение регулировки фиксатора в быстродействующем зажиме, ось соединительного шарнира должна быть отклонена в только незначительно более радиальное направление рычага управления, что может быть осуществлено при затрате очень небольшого усилия, также как и новое прочное зажатое положение может быть снова получено при затрате такого же небольшого усилия. Даже для физически менее сильных операторов и женщин-операторов при этом возможно незатруднительное использование быстродействующего зажима и, вместе с тем, всего ранорасширительного устройства. В частности, для замены фиксаторов или для чистки ранорасширительного устройства трубный хомут предпочтительно в области, расположенной напротив присоединительных шарниров, снабжен другим шарниром или же двумя соединенными стыковочным элементом шарнирами, так что уже угол раскрытия рычага управления, равный примерно 90, приводит к тому, что трубный хомут может почти полностью откидываться так, чтобы каждый удерживаемый в нем фиксатор или каждый шарнирный ша-1 019909 рик мог свободно выниматься оттуда. В одном из особенно предпочтительных вариантов осуществления изобретения три таких быстродействующего зажима объединены в один центральный зажим, при этом выполнены два параллельно расположенных быстродействующих зажима для двух фиксаторов, которые в этом случае образуют ранорасширительную раму, а третий быстродействующий зажим для крепления выполнен на шарнирном шарике соединительного кронштейна для центрального держателя операционного стола, так что в целом при только небольшой занимаемой площади для приведения в действие быстродействующих зажимов может быть реализован наибольший возможный диапазон регулирования фиксаторов на соединительном кронштейне. Первый шарнирный рычаг быстродействующего зажима состоит при этом предпочтительно из двух находящихся на расстоянии друг от друга планок, которые расположены с обеих сторон первого присоединительного шарнира и соединительного шарнира, причем второй шарнирный рычаг расположен между этими планками и выполнен в форме стержня, и в общем соединительном шарнире во втором шарнирном рычаге расположен фиксирующий валик, который снабжен отпирающимся стопорным устройством, предназначенным для взаимной блокировки перемещения двух шарнирных рычагов. Посредством этого стопорного устройства обеспечивается возможность фиксации рычажно-коленного затвора, который в положении зажима обеспечивает блокировку с квази-самоторможением, когда он отвернут незначительно за пределы находящегося на одной линии положения общих осей шарниров, в только слегка повернутом в направлении открытия положении регулировки фиксатора. Предпочтителен также другой ленточный трубный хомут, который также включает в себя приемную часть и имеет проходящие примерно тангенциально и крестообразно продолжения, на концах которых установлены присоединительные шарниры, причем два находящихся под углом друг к другу шарнирных рычага соединены друг с другом посредством общего соединительного шарнира так, что при ориентации этих трех шарниров по одной линии в шарнирных рычагах создается усилие сжатия, которое, в свою очередь, вызывает усилия растяжения в концах продолжений и таким образом стягивает трубный хомут подобно затягиваемой ленте и, таким образом, создают зажимное усилие. Другой предпочтительный вариант быстродействующего зажима может быть выполнен в виде разжимных клещей, ручки для приведения в действие которых снабжены присоединительными шарнирами для шарнирных рычагов, которые, в свою очередь, соединены друг с другом слегка под углом посредством общего соединительного шарнира, так что при приведении этих трех шарниров на одну общую линию может создаваться зажимное усилие, действующее на головку клещей, выполненную в виде приемной части для фиксатора или шарнирного шарика фиксатора. Осуществление этого основного технического принципа быстродействующих зажимов посредством рычажно-коленных затворов возможно также для быстродействующих зажимов, которые состоят из Uобразного основного корпуса, и приемные части которых расположены в области свободных концов параллельных друг другу балок, причем сзади поперек через балки проходит стяжная шпилька, которая с наружной стороны опирается на одну из балок, а с противоположной стороны снабжена присоединительным шарниром для шарнирного рычага, второй шарнирный рычаг на обращенной к этому присоединительному шарниру балке установлен на ней посредством второго присоединительного шарнира, и оба шарнирных рычага несколько под углом соединены друг с другом соединительным шарниром так, что при приведении на одну общую линию создается сжимающее зажимное усилие. Все возможные варианты осуществления предлагаемого изобретением быстродействующего зажима позволяют при только небольшом перемещении рычага управления создавать высокое зажимное усилие, благодаря чему гарантирована высокая надежность в работе при использовании быстродействующих зажимов. Ниже один из примеров осуществления изобретения описан более подробно с помощью чертежей,на которых показано: фиг. 1 - ранорасширительное устройство, снабженное тремя быстродействующими зажимами, на пространственном виде; фиг. 2 - ранорасширительное устройство, показанное на фиг. 1, на виде сбоку в зажатом положении всех быстродействующих зажимов на виде сбоку; фиг. 3 - ранорасширительное устройство, показанное на фиг. 2, в положении регулирования и положении извлечения двух быстродействующих зажимов фиксаторов; фиг. 4 - покомпонентное изображение одного быстродействующего зажима центрального зажима,состоящего из трех быстродействующих зажимов, на трехмерном виде. Изображенное ранорасширительное устройство состоит из центрального зажима 16, включающего в себя три быстродействующих зажима 18; 19; 20, каждый из которых зажимает один шарнирный шарик 2, из которых соответствующий заднему быстродействующему зажиму 20 шарнирный шарик 2 с соединительным кронштейном 15 для крепления ранорасширительного устройства принадлежит центральному держателю на операционном столе, а два других шарнирных шарика 2 - фиксаторам 3, которые растягивают ранорасширительную раму. Каждый отдельный из трех имеющихся быстродействующих зажимов 18; 19; 20 выполнен в виде трубного хомута 10, который соответственно выполнен в виде приемной части 1 для шарнирного шарика 2, и почти полностью охватывает его, при этом присоединительные шарниры 5; 6 расположены на находящихся только на небольшом расстоянии друг от друга концах трубного хомута 10, в которых оба шарнирных рычага 7; 8 вместе проходят назад примерно в тангенциальном направлении и там соединены друг с другом посредством соединительного шарнира 4. Шарнирный рычаг 7 состоит при этом из двух отдельных планок 17, которые с обеих сторон снаружи зафиксированы на первом присоединительном шарнире 5, а также выполненном в виде стержня втором шарнирном рычаге 8, который проходит прямолинейно дальше назад и образует рычаг 9 управления. Обе образующие шарнирный рычаг 7 планки 17 соединены другой фиксирующей осью 23, которая одновременно служит ограничителем перемещения рычага 9 управления в направлении закрытия, а именно, несколько за пределы положения зажима, так что в положении зажима рычага 9 управления создается своего рода самоторможение рычажно-коленного затвора. Ось соединительного шарнира 4 установлена в накладках 17 без возможности вращения и выполнена в виде фиксирующего валика 13 так, что поворот рычага 9 управления и вместе с тем шарнирного рычага 8 вокруг соединительного шарнира 4 блокируется с помощью стопорного пальца 14, у которого имеются упорные поверхности фиксации, соответствующие фиксирующему валику 13. Рычаг 9 управления в положении регулировки фиксатора зажат так, что без приведения в действие стопорного пальца 14 возможно только ограниченное открытие рычажно-коленного затвора, т.е. фиксаторы перемещаются,преодолевая небольшую силу трения, и регулируются, но не могут быть извлечены из приемной части 1. После приведения в действие стопорного пальца 14 рычажно-коленный затвор может быть полностью открыт, и шарнирный шарик 2 вынут из приемной части 1. Для облегчения замены шарнирного шарика 2 трубный хомут в области, противоположной присоединительным шарнирам 5; 6, снабжен двумя другими шарнирами 11 и расположенным между ними стыковочным элементом 12, благодаря чему, в частности, у изображенного на чертеже центрального зажима 16 имеются как бы одна неподвижная часть зажима и три шарнирно соединенных с ней стяжных хомута в качестве подвижных конструктивных элементов. На чертеже не изображены другие быстродействующие зажимы, у которых процессы зажатия, осуществляющиеся посредством резьбы или эксцентрика, заменены рычажно-коленными затворами, что может осуществляться у всех известных быстродействующих зажимов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Быстродействующий зажим ранорасширительного устройства, содержащий по меньшей мере одну зажимаемую приемную часть по меньшей мере для одного фиксатора и/или одного шарнирного шарика фиксатора, отличающийся тем, что для создания зажимного усилия он снабжен рычажно-коленным затвором из двух соединенных друг с другом посредством соединительного шарнира (4) шарнирных рычагов (7; 8), которые своими свободными концами посредством присоединительных шарниров (5; 6) шарнирно соединены с механически раздвигаемыми или сдвигаемыми конструктивными элементами быстродействующего зажима (18; 19; 20), при этом первый шарнирный рычаг (7) состоит из двух находящихся на расстоянии друг от друга планок (17), которые расположены с обеих сторон первого присоединительного шарнира (5) и соединительного шарнира (4), причем в соединительном шарнире (4) расположен фиксирующий валик (13), который снабжен отпираемым стопорным устройством, предназначенным для взаимной блокировки перемещения двух шарнирных рычагов (7; 8), причем фиксирующий валик (13) установлен без возможности проворачивания в планках (17) первого шарнирного рычага (7), при этом под прямым углом и со смещением оси поперек фиксирующего валика (13) через соединительный шарнир (4) проходит освобождаемый стопорный палец (14), который в неприведенном в действие состоянии блокирует быстродействующий зажим (18; 19; 20) с только небольшим зажимным усилием, при этом второй шарнирный рычаг (8) содержит приводимый в действие вручную рычаг (9) управления. 2. Быстродействующий зажим по п.1, отличающийся тем, что рычаг (9) управления ориентирован по одной линии с соединительным шарниром (4) и ближайшим присоединительным шарниром (6). 3. Быстродействующий зажим по п.1, отличающийся тем, что приемная часть (1) выполнена по типу частично охватывающего фиксатор (3) или шарнирный шарик (2) трубного хомута (10), присоединительные шарниры (5; 6) расположены на находящихся только на небольшом расстоянии друг от друга противоположных концах трубного хомута (10), а оба шарнирных рычага (7; 8) проходят в одну общую сторону и там посредством соединительного шарнира (4) соединены друг с другом, при этом оси шарниров (4; 5; 6) лежат в положении зажима на одной линии, а оси двух присоединительных шарниров (5; 6) удерживаются прижатыми друг к другу, при этом в положении регулировки или извлечения фиксатора(3) ось соединительного шарнира (4) незначительно или сильнее отклонена из этого положения в более радиальное направление. 4. Быстродействующий зажим по п.3, отличающийся тем, что трубный хомут (10) в области, расположенной напротив присоединительных шарниров (5; 6), снабжен дополнительным шарниром (11) или двумя соединенными стыковочным элементом (12) шарнирами (11). 5. Быстродействующий зажим по п.1, отличающийся тем, что он выполнен в виде центрального зажима с тремя быстродействующими зажимами (18; 19; 20) для двух фиксаторов (3) и соединительного кронштейна (15) для центрального держателя операционного стола.
