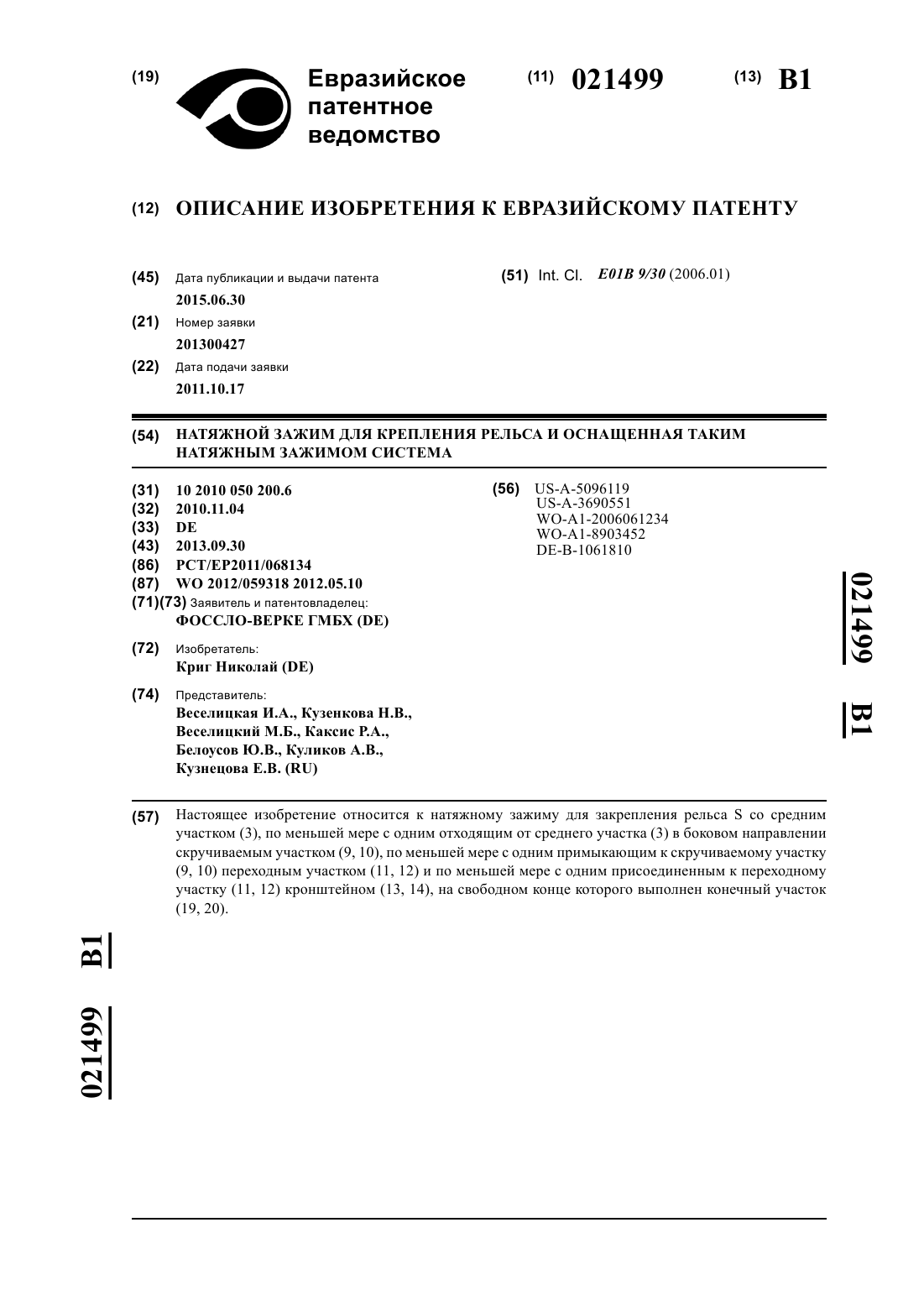

E01B 9/30 — с помощью пружинных стальных зажимов

Номер патента: 21499

Опубликовано: 30.06.2015

Автор: Криг Николай

МПК: E01B 9/30

Метки: зажимом, рельса, натяжной, оснащенная, таким, зажим, крепления, натяжным, система

Формула / Реферат:

1. Натяжной зажим для закрепления рельса (S) со средним участком (3) по меньшей мере с одним отходящим от среднего участка (3) в боковом направлении скручиваемым участком (9, 10), по меньшей мере с одним примыкающим к скручиваемому участку (9, 10) переходным участком (11, 12) и по меньшей мере с одним присоединенным к переходному участку (11, 12) кронштейном (13, 14), на свободном конце которого выполнен конечный участок (19, 20), посредством...

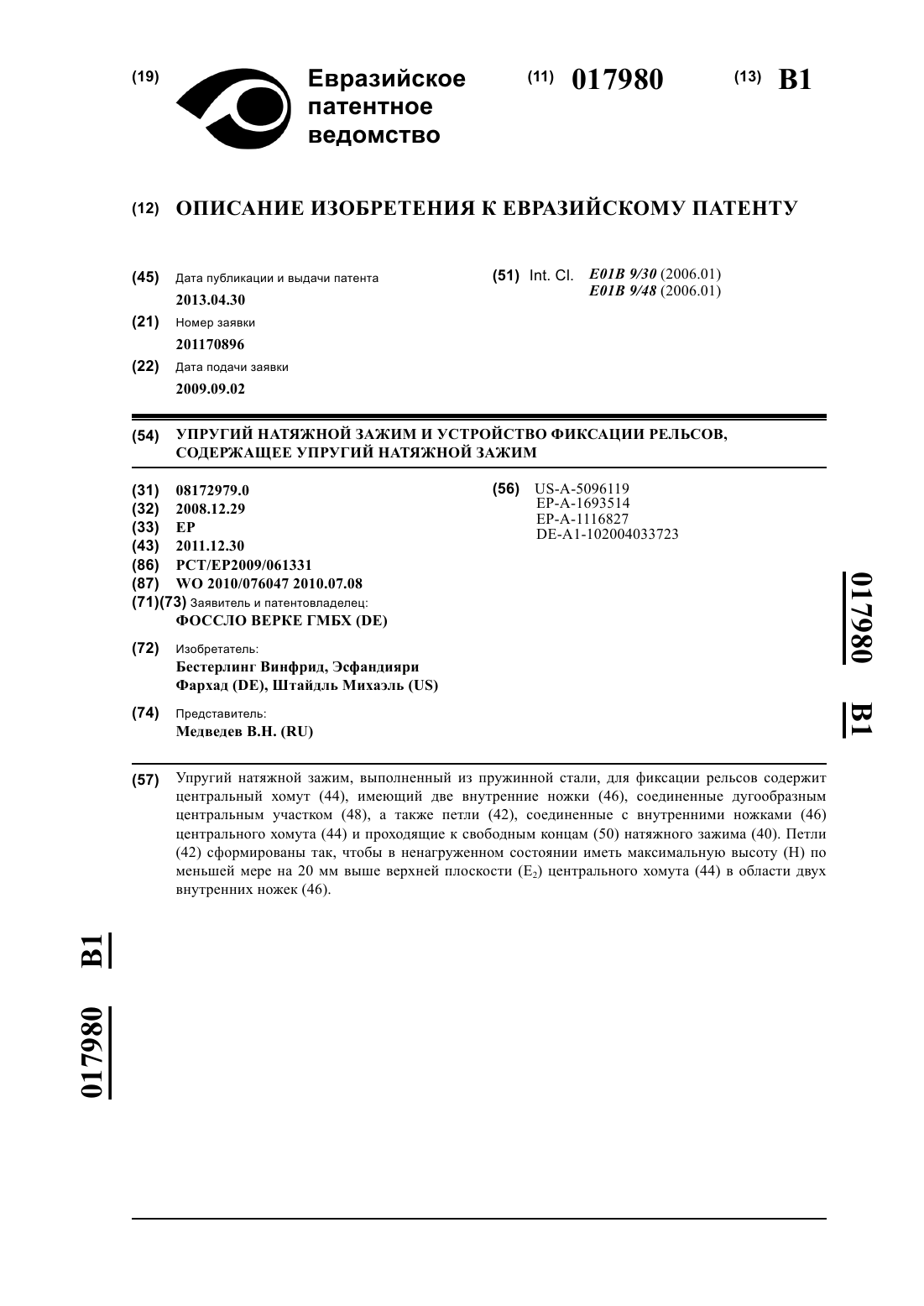

Номер патента: 17980

Опубликовано: 30.04.2013

Авторы: Эсфандияри Фархад, Бестерлинг Винфрид, Штайдль Михаэль

МПК: E01B 9/48, E01B 9/30

Метки: упругий, содержащее, рельсов, натяжной, зажим, устройство, фиксации

Формула / Реферат:

1. Упругий натяжной зажим для фиксации рельсов, выполненный из пружинной стали, содержащийцентральный хомут (44), имеющий две внутренние ножки (46), соединенные дугообразным центральным участком (48);петли (42), соединенные внутренними ножками (46) центрального хомута (44) и проходящие в направлении свободных концов (50) натяжного зажима (40),отличающийся тем, что петли (42) выполнены так, чтобы каждая из них имела в ненагруженном состоянии...

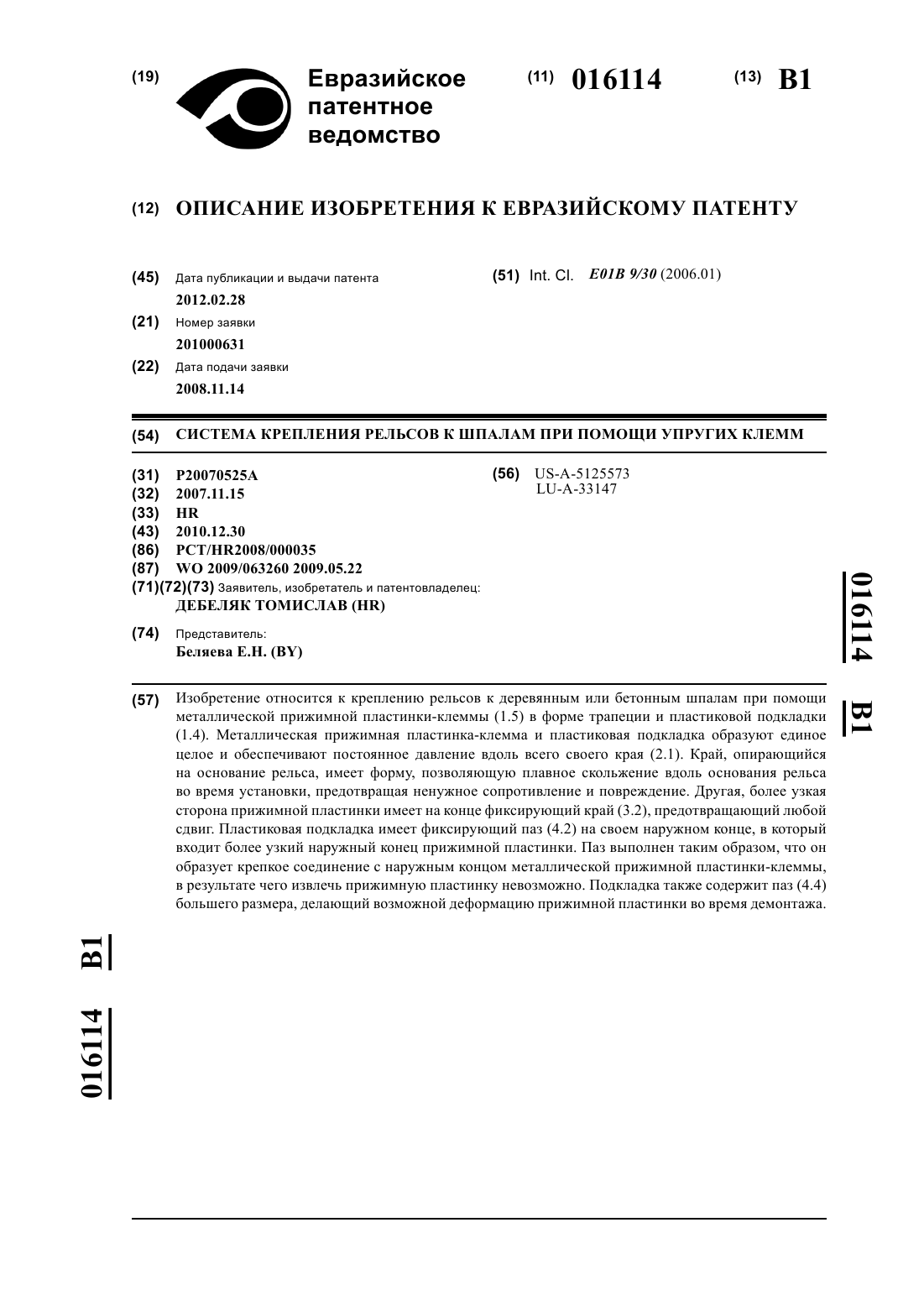

Номер патента: 16114

Опубликовано: 28.02.2012

Автор: Дебеляк Томислав

МПК: E01B 9/30

Метки: клемм, рельсов, система, крепления, шпалам, помощи, упругих

Формула / Реферат:

1. Система крепления рельсов (фиг. 1, поз. 1.2) к деревянным или бетонным железнодорожным шпалам (фиг. 1, поз. 1.1) упругими клеммами согласно изобретению с использованием соответствующих шурупов, а также путевых шурупов (фиг. 1, поз. 1.6), отличающаяся тем, что подкладка (фиг. 1, поз. 1.4 и фиг. 4), имеющая круглое отверстие (фиг. 4, поз. 4.5), предназначенное для прохождения через него соответствующего, обычно путевого, шурупа (фиг. 1, поз....

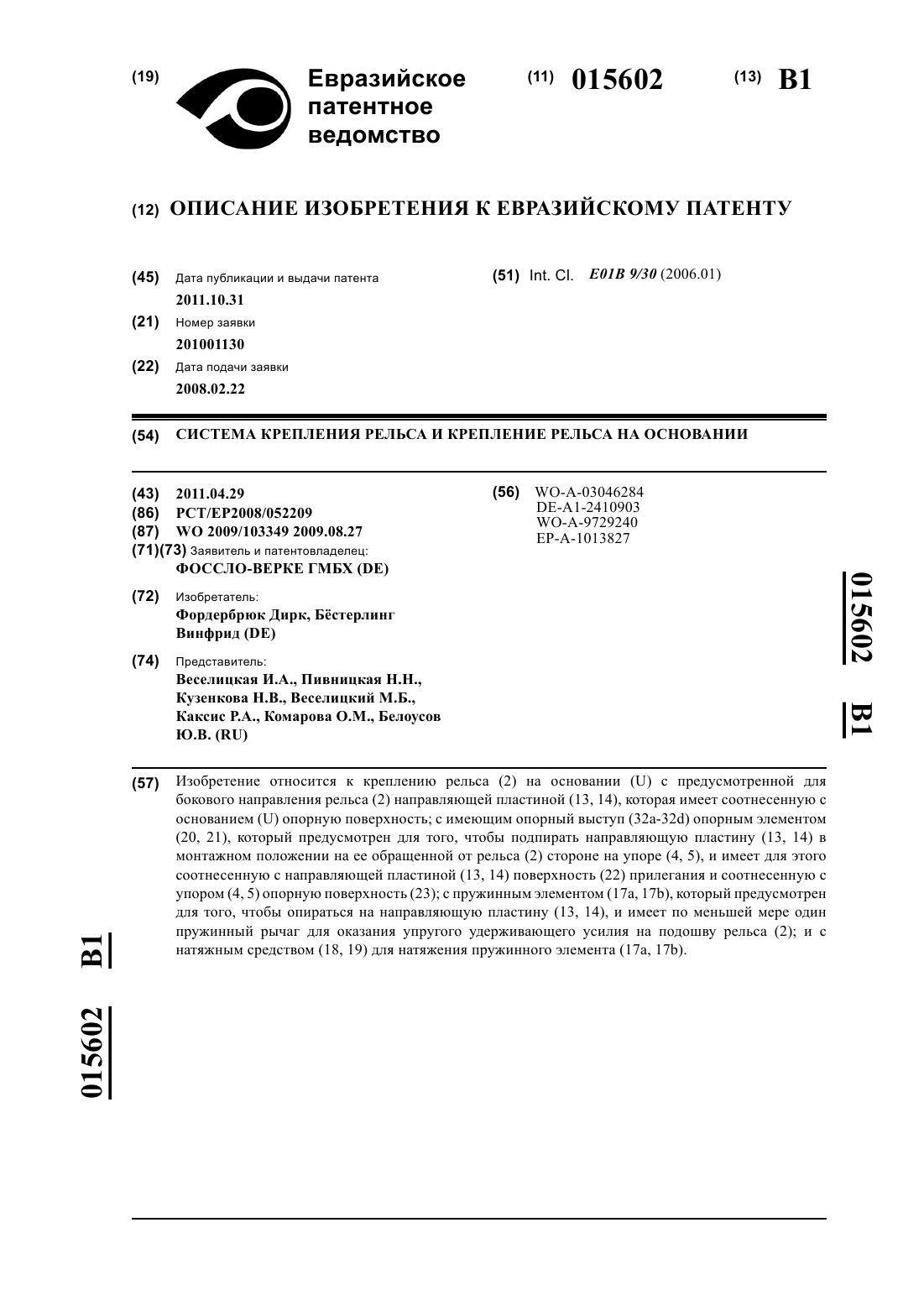

Номер патента: 15602

Опубликовано: 31.10.2011

Авторы: Фордербрюк Дирк, Бёстерлинг Винфрид

МПК: E01B 9/30

Метки: система, рельса, основании, крепление, крепления

Формула / Реферат:

1. Система крепления рельса (2) на основании (U)с предусмотренной для бокового направления рельса (2) направляющей пластиной (13, 14), которая имеет соотнесенную с основанием (U) опорную поверхность;с опорным элементом (20, 21), который предусмотрен для того, чтобы подпирать направляющую пластину (13, 14) в монтажном положении на ее обращенной от рельса (2) стороне на упоре (4, 5), и имеет для этого соотнесенную с направляющей пластиной (13, 14)...

Номер патента: 8658

Опубликовано: 29.06.2007

Авторы: Лёвин Борис Алексеевич, Круглов Валерий Михайлович, Аксёнов Юрий Николаевич, Богачев Андрей Юрьевич

МПК: E01B 9/30, E01B 9/38

Метки: скрепление, рельсовое

Формула / Реферат:

Промежуточное рельсовое скрепление, содержащее анкер с направленными вниз хвостовиками, жестко установленный в железобетонной шпале, каждая головка которого имеет два разнесенных вдоль рельса кронштейна и выполнена с выступами для взаимодействия с верхней поверхностью шпалы, амортизирующую подрельсовую прокладку, расположенную между головками анкера на подрельсовой части шпалы, две пружинные клеммы, надетые на головки анкера и выполненные с...

Номер патента: 6085

Опубликовано: 25.08.2005

Авторы: Дубневич Ярослав Васильевич, Костюк Михаил Дмитриевич

МПК: E01B 9/08, E01B 9/30

Метки: анкер, рельсового, крепления

Формула / Реферат:

Анкер для рельсового крепления, содержащий предназначенную для установки пружинной клеммы головку и хвостовик, выполненный из вертикальных стенок, соединенных отдельными поперечными ребрами, образующими поперечные борта, между которыми в плоскости продольного сечения хвостовика выполнены сквозные окна разной высоты - меньшей в верхней части и большей на периферии хвостовика, а в нижней части головки выполнена опорная площадка, направленная...

Номер патента: 5514

Опубликовано: 24.02.2005

Авторы: Дубневич Ярослав Васильевич, Костюк Михаил Дмитриевич, Кирпа Георгий Николаевич

МПК: E01B 9/48, E01B 9/30

Метки: скрепление, рельсовое

Формула / Реферат:

1. Рельсовое скрепление, расположенное в углублении железобетонной основы симметрично рельсу, которое содержит прутковые пружинные клеммы, концы внутренних ветвей которых выгнуты навстречу одна другой в виде петель, расположенных внутри дугообразной зоны внешней ветви, подрельсовую электроизолирующую прокладку, упорные металлические и электроизолирующие элементы с отверстиями, расположенные с каждой стороны подошвы рельса, электроизолирующие...

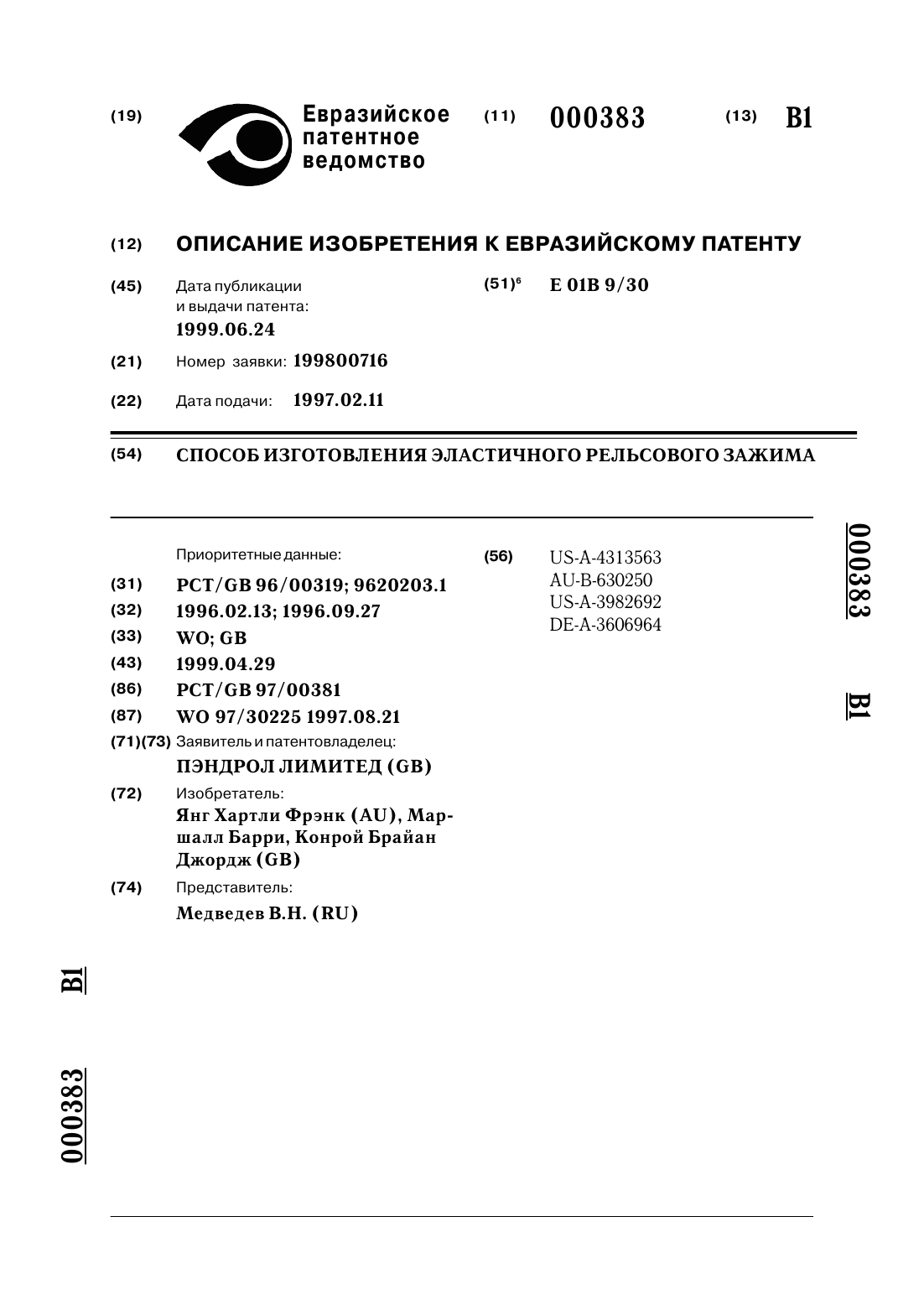

Номер патента: 383

Опубликовано: 24.06.1999

Авторы: Янг Хартли Фрэнк, Конрой Брайан Джордж, Маршалл Барри

МПК: E01B 9/30

Метки: изготовления, способ, эластичного, зажима, рельсового

Формула / Реферат:

1. Способ изготовления рельсового зажима 13, предназначенного для крепления рельса к лежащей под рельсом пластине или шпале и состоящего из основания 12, подогнанного к опорной поверхности в бороздке, которая сделана в шпале, или к крепежному устройству, установленному на ней, и двух строго параллельных элементов 14, исходящих из основания 12 и вытянутых в сторону зацепляющей части рельса, при этом эти вытянутые параллельные элементы 14 изогнуты...

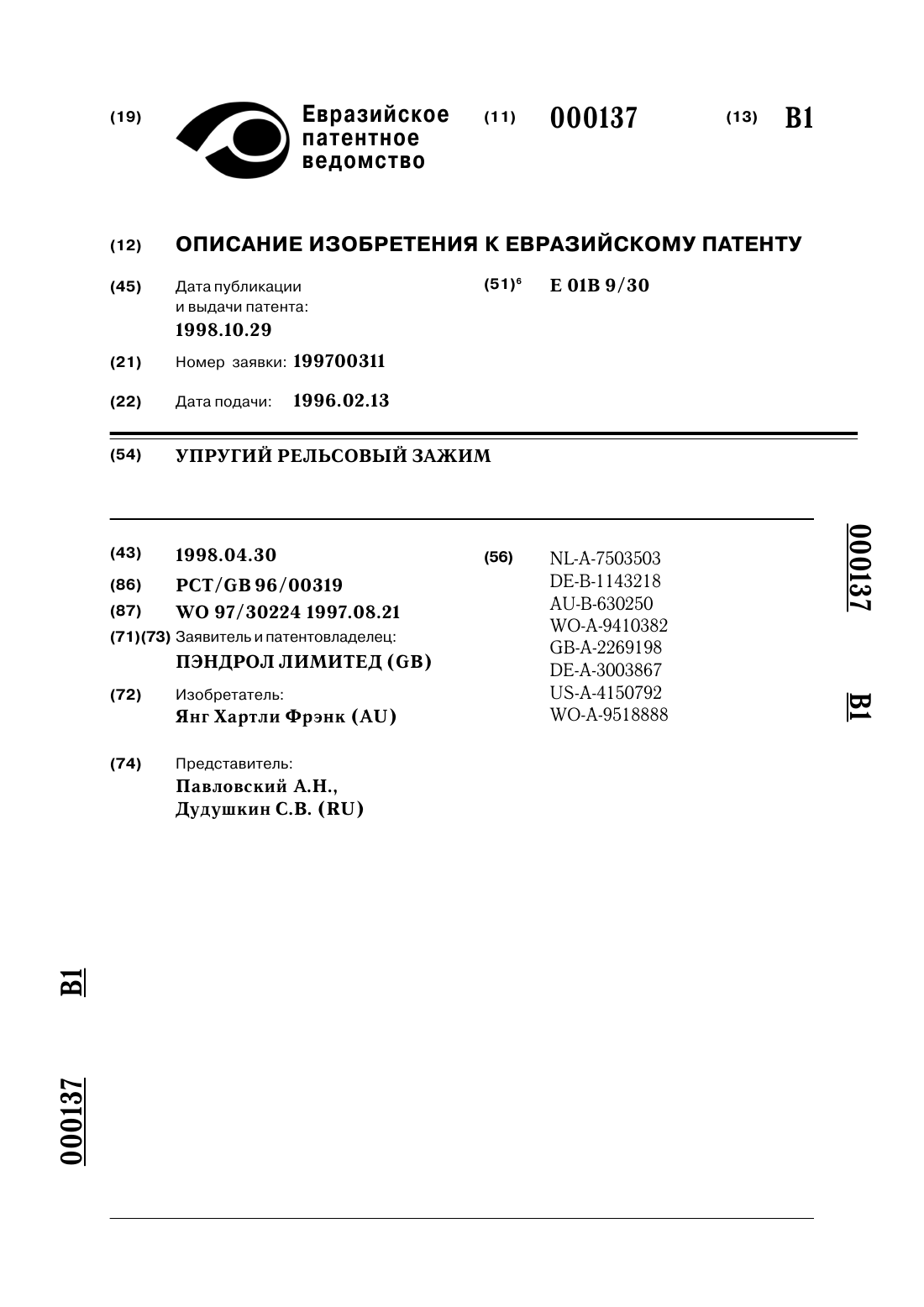

Номер патента: 137

Опубликовано: 29.10.1998

Автор: Янг Хартли Фрэнк

МПК: E01B 9/30

Метки: рельсовый, зажим, упругий

Формула / Реферат:

1. Упругий рельсовый зажим (10) для крепления рельса к лежащей под ним рельсовой подкладке или рельсовой накладке (1), отличающийся тем, что рельсовый зажим (10) состоит из двух по существу параллельных элементов (19), изогнутых в форме буквы Д, образуя переднюю часть (16), выполненную с возможностью укладки на подошву рельса, причем передняя часть (16) образована соответствующими свободными концами (18) по существу параллельных элементов (19),...
