Фиксирующий зажим для настенной установки электрического устройства

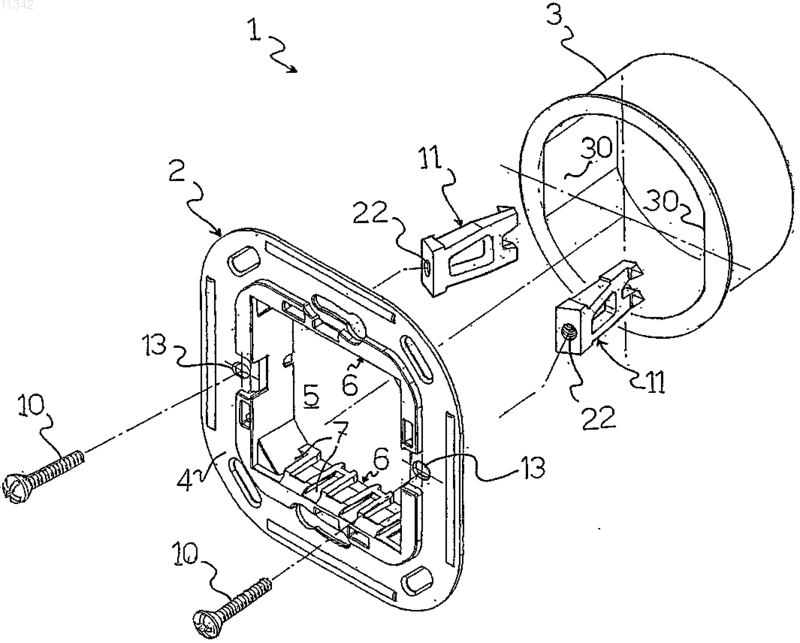

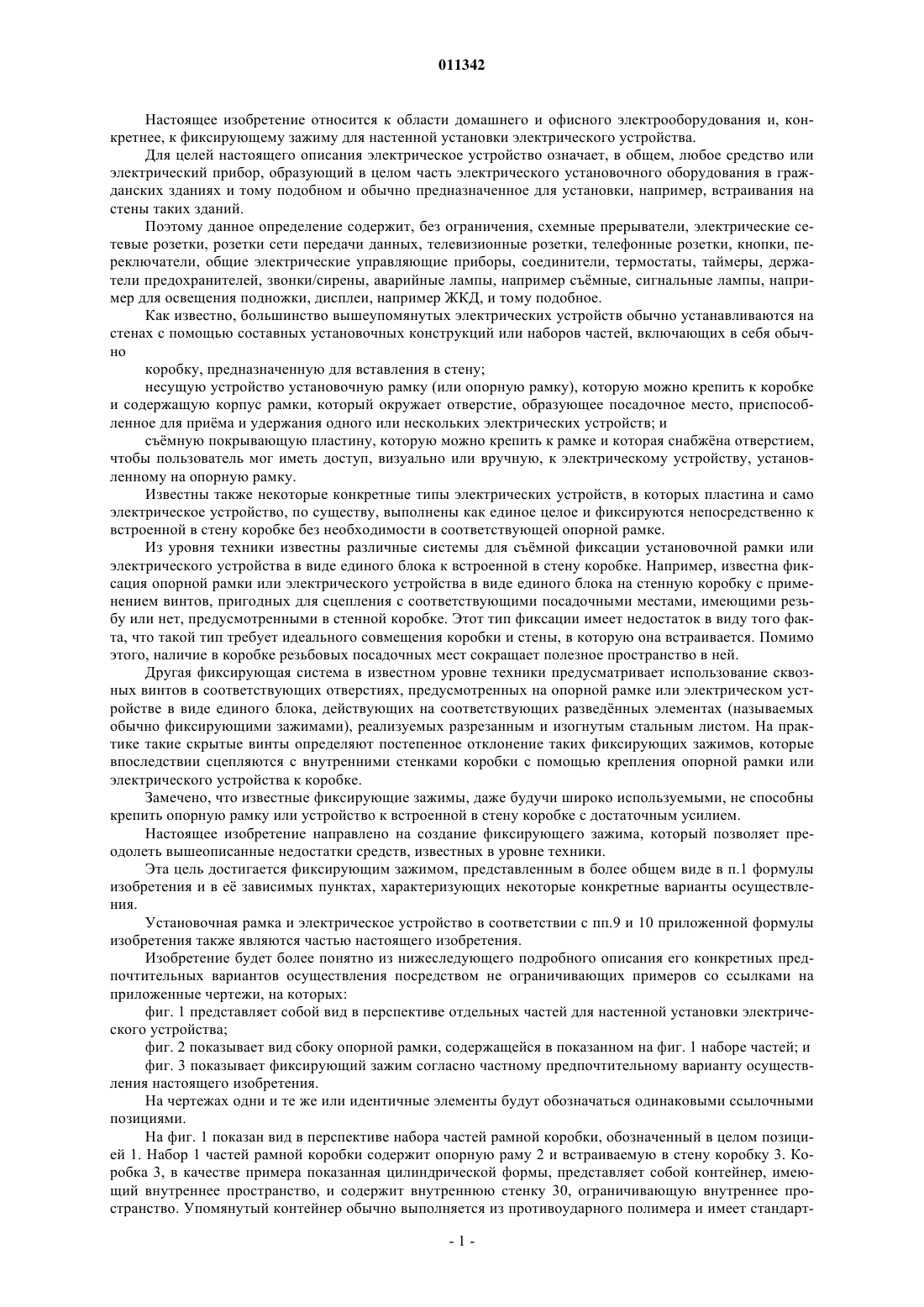

011342 Настоящее изобретение относится к области домашнего и офисного электрооборудования и, конкретнее, к фиксирующему зажиму для настенной установки электрического устройства. Для целей настоящего описания электрическое устройство означает, в общем, любое средство или электрический прибор, образующий в целом часть электрического установочного оборудования в гражданских зданиях и тому подобном и обычно предназначенное для установки, например, встраивания на стены таких зданий. Поэтому данное определение содержит, без ограничения, схемные прерыватели, электрические сетевые розетки, розетки сети передачи данных, телевизионные розетки, телефонные розетки, кнопки, переключатели, общие электрические управляющие приборы, соединители, термостаты, таймеры, держатели предохранителей, звонки/сирены, аварийные лампы, например съмные, сигнальные лампы, например для освещения подножки, дисплеи, например ЖКД, и тому подобное. Как известно, большинство вышеупомянутых электрических устройств обычно устанавливаются на стенах с помощью составных установочных конструкций или наборов частей, включающих в себя обычно коробку, предназначенную для вставления в стену; несущую устройство установочную рамку (или опорную рамку), которую можно крепить к коробке и содержащую корпус рамки, который окружает отверстие, образующее посадочное место, приспособленное для прима и удержания одного или нескольких электрических устройств; и съмную покрывающую пластину, которую можно крепить к рамке и которая снабжна отверстием,чтобы пользователь мог иметь доступ, визуально или вручную, к электрическому устройству, установленному на опорную рамку. Известны также некоторые конкретные типы электрических устройств, в которых пластина и само электрическое устройство, по существу, выполнены как единое целое и фиксируются непосредственно к встроенной в стену коробке без необходимости в соответствующей опорной рамке. Из уровня техники известны различные системы для съмной фиксации установочной рамки или электрического устройства в виде единого блока к встроенной в стену коробке. Например, известна фиксация опорной рамки или электрического устройства в виде единого блока на стенную коробку с применением винтов, пригодных для сцепления с соответствующими посадочными местами, имеющими резьбу или нет, предусмотренными в стенной коробке. Этот тип фиксации имеет недостаток в виду того факта, что такой тип требует идеального совмещения коробки и стены, в которую она встраивается. Помимо этого, наличие в коробке резьбовых посадочных мест сокращает полезное пространство в ней. Другая фиксирующая система в известном уровне техники предусматривает использование сквозных винтов в соответствующих отверстиях, предусмотренных на опорной рамке или электрическом устройстве в виде единого блока, действующих на соответствующих разведнных элементах (называемых обычно фиксирующими зажимами), реализуемых разрезанным и изогнутым стальным листом. На практике такие скрытые винты определяют постепенное отклонение таких фиксирующих зажимов, которые впоследствии сцепляются с внутренними стенками коробки с помощью крепления опорной рамки или электрического устройства к коробке. Замечено, что известные фиксирующие зажимы, даже будучи широко используемыми, не способны крепить опорную рамку или устройство к встроенной в стену коробке с достаточным усилием. Настоящее изобретение направлено на создание фиксирующего зажима, который позволяет преодолеть вышеописанные недостатки средств, известных в уровне техники. Эта цель достигается фиксирующим зажимом, представленным в более общем виде в п.1 формулы изобретения и в е зависимых пунктах, характеризующих некоторые конкретные варианты осуществления. Установочная рамка и электрическое устройство в соответствии с пп.9 и 10 приложенной формулы изобретения также являются частью настоящего изобретения. Изобретение будет более понятно из нижеследующего подробного описания его конкретных предпочтительных вариантов осуществления посредством не ограничивающих примеров со ссылками на приложенные чертежи, на которых: фиг. 1 представляет собой вид в перспективе отдельных частей для настенной установки электрического устройства; фиг. 2 показывает вид сбоку опорной рамки, содержащейся в показанном на фиг. 1 наборе частей; и фиг. 3 показывает фиксирующий зажим согласно частному предпочтительному варианту осуществления настоящего изобретения. На чертежах одни и те же или идентичные элементы будут обозначаться одинаковыми ссылочными позициями. На фиг. 1 показан вид в перспективе набора частей рамной коробки, обозначенный в целом позицией 1. Набор 1 частей рамной коробки содержит опорную раму 2 и встраиваемую в стену коробку 3. Коробка 3, в качестве примера показанная цилиндрической формы, представляет собой контейнер, имеющий внутреннее пространство, и содержит внутреннюю стенку 30, ограничивающую внутреннее пространство. Упомянутый контейнер обычно выполняется из противоударного полимера и имеет стандарт-1 011342 ные размеры. Опорная рамка 2 содержит корпус 4, имеющий форму, по существу, плоской рамки, например, но не только, четырхугольной со скруглнными углами. В качестве примера рамный корпус 4 опорной рамки 2 показан практически квадратной формы. Рамный корпус 4 опорной рамки 2 расположен вокруг установочного окна 5, образуя установочное посадочное место, предназначенное для введения или удержания одного или нескольких электрических устройств, не показанных на чертежах. На установочном окне 5 имеется две обращнных друг к другу стенки 6 опорной рамки 2, причм каждая содержит множество запорных элементов 7, которые выступают из стенок 6 в направлении к установочному окну 5. Такие запорные элементы 7 выполнены для взаимодействия с противоположными сторонами электрических устройств, устанавливаемых в опорную рамку 2. Предпочтительно, такие запорные элементы 7 обеспечивают фиксацию электрического устройства в опорной рамке 2 путем введения в паз и защлкивания. Опорная рамка 2 содержит также фиксирующие средства 10, 11 для съмной фиксации опорной рамки 2 к встраиваемой в стену коробке 3. В частности, такие фиксирующие средства содержат, преимущественно, фиксирующие или вилочные зажимы 11, и регулировочные винты, взаимодействующие с такими фиксирующими зажимами, для возможности постепенно изменять угол наклона(показан на фиг. 2), образованный между такими зажимами 11 и опорной рамкой 2. Регулировочные винты проходят в соответствующие отверстия 13, выполненные в опорной рамке 2 для ввода в соответствующее резьбовое отверстие, выполненное в соответствующем фиксирующем зажиме 11. Как показано на фиг. 1, в особенно предпочтительном варианте осуществления опорная рамка 2 включает в себя пару фиксирующих зажимов 11, связанных с соответствующими регулировочными винтами 10 и расположенными на соответствующих противоположных сторонах рамного корпуса 4 опорной рамки 2. В отношении фиг. 2, где показан вид сбоку опорной рамки 2, изображнной на фиг. 1, следует заметить, что фиксирующие зажимы 11 имеют такое конструктивное размещение, что, затягивая регулировочные винты 10, можно изменять угол наклона , образованный между фиксирующими зажимами 11 и рамным корпусом 4 опорной рамки 2, до тех пор, пока не будет достигнуто состояние фиксации, при которой фиксирующие зажимы 11 сцепляются с внутренними стенками коробки 3 для закрепления в ней опорной рамки 2. Особенно предпочтительный вариант осуществления фиксирующего зажима 11 согласно настоящему изобретению показан более подробно на фиг. 3. Преимущественно, такой фиксирующий зажим 11 изготовлен путем литья под давлением. На практике такой фиксирующий зажим 11 изготовлен методом штамповки, при котором форма заполняется жидким металлом под высоким давлением. В общем, методы штамповки известны специалистам и поэтому не будут описываться более подробно. В предпочтительном варианте зажим 11 изготавливается из сплава "Zama", являющегося сплавом с высоким содержанием цинка и добавлением малого количества меди, алюминия и магния. В особенно предпочтительном варианте осуществления фиксирующий зажим 11 имеет минимальную толщину немного больше чем 1,5 мм, предпочтительно около 2 мм. Такой зажим включает в себя базовую часть 20, имеющую посадочную поверхность 21, предназначенную для упора в соответствующую часть поверхности на корпусе 4 опорной рамки 2. Базовая часть 20, которая предпочтительно имеет форму небольшого бруска, содержит сквозное отверстие 22 с внутренней резьбой. Отверстие 22 проходит сквозь базовую часть 20, обеспечивая проход регулировочного винта 10, взаимодействующего с фиксирующим зажимом 11. В особенно предпочтительном варианте осуществления посадочная поверхность 21 является плоской, практически перпендикулярной направлению z оси отверстия 22, являющегося направлением ввинчивания регулировочного винта 10. Таким образом, при затягивании регулировочного винта в отверстии 22, посадочная поверхность 21 постепенно наклоняется по отношению к рамному корпусу 4 опорной рамки 2, перемещаясь до достижения положения, в котором посадочная поверхность 21 обращена к соответствующей поверхности и параллельна ей, на рамном корпусе 4 опорной рамки 2. Установочный зажим 11 содержит также по меньшей мере одну захватную или зажимную часть 24,образованную небольшим стержнем 25, имеющим первый конец, закруглнный по радиусу к базовой части 20, и второй противоположный конец, снабжнный выступающим зубцом 26, предназначенным для по меньшей мере частичного внедрения во внутреннюю стенку 30 встроенной коробки 3. Предпочтительно, такой выступающий зубец 26 по существу имеет пирамидальную форму с квадратным или прямоугольным основанием, или имеет форму конуса. В особенно предпочтительном варианте осуществления, показанном на фиг. 3, установочный зажим 11 содержит, в частности, две зажимных части 24, которые направлены от базовой части на некотором расстоянии друг от друга. В фиксирующем зажиме 11 между двумя зажимными частями 24 расположен скрепляющий поперечный стержень 27, отличный от базовой части 20. Предпочтительно, такой скрепляющий стержень 27 находится около концевых участков зажимных частей 24, удалнных от базовой-2 011342 части 20. Тем самым между поперечным стержнем 27, базовой частью 20 и обеими зажимными частями 24 в фиксирующем зажиме 11 образуется открытая полость 28, предназначенная для расположения части винта 10, проходящей по резьбовому отверстию 22, образованному в базовой части 20. На основе описанного выше можно понять, почему фиксирующий зажим 11 согласно настоящему изобретению способен гарантировать лучшее крепление при фиксации опорной рамки 2 настенной коробки 3, обеспечивая тем самым устранение недостатков известных в уровне техники фиксирующих устройств. В частности установлено, что фиксирующий зажим 11 согласно настоящему изобретению гарантирует на 20% более высокую степень удержания по сравнению с известными зажимами, сделанными из перфорированного стального листа. Следует заметить, что независимо от того, что в настоящем описании был приведн конкретный пример, в котором фиксирующие зажимы 11 использованы для фиксации опорной рамки 2 к стенной коробке 3, такие зажимы 11 можно также успешно использовать для фиксации электрических устройств непосредственно к встроенной в стену коробке 3, которые, например, выполнены в виде единого блока,т.е. без использования опорной рамки 2. Очевидно, что специалист будет способен выполнить различные модификации и изменения вышеописанного фиксирующего зажима, оставаясь при этом в пределах объма изобретения, как оно представлено в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фиксирующий зажим (11) для установки электрического устройства или опорной рамки (2) упомянутого электрического устройства на встроенной в стену коробке (3), при этом упомянутый фиксирующий зажим (11) выполнен с возможностью взаимодействия с регулировочным винтом (10) для зацепления с внутренней стенкой (30) упомянутой коробки (3) для крепления упомянутого электрического устройства или упомянутой опорной рамки (2) к упомянутой коробке (3), характеризующийся тем, что фиксирующий зажим (11) выполнен из металла путем литья под давлением. 2. Фиксирующий зажим (11) по п.1, в котором упомянутый металл представляет собой сплавZama. 3. Фиксирующий зажим (11) по п.1, в котором упомянутый фиксирующий зажим (11) имеет минимальную толщину больше чем 1,5 мм. 4. Фиксирующий зажим (11) по п.3, в котором упомянутая минимальная толщина составляет приблизительно 2 мм. 5. Фиксирующий зажим (11) по любому из предыдущих пунктов, содержащий базовую часть (20), с базовой поверхностью (21), предназначенную для упора в соответствующую часть поверхности на упомянутом электрическом устройстве или опорной рамке 2, причм упомянутая базовая часть (20) содержит отверстие (22) с внутренней резьбой, предназначенное для прохода упомянутого регулировочного винта (10). 6. Фиксирующий зажим (11) по п.5, в котором упомянутая базовая поверхность (21) лежит в плоскости, практически перпендикулярной к направлению (z) оси упомянутого отверстия (22). 7. Фиксирующий зажим (11) по п.5, содержащий по меньшей мере одну захватную часть (24), выполненную в виде небольшого стержня (25), имеющего первый конец, сопряженный по радиусу с упомянутой базовой частью (20), и второй противоположный конец, снабжнный небольшим выступающим зубцом (26), предназначенным для, по меньшей мере, частичного внедрения во внутреннюю стенку (30) упомянутой коробки (3). 8. Фиксирующий зажим (11) по п.7, в котором упомянутая по меньшей мере одна захватная часть(24) выполнена в виде первого и второго захватных элементов (24), сопряженных по радиусу с упомянутой базовой частью (20) и соединнных друг с другом скрепляющим поперечным стержнем (27), отличным от упомянутой базовой части (20). 9. Моноблочное электрическое устройство, фиксируемое к встраиваемой в стену коробке (3), характеризующееся тем, что оно содержит пару фиксирующих зажимов (11) по любому из предыдущих пунктов, предназначенных для фиксации упомянутого электрического устройства к упомянутой коробке(3). 10. Опорная рамка (2) для настенной установки по меньшей мере одного электрического устройства, причм упомянутая рамка (2) фиксируется к встроенной в стену коробке (3), характеризующаяся тем,что она содержит пару фиксирующих зажимов (11) по любому из пп.1-8, предназначенных для фиксации упомянутой опорной рамки (2) к упомянутой коробке (3).
