Концевой или соединительный зажим с узлом фиксации для подвесного кабеля с оплеткой

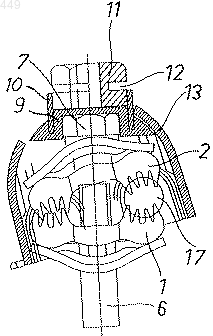

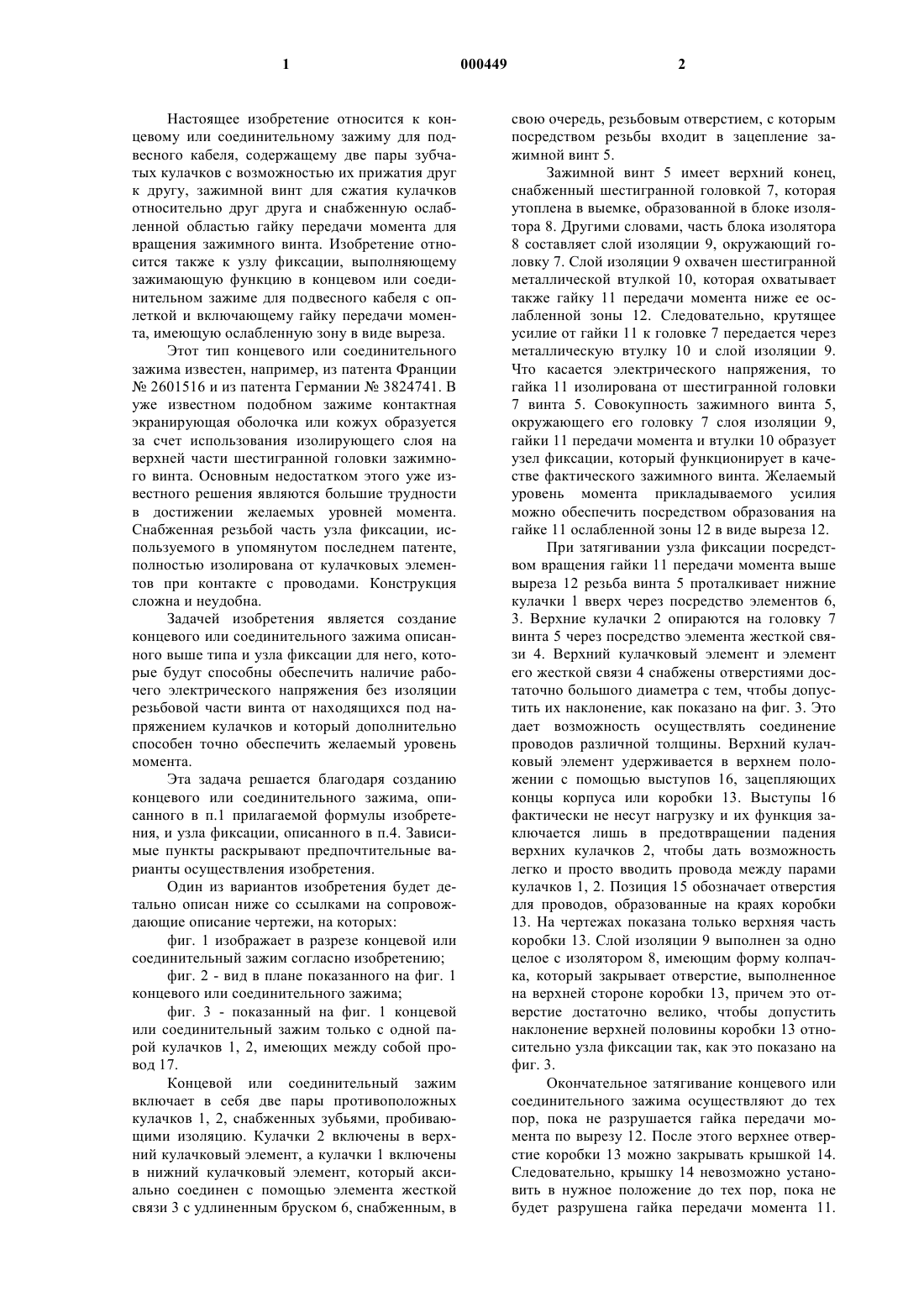

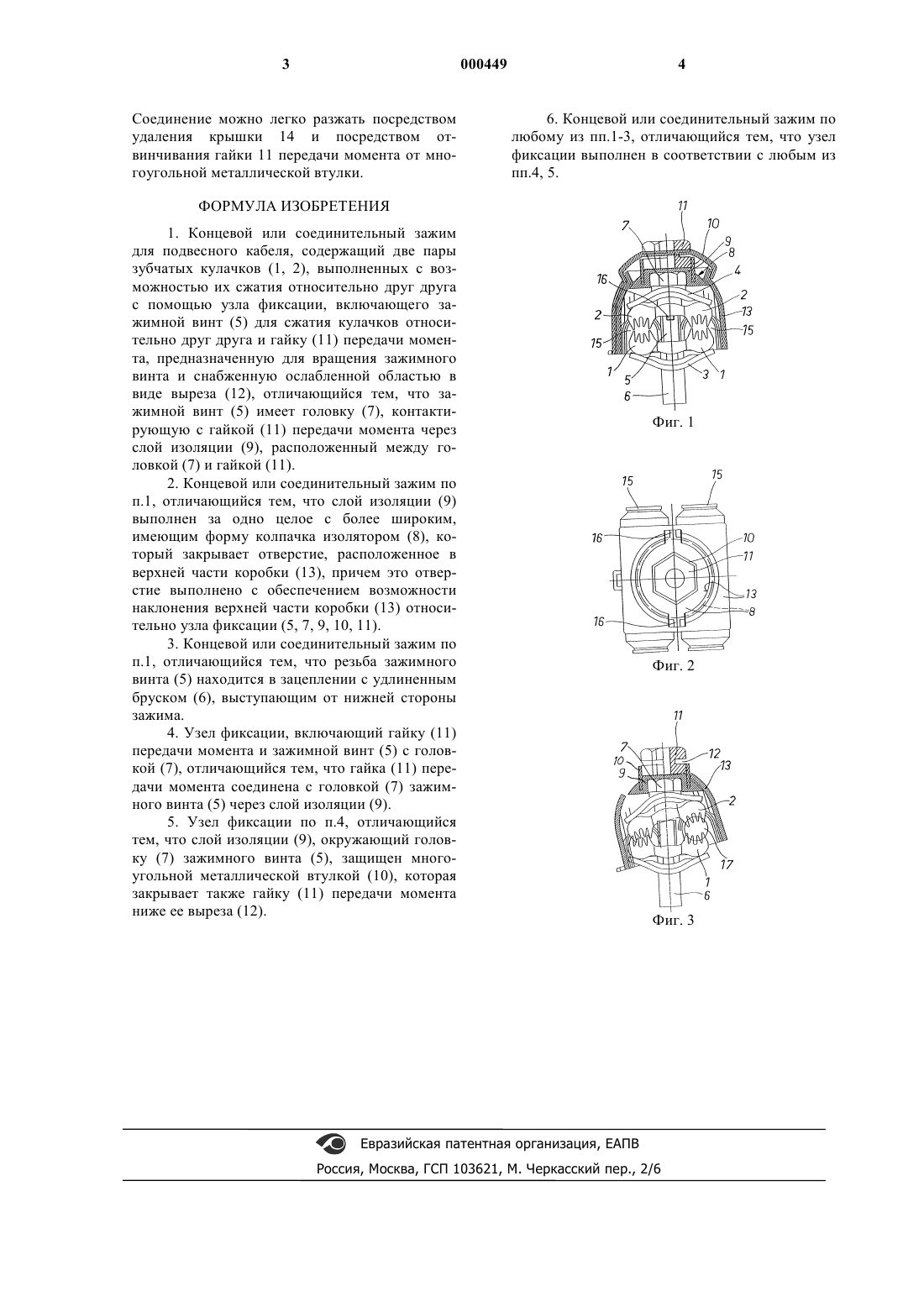

1 Настоящее изобретение относится к концевому или соединительному зажиму для подвесного кабеля, содержащему две пары зубчатых кулачков с возможностью их прижатия друг к другу, зажимной винт для сжатия кулачков относительно друг друга и снабженную ослабленной областью гайку передачи момента для вращения зажимного винта. Изобретение относится также к узлу фиксации, выполняющему зажимающую функцию в концевом или соединительном зажиме для подвесного кабеля с оплеткой и включающему гайку передачи момента, имеющую ослабленную зону в виде выреза. Этот тип концевого или соединительного зажима известен, например, из патента Франции 2601516 и из патента Германии 3824741. В уже известном подобном зажиме контактная экранирующая оболочка или кожух образуется за счет использования изолирующего слоя на верхней части шестигранной головки зажимного винта. Основным недостатком этого уже известного решения являются большие трудности в достижении желаемых уровней момента. Снабженная резьбой часть узла фиксации, используемого в упомянутом последнем патенте,полностью изолирована от кулачковых элементов при контакте с проводами. Конструкция сложна и неудобна. Задачей изобретения является создание концевого или соединительного зажима описанного выше типа и узла фиксации для него, которые будут способны обеспечить наличие рабочего электрического напряжения без изоляции резьбовой части винта от находящихся под напряжением кулачков и который дополнительно способен точно обеспечить желаемый уровень момента. Эта задача решается благодаря созданию концевого или соединительного зажима, описанного в п.1 прилагаемой формулы изобретения, и узла фиксации, описанного в п.4. Зависимые пункты раскрывают предпочтительные варианты осуществления изобретения. Один из вариантов изобретения будет детально описан ниже со ссылками на сопровождающие описание чертежи, на которых: фиг. 1 изображает в разрезе концевой или соединительный зажим согласно изобретению; фиг. 2 - вид в плане показанного на фиг. 1 концевого или соединительного зажима; фиг. 3 - показанный на фиг. 1 концевой или соединительный зажим только с одной парой кулачков 1, 2, имеющих между собой провод 17. Концевой или соединительный зажим включает в себя две пары противоположных кулачков 1, 2, снабженных зубьями, пробивающими изоляцию. Кулачки 2 включены в верхний кулачковый элемент, а кулачки 1 включены в нижний кулачковый элемент, который аксиально соединен с помощью элемента жесткой связи 3 с удлиненным бруском 6, снабженным, в 2 свою очередь, резьбовым отверстием, с которым посредством резьбы входит в зацепление зажимной винт 5. Зажимной винт 5 имеет верхний конец,снабженный шестигранной головкой 7, которая утоплена в выемке, образованной в блоке изолятора 8. Другими словами, часть блока изолятора 8 составляет слой изоляции 9, окружающий головку 7. Слой изоляции 9 охвачен шестигранной металлической втулкой 10, которая охватывает также гайку 11 передачи момента ниже ее ослабленной зоны 12. Следовательно, крутящее усилие от гайки 11 к головке 7 передается через металлическую втулку 10 и слой изоляции 9. Что касается электрического напряжения, то гайка 11 изолирована от шестигранной головки 7 винта 5. Совокупность зажимного винта 5,окружающего его головку 7 слоя изоляции 9,гайки 11 передачи момента и втулки 10 образует узел фиксации, который функционирует в качестве фактического зажимного винта. Желаемый уровень момента прикладываемого усилия можно обеспечить посредством образования на гайке 11 ослабленной зоны 12 в виде выреза 12. При затягивании узла фиксации посредством вращения гайки 11 передачи момента выше выреза 12 резьба винта 5 проталкивает нижние кулачки 1 вверх через посредство элементов 6,3. Верхние кулачки 2 опираются на головку 7 винта 5 через посредство элемента жесткой связи 4. Верхний кулачковый элемент и элемент его жесткой связи 4 снабжены отверстиями достаточно большого диаметра с тем, чтобы допустить их наклонение, как показано на фиг. 3. Это дает возможность осуществлять соединение проводов различной толщины. Верхний кулачковый элемент удерживается в верхнем положении с помощью выступов 16, зацепляющих концы корпуса или коробки 13. Выступы 16 фактически не несут нагрузку и их функция заключается лишь в предотвращении падения верхних кулачков 2, чтобы дать возможность легко и просто вводить провода между парами кулачков 1, 2. Позиция 15 обозначает отверстия для проводов, образованные на краях коробки 13. На чертежах показана только верхняя часть коробки 13. Слой изоляции 9 выполнен за одно целое с изолятором 8, имеющим форму колпачка, который закрывает отверстие, выполненное на верхней стороне коробки 13, причем это отверстие достаточно велико, чтобы допустить наклонение верхней половины коробки 13 относительно узла фиксации так, как это показано на фиг. 3. Окончательное затягивание концевого или соединительного зажима осуществляют до тех пор, пока не разрушается гайка передачи момента по вырезу 12. После этого верхнее отверстие коробки 13 можно закрывать крышкой 14. Следовательно, крышку 14 невозможно установить в нужное положение до тех пор, пока не будет разрушена гайка передачи момента 11. Соединение можно легко разжать посредством удаления крышки 14 и посредством отвинчивания гайки 11 передачи момента от многоугольной металлической втулки. 4 6. Концевой или соединительный зажим по любому из пп.1-3, отличающийся тем, что узел фиксации выполнен в соответствии с любым из пп.4, 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Концевой или соединительный зажим для подвесного кабеля, содержащий две пары зубчатых кулачков (1, 2), выполненных с возможностью их сжатия относительно друг друга с помощью узла фиксации, включающего зажимной винт (5) для сжатия кулачков относительно друг друга и гайку (11) передачи момента, предназначенную для вращения зажимного винта и снабженную ослабленной областью в виде выреза (12), отличающийся тем, что зажимной винт (5) имеет головку (7), контактирующую с гайкой (11) передачи момента через слой изоляции (9), расположенный между головкой (7) и гайкой (11). 2. Концевой или соединительный зажим по п.1, отличающийся тем, что слой изоляции (9) выполнен за одно целое с более широким,имеющим форму колпачка изолятором (8), который закрывает отверстие, расположенное в верхней части коробки (13), причем это отверстие выполнено с обеспечением возможности наклонения верхней части коробки (13) относительно узла фиксации (5, 7, 9, 10, 11). 3. Концевой или соединительный зажим по п.1, отличающийся тем, что резьба зажимного винта (5) находится в зацеплении с удлиненным бруском (6), выступающим от нижней стороны зажима. 4. Узел фиксации, включающий гайку (11) передачи момента и зажимной винт (5) с головкой (7), отличающийся тем, что гайка (11) передачи момента соединена с головкой (7) зажимного винта (5) через слой изоляции (9). 5. Узел фиксации по п.4, отличающийся тем, что слой изоляции (9), окружающий головку (7) зажимного винта (5), защищен многоугольной металлической втулкой (10), которая закрывает также гайку (11) передачи момента ниже ее выреза (12).
