Плинтус, содержащий профилированную планку

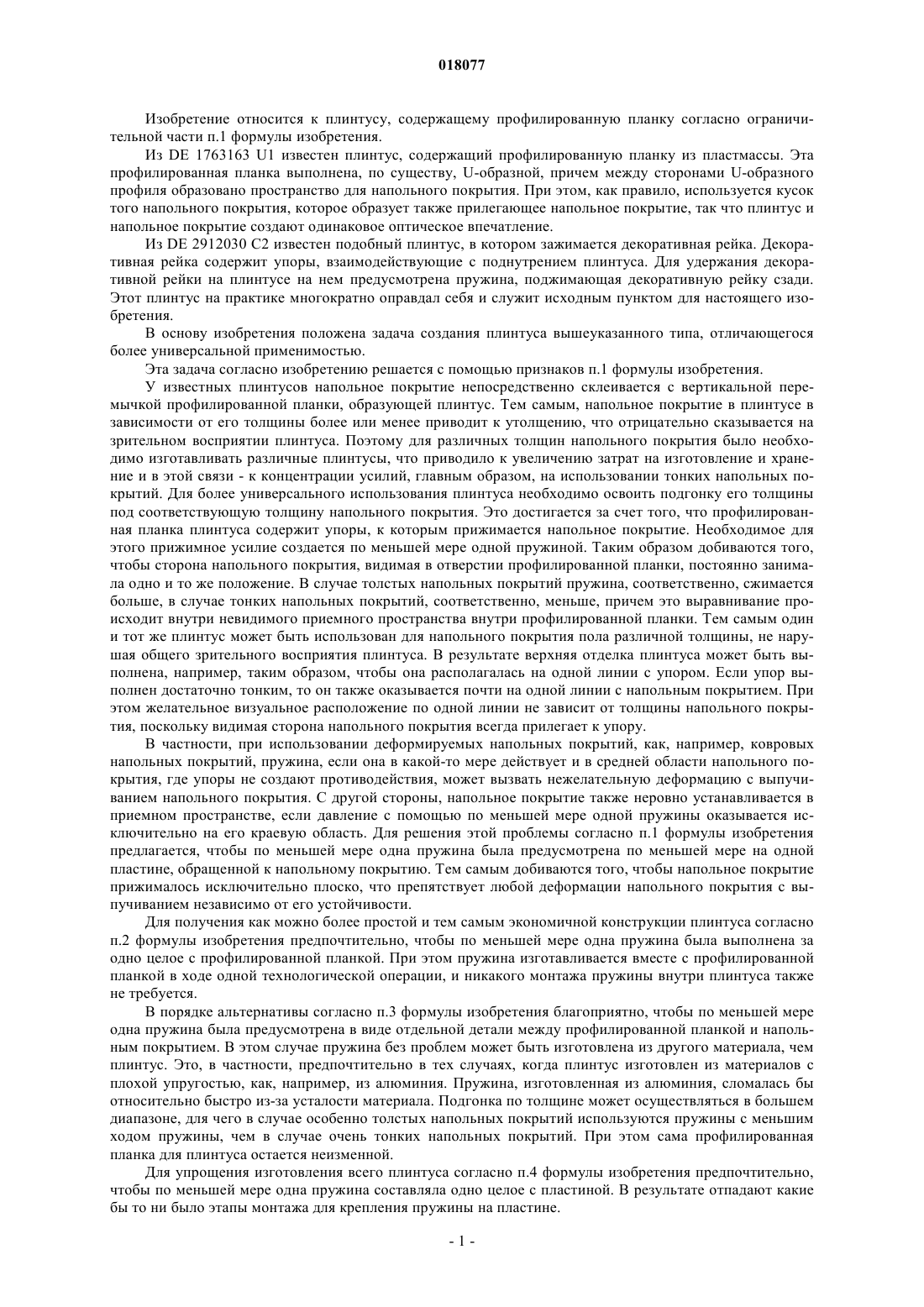

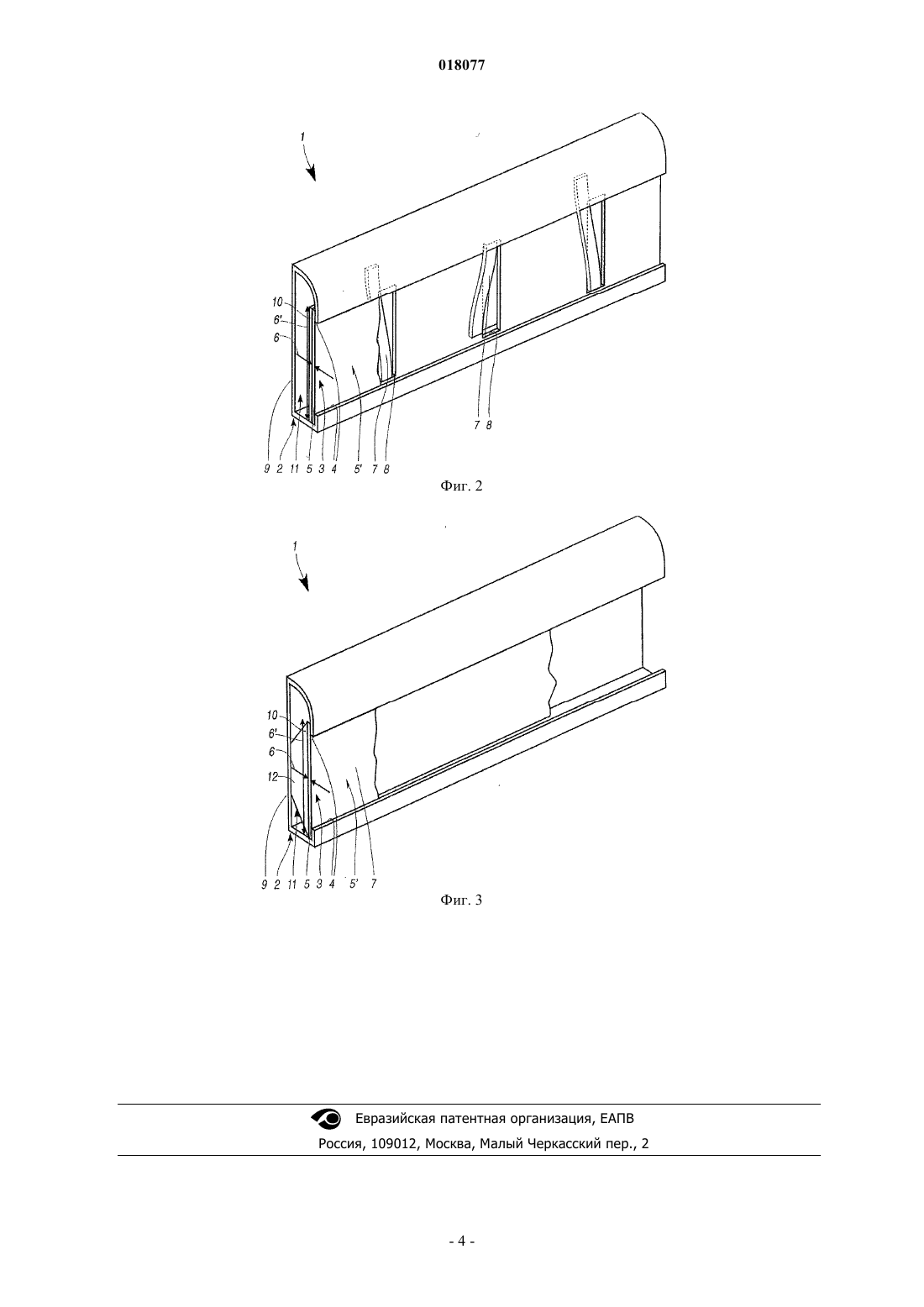

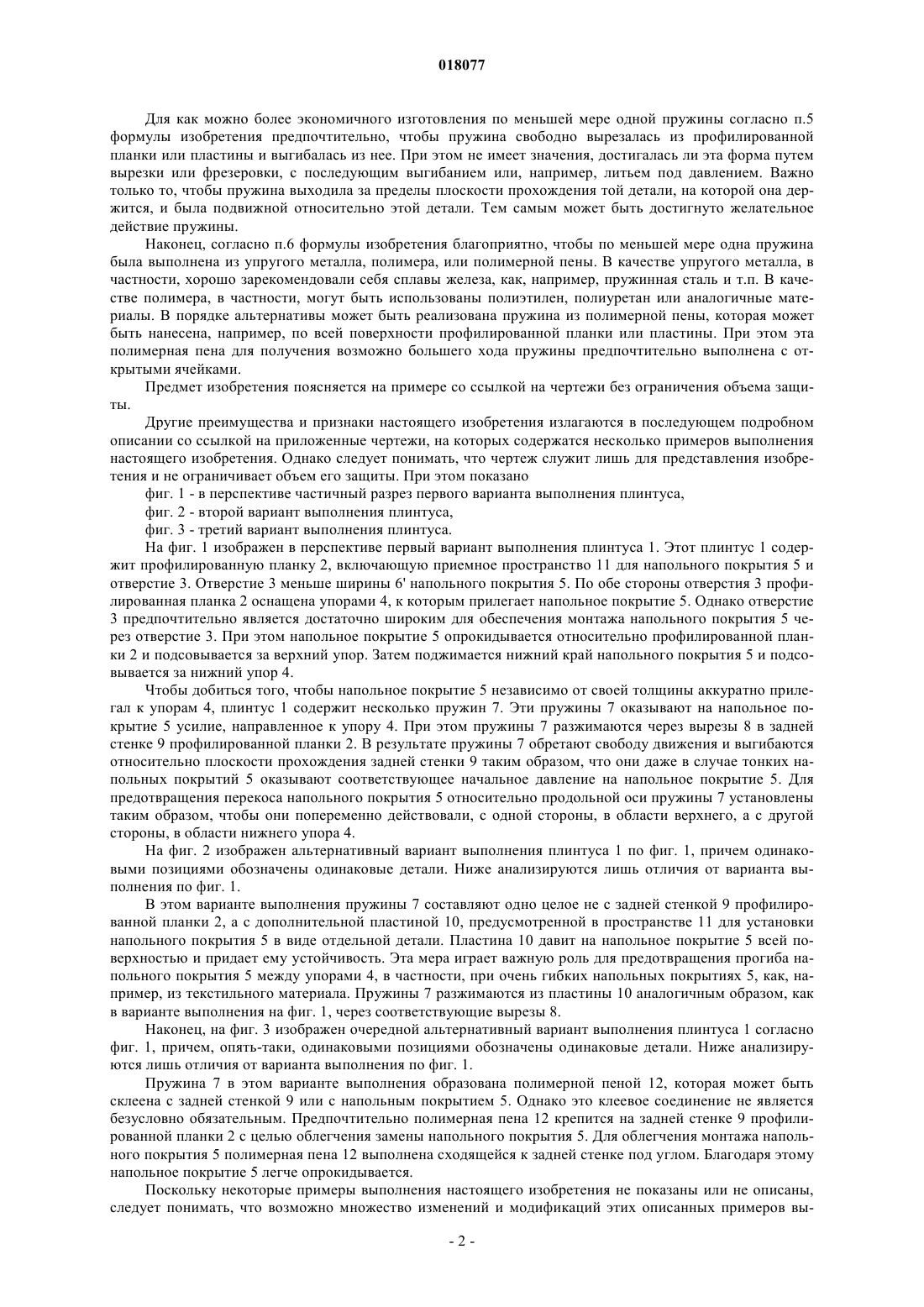

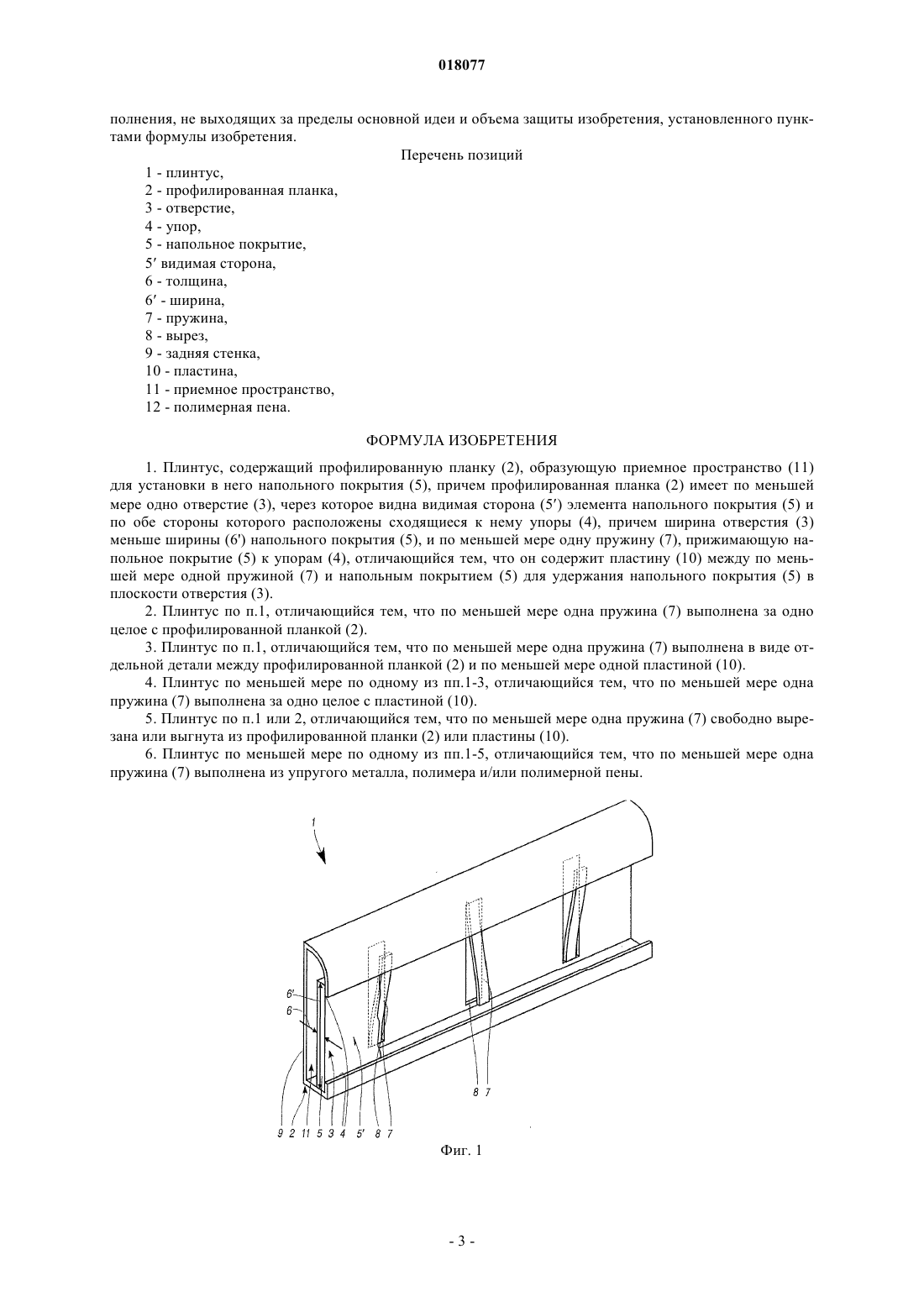

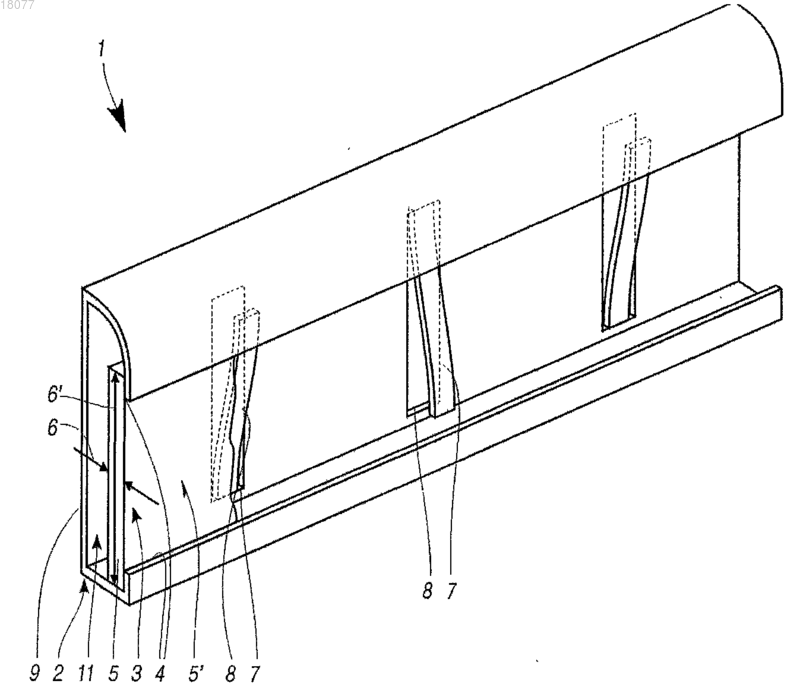

Плинтус (1) содержит профилированную планку (2), образующую приемное пространство (11) для напольного покрытия (5). Пространство (11) для установки имеет по меньшей мере одно отверстие(3), через которое видна видимая сторона (5') напольного покрытия (5). Профилированная планка(2) по обе стороны отверстия (3) имеет вытянутые относительно последнего упоры (4). При этом отверстие (3) меньше ширины (6') напольного покрытия (5). Напольное покрытие (5) прижимается к упорам (4) пружиной (7). Для использования и гибких напольных покрытий (5), как, например,из текстильных материалов, между пружиной (7) и напольным покрытием (5) предусмотрена по меньшей мере одна пластина (10). Эта пластина (10) удерживает напольное покрытие (5) в плоской конфигурации.(71)(73) Заявитель и патентовладелец: КЮБЕРИТ ПРОФИЛЕ СИСТЕМЗ ГМБХ УНД КО. КГ (DE) Изобретение относится к плинтусу, содержащему профилированную планку согласно ограничительной части п.1 формулы изобретения. Из DE 1763163 U1 известен плинтус, содержащий профилированную планку из пластмассы. Эта профилированная планка выполнена, по существу, U-образной, причем между сторонами U-образного профиля образовано пространство для напольного покрытия. При этом, как правило, используется кусок того напольного покрытия, которое образует также прилегающее напольное покрытие, так что плинтус и напольное покрытие создают одинаковое оптическое впечатление. Из DE 2912030 С 2 известен подобный плинтус, в котором зажимается декоративная рейка. Декоративная рейка содержит упоры, взаимодействующие с поднутрением плинтуса. Для удержания декоративной рейки на плинтусе на нем предусмотрена пружина, поджимающая декоративную рейку сзади. Этот плинтус на практике многократно оправдал себя и служит исходным пунктом для настоящего изобретения. В основу изобретения положена задача создания плинтуса вышеуказанного типа, отличающегося более универсальной применимостью. Эта задача согласно изобретению решается с помощью признаков п.1 формулы изобретения. У известных плинтусов напольное покрытие непосредственно склеивается с вертикальной перемычкой профилированной планки, образующей плинтус. Тем самым, напольное покрытие в плинтусе в зависимости от его толщины более или менее приводит к утолщению, что отрицательно сказывается на зрительном восприятии плинтуса. Поэтому для различных толщин напольного покрытия было необходимо изготавливать различные плинтусы, что приводило к увеличению затрат на изготовление и хранение и в этой связи - к концентрации усилий, главным образом, на использовании тонких напольных покрытий. Для более универсального использования плинтуса необходимо освоить подгонку его толщины под соответствующую толщину напольного покрытия. Это достигается за счет того, что профилированная планка плинтуса содержит упоры, к которым прижимается напольное покрытие. Необходимое для этого прижимное усилие создается по меньшей мере одной пружиной. Таким образом добиваются того,чтобы сторона напольного покрытия, видимая в отверстии профилированной планки, постоянно занимала одно и то же положение. В случае толстых напольных покрытий пружина, соответственно, сжимается больше, в случае тонких напольных покрытий, соответственно, меньше, причем это выравнивание происходит внутри невидимого приемного пространства внутри профилированной планки. Тем самым один и тот же плинтус может быть использован для напольного покрытия пола различной толщины, не нарушая общего зрительного восприятия плинтуса. В результате верхняя отделка плинтуса может быть выполнена, например, таким образом, чтобы она располагалась на одной линии с упором. Если упор выполнен достаточно тонким, то он также оказывается почти на одной линии с напольным покрытием. При этом желательное визуальное расположение по одной линии не зависит от толщины напольного покрытия, поскольку видимая сторона напольного покрытия всегда прилегает к упору. В частности, при использовании деформируемых напольных покрытий, как, например, ковровых напольных покрытий, пружина, если она в какой-то мере действует и в средней области напольного покрытия, где упоры не создают противодействия, может вызвать нежелательную деформацию с выпучиванием напольного покрытия. С другой стороны, напольное покрытие также неровно устанавливается в приемном пространстве, если давление с помощью по меньшей мере одной пружины оказывается исключительно на его краевую область. Для решения этой проблемы согласно п.1 формулы изобретения предлагается, чтобы по меньшей мере одна пружина была предусмотрена по меньшей мере на одной пластине, обращенной к напольному покрытию. Тем самым добиваются того, чтобы напольное покрытие прижималось исключительно плоско, что препятствует любой деформации напольного покрытия с выпучиванием независимо от его устойчивости. Для получения как можно более простой и тем самым экономичной конструкции плинтуса согласно п.2 формулы изобретения предпочтительно, чтобы по меньшей мере одна пружина была выполнена за одно целое с профилированной планкой. При этом пружина изготавливается вместе с профилированной планкой в ходе одной технологической операции, и никакого монтажа пружины внутри плинтуса также не требуется. В порядке альтернативы согласно п.3 формулы изобретения благоприятно, чтобы по меньшей мере одна пружина была предусмотрена в виде отдельной детали между профилированной планкой и напольным покрытием. В этом случае пружина без проблем может быть изготовлена из другого материала, чем плинтус. Это, в частности, предпочтительно в тех случаях, когда плинтус изготовлен из материалов с плохой упругостью, как, например, из алюминия. Пружина, изготовленная из алюминия, сломалась бы относительно быстро из-за усталости материала. Подгонка по толщине может осуществляться в большем диапазоне, для чего в случае особенно толстых напольных покрытий используются пружины с меньшим ходом пружины, чем в случае очень тонких напольных покрытий. При этом сама профилированная планка для плинтуса остается неизменной. Для упрощения изготовления всего плинтуса согласно п.4 формулы изобретения предпочтительно,чтобы по меньшей мере одна пружина составляла одно целое с пластиной. В результате отпадают какие бы то ни было этапы монтажа для крепления пружины на пластине. Для как можно более экономичного изготовления по меньшей мере одной пружины согласно п.5 формулы изобретения предпочтительно, чтобы пружина свободно вырезалась из профилированной планки или пластины и выгибалась из нее. При этом не имеет значения, достигалась ли эта форма путем вырезки или фрезеровки, с последующим выгибанием или, например, литьем под давлением. Важно только то, чтобы пружина выходила за пределы плоскости прохождения той детали, на которой она держится, и была подвижной относительно этой детали. Тем самым может быть достигнуто желательное действие пружины. Наконец, согласно п.6 формулы изобретения благоприятно, чтобы по меньшей мере одна пружина была выполнена из упругого металла, полимера, или полимерной пены. В качестве упругого металла, в частности, хорошо зарекомендовали себя сплавы железа, как, например, пружинная сталь и т.п. В качестве полимера, в частности, могут быть использованы полиэтилен, полиуретан или аналогичные материалы. В порядке альтернативы может быть реализована пружина из полимерной пены, которая может быть нанесена, например, по всей поверхности профилированной планки или пластины. При этом эта полимерная пена для получения возможно большего хода пружины предпочтительно выполнена с открытыми ячейками. Предмет изобретения поясняется на примере со ссылкой на чертежи без ограничения объема защиты. Другие преимущества и признаки настоящего изобретения излагаются в последующем подробном описании со ссылкой на приложенные чертежи, на которых содержатся несколько примеров выполнения настоящего изобретения. Однако следует понимать, что чертеж служит лишь для представления изобретения и не ограничивает объем его защиты. При этом показано фиг. 1 - в перспективе частичный разрез первого варианта выполнения плинтуса,фиг. 2 - второй вариант выполнения плинтуса,фиг. 3 - третий вариант выполнения плинтуса. На фиг. 1 изображен в перспективе первый вариант выполнения плинтуса 1. Этот плинтус 1 содержит профилированную планку 2, включающую приемное пространство 11 для напольного покрытия 5 и отверстие 3. Отверстие 3 меньше ширины 6' напольного покрытия 5. По обе стороны отверстия 3 профилированная планка 2 оснащена упорами 4, к которым прилегает напольное покрытие 5. Однако отверстие 3 предпочтительно является достаточно широким для обеспечения монтажа напольного покрытия 5 через отверстие 3. При этом напольное покрытие 5 опрокидывается относительно профилированной планки 2 и подсовывается за верхний упор. Затем поджимается нижний край напольного покрытия 5 и подсовывается за нижний упор 4. Чтобы добиться того, чтобы напольное покрытие 5 независимо от своей толщины аккуратно прилегал к упорам 4, плинтус 1 содержит несколько пружин 7. Эти пружины 7 оказывают на напольное покрытие 5 усилие, направленное к упору 4. При этом пружины 7 разжимаются через вырезы 8 в задней стенке 9 профилированной планки 2. В результате пружины 7 обретают свободу движения и выгибаются относительно плоскости прохождения задней стенки 9 таким образом, что они даже в случае тонких напольных покрытий 5 оказывают соответствующее начальное давление на напольное покрытие 5. Для предотвращения перекоса напольного покрытия 5 относительно продольной оси пружины 7 установлены таким образом, чтобы они попеременно действовали, с одной стороны, в области верхнего, а с другой стороны, в области нижнего упора 4. На фиг. 2 изображен альтернативный вариант выполнения плинтуса 1 по фиг. 1, причем одинаковыми позициями обозначены одинаковые детали. Ниже анализируются лишь отличия от варианта выполнения по фиг. 1. В этом варианте выполнения пружины 7 составляют одно целое не с задней стенкой 9 профилированной планки 2, а с дополнительной пластиной 10, предусмотренной в пространстве 11 для установки напольного покрытия 5 в виде отдельной детали. Пластина 10 давит на напольное покрытие 5 всей поверхностью и придает ему устойчивость. Эта мера играет важную роль для предотвращения прогиба напольного покрытия 5 между упорами 4, в частности, при очень гибких напольных покрытиях 5, как, например, из текстильного материала. Пружины 7 разжимаются из пластины 10 аналогичным образом, как в варианте выполнения на фиг. 1, через соответствующие вырезы 8. Наконец, на фиг. 3 изображен очередной альтернативный вариант выполнения плинтуса 1 согласно фиг. 1, причем, опять-таки, одинаковыми позициями обозначены одинаковые детали. Ниже анализируются лишь отличия от варианта выполнения по фиг. 1. Пружина 7 в этом варианте выполнения образована полимерной пеной 12, которая может быть склеена с задней стенкой 9 или с напольным покрытием 5. Однако это клеевое соединение не является безусловно обязательным. Предпочтительно полимерная пена 12 крепится на задней стенке 9 профилированной планки 2 с целью облегчения замены напольного покрытия 5. Для облегчения монтажа напольного покрытия 5 полимерная пена 12 выполнена сходящейся к задней стенке под углом. Благодаря этому напольное покрытие 5 легче опрокидывается. Поскольку некоторые примеры выполнения настоящего изобретения не показаны или не описаны,следует понимать, что возможно множество изменений и модификаций этих описанных примеров вы-2 018077 полнения, не выходящих за пределы основной идеи и объема защиты изобретения, установленного пунктами формулы изобретения. Перечень позиций 1 - плинтус,2 - профилированная планка,3 - отверстие,4 - упор,5 - напольное покрытие,5 видимая сторона,6 - толщина,6 - ширина,7 - пружина,8 - вырез,9 - задняя стенка,10 - пластина,11 - приемное пространство,12 - полимерная пена. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Плинтус, содержащий профилированную планку (2), образующую приемное пространство (11) для установки в него напольного покрытия (5), причем профилированная планка (2) имеет по меньшей мере одно отверстие (3), через которое видна видимая сторона (5) элемента напольного покрытия (5) и по обе стороны которого расположены сходящиеся к нему упоры (4), причем ширина отверстия (3) меньше ширины (6') напольного покрытия (5), и по меньшей мере одну пружину (7), прижимающую напольное покрытие (5) к упорам (4), отличающийся тем, что он содержит пластину (10) между по меньшей мере одной пружиной (7) и напольным покрытием (5) для удержания напольного покрытия (5) в плоскости отверстия (3). 2. Плинтус по п.1, отличающийся тем, что по меньшей мере одна пружина (7) выполнена за одно целое с профилированной планкой (2). 3. Плинтус по п.1, отличающийся тем, что по меньшей мере одна пружина (7) выполнена в виде отдельной детали между профилированной планкой (2) и по меньшей мере одной пластиной (10). 4. Плинтус по меньшей мере по одному из пп.1-3, отличающийся тем, что по меньшей мере одна пружина (7) выполнена за одно целое с пластиной (10). 5. Плинтус по п.1 или 2, отличающийся тем, что по меньшей мере одна пружина (7) свободно вырезана или выгнута из профилированной планки (2) или пластины (10). 6. Плинтус по меньшей мере по одному из пп.1-5, отличающийся тем, что по меньшей мере одна пружина (7) выполнена из упругого металла, полимера и/или полимерной пены.
