Рейка плинтуса для закрепления края напольного покрытия

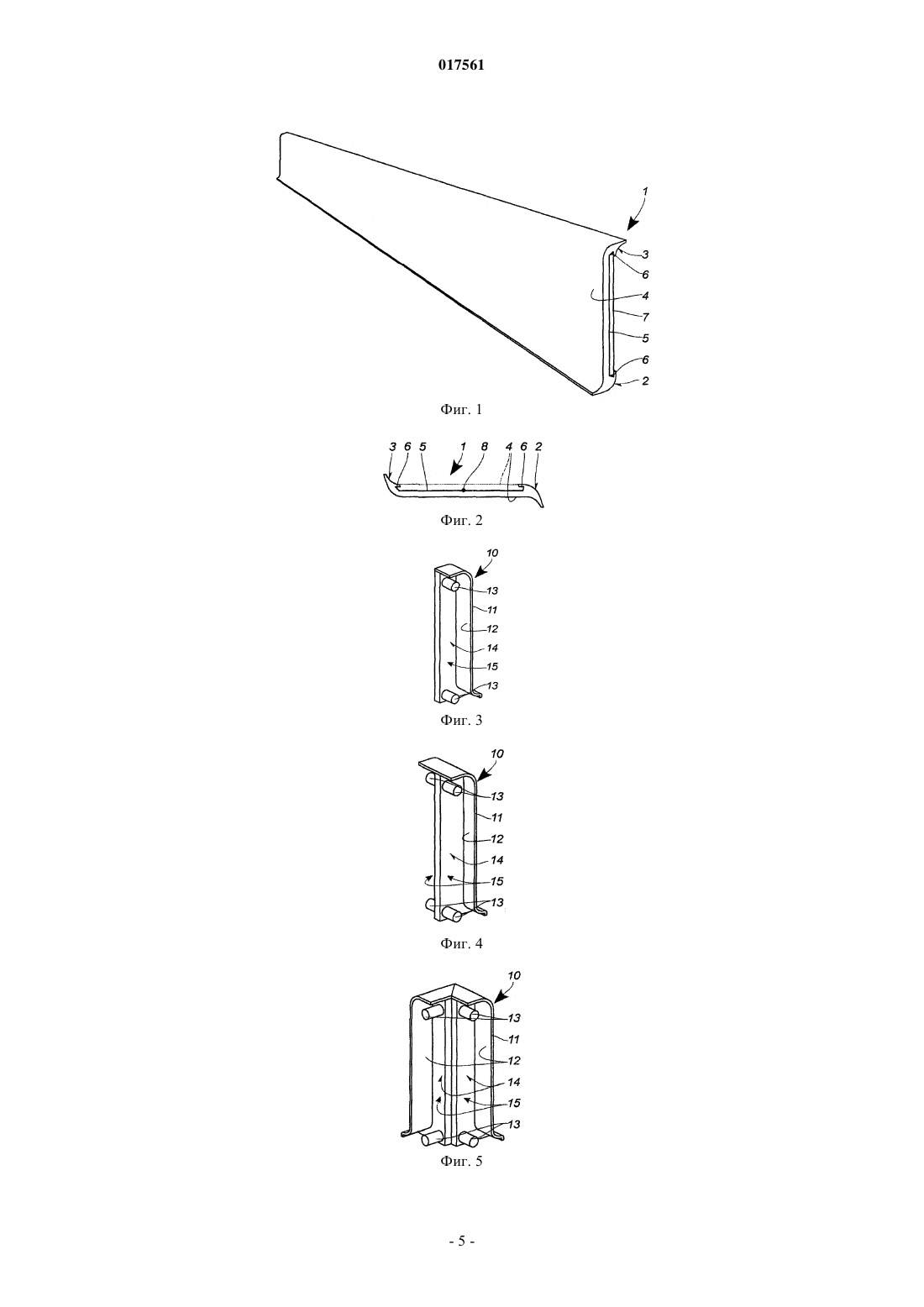

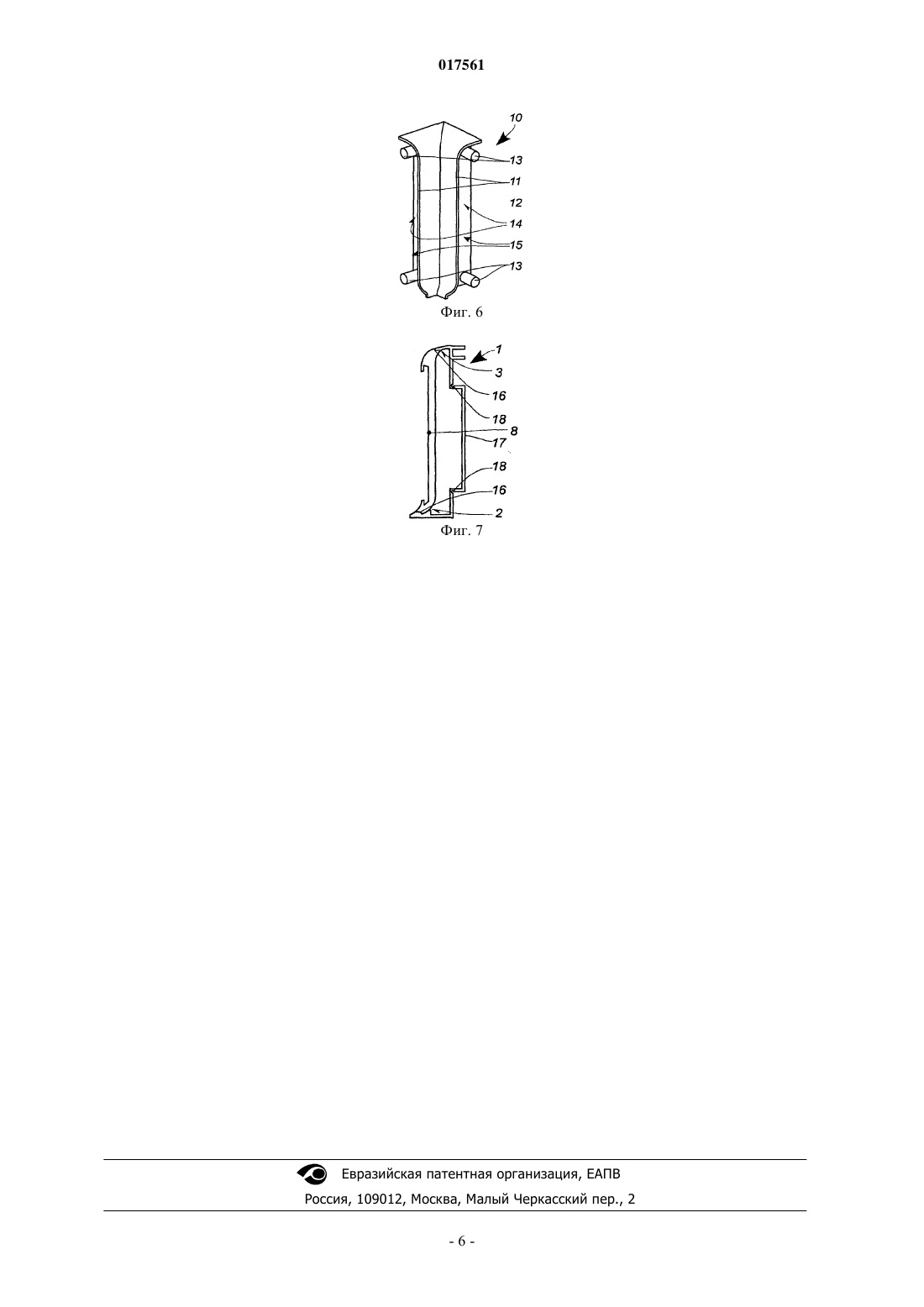

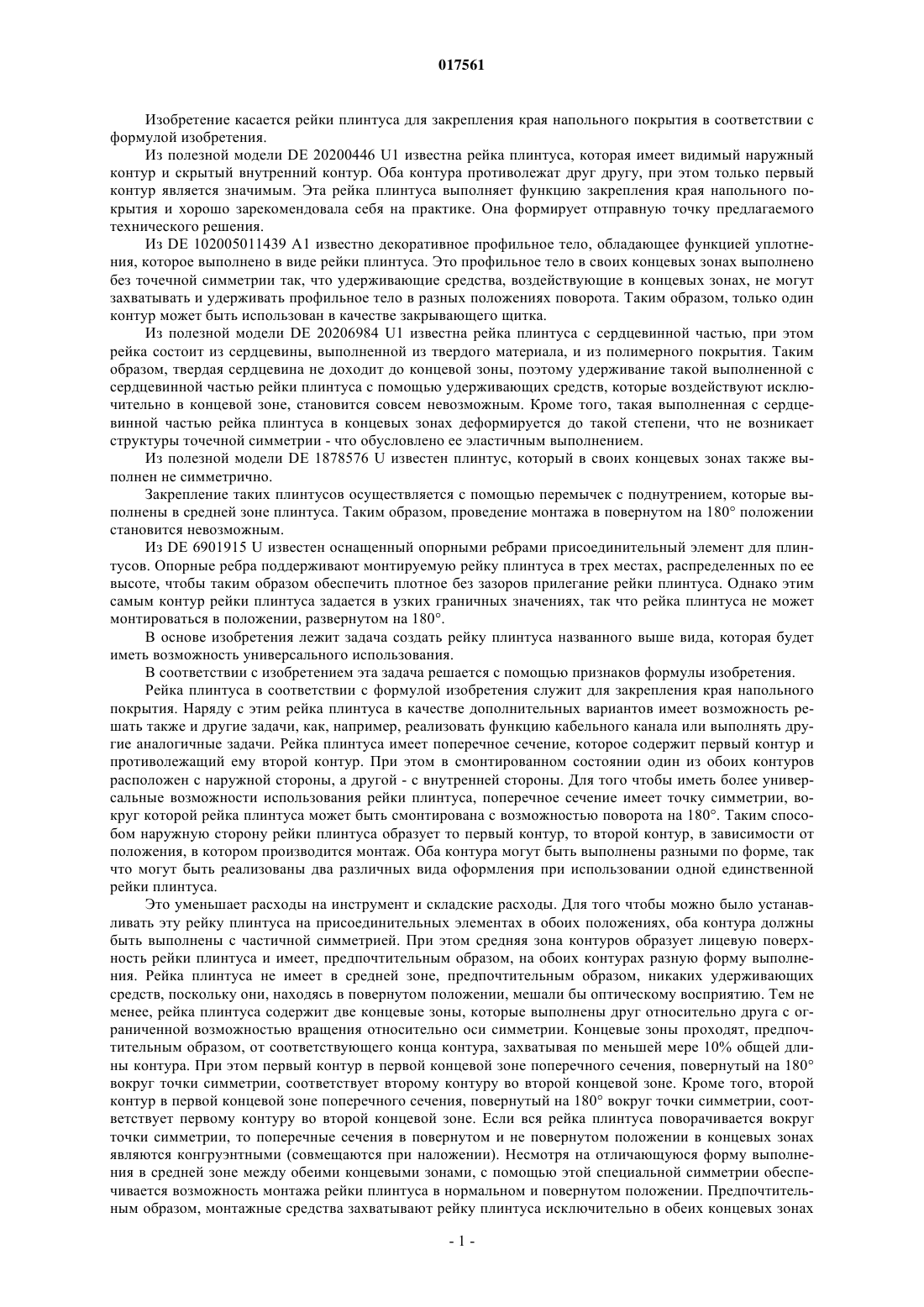

РЕЙКА ПЛИНТУСА ДЛЯ ЗАКРЕПЛЕНИЯ КРАЯ НАПОЛЬНОГО ПОКРЫТИЯ Рейка (1) плинтуса служит для закрепления края напольного покрытия. Рейка (1) плинтуса имеет поперечное сечение, которое содержит первый контур (4) и противолежащий ему второй контур(5). Для того чтобы иметь возможность для монтажа рейки (1) плинтуса также и в положении,повернутом на 180, рейка (1) плинтуса имеет точку (8) симметрии. При этом первый контур (4) в первой концевой зоне (2) поперечного сечения, повернутый на 180 вокруг точки (8) симметрии,соответствует второму контуру (5) во второй концевой зоне (3). Кроме того, второй контур (5) в первой концевой зоне (2) поперечного сечения, повернутый на 180 вокруг точки (8) симметрии,соответствует первому контуру (4) во второй концевой зоне (3).(71)(73) Заявитель и патентовладелец: КЮБЕРИТ ПРОФИЛЕ СИСТЕМЗ ГМБХ УНД КО.КГ (DE) 017561 Изобретение касается рейки плинтуса для закрепления края напольного покрытия в соответствии с формулой изобретения. Из полезной модели DE 20200446 U1 известна рейка плинтуса, которая имеет видимый наружный контур и скрытый внутренний контур. Оба контура противолежат друг другу, при этом только первый контур является значимым. Эта рейка плинтуса выполняет функцию закрепления края напольного покрытия и хорошо зарекомендовала себя на практике. Она формирует отправную точку предлагаемого технического решения. Из DE 102005011439 А 1 известно декоративное профильное тело, обладающее функцией уплотнения, которое выполнено в виде рейки плинтуса. Это профильное тело в своих концевых зонах выполнено без точечной симметрии так, что удерживающие средства, воздействующие в концевых зонах, не могут захватывать и удерживать профильное тело в разных положениях поворота. Таким образом, только один контур может быть использован в качестве закрывающего щитка. Из полезной модели DE 20206984 U1 известна рейка плинтуса с сердцевинной частью, при этом рейка состоит из сердцевины, выполненной из твердого материала, и из полимерного покрытия. Таким образом, твердая сердцевина не доходит до концевой зоны, поэтому удерживание такой выполненной с сердцевинной частью рейки плинтуса с помощью удерживающих средств, которые воздействуют исключительно в концевой зоне, становится совсем невозможным. Кроме того, такая выполненная с сердцевинной частью рейка плинтуса в концевых зонах деформируется до такой степени, что не возникает структуры точечной симметрии - что обусловлено ее эластичным выполнением. Из полезной модели DE 1878576 U известен плинтус, который в своих концевых зонах также выполнен не симметрично. Закрепление таких плинтусов осуществляется с помощью перемычек с поднутрением, которые выполнены в средней зоне плинтуса. Таким образом, проведение монтажа в повернутом на 180 положении становится невозможным. Из DE 6901915 U известен оснащенный опорными ребрами присоединительный элемент для плинтусов. Опорные ребра поддерживают монтируемую рейку плинтуса в трех местах, распределенных по ее высоте, чтобы таким образом обеспечить плотное без зазоров прилегание рейки плинтуса. Однако этим самым контур рейки плинтуса задается в узких граничных значениях, так что рейка плинтуса не может монтироваться в положении, развернутом на 180. В основе изобретения лежит задача создать рейку плинтуса названного выше вида, которая будет иметь возможность универсального использования. В соответствии с изобретением эта задача решается с помощью признаков формулы изобретения. Рейка плинтуса в соответствии с формулой изобретения служит для закрепления края напольного покрытия. Наряду с этим рейка плинтуса в качестве дополнительных вариантов имеет возможность решать также и другие задачи, как, например, реализовать функцию кабельного канала или выполнять другие аналогичные задачи. Рейка плинтуса имеет поперечное сечение, которое содержит первый контур и противолежащий ему второй контур. При этом в смонтированном состоянии один из обоих контуров расположен с наружной стороны, а другой - с внутренней стороны. Для того чтобы иметь более универсальные возможности использования рейки плинтуса, поперечное сечение имеет точку симметрии, вокруг которой рейка плинтуса может быть смонтирована с возможностью поворота на 180. Таким способом наружную сторону рейки плинтуса образует то первый контур, то второй контур, в зависимости от положения, в котором производится монтаж. Оба контура могут быть выполнены разными по форме, так что могут быть реализованы два различных вида оформления при использовании одной единственной рейки плинтуса. Это уменьшает расходы на инструмент и складские расходы. Для того чтобы можно было устанавливать эту рейку плинтуса на присоединительных элементах в обоих положениях, оба контура должны быть выполнены с частичной симметрией. При этом средняя зона контуров образует лицевую поверхность рейки плинтуса и имеет, предпочтительным образом, на обоих контурах разную форму выполнения. Рейка плинтуса не имеет в средней зоне, предпочтительным образом, никаких удерживающих средств, поскольку они, находясь в повернутом положении, мешали бы оптическому восприятию. Тем не менее, рейка плинтуса содержит две концевые зоны, которые выполнены друг относительно друга с ограниченной возможностью вращения относительно оси симметрии. Концевые зоны проходят, предпочтительным образом, от соответствующего конца контура, захватывая по меньшей мере 10% общей длины контура. При этом первый контур в первой концевой зоне поперечного сечения, повернутый на 180 вокруг точки симметрии, соответствует второму контуру во второй концевой зоне. Кроме того, второй контур в первой концевой зоне поперечного сечения, повернутый на 180 вокруг точки симметрии, соответствует первому контуру во второй концевой зоне. Если вся рейка плинтуса поворачивается вокруг точки симметрии, то поперечные сечения в повернутом и не повернутом положении в концевых зонах являются конгруэнтными (совмещаются при наложении). Несмотря на отличающуюся форму выполнения в средней зоне между обеими концевыми зонами, с помощью этой специальной симметрии обеспечивается возможность монтажа рейки плинтуса в нормальном и повернутом положении. Предпочтительным образом, монтажные средства захватывают рейку плинтуса исключительно в обеих концевых зонах-1 017561 рейки плинтуса. Таким способом получается надежный захват рейки плинтуса как в неизмененном положении, так и в положении, соответствующем повороту на 180. Благодаря разным формам выполнения обоих контуров в средней зоне можно получить различные оптические впечатления от однойединственной рейки плинтуса. Для того чтобы рейка плинтуса могла корректно перекрывать край напольного покрытия, она должна иметь определенную протяженность в направлении этого покрытия. Но все же для того, чтобы получить в средней зоне рейки плинтуса приблизительно вертикальную лицевую поверхность, предпочтение отдается варианту, когда первый и второй контуры в первой концевой зоне изогнуты плавно или под углом по направлению к одной и той же стороне. Таким образом, рейка плинтуса обеспечивает благоприятные условия для плотного ее прилегания с одной стороны к напольному покрытию, а с другой стороны - к смежной стене. Наряду с металлооптикой, присутствующей на рейке плинтуса, часто используется декоративная полоса, которая состоит, предпочтительным образом, из того же материала, что и напольное покрытие. Для того чтобы можно было уложить такую декоративную полосу в рейку плинтуса и фиксировать ее там, по меньшей мере один из контуров рейки плинтуса содержит по меньшей мере одно поднутрение. Декоративную полосу можно просто вдавить в это поднутрение, удерживая ее, таким образом, на рейке плинтуса. В части монтажа рейки плинтуса хорошо зарекомендовал себя присоединительный элемент. Этот присоединительный элемент может быть, например, наконечником, который устанавливается на конце рейки плинтуса и является ее граничным элементом. Подобные наконечники используются, например,для дверей. Присоединительный элемент имеет на своей по меньшей мере одной стороне зону присоединения,где рейка плинтуса может соединяться с присоединительным элементом. Эта зона присоединения имеет выступ, охватывающий рейку плинтуса, так что таким способом присоединительный элемент закрывает конец рейки плинтуса. Это является важным моментом, поскольку рейка плинтуса, как правило, в части своей длины должна быть приведена в соответствие с условиями имеющегося в распоряжении пространства, это делается с помощью ее отпиливания. При этом поверхность разреза отличается неравномерностью и имеет частично разлохмаченный вид. Эти дефекты неравномерной поверхности прикрываются соединяющимся внахлестку выступом, так что рейка плинтуса вместе с присоединительным элементом производит очень хорошее оптическое впечатление. Для удерживания рейки плинтуса на присоединительном элементе выступу противолежат удерживающие штифты, причем рейка плинтуса между выступом и удерживающими штифтами может удерживаться усилием зажима. При использовании рейки плинтуса, например, первый контур рейки плинтуса захватывает выступ, а второй контур рейки плинтуса удерживающие штифты или наоборот. Предпочтительным образом, удерживающие штифты предусмотрены исключительно в концевых зонах присоединительных участков так, что захватываются только симметричные концевые зоны рейки плинтуса. Таким образом, без всяких проблем становится возможной установка рейки плинтуса в присоединительном элементе с поворотом на 180. Для того чтобы можно было легко поворачивать рейку плинтуса, предпочтительным является вариант, когда удерживающие штифты размещаются друг над другом. Таким образом, возникает полностью симметричная структура из удерживающих штифтов, что упрощает конструкцию. Для получения плотного и без зазоров прилегания рейки плинтуса к присоединительному элементу благоприятным является вариант, когда между выступом и удерживающими штифтами предусмотрен по меньшей мере один ограничитель. Для улучшения оптического впечатления от рейки плинтуса вместе с присоединительным элементом благоприятным является вариант, когда выступ может полностью закрывать рейку плинтуса, образуя соединение внахлестку. В этом случае полностью закрывается также и поверхность среза, выполненного на рейке плинтуса. Предпочтительным является вариант, когда присоединительный элемент содержит две присоединительные зоны, которые ориентированы друг относительно друга по одной линии или под прямым углом. При ориентировании обеих присоединительных зон по одной линии получается удлиняющий элемент, с помощью которого становится возможным расположение в ряд нескольких реек плинтуса, которые торцевыми сторонами присоединяются друг к другу встык. Это, в частности, имеет большое значение при осуществлении укладки в больших помещениях, когда для перекрытия края напольного покрытия не хватает длины одной стандартной рейки плинтуса. В качестве альтернативы присоединительные зоны могут быть ориентированы под прямым углом относительно друг друга, при этом имеется возможность реализации соединения как в области наружных углов, так и в области внутренних углов. Таким способом можно приспособить рейки плинтуса к любым условиям в помещении, но при этом поверхности среза останутся невидимыми. В частности, в этом случае ни при каких обстоятельствах не должен делаться косой срез, который достаточно трудно выполняется. В качестве альтернативы или дополнения присоединительный элемент для рейки плинтуса может быть выполнен в форме зажимной планки. Эта зажимная планка плотно крепится к стене, при этом рейка плинтуса в своих концевых зонах имеет поднутрения, которые выполнены таким образом, что хорошо-2 017561 подогнаны к присоединительным зонам зажимной планки. В результате рейка плинтуса может быть зажата непосредственно в установленной зажимной планке. Кроме того, эти поднутрения совпадают друг с другом, будучи повернутыми на 180 вокруг точки симметрии, так что рейка плинтуса может зажиматься в зажимной планке также и тогда, когда она находится в повернутом положении. Предмет изобретения поясняется на примере представленного чертежа, без ограничения пределов правовой охраны. На чертежах показано: фиг. 1 - пространственное изображение рейки плинтуса; фиг. 2 - вид фронтальной поверхности рейки плинтуса по фиг. 1, в неизмененном и повернутом положении; фиг. 3 - присоединительный элемент для одностороннего присоединения рейки плинтуса; фиг. 4 - присоединительный элемент в качестве удлиняющего элемента; фиг. 5 - элемент для наружного угла; фиг. 6 - элемент для внутреннего угла; фиг. 7 - рейка плинтуса с зажимной планкой. На фиг. 1 показано пространственное изображение рейки 1 плинтуса. Эта рейка 1 плинтуса имеет первую концевую зону 2 и противолежащую ей вторую концевую зону 3. Рейка 1 плинтуса содержит первый контур 4 и второй контур 5, которые располагаются напротив друг друга. При этом второй контур 5 снабжен двумя поднутрениями 6, которые служат для базирования декоративной полосы 7. В принципе, декоративная полоса 7 может быть выполнена любым способом. Предпочтительным образом,берется часть того напольного покрытия, которое должно быть по краю закрыто рейкой 1 плинтуса. Таким способом внешний вид рейки 1 плинтуса согласуется с напольным покрытием. Следующие далее пояснения делаются с привлечением изображения, представленного на фиг. 2. Поперечное сечение рейки 1 плинтуса имеет точку 8 симметрии, вокруг которой рейка 1 плинтуса может поворачиваться на 180. Для этой цели первый контур 4 рейки 1 плинтуса в первой концевой зоне 2 соответствует второму контуру 5 во второй концевой зоне 3 в положении поворота на 180. Кроме того,второй контур 5 в первой концевой зоне 2 соответствует первому контуру 4 во второй концевой зоне 3 в положении поворота на 180. При этом точка 8 симметрии всегда служит центром вращения. Благодаря такой мере обеспечивается, что рейка 1 плинтуса независимо от описанного выше поворота имеет конгруэнтные концевые зоны 2, 3, что обозначено штрихпунктирными линиями. В соответствии с этим рейка 1 плинтуса в этих концевых зонах 2, 3 может удерживаться в обоих положениях поворота без какихлибо проблем. Благодаря этому одна и та же рейка 1 плинтуса может быть обращена наружу то первым контуром 4, то вторым контуром 5, причем для этой цели не надо использовать какие-либо особые рейки 1 плинтуса. На фиг. 3 представлено пространственное изображение присоединительного элемента 10, предназначенного для рейки 1 плинтуса, изображенной на фиг. 1. Этот присоединительный элемент 10 содержит выступ 11, внутренний контур 12 которого соответствует первому контуру 4 рейки 1 плинтуса. Этот выступ 11 полностью внахлестку закрывает рейку 1 плинтуса, так что ее концевая поверхность, которая,как правило, является пиленой поверхностью, более не видна. Для удержания рейки 1 плинтуса в присоединительном элементе 10 присоединительный элемент 10 имеет два удерживающих штифта 13. При этом рейка 1 плинтуса удерживается между обоими удерживающими штифтами 13 и выступом 11 в состоянии зажима. При этом величина расстояния удерживающих штифтов 13 от выступа 11 такова, что рейка 1 плинтуса между деталями 11, 13 удерживается в состоянии зажима. При этом оба удерживающих штифта 13 располагаются друг над другом и на таких местах, что они захватывают только первую или соответственно вторую концевую зону 2, 3 рейки 1 плинтуса. В соответствии с этим различные контуры рейки 1 плинтуса в средней зоне между обеими концевыми зонами 2, 3 не играют никакой роли для выполнения функции удерживания рейки 1 плинтуса на присоединительном элементе 10. Таким образом, присоединительный элемент 10 может захватывать рейку 1 плинтуса также и в положении поворота на 180. Присоединительный элемент 10 имеет, кроме того, упорную поверхность 14, к которой рейка 1 плинтуса может прилегать плотно без зазоров. Эта упорная поверхность 14 ограничивает движение перемещения, с помощью которого присоединительный элемент 10 может насаживаться на рейку 1 плинтуса. Выступ 11 вместе с удерживающими штифтами 13 и упорной поверхностью 14 образует присоединительную зону 15, которая служит для соединения с рейкой 1 плинтуса. На фиг. 4 показана альтернативная форма выполнения присоединительного элемента 10, при этом одинаковые детали обозначаются одинаковыми ссылочными позициями. Далее речь идет исключительно о различиях по отношению к форме выполнения, приведенной на фиг. 3. Этот присоединительный элемент 10 содержит две имеющие в основном одинаковое конструктивное исполнение присоединительные зоны 15, которые ориентированы относительно друг друга по одной линии. Таким образом, в этот присоединительный элемент 10 с обеих сторон можно вставить соответст-3 017561 венно по одной рейке 1 плинтуса, которые затем будут располагаться по одной линии относительно друг друга. Этот присоединительный элемент 10 имеет своей задачей удлинение реек 1 плинтуса. На фиг. 5 представлена альтернативная форма выполнения присоединительного элемента 10, показанного на фиг. 4, при этом одинаковые детали обозначаются одинаковыми ссылочными позициями. Далее речь идет исключительно о различиях по сравнению с формой выполнения, приведенной на фиг. 4. В форме выполнения в соответствии с фиг. 5 обе присоединительные зоны 15 повернуты на 90 относительно друг друга, в результате чего возникает соединение для наружного угла. Кроме того, рейки 1 плинтуса, которые примыкают к этим присоединительным зонам 15, образуют - если смотреть из помещения - угол, равный 270. На фиг. 6 представлена еще одна альтернативная форма выполнения присоединительного элемента 10, показанного на фиг. 5, при этом снова одинаковые детали обозначаются одинаковыми ссылочными позициями. Также и в этой форме выполнения обе присоединительные зоны 15 расположены повернутыми относительно друг друга на 90, при этом их расположение по сравнению с формой выполнения, представленной на фиг. 5, является зеркальным. В результате этого упомянутый присоединительный элемент 10 образует соединение для внутреннего угла так, что рейки 1 плинтуса, которые примыкают к этому присоединительному элементу 10, образуют - если смотреть из помещения - угол, равный 90. И, наконец, фиг. 7 изображает рейку 1 плинтуса, которая в дополнение к форме выполнения, представленной на фиг. 1, имеет в обеих концевых зонах 2, 3 дополнительные поднутрения 16. Эти поднутрения 16 корреспондируются с соответствующими поднутрениями зажимной планки 17, которая может крепиться на не показанной здесь стене. Предпочтительным образом, зажимная планка 17 соединяется со стеной с помощью склеивания и/или винтового соединения. Зажимная планка 17 имеет подпружиненные участки 18, благодаря которым зажимная планка 17 становится упругой. Это облегчает монтаж рейки 1 плинтуса, что связано с упрощенным срабатыванием пружинного зажима. Поднутрения 16 рейки 1 плинтуса имеют форму выполнения, которая допускает возможность симметричного поворота на 180 вокруг точки 8 симметрии. Это, в свою очередь, делает возможным монтаж рейки 1 плинтуса в повернутом виде. Перечень ссылочных позиций. 1 - рейка плинтуса; 2 - первая концевая зона; 3 - вторая концевая зона; 4 - первый контур; 5 - второй контур; 6 - поднутрение; 7 - декоративная полоса; 8 - точка симметрии; 10 - присоединительный элемент; 11 - выступ; 12 - внутренний контур; 13 - удерживающий штифт; 14 - упорная поверхность; 15 - присоединительная зона; 16 - поднутрение; 17 - зажимная планка; 18 - подпружиненный участок. ФОРМУЛА ИЗОБРЕТЕНИЯ Набор из рейки плинтуса для закрепления края напольного покрытия и присоединительного элемента для крепления рейки плинтуса к стене, причем присоединительный элемент для соединения с рейкой (1) плинтуса имеет по меньшей мере на одной стороне присоединительную зону (15), снабженную выступом (11), который закрывает внахлестку рейку (1) плинтуса, причем рейка (1) плинтуса имеет поперечное сечение, которое содержит первый контур (4) и противолежащий ему второй контур (5), причем первый контур (4) в первой концевой зоне (2) поперечного сечения, повернутый на 180 вокруг точки (8) симметрии, соответствует второму контуру (5) во второй концевой зоне (3), а второй контур (5) в первой концевой зоне (2) поперечного сечения, повернутый на 180 вокруг точки (8) симметрии, соответствует первому контуру (4) во второй концевой зоне (3), отличающийся тем, что присоединительный элемент выполнен в форме зажимной планки (17), которая предназначена для плотного закрепления на стене, причем рейка (1) плинтуса в своих концевых зонах (2, 3) имеет поднутрения (16), которые согласованы по форме с присоединительными зонами зажимной планки (17), а каждая из присоединительных зон, повернутая вокруг точки (8) симметрии на 180, соответствует другой присоединительной зоне и в зависимости от положения монтажа наружная сторона рейки (1) плинтуса образована либо ее первым контуром (4), либо ее вторым контуром (5).
