Лавинозащитная галерея-трамплин

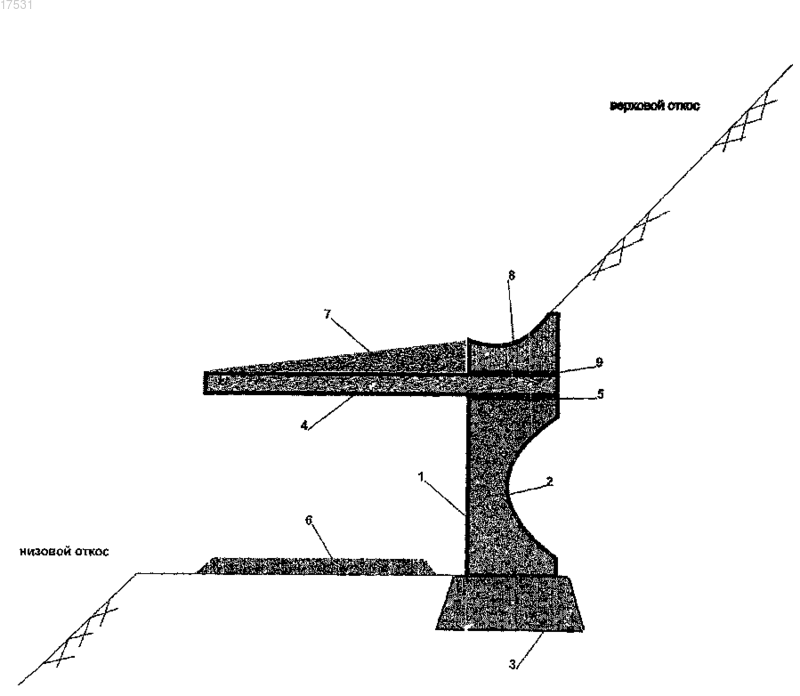

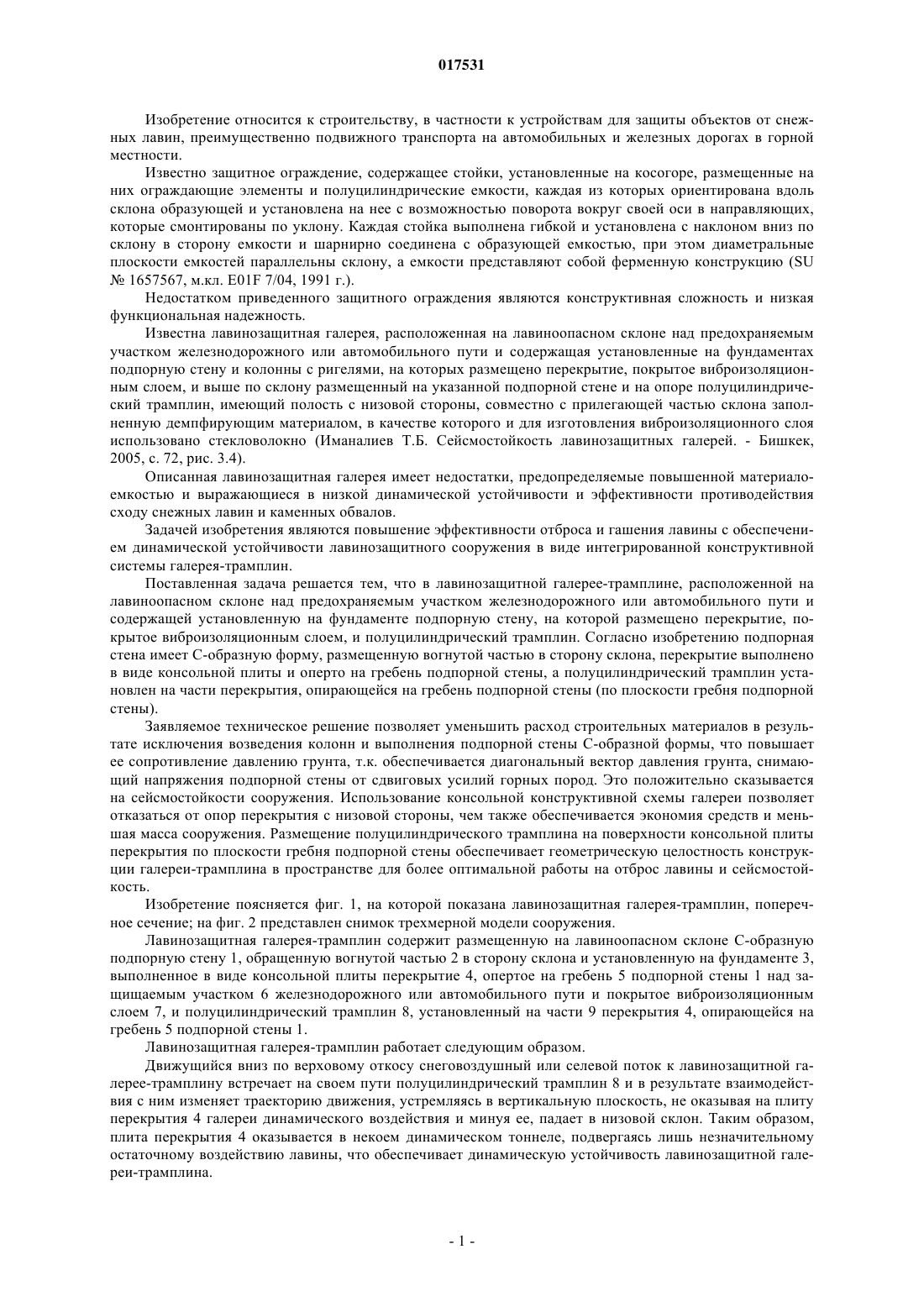

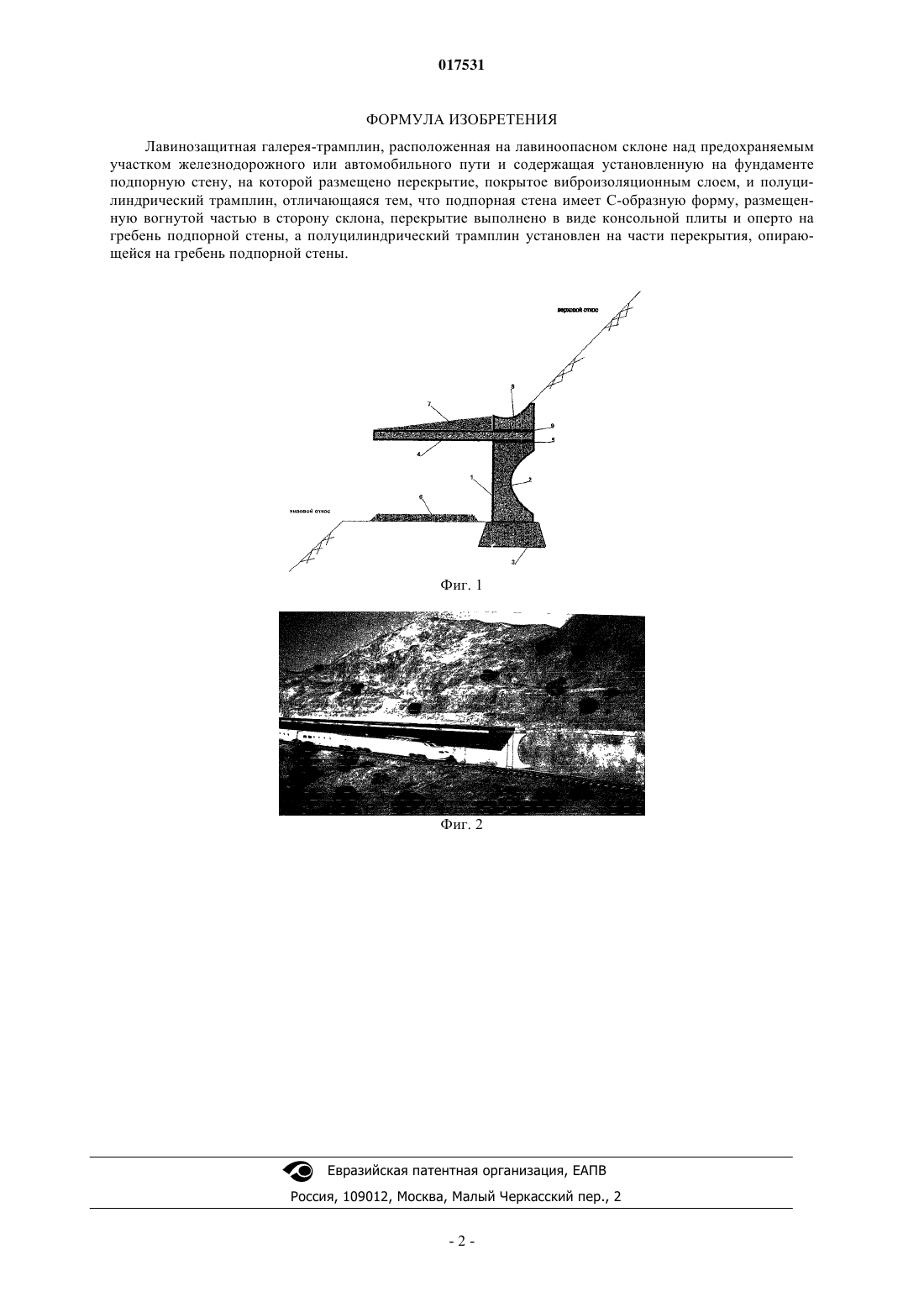

Изобретение относится к строительству, в частности к сооружениям для защиты от снежных лавин подвижного транспорта на автомобильных и железных дорогах в горной местности. Задачей изобретения является повышение эффективности отброса и гашения лавины и динамической устойчивости лавинозащитной галереи-трамплина. Лавинозащитная галереятрамплин расположена на лавиноопасном склоне над защищаемым участком железнодорожного или автомобильного пути и содержит установленную на фундаменте имеющую С-образную форму подпорную стену, обращенную вогнутой частью в сторону склона, на гребень которой оперто выполненное в виде консольной плиты перекрытие, покрытое виброизоляционным слоем, и полуцилиндрический трамплин, установленный на консольной плите перекрытия по плоскости гребня подпорной стены.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ИМАНАЛИЕВ ТЕМИР БОЛОТБЕКОВИЧ (KG) 017531 Изобретение относится к строительству, в частности к устройствам для защиты объектов от снежных лавин, преимущественно подвижного транспорта на автомобильных и железных дорогах в горной местности. Известно защитное ограждение, содержащее стойки, установленные на косогоре, размещенные на них ограждающие элементы и полуцилиндрические емкости, каждая из которых ориентирована вдоль склона образующей и установлена на нее с возможностью поворота вокруг своей оси в направляющих,которые смонтированы по уклону. Каждая стойка выполнена гибкой и установлена с наклоном вниз по склону в сторону емкости и шарнирно соединена с образующей емкостью, при этом диаметральные плоскости емкостей параллельны склону, а емкости представляют собой ферменную конструкцию (SU1657567, м.кл. E01F 7/04, 1991 г.). Недостатком приведенного защитного ограждения являются конструктивная сложность и низкая функциональная надежность. Известна лавинозащитная галерея, расположенная на лавиноопасном склоне над предохраняемым участком железнодорожного или автомобильного пути и содержащая установленные на фундаментах подпорную стену и колонны с ригелями, на которых размещено перекрытие, покрытое виброизоляционным слоем, и выше по склону размещенный на указанной подпорной стене и на опоре полуцилиндрический трамплин, имеющий полость с низовой стороны, совместно с прилегающей частью склона заполненную демпфирующим материалом, в качестве которого и для изготовления виброизоляционного слоя использовано стекловолокно (Иманалиев Т.Б. Сейсмостойкость лавинозащитных галерей. - Бишкек,2005, с. 72, рис. 3.4). Описанная лавинозащитная галерея имеет недостатки, предопределяемые повышенной материалоемкостью и выражающиеся в низкой динамической устойчивости и эффективности противодействия сходу снежных лавин и каменных обвалов. Задачей изобретения являются повышение эффективности отброса и гашения лавины с обеспечением динамической устойчивости лавинозащитного сооружения в виде интегрированной конструктивной системы галерея-трамплин. Поставленная задача решается тем, что в лавинозащитной галерее-трамплине, расположенной на лавиноопасном склоне над предохраняемым участком железнодорожного или автомобильного пути и содержащей установленную на фундаменте подпорную стену, на которой размещено перекрытие, покрытое виброизоляционным слоем, и полуцилиндрический трамплин. Согласно изобретению подпорная стена имеет С-образную форму, размещенную вогнутой частью в сторону склона, перекрытие выполнено в виде консольной плиты и оперто на гребень подпорной стены, а полуцилиндрический трамплин установлен на части перекрытия, опирающейся на гребень подпорной стены (по плоскости гребня подпорной стены). Заявляемое техническое решение позволяет уменьшить расход строительных материалов в результате исключения возведения колонн и выполнения подпорной стены С-образной формы, что повышает ее сопротивление давлению грунта, т.к. обеспечивается диагональный вектор давления грунта, снимающий напряжения подпорной стены от сдвиговых усилий горных пород. Это положительно сказывается на сейсмостойкости сооружения. Использование консольной конструктивной схемы галереи позволяет отказаться от опор перекрытия с низовой стороны, чем также обеспечивается экономия средств и меньшая масса сооружения. Размещение полуцилиндрического трамплина на поверхности консольной плиты перекрытия по плоскости гребня подпорной стены обеспечивает геометрическую целостность конструкции галереи-трамплина в пространстве для более оптимальной работы на отброс лавины и сейсмостойкость. Изобретение поясняется фиг. 1, на которой показана лавинозащитная галерея-трамплин, поперечное сечение; на фиг. 2 представлен снимок трехмерной модели сооружения. Лавинозащитная галерея-трамплин содержит размещенную на лавиноопасном склоне С-образную подпорную стену 1, обращенную вогнутой частью 2 в сторону склона и установленную на фундаменте 3,выполненное в виде консольной плиты перекрытие 4, опертое на гребень 5 подпорной стены 1 над защищаемым участком 6 железнодорожного или автомобильного пути и покрытое виброизоляционным слоем 7, и полуцилиндрический трамплин 8, установленный на части 9 перекрытия 4, опирающейся на гребень 5 подпорной стены 1. Лавинозащитная галерея-трамплин работает следующим образом. Движущийся вниз по верховому откосу снеговоздушный или селевой поток к лавинозащитной галерее-трамплину встречает на своем пути полуцилиндрический трамплин 8 и в результате взаимодействия с ним изменяет траекторию движения, устремляясь в вертикальную плоскость, не оказывая на плиту перекрытия 4 галереи динамического воздействия и минуя ее, падает в низовой склон. Таким образом,плита перекрытия 4 оказывается в некоем динамическом тоннеле, подвергаясь лишь незначительному остаточному воздействию лавины, что обеспечивает динамическую устойчивость лавинозащитной галереи-трамплина.-1 017531 ФОРМУЛА ИЗОБРЕТЕНИЯ Лавинозащитная галерея-трамплин, расположенная на лавиноопасном склоне над предохраняемым участком железнодорожного или автомобильного пути и содержащая установленную на фундаменте подпорную стену, на которой размещено перекрытие, покрытое виброизоляционным слоем, и полуцилиндрический трамплин, отличающаяся тем, что подпорная стена имеет С-образную форму, размещенную вогнутой частью в сторону склона, перекрытие выполнено в виде консольной плиты и оперто на гребень подпорной стены, а полуцилиндрический трамплин установлен на части перекрытия, опирающейся на гребень подпорной стены.
