Сейсмостойкий гаситель энергии лавины

Номер патента: 17514

Опубликовано: 30.01.2013

Автор: Иманалиев Темир Болотбекович

Скачать PDF файл.

Формула / Реферат

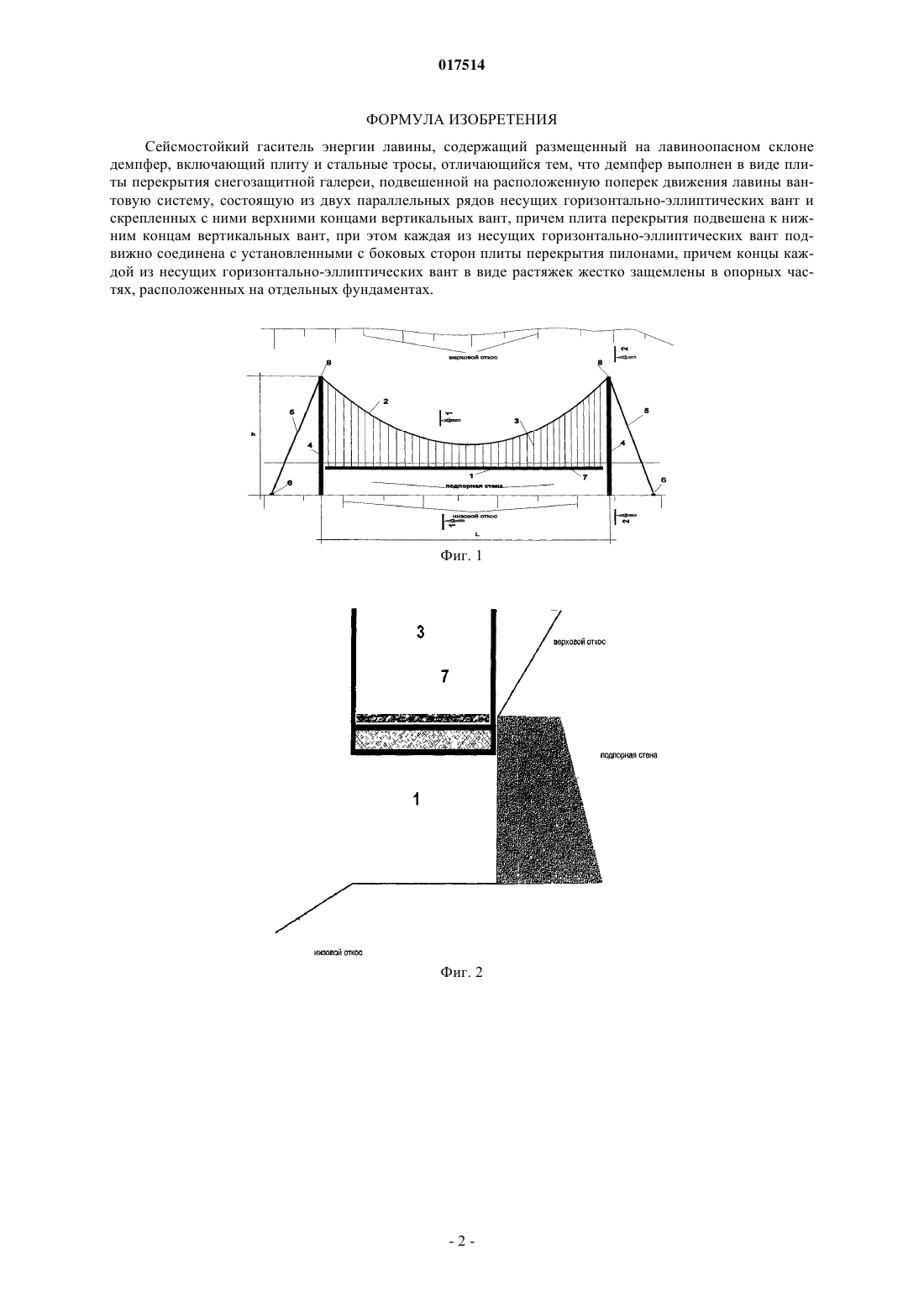

Сейсмостойкий гаситель энергии лавины, содержащий размещенный на лавиноопасном склоне демпфер, включающий плиту и стальные тросы, отличающийся тем, что демпфер выполнен в виде плиты перекрытия снегозащитной галереи, подвешенной на расположенную поперек движения лавины вантовую систему, состоящую из двух параллельных рядов несущих горизонтально-эллиптических вант и скрепленных с ними верхними концами вертикальных вант, причем плита перекрытия подвешена к нижним концам вертикальных вант, при этом каждая из несущих горизонтально-эллиптических вант подвижно соединена с установленными с боковых сторон плиты перекрытия пилонами, причем концы каждой из несущих горизонтально-эллиптических вант в виде растяжек жестко защемлены в опорных частях, расположенных на отдельных фундаментах.

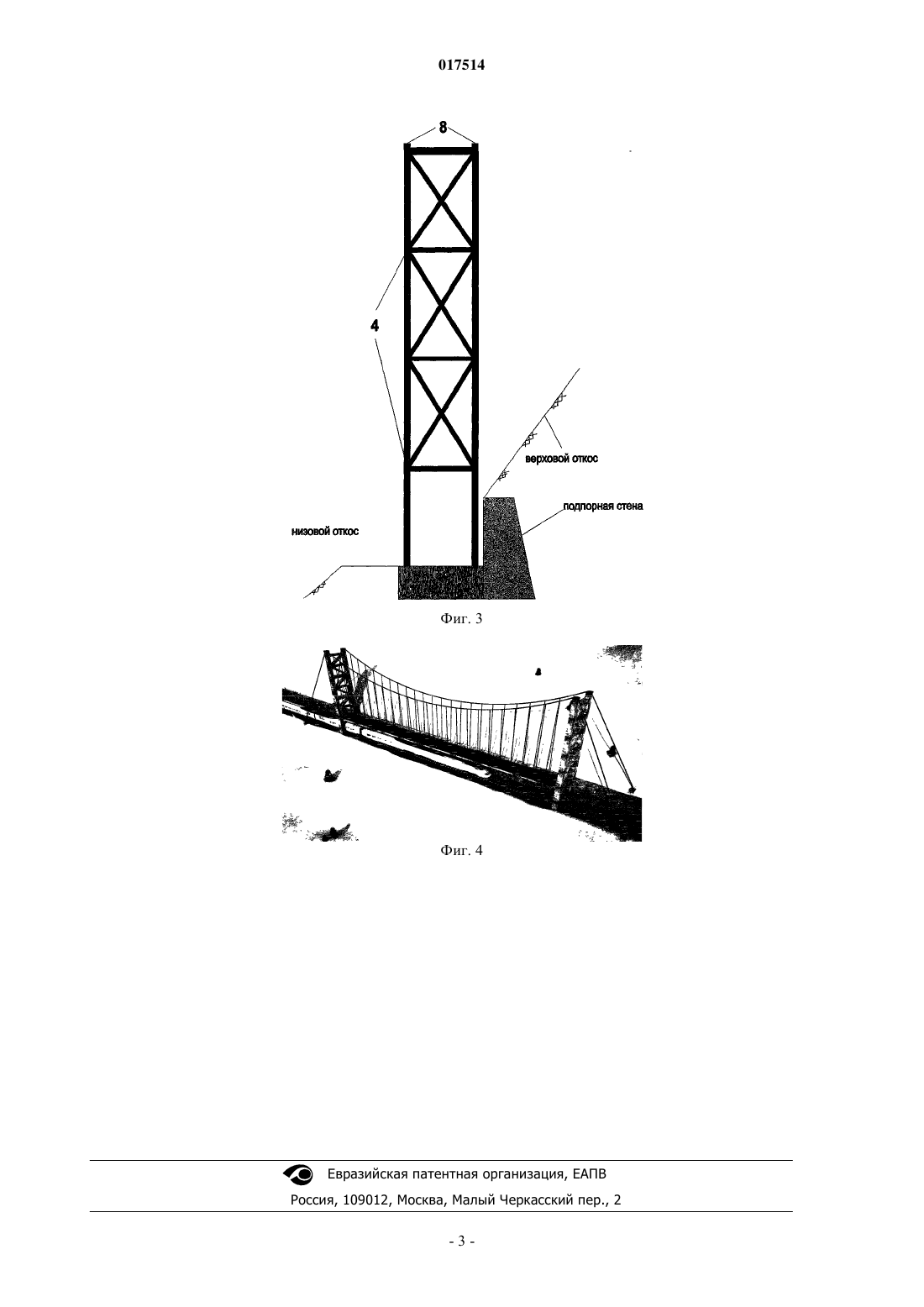

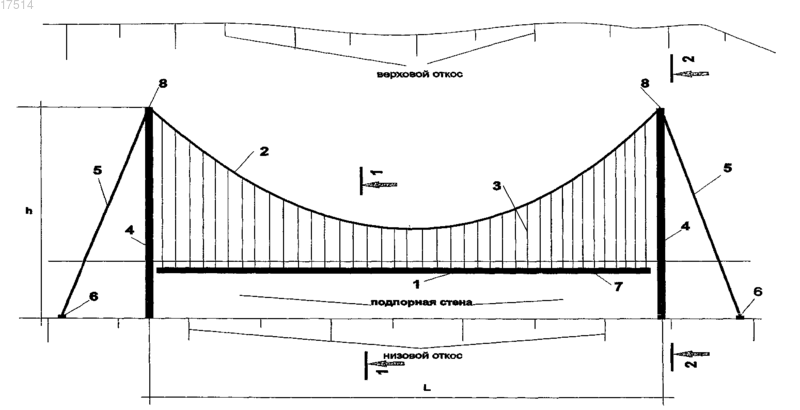

Рисунок 1

Текст

Смотреть все

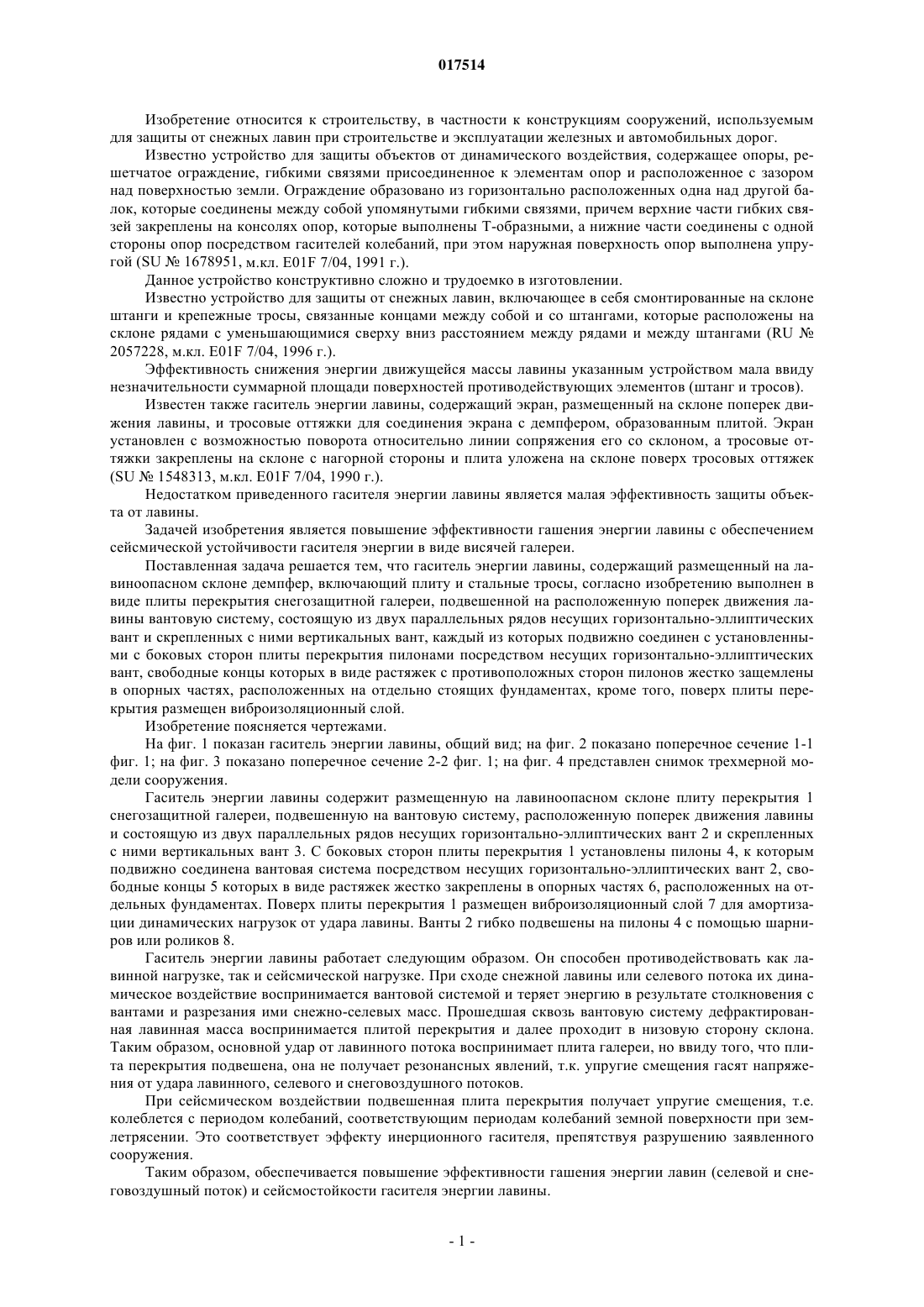

СЕЙСМОСТОЙКИЙ ГАСИТЕЛЬ ЭНЕРГИИ ЛАВИНЫ Изобретение относится к строительству, в частности к сооружениям, возводимым для защиты от снежных лавин и селевых потоков. Задачей изобретения является повышение эффективности гашения энергии лавины с обеспечением сейсмической устойчивости гасителя энергии в виде висячей галереи. Сейсмостойкий гаситель энергии лавины содержит размещенную на лавиноопасном склоне плиту перекрытия снегозащитной галереи, подвешенную на вантовую систему, расположенную поперек движения лавины и состоящую из двух параллельных рядов несущих горизонтально-эллиптических вант и скрепленных с ними вертикальных вант. С боковых сторон плиты перекрытия установлены пилоны, к которым подвижно соединена вантовая система посредством несущих горизонтально-эллиптических вант, свободные концы которых в виде растяжек жестко закреплены в опорных частях, расположенных на отдельных фундаментах. Поверх плиты перекрытия размещен виброизоляционный слой для смягчения динамических воздействий на плиту.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ИМАНАЛИЕВ ТЕМИР БОЛОТБЕКОВИЧ (KG) 017514 Изобретение относится к строительству, в частности к конструкциям сооружений, используемым для защиты от снежных лавин при строительстве и эксплуатации железных и автомобильных дорог. Известно устройство для защиты объектов от динамического воздействия, содержащее опоры, решетчатое ограждение, гибкими связями присоединенное к элементам опор и расположенное с зазором над поверхностью земли. Ограждение образовано из горизонтально расположенных одна над другой балок, которые соединены между собой упомянутыми гибкими связями, причем верхние части гибких связей закреплены на консолях опор, которые выполнены Т-образными, а нижние части соединены с одной стороны опор посредством гасителей колебаний, при этом наружная поверхность опор выполнена упругой (SU1678951, м.кл. E01F 7/04, 1991 г.). Данное устройство конструктивно сложно и трудоемко в изготовлении. Известно устройство для защиты от снежных лавин, включающее в себя смонтированные на склоне штанги и крепежные тросы, связанные концами между собой и со штангами, которые расположены на склоне рядами с уменьшающимися сверху вниз расстоянием между рядами и между штангами (RU2057228, м.кл. E01F 7/04, 1996 г.). Эффективность снижения энергии движущейся массы лавины указанным устройством мала ввиду незначительности суммарной площади поверхностей противодействующих элементов (штанг и тросов). Известен также гаситель энергии лавины, содержащий экран, размещенный на склоне поперек движения лавины, и тросовые оттяжки для соединения экрана с демпфером, образованным плитой. Экран установлен с возможностью поворота относительно линии сопряжения его со склоном, а тросовые оттяжки закреплены на склоне с нагорной стороны и плита уложена на склоне поверх тросовых оттяжек(SU1548313, м.кл. E01F 7/04, 1990 г.). Недостатком приведенного гасителя энергии лавины является малая эффективность защиты объекта от лавины. Задачей изобретения является повышение эффективности гашения энергии лавины с обеспечением сейсмической устойчивости гасителя энергии в виде висячей галереи. Поставленная задача решается тем, что гаситель энергии лавины, содержащий размещенный на лавиноопасном склоне демпфер, включающий плиту и стальные тросы, согласно изобретению выполнен в виде плиты перекрытия снегозащитной галереи, подвешенной на расположенную поперек движения лавины вантовую систему, состоящую из двух параллельных рядов несущих горизонтально-эллиптических вант и скрепленных с ними вертикальных вант, каждый из которых подвижно соединен с установленными с боковых сторон плиты перекрытия пилонами посредством несущих горизонтально-эллиптических вант, свободные концы которых в виде растяжек с противоположных сторон пилонов жестко защемлены в опорных частях, расположенных на отдельно стоящих фундаментах, кроме того, поверх плиты перекрытия размещен виброизоляционный слой. Изобретение поясняется чертежами. На фиг. 1 показан гаситель энергии лавины, общий вид; на фиг. 2 показано поперечное сечение 1-1 фиг. 1; на фиг. 3 показано поперечное сечение 2-2 фиг. 1; на фиг. 4 представлен снимок трехмерной модели сооружения. Гаситель энергии лавины содержит размещенную на лавиноопасном склоне плиту перекрытия 1 снегозащитной галереи, подвешенную на вантовую систему, расположенную поперек движения лавины и состоящую из двух параллельных рядов несущих горизонтально-эллиптических вант 2 и скрепленных с ними вертикальных вант 3. С боковых сторон плиты перекрытия 1 установлены пилоны 4, к которым подвижно соединена вантовая система посредством несущих горизонтально-эллиптических вант 2, свободные концы 5 которых в виде растяжек жестко закреплены в опорных частях 6, расположенных на отдельных фундаментах. Поверх плиты перекрытия 1 размещен виброизоляционный слой 7 для амортизации динамических нагрузок от удара лавины. Ванты 2 гибко подвешены на пилоны 4 с помощью шарниров или роликов 8. Гаситель энергии лавины работает следующим образом. Он способен противодействовать как лавинной нагрузке, так и сейсмической нагрузке. При сходе снежной лавины или селевого потока их динамическое воздействие воспринимается вантовой системой и теряет энергию в результате столкновения с вантами и разрезания ими снежно-селевых масс. Прошедшая сквозь вантовую систему дефрактированная лавинная масса воспринимается плитой перекрытия и далее проходит в низовую сторону склона. Таким образом, основной удар от лавинного потока воспринимает плита галереи, но ввиду того, что плита перекрытия подвешена, она не получает резонансных явлений, т.к. упругие смещения гасят напряжения от удара лавинного, селевого и снеговоздушного потоков. При сейсмическом воздействии подвешенная плита перекрытия получает упругие смещения, т.е. колеблется с периодом колебаний, соответствующим периодам колебаний земной поверхности при землетрясении. Это соответствует эффекту инерционного гасителя, препятствуя разрушению заявленного сооружения. Таким образом, обеспечивается повышение эффективности гашения энергии лавин (селевой и снеговоздушный поток) и сейсмостойкости гасителя энергии лавины.-1 017514 ФОРМУЛА ИЗОБРЕТЕНИЯ Сейсмостойкий гаситель энергии лавины, содержащий размещенный на лавиноопасном склоне демпфер, включающий плиту и стальные тросы, отличающийся тем, что демпфер выполнен в виде плиты перекрытия снегозащитной галереи, подвешенной на расположенную поперек движения лавины вантовую систему, состоящую из двух параллельных рядов несущих горизонтально-эллиптических вант и скрепленных с ними верхними концами вертикальных вант, причем плита перекрытия подвешена к нижним концам вертикальных вант, при этом каждая из несущих горизонтально-эллиптических вант подвижно соединена с установленными с боковых сторон плиты перекрытия пилонами, причем концы каждой из несущих горизонтально-эллиптических вант в виде растяжек жестко защемлены в опорных частях, расположенных на отдельных фундаментах.

МПК / Метки

МПК: E01F 7/04

Метки: сейсмостойкий, лавины, гаситель, энергии
