Формула / Реферат

1. Горка для катания, содержащая трассу со скользящим покрытием, расположенную на склоне и содержащую верхний и нижний участки, переходящие один в другой, причем один из участков разделен на два или более маршрута, которые выполнены в виде желобов со скользящим покрытием, каждый из которых начинается сверху участка и оканчивается снизу участка, отличающаяся тем, что разделение на маршруты выполнено на нижнем участке, верхний участок расположен непосредственно на склоне, при этом на склоне верхнего участка смонтировано по крайней мере одно препятствие, выполненное с возможностью изменения направления движения вниз по склону устройства скатывания при соприкосновении последнего с препятствием.

2. Горка по п.1, отличающаяся тем, что содержит направляющие, размещенные на верхнем участке вблизи границы между верхним и нижним участками, выполненные с возможностью обеспечения попадания скатываемого устройства в один из желобов.

3. Горка по п.1, отличающаяся тем, что направляющие выполнены в виде выступов клинообразной в плане формы с расширением вниз, размещенных между смежными желобами.

4. Горка по п.1, отличающаяся тем, что желоба пересекаются на разных уровнях.

5. Горка по п.1, отличающаяся тем, что препятствие выполнено в виде выступа.

6. Горка по п.1, отличающаяся тем, что дополнительно содержит участок торможения, выполненный без разделения на маршруты после нижнего участка.

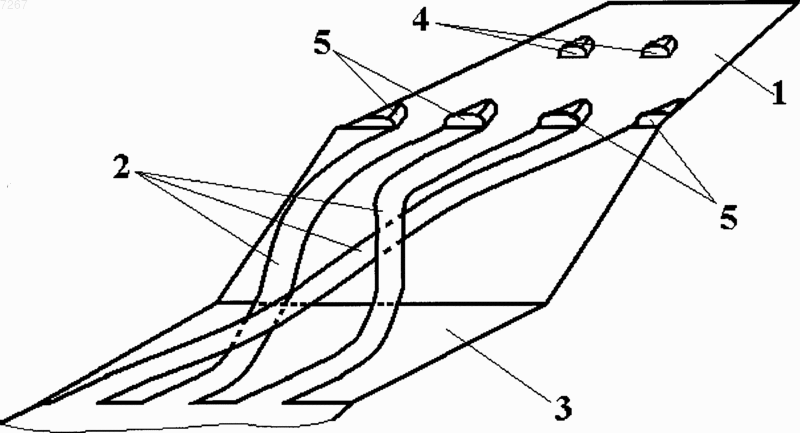

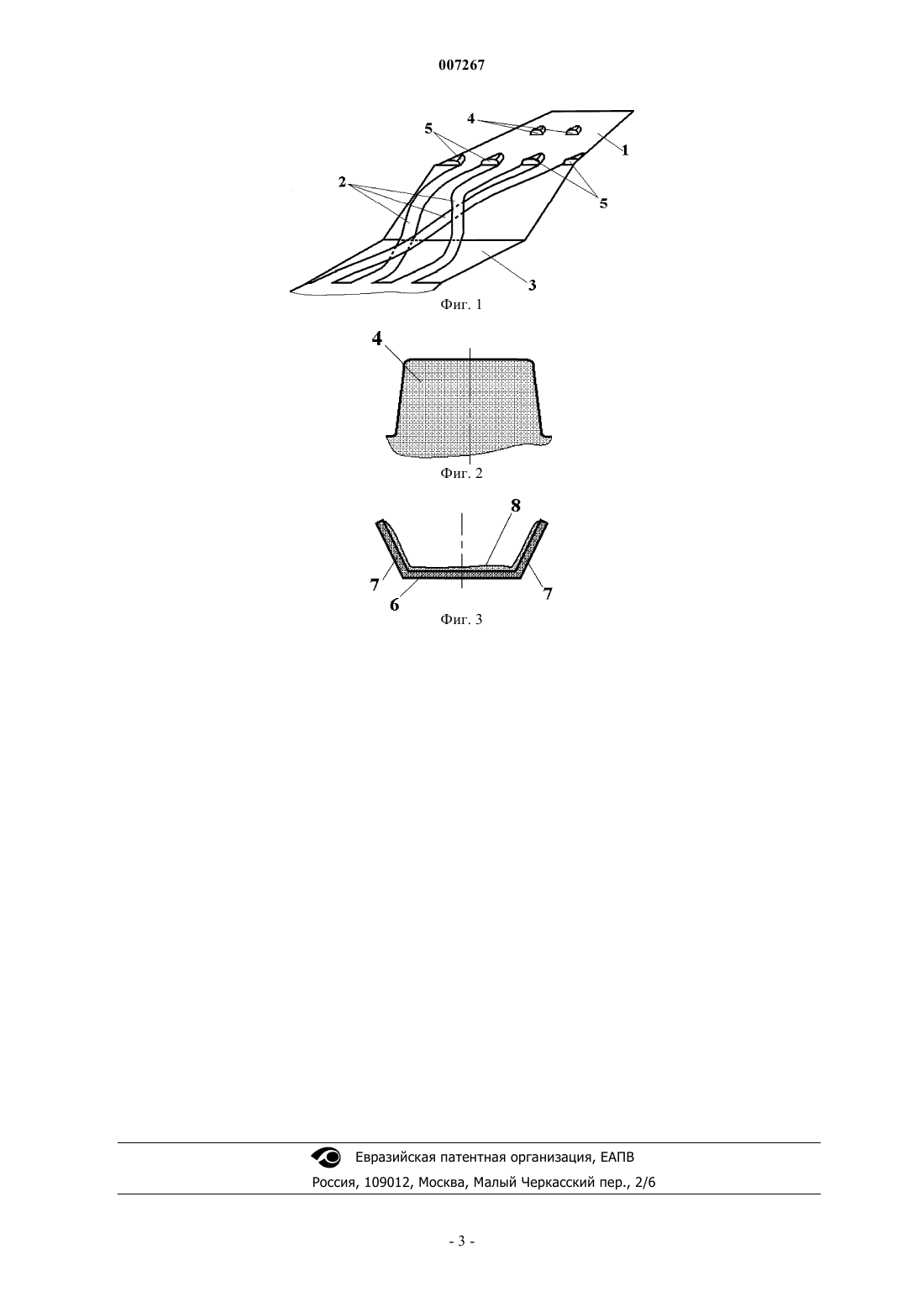

Рисунок 1



Текст

Смотреть все

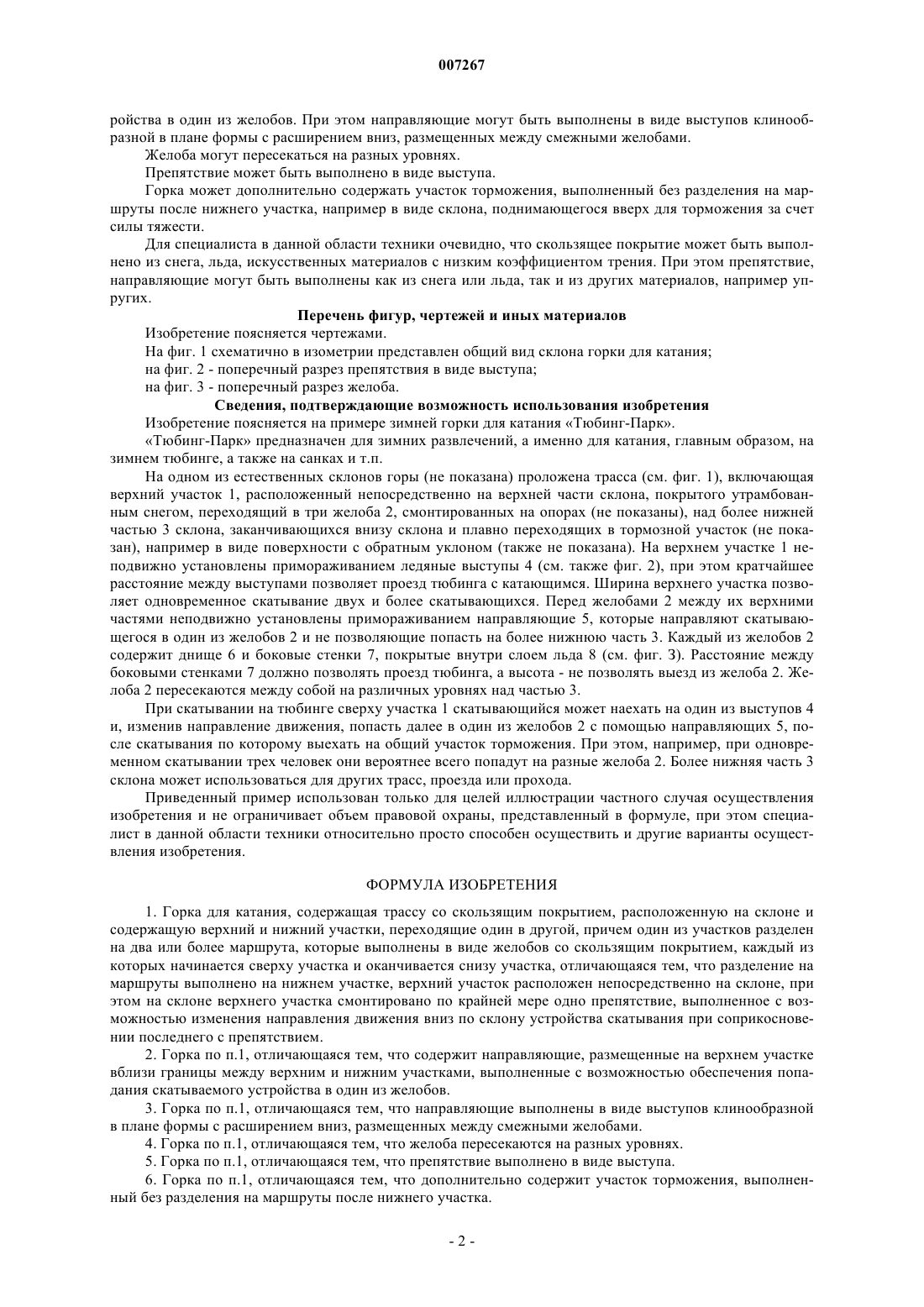

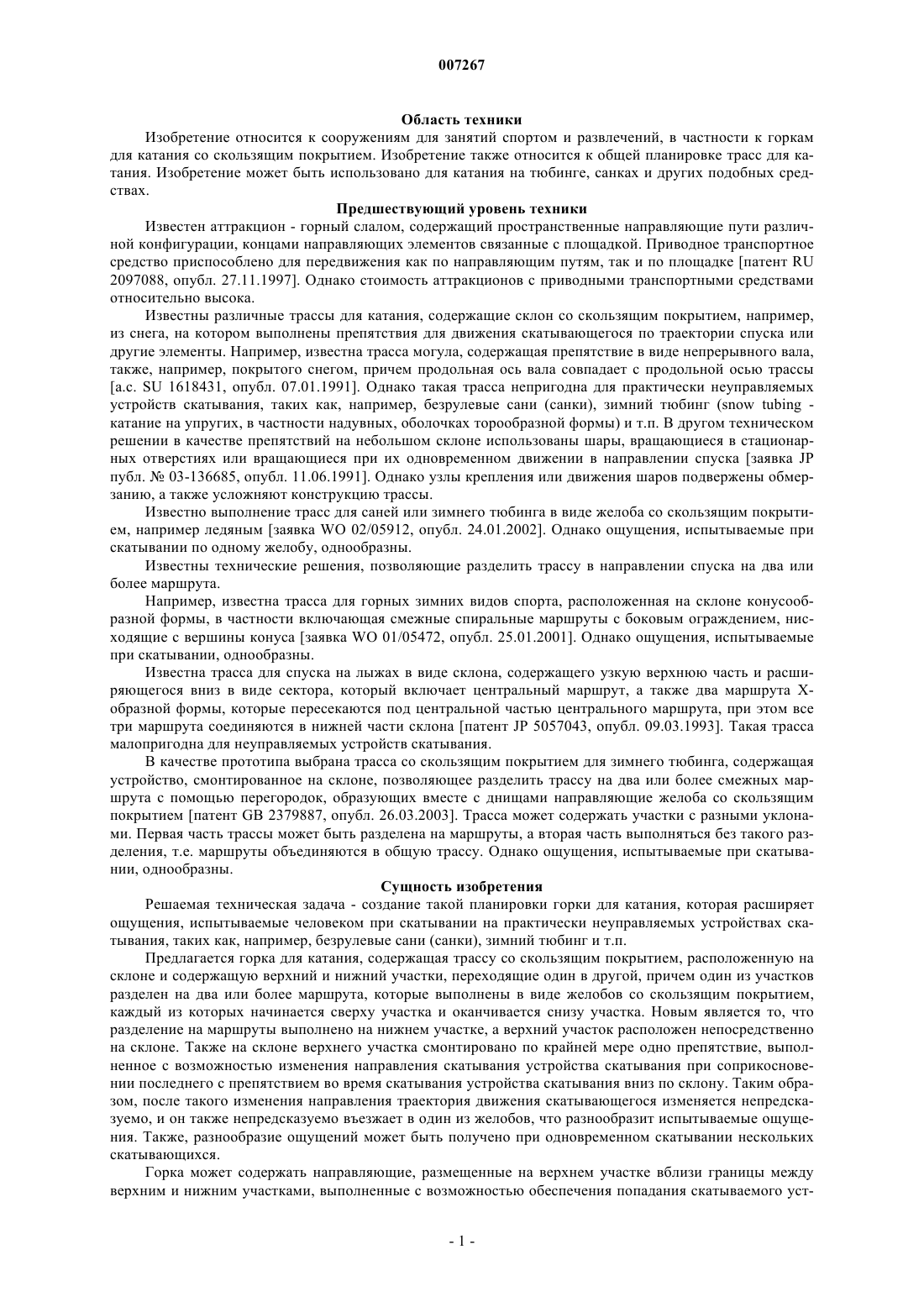

007267 Область техники Изобретение относится к сооружениям для занятий спортом и развлечений, в частности к горкам для катания со скользящим покрытием. Изобретение также относится к общей планировке трасс для катания. Изобретение может быть использовано для катания на тюбинге, санках и других подобных средствах. Предшествующий уровень техники Известен аттракцион - горный слалом, содержащий пространственные направляющие пути различной конфигурации, концами направляющих элементов связанные с площадкой. Приводное транспортное средство приспособлено для передвижения как по направляющим путям, так и по площадке [патент RU 2097088, опубл. 27.11.1997]. Однако стоимость аттракционов с приводными транспортными средствами относительно высока. Известны различные трассы для катания, содержащие склон со скользящим покрытием, например,из снега, на котором выполнены препятствия для движения скатывающегося по траектории спуска или другие элементы. Например, известна трасса могула, содержащая препятствие в виде непрерывного вала,также, например, покрытого снегом, причем продольная ось вала совпадает с продольной осью трассы[а.с. SU 1618431, опубл. 07.01.1991]. Однако такая трасса непригодна для практически неуправляемых устройств скатывания, таких как, например, безрулевые сани (санки), зимний тюбинг (snow tubing катание на упругих, в частности надувных, оболочках торообразной формы) и т.п. В другом техническом решении в качестве препятствий на небольшом склоне использованы шары, вращающиеся в стационарных отверстиях или вращающиеся при их одновременном движении в направлении спуска [заявка JP публ.03-136685, опубл. 11.06.1991]. Однако узлы крепления или движения шаров подвержены обмерзанию, а также усложняют конструкцию трассы. Известно выполнение трасс для саней или зимнего тюбинга в виде желоба со скользящим покрытием, например ледяным [заявка WO 02/05912, опубл. 24.01.2002]. Однако ощущения, испытываемые при скатывании по одному желобу, однообразны. Известны технические решения, позволяющие разделить трассу в направлении спуска на два или более маршрута. Например, известна трасса для горных зимних видов спорта, расположенная на склоне конусообразной формы, в частности включающая смежные спиральные маршруты с боковым ограждением, нисходящие с вершины конуса [заявка WO 01/05472, опубл. 25.01.2001]. Однако ощущения, испытываемые при скатывании, однообразны. Известна трасса для спуска на лыжах в виде склона, содержащего узкую верхнюю часть и расширяющегося вниз в виде сектора, который включает центральный маршрут, а также два маршрута Хобразной формы, которые пересекаются под центральной частью центрального маршрута, при этом все три маршрута соединяются в нижней части склона [патент JP 5057043, опубл. 09.03.1993]. Такая трасса малопригодна для неуправляемых устройств скатывания. В качестве прототипа выбрана трасса со скользящим покрытием для зимнего тюбинга, содержащая устройство, смонтированное на склоне, позволяющее разделить трассу на два или более смежных маршрута с помощью перегородок, образующих вместе с днищами направляющие желоба со скользящим покрытием [патент GB 2379887, опубл. 26.03.2003]. Трасса может содержать участки с разными уклонами. Первая часть трассы может быть разделена на маршруты, а вторая часть выполняться без такого разделения, т.е. маршруты объединяются в общую трассу. Однако ощущения, испытываемые при скатывании, однообразны. Сущность изобретения Решаемая техническая задача - создание такой планировки горки для катания, которая расширяет ощущения, испытываемые человеком при скатывании на практически неуправляемых устройствах скатывания, таких как, например, безрулевые сани (санки), зимний тюбинг и т.п. Предлагается горка для катания, содержащая трассу со скользящим покрытием, расположенную на склоне и содержащую верхний и нижний участки, переходящие один в другой, причем один из участков разделен на два или более маршрута, которые выполнены в виде желобов со скользящим покрытием,каждый из которых начинается сверху участка и оканчивается снизу участка. Новым является то, что разделение на маршруты выполнено на нижнем участке, а верхний участок расположен непосредственно на склоне. Также на склоне верхнего участка смонтировано по крайней мере одно препятствие, выполненное с возможностью изменения направления скатывания устройства скатывания при соприкосновении последнего с препятствием во время скатывания устройства скатывания вниз по склону. Таким образом, после такого изменения направления траектория движения скатывающегося изменяется непредсказуемо, и он также непредсказуемо въезжает в один из желобов, что разнообразит испытываемые ощущения. Также, разнообразие ощущений может быть получено при одновременном скатывании нескольких скатывающихся. Горка может содержать направляющие, размещенные на верхнем участке вблизи границы между верхним и нижним участками, выполненные с возможностью обеспечения попадания скатываемого уст-1 007267 ройства в один из желобов. При этом направляющие могут быть выполнены в виде выступов клинообразной в плане формы с расширением вниз, размещенных между смежными желобами. Желоба могут пересекаться на разных уровнях. Препятствие может быть выполнено в виде выступа. Горка может дополнительно содержать участок торможения, выполненный без разделения на маршруты после нижнего участка, например в виде склона, поднимающегося вверх для торможения за счет силы тяжести. Для специалиста в данной области техники очевидно, что скользящее покрытие может быть выполнено из снега, льда, искусственных материалов с низким коэффициентом трения. При этом препятствие,направляющие могут быть выполнены как из снега илильда, так и из других материалов, например упругих. Перечень фигур, чертежей и иных материалов Изобретение поясняется чертежами. На фиг. 1 схематично в изометрии представлен общий вид склона горки для катания; на фиг. 2 - поперечный разрез препятствия в виде выступа; на фиг. 3 - поперечный разрез желоба. Сведения, подтверждающие возможность использования изобретения Изобретение поясняется на примере зимней горки для катания Тюбинг-Парк. Тюбинг-Парк предназначен для зимних развлечений, а именно для катания, главным образом, на зимнем тюбинге, а также на санках и т.п. На одном из естественных склонов горы (не показана) проложена трасса (см. фиг. 1), включающая верхний участок 1, расположенный непосредственно на верхней части склона, покрытого утрамбованным снегом, переходящий в три желоба 2, смонтированных на опорах (не показаны), над более нижней частью 3 склона, заканчивающихся внизу склона и плавно переходящих в тормозной участок (не показан), например в виде поверхности с обратным уклоном (также не показана). На верхнем участке 1 неподвижно установлены примораживанием ледяные выступы 4 (см. также фиг. 2), при этом кратчайшее расстояние между выступами позволяет проезд тюбинга с катающимся. Ширина верхнего участка позволяет одновременное скатывание двух и более скатывающихся. Перед желобами 2 между их верхними частями неподвижно установлены примораживанием направляющие 5, которые направляют скатывающегося в один из желобов 2 и не позволяющие попасть на более нижнюю часть 3. Каждый из желобов 2 содержит днище 6 и боковые стенки 7, покрытые внутри слоем льда 8 (см. фиг. З). Расстояние между боковыми стенками 7 должно позволять проезд тюбинга, а высота - не позволять выезд из желоба 2. Желоба 2 пересекаются между собой на различных уровнях над частью 3. При скатывании на тюбинге сверху участка 1 скатывающийся может наехать на один из выступов 4 и, изменив направление движения, попасть далее в один из желобов 2 с помощью направляющих 5, после скатывания по которому выехать на общий участок торможения. При этом, например, при одновременном скатывании трех человек они вероятнее всего попадут на разные желоба 2. Более нижняя часть 3 склона может использоваться для других трасс, проезда или прохода. Приведенный пример использован только для целей иллюстрации частного случая осуществления изобретения и не ограничивает объем правовой охраны, представленный в формуле, при этом специалист в данной области техники относительно просто способен осуществить и другие варианты осуществления изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Горка для катания, содержащая трассу со скользящим покрытием, расположенную на склоне и содержащую верхний и нижний участки, переходящие один в другой, причем один из участков разделен на два или более маршрута, которые выполнены в виде желобов со скользящим покрытием, каждый из которых начинается сверху участка и оканчивается снизу участка, отличающаяся тем, что разделение на маршруты выполнено на нижнем участке, верхний участок расположен непосредственно на склоне, при этом на склоне верхнего участка смонтировано по крайней мере одно препятствие, выполненное с возможностью изменения направления движения вниз по склону устройства скатывания при соприкосновении последнего с препятствием. 2. Горка по п.1, отличающаяся тем, что содержит направляющие, размещенные на верхнем участке вблизи границы между верхним и нижним участками, выполненные с возможностью обеспечения попадания скатываемого устройства в один из желобов. 3. Горка по п.1, отличающаяся тем, что направляющие выполнены в виде выступов клинообразной в плане формы с расширением вниз, размещенных между смежными желобами. 4. Горка по п.1, отличающаяся тем, что желоба пересекаются на разных уровнях. 5. Горка по п.1, отличающаяся тем, что препятствие выполнено в виде выступа. 6. Горка по п.1, отличающаяся тем, что дополнительно содержит участок торможения, выполненный без разделения на маршруты после нижнего участка.

МПК / Метки

МПК: A63G 21/06, A63G 21/18

Метки: горка, катания
