Способ установки трубопровода или тому подобного на горном склоне с использованием троса

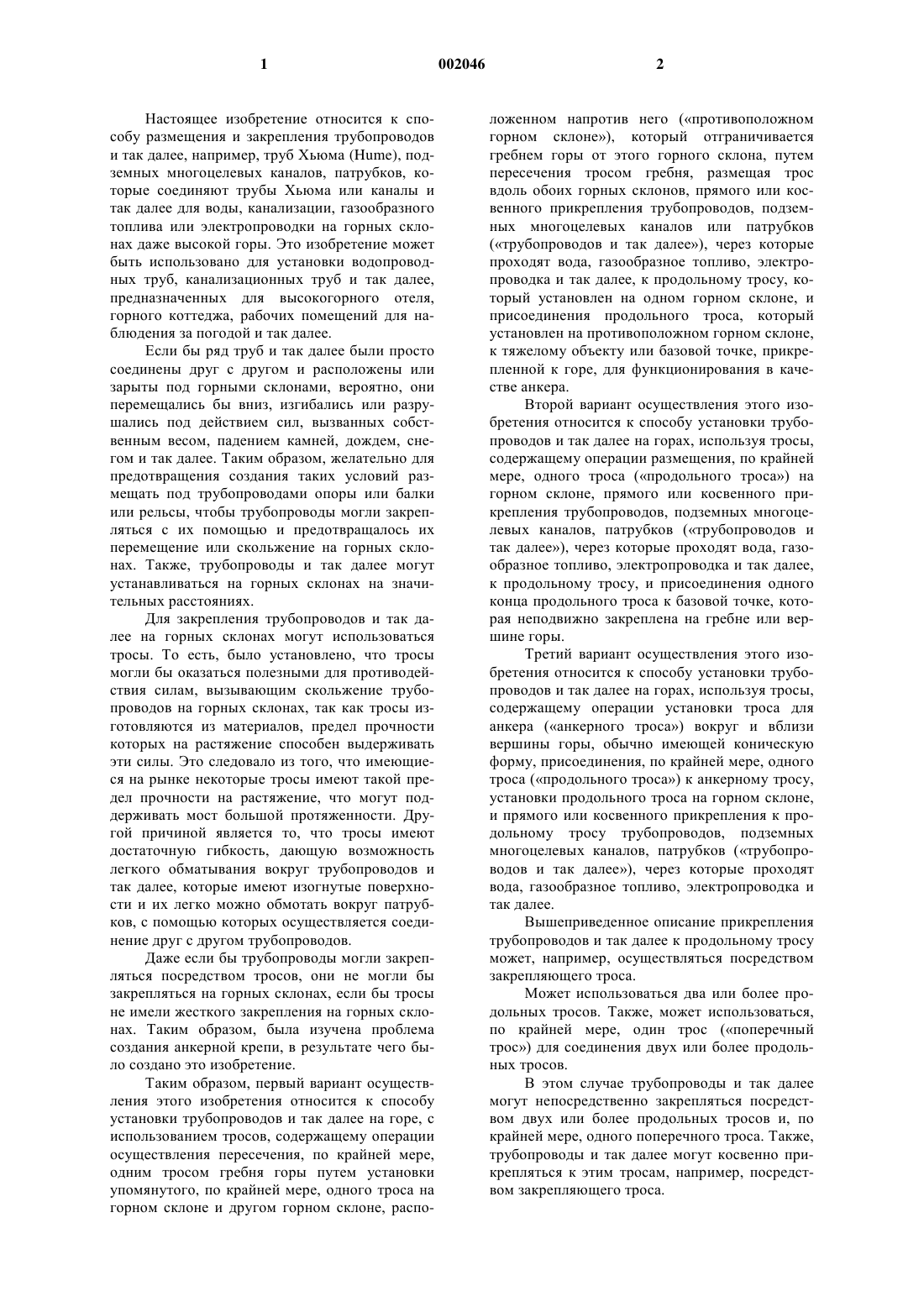

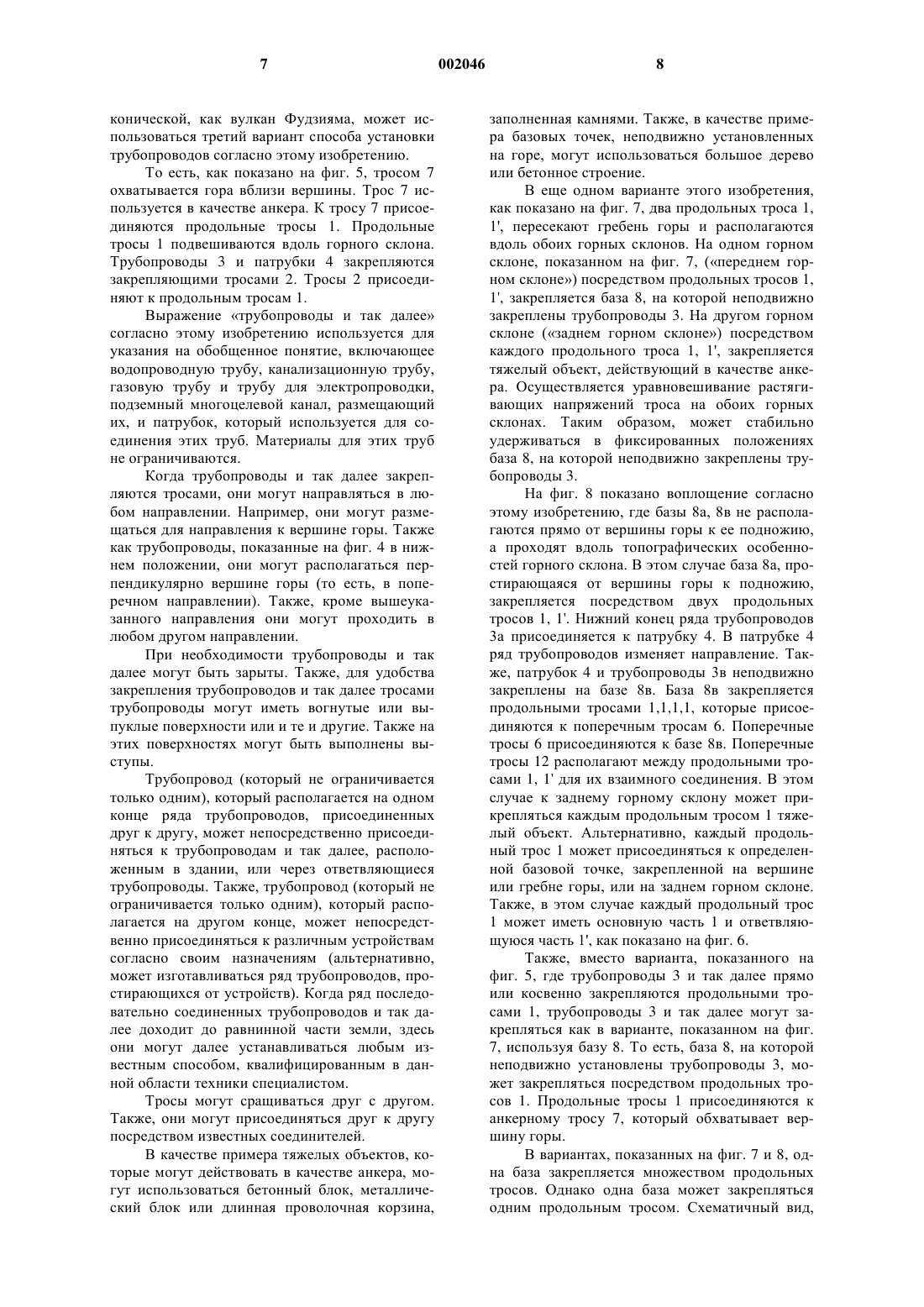

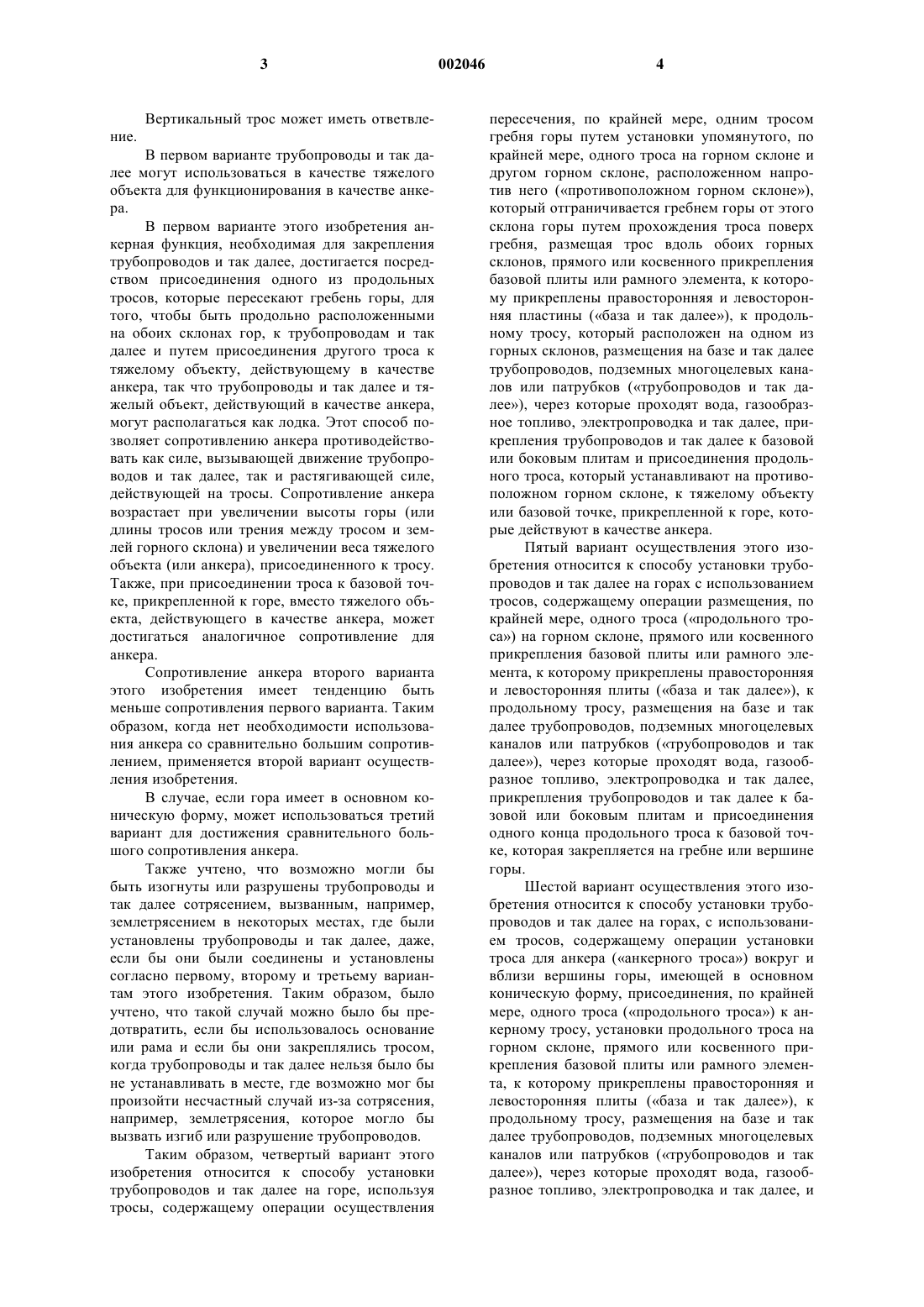

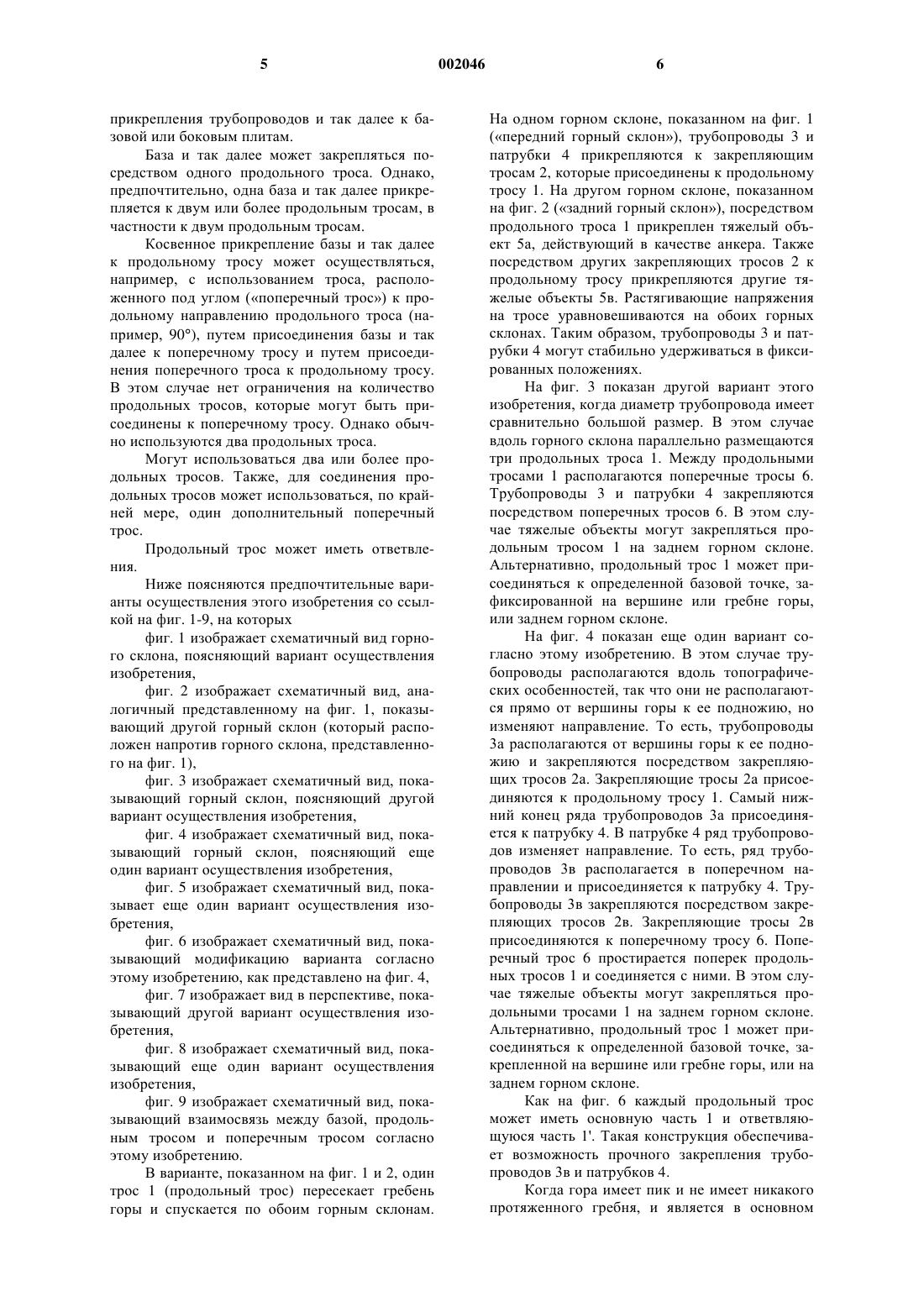

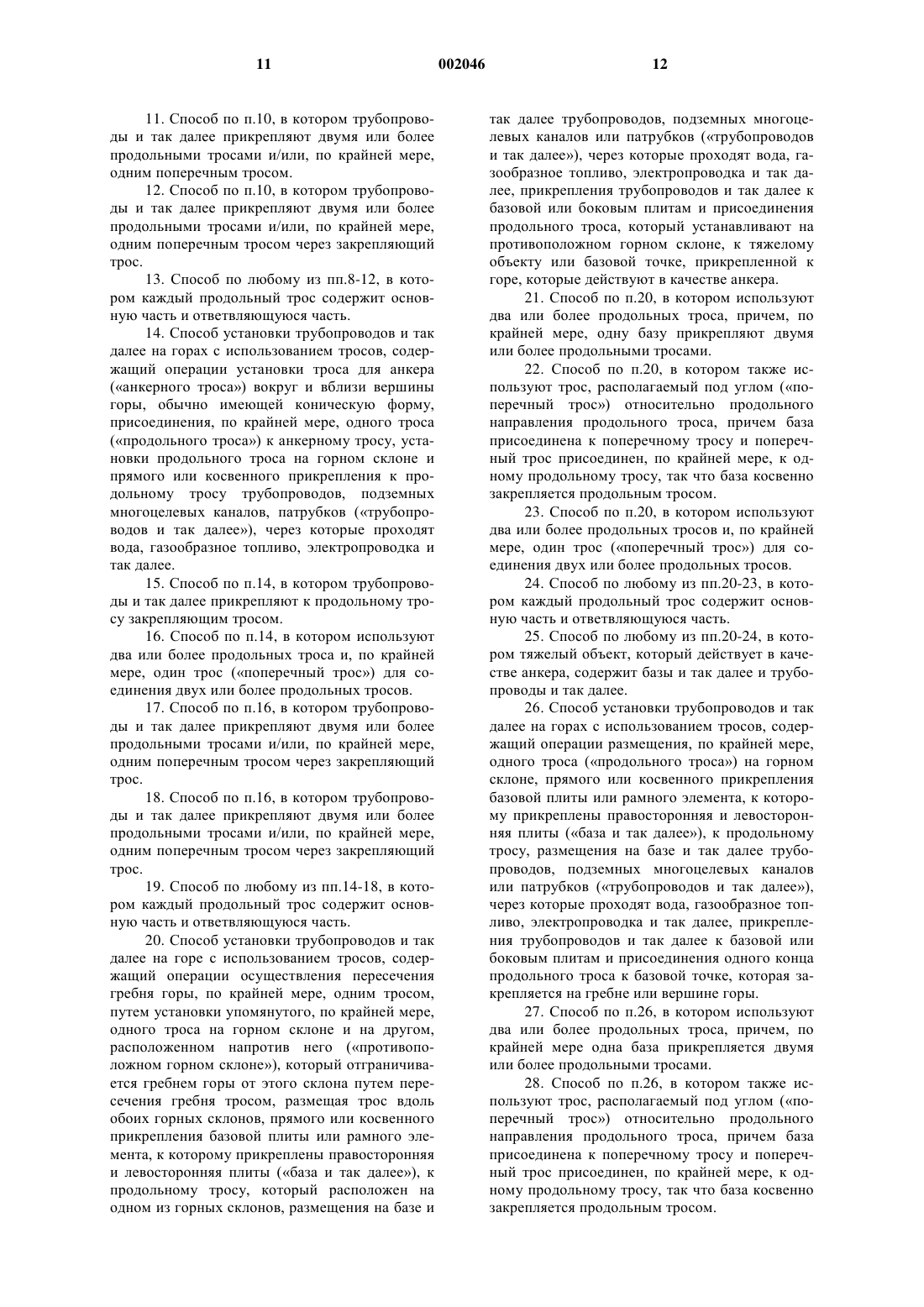

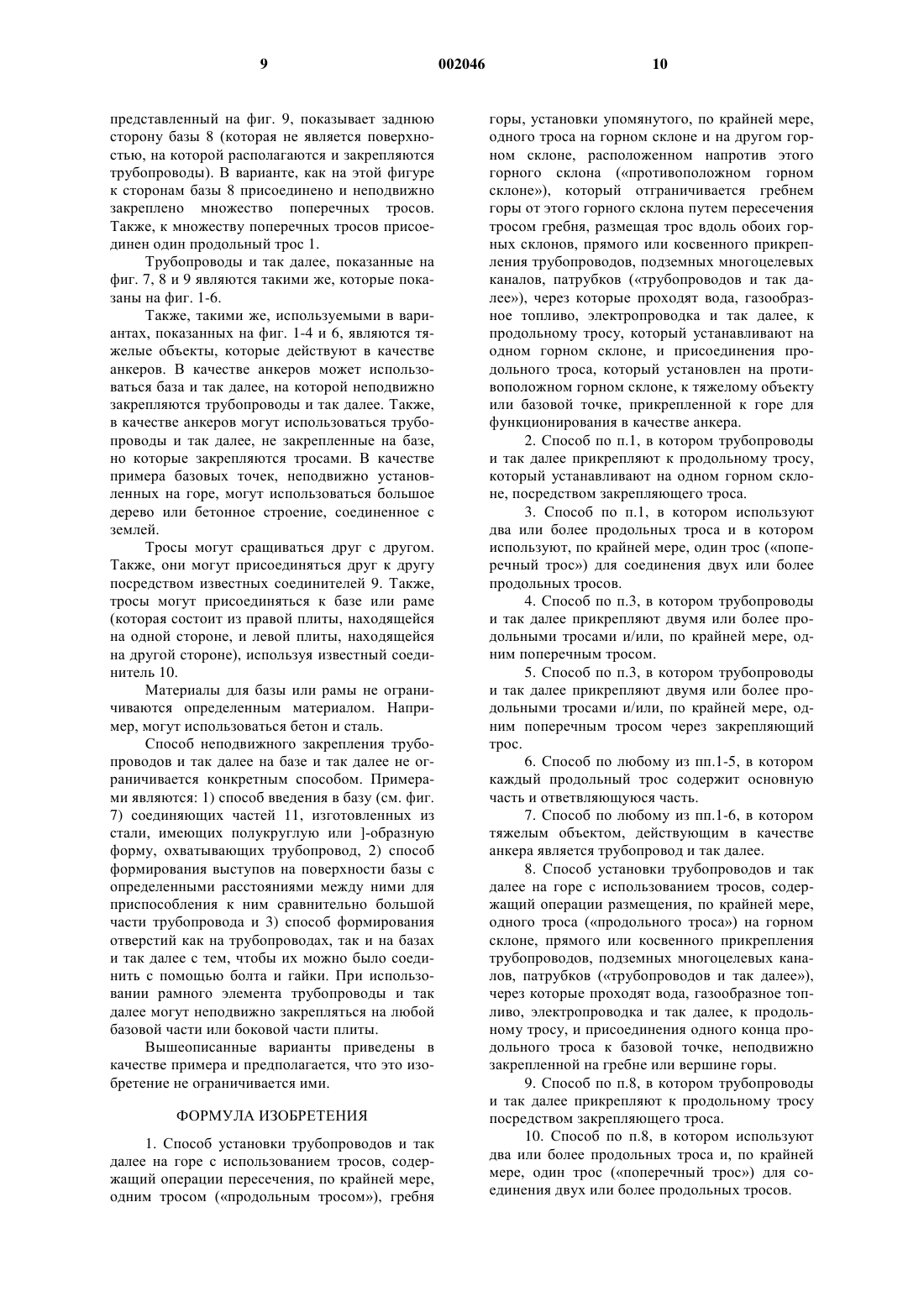

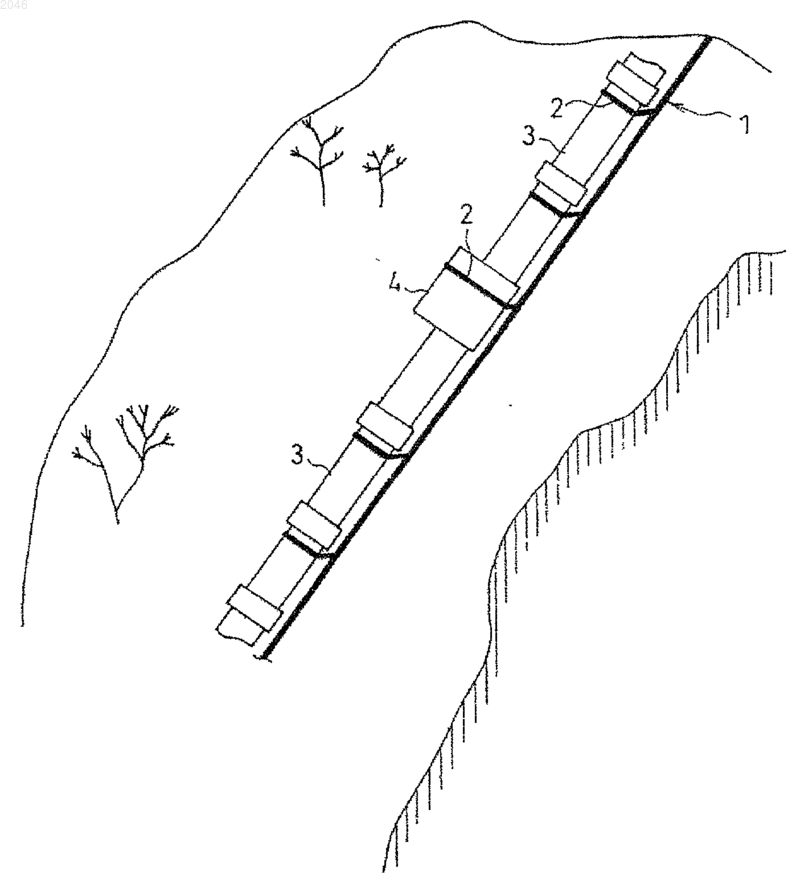

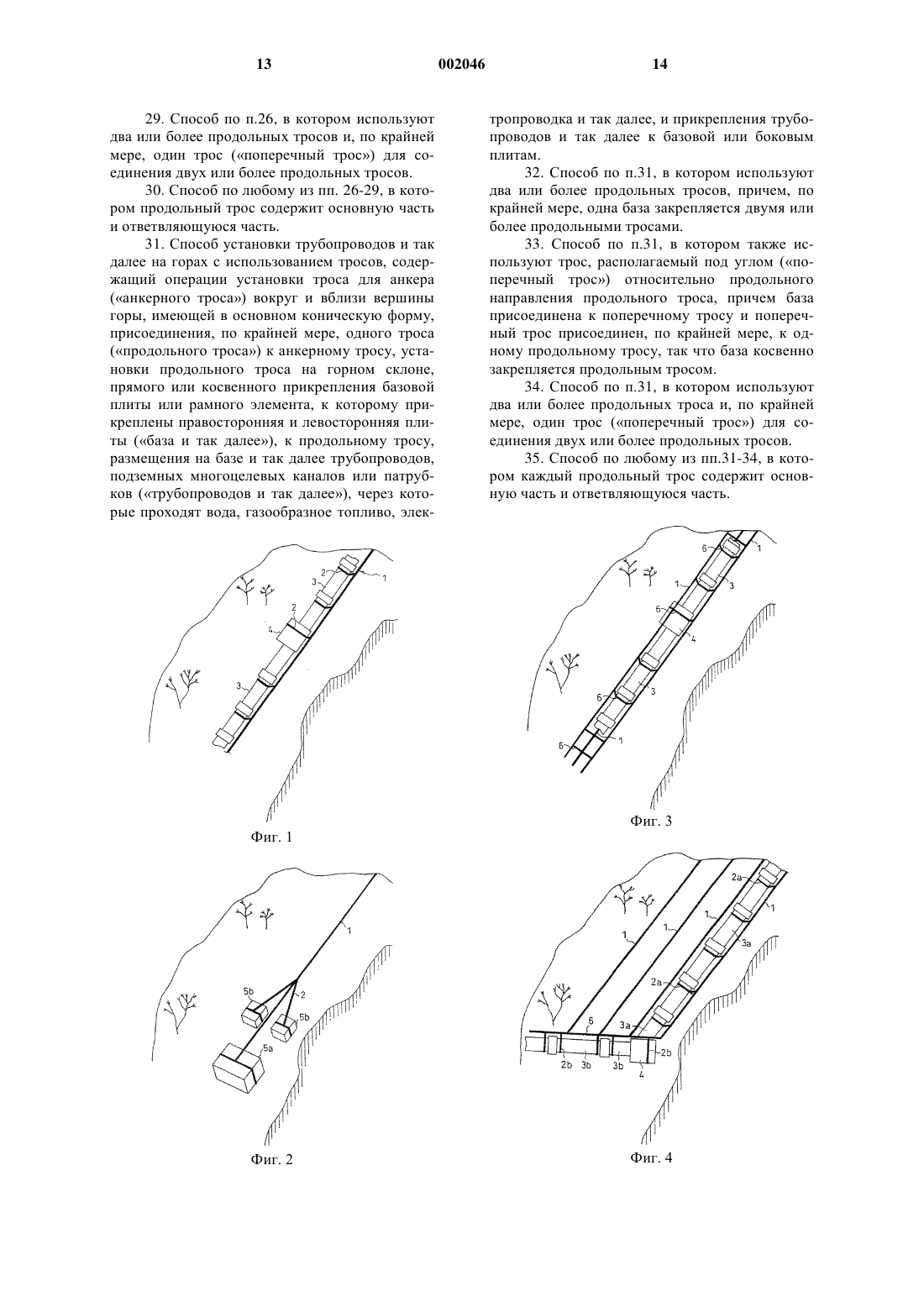

1 Настоящее изобретение относится к способу размещения и закрепления трубопроводов и так далее, например, труб Хьюма (Hume), подземных многоцелевых каналов, патрубков, которые соединяют трубы Хьюма или каналы и так далее для воды, канализации, газообразного топлива или электропроводки на горных склонах даже высокой горы. Это изобретение может быть использовано для установки водопроводных труб, канализационных труб и так далее,предназначенных для высокогорного отеля,горного коттеджа, рабочих помещений для наблюдения за погодой и так далее. Если бы ряд труб и так далее были просто соединены друг с другом и расположены или зарыты под горными склонами, вероятно, они перемещались бы вниз, изгибались или разрушались под действием сил, вызванных собственным весом, падением камней, дождем, снегом и так далее. Таким образом, желательно для предотвращения создания таких условий размещать под трубопроводами опоры или балки или рельсы, чтобы трубопроводы могли закрепляться с их помощью и предотвращалось их перемещение или скольжение на горных склонах. Также, трубопроводы и так далее могут устанавливаться на горных склонах на значительных расстояниях. Для закрепления трубопроводов и так далее на горных склонах могут использоваться тросы. То есть, было установлено, что тросы могли бы оказаться полезными для противодействия силам, вызывающим скольжение трубопроводов на горных склонах, так как тросы изготовляются из материалов, предел прочности которых на растяжение способен выдерживать эти силы. Это следовало из того, что имеющиеся на рынке некоторые тросы имеют такой предел прочности на растяжение, что могут поддерживать мост большой протяженности. Другой причиной является то, что тросы имеют достаточную гибкость, дающую возможность легкого обматывания вокруг трубопроводов и так далее, которые имеют изогнутые поверхности и их легко можно обмотать вокруг патрубков, с помощью которых осуществляется соединение друг с другом трубопроводов. Даже если бы трубопроводы могли закрепляться посредством тросов, они не могли бы закрепляться на горных склонах, если бы тросы не имели жесткого закрепления на горных склонах. Таким образом, была изучена проблема создания анкерной крепи, в результате чего было создано это изобретение. Таким образом, первый вариант осуществления этого изобретения относится к способу установки трубопроводов и так далее на горе, с использованием тросов, содержащему операции осуществления пересечения, по крайней мере,одним тросом гребня горы путем установки упомянутого, по крайней мере, одного троса на горном склоне и другом горном склоне, распо 002046 2 ложенном напротив него (противоположном горном склоне), который отграничивается гребнем горы от этого горного склона, путем пересечения тросом гребня, размещая трос вдоль обоих горных склонов, прямого или косвенного прикрепления трубопроводов, подземных многоцелевых каналов или патрубков(трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее, к продольному тросу, который установлен на одном горном склоне, и присоединения продольного троса, который установлен на противоположном горном склоне,к тяжелому объекту или базовой точке, прикрепленной к горе, для функционирования в качестве анкера. Второй вариант осуществления этого изобретения относится к способу установки трубопроводов и так далее на горах, используя тросы,содержащему операции размещения, по крайней мере, одного троса (продольного троса) на горном склоне, прямого или косвенного прикрепления трубопроводов, подземных многоцелевых каналов, патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее,к продольному тросу, и присоединения одного конца продольного троса к базовой точке, которая неподвижно закреплена на гребне или вершине горы. Третий вариант осуществления этого изобретения относится к способу установки трубопроводов и так далее на горах, используя тросы,содержащему операции установки троса для анкера (анкерного троса) вокруг и вблизи вершины горы, обычно имеющей коническую форму, присоединения, по крайней мере, одного троса (продольного троса) к анкерному тросу,установки продольного троса на горном склоне,и прямого или косвенного прикрепления к продольному тросу трубопроводов, подземных многоцелевых каналов, патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее. Вышеприведенное описание прикрепления трубопроводов и так далее к продольному тросу может, например, осуществляться посредством закрепляющего троса. Может использоваться два или более продольных тросов. Также, может использоваться,по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. В этом случае трубопроводы и так далее могут непосредственно закрепляться посредством двух или более продольных тросов и, по крайней мере, одного поперечного троса. Также,трубопроводы и так далее могут косвенно прикрепляться к этим тросам, например, посредством закрепляющего троса. 3 Вертикальный трос может иметь ответвление. В первом варианте трубопроводы и так далее могут использоваться в качестве тяжелого объекта для функционирования в качестве анкера. В первом варианте этого изобретения анкерная функция, необходимая для закрепления трубопроводов и так далее, достигается посредством присоединения одного из продольных тросов, которые пересекают гребень горы, для того, чтобы быть продольно расположенными на обоих склонах гор, к трубопроводам и так далее и путем присоединения другого троса к тяжелому объекту, действующему в качестве анкера, так что трубопроводы и так далее и тяжелый объект, действующий в качестве анкера,могут располагаться как лодка. Этот способ позволяет сопротивлению анкера противодействовать как силе, вызывающей движение трубопроводов и так далее, так и растягивающей силе,действующей на тросы. Сопротивление анкера возрастает при увеличении высоты горы (или длины тросов или трения между тросом и землей горного склона) и увеличении веса тяжелого объекта (или анкера), присоединенного к тросу. Также, при присоединении троса к базовой точке, прикрепленной к горе, вместо тяжелого объекта, действующего в качестве анкера, может достигаться аналогичное сопротивление для анкера. Сопротивление анкера второго варианта этого изобретения имеет тенденцию быть меньше сопротивления первого варианта. Таким образом, когда нет необходимости использования анкера со сравнительно большим сопротивлением, применяется второй вариант осуществления изобретения. В случае, если гора имеет в основном коническую форму, может использоваться третий вариант для достижения сравнительного большого сопротивления анкера. Также учтено, что возможно могли бы быть изогнуты или разрушены трубопроводы и так далее сотрясением, вызванным, например,землетрясением в некоторых местах, где были установлены трубопроводы и так далее, даже,если бы они были соединены и установлены согласно первому, второму и третьему вариантам этого изобретения. Таким образом, было учтено, что такой случай можно было бы предотвратить, если бы использовалось основание или рама и если бы они закреплялись тросом,когда трубопроводы и так далее нельзя было бы не устанавливать в месте, где возможно мог бы произойти несчастный случай из-за сотрясения,например, землетрясения, которое могло бы вызвать изгиб или разрушение трубопроводов. Таким образом, четвертый вариант этого изобретения относится к способу установки трубопроводов и так далее на горе, используя тросы, содержащему операции осуществления 4 пересечения, по крайней мере, одним тросом гребня горы путем установки упомянутого, по крайней мере, одного троса на горном склоне и другом горном склоне, расположенном напротив него (противоположном горном склоне),который отграничивается гребнем горы от этого склона горы путем прохождения троса поверх гребня, размещая трос вдоль обоих горных склонов, прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя пластины (база и так далее), к продольному тросу, который расположен на одном из горных склонов, размещения на базе и так далее трубопроводов, подземных многоцелевых каналов или патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее, прикрепления трубопроводов и так далее к базовой или боковым плитам и присоединения продольного троса, который устанавливают на противоположном горном склоне, к тяжелому объекту или базовой точке, прикрепленной к горе, которые действуют в качестве анкера. Пятый вариант осуществления этого изобретения относится к способу установки трубопроводов и так далее на горах с использованием тросов, содержащему операции размещения, по крайней мере, одного троса (продольного троса) на горном склоне, прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя плиты (база и так далее), к продольному тросу, размещения на базе и так далее трубопроводов, подземных многоцелевых каналов или патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее,прикрепления трубопроводов и так далее к базовой или боковым плитам и присоединения одного конца продольного троса к базовой точке, которая закрепляется на гребне или вершине горы. Шестой вариант осуществления этого изобретения относится к способу установки трубопроводов и так далее на горах, с использованием тросов, содержащему операции установки троса для анкера (анкерного троса) вокруг и вблизи вершины горы, имеющей в основном коническую форму, присоединения, по крайней мере, одного троса (продольного троса) к анкерному тросу, установки продольного троса на горном склоне, прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя плиты (база и так далее), к продольному тросу, размещения на базе и так далее трубопроводов, подземных многоцелевых каналов или патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее, и 5 прикрепления трубопроводов и так далее к базовой или боковым плитам. База и так далее может закрепляться посредством одного продольного троса. Однако,предпочтительно, одна база и так далее прикрепляется к двум или более продольным тросам, в частности к двум продольным тросам. Косвенное прикрепление базы и так далее к продольному тросу может осуществляться,например, с использованием троса, расположенного под углом (поперечный трос) к продольному направлению продольного троса (например, 90), путем присоединения базы и так далее к поперечному тросу и путем присоединения поперечного троса к продольному тросу. В этом случае нет ограничения на количество продольных тросов, которые могут быть присоединены к поперечному тросу. Однако обычно используются два продольных троса. Могут использоваться два или более продольных тросов. Также, для соединения продольных тросов может использоваться, по крайней мере, один дополнительный поперечный трос. Продольный трос может иметь ответвления. Ниже поясняются предпочтительные варианты осуществления этого изобретения со ссылкой на фиг. 1-9, на которых фиг. 1 изображает схематичный вид горного склона, поясняющий вариант осуществления изобретения,фиг. 2 изображает схематичный вид, аналогичный представленному на фиг. 1, показывающий другой горный склон (который расположен напротив горного склона, представленного на фиг. 1),фиг. 3 изображает схематичный вид, показывающий горный склон, поясняющий другой вариант осуществления изобретения,фиг. 4 изображает схематичный вид, показывающий горный склон, поясняющий еще один вариант осуществления изобретения,фиг. 5 изображает схематичный вид, показывает еще один вариант осуществления изобретения,фиг. 6 изображает схематичный вид, показывающий модификацию варианта согласно этому изобретению, как представлено на фиг. 4,фиг. 7 изображает вид в перспективе, показывающий другой вариант осуществления изобретения,фиг. 8 изображает схематичный вид, показывающий еще один вариант осуществления изобретения,фиг. 9 изображает схематичный вид, показывающий взаимосвязь между базой, продольным тросом и поперечным тросом согласно этому изобретению. В варианте, показанном на фиг. 1 и 2, один трос 1 (продольный трос) пересекает гребень горы и спускается по обоим горным склонам. 6 На одном горном склоне, показанном на фиг. 1(передний горный склон), трубопроводы 3 и патрубки 4 прикрепляются к закрепляющим тросам 2, которые присоединены к продольному тросу 1. На другом горном склоне, показанном на фиг. 2 (задний горный склон), посредством продольного троса 1 прикреплен тяжелый объект 5 а, действующий в качестве анкера. Также посредством других закрепляющих тросов 2 к продольному тросу прикрепляются другие тяжелые объекты 5 в. Растягивающие напряжения на тросе уравновешиваются на обоих горных склонах. Таким образом, трубопроводы 3 и патрубки 4 могут стабильно удерживаться в фиксированных положениях. На фиг. 3 показан другой вариант этого изобретения, когда диаметр трубопровода имеет сравнительно большой размер. В этом случае вдоль горного склона параллельно размещаются три продольных троса 1. Между продольными тросами 1 располагаются поперечные тросы 6. Трубопроводы 3 и патрубки 4 закрепляются посредством поперечных тросов 6. В этом случае тяжелые объекты могут закрепляться продольным тросом 1 на заднем горном склоне. Альтернативно, продольный трос 1 может присоединяться к определенной базовой точке, зафиксированной на вершине или гребне горы,или заднем горном склоне. На фиг. 4 показан еще один вариант согласно этому изобретению. В этом случае трубопроводы располагаются вдоль топографических особенностей, так что они не располагаются прямо от вершины горы к ее подножию, но изменяют направление. То есть, трубопроводы 3 а располагаются от вершины горы к ее подножию и закрепляются посредством закрепляющих тросов 2 а. Закрепляющие тросы 2 а присоединяются к продольному тросу 1. Самый нижний конец ряда трубопроводов 3 а присоединяется к патрубку 4. В патрубке 4 ряд трубопроводов изменяет направление. То есть, ряд трубопроводов 3 в располагается в поперечном направлении и присоединяется к патрубку 4. Трубопроводы 3 в закрепляются посредством закрепляющих тросов 2 в. Закрепляющие тросы 2 в присоединяются к поперечному тросу 6. Поперечный трос 6 простирается поперек продольных тросов 1 и соединяется с ними. В этом случае тяжелые объекты могут закрепляться продольными тросами 1 на заднем горном склоне. Альтернативно, продольный трос 1 может присоединяться к определенной базовой точке, закрепленной на вершине или гребне горы, или на заднем горном склоне. Как на фиг. 6 каждый продольный трос может иметь основную часть 1 и ответвляющуюся часть 1'. Такая конструкция обеспечивает возможность прочного закрепления трубопроводов 3 в и патрубков 4. Когда гора имеет пик и не имеет никакого протяженного гребня, и является в основном 7 конической, как вулкан Фудзияма, может использоваться третий вариант способа установки трубопроводов согласно этому изобретению. То есть, как показано на фиг. 5, тросом 7 охватывается гора вблизи вершины. Трос 7 используется в качестве анкера. К тросу 7 присоединяются продольные тросы 1. Продольные тросы 1 подвешиваются вдоль горного склона. Трубопроводы 3 и патрубки 4 закрепляются закрепляющими тросами 2. Тросы 2 присоединяют к продольным тросам 1. Выражение трубопроводы и так далее согласно этому изобретению используется для указания на обобщенное понятие, включающее водопроводную трубу, канализационную трубу,газовую трубу и трубу для электропроводки,подземный многоцелевой канал, размещающий их, и патрубок, который используется для соединения этих труб. Материалы для этих труб не ограничиваются. Когда трубопроводы и так далее закрепляются тросами, они могут направляться в любом направлении. Например, они могут размещаться для направления к вершине горы. Также как трубопроводы, показанные на фиг. 4 в нижнем положении, они могут располагаться перпендикулярно вершине горы (то есть, в поперечном направлении). Также, кроме вышеуказанного направления они могут проходить в любом другом направлении. При необходимости трубопроводы и так далее могут быть зарыты. Также, для удобства закрепления трубопроводов и так далее тросами трубопроводы могут иметь вогнутые или выпуклые поверхности или и те и другие. Также на этих поверхностях могут быть выполнены выступы. Трубопровод (который не ограничивается только одним), который располагается на одном конце ряда трубопроводов, присоединенных друг к другу, может непосредственно присоединяться к трубопроводам и так далее, расположенным в здании, или через ответвляющиеся трубопроводы. Также, трубопровод (который не ограничивается только одним), который располагается на другом конце, может непосредственно присоединяться к различным устройствам согласно своим назначениям (альтернативно,может изготавливаться ряд трубопроводов, простирающихся от устройств). Когда ряд последовательно соединенных трубопроводов и так далее доходит до равнинной части земли, здесь они могут далее устанавливаться любым известным способом, квалифицированным в данной области техники специалистом. Тросы могут сращиваться друг с другом. Также, они могут присоединяться друг к другу посредством известных соединителей. В качестве примера тяжелых объектов, которые могут действовать в качестве анкера, могут использоваться бетонный блок, металлический блок или длинная проволочная корзина, 002046 8 заполненная камнями. Также, в качестве примера базовых точек, неподвижно установленных на горе, могут использоваться большое дерево или бетонное строение. В еще одном варианте этого изобретения,как показано на фиг. 7, два продольных троса 1,1', пересекают гребень горы и располагаются вдоль обоих горных склонов. На одном горном склоне, показанном на фиг. 7, (переднем горном склоне) посредством продольных тросов 1,1', закрепляется база 8, на которой неподвижно закреплены трубопроводы 3. На другом горном склоне (заднем горном склоне) посредством каждого продольного троса 1, 1', закрепляется тяжелый объект, действующий в качестве анкера. Осуществляется уравновешивание растягивающих напряжений троса на обоих горных склонах. Таким образом, может стабильно удерживаться в фиксированных положениях база 8, на которой неподвижно закреплены трубопроводы 3. На фиг. 8 показано воплощение согласно этому изобретению, где базы 8 а, 8 в не располагаются прямо от вершины горы к ее подножию,а проходят вдоль топографических особенностей горного склона. В этом случае база 8 а, простирающаяся от вершины горы к подножию,закрепляется посредством двух продольных тросов 1, 1'. Нижний конец ряда трубопроводов 3 а присоединяется к патрубку 4. В патрубке 4 ряд трубопроводов изменяет направление. Также, патрубок 4 и трубопроводы 3 в неподвижно закреплены на базе 8 в. База 8 в закрепляется продольными тросами 1,1,1,1, которые присоединяются к поперечным тросам 6. Поперечные тросы 6 присоединяются к базе 8 в. Поперечные тросы 12 располагают между продольными тросами 1, 1' для их взаимного соединения. В этом случае к заднему горному склону может прикрепляться каждым продольным тросом 1 тяжелый объект. Альтернативно, каждый продольный трос 1 может присоединяться к определенной базовой точке, закрепленной на вершине или гребне горы, или на заднем горном склоне. Также, в этом случае каждый продольный трос 1 может иметь основную часть 1 и ответвляющуюся часть 1', как показано на фиг. 6. Также, вместо варианта, показанного на фиг. 5, где трубопроводы 3 и так далее прямо или косвенно закрепляются продольными тросами 1, трубопроводы 3 и так далее могут закрепляться как в варианте, показанном на фиг. 7, используя базу 8. То есть, база 8, на которой неподвижно установлены трубопроводы 3, может закрепляться посредством продольных тросов 1. Продольные тросы 1 присоединяются к анкерному тросу 7, который обхватывает вершину горы. В вариантах, показанных на фиг. 7 и 8, одна база закрепляется множеством продольных тросов. Однако одна база может закрепляться одним продольным тросом. Схематичный вид, 9 представленный на фиг. 9, показывает заднюю сторону базы 8 (которая не является поверхностью, на которой располагаются и закрепляются трубопроводы). В варианте, как на этой фигуре к сторонам базы 8 присоединено и неподвижно закреплено множество поперечных тросов. Также, к множеству поперечных тросов присоединен один продольный трос 1. Трубопроводы и так далее, показанные на фиг. 7, 8 и 9 являются такими же, которые показаны на фиг. 1-6. Также, такими же, используемыми в вариантах, показанных на фиг. 1-4 и 6, являются тяжелые объекты, которые действуют в качестве анкеров. В качестве анкеров может использоваться база и так далее, на которой неподвижно закрепляются трубопроводы и так далее. Также,в качестве анкеров могут использоваться трубопроводы и так далее, не закрепленные на базе,но которые закрепляются тросами. В качестве примера базовых точек, неподвижно установленных на горе, могут использоваться большое дерево или бетонное строение, соединенное с землей. Тросы могут сращиваться друг с другом. Также, они могут присоединяться друг к другу посредством известных соединителей 9. Также,тросы могут присоединяться к базе или раме(которая состоит из правой плиты, находящейся на одной стороне, и левой плиты, находящейся на другой стороне), используя известный соединитель 10. Материалы для базы или рамы не ограничиваются определенным материалом. Например, могут использоваться бетон и сталь. Способ неподвижного закрепления трубопроводов и так далее на базе и так далее не ограничивается конкретным способом. Примерами являются: 1) способ введения в базу (см. фиг. 7) соединяющих частей 11, изготовленных из стали, имеющих полукруглую или ]-образную форму, охватывающих трубопровод, 2) способ формирования выступов на поверхности базы с определенными расстояниями между ними для приспособления к ним сравнительно большой части трубопровода и 3) способ формирования отверстий как на трубопроводах, так и на базах и так далее с тем, чтобы их можно было соединить с помощью болта и гайки. При использовании рамного элемента трубопроводы и так далее могут неподвижно закрепляться на любой базовой части или боковой части плиты. Вышеописанные варианты приведены в качестве примера и предполагается, что это изобретение не ограничивается ими. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установки трубопроводов и так далее на горе с использованием тросов, содержащий операции пересечения, по крайней мере,одним тросом (продольным тросом), гребня 10 горы, установки упомянутого, по крайней мере,одного троса на горном склоне и на другом горном склоне, расположенном напротив этого горного склона (противоположном горном склоне), который отграничивается гребнем горы от этого горного склона путем пересечения тросом гребня, размещая трос вдоль обоих горных склонов, прямого или косвенного прикрепления трубопроводов, подземных многоцелевых каналов, патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее, к продольному тросу, который устанавливают на одном горном склоне, и присоединения продольного троса, который установлен на противоположном горном склоне, к тяжелому объекту или базовой точке, прикрепленной к горе для функционирования в качестве анкера. 2. Способ по п.1, в котором трубопроводы и так далее прикрепляют к продольному тросу,который устанавливают на одном горном склоне, посредством закрепляющего троса. 3. Способ по п.1, в котором используют два или более продольных троса и в котором используют, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 4. Способ по п.3, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере, одним поперечным тросом. 5. Способ по п.3, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере, одним поперечным тросом через закрепляющий трос. 6. Способ по любому из пп.1-5, в котором каждый продольный трос содержит основную часть и ответвляющуюся часть. 7. Способ по любому из пп.1-6, в котором тяжелым объектом, действующим в качестве анкера является трубопровод и так далее. 8. Способ установки трубопроводов и так далее на горе с использованием тросов, содержащий операции размещения, по крайней мере,одного троса (продольного троса) на горном склоне, прямого или косвенного прикрепления трубопроводов, подземных многоцелевых каналов, патрубков (трубопроводов и так далее),через которые проходят вода, газообразное топливо, электропроводка и так далее, к продольному тросу, и присоединения одного конца продольного троса к базовой точке, неподвижно закрепленной на гребне или вершине горы. 9. Способ по п.8, в котором трубопроводы и так далее прикрепляют к продольному тросу посредством закрепляющего троса. 10. Способ по п.8, в котором используют два или более продольных троса и, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 11 11. Способ по п.10, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере,одним поперечным тросом. 12. Способ по п.10, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере,одним поперечным тросом через закрепляющий трос. 13. Способ по любому из пп.8-12, в котором каждый продольный трос содержит основную часть и ответвляющуюся часть. 14. Способ установки трубопроводов и так далее на горах с использованием тросов, содержащий операции установки троса для анкера(анкерного троса) вокруг и вблизи вершины горы, обычно имеющей коническую форму,присоединения, по крайней мере, одного троса(продольного троса) к анкерному тросу, установки продольного троса на горном склоне и прямого или косвенного прикрепления к продольному тросу трубопроводов, подземных многоцелевых каналов, патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее. 15. Способ по п.14, в котором трубопроводы и так далее прикрепляют к продольному тросу закрепляющим тросом. 16. Способ по п.14, в котором используют два или более продольных троса и, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 17. Способ по п.16, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере,одним поперечным тросом через закрепляющий трос. 18. Способ по п.16, в котором трубопроводы и так далее прикрепляют двумя или более продольными тросами и/или, по крайней мере,одним поперечным тросом через закрепляющий трос. 19. Способ по любому из пп.14-18, в котором каждый продольный трос содержит основную часть и ответвляющуюся часть. 20. Способ установки трубопроводов и так далее на горе с использованием тросов, содержащий операции осуществления пересечения гребня горы, по крайней мере, одним тросом,путем установки упомянутого, по крайней мере,одного троса на горном склоне и на другом,расположенном напротив него (противоположном горном склоне), который отграничивается гребнем горы от этого склона путем пересечения гребня тросом, размещая трос вдоль обоих горных склонов, прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя плиты (база и так далее), к продольному тросу, который расположен на одном из горных склонов, размещения на базе и 12 так далее трубопроводов, подземных многоцелевых каналов или патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, электропроводка и так далее, прикрепления трубопроводов и так далее к базовой или боковым плитам и присоединения продольного троса, который устанавливают на противоположном горном склоне, к тяжелому объекту или базовой точке, прикрепленной к горе, которые действуют в качестве анкера. 21. Способ по п.20, в котором используют два или более продольных троса, причем, по крайней мере, одну базу прикрепляют двумя или более продольными тросами. 22. Способ по п.20, в котором также используют трос, располагаемый под углом (поперечный трос) относительно продольного направления продольного троса, причем база присоединена к поперечному тросу и поперечный трос присоединен, по крайней мере, к одному продольному тросу, так что база косвенно закрепляется продольным тросом. 23. Способ по п.20, в котором используют два или более продольных тросов и, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 24. Способ по любому из пп.20-23, в котором каждый продольный трос содержит основную часть и ответвляющуюся часть. 25. Способ по любому из пп.20-24, в котором тяжелый объект, который действует в качестве анкера, содержит базы и так далее и трубопроводы и так далее. 26. Способ установки трубопроводов и так далее на горах с использованием тросов, содержащий операции размещения, по крайней мере,одного троса (продольного троса) на горном склоне, прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя плиты (база и так далее), к продольному тросу, размещения на базе и так далее трубопроводов, подземных многоцелевых каналов или патрубков (трубопроводов и так далее),через которые проходят вода, газообразное топливо, электропроводка и так далее, прикрепления трубопроводов и так далее к базовой или боковым плитам и присоединения одного конца продольного троса к базовой точке, которая закрепляется на гребне или вершине горы. 27. Способ по п.26, в котором используют два или более продольных троса, причем, по крайней мере одна база прикрепляется двумя или более продольными тросами. 28. Способ по п.26, в котором также используют трос, располагаемый под углом (поперечный трос) относительно продольного направления продольного троса, причем база присоединена к поперечному тросу и поперечный трос присоединен, по крайней мере, к одному продольному тросу, так что база косвенно закрепляется продольным тросом. 13 29. Способ по п.26, в котором используют два или более продольных тросов и, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 30. Способ по любому из пп. 26-29, в котором продольный трос содержит основную часть и ответвляющуюся часть. 31. Способ установки трубопроводов и так далее на горах с использованием тросов, содержащий операции установки троса для анкера(продольного троса) к анкерному тросу, установки продольного троса на горном склоне,прямого или косвенного прикрепления базовой плиты или рамного элемента, к которому прикреплены правосторонняя и левосторонняя плиты (база и так далее), к продольному тросу,размещения на базе и так далее трубопроводов,подземных многоцелевых каналов или патрубков (трубопроводов и так далее), через которые проходят вода, газообразное топливо, элек Фиг. 1 14 тропроводка и так далее, и прикрепления трубопроводов и так далее к базовой или боковым плитам. 32. Способ по п.31, в котором используют два или более продольных тросов, причем, по крайней мере, одна база закрепляется двумя или более продольными тросами. 33. Способ по п.31, в котором также используют трос, располагаемый под углом (поперечный трос) относительно продольного направления продольного троса, причем база присоединена к поперечному тросу и поперечный трос присоединен, по крайней мере, к одному продольному тросу, так что база косвенно закрепляется продольным тросом. 34. Способ по п.31, в котором используют два или более продольных троса и, по крайней мере, один трос (поперечный трос) для соединения двух или более продольных тросов. 35. Способ по любому из пп.31-34, в котором каждый продольный трос содержит основную часть и ответвляющуюся часть.
