Замковое соединение канцелярского изделия (варианты) и способ его формирования

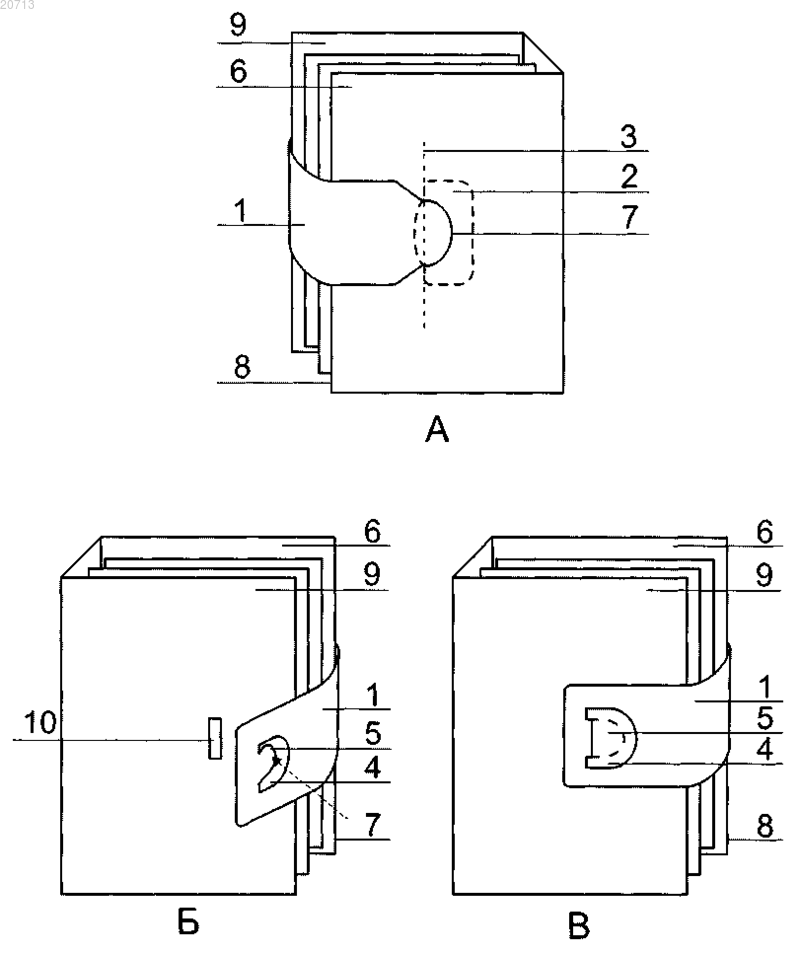

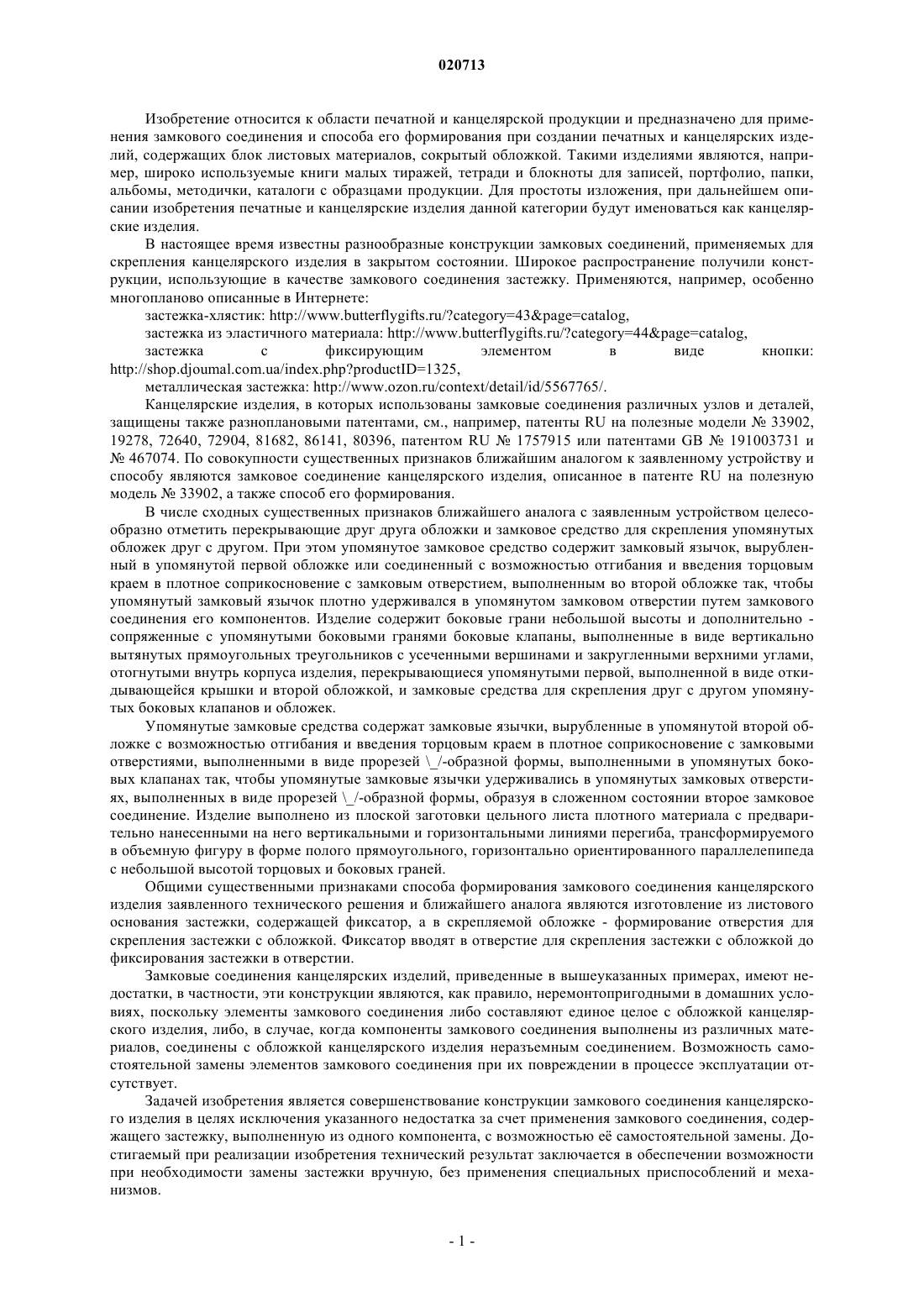

ЗАМКОВОЕ СОЕДИНЕНИЕ КАНЦЕЛЯРСКОГО ИЗДЕЛИЯ (ВАРИАНТЫ) И СПОСОБ ЕГО ФОРМИРОВАНИЯ Изобретение относится к области печатной и канцелярской продукции и предназначено для применения замкового соединения и способа его формирования при создании печатных и канцелярских изделий, содержащих блок листовых материалов, скрытый обложкой. Достигаемый при реализации изобретения технический результат заключается в обеспечении возможности при необходимости замены застежки вручную, без применения специальных приспособлений и механизмов. Для этого предложено замковое соединение канцелярского изделия, составленное из застежки, выполненной из гибкого упругого листового основания, соединенной с первой обложкой,скрепленной с застежкой шарнирно. Крайний участок застежки, ограниченный от основной ее части линией фиксации, сформирован в виде фиксатора. В первой обложке, скрепленной с застежкой шарнирно, сформировано отверстие для шарнирного скрепления застежки с обложкой. В застежке сформировано отверстие, образующее язычок для разъемного скрепления застежки с обложкой. Во второй обложке, скрепленной с застежкой разъемно, сформировано отверстие для разъемного скрепления застежки с обложкой. Скрепление канцелярского изделия в закрытом виде обеспечено за счет натяжения застежки, при скреплении застежки со второй обложкой, скрепленной с застежкой разъемно, произведенном путем отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки со второй обложкой. При реализации способа формирования замкового соединения канцелярского изделия из гибкого упругого листового основания формируют застежку,содержащую фиксатор, а в первой обложке, скрепляемой с застежкой шарнирно, формируют отверстие для шарнирного скрепления застежки с обложкой. Во второй обложке, скрепляемой с застежкой разъемно, формируют отверстие для разъемного скрепления застежки с обложкой, а в области застежки, контактирующей с обложкой, скрепляемой с застежкой разъемно, формируют отверстие, образующее язычок для разъемного скрепления застежки с обложкой, таким образом,чтобы обеспечить скрепление канцелярского изделия в закрытом состоянии. Изобретение относится к области печатной и канцелярской продукции и предназначено для применения замкового соединения и способа его формирования при создании печатных и канцелярских изделий, содержащих блок листовых материалов, сокрытый обложкой. Такими изделиями являются, например, широко используемые книги малых тиражей, тетради и блокноты для записей, портфолио, папки,альбомы, методички, каталоги с образцами продукции. Для простоты изложения, при дальнейшем описании изобретения печатные и канцелярские изделия данной категории будут именоваться как канцелярские изделия. В настоящее время известны разнообразные конструкции замковых соединений, применяемых для скрепления канцелярского изделия в закрытом состоянии. Широкое распространение получили конструкции, использующие в качестве замкового соединения застежку. Применяются, например, особенно многопланово описанные в Интернете: застежка-хлястик: http://www.butterflygifts.ru/category=43page=catalog,застежка из эластичного материала: http://www.butterflygifts.ru/category=44page=catalog,застежка с фиксирующим элементом в виде кнопки:http://shop.djoumal.com.ua/index.phpproductID=1325,металлическая застежка: http://www.ozon.ru/context/detail/id/5567765/. Канцелярские изделия, в которых использованы замковые соединения различных узлов и деталей,защищены также разноплановыми патентами, см., например, патенты RU на полезные модели 33902,19278, 72640, 72904, 81682, 86141, 80396, патентом RU1757915 или патентами GB191003731 и 467074. По совокупности существенных признаков ближайшим аналогом к заявленному устройству и способу являются замковое соединение канцелярского изделия, описанное в патенте RU на полезную модель 33902, а также способ его формирования. В числе сходных существенных признаков ближайшего аналога с заявленным устройством целесообразно отметить перекрывающие друг друга обложки и замковое средство для скрепления упомянутых обложек друг с другом. При этом упомянутое замковое средство содержит замковый язычок, вырубленный в упомянутой первой обложке или соединенный с возможностью отгибания и введения торцовым краем в плотное соприкосновение с замковым отверстием, выполненным во второй обложке так, чтобы упомянутый замковый язычок плотно удерживался в упомянутом замковом отверстии путем замкового соединения его компонентов. Изделие содержит боковые грани небольшой высоты и дополнительно сопряженные с упомянутыми боковыми гранями боковые клапаны, выполненные в виде вертикально вытянутых прямоугольных треугольников с усеченными вершинами и закругленными верхними углами,отогнутыми внутрь корпуса изделия, перекрывающиеся упомянутыми первой, выполненной в виде откидывающейся крышки и второй обложкой, и замковые средства для скрепления друг с другом упомянутых боковых клапанов и обложек. Упомянутые замковые средства содержат замковые язычки, вырубленные в упомянутой второй обложке с возможностью отгибания и введения торцовым краем в плотное соприкосновение с замковыми отверстиями, выполненными в виде прорезей /-образной формы, выполненными в упомянутых боковых клапанах так, чтобы упомянутые замковые язычки удерживались в упомянутых замковых отверстиях, выполненных в виде прорезей /-образной формы, образуя в сложенном состоянии второе замковое соединение. Изделие выполнено из плоской заготовки цельного листа плотного материала с предварительно нанесенными на него вертикальными и горизонтальными линиями перегиба, трансформируемого в объемную фигуру в форме полого прямоугольного, горизонтально ориентированного параллелепипеда с небольшой высотой торцовых и боковых граней. Общими существенными признаками способа формирования замкового соединения канцелярского изделия заявленного технического решения и ближайшего аналога являются изготовление из листового основания застежки, содержащей фиксатор, а в скрепляемой обложке - формирование отверстия для скрепления застежки с обложкой. Фиксатор вводят в отверстие для скрепления застежки с обложкой до фиксирования застежки в отверстии. Замковые соединения канцелярских изделий, приведенные в вышеуказанных примерах, имеют недостатки, в частности, эти конструкции являются, как правило, неремонтопригодными в домашних условиях, поскольку элементы замкового соединения либо составляют единое целое с обложкой канцелярского изделия, либо, в случае, когда компоненты замкового соединения выполнены из различных материалов, соединены с обложкой канцелярского изделия неразъемным соединением. Возможность самостоятельной замены элементов замкового соединения при их повреждении в процессе эксплуатации отсутствует. Задачей изобретения является совершенствование конструкции замкового соединения канцелярского изделия в целях исключения указанного недостатка за счет применения замкового соединения, содержащего застежку, выполненную из одного компонента, с возможностью е самостоятельной замены. Достигаемый при реализации изобретения технический результат заключается в обеспечении возможности при необходимости замены застежки вручную, без применения специальных приспособлений и механизмов. Достигаемый технический результат обеспечивается конструктивным выполнением предложенного замкового соединения канцелярского изделия, состоящего из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки фиксатор и язычок для разъемного скрепления застежки с обложкой. При этом фиксатор сформирован отграниченным от серединной части застежки линией фиксации участком,имеющим ширину a по линии фиксации, минимальную среди ширин b фиксатора, измеренных на расстояниях от линии фиксации от a/500 до a/10. Застежка здесь шарнирно соединена с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180. Это достигается за счет размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой, сформированном в первой обложке таким образом, что длина A отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации, а также ширина фиксатора взаимосвязаны следующими соотношениями: где A - длина отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации;a - ширина фиксатора по линии фиксации;P - длина периметра отверстия для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора. При этом соединение застежки со второй обложкой произведено при помощи сформированного во второй обложке отверстия для разъемного скрепления застежки со второй обложкой за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки. Полезной модификацией описанного является соединение, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено сегментообразной формы с хордой, расположенной на линии фиксации, при этом размеры отверстия для шарнирного скрепления застежки с первой обложкой, относительно ширины фиксатора определены следующими соотношениями: где L - длина хорды отверстия сегментообразной формы для шарнирного скрепления застежки с первой обложкой;a - ширина фиксатора по линии фиксации;M - длина дуги отверстия сегментообразной формы для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора. Также в соединении отверстие для шарнирного скрепления застежки с первой обложкой может быть выполнено в форме эллипса, большая ось, которого расположена на линии фиксации, либо это отверстие может быть выполнено в форме ромба с неравными диагоналями, большая диагональ которого расположена на линии фиксации. Вариантом заявленной конструкции является замковое соединение канцелярского изделия, состоящее из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки фиксатор и язычок для разъемного скрепления застежки с обложкой. При этом фиксатор сформирован отграниченным от серединной части застежки линией фиксации, имеющим ширину a по линии фиксации, минимальную среди ширин b фиксатора, измеренных на расстояниях от линии фиксации от a/500 до a/10. Застежка здесь шарнирно соединена с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180. Это достигается за счет размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой, сформированном в первой обложке таким образом, что длина A отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации, а также ширина фиксатора взаимосвязаны следующими соотношениями: где A - длина отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации;a - ширина фиксатора по линии фиксации;P - длина периметра отверстия для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора. Соединение здесь застежки со второй обложкой произведено при помощи сформированного во второй обложке отверстия для разъемного скрепления застежки со второй обложкой, за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки. При этом в первой обложке сформировано отверстие для разъемного скрепления застежки с первой обложкой таким образом, что застежка, повернутая вокруг линии фиксации на 180 относительно первой обложки, разъемно скреплена с первой обложкой за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки с первой обложкой. Вариантом заявленной конструкции является также замковое соединение канцелярского изделия,состоящее из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки от 2 до 10 фиксаторов и язычков для разъемного скрепления застежки с обложкой. При этом фиксаторы сформированы отграниченными от серединной части застежки линиями фиксации, имеющими ширину a по линии фиксации,минимальную среди ширин b фиксаторов, измеренных на расстояниях от линии фиксации от a/500 доa/10. Застежка здесь шарнирно соединена с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180. Это достигается за счет размещения фиксаторов в ответных отверстиях для шарнирного скрепления застежки с первой обложкой, сформированных в первой обложке таким образом, что длины A отверстий для шарнирного скрепления застежки с первой обложкой по линии фиксации и ширины фиксаторов взаимосвязаны следующими соотношениями: где A - длины отверстий для шарнирного скрепления застежки с первой обложкой по линии фиксации; а - ширины фиксаторов по линии фиксации;P - длины периметров отверстий для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксаторов. При этом соединение застежки со второй обложкой произведено при помощи сформированных во второй обложке отверстий для разъемного скрепления застежки со второй обложкой, за счет отгибания язычков для разъемного скрепления застежки с обложкой и их введения в отверстия для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки. Достигаемый технический результат обеспечивают также использованием способа формирования замкового соединения канцелярского изделия, в котором из гибкого упругого листового основания формируют застежку, содержащую фиксатор, а в первой обложке, скрепляемой с застежкой шарнирно, формируют отверстие для шарнирного скрепления застежки с этой обложкой. Фиксатор изгибают вдоль его оси симметрии, обеспечивая свободное прохождение фиксатора в отверстие для шарнирного скрепления застежки с первой обложкой. Далее фиксатор вводят в отверстие для шарнирного скрепления застежки с первой обложкой до размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки,скрепляемой с застежкой шарнирно, и фиксирования застежки в отверстии для шарнирного скрепления застежки с первой обложкой по линии фиксации за счет упругого распрямления фиксатора. Таким образом, создают шарнирное скрепление застежки с первой обложкой с возможностью поворота застежки относительно первой обложки, скрепляемой с застежкой шарнирно, вокруг линии фиксации в диапазоне угловот 0 до 180. Во второй обложке, скрепляемой с застежкой разъемно, формируют отверстие для разъемного скрепления застежки с этой обложкой. В области застежки, контактирующей со второй обложкой, скрепляемой с застежкой разъемно, формируют отверстие, образующее язычок для разъемного скрепления застежки с этой обложкой. В результате обеспечивают скрепление канцелярского изделия в закрытом состоянии за счет натяжения застежки при отгибании язычка для разъемного скрепления застежки с обложкой и его введении в отверстие для разъемного скрепления застежки с этой обложкой. Сущность изобретения целесообразно пояснить с помощью следующих схематически изображенных фигур чертежей: Фиг. 1. Замковое соединение канцелярского изделия. Фиг. 1 А. Застежка. Фиг. 1 Б. Первая обложка, скрепленная с застежкой шарнирно. Фиг. 1 В. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид спереди. Фиг. 1 Г. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид сзади. Фиг. 2. Шарнирное скрепление застежки с первой обложкой. Фиг. 2 А. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на угол , равный 0. Фиг. 2 Б. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на уголболее 0, но менее 180. Фиг. 2 В. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на угол , равный 180. Фиг. 3. Скрепление канцелярского изделия в закрытом состоянии. Фиг. 3 А. Скрепленное канцелярское изделие. Вид сзади. Фиг. 3 Б. Отгибание язычка для разъемного скрепления застежки с обложкой при его введении в отверстие для разъемного скрепления застежки со второй обложкой. Направление отгибания указано пунктирной стрелкой. Фиг. 3 В. Скрепленное канцелярское изделие. Вид спереди. Фиг. 4. Замковое соединение канцелярского изделия, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено сегментообразной формы. Фиг. 4 А. Застежка. Фиг. 4 Б. Первая обложка, скрепленная с застежкой шарнирно. Фиг. 4 В. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид спереди. Фиг. 4 Г. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид сзади. Фиг. 5. Замковое соединение канцелярского изделия, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено в форме эллипса. Фиг. 5 А. Застежка. Фиг. 5 Б. Первая обложка, скрепленная с застежкой шарнирно. Фиг. 5 В. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид спереди. Фиг. 5 Г. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид сзади. Фиг. 6. Замковое соединение канцелярского изделия, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено в форме ромба. Фиг. 6 А. Застежка. Фиг. 6 Б. Первая обложка, скрепленная с застежкой шарнирно. Фиг. 6 В. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид спереди. Фиг. 6 Г. Фиксатор введен в отверстие для шарнирного скрепления застежки с первой обложкой. Вид сзади. Фиг. 7. Замковое соединение канцелярского изделия, в котором в первой обложке, скрепленной с застежкой шарнирно, сформировано отверстие для разъемного скрепления застежки с первой обложкой. Фиг. 7 А. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на угол , равный 0. Фиг. 7 Б. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на уголболее 0, но менее 180. Фиг. 7 В. Застежка повернута относительно первой обложки, скрепленной с застежкой шарнирно, на угол , равный 180, и скреплена с первой обложкой, скрепленной с застежкой шарнирно, за счет введения язычка для разъемного скрепления застежки с обложкой в отверстие для разъемного скрепления застежки с обложкой. Фиг. 8. Замковое соединение канцелярского изделия, в застежке которого сформировано несколько фиксаторов, введенных в отверстия для шарнирного скрепления застежки с обложкой. Диапазон углов возможного поворота застежки относительно обложки, скрепленной с застежкой шарнирно, указан стрелкой. Фиг. 9. Способ формирования замкового соединения канцелярского изделия. Фиг. 9 А. Изгибание фиксатора вдоль его оси симметрии. Направления изгибания указаны стрелками. Введение фиксатора в отверстие для шарнирного скрепления застежки с обложкой. Направление введения указано стрелкой. Фиг. 9 Б. Застежка зафиксирована в отверстии для шарнирного скрепления застежки с обложкой за счет упругого распрямления фиксатора. Вид спереди. Список обозначений на фигурах: 1 - застежка; 2 - фиксатор; 3 - линия фиксации; 4 - отверстие, образующее язычок для разъемного скрепления застежки с обложкой; 5 - язычок для разъемного скрепления застежки с обложкой; 6 - первая обложка, скрепленная с застежкой шарнирно; 7 - отверстие для шарнирного скрепления застежки с первой обложкой; 8 - передняя кромка первой обложки, скрепленной с застежкой шарнирно; 9 - вторая обложка, скрепленная с застежкой разъемно; 10 - отверстие для разъемного скрепления застежки со второй обложкой; 11 - отверстие для разъемного скрепления застежки с первой обложкой. Отношение фигур чертежей к пунктам формулы: Фиг. 1-3 относятся к п.1 формулы. Фиг. 4 относится к п.2 формулы. Фиг. 5 относится к п.3 формулы. Фиг. 6 относится к п.4 формулы. Фиг. 7 относится к п.5 формулы. Фиг. 8 относится к п.6 формулы. Фиг. 9 относится к п.7 формулы. При изложении сведений, подтверждающих возможность осуществления заявленного технического решения и достижения указанного технического результата, целесообразно более подробно описать практические примеры его реализации. При описании примеров нецелесообразно подробно останавливаться на известных из опубликованных данных сведениях. Детально целесообразно остановиться только на отличительных существенных особенностях предложенного решения, формирующих совокупность испрошенных притязаний. Приведенные поясняющие конкретные примеры не являются единственно возможными и наглядно демонстрируют достижение приведенной совокупностью существенных признаков требуемого технического результата. Как уже отмечалось, достигаемый технический результат изобретения обеспечивают с помощью предложенного замкового соединения канцелярского изделия, составленного из застежки 1 (фиг. 1 А),выполненной из гибкого упругого листового основания, соединенной с первой обложкой 6, скрепленной с застежкой шарнирно (фиг. 1 Б). Крайний участок застежки 1 (фиг. 1 А), ограниченный от серединной части застежки линией фиксации участком, имеющим ширину а по линии фиксации 3, минимальную среди ширин b фиксатора, измеренных на расстояниях от линии фиксации 3 от a/500 до a/10. В первой обложке 6, скрепленной с застежкой шарнирно (фиг. 1 Б), сформировано отверстие 7 для шарнирного скрепления застежки с обложкой таким образом, что наиболее удаленные друг от друга точки отверстия 7 для шарнирного скрепления застежки с обложкой расположены на линии фиксации 3,параллельной или перпендикулярной передней кромке 8 обложки, скрепленной с застежкой шарнирно на расстоянии, определяемом как длина A отверстия 7 для шарнирного скрепления застежки с обложкой. Длина A отверстия 7 для шарнирного скрепления застежки с обложкой по линии фиксации 3, а также ширина фиксатора 2 взаимосвязаны следующими соотношениями: где A - длина отверстия 7 для шарнирного скрепления застежки с обложкой по линии фиксации 3; а - ширина фиксатора 2 по линии фиксации 3;P - длина периметра замочного отверстия 7 для шарнирного скрепления застежки с обложкой;b - максимальная из ширин фиксатора 2 по линиям, параллельным линии фиксации 3. Фиксатор 2 размещен в отверстии 7 для шарнирного скрепления застежки с обложкой (фиг. 1 В, 1 Г) с возможностью вращения застежки 1 относительно обложки 6, скрепленной с застежкой шарнирно, вокруг линии фиксации 3 в диапазоне угловот 0 до 180 (фиг. 2). В застежке 1 сформировано отверстие 4, образующее язычок 5 для разъемного скрепления застежки с обложкой (фиг. 1 А). В поясняющих примерах выбрана подковообразная форма отверстия 4, образующего язычок для разъемного скрепления застежки с обложкой. Для достижения заявленного технического результата возможны иные формы данного отверстия, например полукольцеобразная, сегментообразная, колоколообразная, П-образная, трапециевидная и т.п. Во второй обложке 9, скрепленной с застежкой разъемно, сформировано отверстие 10 для разъемного скрепления застежки с обложкой (фиг. 3 Б). В поясняющих примерах выбрана прямоугольная форма отверстия 10 для разъемного скрепления застежки 1 с обложкой. Для достижения заявленного технического результата возможны иные формы данного отверстия, например сегментообразная, П-образная,трапециевидная, в виде прямолинейной или криволинейной прорези и т.п. Скрепление канцелярского изделия в закрытом виде обеспечено за счет натяжения застежки 1, при скреплении застежки 1 со второй обложкой 9, скрепленной с застежкой разъемно, произведенном путем отгибания язычка 5 для разъемного скрепления застежки с обложкой и его введения в отверстие 10 для разъемного скрепления застежки с обложкой (фиг. 3 Б, 3 В). Достигаемый технический результат изобретения обеспечивают также с помощью модификаций признаков предложенного замкового соединения канцелярского изделия (фиг. 4), в котором отверстие 7 для шарнирного скрепления застежки с обложкой выполнено сегментообразной формы с хордой, расположенной на линии фиксации 3. При этом размеры отверстия 7 для шарнирного скрепления застежки с обложкой относительно геометрических размеров фиксатора 2 определены следующими соотношениями: где L - длина хорды отверстия 7 сегментообразной формы для шарнирного скрепления застежки с обложкой;a - ширина фиксатора 2 по линии фиксации 3;M - длина дуги отверстия 7 сегментообразной формы для шарнирного скрепления застежки с обложкой;b - максимальная из ширин фиксатора 2 по линиям, параллельным линии фиксации 3. В модификации замкового соединения канцелярского изделия, отображенной на (фиг. 5), отверстие 7 для шарнирного скрепления застежки с обложкой выполнено в форме эллипса, с большой осью, расположенной на линии фиксации 3. Модификацией существенных признаков основного пункта формулы изобретения является замковое соединение канцелярского изделия (фиг. 6), в котором отверстие 7 для шарнирного скрепления застежки с обложкой выполнено в форме ромба с неравными диагоналями, с большей из диагоналей, расположенной на линии фиксации 3. В варианте замкового соединения канцелярского изделия, отличительные особенности которого отображены на фиг. 7, в первой обложке 6, скрепленной с застежкой 1 шарнирно, сформировано отверстие 11 для разъемного скрепления застежки с первой обложкой таким образом, что застежка 1, повернутая вокруг линии фиксации 3 на 180 относительно первой обложки 6, скрепленной с застежкой шарнирно, разъемно скреплена с первой обложкой 6, скрепленной с застежкой шарнирно, за счет отгибания язычка 5 для разъемного скрепления застежки с обложкой и его введения в отверстие 11 для разъемного скрепления застежки с первой обложкой. В варианте замкового соединения канцелярского изделия, отличительные особенности которого отображены на фиг. 8, в застежке 1 которого сформировано несколько фиксаторов 2 в общем количестве от 2 до 10, введенных в отверстия 7 для шарнирного скрепления застежки с первой обложкой, сформированные в первой обложке 6, скрепленной с застежкой шарнирно, в общем количестве, равном общему количеству фиксаторов 2. Фиг. 9 А, Б иллюстрируют заявленный способ формирования замкового соединения канцелярского изделия, при котором из гибкого упругого листового основания формируют застежку 1, содержащую фиксатор 2, а в первой обложке 6, скрепляемой с застежкой шарнирно, формируют отверстие 7 для шарнирного скрепления застежки 1 с первой обложкой. Фиксатор 2 изгибают вдоль его оси симметрии таким образом, чтобы обеспечить свободное прохождение фиксатора 2 в отверстие 7 для шарнирного скрепления застежки с первой обложкой 6. Фиксатор 2 вводят в отверстие 7 для шарнирного скрепления застежки с первой обложкой до размещения фиксатора 2 в отверстии 7 для шарнирного скрепления застежки с первой обложкой по линии фиксации 3, параллельной или перпендикулярной передней кромке 8 первой обложки, скрепляемой с застежкой шарнирно, и фиксирования застежки 1 в отверстии 7 для шарнирного скрепления застежки с первой обложкой по линии фиксации 3 за счет упругого распрямления фиксатора 2. Таким образом, создают шарнирное скрепление застежки 1 с первой обложкой 6 с возможностью вращения застежки 1 относительно первой обложки 6, скрепляемой с застежкой шарнирно, вокруг линии фиксации 3 в диапазоне угловот 0 до 180. Во второй обложке 9 (фиг. 3 А-В), скрепляемой с застежкой 1 разъемно, формируют отверстие 10 для разъемного скрепления застежки со второй обложкой, а в области застежки 1, контактирующей со второй обложкой 9, скрепляемой с застежкой разъемно, формируют отверстие 4, образующее язычок 5 для разъемного скрепления застежки с обложкой таким образом,чтобы обеспечить скрепление канцелярского изделия в закрытом состоянии за счет натяжения застежки 1 при отгибании язычка 5 для разъемного скрепления застежки с обложкой и его введении в отверстие 10 для разъемного скрепления застежки со второй обложкой. Соответствие критерию "промышленная применимость" предложенных вариантов замкового соединения канцелярского изделия и способа его формирования доказывается отсутствием в заявленных притязаниях каких-либо практически трудно реализуемых в промышленных масштабах признаков. Таким образом, указанные в формуле изобретения признаки являются существенными и целенаправленно взаимосвязаны между собой с образованием устойчивой совокупности существенных призна-6 020713 ков, необходимой и достаточной для получения требуемого технического результата. Достигаемый технический результат, как показали данные экспериментов, может быть реализован только взаимосвязанной совокупностью всех существенных признаков заявленных объектов, отраженных в формуле изобретения, при их любых значениях, охватываемых испрошенными притязаниями и удовлетворяющих заявленным особенностям. Заявленные существенные отличительные признаки были получены на основе творческой обработки результатов проведенных исследований и экспериментов, анализа и обобщения их и известных изопубликованных источников данных, взаимосвязанных условиями достижения указанного в описании технического результата, а также с использованием изобретательской интуиции. Кроме указанного выше технического результата, практическое применение предложенного изобретения позволяет обеспечить повышение надежности и удобства использования канцелярских изделий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замковое соединение канцелярского изделия, состоящее из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки фиксатор и язычок для разъемного скрепления застежки с обложкой,при этом фиксатор сформирован отграниченным от серединной части застежки линией фиксации участком, имеющим ширину a по линии фиксации, минимальную среди ширин b фиксатора, измеренных на расстояниях от линии фиксации от a/500 до a/10, при этом застежка шарнирно соединена с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180 за счет размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой, сформированном в первой обложке таким образом, что длина A отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации, а также ширина фиксатора взаимосвязаны следующими соотношениями: где A - длина отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации;a - ширина фиксатора по линии фиксации;P - длина периметра отверстия для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора,при этом соединение застежки со второй обложкой произведено при помощи сформированного во второй обложке отверстия для разъемного скрепления застежки со второй обложкой за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки. 2. Соединение по п.1, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено сегментообразной формы с хордой, расположенной на линии фиксации, при этом размеры отверстия для шарнирного скрепления застежки с первой обложкой относительно ширины фиксатора определены следующими соотношениями: где L - длина хорды отверстия сегментообразной формы для шарнирного скрепления застежки с первой обложкой;a - ширина фиксатора по линии фиксации; М - длина дуги отверстия сегментообразной формы для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора. 3. Соединение по п.1, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено в форме эллипса, большая ось которого расположена на линии фиксации. 4. Соединение по п.1, в котором отверстие для шарнирного скрепления застежки с первой обложкой выполнено в форме ромба с неравными диагоналями, большая диагональ которого расположена на линии фиксации. 5. Замковое соединение канцелярского изделия, состоящее из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки фиксатор и язычок для разъемного скрепления застежки с обложкой,при этом фиксатор сформирован отграниченным от серединной части застежки линией фиксации, имеющим ширину а по линии фиксации, минимальную среди ширин b фиксатора, измеренных на расстояниях от линии фиксации от a/500 до a/10, при этом произведено шарнирное соединение застежки с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180 за счет размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой, сформированном в первой обложке таким образом, что длина A отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации, а также ширина фиксатора взаимосвязаны следующими соотношениями: где A - длина отверстия для шарнирного скрепления застежки с первой обложкой по линии фиксации;a - ширина фиксатора по линии фиксации;P - длина периметра отверстия для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксатора,при этом соединение застежки со второй обложкой произведено при помощи сформированного во второй обложке отверстия для разъемного скрепления застежки со второй обложкой за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки, а в первой обложке сформировано отверстие для разъемного скрепления застежки с первой обложкой таким образом, что застежка, повернутая вокруг линии фиксации на 180 относительно первой обложки, разъемно скреплена с первой обложкой за счет отгибания язычка для разъемного скрепления застежки с обложкой и его введения в отверстие для разъемного скрепления застежки с первой обложкой. 6. Замковое соединение канцелярского изделия, состоящее из первой обложки, второй обложки и застежки вытянутой формы, выполненной из гибкого упругого листового материала, содержащей сформированные на концах застежки от 2 до 10 фиксаторов и язычков для разъемного скрепления застежки с обложкой, при этом фиксаторы сформированы отграниченными от серединной части застежки линиями фиксации, имеющими ширину a по линии фиксации, минимальную среди ширин b фиксаторов, измеренных на расстояниях от линии фиксации от a/500 до a/10, при этом произведено шарнирное соединение застежки с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, с возможностью поворота застежки относительно первой обложки вокруг линии фиксации в диапазоне угловот 0 до 180 за счет размещения фиксаторов в ответных отверстиях для шарнирного скрепления застежки с первой обложкой, сформированных в первой обложке таким образом,что длины A отверстий для шарнирного скрепления застежки с первой обложкой по линии фиксации и ширины фиксаторов взаимосвязаны следующими соотношениями: где A - длины отверстий для шарнирного скрепления застежки с первой обложкой по линии фиксации;a - ширины фиксаторов по линии фиксации;P - длины периметров отверстий для шарнирного скрепления застежки с первой обложкой;b - максимальная из ширин фиксаторов,при этом соединение застежки со второй обложкой произведено при помощи сформированных во второй обложке отверстий для разъемного скрепления застежки со второй обложкой за счет отгибания язычков для разъемного скрепления застежки с обложкой и их введения в отверстия для разъемного скрепления застежки со второй обложкой и скрепления, таким образом, канцелярского изделия в закрытом виде за счет натяжения застежки. 7. Способ формирования замкового соединения канцелярского изделия, в котором из гибкого упругого листового основания формируют застежку, содержащую фиксатор, а в первой обложке, скрепляемой с застежкой шарнирно, формируют отверстие для шарнирного скрепления застежки с этой обложкой, фиксатор изгибают вдоль его оси симметрии, обеспечивая свободное прохождение фиксатора в отверстие для шарнирного скрепления застежки с первой обложкой, фиксатор вводят в отверстие для шарнирного скрепления застежки с первой обложкой до размещения фиксатора в отверстии для шарнирного скрепления застежки с первой обложкой по линии фиксации, параллельной или перпендикулярной передней кромке первой обложки, скрепляемой с застежкой шарнирно, и фиксирования застежки в отверстии для шарнирного скрепления застежки с первой обложкой по линии фиксации за счет упругого распрямления фиксатораи, таким образом, создают шарнирное скрепление застежки с первой обложкой, с возможностью поворота застежки относительно первой обложки, скрепляемой с застежкой шарнирно,вокруг линии фиксации в диапазоне угловот 0 до 180, во второй обложке, скрепляемой с застежкой разъемно, формируют отверстие для разъемного скрепления застежки с этой обложкой, а в области застежки, контактирующей со второй обложкой, скрепляемой с застежкой разъемно, формируют отвер-8 020713 стие, образующее язычок для разъемного скрепления застежки с этой обложкой, и обеспечивают скрепление канцелярского изделия в закрытом состоянии за счет натяжения застежки при отгибании язычка для разъемного скрепления застежки с обложкой и его введении в отверстие для разъемного скрепления застежки со второй обложкой.
