Способы формирования защищенного от подделки информационного изделия

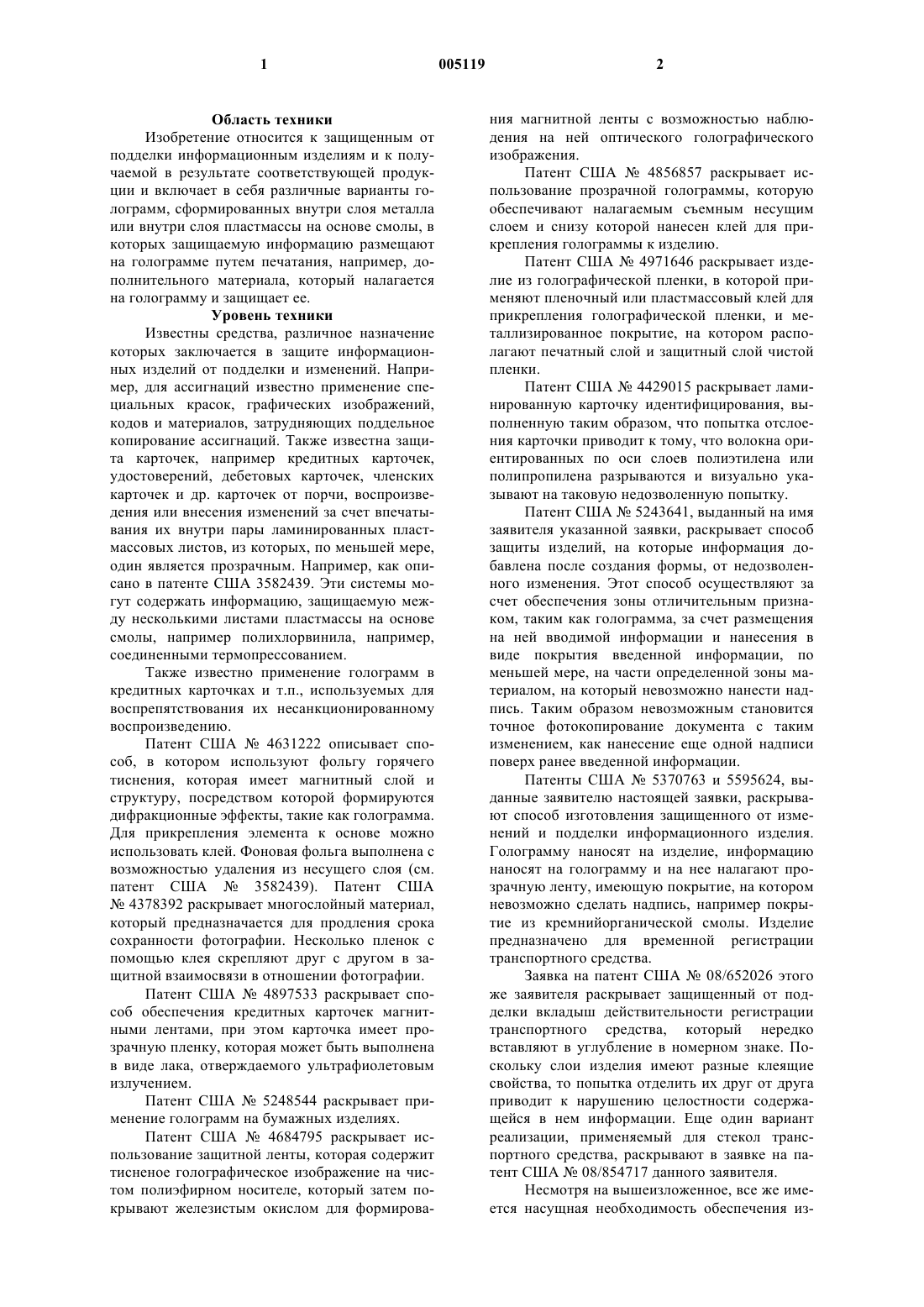

1 Область техники Изобретение относится к защищенным от подделки информационным изделиям и к получаемой в результате соответствующей продукции и включает в себя различные варианты голограмм, сформированных внутри слоя металла или внутри слоя пластмассы на основе смолы, в которых защищаемую информацию размещают на голограмме путем печатания, например, дополнительного материала, который налагается на голограмму и защищает ее. Уровень техники Известны средства, различное назначение которых заключается в защите информационных изделий от подделки и изменений. Например, для ассигнаций известно применение специальных красок, графических изображений,кодов и материалов, затрудняющих поддельное копирование ассигнаций. Также известна защита карточек, например кредитных карточек,удостоверений, дебетовых карточек, членских карточек и др. карточек от порчи, воспроизведения или внесения изменений за счет впечатывания их внутри пары ламинированных пластмассовых листов, из которых, по меньшей мере,один является прозрачным. Например, как описано в патенте США 3582439. Эти системы могут содержать информацию, защищаемую между несколькими листами пластмассы на основе смолы, например полихлорвинила, например,соединенными термопрессованием. Также известно применение голограмм в кредитных карточках и т.п., используемых для воспрепятствования их несанкционированному воспроизведению. Патент США 4631222 описывает способ, в котором используют фольгу горячего тиснения, которая имеет магнитный слой и структуру, посредством которой формируются дифракционные эффекты, такие как голограмма. Для прикрепления элемента к основе можно использовать клей. Фоновая фольга выполнена с возможностью удаления из несущего слоя (см. патент США 3582439). Патент США 4378392 раскрывает многослойный материал,который предназначается для продления срока сохранности фотографии. Несколько пленок с помощью клея скрепляют друг с другом в защитной взаимосвязи в отношении фотографии. Патент США 4897533 раскрывает способ обеспечения кредитных карточек магнитными лентами, при этом карточка имеет прозрачную пленку, которая может быть выполнена в виде лака, отверждаемого ультрафиолетовым излучением. Патент США 5248544 раскрывает применение голограмм на бумажных изделиях. Патент США 4684795 раскрывает использование защитной ленты, которая содержит тисненое голографическое изображение на чистом полиэфирном носителе, который затем покрывают железистым окислом для формирова 005119 2 ния магнитной ленты с возможностью наблюдения на ней оптического голографического изображения. Патент США 4856857 раскрывает использование прозрачной голограммы, которую обеспечивают налагаемым съемным несущим слоем и снизу которой нанесен клей для прикрепления голограммы к изделию. Патент США 4971646 раскрывает изделие из голографической пленки, в которой применяют пленочный или пластмассовый клей для прикрепления голографической пленки, и металлизированное покрытие, на котором располагают печатный слой и защитный слой чистой пленки. Патент США 4429015 раскрывает ламинированную карточку идентифицирования, выполненную таким образом, что попытка отслоения карточки приводит к тому, что волокна ориентированных по оси слоев полиэтилена или полипропилена разрываются и визуально указывают на таковую недозволенную попытку. Патент США 5243641, выданный на имя заявителя указанной заявки, раскрывает способ защиты изделий, на которые информация добавлена после создания формы, от недозволенного изменения. Этот способ осуществляют за счет обеспечения зоны отличительным признаком, таким как голограмма, за счет размещения на ней вводимой информации и нанесения в виде покрытия введенной информации, по меньшей мере, на части определенной зоны материалом, на который невозможно нанести надпись. Таким образом невозможным становится точное фотокопирование документа с таким изменением, как нанесение еще одной надписи поверх ранее введенной информации. Патенты США 5370763 и 5595624, выданные заявителю настоящей заявки, раскрывают способ изготовления защищенного от изменений и подделки информационного изделия. Голограмму наносят на изделие, информацию наносят на голограмму и на нее налагают прозрачную ленту, имеющую покрытие, на котором невозможно сделать надпись, например покрытие из кремнийорганической смолы. Изделие предназначено для временной регистрации транспортного средства. Заявка на патент США 08/652026 этого же заявителя раскрывает защищенный от подделки вкладыш действительности регистрации транспортного средства, который нередко вставляют в углубление в номерном знаке. Поскольку слои изделия имеют разные клеящие свойства, то попытка отделить их друг от друга приводит к нарушению целостности содержащейся в нем информации. Еще один вариант реализации, применяемый для стекол транспортного средства, раскрывают в заявке на патент США 08/854717 данного заявителя. Несмотря на вышеизложенное, все же имеется насущная необходимость обеспечения из 3 делий, содержащих обычную информацию, указываемую на всех изделиях, и в некоторых случаях содержащих дополнительную информацию, которая является изменяемой и которая,возможно, идентифицирует пользователя или юридическое лицо и т.п. таким образом, что она легко различима невооруженным глазом или считывается техническими средствами, но фотокопирование и доступ к которой для изменения или подделки эффективно затруднены. Сущность изобретения Данное изобретение обеспечивает несколько вариантов реализации, каждое из которых обеспечивает требуемую информацию как изменяемую, так и стандартную, считываемую невооруженным глазом или техническим средствами и запоминаемую на магнитном носителе. Информация физически находится внутри защитных материалов, тем самым исключая непосредственный доступ к ее изменению. Данное изобретение также содержит средство, исключающее возможность несанкционированного фотокопирования. Способы согласно данному изобретению уменьшают число слоев и поставляемых необходимых компонентов и снижают стоимость за счет усовершенствования способа. Способы согласно данному изобретению также обеспечивают возможность полного централизованного изготовления изделия либо возможность обеспечения частично изготовленного изделия, которое дорабатывают за счет простой операции на месте розничной продажи или в ином аналогичном месте. Согласно одному из способов данного изобретения в слое металлической фольги формируют голограмму, после чего на металлической фольге формируют требуемую информацию, по меньшей мере, частично на голограмме; и информацию, и содержащую голограмму металлическую фольгу заключают внутри материала из пластмассы на основе смолы. Это заключение предпочтительно выполняют с помощью экструзии пластмассового материала на основе смолы на фольге. Согласно другому варианту фольгу можно заключить в указанный материал способом литья под давлением. Изделие можно сформировать в виде удлиненной сплошной полоски с отдельными карточками или другими единичными изделиями, отделяемыми от нее. Способ также предусматривает создание основы, имеющей верхнюю поверхность и нижнюю поверхность, за счет пропускания удлиненной металлической сердцевины через экструдер. Экструдер заключает металлическую сердцевину в пластмассовый материал на основе смолы, и к основе прикрепляют элемент магнитной запоминающей среды. За счет обеспечения удлиненного прозрачного пластмассового слоя и формирования голограммы в нижней его поверхности с защищаемой информацией, нано 005119 4 симой на голограмму, например, путем напечатания, создают линзу. Затем верхнюю поверхность основы прикрепляют к нижней поверхности линзы. В предпочтительном осуществлении линзу и основу скрепляют в течение достаточного времени после экструдирования; пластмасса на основе смолы имеет повышенную температуру процесса экструзии. При необходимости, в пластмассовый материал на основе смолы можно ввести стеклянную дробь или металлические частицы для исключения нежелательного фотокопирования информации или карточки. Согласно одному из вариантов осуществления данного изобретения сердцевина из металлической фольги может служить фоном, который исключает возможность нежелательной потери информации, запомненной на магнитном носителе в карточке. Карточку можно также обеспечить антенной в целях более эффективной передачи информации между карточкой и оперативно связанным с ней техническим средством. Если антенна имеет соответствующую конфигурацию, например в виде спирали, то она может принимать и запоминать электромагнитную энергию, направляемую на карточку, и использовать эту энергию для работы внутренней системы карточки. Защищенное от подделки информационное изделие может включать голограмму, сформированную в сердцевине из металлической фольги с информацией на фольге, расположенной, по меньшей мере, частично на голограмме, и иметь пластмассовый материал на основе смолы, заключающий в себе фольгу, причем пластмасса на основе смолы является прозрачной. Карточкой может быть, например, кредитная карточка,кредитная карточка со встроенной микросхемой, удостоверение или дебетовая карточка. Нанесенная на карточки информация может иметь контрастные цвета для различимости. Это изделие нельзя будет подделать. Согласно еще одному варианту осуществления данного изобретения прозрачная линза,имеющая верхнюю поверхность и нижнюю поверхность, содержит голограмму, сформированную в ее нижней поверхности, и информацию,нанесенную на нижнюю поверхность голограммы. Основа имеет металлическую сердцевину,заключенную в пластмассовом материале на основе смолы. Элемент магнитной запоминающей среды можно прикрепить к основе, которая крепится к нижней поверхности линзы, чтобы заключать в себе защищаемые голограмму и информацию. Элемент магнитной запоминающей среды может быть выполнен в виде удлиненной магнитной полоски или, например микросхемы. Согласно еще одному варианту осуществления голограмму можно сформировать на поверхности прозрачного материала, на основе смолы, при этом информацию печатают на го 5 лограмме и напечатанную голограмму затем металлизируют напылением либо затем выполняют на ней металлический слой. Второй слой на основе смолы можно закрепить на металлизированной напечатанной голограмме. Цель данного изобретения заключается в обеспечении способов и соответствующей продукции для создания информационного изделия,в которой информация не является непосредственно доступной для ее изменения, и изделие невозможно подделать, например, путем фотокопирования. Еще одна цель данного изобретения заключается в обеспечении системы изготовления информационных изделий в больших количествах, которые изначально являются единичными и потом их разделяют на отдельные изделия. Еще одна цель данного изобретения заключается в обеспечении такого способа и продукции, которые выполнены с возможностью запоминания информации на магнитной запоминающей среде и согласно некоторым вариантам осуществления имеют изделие с металлической полоской, которая служит фоном, и/или с металлической полоской, которая служит антенной, для исключения нежелательных потерь запомненной информации и повышения эффективности связи с оборудованием, оперативно связанным с ней. Еще одна цель данного изобретения заключается в обеспечении системы, которая усовершенствует производственный процесс и будет экономичной. Еще одна цель данного изобретения заключается в обеспечении системы, согласно которой информация может содержать как (а) стандартную информацию, используемую на всех изделиях, так и (б) изменяемую информацию, которую можно закодировать для идентификации физического лица или юридического лица. Еще одна цель данного изобретения заключается в обеспечении системы, согласно которой изделие можно частично выполнить в объекте, удаленном от пункта розничной торговли или другого коммерческого учреждения,имеющего определенное оборудование, завершающее его изготовление. Еще одна цель данного изобретения заключается в обеспечении системы, которая обеспечивает возможность изготовления на заказ информационных изделий, имеющих требуемую защиту, долговечность и требуемые функции. Эти и прочие цели изобретения поясняются в приводимом ниже описании со ссылкой на прилагаемые чертежи. Краткое описание чертежей На фиг. 1 представлена фронтальная вертикальная проекция информационного изделия согласно изобретению. 6 На фиг. 2 представлено изображение сечения по линии 2-2 информационного изделия,изображаемого на фиг. 1. На фиг. 3 представлено схематическое изображение способа изготовления информационного изделия, тип которого изображается на фиг. 1 и 2. На фиг. 4 представлено частичное перспективное изображение с пространственным разделением деталей, которое иллюстрирует часть способа изготовления информационного изделия согласно еще одному варианту осуществления данного изобретения. На фиг. 5 представлено схематическое изображение способа изготовления информационного изделия, изображаемого на фиг. 4. На фиг. 6 представлена горизонтальная проекция снизу информационного изделия, изображаемого на фиг. 4. На фиг. 7 представлена модификация информационного изделия согласно данному изобретению. На фиг. 8 представлен вид сечения по линии 8-8, изображающее часть информационного изделия, согласно фиг. 7. На фиг. 9 представлено схематическое перспективное изображение с пространственным разделением деталей информационного изделия согласно данному изобретению. На фиг. 10 представлено схематическое изображение способа изготовления информационного изделия согласно данному изобретению. На фиг. 11 представлено перспективное изображение с пространственным разделением деталей еще одного варианта осуществления данного изобретения. Описание предпочтительных осуществлений В рамках настоящего описания термин информационное изделие относится к изделию, которое предназначено для обеспечения слов, графики, цветовых кодов или других средств информации, которые могут быть представлены в визуальном виде, воспринимаемым глазом человека или считываемым техническим средством, таких как информация, запоминаемая на магнитном носителе, таком как магнитная полоска или микрочип. Этот термин включает в себя, но не ограничивается только этим,следующее: идентифицирующие удостоверения,кредитные карточки, дебетовые карточки, членские карточки организаций, карточки системы защиты, пропуска и другие информационные изделия, которые должны исключать возможность их изменения, подделки или воспроизведения. В данном описании термин голограмма используется в его широком традиционном смысле и включает в себя использование одиночного голограммного элемента или нескольких голограммных элементов, которые могут или не могут соприкасаться или физически располагаться вблизи друг к другу. 7 В данном описании термин заключает,используемый, например, в отношении металлической полоски, заключаемой с помощью экструзии пластмассового материала на основе смолы вокруг нее, означает, что концевые части удлиненной полоски или отдельных отделенных от нее изделий могут иметь открытые металлические края, и поэтому этот термин включает в себя полоски, полностью заключенные или, по существу, полностью заключенные, как в случаях, когда открытыми являются концы полоски. Термин металлическая полоска подразумевает полоску из металла и также другие материалы, частично или полностью покрытые металлическим слоем. Обращаясь к фиг. 1 и 2, на которых изображено информационное изделие 2: карточка имеет первую строку общей информации 6, которая указывает источник карточки - ABCBANK и значится на всех карточках. Этот тип информации для удобства здесь именуется далее как фиксированная информация, которая указывается на каждом изделии данной серии. Под фиксированной информацией следуют строки изменяемых данных 8, 10, которые соответствуют отдельно данному владельцу карточки. В этом примере: на карточке значатся номер 1234-5678 и физическое лицо, указанное какD.E. SMITH. Важно защитить информацию 6,8, 10 от (а) изменения путем исключения доступа к информации 6, 8, 10, и от (б) фотокопирования. Согласно данному варианту реализации изобретения слой 12 металлической фольги имеет голограмму, указанную общим ссылочным обозначением 60 и сформированную непосредственно в фольге 12 тиснением. Эта тисненая фольга 12 поэтому обеспечивает как необходимый физический рельеф, так и металлизирование в одном изделии. Фольга 12 может быть алюминиевой фольгой или медной фольгой, например, и ее толщина может составлять около 15-150 микрон. Общая толщина карточки 2 может составлять около 750 микрон, например. Согласно конкретному примеру, иллюстрируемому на фиг. 1 и 2, фиксированная информация также содержит многосоставной графический элемент 18, который может иметь любой размер и форму, и, при необходимости,может повторяться в двух или более местоположениях. Эта голограмма в изображаемом здесь виде состоит из совокупности, по существу, ромбовидных элементов, в числе которых первая группа 22, 24, 26, 28, 30, 32, 34, 36, 38 имеет более крупные ромбы, чем более мелкие ромбы 42, 44, 46, 48, 50, 52, 54 и 58. На этом изображении ромбы проходят по всему информационному изделию 2, и они сгруппированы,по существу, вертикально по два или три ромба. Необходимо отметить, что части информации 6,8, 10 налагаются на голограммы. Поэтому любая попытка подделки путем фотокопирования 8 или последующего изменения фотокопии будет исключена, т.к. голограмма будет мешать таковому копированию и изменению. В качестве еще одной защитной меры: части информационного изделия по цвету будут существенно отличаться от других частей. Эти части предпочтительно обеспечивают в положениях, которые, по существу, налагаются на голограмму и находятся под информацией. В иллюстрирующем изображении совокупность,по существу, вертикально ориентированных, по существу, параллельных строк 60, 64, 68, 70, 72,74 и пара, по существу, параллельных концевых частей 80, 84 имеют цвет, который существенно контрастирует с прочим фоновым цветом, указанным общим ссылочным обозначением 90 остальной части карточки. Необходимо отметить, что цветная полоса 60 налагается на голограмму 54 и находится под буквой А в фиксированной информации. Цветная полоса 64 находится под частью буквы С, частью цифры 3 и частью буквы В. Цветная полоса 68 находится под частью второй буквы А в фиксированной информации 6, и цветная полоса 70 находится под частью цифры 7 и буквы Т, и при этом налагается на сегмент 58 голограммы. Цифра 8 налагается на голограмму 26. Нужно отметить, что для обеспечения требуемой степени надежности можно применять различные сочетания признаков защиты. Согласно наглядному изображению на фиг. 2 пластмассовый материал 100 на основе смолы заключает в себе голограмму, содержащую металлическую фольгу 12, фиксированную информацию 6 и изменяемую информацию 8,10, а также цветные полосы 60, 64, 68, 70, 72, 74. Предпочтительная толщина Т той части пластмассового материала на основе смолы, которая налагается на фольгу 12 и голограмму, составляет около 10-20 мил. Согласно предпочтительному варианту реализации верхнее стойкое к истиранию покрытие 104 можно прикрепить предпочтительно к пластмассовому материалу 100 на основе смолы, причем пластмассовый материал на основе смолы имеет повышенную температуру, чтобы воспользоваться содержащимся в нем теплом. Например, пластмассовый материал на основе смолы может быть полиэтиленом. Предпочтительно пластмассовый материал на основе смолы является термопластом,т.к. его плавление повредит или нарушит информацию 6, 8, 10. Пластмассовый материал 100 на основе смолы и стойкое к истиранию покрытие 104, если таковое используется,должны быть прозрачными, так чтобы информация 6, 8, 10 была хорошо видна. Фиг. 3 схематически иллюстрирует способ изготовления информационного изделия, изображаемого на фиг. 1 и 2. Рулон 126 металлической фольги, например алюминиевой фольги,может иметь постоянную ширину или переменную ширину в зависимости от характера изго 9 тавливаемого информационного изделия. Помимо разделения продольных сегментов для создания отдельных информационных изделий может также использоваться разделение по ширине, для которого требуется дополнительная нарезка для деления фольги на отдельные информационные изделия. Взаимодействующие ролики 128, 170 служат для тиснения фольги 122 для формирования голограммы в фольге при прохождении ее между ними. Фольгу перемещают в направлении стрелок А, В, С, затем осуществляют этап печати, согласно которой взаимодействующие печатающие устройства 132, 134наносят информацию на верхнюю поверхность 140 фольги 122, налагаемой на голограмму. Фольга затем входит в экструдер 144,где фольга 122, на верхней поверхности которой находится голограмма и которая налагается на информацию, заключается внутри пластмассового материала на основе смолы с получением конструкции, в общем виде изображаемой на фиг. 2. Если необходимо наложение стойкого к истиранию слоя 104, то его можно наложить либо в виде покрытия или пленки после экструдирования, но предпочтительно в то время, когда пластмассовый материал 146 на основе смолы имеет повышенную температуру. Это поможет соединить стойкое к истиранию покрытие 104 с расположенным под ним материалом 146 на основе смолы. Если стойкий к истиранию материал используют в виде пленки, то соответствующая бобина (не изображена) может служить в качестве источника пленки, и пара роликов (не изображена), обеспечивающих давление,будет вводить слой 104 в тесный контакт с верхней поверхностью пластмассового материала 146 на основе смолы. Режущее устройство,которое может содержать опорное основание 150 и режущий элемент 152, хорошо известный из уровня техники, разделяет продольную продукцию на совокупность отдельных информационных изделий 153, 154, которые транспортирует замкнутый ленточный конвейер 160 в нужную зону охлаждения, упаковки или хранения. При необходимости можно обеспечить штрих-код (не изображен) в защищенном местоположении внутри пластмассового материала 100 на основе смолы, который налагается на голограмму, но не является помехой для информации 6, 8, 10. Нужно отметить, что вариант реализации согласно фиг. 1 и 2 исключает прямой доступ к информации 6, 8, 10 и изменение ее. Также наличие голограммы, полос материала разного цвета и расположение информации относительно и того, и другого исключают возможность фотокопирования при попытке подделать ее. Решение этой проблемы осуществляют посредством усовершенствованного метода с минимальным числом слоев материала. 10 Обращаясь к фиг. 4-6, ниже следует описание еще одного варианта реализации данного изобретения. Согласно этому варианту осуществления информационное изделие формируют из линзы 190 и основы 192. Линза имеет пластмассовую пленку 194 на основе смолы и может быть выполнена из полиэфира или полипропилена, например, и может иметь налагаемое прозрачное стойкое к истиранию покрытие 196. Пленка 194 предпочтительно имеет толщину около 10-25% от всей толщины карточки. Тисненую голограмму 200 формируют на нижней стороне линзы 190 и информацию 202 обеспечивают вблизи голограммы 200, которую затем металлизируют 203 покрытием или фольгой. Линза 190 обеспечивает возможность видеть голограмму 200, которая частично налагается на информацию 202, и линзу можно предпочтительно изготовить экструдированием. Основа 192 имеет металлическую середину 206, заключенную в пластмассовый материал 210 на основе смолы. В иллюстрируемом варианте осуществления слой 212 магнитной запоминающей среды, который может быть выполнен в виде магнитной полоски, имеет длину, равную длинеL информационного изделия 216, которое согласно изображению является карточкой,имеющей ширину W. Антенный элемент 220 в зоне 221, который также может быть выполнен из металла, расположен через интервал вблизи магнитной полоски 212 согласно фиг. 6. Согласно фиг. 4 и 6 антенный элемент 220 подсоединен к магнитной полоске 212, которая по выводу 223 соединена с заземлением 206. Магнитная полоска 212 может быть прикреплена к информационному изделию 216 путем ламинирования или горячим тиснением. Антенный элемент 220 может состоять из металлической проволоки или охлажденной металлической фольги или может быть напечатан на изделии в виде заданного рисунка электропроводной типографской краской. Антенный элемент 220 также может быть сформирован за счет создания металлизированной зоны на поверхности карточки. Согласно фиг. 6 антенный элемент 220 имеет ширину w (фиг. 6). При сборке изделия, согласно фиг. 6, нижнюю поверхность 222 линзы 190 прикрепляют к верхней поверхности 224 основы 192, предпочтительно когда экструдированный материал 210 имеет повышенную температуру для обеспечения эффективного прикрепления,предпочтительно под воздействием прилагаемого давления, когда ролики прижимают друг к другу линзу 190 и основу 192. Нужно отметить,что таким образом информацию 202 эффективно защищают от непосредственного доступа к ней без, по меньшей мере, частичного нарушения сборки, и при этом она хорошо видна из положения, указанного стрелкой D на фиг. 4. Также нужно отметить, что информация может обеспечиваться карточкой 216 с помощью визуальных средств при рассматривании невоору 11 женным глазом в направлении стрелки D на фиг. 4; и также в виде считываемой техническими средствами информации на магнитной полоске 212, которая взаимодействует с антенным элементом 220 и заземлением 206. Для обеспечения дополнительной защиты от фотокопирования информационного изделия совокупность частиц 226, 228 смешивают с пластмассовым материалом 210 на основе смолы,при этом предпочтительно, что частицы, предпочтительно очень мелкие, могут быть стеклянной дробью или фрагментами голограммы. Эти частицы, например, могут занимать около % от всего объема пластмассового материала 210 на основе смолы или частиц металлической фольги. Обращаясь к фиг. 6, необходимо отметить,что зона 230, цвет материала которой отличается от других, и которая, например, может быть непрозрачной краской, выполнена таким образом, что владелец карточки может поставить свою подпись 232 на зоне 230 в качестве дополнительной меры защиты. Обращаясь к фиг. 5, являющейся схематической иллюстрацией, ниже следует описание способа изготовления карточек, изображаемых на фиг. 4 и 6. В этом варианте осуществления последовательность действий осуществляется в направлении, указанном стрелкой Е. Металлическая фольга 250, которая предпочтительно может быть алюминиевой или медной полоской,подается с бобины 252 и входит в экструдер 256, который заключает металлическую фольгу в пластмассовый материал на основе смолы 260. Затем материал перемещается в направлении,указанном стрелкой F; ранее сформированную линзу 290, под которой находится металлизированная голограмма 200 и информация 202 (фиг. 4), а также прозрачная пленка 194 и стойкий к истиранию прозрачный слой 196 подают на верхнюю поверхность заключенной в материале металлической фольги 260. Магнитную полоску 294 подают на нижнюю поверхность заключенной в материале металлической фольги 260 с металлическим антенным элементом 298, которая может быть выполнена из алюминия, меди или другого электропроводного материала, наносимого на изделие. Ролики 300, 302 оказывают давление на заключенную в материале металлическую сердцевину 260, магнитную полоску 294, антенный элемент 298 и линзу 290,чтобы обеспечить в изделии прочное самосоединение, которому содействует то обстоятельство, что экструдированный пластмассовый материал на основе смолы имеет повышенную температуру. Необходимо отметить, что материал на основе смолы прозрачный, и поэтому металлический слой 250 будет обеспечивать видимость голограммы 200. Изготавливаемое изделие затем проходит зону 306 охлаждения, где температуру понижают приблизительно до 40-80F. Режущее сред 005119 12 ство 310, 312, которое может быть любым традиционным средством, разделяет удлиненное информационное изделие 314 на множество отдельных информационных изделий, таких как 316, 322, 324. Изделиями могут быть отдельные карточки, например дебетовые карточки, карточки со встроенной микросхемой, удостоверения, членские карточки организаций, пропуска и прочие информационные изделия. Если информационные изделия, выходящие из средства 306 охлаждения, имеют переменную ширину, то для формирования отдельных карточек потребуется нарезка в продольном направлении. Следует отметить, что согласно рассматриваемому варианту осуществления металлическая фольга 250 служит фоном для сведения к минимуму нежелательной потери информации на магнитной полоске и содействования эффективной связи между магнитной полоской и техническими средствами, выполненными с возможностью осуществления сообщения с карточкой путем предоставления ей информации и получения информации от нее. Антенный элемент 298 выполнен из металла и предназначен для повышения эффективности связи между карточкой и оборудованием, оперативно связанным с ней. Обращаясь к фиг. 7-9, рассматривается еще один вариант осуществления данного изобретения. Информационное изделие 350 имеет прозрачную линзу 354 и основу 370. Линза 354 содержит прозрачную пленку 356, расположенный на ней стойкий к истиранию слой 358, расположенную по ней голограмму 360, сформированную путем тиснения пленки 356, и информацию 364. Находящаяся внизу основа 370 заключает в себе сердцевину 372 металлической фольги, заключающий ее пластмассовый материал 374 на основе смолы и антенный элемент 380. Магнитная запоминающая среда выполнена как микросхема 384, прикрепленная к антенному элементу 385, и они помещены в углубление в основе 370 информационного изделия; при этом запоминающая среда может, например,иметь емкость порядка 8 К или существенно большую емкость. Микросхема соединена с металлической сердцевиной 372 с помощью вывода 387. В этом варианте осуществления изобретения видимая часть голограммы находится внутри прямоугольника 390, который в изображаемом виде имеет три удлиненных голограммных элемента 392, 394, 396 в прозрачной части информационного слоя 364, в результате чего нижний металлический слой 372 обеспечивает возможность видеть голограмму. Для исключения возможности воспроизведения информационного изделия путем фотокопирования в пластмассовом материале на основе смолы в прямоугольнике 390 обеспечивают множество частиц 400, 402, которые исключают возможность несанкционированного фотокопирования. Частицы предпочтительно занимают около 13 процента всего объема пластмассового материала на основе смолы. Поскольку остальная часть 365 информационного изделия 350 является непрозрачной, поэтому голограмма не будет видна, так как металлический слой 372 находится под непрозрачной частью 365, которая согласно фиг. 7 присутствует на всех частях информационного изделия 350, за исключением секций 390 и 420. Непрозрачная часть 365 служит областью приема упоминаемой ниже части информации и обеспечивает визуальное представление. Непрозрачные части могут быть созданы любыми известными из уровня техники средствами, такими как пропитка частей прозрачной пленки 356 или окраска поверхности. Предпочтительно обеспечить цветную пленку с открытыми или прозрачными окнами, налагаемыми на голограмму. Следует отметить, что информацией могут считаться элементы с общим обозначением 401. Например, надпись ABC CORP, которая может быть стандартной информацией на всех карточках, а также соответствующая серия графических компонентов 403, 405, 407, предпочтительно имеющих окраску, контрастную по отношению к информационной части 365 основы для заметности информации. Стандартная информация может также содержать надписьNo. 410 под обозначением 412, и в изображаемом виде она состоит из цифр 12345, которые могут идентифицировать отдельный объект или физическое лицо. Нужно отметить, что часть стандартной информации 401, 410 находится во второй части 420 голограммы в виде прямоугольника с графическими компонентами 422, 426 и с частицами 428, 430 с частью цифры 3 и цифр 4, 5 на ней. Таким образом, информация 401, 403, 405, 407, 410 и 412 защищена, находясь внутри собранного изделия. Попытка доступа к информации приведет к частичному нарушению, и таковая попытка оставит после себя видимые последствия. Помимо этого, попытки воспроизвести информацию или воспроизвести и изменить информацию фотокопированием или иными средствами подделки будут исключены по причине наличия голограммы и соответствующих частиц. Информационные слои могут иметь любые контрастные цвета, графические компоненты,шрифты или их комбинации и другие признаки для повышения наглядности и исключения изменений и подделки. Обращаясь к фиг. 9, рассматривается вид с пространственным разделением деталей вариантов осуществления согласно фиг. 7 и 8. Изделие имеет материал 403 стойкого к истиранию покрытия, прикрепленный к верхней поверхности 432 прозрачной пленки 434, которая содержит голограмму 438, тисненную на ее нижней поверхности 440. В этом варианте осуществления пленка с первым печатным цветом 442 и определенными прозрачными частями, а также 14 пленка 444 со вторым печатным цветом и определенными прозрачными частями обеспечивают информацию под пленкой 434, которую можно выполнить из полиэфира, например, и имеют толщину около 0,5-2 мила (1 мил - 24,4 мкм). Слой 446 металлической фольги служит для того, чтобы были видны те части голограммы 438, которые имеют прозрачные секторы в обеих пленках 442 и 444. Вместо применения заранее напечатанных пленок 442, 444 информация может быть напечатана на голограмме 438. Основа 450, изображенная только схематически,состоит из пластмассового материала на основе смолы с сердцевиной из металлической фольги согласно вышеизложенному, а также соответствующей магнитной запоминающей среды, такой как микросхема 384, и также, при необходимости, из антенного элемента. Информационное изделие вместо магнитной запоминающей среды может иметь другие средства сообщения информации, например штрих-код, считываемый соответствующим оперативно подключаемым оборудованием. Обращаясь к фиг. 10, раскрываемые на фиг. 7-9 структуры можно выполнить с помощью способа, изображаемого схематически на фиг. 10. Соответствующий носитель, который будет функционировать как сердцевина 470 основы и может быть выполнен из металлической фольги, такой как алюминиевая или медная фольга, например, вводят в экструдер 474. Пластмассовый материал на основе смолы может быть, например, полиэфиром, сополимером акрилонитрила, бутадиена и стирола или мономером или полимером винила (и применяться в других частях изделия). Информационная пленка 480, которая, как правило, представляет собой линзу, содержит прозрачную пленку, налагаемый стойкий к истиранию слой, если таковой имеется, выполненную в пленке тисненую голограмму и один или несколько слоев информации. Ролики 490, 492 под воздействием давления и предпочтительно повышенной температуры выходящего из экструдера пластмассового материала на основе смолы порядка 360F обеспечивают постоянное соединение линзы с основой. Обращаясь к фиг. 11, приводится еще один вариант осуществления изобретения. Изобретение предполагает предварительно изготовленную часть линзы 500 изделия. Пункт розничной торговли или иной объект с более ограниченным оборудованием, чем требуемое для завершения изготовления других осуществлений,после обеспечения информации на заранее сформированном изделии завершит информационное изделие. Согласно этому изображению линза 500 имеет прозрачный и, по существу, жесткий выполненный из смолы слой 510, на который налагают стойкое к истиранию покрытие 506 и под которым находится сформированная как одно 15 целое голограмма 512. Продукция, поставляемая окончательному изготовителю, содержит прозрачное собранное изделие 506, 510, 512,являющееся предпочтительно жестким. До завершения изделия эту продукцию можно, при необходимости, складировать. Конечный пользователь обеспечивает информацию 514 на голограмме, затем производят металлизацию, что делает голограмму легко видимой. Металлизацию можно осуществлять напылением или в виде покрытия, согласно данному изображению основа 502 имеет слой 522 смолы, сверху которого прикрепляют слой 520 металлической фольги. Основу 502 прикрепляют к линзе 500 любыми целесообразными средствами, такими как самосоединение или склеивание. Таким образом, для информации обеспечивают долговечность, ее защиту и ее легкую видимость, при этом исключая подделку или изменение информации 514. Данное изобретение обеспечивает средства для создания эффективного, рентабельного, надежного, защищенного от подделки и фотокопирования информационного изделия за счет целесообразного применения голограмм, прозрачных пластмассовых материалов на основе смолы, препятствующих фотокопированию частиц и за счет надежного обеспечения фиксированной и изменяемой информации, которая хорошо различима и/или считывается техническими средствами. Эта система предполагает варианты осуществления, согласно которым можно использовать магнитную запоминающую среду и антенны. Также можно использовать штрих-коды и прочие средства опознания. Определенные осуществления данного изобретения приводятся здесь в иллюстративных целях, но специалистам данной области техники будут очевидны различные изменения в его частностях в рамках данного изобретения,соответствующих прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ формирования защищенного от подделки информационного изделия, согласно которому формируют голограмму в металлической фольге, формируют информацию на указанной металлической фольге, по меньшей мере, частично на указанной голограмме и заключают указанную металлическую фольгу в пластмассовый материал на основе смолы. 2. Способ по п.1, в котором осуществляют указанное заключение указанной металлической фольги за счет экструдирования на ней указанного пластмассового материала на основе смолы. 3. Способ по п.2, в котором используют алюминий в качестве указанной металлической фольги. 16 4. Способ по п.2, в котором используют медь в качестве указанной металлической фольги. 5. Способ по п.1, в котором осуществляют указанное заключение путем литья под давлением указанного пластмассового материала на основе смолы на указанной металлической фольге. 6. Способ по п.2, в котором формируют указанную информацию путем напечатывания. 7. Способ по п.1, в котором в качестве указанного пластмассового материала на основе смолы используют, по меньшей мере, частично прозрачный материал, позволяющий видеть указанную информацию. 8. Способ по п.2, в котором используют непрерывную полоску указанной фольги и после указанного формирования голограммы,формирования информации и экструдирования отделяют друг от друга части указанной полоски в целях создания множества информационных изделий. 9. Способ по п.8, в котором указанный способ используют для изготовления карточек с указанной информацией, которая обеспечивает идентификацию. 10. Способ по п.9, в котором указанную карточку выбирают из группы, состоящей из кредитных карточек, дебетовых карточек, карточек со встроенной микросхемой, удостоверений, членских карточек организаций и пропусков. 11. Способ по п.2, в котором формируют указанное информационное изделие, имеющее верхнюю поверхность, через которую видна указанная информация, и нижнюю поверхность,и налагают на указанную информацию указанный пластмассовый материал на основе смолы толщиной около 10-20 мил на указанной верхней поверхности. 12. Способ по п.2, в котором формируют множество зон, по цвету отличающихся от указанной фольги и которые находятся вблизи указанной голограммы и указанной информации или на ней. 13. Способ по п.12, в котором обеспечивают указанную зону цветом, который отличается от указанной информации. 14. Способ по п.1, в котором используют указанную фольгу толщиной около 15-150 мкм. 15. Способ по п.1, в котором формируют указанную информацию на пленке и прикрепляют указанную пленку вблизи указанной голограммы. 16. Способ по п.1, в котором обеспечивают штрих-код как часть указанной информации. 17. Защищенное от подделки информационное изделие, содержащее сердцевину из металлической фольги, голограмму, сформированную в указанной сердцевине из металлической фольги, информацию на указанной металлической фольге, по меньшей мере, частично налагаемой на указанную голограмму, пластмассо 17 вый материал на основе смолы, заключающий в себе указанную голограмму, указанную информацию и указанную металлическую фольгу,причем указанный пластмассовый материал на основе смолы является прозрачным в частях,налагаемых на указанную информацию. 18. Информационное изделие по п.17, которое содержит указанный пластмассовый материал на основе смолы, который, по существу,полностью покрывает указанную металлическую фольгу. 19. Информационное изделие по п.18, в котором указанная металлическая фольга является алюминиевой фольгой. 20. Информационное изделие по п.18, в котором указанная металлическая фольга является медной фольгой. 21. Информационное изделие по п.18, в котором указанная информация является напечатанной информацией. 22. Информационное изделие по п.17, в котором указанный пластмассовый материал на основе смолы является, по меньшей мере, частично прозрачным для обеспечения возможности видеть через него указанную информацию. 23. Информационное изделие по п.18, в котором указанное информационное изделие является отдельной карточкой, отделенной от непрерывной полосы. 24. Информационное изделие по п.23, в котором указанная информация служит для обеспечения идентификации. 25. Информационное изделие по п.24, в котором указанную карточку выбирают из группы, состоящей из кредитных карточек, дебетовых карточек, карточек со встроенной микросхемой, удостоверений, членских карточек организаций и пропусков. 26. Информационное изделие по п.18, в котором указанное информационное изделие имеет верхнюю поверхность, через которую видна указанная информация, и нижнюю поверхность; и указанный пластмассовый материал на основе смолы имеет толщину около 10-20 мил в части, находящейся над указанной информацией. 27. Информационное изделие по п.18, которое содержит множество зон, цвет которых отличается от цвета указанной фольги, находящейся вблизи указанной голограммы и указанной информации или находящейся на них. 28. Информационное изделие по п.27, в котором указанные зоны имеют цвет, который отличается от цвета указанной располагающейся сверху информации. 29. Информационное изделие по п.18, в котором указанная информация расположена на пленке. 30. Информационное изделие по п.18, которое содержит штрих-код над указанной сердцевиной из металлической фольги, который за 005119 18 ключен в указанном пластмассовом материале на основе смолы. 31. Информационное изделие по п.27, в котором указанная голограмма содержит совокупность компонентов, при этом по меньшей мере некоторые указанные компоненты находятся под частями указанной информации. 32. Способ формирования защищенного от подделки изделия, согласно которому формируют основу, имеющую верхнюю поверхность и нижнюю поверхность, за счет прохождения металлической сердцевины через экструдер, который заключает указанную металлическую сердцевину в пластмассовый материал на основе смолы, формируют линзу путем обеспечения удлиненного прозрачного пластмассового слоя,формирующего голограмму на нижней ее поверхности и обеспечивающего информацию под указанной голограммой, и прикрепляют верхнюю поверхность указанной основы к нижней поверхности указанной линзы. 33. Способ по п.32, в котором указанное прикрепление указанной основы к указанной линзе выполняют при повышенной температуре указанного экструдируемого для основы пластмассового материала на основе смолы. 34. Способ по п.33, в котором после указанного прикрепления указанной основы к указанной линзе указанный, состоящий из линзы и основы узел охлаждают. 35. Способ по п.34, в котором после указанного охлаждения разделяют указанный, состоящий из линзы и основы узел на совокупность информационных изделий. 36. Способ по п.32, в котором до осуществления указанного экструдирования пластмассового материала на основе смолы в указанный пластмассовый материал на основе смолы вводят совокупность частиц из другого материала. 37. Способ по п.36, в котором в качестве указанных частиц вводят стеклянную дробь. 38. Способ по п.37, в котором указанную стеклянную дробь вводят в процентном содержании по объему, составляющем около процента от объема указанного пластмассового материала на основе смолы. 39. Способ по п.35, в котором элемент магнитной запоминающей среды прикрепляют к указанной основе и указанный элемент магнитной запоминающей среды является удлиненной магнитной полоской, прикрепленной, по существу, к нижней поверхности указанной основы. 40. Способ по п.39, в котором элемент антенны прикрепляют к указанному элементу магнитной запоминающей среды. 41. Способ по п.32, в котором к верхней поверхности указанной линзы прикрепляют стойкий к истиранию материал. 42. Способ по п.35, в котором в качестве указанного элемента магнитной запоминающей среды используют микросхему. 19 43. Способ по п.42, в котором элемент антенны прикрепляют к информационному изделию в оперативной связи по отношению к указанной микросхеме и указанную микросхему подключают к указанной металлической сердцевине. 44. Способ по п.32, в котором обеспечивают пленку между указанной металлической сердцевиной и указанной голограммой, имеющей по меньшей мере одну прозрачную часть и по меньшей мере одну непрозрачную часть, в результате чего видны только части указанной голограммы. 45. Способ по п.44, в котором на указанной пленке обеспечивают информацию. 46. Защищенное от подделки информационное изделие, содержащее прозрачную линзу,имеющую верхнюю поверхность и нижнюю поверхность, голограмму, сформированную на ее нижней поверхности, и информацию, нанесенную на указанную голограмму, основу,имеющую металлическую сердцевину, заключенную в пластмассовый материал на основе смолы, при этом верхняя поверхность указанной основы прикреплена к нижней поверхности указанной линзы, в результате чего указанные голограмма и информация заключены в указанном изделии с обеспечением их защиты. 47. Защищенное от подделки информационное изделие по п.46, которое содержит множество частиц из другого материала, введенных в указанный пластмассовый материал на основе смолы. 48. Защищенное от подделки информационное изделие по п.47, в котором указанные частицы являются стеклянной дробью. 49. Защищенное от подделки информационное изделие по п.48, в котором указанную стеклянную дробь вводят в процентном содержании по объему, составляющем около процента от объема указанного пластмассового материала на основе смолы. 50. Защищенное от подделки информационное изделие по п.48, в котором элемент магнитной запоминающей среды прикреплен к указанной основе, и указанный элемент магнитной запоминающей среды является удлиненной магнитной полоской. 51. Защищенное от подделки информационное изделие по п.50, которое содержит элемент антенны, прикрепленный к указанному элементу магнитной запоминающей среды. 52. Защищенное от подделки информационное изделие по п.51, в котором используют полоску алюминиевой фольги в качестве указанного материала сердцевины для обеспечения 20 электромагнитного заземления и подключают указанный элемент магнитной запоминающей среды к указанной полоске фольги. 53. Защищенное от подделки информационное изделие по п.46, которое содержит стойкий к истиранию материал, прикрепленный к верхней поверхности указанной линзы. 54. Защищенное от подделки информационное изделие по п.46, в котором указанную информацию обеспечивают на пленке. 55. Защищенное от подделки информационное изделие по п.46, в котором указанное информационное изделие является карточкой и указанную карточку выбирают из группы, состоящей из кредитных карточек, дебетовых карточек, удостоверений, членских карточек организаций и пропусков. 56. Защищенное от подделки информационное изделие по п.46, которое содержит пленку, расположенную между указанной металлической сердцевиной и указанной голограммой,причем указанная пленка имеет прозрачные части и непрозрачные части, в результате чего будут видны только части указанной голограммы. 57. Защищенное от подделки информационное изделие по п.56, в котором на указанной пленке обеспечивают информацию. 58. Защищенное от подделки информационное изделие по п.46, в котором указанная металлическая сердцевина является алюминиевой фольгой толщиной около 15-150 мкм. 59. Способ формирования защищенного от подделки информационного изделия, согласно которому формируют жесткую прозрачную линзу, имеющую сформированную в ней голограмму, формируют информацию на указанной голограмме и металлизируют указанную голограмму, содержащую информацию. 60. Способ по п.59, в котором указанное металлизирование осуществляют путем прикрепления слоя из металлической фольги к указанной голограмме, содержащей информацию. 61. Способ по п.59, в котором указанное металлизирование осуществляют путем нанесения металлизирующего покрытия на указанную голограмму, содержащую информацию. 62. Способ по п.59, в котором указанный металлизирующий, содержащий информацию слой покрывают слоем смолы. 63. Способ по п.62, в котором линзу складируют после создания указанной по существу жесткой голограммы, содержащей прозрачную линзу, но до создания на ней указанной информации.
