Контейнер

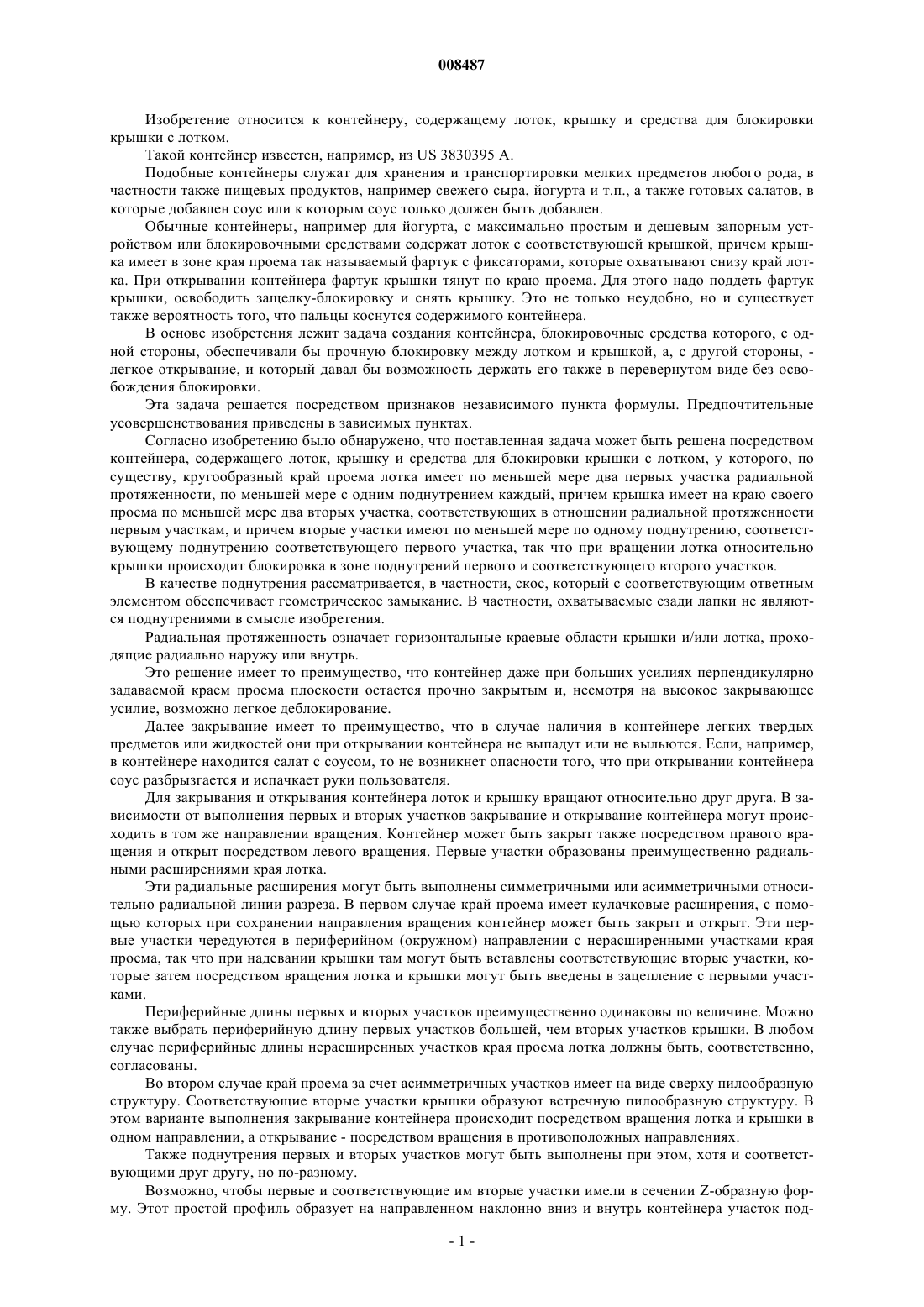

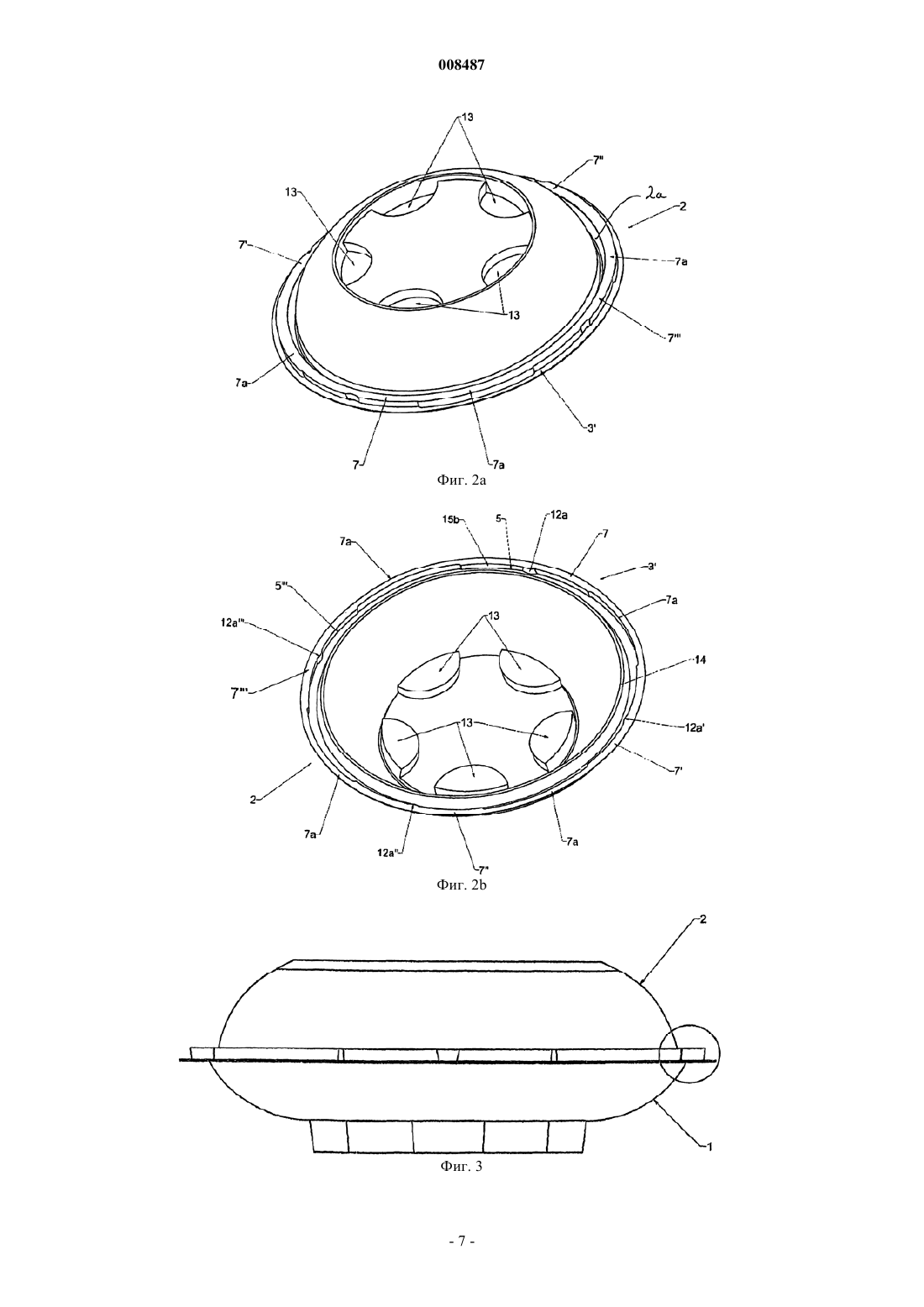

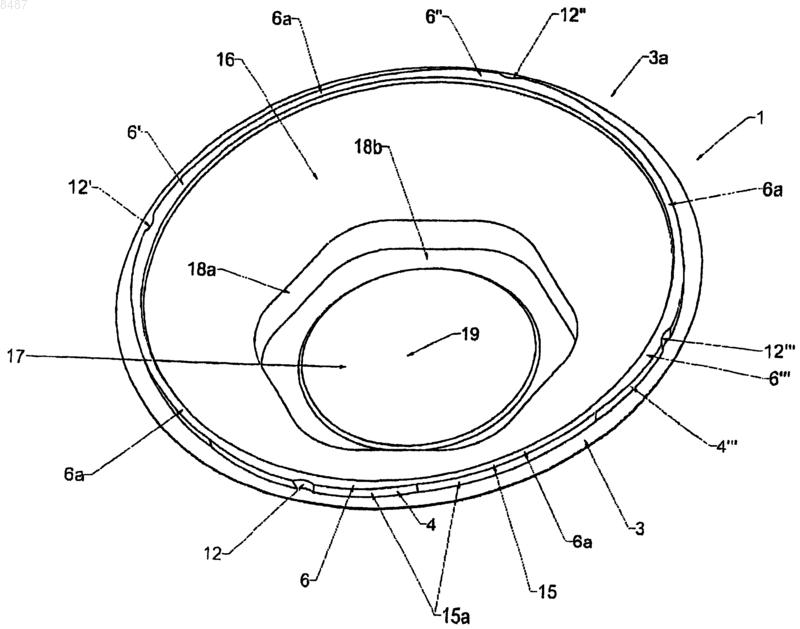

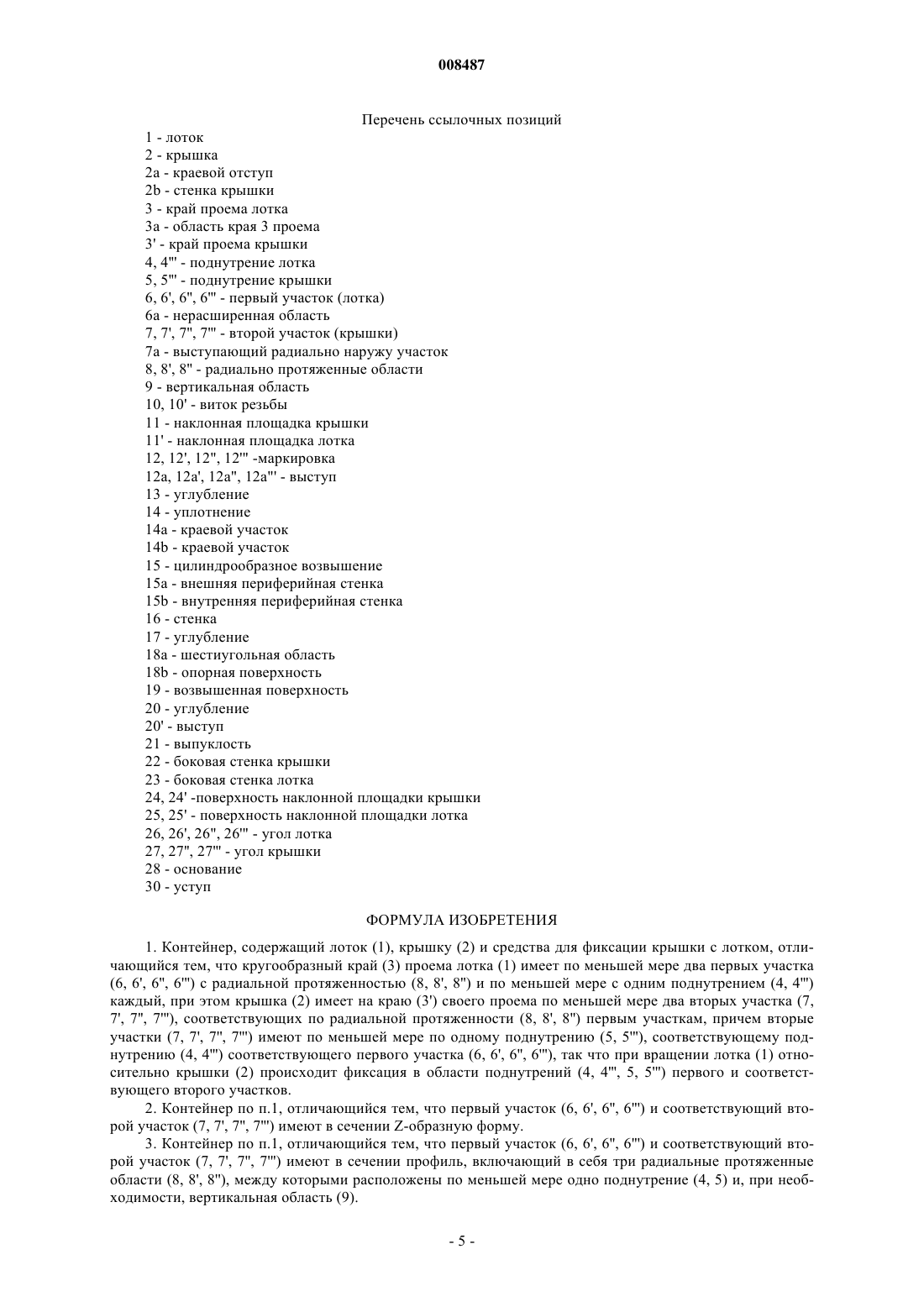

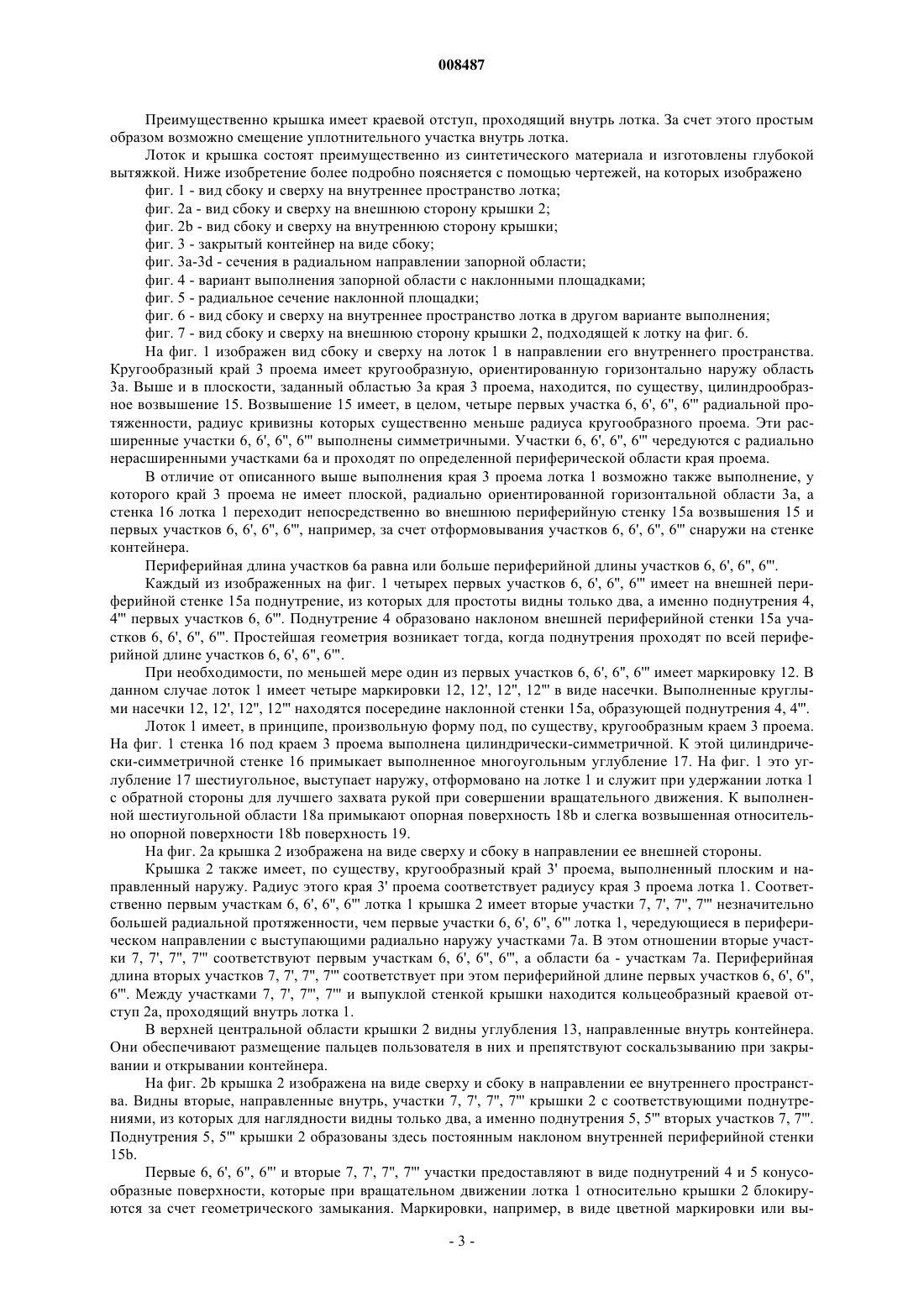

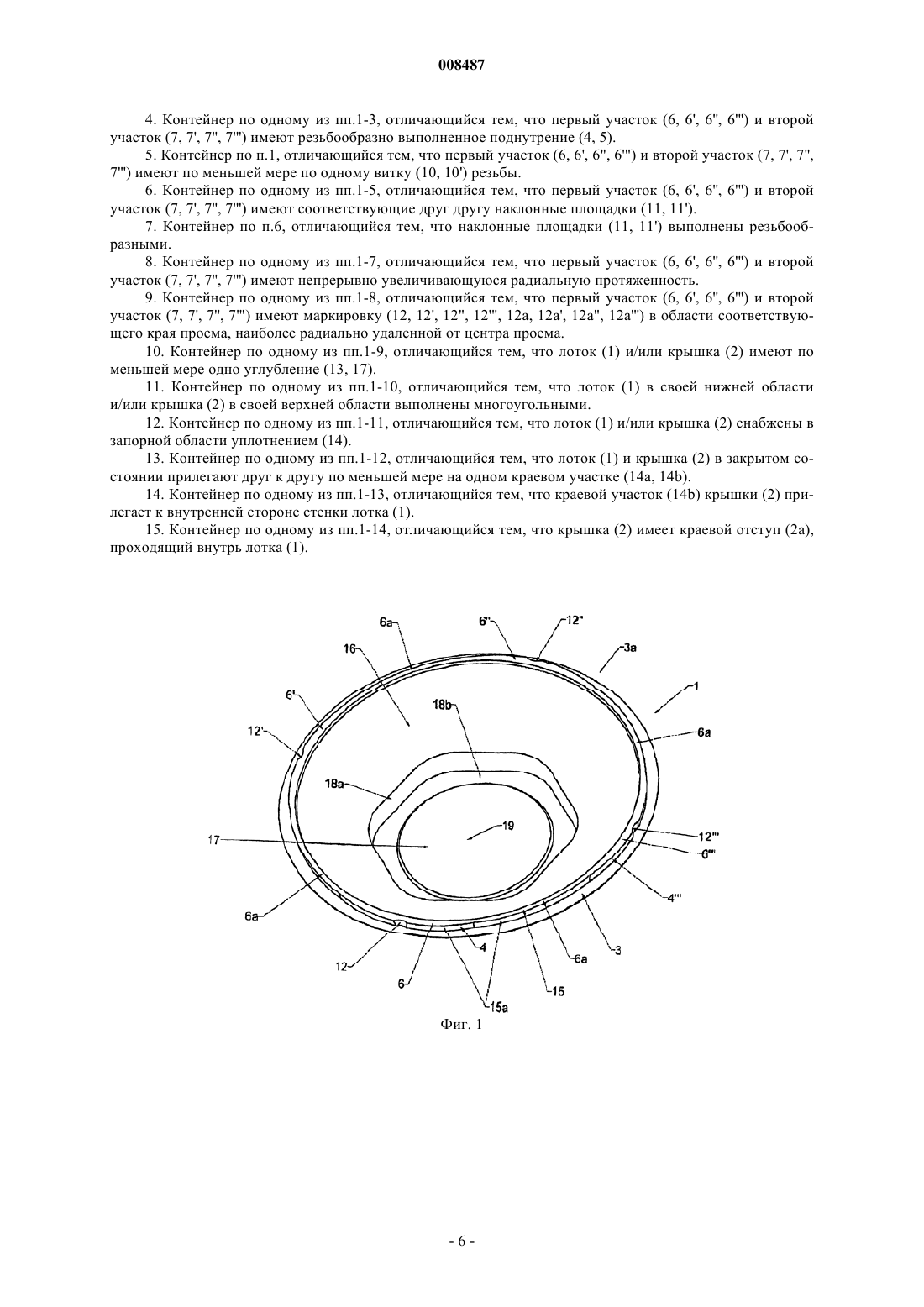

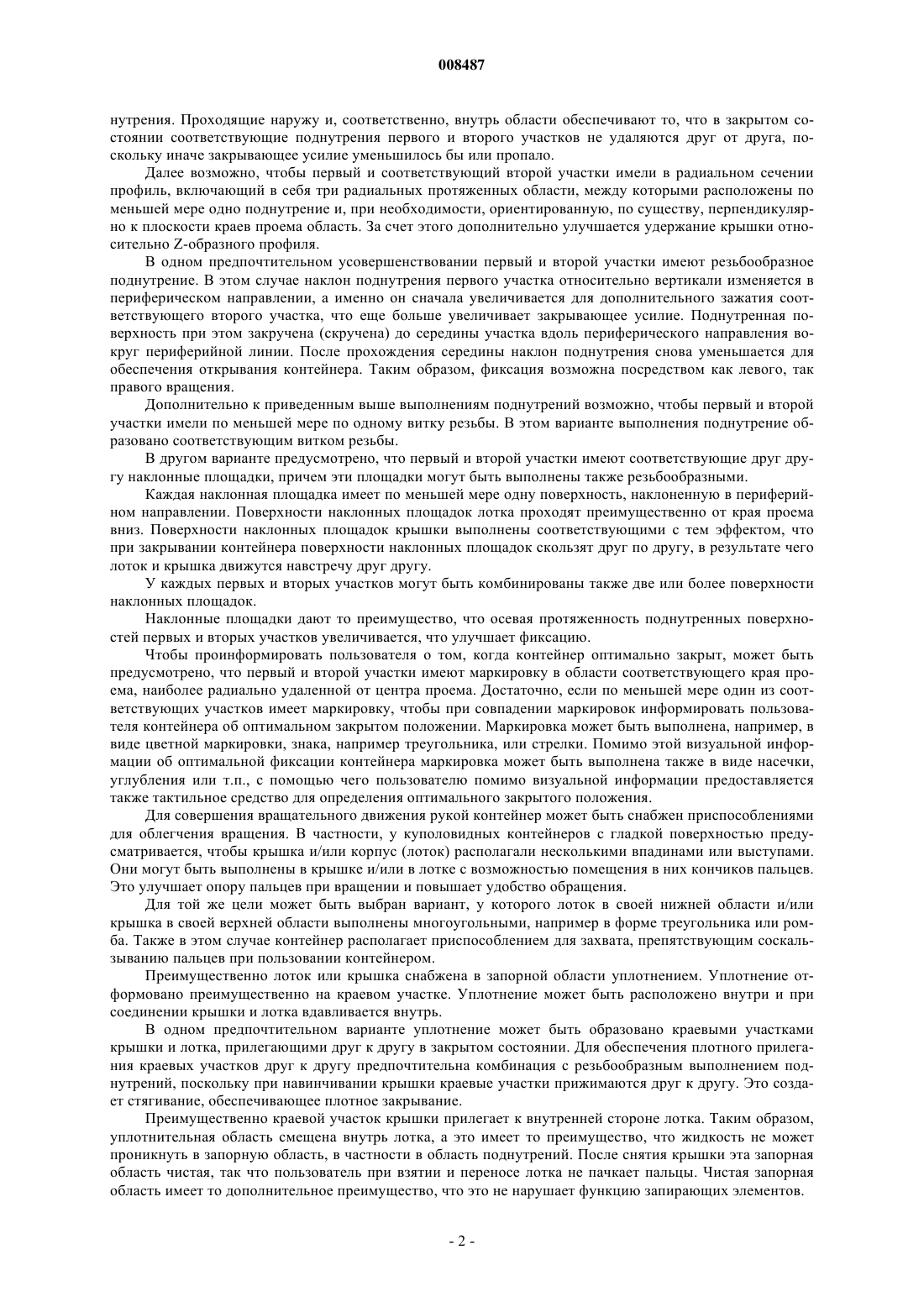

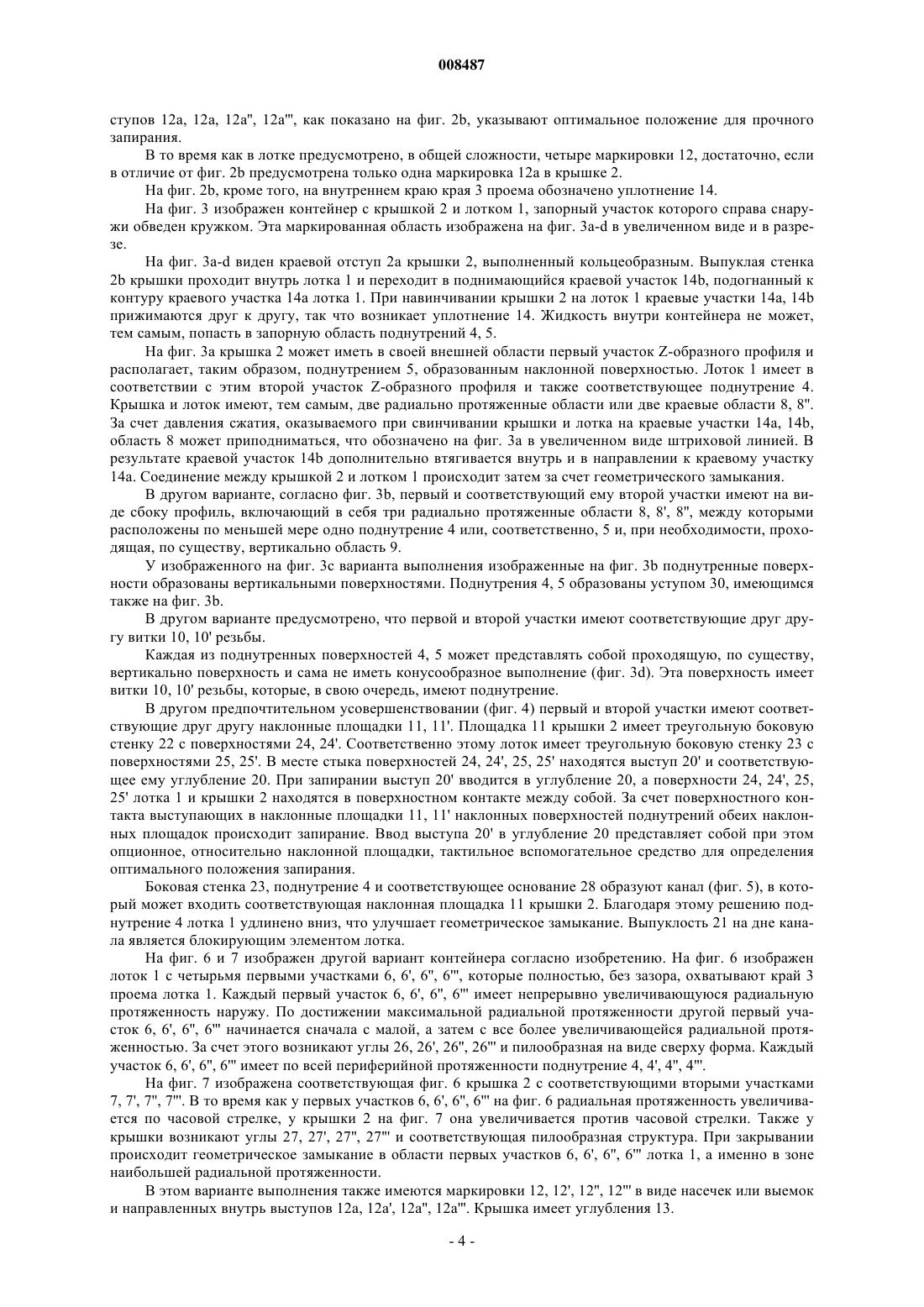

008487 Изобретение относится к контейнеру, содержащему лоток, крышку и средства для блокировки крышки с лотком. Такой контейнер известен, например, из US 3830395 А. Подобные контейнеры служат для хранения и транспортировки мелких предметов любого рода, в частности также пищевых продуктов, например свежего сыра, йогурта и т.п., а также готовых салатов, в которые добавлен соус или к которым соус только должен быть добавлен. Обычные контейнеры, например для йогурта, с максимально простым и дешевым запорным устройством или блокировочными средствами содержат лоток с соответствующей крышкой, причем крышка имеет в зоне края проема так называемый фартук с фиксаторами, которые охватывают снизу край лотка. При открывании контейнера фартук крышки тянут по краю проема. Для этого надо поддеть фартук крышки, освободить защелку-блокировку и снять крышку. Это не только неудобно, но и существует также вероятность того, что пальцы коснутся содержимого контейнера. В основе изобретения лежит задача создания контейнера, блокировочные средства которого, с одной стороны, обеспечивали бы прочную блокировку между лотком и крышкой, а, с другой стороны, легкое открывание, и который давал бы возможность держать его также в перевернутом виде без освобождения блокировки. Эта задача решается посредством признаков независимого пункта формулы. Предпочтительные усовершенствования приведены в зависимых пунктах. Согласно изобретению было обнаружено, что поставленная задача может быть решена посредством контейнера, содержащего лоток, крышку и средства для блокировки крышки с лотком, у которого, по существу, кругообразный край проема лотка имеет по меньшей мере два первых участка радиальной протяженности, по меньшей мере с одним поднутрением каждый, причем крышка имеет на краю своего проема по меньшей мере два вторых участка, соответствующих в отношении радиальной протяженности первым участкам, и причем вторые участки имеют по меньшей мере по одному поднутрению, соответствующему поднутрению соответствующего первого участка, так что при вращении лотка относительно крышки происходит блокировка в зоне поднутрений первого и соответствующего второго участков. В качестве поднутрения рассматривается, в частности, скос, который с соответствующим ответным элементом обеспечивает геометрическое замыкание. В частности, охватываемые сзади лапки не являются поднутрениями в смысле изобретения. Радиальная протяженность означает горизонтальные краевые области крышки и/или лотка, проходящие радиально наружу или внутрь. Это решение имеет то преимущество, что контейнер даже при больших усилиях перпендикулярно задаваемой краем проема плоскости остается прочно закрытым и, несмотря на высокое закрывающее усилие, возможно легкое деблокирование. Далее закрывание имеет то преимущество, что в случае наличия в контейнере легких твердых предметов или жидкостей они при открывании контейнера не выпадут или не выльются. Если, например,в контейнере находится салат с соусом, то не возникнет опасности того, что при открывании контейнера соус разбрызгается и испачкает руки пользователя. Для закрывания и открывания контейнера лоток и крышку вращают относительно друг друга. В зависимости от выполнения первых и вторых участков закрывание и открывание контейнера могут происходить в том же направлении вращения. Контейнер может быть закрыт также посредством правого вращения и открыт посредством левого вращения. Первые участки образованы преимущественно радиальными расширениями края лотка. Эти радиальные расширения могут быть выполнены симметричными или асимметричными относительно радиальной линии разреза. В первом случае край проема имеет кулачковые расширения, с помощью которых при сохранении направления вращения контейнер может быть закрыт и открыт. Эти первые участки чередуются в периферийном (окружном) направлении с нерасширенными участками края проема, так что при надевании крышки там могут быть вставлены соответствующие вторые участки, которые затем посредством вращения лотка и крышки могут быть введены в зацепление с первыми участками. Периферийные длины первых и вторых участков преимущественно одинаковы по величине. Можно также выбрать периферийную длину первых участков большей, чем вторых участков крышки. В любом случае периферийные длины нерасширенных участков края проема лотка должны быть, соответственно,согласованы. Во втором случае край проема за счет асимметричных участков имеет на виде сверху пилообразную структуру. Соответствующие вторые участки крышки образуют встречную пилообразную структуру. В этом варианте выполнения закрывание контейнера происходит посредством вращения лотка и крышки в одном направлении, а открывание - посредством вращения в противоположных направлениях. Также поднутрения первых и вторых участков могут быть выполнены при этом, хотя и соответствующими друг другу, но по-разному. Возможно, чтобы первые и соответствующие им вторые участки имели в сечении Z-образную форму. Этот простой профиль образует на направленном наклонно вниз и внутрь контейнера участок под-1 008487 нутрения. Проходящие наружу и, соответственно, внутрь области обеспечивают то, что в закрытом состоянии соответствующие поднутрения первого и второго участков не удаляются друг от друга, поскольку иначе закрывающее усилие уменьшилось бы или пропало. Далее возможно, чтобы первый и соответствующий второй участки имели в радиальном сечении профиль, включающий в себя три радиальных протяженных области, между которыми расположены по меньшей мере одно поднутрение и, при необходимости, ориентированную, по существу, перпендикулярно к плоскости краев проема область. За счет этого дополнительно улучшается удержание крышки относительно Z-образного профиля. В одном предпочтительном усовершенствовании первый и второй участки имеют резьбообразное поднутрение. В этом случае наклон поднутрения первого участка относительно вертикали изменяется в периферическом направлении, а именно он сначала увеличивается для дополнительного зажатия соответствующего второго участка, что еще больше увеличивает закрывающее усилие. Поднутренная поверхность при этом закручена (скручена) до середины участка вдоль периферического направления вокруг периферийной линии. После прохождения середины наклон поднутрения снова уменьшается для обеспечения открывания контейнера. Таким образом, фиксация возможна посредством как левого, так правого вращения. Дополнительно к приведенным выше выполнениям поднутрений возможно, чтобы первый и второй участки имели по меньшей мере по одному витку резьбы. В этом варианте выполнения поднутрение образовано соответствующим витком резьбы. В другом варианте предусмотрено, что первый и второй участки имеют соответствующие друг другу наклонные площадки, причем эти площадки могут быть выполнены также резьбообразными. Каждая наклонная площадка имеет по меньшей мере одну поверхность, наклоненную в периферийном направлении. Поверхности наклонных площадок лотка проходят преимущественно от края проема вниз. Поверхности наклонных площадок крышки выполнены соответствующими с тем эффектом, что при закрывании контейнера поверхности наклонных площадок скользят друг по другу, в результате чего лоток и крышка движутся навстречу друг другу. У каждых первых и вторых участков могут быть комбинированы также две или более поверхности наклонных площадок. Наклонные площадки дают то преимущество, что осевая протяженность поднутренных поверхностей первых и вторых участков увеличивается, что улучшает фиксацию. Чтобы проинформировать пользователя о том, когда контейнер оптимально закрыт, может быть предусмотрено, что первый и второй участки имеют маркировку в области соответствующего края проема, наиболее радиально удаленной от центра проема. Достаточно, если по меньшей мере один из соответствующих участков имеет маркировку, чтобы при совпадении маркировок информировать пользователя контейнера об оптимальном закрытом положении. Маркировка может быть выполнена, например, в виде цветной маркировки, знака, например треугольника, или стрелки. Помимо этой визуальной информации об оптимальной фиксации контейнера маркировка может быть выполнена также в виде насечки,углубления или т.п., с помощью чего пользователю помимо визуальной информации предоставляется также тактильное средство для определения оптимального закрытого положения. Для совершения вращательного движения рукой контейнер может быть снабжен приспособлениями для облегчения вращения. В частности, у куполовидных контейнеров с гладкой поверхностью предусматривается, чтобы крышка и/или корпус (лоток) располагали несколькими впадинами или выступами. Они могут быть выполнены в крышке и/или в лотке с возможностью помещения в них кончиков пальцев. Это улучшает опору пальцев при вращении и повышает удобство обращения. Для той же цели может быть выбран вариант, у которого лоток в своей нижней области и/или крышка в своей верхней области выполнены многоугольными, например в форме треугольника или ромба. Также в этом случае контейнер располагает приспособлением для захвата, препятствующим соскальзыванию пальцев при пользовании контейнером. Преимущественно лоток или крышка снабжена в запорной области уплотнением. Уплотнение отформовано преимущественно на краевом участке. Уплотнение может быть расположено внутри и при соединении крышки и лотка вдавливается внутрь. В одном предпочтительном варианте уплотнение может быть образовано краевыми участками крышки и лотка, прилегающими друг к другу в закрытом состоянии. Для обеспечения плотного прилегания краевых участков друг к другу предпочтительна комбинация с резьбообразным выполнением поднутрений, поскольку при навинчивании крышки краевые участки прижимаются друг к другу. Это создает стягивание, обеспечивающее плотное закрывание. Преимущественно краевой участок крышки прилегает к внутренней стороне лотка. Таким образом,уплотнительная область смещена внутрь лотка, а это имеет то преимущество, что жидкость не может проникнуть в запорную область, в частности в область поднутрений. После снятия крышки эта запорная область чистая, так что пользователь при взятии и переносе лотка не пачкает пальцы. Чистая запорная область имеет то дополнительное преимущество, что это не нарушает функцию запирающих элементов.-2 008487 Преимущественно крышка имеет краевой отступ, проходящий внутрь лотка. За счет этого простым образом возможно смещение уплотнительного участка внутрь лотка. Лоток и крышка состоят преимущественно из синтетического материала и изготовлены глубокой вытяжкой. Ниже изобретение более подробно поясняется с помощью чертежей, на которых изображено фиг. 1 - вид сбоку и сверху на внутреннее пространство лотка; фиг. 2 а - вид сбоку и сверху на внешнюю сторону крышки 2; фиг. 2b - вид сбоку и сверху на внутреннюю сторону крышки; фиг. 3 - закрытый контейнер на виде сбоку; фиг. 3 а-3d - сечения в радиальном направлении запорной области; фиг. 4 - вариант выполнения запорной области с наклонными площадками; фиг. 5 - радиальное сечение наклонной площадки; фиг. 6 - вид сбоку и сверху на внутреннее пространство лотка в другом варианте выполнения; фиг. 7 - вид сбоку и сверху на внешнюю сторону крышки 2, подходящей к лотку на фиг. 6. На фиг. 1 изображен вид сбоку и сверху на лоток 1 в направлении его внутреннего пространства. Кругообразный край 3 проема имеет кругообразную, ориентированную горизонтально наружу область 3 а. Выше и в плоскости, заданный областью 3 а края 3 проема, находится, по существу, цилиндрообразное возвышение 15. Возвышение 15 имеет, в целом, четыре первых участка 6, 6', 6, 6 радиальной протяженности, радиус кривизны которых существенно меньше радиуса кругообразного проема. Эти расширенные участки 6, 6', 6, 6 выполнены симметричными. Участки 6, 6', 6, 6 чередуются с радиально нерасширенными участками 6 а и проходят по определенной периферической области края проема. В отличие от описанного выше выполнения края 3 проема лотка 1 возможно также выполнение, у которого край 3 проема не имеет плоской, радиально ориентированной горизонтальной области 3 а, а стенка 16 лотка 1 переходит непосредственно во внешнюю периферийную стенку 15 а возвышения 15 и первых участков 6, 6', 6, 6, например, за счет отформовывания участков 6, 6', 6, 6 снаружи на стенке контейнера. Периферийная длина участков 6 а равна или больше периферийной длины участков 6, 6', 6, 6. Каждый из изображенных на фиг. 1 четырех первых участков 6, 6', 6, 6 имеет на внешней периферийной стенке 15 а поднутрение, из которых для простоты видны только два, а именно поднутрения 4,4 первых участков 6, 6. Поднутрение 4 образовано наклоном внешней периферийной стенки 15 а участков 6, 6', 6, 6. Простейшая геометрия возникает тогда, когда поднутрения проходят по всей периферийной длине участков 6, 6', 6", 6'". При необходимости, по меньшей мере один из первых участков 6, 6', 6, 6 имеет маркировку 12. В данном случае лоток 1 имеет четыре маркировки 12, 12', 12, 12 в виде насечки. Выполненные круглыми насечки 12, 12', 12, 12 находятся посередине наклонной стенки 15 а, образующей поднутрения 4, 4. Лоток 1 имеет, в принципе, произвольную форму под, по существу, кругообразным краем 3 проема. На фиг. 1 стенка 16 под краем 3 проема выполнена цилиндрически-симметричной. К этой цилиндрически-симметричной стенке 16 примыкает выполненное многоугольным углубление 17. На фиг. 1 это углубление 17 шестиугольное, выступает наружу, отформовано на лотке 1 и служит при удержании лотка 1 с обратной стороны для лучшего захвата рукой при совершении вращательного движения. К выполненной шестиугольной области 18 а примыкают опорная поверхность 18b и слегка возвышенная относительно опорной поверхности 18b поверхность 19. На фиг. 2 а крышка 2 изображена на виде сверху и сбоку в направлении ее внешней стороны. Крышка 2 также имеет, по существу, кругообразный край 3' проема, выполненный плоским и направленный наружу. Радиус этого края 3' проема соответствует радиусу края 3 проема лотка 1. Соответственно первым участкам 6, 6', 6, 6 лотка 1 крышка 2 имеет вторые участки 7, 7', 7, 7 незначительно большей радиальной протяженности, чем первые участки 6, 6', 6, 6 лотка 1, чередующиеся в периферическом направлении с выступающими радиально наружу участками 7 а. В этом отношении вторые участки 7, 7', 7, 7 соответствуют первым участкам 6, 6', 6, 6, а области 6 а - участкам 7 а. Периферийная длина вторых участков 7, 7', 7, 7 соответствует при этом периферийной длине первых участков 6, 6', 6,6. Между участками 7, 7', 7, 7 и выпуклой стенкой крышки находится кольцеобразный краевой отступ 2 а, проходящий внутрь лотка 1. В верхней центральной области крышки 2 видны углубления 13, направленные внутрь контейнера. Они обеспечивают размещение пальцев пользователя в них и препятствуют соскальзыванию при закрывании и открывании контейнера. На фиг. 2b крышка 2 изображена на виде сверху и сбоку в направлении ее внутреннего пространства. Видны вторые, направленные внутрь, участки 7, 7', 7, 7 крышки 2 с соответствующими поднутрениями, из которых для наглядности видны только два, а именно поднутрения 5, 5 вторых участков 7, 7. Поднутрения 5, 5 крышки 2 образованы здесь постоянным наклоном внутренней периферийной стенки 15b. Первые 6, 6', 6", 6"' и вторые 7, 7', 7, 7 участки предоставляют в виде поднутрений 4 и 5 конусообразные поверхности, которые при вращательном движении лотка 1 относительно крышки 2 блокируются за счет геометрического замыкания. Маркировки, например, в виде цветной маркировки или вы-3 008487 ступов 12 а, 12 а, 12 а, 12 а, как показано на фиг. 2b, указывают оптимальное положение для прочного запирания. В то время как в лотке предусмотрено, в общей сложности, четыре маркировки 12, достаточно, если в отличие от фиг. 2b предусмотрена только одна маркировка 12 а в крышке 2. На фиг. 2b, кроме того, на внутреннем краю края 3 проема обозначено уплотнение 14. На фиг. 3 изображен контейнер с крышкой 2 и лотком 1, запорный участок которого справа снаружи обведен кружком. Эта маркированная область изображена на фиг. 3 а-d в увеличенном виде и в разрезе. На фиг. 3 а-d виден краевой отступ 2 а крышки 2, выполненный кольцеобразным. Выпуклая стенка 2b крышки проходит внутрь лотка 1 и переходит в поднимающийся краевой участок 14b, подогнанный к контуру краевого участка 14 а лотка 1. При навинчивании крышки 2 на лоток 1 краевые участки 14 а, 14b прижимаются друг к другу, так что возникает уплотнение 14. Жидкость внутри контейнера не может,тем самым, попасть в запорную область поднутрений 4, 5. На фиг. 3 а крышка 2 может иметь в своей внешней области первый участок Z-образного профиля и располагает, таким образом, поднутрением 5, образованным наклонной поверхностью. Лоток 1 имеет в соответствии с этим второй участок Z-образного профиля и также соответствующее поднутрение 4. Крышка и лоток имеют, тем самым, две радиально протяженные области или две краевые области 8, 8. За счет давления сжатия, оказываемого при свинчивании крышки и лотка на краевые участки 14 а, 14b,область 8 может приподниматься, что обозначено на фиг. 3 а в увеличенном виде штриховой линией. В результате краевой участок 14b дополнительно втягивается внутрь и в направлении к краевому участку 14 а. Соединение между крышкой 2 и лотком 1 происходит затем за счет геометрического замыкания. В другом варианте, согласно фиг. 3b, первый и соответствующий ему второй участки имеют на виде сбоку профиль, включающий в себя три радиально протяженные области 8, 8', 8, между которыми расположены по меньшей мере одно поднутрение 4 или, соответственно, 5 и, при необходимости, проходящая, по существу, вертикально область 9. У изображенного на фиг. 3 с варианта выполнения изображенные на фиг. 3b поднутренные поверхности образованы вертикальными поверхностями. Поднутрения 4, 5 образованы уступом 30, имеющимся также на фиг. 3b. В другом варианте предусмотрено, что первой и второй участки имеют соответствующие друг другу витки 10, 10' резьбы. Каждая из поднутренных поверхностей 4, 5 может представлять собой проходящую, по существу,вертикально поверхность и сама не иметь конусообразное выполнение (фиг. 3d). Эта поверхность имеет витки 10, 10' резьбы, которые, в свою очередь, имеют поднутрение. В другом предпочтительном усовершенствовании (фиг. 4) первый и второй участки имеют соответствующие друг другу наклонные площадки 11, 11'. Площадка 11 крышки 2 имеет треугольную боковую стенку 22 с поверхностями 24, 24'. Соответственно этому лоток имеет треугольную боковую стенку 23 с поверхностями 25, 25'. В месте стыка поверхностей 24, 24', 25, 25' находятся выступ 20' и соответствующее ему углубление 20. При запирании выступ 20' вводится в углубление 20, а поверхности 24, 24', 25,25' лотка 1 и крышки 2 находятся в поверхностном контакте между собой. За счет поверхностного контакта выступающих в наклонные площадки 11, 11' наклонных поверхностей поднутрений обеих наклонных площадок происходит запирание. Ввод выступа 20' в углубление 20 представляет собой при этом опционное, относительно наклонной площадки, тактильное вспомогательное средство для определения оптимального положения запирания. Боковая стенка 23, поднутрение 4 и соответствующее основание 28 образуют канал (фиг. 5), в который может входить соответствующая наклонная площадка 11 крышки 2. Благодаря этому решению поднутрение 4 лотка 1 удлинено вниз, что улучшает геометрическое замыкание. Выпуклость 21 на дне канала является блокирующим элементом лотка. На фиг. 6 и 7 изображен другой вариант контейнера согласно изобретению. На фиг. 6 изображен лоток 1 с четырьмя первыми участками 6, 6', 6, 6, которые полностью, без зазора, охватывают край 3 проема лотка 1. Каждый первый участок 6, 6', 6, 6 имеет непрерывно увеличивающуюся радиальную протяженность наружу. По достижении максимальной радиальной протяженности другой первый участок 6, 6', 6, 6 начинается сначала с малой, а затем с все более увеличивающейся радиальной протяженностью. За счет этого возникают углы 26, 26', 26, 26 и пилообразная на виде сверху форма. Каждый участок 6, 6', 6, 6 имеет по всей периферийной протяженности поднутрение 4, 4', 4, 4. На фиг. 7 изображена соответствующая фиг. 6 крышка 2 с соответствующими вторыми участками 7, 7', 7, 7. В то время как у первых участков 6, 6', 6, 6 на фиг. 6 радиальная протяженность увеличивается по часовой стрелке, у крышки 2 на фиг. 7 она увеличивается против часовой стрелки. Также у крышки возникают углы 27, 27', 27, 27 и соответствующая пилообразная структура. При закрывании происходит геометрическое замыкание в области первых участков 6, 6', 6, 6 лотка 1, а именно в зоне наибольшей радиальной протяженности. В этом варианте выполнения также имеются маркировки 12, 12', 12, 12 в виде насечек или выемок и направленных внутрь выступов 12 а, 12 а', 12 а, 12 а. Крышка имеет углубления 13.-4 008487 Перечень ссылочных позиций 1 - лоток 2 - крышка 2 а - краевой отступ 2b - стенка крышки 3 - край проема лотка 3 а - область края 3 проема 3' - край проема крышки 4, 4 - поднутрение лотка 5, 5 - поднутрение крышки 6, 6', 6, 6 - первый участок (лотка) 6 а - нерасширенная область 7, 7', 7, 7 - второй участок (крышки) 7 а - выступающий радиально наружу участок 8, 8', 8 - радиально протяженные области 9 - вертикальная область 10, 10' - виток резьбы 11 - наклонная площадка крышки 11' - наклонная площадка лотка 12, 12', 12", 12'" -маркировка 12 а, 12 а', 12 а", 12 а"' - выступ 13 - углубление 14 - уплотнение 14 а - краевой участок 14b - краевой участок 15 - цилиндрообразное возвышение 15 а - внешняя периферийная стенка 15b - внутренняя периферийная стенка 16 - стенка 17 - углубление 18 а - шестиугольная область 18b - опорная поверхность 19 - возвышенная поверхность 20 - углубление 20' - выступ 21 - выпуклость 22 - боковая стенка крышки 23 - боковая стенка лотка 24, 24' -поверхность наклонной площадки крышки 25, 25' - поверхность наклонной площадки лотка 26, 26', 26", 26'" - угол лотка 27, 27, 27 - угол крышки 28 - основание 30 - уступ ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер, содержащий лоток (1), крышку (2) и средства для фиксации крышки с лотком, отличающийся тем, что кругообразный край (3) проема лотка (1) имеет по меньшей мере два первых участка(6, 6', 6, 6) с радиальной протяженностью (8, 8', 8) и по меньшей мере с одним поднутрением (4, 4) каждый, при этом крышка (2) имеет на краю (3') своего проема по меньшей мере два вторых участка (7,7', 7, 7), соответствующих по радиальной протяженности (8, 8', 8) первым участкам, причем вторые участки (7, 7', 7, 7) имеют по меньшей мере по одному поднутрению (5, 5), соответствующему поднутрению (4, 4) соответствующего первого участка (6, 6', 6, 6), так что при вращении лотка (1) относительно крышки (2) происходит фиксация в области поднутрений (4, 4, 5, 5) первого и соответствующего второго участков. 2. Контейнер по п.1, отличающийся тем, что первый участок (6, 6', 6, 6) и соответствующий второй участок (7, 7', 7, 7) имеют в сечении Z-образную форму. 3. Контейнер по п.1, отличающийся тем, что первый участок (6, 6', 6, 6) и соответствующий второй участок (7, 7', 7, 7) имеют в сечении профиль, включающий в себя три радиальные протяженные области (8, 8', 8), между которыми расположены по меньшей мере одно поднутрение (4, 5) и, при необходимости, вертикальная область (9).-5 008487 4. Контейнер по одному из пп.1-3, отличающийся тем, что первый участок (6, 6', 6, 6) и второй участок (7, 7', 7, 7) имеют резьбообразно выполненное поднутрение (4, 5). 5. Контейнер по п.1, отличающийся тем, что первый участок (6, 6', 6", 6'") и второй участок (7, 7', 7,7) имеют по меньшей мере по одному витку (10, 10') резьбы. 6. Контейнер по одному из пп.1-5, отличающийся тем, что первый участок (6, 6', 6, 6) и второй участок (7, 7', 7, 7) имеют соответствующие друг другу наклонные площадки (11, 11'). 7. Контейнер по п.6, отличающийся тем, что наклонные площадки (11, 11') выполнены резьбообразными. 8. Контейнер по одному из пп.1-7, отличающийся тем, что первый участок (6, 6', 6, 6) и второй участок (7, 7', 7, 7) имеют непрерывно увеличивающуюся радиальную протяженность. 9. Контейнер по одному из пп.1-8, отличающийся тем, что первый участок (6, 6', 6, 6) и второй участок (7, 7', 7, 7'") имеют маркировку (12, 12', 12", 12'", 12 а, 12 а', 12 а", 12 а) в области соответствующего края проема, наиболее радиально удаленной от центра проема. 10. Контейнер по одному из пп.1-9, отличающийся тем, что лоток (1) и/или крышка (2) имеют по меньшей мере одно углубление (13, 17). 11. Контейнер по одному из пп.1-10, отличающийся тем, что лоток (1) в своей нижней области и/или крышка (2) в своей верхней области выполнены многоугольными. 12. Контейнер по одному из пп.1-11, отличающийся тем, что лоток (1) и/или крышка (2) снабжены в запорной области уплотнением (14). 13. Контейнер по одному из пп.1-12, отличающийся тем, что лоток (1) и крышка (2) в закрытом состоянии прилегают друг к другу по меньшей мере на одном краевом участке (14 а, 14b). 14. Контейнер по одному из пп.1-13, отличающийся тем, что краевой участок (14b) крышки (2) прилегает к внутренней стороне стенки лотка (1). 15. Контейнер по одному из пп.1-14, отличающийся тем, что крышка (2) имеет краевой отступ (2 а),проходящий внутрь лотка (1).
