Контейнер и аппликатор

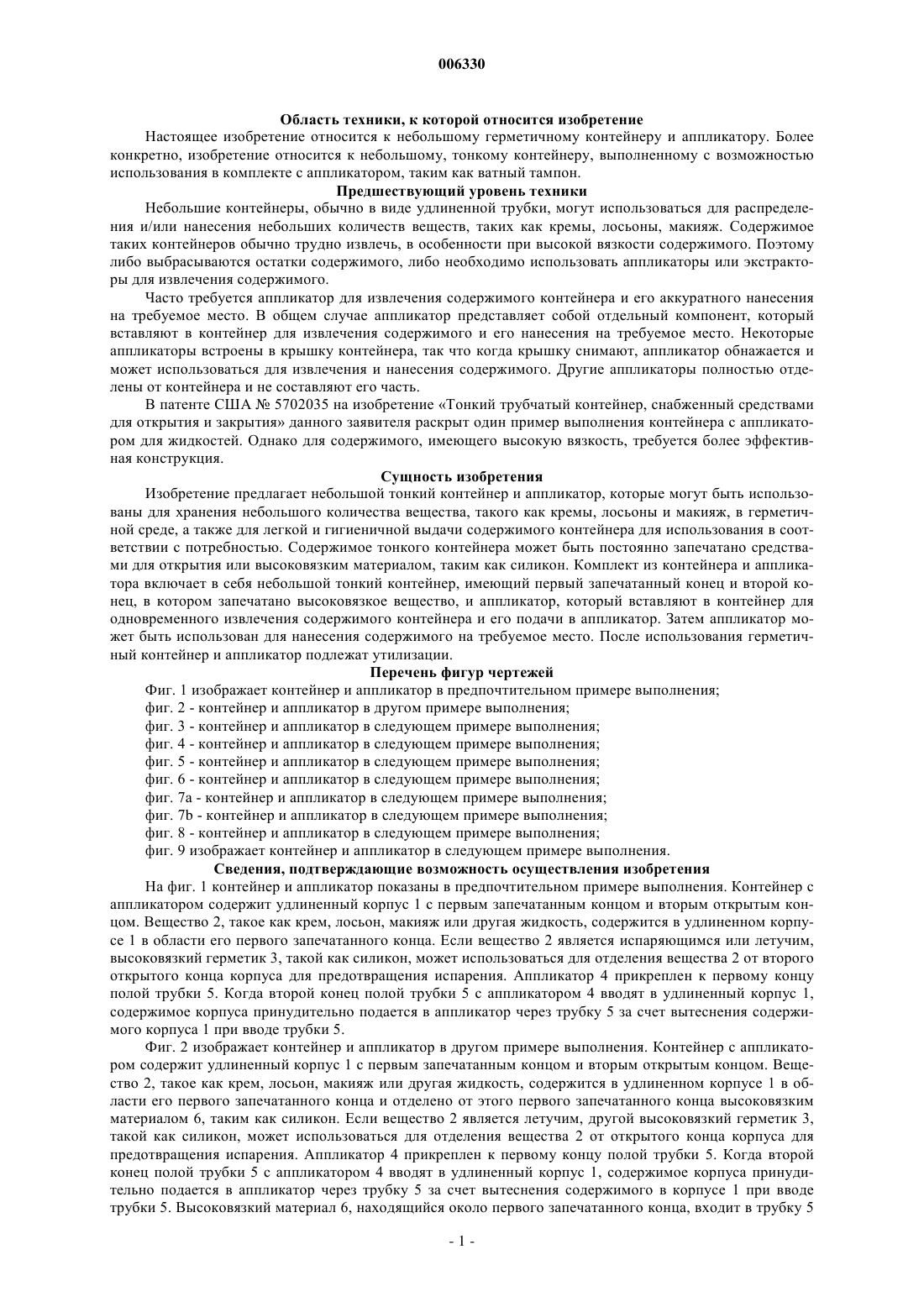

006330 Область техники, к которой относится изобретение Настоящее изобретение относится к небольшому герметичному контейнеру и аппликатору. Более конкретно, изобретение относится к небольшому, тонкому контейнеру, выполненному с возможностью использования в комплекте с аппликатором, таким как ватный тампон. Предшествующий уровень техники Небольшие контейнеры, обычно в виде удлиненной трубки, могут использоваться для распределения и/или нанесения небольших количеств веществ, таких как кремы, лосьоны, макияж. Содержимое таких контейнеров обычно трудно извлечь, в особенности при высокой вязкости содержимого. Поэтому либо выбрасываются остатки содержимого, либо необходимо использовать аппликаторы или экстракторы для извлечения содержимого. Часто требуется аппликатор для извлечения содержимого контейнера и его аккуратного нанесения на требуемое место. В общем случае аппликатор представляет собой отдельный компонент, который вставляют в контейнер для извлечения содержимого и его нанесения на требуемое место. Некоторые аппликаторы встроены в крышку контейнера, так что когда крышку снимают, аппликатор обнажается и может использоваться для извлечения и нанесения содержимого. Другие аппликаторы полностью отделены от контейнера и не составляют его часть. В патенте США 5702035 на изобретение Тонкий трубчатый контейнер, снабженный средствами для открытия и закрытия данного заявителя раскрыт один пример выполнения контейнера с аппликатором для жидкостей. Однако для содержимого, имеющего высокую вязкость, требуется более эффективная конструкция. Сущность изобретения Изобретение предлагает небольшой тонкий контейнер и аппликатор, которые могут быть использованы для хранения небольшого количества вещества, такого как кремы, лосьоны и макияж, в герметичной среде, а также для легкой и гигиеничной выдачи содержимого контейнера для использования в соответствии с потребностью. Содержимое тонкого контейнера может быть постоянно запечатано средствами для открытия или высоковязким материалом, таким как силикон. Комплект из контейнера и аппликатора включает в себя небольшой тонкий контейнер, имеющий первый запечатанный конец и второй конец, в котором запечатано высоковязкое вещество, и аппликатор, который вставляют в контейнер для одновременного извлечения содержимого контейнера и его подачи в аппликатор. Затем аппликатор может быть использован для нанесения содержимого на требуемое место. После использования герметичный контейнер и аппликатор подлежат утилизации. Перечень фигур чертежей Фиг. 1 изображает контейнер и аппликатор в предпочтительном примере выполнения; фиг. 2 - контейнер и аппликатор в другом примере выполнения; фиг. 3 - контейнер и аппликатор в следующем примере выполнения; фиг. 4 - контейнер и аппликатор в следующем примере выполнения; фиг. 5 - контейнер и аппликатор в следующем примере выполнения; фиг. 6 - контейнер и аппликатор в следующем примере выполнения; фиг. 7 а - контейнер и аппликатор в следующем примере выполнения; фиг. 7b - контейнер и аппликатор в следующем примере выполнения; фиг. 8 - контейнер и аппликатор в следующем примере выполнения; фиг. 9 изображает контейнер и аппликатор в следующем примере выполнения. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 контейнер и аппликатор показаны в предпочтительном примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым открытым концом. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца. Если вещество 2 является испаряющимся или летучим,высоковязкий герметик 3, такой как силикон, может использоваться для отделения вещества 2 от второго открытого конца корпуса для предотвращения испарения. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1,содержимое корпуса принудительно подается в аппликатор через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Фиг. 2 изображает контейнер и аппликатор в другом примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым открытым концом. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца и отделено от этого первого запечатанного конца высоковязким материалом 6, таким как силикон. Если вещество 2 является летучим, другой высоковязкий герметик 3,такой как силикон, может использоваться для отделения вещества 2 от открытого конца корпуса для предотвращения испарения. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1, содержимое корпуса принудительно подается в аппликатор через трубку 5 за счет вытеснения содержимого в корпусе 1 при вводе трубки 5. Высоковязкий материал 6, находящийся около первого запечатанного конца, входит в трубку 5-1 006330 последним и предназначен для вытеснения остатка содержимого корпуса 1 во введенную трубку 5 и аппликатор 4. Фиг. 3 изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым запечатанным концом, снабженный средствами 7 для открытия, расположенными вблизи второго запечатанного конца. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1 после его открытия вблизи второго запечатанного конца с помощью средств 7, содержимое корпуса принудительно подается в аппликатор 4 через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Фиг. 4 изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым запечатанным концом, снабженный средствами 7 для открытия, расположенными вблизи второго запечатанного конца. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца. Если вещество 2 имеет низкую вязкость, высоковязкий герметик 3, такой как силикон, может использоваться для отделения вещества 2 от второго запечатанного конца корпуса и удержания его вблизи первого запечатанного конца. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1 после его открытия с помощью средств 7 вблизи второго запечатанного конца, содержимое корпуса 1 принудительно подается в аппликатор 4 через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Фиг. 5 изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым концом, снабженным средствами для открытия, такими как навинчивающаяся крышка 8. Вещество 2, такое как крем, лосьон,макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1 после его открытия с помощью средств 8 на втором конце удлиненного корпуса 1, содержимое корпуса 1 принудительно подается в аппликатор 4 через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Фиг. 6 изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым открытым концом. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца. Если вещество 2 является летучим, высоковязкий герметик 3,такой как силикон, может использоваться для отделения вещества 2 от второго открытого конца корпуса для предотвращения испарения. Пробка 9 с центральным сквозным отверстием помещена непосредственно рядом с веществом 2 или высоковязким герметиком 3 в случае его использования. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в удлиненный корпус 1, трубка 5 вынуждает пробку оказывать давление и счищать содержимое удлиненного корпуса 1 с его внутренних стенок для полной принудительной подачи содержимого в аппликатор 4 через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Фиг. 7 а изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым запечатанным концом, снабженный средствами 7 для открытия, расположенными между первым и вторым запечатанными концами корпуса. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца и отделено от средств 7 высоковязким материалом 3, таким как силикон. Вещество 11, такое как крем, лосьон, макияж или другая жидкость,содержится в контейнере в области его второго запечатанного конца и отделено от средств 7 высоковязким материалом 10, таким как силикон. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в любой конец удлиненного корпуса 1 после его открытия с помощью средств 7, содержимое корпуса принудительно подается в аппликатор через трубку 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Вещество 2 в удлиненном корпусе 1 в области его первого запечатанного конца может быть таким же или иным, чем вещество 11 в области второго запечатанного конца корпуса 1. Фиг. 7b изображает контейнер и аппликатор в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым запечатанным концом, снабженный средствами 7 для открытия между первым и вторым запечатанными концами. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области его первого запечатанного конца и отделено от вещества 11, находящегося в области второго запечатанного конца высоковязким материалом 3, таким как силикон, при этом средства 7 расположены в области высоковязкого материала 3. Аппликатор 4 прикреплен к первому концу полой трубки 5. Когда второй конец полой трубки 5 с аппликатором 4 вводят в любой конец удлиненного корпуса 1 после его открытия с помощью средств 7, содержимое корпуса принудительно подается в аппликатор через трубку-2 006330 5 за счет вытеснения содержимого корпуса 1 при вводе трубки 5. Вещество 2, находящееся в удлиненном корпусе 1 в области его первого запечатанного конца, может быть таким же или иным, чем вещество 11,находящееся в области второго запечатанного конца корпуса 1. На фиг. 8 контейнер и аппликатора показаны в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым запечатанным концом и вторым открытым концом. Одно или несколько небольших отверстий 14 выполнены в удлиненном корпусе 1 вблизи второго открытого конца. Удлиненный элемент 12, имеющий по меньшей мере один запечатанный конец, вставлен в удлиненный корпус 1 и опирается на его первый запечатанный конец. Средства 7 для открытия расположены на удлиненном корпусе 1 в определенном положении по длине удлиненного элемента 12. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 в области запечатанного конца удлиненного элемента 12. Если вещество 2 является летучим, высоковязкий герметик 13, такой как силикон, может использоваться для отделения вещества 2 от второго открытого конца корпуса для предотвращения испарения. Аппликатор 4 может быть прикреплен ко второму открытому концу удлиненного корпуса 1. Когда удлиненный корпус 1 открывают с помощью средств 7, удлиненный элемент 12 обнажается и может быть нажат для извлечения содержимого удлиненного корпуса 1 в аппликатор 4. На фиг. 9 контейнер и аппликатор показаны в следующем примере выполнения. Контейнер с аппликатором содержит удлиненный корпус 1 с первым открытым концом и вторым открытым концом. Одно или несколько небольших отверстий 14 выполнены в удлиненном корпусе 1 вблизи второго открытого конца. Удлиненный элемент 12 вставлен в удлиненный корпус 1 и расположен вблизи его первого открытого конца. Средства 7 для открытия расположены на удлиненном корпусе 1 в предопределенном положении по длине удлиненного элемента 12. Пробка 15 прикреплена к концу удлиненного элемента 12 вблизи второго открытого конца. Вещество 2, такое как крем, лосьон, макияж или другая жидкость, содержится в удлиненном корпусе 1 вблизи пробки 15 в области конца удлиненного элемента 12. Если вещество 2 является летучим, высоковязкий герметик 13, такой как силикон или резиновая пробка, может использоваться для отделения вещества 2 от второго открытого конца корпуса для предотвращения испарения. Аппликатор 4 может быть прикреплен ко второму открытому концу удлиненного корпуса 1. Когда удлиненный корпус 1 открывают с помощью средств 7, удлиненный элемент 12 обнажается и может быть нажат для извлечения содержимого удлиненного корпуса 1 в аппликатор 4 через одно или несколько отверстий 14 вблизи второго открытого конца. Хотя описание содержит многие конструктивные особенности, они не должны рассматриваться как ограничивающие рамки изобретения, а служат лишь для целей иллюстрации некоторых предпочтительных вариантов его осуществления. Рамки изобретения определены не указанными примерами, а формулой изобретения с учетом эквивалентов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект, состоящий из контейнера и аппликатора, в котором контейнер имеет удлиненный корпус с первым запечатанным концом и вторым открытым концом, содержащий вещество в области первого запечатанного конца, а аппликатор прикреплен к первому концу полой трубки, имеющей указанный первый конец и второй конец, причем при вставлении указанного второго конца полой трубки с аппликатором в удлиненный корпус содержимое удлиненного корпуса вводится в аппликатор через полую трубку с аппликатором вследствие вытеснения содержимого вставленной полой трубкой. 2. Комплект по п.1, отличающийся тем, что в удлиненном корпусе между веществом и вторым открытым концом размещен высоковязкий материал для предотвращения испарения вещества. 3. Комплект по п.2, отличающийся тем, что в удлиненном корпусе между высоковязким материалом и вторым открытым концом установлена пробка с центральным сквозным отверстием. 4. Комплект по п.1 или 2, отличающийся тем, что около первого запечатанного конца размещен высоковязкий материал, отделяющий вещество от первого запечатанного конца. 5. Комплект, состоящий из контейнера и аппликатора, в котором контейнер имеет удлиненный корпус с первым запечатанным концом и вторым запечатанным концом, снабженный средствами для открытия, расположенными вблизи второго запечатанного конца, содержащий вещество в области первого запечатанного конца, а аппликатор прикреплен к первому концу полой трубки, имеющейуказанный первый конец и второй конец, причем при вставлении указанного второго конца полой трубки с аппликатором в контейнер после его открытия с помощью указанных средств вблизи второго запечатанного конца контейнера содержимое контейнера вводится в аппликатор через полую трубку с аппликатором вследствие вытеснения содержимого вставленной полой трубкой. 6. Комплект по п.5, отличающийся тем, что рядом с веществом размещен высоковязкий материал,отделяющий вещество от средств для открытия. 7. Комплект по п.5, отличающийся тем, что средства для открытия выполнены в виде съемной крышки.-3 006330 8. Комплект, состоящий из контейнера и аппликатора, в котором контейнер содержит удлиненный корпус с первым запечатанным концом и вторым запечатанным концом, снабженный средствами для открытия, расположенными между первым запечатанным концом и вторым запечатанным концом, содержащий первое вещество в области первого запечатанного конца, отделенное от средств для открытия высоковязким материалом, и второе вещество в области второго запечатанного конца, отделенное от средств для открытия высоковязким материалом, а аппликатор прикреплен к первому концу полой трубки, имеющей указанный первый конец и второй конец, причем при вставлении указанного второго конца полой трубки с аппликатором в любой конец контейнера после его открытия с помощью указанных средств содержимое контейнера вводится в аппликатор через полую трубку с аппликатором вследствие вытеснения содержимого вставленной полой трубкой. 9. Комплект, состоящий из контейнера и аппликатора, в котором контейнер имеет удлиненный корпус с первым запечатанным концом и вторым запечатанным концом, снабженный средствами для открытия, расположенными между первым запечатанным концом и вторым запечатанным концом, содержащий первое вещество в области первого запечатанного конца, отделенное от второго вещества, содержащегося внутри удлиненного корпуса в области второго запечатанного конца, высоковязким материалом, размещенным в области средств для открытия и разделяющим первое вещество и второе вещество,а аппликатор прикреплен к первому концу полой трубки, имеющей указанный первый конец и второй конец, причем при вставлении указанного второго конца полой трубки с аппликатором в любой конец контейнера после его открытия с помощью указанных средств содержимое контейнера вводится в аппликатор через полую трубку с аппликатором вследствие вытеснения содержимого вставленной полой трубкой. 10. Комплект по п.8 или 9, отличающийся тем, что указанные первое и второе вещества одинаковы. 11. Комплект, состоящий из контейнера и аппликатора, в котором контейнер имеет удлиненный корпус с первым запечатанным концом и вторым открытым концом, удлиненный элемент, имеющий по меньшей мере один запечатанный конец, вставленный в удлиненный корпус с опорой на первый запечатанный конец, средства для открытия, расположенные на удлиненном корпусе в предопределенном месте по длине удлиненного элемента, причем удлиненный корпус содержит вещество в области запечатанного конца удлиненного элемента, а аппликатор прикреплен ко второму открытому концу удлиненного корпуса, при этом при открытии удлиненного корпуса с помощью указанных средств удлиненный элемент обнажается и может быть нажат для извлечения содержимого удлиненного корпуса в аппликатор. 12. Комплект по п.11, отличающийся тем, что рядом с веществом в области второго открытого конца удлиненного корпуса расположена первая пробка для герметизации вещества в удлиненном корпусе, а около второго открытого конца удлиненного корпуса выполнено одно или несколько отверстий для обеспечения подачи вещества в аппликатор. 13. Комплект по п.12, отличающийся тем, что между запечатанным концом удлиненного элемента и веществом расположена вторая пробка.
