Устройство для выдачи напитка и контейнер для напитка, снабженный позиционирующими средствами

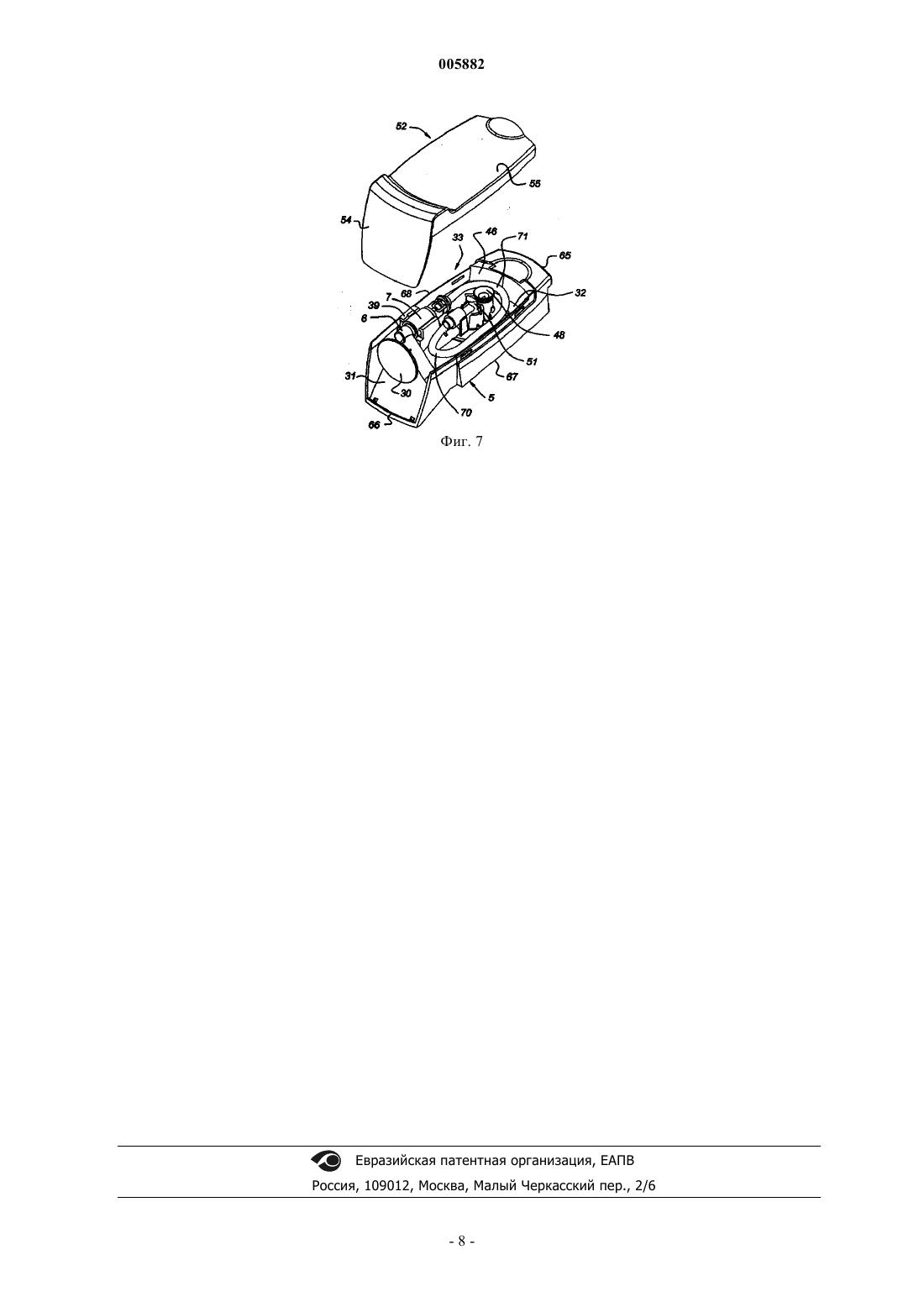

005882 Изобретение относится к комбинации устройства для выдачи напитка с холодильной камерой, содержащей стенку камеры и отверстие в верхней части для введения контейнера с напитком, и контейнера, имеющего в верхней части выдачной элемент для выдачи напитка и периферическую стенку, а также относится к устройству для выдачи напитка и к контейнеру для использования в таком устройстве. Контейнер такого типа описан в публикации WO 99/11563. В известном контейнере гибкий шланг размещен внутри крышки, надетой поверх верхней торцевой поверхности контейнера. Контейнер может быть снабжен пластиковой наружной оболочкой с внутренней гибкой емкостью, содержащей газированный напиток, такой как пиво. Контейнер помещают в закрываемую холодильную камеру устройства для выдачи напитка и соединяют с линией подачи давления, по которой подают среду под давлением в пространство между гибкой емкостью и наружной оболочкой. Гибкий шланг линии выдачи пропускают через выдачной кран наверху холодильной камеры, причем выдачной кран зажимающим образом взаимодействует с шлангом, чтобы перекрывать и открывать линию выдачи, задействуя ручку крана. После помещения контейнера в холодильную камеру отламываемое уплотнение на верху крышки может быть удалено, и линия выдачи (шланг) может быть извлечена из крышки для присоединения ее выпускного конца к выдачному крану. Недостаток известного контейнера заключается в том, что доступ к шлангу выдачной линии отверстия в крышке довольно затруднен для пользователя. Кроме того, операция позиционирования конца шланга в выдачном кране устройства для выдачи напитка является довольно сложной. Задача изобретения состоит в создании контейнера, с которым гибкая линия выдачи может быть гигиенично соединена при хранении и транспортировке контейнера, причем эта линия может быть легко приведена в рабочее положение пользователем, и присоединена к выдачному крану известного по себе устройства для выдачи напитка. Еще одной задачей изобретения является создание контейнера, у которого гибкая линия выдачи может быть надежно уложена в контейнер снова после использования. Еще одной задачей изобретения является создание контейнера, который может быть легко помещен в правильной ориентации в устройство для выдачи напитка и который может быть простым способом подсоединен к этому устройству, например к его выдачному крану и/или линии подачи давления. Для этого контейнер по изобретению характеризуется тем, что он снабжен позиционирующими средствами, продолжающимися поперечно к периферической стенке, причем стенка холодильной камеры снабжена комплементарными позиционирующими средствами, которые, когда контейнер помещен в холодильной камере, сопрягают с позиционирующими средствами контейнера таким образом, чтобы контейнер занял определенное положение относительно холодильной камеры. В результате использования позиционирующих средств на контейнере и в холодильной камере контейнеру может быть придано определенное положение относительно холодильной камеры. В частности,благодаря этим средствам облегчается позиционирование контейнера относительно выдачного крана устройства для выдачи напитка и относительно соединительного элемента для среды под давлением,который не находится на центральной линии контейнера. Холодильная камера выдачного устройства может быть снабжена по меньшей мере двумя диаметрально расположенными, выполненными с уступами в форме пазов участками стенки, ширина которых может уменьшаться к основанию холодильной камеры. Глубина уступов на указанных участках стенки или расстояние от них до центральной линии холодильной камеры также может уменьшаться, чтобы контейнер мог быть относительно легко введен в холодильную камеру через открытую верхнюю поверхность по существу цилиндрического выдачного устройства путем введения выступов в относительно широкие пазы. При опускании контейнера в холодильную камеру стенки сужающихся пазов взаимодействуют с выступами так, что контейнер принимает правильную ориентацию. Выступы контейнера предпочтительно выполнены из относительно жесткого материала так, чтобы достигалось точно определенное расстояние между опорными поверхностями, которыми выступы опираются на уступы в форме пазов на участках стенки контейнера, и верхом контейнера, где находятся соединительный элемент для среды под давлением и рабочий элемент для отсечного клапана контейнера,причем соединительный элемент и рабочий элемент вводят во взаимодействие с линией подачи среды под давлением и выдачным элементом в крышке контейнера. С таким точно определенным расстоянием,гарантирующим обеспечение в крышке герметичного соединения по воздуху и жидкости линии подачи среды под давлением и линии выдачи напитка, когда крышка контейнера закрыта, можно использовать контейнеры различных объемов, которые продолжаются в большей или меньшей степени в вертикальном направлении к основанию холодильной камеры. В одном варианте рабочий элемент для отсечного клапана контейнера и соединительный элемент для среды под давлением в крышке расположены на одной линии, которая проходит по существу в продольном направлении позиционирующих средств контейнера, причем позиционирующие средства контейнера сопрягаются с позиционирующими средствами холодильной камеры посредством выемки, изогнутой в продольном направлении позиционирующих средств контейнера и сопрягаемой с комплементарным изогнутым выступом пазов в стенке холодильной камеры. Этими средствами обеспечивается точное регулирование положения рабочего элемента и соединительного элемента относительно линии-1 005882 подачи среды под давлением в крышке контейнера в направлении вдоль линии, на которой расположены соединительный элемент и рабочий элемент контейнера. Это обеспечивает достижение плотной стыковки соединительного элемента и крышки выдачного устройства с контейнером. Некоторые варианты выполнения контейнера, а также комбинации контейнера и устройства для выдачи напитка по изобретению ниже поясняются более подробно со ссылками на прилагаемые чертежи,на которых фиг. 1a, 1b и 1c, 1d - виды в поперечных и соответственно продольных сечениях комбинации контейнера и выдачного устройства для разлива по изобретению, спереди и сбоку, соответственно; фиг. 2 - вид контейнера по фиг. 1, со снятой защитной крышкой и шлангом для выдачи в развернутом рабочем положении, при котором выпускной конец можно присоединить к выдачному крану устройства; фиг. 3 - вид в перспективе контейнера по фиг. 2 со снятой защитной крышкой, причем шланг для выдачи уложен в камере для его размещения; фиг. 4 - вид в перспективе снизу центрального мостика с камерой для размещения шланга для выдачи; фиг. 5 - контейнер по фиг. 3, с установленной защитной крышкой в положении хранения и транспортировки; фиг. 6 - вид сбоку контейнера по изобретению, снабженного позиционирующими ушками (выступами); и Фиг. 7 - вид в перспективе камеры с гибким шлангом для выдачи, выполненной в виде интегрального узла. На фиг. 1a-1d показан контейнер 1, помещенный в устройство 11 для выдачи напитка. Контейнер 1 снабжен пластиковой наружной оболочкой и в верхней части 2 снабжен защитной крышкой 3, прикрепленной к наружной оболочке. Контейнер 1 содержит выпуск 4, который ясно виден на фиг. 1d. Гибкая линия выдачи 5 (шланг) присоединена к выпуску 4, причем линия выдачи снабжена у ее выпускного конца 6 отсечным клапаном 7 и выпускным участком 8, выполненным из относительно жесткого пластика, расположенными под прямыми углами. Отсечной клапан 7, описанный более подробно в заявке NL 1015368, поданной 31 мая 2000 г. (заявитель), содержание которой включено сюда путем ссылки, взаимодействует с выдачным краном 19 выдачного устройства 11. Выдачное устройство 11 снабжено холодильной камерой 12 для размещения в ней контейнера 1. Контейнер 1 имеет два выступа (ушка) 13, 13', причем эти ушки выступают в поперечно периферической стенки 14 контейнера. Ушки 13, 13' опираются на горизонтальные опорные поверхности 15, 15' выполненных с уступами участков 16, 16' стенки 17 холодильной камеры. Таким путем контейнер 1 правильно позиционируется относительно холодильной камеры как по высоте, так и по угловому положению, так чтобы выдачная линия 5 и отсечной клапан 7 могли быть присоединены к выдачному крану 19 устройства 11. Кроме того, ушки 13, 13' способствуют позиционированию впуска 20 для воздуха контейнера 1 относительно расположенного в крышке 25 соединительного (стыковочного) элемента 21, линии 22 подачи давления, причем линия подачи давления соединена с компрессором 23. Как показано на фиг. 1b,соединительный элемент 21 расположен на некотором расстоянии от центральной линии 24 рядом с центральным выпуском 4. При размещении контейнера 1 в холодильную камеру 12 крышку 25 выдачного устройства 11 открывают и контейнер 1 вывешивают в холодильной камере 12 посредством опирания ушек 13, 13' на горизонтальные опорные поверхности 15, 15'. Благодаря такому подвешиванию в выдачном устройстве могут использоваться контейнеры различной высоты, причем расстояние между дном 9' контейнера и основанием 9 холодильной камеры 12 может изменяться, при этом обеспечивая постоянное и точно определенное положение впуска 20 для воздуха и выпуска 4. Расстояние между противоположными боковыми стенками 26, 26' и 27, 27' выполненных с уступами участков 16, 16' стенки могут уменьшаться к основанию холодильной камеры 12, тогда как задние стенки 28, 28' выполненных с уступами участков 16, 16' могут сближаться с центральной линией 24. В результате контейнер 1 можно легко вставить через верхнее отверстие холодильной камеры 12 путем введения ушек 13, 13' в широкие позиционирующие пазы, и контейнер сам находит свое правильно ориентированное положение, когда его опускают в холодильную камеру. Горизонтальные опорные поверхности 15, 15' снабжены скошенными гребнями 18, 18', которые заходят в выемки 29, 29' в ушках 13, 13' контейнера 1. Изгиб гребней 18, 18' сориентирован по линии L (см. фиг. 1), на которой расположены соединительный элемент 21 для подсоединения воздуха и рабочий элемент для нагруженного пружиной отсечного клапана выпуска 4, чтобы соединительный элемент для воздуха в крышке и рабочий элемент для клапана были правильно выровнены относительно контейнера. После закрывания крышки 25 компрессор 23 подсоединяется к впуску 20 для воздуха, а на отсечной клапан выпуска 4 вдавливается вниз крышкой так, что выпуск открывается, и напиток из контейнера 1 можно выдавать под давлением через выдачной кран 19 путем открывания и закрывания отсечного клапана 7 ручкой 10.-2 005882 На фиг. 2 показан контейнер 1 с выдачной линией 5 в развернутом положении, в котором запорный клапан 7 может быть подсоединен к выдачному крану 19. При такой конструкции плита 30 образует средство захвата, за которое может ухватиться пользователь и которое может быть помещено в выдачной кран 19, чтобы позиционировать выпускной конец 6 точно в выдачном кране 19, как схематически показано на фиг. 1d. Выдачная линия выходит через отверстие 31 для ее извлечения из камеры 32, которая расположена в центральном мостике 33. Центральный мостик 33 расположен внутри периферической стенки 36 контейнера, которая содержит две ручки 59, 60 для захвата руками, расположенные на некотором расстоянии от мостика 33, и два участка 40, 40' стенки, граничащие с концами мостика 33. Выдачная линия 5 подсоединена в камере 32 к выпуску 4 контейнера 1. Доступ к отверстию 31 для извлечения обеспечивается через вырез 35 в участке 40 периферической стенки 36 защитной крышки 3 контейнера. Зажимной элемент 39, в котором может быть размещен выпускной конец 6, расположен вблизи отверстия 31 для извлечения, как показано на фиг. 2. В положении хранения и транспортировки, которое показано на фиг. 3, выдачная линия 5 расположена в камере 32, тогда как плита 30 расположена в вырезе 35 в периферической стенке 36. Выпускной участок 8, расположенный под прямым углом, вставляют в паз 37. В результате выпускной конец 6 находится в положении, которое в значительной степени соответствует положению, в котором выпускной конец 6 должен быть размещен в выдачном кране 19 так, что пользователю будет ясно, как привести в рабочее положение, показанное на фиг. 1d и на фиг. 2, выдачную линию 5 и выпускной конец 6. В положении хранения и транспортировки, как показано на фиг. 3, выпускной конец 6 выдачной линии 5 расположен во втором отделении 45, ограниченном поверхностью выреза 35 в периферической стенке 36 защитной крышки 3 и верхней поверхностью 46 центрального мостика 33. Во втором отделении 45 соединительный элемент 20 для воздуха проходит через верхнюю стенку 47 камеры 32 так, что его можно присоединить к соединительному элементу 21 в крышке 25 выдачного устройства 11. Через отверстие 48 в верхней стенке 47 крышка 25 при ее закрывании может быть введена во взаимодействие,например, посредством соединительного элемента 21 с рабочим элементом 51 (см. фиг. 4) для открывания выпуска 4. Второе отделение 45 может быть закрыто съемной защитной крышкой 52, как показано на фиг. 4 или 5. На фиг. 4 показан в перспективе вид снизу центрального мостика 33, боковые стенки 41, 42 и верхняя стенка 47 которого образуют камеру 32. Конец выдачной линии 5 состыкован под прямыми углами с патрубком 53, который, когда рабочий элемент 51 утапливается, взаимодействует с отсечным клапаном выпуска 4. Для этой цели, когда крышка закрыта, часть крышки 25 выдачного устройства 11 проходит сквозь верхнюю стенку 47 камеры 32. Как показано на Фиг. 5, второе отделение 45 покрыто крышкой 52, причем крышка имеет две части 54, 55, расположенные под прямыми углами друг к другу, которые по существу совпадают с плоскостью периферической стенки 36 и с верхней поверхностью 46 центрального мостика 33. На фиг. 6 показан вид сбоку контейнера 1, снабженного двумя ушками 13, 13', выступающими вбок за периферическую стенку 14, и две захватные ручки 59, 60, расположенные с каждой стороны центрального мостика 33, которые могут быть использованы пользователем для поднятия контейнера 1 и размещения его в выдачном устройстве 11. На фиг. 7 показан центральный мостик 33, который выполнен в виде интегрального узла с гибкой выдачной линией 5, рабочим элементом 51 и соединительным элементом 48 для воздуха. Компоненты, соответствующие показанным на фиг. 2-6, обозначены на фиг. 7 теми же позициями. Гибкая выдачная линия 5 продолжается от рабочего элемента 51 к передней короткой стороне 66 мостика 33. Затем выдачная линия 5 проходит первый изгиб 70 и вдоль длинной стороны 67 мостика 33, и далее второй изгиб 71 вокруг соединительного элемента 48 для воздуха, который находится на одной линии с рабочим элементом 51. Выдачная линия 5 проходит далее от задней короткой стороны 65 мостика 33 к передней короткой стороне 66 по второй длинной стороне 68 мостика 33. Выпускной конец 6 удерживается на месте зажимным элементом 39 вблизи открытой короткой стороны 66 камеры 32. Камеру 32 закрывают L-образной крышкой 52. Показанная конструкция может быть эффективно собрана машиной,поскольку предотвращена возможность постоянной деформации выдачной линии 5, вызванной перегибами или пережимами. После удаления крышки 52 зажимной элемент 39 находится в положении, которое легко доступно для пользователя и соответствует положению, в котором должен быть установлен выпускной конец 6 в выдачном устройстве. Мостик 33, показанный на фиг. 7, устанавливается вверху 2 контейнера. Мостик 33 в виде интегрального узла может быть вставлен в среднюю часть верха 2 контейнера так, чтобы отверстие 31 в камере было совмещено с вырезом 35 в участке 40 стенки и закрыто короткой частью 54 крышки 52. Соединительный элемент (или отверстие) 48 и рабочий элемент 51 размещаются в правильной позиции относительно крышки 25 выдачного устройства 11 при виде в продольном направлении центрального мостика 33, с помощью выемок 2 9, 29' в ушках 13, 13' .-3 005882 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинация устройства (11) для выдачи напитка, содержащего холодильную камеру (12) со стенкой (17), имеющей в верху отверстие для размещения контейнера (1) с напитком и контейнера (1),снабженного в верхней части (2) выдачным элементом (4, 5, 6, 7) для выдачи напитка и периферической стенкой (14), отличающаяся тем, что контейнер снабжен позиционирующими средствами (13, 13'), продолжающимися поперечно к периферической стенке (14), причем стенка (17) холодильной камеры снабжена комплементарными позиционирующими средствами (16, 16'), которые, когда контейнер помещен в холодильную камеру сопрягаются с позиционирующими средствами (13, 13') контейнера так, чтобы контейнер занял определенное положение относительно холодильной камеры. 2. Комбинация по п.1, отличающаяся тем, что позиционирующие средства (13, 13') контейнера включают по меньшей мере два выступа, продолжающихся поперечно к периферической стенке, причем позиционирующие средства (16, 16') устройства 11 для выдачи включают по меньшей мере два участка стенки камеры, выполненные с уступом в радиальном направлении, для размещения указанных выступов. 3. Комбинация по п.1 или 2, отличающаяся тем, что после размещения контейнера в холодильной камере, позиционирующие средства (13, 13') контейнера опираются в вертикальном направлении, по существу, на горизонтальные опорные поверхности (15, 15') позиционирующих средств (16, 16') холодильной камеры, причем дно (9') контейнера (1) расположено на некотором расстоянии над основанием (9) холодильной камеры (12). 4. Комбинация по любому предшествующему пункту, отличающаяся тем, что позиционирующие средства (13, 13'; 16, 16' ) контейнера и холодильной камеры расположены вблизи верхней части (2) контейнера и холодильной камеры. 5. Комбинация по любому предшествующему пункту, отличающаяся тем, что позиционирующие средства (16, 16') стенки холодильной камеры содержат по меньшей мере два паза, имеющих ширину больше ширины выступов (13, 13'), чтобы выступы располагались в пазах с зазором. 6. Комбинация по п.5, отличающаяся тем, что пазы сужаются в направлении от центральной линии(24) к основанию холодильной камеры (12), сближаясь с центральной линией. 7. Комбинация по любому предшествующему пункту, отличающаяся тем, что холодильная камера(12) снабжена в верху крышкой (25) со средством (21) подачи среды под давлением, причем контейнер(1) снабжен на верху соединительным элементом (20, 48) для присоединения к средству (21) подачи среды под давлением, причем средство подачи среды под давлением и соединительный элемент расположены вне центральной линии (24) холодильной камеры (12) и контейнера (1), соответственно. 8. Комбинация по п.7, отличающаяся тем, что контейнер (1) снабжен на верху рабочим элементом(51) для отсечного клапана контейнера (1), причем рабочий элемент (51) и соединительный элемент (20,48) расположены на линии (L), которая проходит, по существу, в продольном направлении позиционирующих средств (13, 13') контейнера, которые (13, 13') сопрягаются с позиционирующими средствами(16, 16' ) холодильной камеры посредством выемки (29, 29'), изогнутой в продольном направлении позиционирующих средств, причем эти позиционирующие средства (16, 16') снабжены комплементарными выступами (18, 18'). 9. Контейнер (1) для использования в комбинации по любому предшествующему пункту, характеризующийся тем, что он снабжен на периферической стенке (36) позиционирующими средствами (13,13'), продолжающимися поперечно периферической стенке, а после размещения контейнера (1) в холодильной камере (12) сопрягаются с комплементарными позиционирующими средствами (16, 16') холодильной камеры так, чтобы контейнер (1) занял определенное положение относительно холодильной камеры (12). 10. Контейнер (1) по п.9, отличающийся тем, что позиционирующие средства (13, 13') контейнера содержат по меньшей мере два выступа, продолжающихся поперечно периферической стенке, а позиционирующие средства (16, 16') устройства 11 для выдачи содержат по меньшей мере два участка стенки камеры, выполненные с уступами в радиальном направлении для размещения указанных выступов. 11. Контейнер (1) по п.10, отличающийся тем, что он снабжен в верху соединительным элементом(20, 48) для присоединения к средству (21) подачи среды под давлением, причем средство (21) подачи среды под давлением и соединительный элемент (20, 48) расположены вне центральной линии (24) холодильной камеры (12) и контейнера (1), соответственно, а рабочий элемент (51) для отсечного клапана контейнера (1) и соединительный элемент (20, 48) расположены на линии (L), проходящей, по существу,в продольном направлении позиционирующих средств (13, 13'), причем позиционирующие средства (13,13') контейнера сопрягаются с позиционирующими средствами (16, 16') холодильной камеры посредством выемки (29, 29'), изогнутой в продольном направлении этих позиционирующих средств. 12. Устройство для выдачи напитка для использования в комбинации по одному из пп.1-8, содержащее холодильную камеру (12) со стенкой (17) камеры и имеющее в верху отверстие для размещения контейнера (1) с напитком, причем стенка (17) холодильной камеры снабжена комплементарными позиционирующими средствами (16, 16'), которые, когда контейнер помещен в холодильную камеру, сопря-4 005882 гаются с позиционирующими средствами (13, 13') контейнера так, чтобы контейнер занял определенное положение относительно холодильной камеры. 13. Устройство по п.12, отличающееся тем, что позиционирующие средства (16, 16') устройства содержат по меньшей мере два участка стенки камеры, выполненные с уступами в радиальном направлении для размещения указанных выступов.
