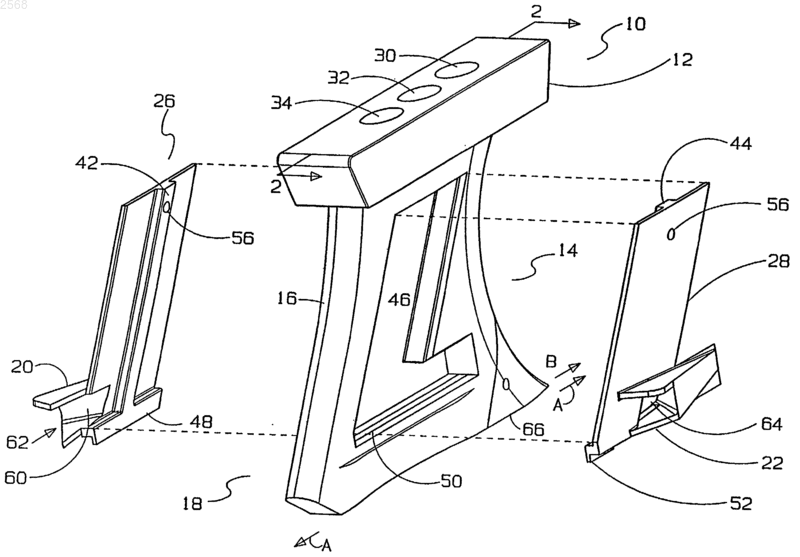

Устройство для рядового подпочвенного посева, внесения удобрений и полива

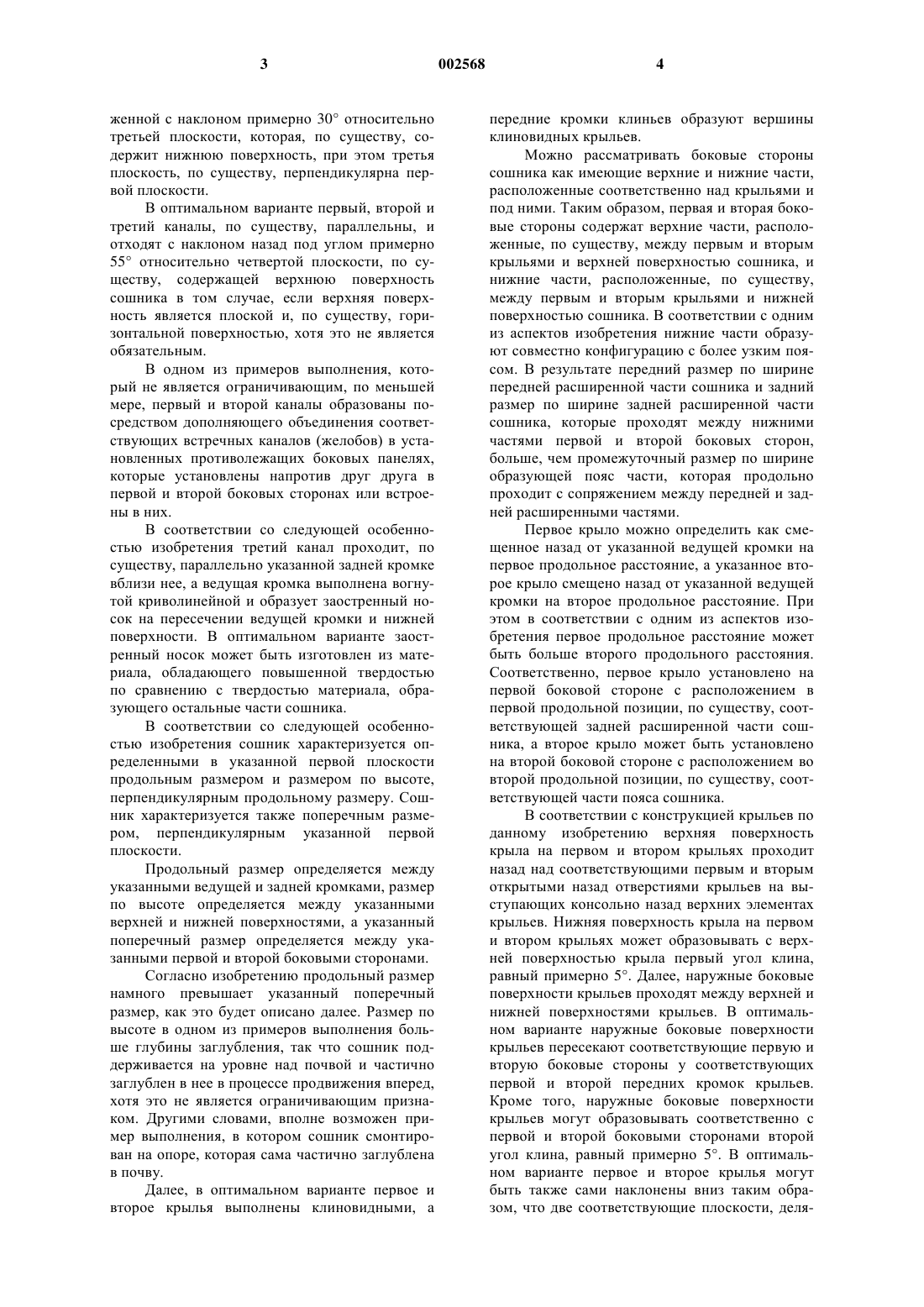

1 Область техники, к которой относится изобретение Настоящее изобретение относится к области безотвальных рабочих органов посевных и почвообрабатывающих машин, способных частично заглубляться в почву, например, на фермерском поле, для того, чтобы перемещаться на определенной глубине для подачи в почву семян, удобрений или воды. Уровень техники Изобретение относится к почвообрабатывающим системам, которые заменили пахотные плуги и подобные орудия. Известно, что применение плугов или других устройств, например,содержащих пахотные диски для распашки почвы или образования борозд с оборотом почвы,имеют тот недостаток, что запасенная в почве влага без необходимости становится доступной для испарения. В прошлом было необходимо раскрывать почву для того, чтобы произвести посев в подповерхностный слой, а также его удобрение и полив. Независимо от того, выполнялось это с помощью техники или вручную,недостаток известных из уровня техники машин и ручных систем заключался также в том, что удобрение обычно подавалось близко к высеваемым семенам, что в некоторых случаях вызывало химические ожоги семян. Сущность изобретения Задача, на решение которой направлено настоящее изобретение, заключается в создании рабочего органа устройства сошникового типа для подпочвенного посева, внесения удобрений и полива. Этот рабочий орган (сошник) должен частично заглубляться в почву для перемещения в ней. При этом сошник минимально разрушает почву без ее распашки и приспособлен для подачи через него как индивидуально, так и совместно семян, удобрения или воды с оптимально выбранным смещением по расстоянию,как это будет описано далее. В соответствии с изобретением решение поставленной задачи достигается за счет создания устройства для подпочвенного посева, внесения удобрений и полива, содержащего сошник, имеющий первую и вторую боковые стороны между ведущей кромкой и задней кромкой. В оптимальном варианте первая и вторая боковые стороны, по существу, симметричны друг другу по обе стороны от первой плоскости, которая разделяет указанный сошник на две равные части, причем указанные ведущая кромка и задняя кромка, по существу, лежат в первой плоскости. Сошник имеет верхнюю поверхность и нижнюю поверхность, которые проходят соответственно между верхними и нижними кромками указанных первой и второй боковых сторон. Первое и второе крылья прикреплены соответственно к указанным первой и второй боковым сторонам с ориентацией, по существу, в противоположных направлениях таким образом, 002568 2 чтобы консольно выступать от них в наружные стороны. Первое и второе крылья проходят между первой и второй передними кромками крыльев и первым и вторым открытыми назад отверстиями соответственно в этих первом и втором крыльях. Первое и второе крылья укреплены на первой и второй боковых сторонах на соответственно первом и втором расстояниях от нижней поверхности, измеренных, по существу,параллельно первой плоскости. Сошник оснащен первым и вторым каналами, проходящими через него и, по существу,лежащими в первой плоскости, причем первый и второй каналы сообщаются своими верхними концами с первым и вторым приемными окнами в верхней поверхности. Первый и второй каналы сообщаются своими нижними концами с первым и вторым проходами крыльев, которые проходят назад соответственно через первое и второе крылья между нижними концами первого и второго каналов и указанными первым и вторым открытыми назад отверстиями крыльев. Таким образом, первый и второй каналы и соответствующие им первый и второй проходы крыльев устанавливают сообщение для потока материала между первым и вторым приемными окнами и соответствующими первым и вторым открытыми назад отверстиями крыльев для прохода потока семян, удобрения или жидкости,подаваемой из устройства подачи материала, во время продвижения вперед сошника. Сошник выполнен с возможностью монтажа на устройстве подачи материала таким образом, чтобы при монтаже на нем занимать,по существу, вертикальное положение для частичного заглубления в почву на первую глубину заглубления во время продвижения вперед с поступательным движением ведущей кромки через почву. Первое и второе расстояния меньше первой глубины заглубления, так что первое и второе крылья заглублены в почву во время продвижения сошника вперед. В одном из предпочтительных примеров выполнения сошник дополнительно содержит третий канал, проходящий с установлением сообщения для потока материала между третьим приемным окном в верхней поверхности и открытым назад отверстием сошника, расположенным сзади на сошнике вблизи задней кромки, для прохода потока семян, удобрения или жидкости, подаваемой из устройства подачи материала. В оптимальном варианте открытое назад отверстие сошника расположено центрально относительно первой плоскости таким образом, что оно лежит, по существу, симметрично указанной первой плоскости и может быть расположено таким образом, чтобы пересекать нижнюю поверхность. Таким образом,открытое назад отверстие сошника выполнено в месте пересечения нижней поверхности и задней кромки. Открытое назад отверстие сошника может лежать во второй плоскости, располо 3 женной с наклоном примерно 30 относительно третьей плоскости, которая, по существу, содержит нижнюю поверхность, при этом третья плоскость, по существу, перпендикулярна первой плоскости. В оптимальном варианте первый, второй и третий каналы, по существу, параллельны, и отходят с наклоном назад под углом примерно 55 относительно четвертой плоскости, по существу, содержащей верхнюю поверхность сошника в том случае, если верхняя поверхность является плоской и, по существу, горизонтальной поверхностью, хотя это не является обязательным. В одном из примеров выполнения, который не является ограничивающим, по меньшей мере, первый и второй каналы образованы посредством дополняющего объединения соответствующих встречных каналов (желобов) в установленных противолежащих боковых панелях,которые установлены напротив друг друга в первой и второй боковых сторонах или встроены в них. В соответствии со следующей особенностью изобретения третий канал проходит, по существу, параллельно указанной задней кромке вблизи нее, а ведущая кромка выполнена вогнутой криволинейной и образует заостренный носок на пересечении ведущей кромки и нижней поверхности. В оптимальном варианте заостренный носок может быть изготовлен из материала, обладающего повышенной твердостью по сравнению с твердостью материала, образующего остальные части сошника. В соответствии со следующей особенностью изобретения сошник характеризуется определенными в указанной первой плоскости продольным размером и размером по высоте,перпендикулярным продольному размеру. Сошник характеризуется также поперечным размером, перпендикулярным указанной первой плоскости. Продольный размер определяется между указанными ведущей и задней кромками, размер по высоте определяется между указанными верхней и нижней поверхностями, а указанный поперечный размер определяется между указанными первой и второй боковыми сторонами. Согласно изобретению продольный размер намного превышает указанный поперечный размер, как это будет описано далее. Размер по высоте в одном из примеров выполнения больше глубины заглубления, так что сошник поддерживается на уровне над почвой и частично заглублен в нее в процессе продвижения вперед,хотя это не является ограничивающим признаком. Другими словами, вполне возможен пример выполнения, в котором сошник смонтирован на опоре, которая сама частично заглублена в почву. Далее, в оптимальном варианте первое и второе крылья выполнены клиновидными, а 4 передние кромки клиньев образуют вершины клиновидных крыльев. Можно рассматривать боковые стороны сошника как имеющие верхние и нижние части,расположенные соответственно над крыльями и под ними. Таким образом, первая и вторая боковые стороны содержат верхние части, расположенные, по существу, между первым и вторым крыльями и верхней поверхностью сошника, и нижние части, расположенные, по существу,между первым и вторым крыльями и нижней поверхностью сошника. В соответствии с одним из аспектов изобретения нижние части образуют совместно конфигурацию с более узким поясом. В результате передний размер по ширине передней расширенной части сошника и задний размер по ширине задней расширенной части сошника, которые проходят между нижними частями первой и второй боковых сторон,больше, чем промежуточный размер по ширине образующей пояс части, которая продольно проходит с сопряжением между передней и задней расширенными частями. Первое крыло можно определить как смещенное назад от указанной ведущей кромки на первое продольное расстояние, а указанное второе крыло смещено назад от указанной ведущей кромки на второе продольное расстояние. При этом в соответствии с одним из аспектов изобретения первое продольное расстояние может быть больше второго продольного расстояния. Соответственно, первое крыло установлено на первой боковой стороне с расположением в первой продольной позиции, по существу, соответствующей задней расширенной части сошника, а второе крыло может быть установлено на второй боковой стороне с расположением во второй продольной позиции, по существу, соответствующей части пояса сошника. В соответствии с конструкцией крыльев по данному изобретению верхняя поверхность крыла на первом и втором крыльях проходит назад над соответствующими первым и вторым открытыми назад отверстиями крыльев на выступающих консольно назад верхних элементах крыльев. Нижняя поверхность крыла на первом и втором крыльях может образовывать с верхней поверхностью крыла первый угол клина,равный примерно 5. Далее, наружные боковые поверхности крыльев проходят между верхней и нижней поверхностями крыльев. В оптимальном варианте наружные боковые поверхности крыльев пересекают соответствующие первую и вторую боковые стороны у соответствующих первой и второй передних кромок крыльев. Кроме того, наружные боковые поверхности крыльев могут образовывать соответственно с первой и второй боковыми сторонами второй угол клина, равный примерно 5. В оптимальном варианте первое и второе крылья могут быть также сами наклонены вниз таким образом, что две соответствующие плоскости, деля 5 щие пополам клиновой угол между верхней и нижней поверхностями крыльев на первом и втором крыльях, содержат передние кромки крыльев и расположены с наклоном вперед и вниз под углом примерно 5 относительно, по существу, горизонтальной плоскости, содержащей нижнюю поверхность. При этом для данного относительного расположения принимается,что нижняя поверхность является, по существу,плоской и горизонтальной. Это не является обязательным и ограничивающим условием, хотя в описанном далее предпочтительном примере выполнения нижняя поверхность показана именно такой. Перечень фигур чертежей Пример осуществления настоящего изобретения и варианты выполнения будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает в перспективе в разобранном виде устройство для рядового подпочвенного посева, внесения удобрения и полива в соответствии с изобретением; фиг. 2 изображает устройство в разрезе по линии 2-2 на фиг. 1; фиг. 3 изображает устройство по фиг. 1 на виде сбоку слева; фиг. 4 изображает устройство по фиг. 1 на виде в перспективе снизу; фиг. 5 изображает устройство по фиг. 1 на виде сзади; фиг. 6 изображает устройство на том же виде по фиг. 5 при проходе сошника в почве; фиг. 7 изображает тот же вид сзади по фиг. 6, при этом устройство по изобретению условно не показано для иллюстрации примерной механики почвы в течение первоначального этапа укладки семян и удобрения; фиг. 8 изображает тот же вид, что и на фиг. 7, но по истечении некоторого промежутка времени, иллюстрируя осадку почвы и поперечное смещение семян вслед за первоначальным этапом. Сведения, подтверждающие возможность осуществления изобретения Как показано на фиг. 1, в одном из предпочтительных примеров осуществления устройство для рядового подпочвенного посева, удобрения и полива в соответствии с изобретением выполнено в виде сошника 10. Сошник 10 имеет снабженный окнами верхний блок 12, жестко укрепленный сверху на, по существу, плоской стойке 14. Стойка 14 содержит раму 16, которая отходит вниз, по существу, вертикально от снабженного приемными окнами верхнего монтажного блока 12. Основание 18 образует часть нижнего конца рамы 16. Как видно также на фиг. 2-5, блок 12 и стойка 14, включая раму 16 и основание 18,имеют удлиненную форму в вертикальной плоскости с продольной осью А симметрии. За исключением крыльев 20 и 22, которые будут 6 подробно описаны далее, наружная поверхность рамы 16 плавно повторяет в своих горизонтальных сечениях контур нижней поверхности 24 основания, которая имеет более узкий средний пояс или форму тобоггана (фиг. 4). В одном из вариантов выполнения панели 26, 28 бокового доступа, которые прилегают к боковым стенкам рамы 16, выполнены по форме симметричными относительно плоскости симметрии рамы 16. Верхний блок 12 имеет приемные окна 30,32 и 34, выполненные в его верхней поверхности. Приемные окна проходят вниз через блок 12 и сообщаются с соответствующими каналами 36, 38 и 40, которые проходят вниз через раму 16, по существу, параллельно, на заданном расстоянии друг от друга. Канал 40 проходит вниз также через основание 18. В одном из предпочтительных примеров выполнения, который не является ограничивающим, каналы 36, 38 могут быть образованы при совмещении и плотной стыковке выступов 42 и 44 на внутренних сторонах панелей 26, 28 бокового доступа, когда эти панели устанавливаются на боковых сторонах рамы 16 и закрывают полость 46 в раме 16. Панели 26, 28 бокового доступа могут быть установлены на раме 16 с помощью полок, которые входят в прорези 50 в нижней поверхности, ограничивающей полость 46 в раме 16 (фиг. 1). Так, панель 26 снабжена полкой 48, а панель 28 - полкой 52 для ввода в прорези 50 и захода в основание 18. Верхние концы панелей 26, 28 могут быть закреплены с помощью разъемных крепежных средств, например, в виде пары болта с гайкой 56 с потайными головками. Когда панели 26 и 28 бокового доступа установлены на раме 16 с совмещением выступов 42 и 44 и образованием каналов 36 и 38, эти каналы 36 и 38 образуют два желоба, которые соединяют приемные окна 30 и 32 в монтажном блоке 12 с соответствующими нижними выпускными окнами 58 и 60. Нижние выпускные окна 58 и 60 ориентированы поперечно в противоположные стороны и выходят в соответствующие внутренние проходы 62 и 64, образованные в соответствующих крыльях 20 и 22(фиг. 1 и 5). Внутренние проходы 62 и 64 имеют обращенные назад выпускные отверстия, расположенные под крыльями 20, 22, как будет описано далее. К передней части основания 18 жестко прикреплена с помощью болтов или других средств лапа 66, которая может быть изготовлена из другого, более твердого материала по сравнению с монтажным блоком 12, рамой 16 и основанием 18. Лапа 66 образует выступающий вперед носок или входной конус 68, обращенный вперед по направлению В продвижения сошника при работе устройства. Предпочтительно блок 12, рама 16 и основание 18 могут быть изготовлены из пластичной стали (ПС),подвергнутой изотермическому отпуску, а лапа 7 66 может быть изготовлена из хромового сплава. Панели 26, 28 бокового доступа и крылья 20,22 могут быть изготовлены также из ПС. Канал 40 выполнен внутри рамы 16 и проходит вдоль задней кромки рамы и основания 18, образуя непрерывный, по существу, прямолинейный канал между окном 34 и задним отверстием 70. В оптимальном варианте задний срез нижней поверхности 24 основания скошен вверх для того, чтобы плоскость отверстия 70 была расположена перпендикулярно продольной оси канала 40. Далее, в оптимальном варианте каналы 36, 38 и 40, по существу, параллельны друг другу и проходят от окон 30, 32 и 34 вниз и назад. Каждое из крыльев 20, 22 выполнено в форме усеченного клина или, другими словами,в форме неправильной пирамиды, причем вершина клина или пирамиды обращена вперед в направлении В, а сами клинья расширяются назад для формирования внутренних проходов 62,64 соответствующей формы, открытых назад через основания клиньев. В одном из предпочтительных примеров выполнения острые углыипри вершине клиньев, образующих крылья 20 и 22, равны примерно 5 (фиг. 3 и 4). Для более точного задания формы в предпочтительном примере выполнения верхние поверхности 20 а и 22 а, боковые поверхности 20b и 22b и нижние поверхности 20 с и 22 с крыльев 20 и 22 выполнены плоскими (фиг. 5). Верхние поверхности 20 а и 22 а немного наклонены вперед относительно плоскости нижней поверхности 24 основания, предпочтительно на угол около 5. Верхние поверхности 20 а и 22 а проходят назад и перекрывают в поперечном направлении наружу задние отверстия проходов 62 и 64. Задние отверстия внутренних проходов 62 и 64 в оптимальном варианте образованы путем укорочения продольной длины боковых стенок 20b и 22b и скоса задних кромок нижних поверхностей 20 с и 22 с таким образом, что они плавно проходят назад от задних кромок боковых стенок до слияния с основанием 18 (фиг. 3 и 5). В предпочтительном примере выполнения основание 18 имеет плавное сужение или узкий пояс в своей средней части (фиг. 4). В его передней части между криволинейными боковыми стенками образована передняя более широкая площадка с поперечным размером 72. Далее она плавно переходит в узкий средний пояс с поперечным размером 74, а затем немного расширяется назад до заднего поперечного размера 76. В предпочтительном примере выполнения узкий пояс основания 18 в продольном направлении оси А примерно соответствует положению передних концов крыльев 20 и 22. При работе сошник 10 протягивается в почве 78 в направлении В, как это показано на фиг. 6. Сошник 10 принудительно протягивается вперед и устанавливается таким образом, 002568 8 чтобы удерживать крылья 20 и 22 на небольшой глубине под поверхностью почвы 78. При этом продвижении почва разрезается от точки 68 вверх вдоль ведущей кромки основания 18 сошника 10, что вызывает небольшой подъем и разделение почвы 78 в противоположных направлениях С. По мере продвижения сошника 10 через почву материал, подаваемый в приемные окна 30, 32 и 34, поступает самотеком через соответствующие каналы 36, 38 и 40. Поступающий по каналу 40 материал выходит через отверстие 70 на самом нижнем уровне узкой борозды 80, образованной в почве 78 при проходе сошника 10. Как показано на фиг. 7, при проходе крыльев 20, 22 в почве 78 формируются полки 82 и нависающие уступы 84, образованные при смещении почвы крыльями. Движение вперед сошника 10 через почву вытягивает материал, такой как удобрение 86,из отверстия 70, а также вытягивает такой материал как семена 88 из проходов 62, 64 по мере того, как семена подаются из каналов 36, 38 соответственно через выпускные окна 58 и 60. Было установлено, что проход крыльев 20 и 22 и проход основания 18, имеющих описанную выше форму, вызывает циркуляцию почвы 78 позади крыльев 20 и 22 в направлении D подобно текучей среде. Как было указано выше,фиг. 7 изображает примерное поперечное сечение почвы непосредственно позади сошника 10 при его проходе в почве. Почва, ведущая себя подобно текучей среде, оседает сверху в направлении обвала уступов 84, в то время как почва под полками 82 циркулирует в противоположном направлении D. Как было установлено заявителем, эта циркуляция смещает семена 88 поперечно вдоль полок 82 к их наружным краям, что способствует благоприятному увеличению расстояния между семенами по обе стороны от борозды 80. Таким образом, семена оказываются удаленными от удобрения 86, как в боковом направлении, так и по вертикали, как это показано на фиг. 8. Такое пространственное разнесение препятствует сжиганию семян удобрением. Разумеется, порядок подачи и тип материалов, подаваемых в окна 30, 32 и 34, могут быть различными, как это понятно для специалиста в данной области. Так например, можно подавать семена через окна 30 и 32 и воду через окно 34. Для специалиста понятно также, что окна 30, 32 и 34 должны быть подсоединены с помощью трубопроводов к соответствующим бункерам или резервуарам. В предпочтительном примере выполнения,который не является ограничивающим, некоторые плоскости помогают определить относительное взаимное положение элементов устройства. Во-первых, стойка 14 рассекается на две равные части первой плоскостью, которая упоминалась выше как плоскость симметрии рамы 16. В этой плоскости лежит линия 2-2 разреза на 9 фиг. 1. Вид в разрезе по фиг. 2 является видом в разрезе вдоль этой первой плоскости. Вторая плоскость Е (фиг. 2) является плоскостью, в которой лежит кромка отверстия 70 на нижнем конце канала 40. Третья плоскость F - это плоскость нижней поверхности 24 основания. Четвертая плоскость G - это плоскость верхней поверхности монтажного блока 12. И наконец,рассекающая крылья на равные части плоскость Н (фиг. 3) - это плоскость, которая делит пополам уголкрыла 20; соответствующая параллельная ей плоскость делит пополам уголкрыла 22. Для специалиста в данной области понятно, что при осуществлении изобретения возможны различные изменения и модификации,не выходящие за пределы объема защиты, который определен в пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для подпочвенного посева,внесения удобрений и полива, содержащее сошник, между ведущей кромкой и задней кромкой которого по обе стороны от первой плоскости, которая рассекает указанный сошник на две равные части, симметрично друг другу расположены первая и вторая боковые стороны,причем указанные ведущая кромка и задняя кромка, по существу, лежат в первой плоскости, а указанный сошник выполнен с возможностью монтажа на устройстве подачи материала таким образом, чтобы при монтаже на этом устройстве занимать, по существу, вертикальное положение для частичного заглубления в почву на первую глубину заглубления во время продвижения вперед с поступательным движением ведущей кромки через почву, при этом указанный сошник имеет верхнюю поверхность и нижнюю поверхность, расположенные соответственно между верхними и нижними кромками указанных первой и второй боковых сторон,первое и второе крылья, прикрепленные соответственно к указанным первой и второй боковым сторонам и, по существу, противолежащие друг другу, консольно выступая наружу от боковых сторон, при этом указанные первое и второе крылья располагаются соответственно между первой и второй передними кромками крыльев и первым и вторым открытыми назад отверстиями в этих первом и втором крыльях,причем указанные первое и второе крылья укреплены на указанных первой и второй боковых сторонах на соответственно первом и втором расстояниях от указанной нижней поверхности,измеренных, по существу, параллельно указанной первой плоскости,при этом указанный сошник оснащен первым и вторым каналами, проходящими сквозь него, по существу, в указанной первой плоскости и сообщающимися своими верхними концами с первым и вторым приемными окнами в 10 указанной верхней поверхности, а своими нижними концами с первым и вторым проходами в крыльях, которые проходят назад соответственно через первое и второе крылья между указанными нижними концами указанных первого и второго каналов и указанными первым и вторым открытыми назад отверстиями крыльев так,что первый и второй каналы и соответствующие им первый и второй проходы в крыльях устанавливают сообщение для потока материала между указанными первым и вторым приемными окнами и соответствующими первым и вторым открытыми назад отверстиями крыльев для прохода потока семян, удобрения или жидкости,подаваемых из указанного устройства подачи материала, во время указанного продвижения вперед,причем указанные первое и второе расстояния меньше указанной первой глубинызаглубления, так что указанные первое и второе крылья заглублены в почву во время указанного продвижения вперед. 2. Устройство по п.1, отличающееся тем,что указанный сошник дополнительно содержит третий канал, обеспечивающий сообщение для потока материала между третьим приемным окном в указанной верхней поверхности и открытым назад отверстием сошника, расположенным сзади на указанном сошнике вблизи указанной задней кромки, для прохода потока семян, удобрения или жидкости, подаваемой из указанного устройства подачи материала, во время указанного продвижения вперед. 3. Устройство по п.2, отличающееся тем,что указанное открытое назад отверстие сошника расположено, по существу, симметрично указанной первой плоскости. 4. Устройство по п.3, отличающееся тем,что указанное открытое назад отверстие сошника пересекает указанную нижнюю поверхность. 5. Устройство по п.4, отличающееся тем,что указанное открытое назад отверстие сошника выполнено в месте пересечения указанной нижней поверхности и указанной задней кромки. 6. Устройство по п.5, отличающееся тем,что указанное открытое назад отверстие сошника лежит во второй плоскости, расположенной с наклоном примерно 30 относительно третьей плоскости, которая, по существу, содержит указанную нижнюю поверхность, при этом указанная третья плоскость, по существу, перпендикулярна указанной первой плоскости. 7. Устройство по п.2, отличающееся тем,что указанные первый, второй и третий каналы,по существу, взаимно параллельны и расположены с наклоном назад от соответствующих указанных первого, второго и третьего приемных окон. 8. Устройство по п.7, отличающееся тем,что указанные первый, второй и третий каналы,по существу, параллельны и отходят с наклоном 11 назад под углом примерно 55 относительно четвертой плоскости, по существу, содержащей указанную верхнюю поверхность. 9. Устройство по п.7, отличающееся тем,что, по меньшей мере, указанные первый и второй каналы образованы посредством взаимодополнительного объединения соответствующих встречных желобов в противолежащих боковых панелях, установленных напротив друг друга в указанных первой и второй боковых сторонах. 10. Устройство по п.9, отличающееся тем,что указанный третий канал проходит, по существу, параллельно указанной задней кромке и примыкает к ней. 11. Устройство по п.1, отличающееся тем,что указанная ведущая кромка выполнена вогнутой и образует заостренный носок на пересечении указанной ведущей кромки и указанной нижней поверхности. 12. Устройство по п.11, отличающееся тем,что указанный заостренный носок изготовлен из материала, обладающего повышенной твердостью по сравнению с материалом, образующим остальные части указанного сошника. 13. Устройство по п.11, отличающееся тем,что указанный сошник характеризуется определенными в указанной первой плоскости продольным размером и размером по высоте, перпендикулярным продольному размеру, а также поперечным размером, перпендикулярным указанной первой плоскости,при этом продольный размер определяется между указанными ведущей и задней кромками,размер по высоте определяется между указанными верхней и нижней поверхностями, а указанный поперечный размер определяется между указанными первой и второй боковыми сторонами,причем продольный размер намного превышает указанный поперечный размер, а размер по высоте превышает указанную глубину заглубления,при этом указанные первое и второе крылья выполнены клиновидными, а передние кромки клиньев образуют вершины указанных клиновидных крыльев. 14. Устройство по п.13, отличающееся тем,что указанные первая и вторая боковые стороны имеют верхние части, расположенные, по существу, между указанными первым и вторым крыльями и указанной верхней поверхностью, и нижние части, расположенные, по существу,между указанными первым и вторым крыльями и указанной нижней поверхностью,при этом указанные нижние части совместно образуют конфигурацию, имеющую сужение, так что поперечный размер передней расширенной части и поперечный размер задней расширенной части указанного сошника, измеренные между нижними частями указанных первой и второй боковых сторон, превышают промежуточный размер суженой части, которая 12 занимает промежуточное положение между передней и задней расширенными частями и плавно сопряжена с ними. 15. Устройство по п.1, отличающееся тем,что указанные первое и второе крылья выполнены в форме клиньев, а указанные передние кромки крыльев образуют вершины указанных крыльев,причем указанные первая и вторая боковые стороныимеют верхние части, расположенные, по существу, между указанными первым и вторым крыльями и указанной верхней поверхностью, и нижние части, расположенные, по существу, между указанными первым и вторым крыльями и указанной нижней поверхностью,при этом указанные нижние части совместно образуют конфигурацию, имеющую сужение, так что поперечный размер передней расширенной части и поперечный размер задней расширенной части указанного сошника, измеренные между нижними частями указанных первой и второй боковых сторон, превышают промежуточный размер суженой части, которая занимает промежуточное положение между передней и задней расширенными частями и плавно сопряжена с ними. 16. Устройство по п.14 или 15, отличающееся тем, что первое крыло смещено назад от указанной ведущей кромки на первое продольное расстояние, а второе крыло смещено назад от указанной ведущей кромки на второе продольное расстояние, причем указанное первое продольное расстояние больше указанного второго продольного расстояния, при этом указанное первое крыло установлено на первой боковой стороне с расположением в первой продольной позиции, по существу, соответствующей указанной задней расширенной части, а указанное второе крыло установлено на второй боковой стороне с расположением во второй продольной позиции, по существу, соответствующей указанной суженой части. 17. Устройство по п.14 или 15, отличающееся тем, что верхняя поверхность крыла на первом и втором крыльях проходит назад над соответствующими первым и вторым открытыми назад отверстиями крыльев на выступающих консольно назад верхних элементах крыльев. 18. Устройство по п.17, отличающееся тем,что нижняя поверхность крыла на первом и втором крыльях образует с указанной верхней поверхностью крыла первый угол клина, равный примерно 5. 19. Устройство по п.18, отличающееся тем,что наружные боковые поверхности крыльев проходят между указанными верхней и нижней поверхностями крыльев, причем указанные наружные боковые поверхности крыльев пересекают соответствующие указанные первую и вторую боковые стороны у соответствующих указанных первой и второй передних кромок крыльев. 13 20. Устройство по п.19, отличающееся тем,что наружные боковые поверхности крыльев образуют соответственно с первой и второй боковыми сторонами второй угол клина, равный примерно 5. 21. Устройство по п.17, отличающееся тем,что первое и второе крылья наклонены вниз таким образом, что две соответствующие плос 002568 14 кости, делящие пополам клиновой угол между верхней и нижней поверхностями крыльев на первом и втором крыльях, содержат передние кромки крыльев и расположены с наклоном вперед и вниз под углом примерно 5 относительно, по существу, горизонтальной плоскости,содержащей нижнюю поверхность.
