Устройство для обеззараживания воздуха

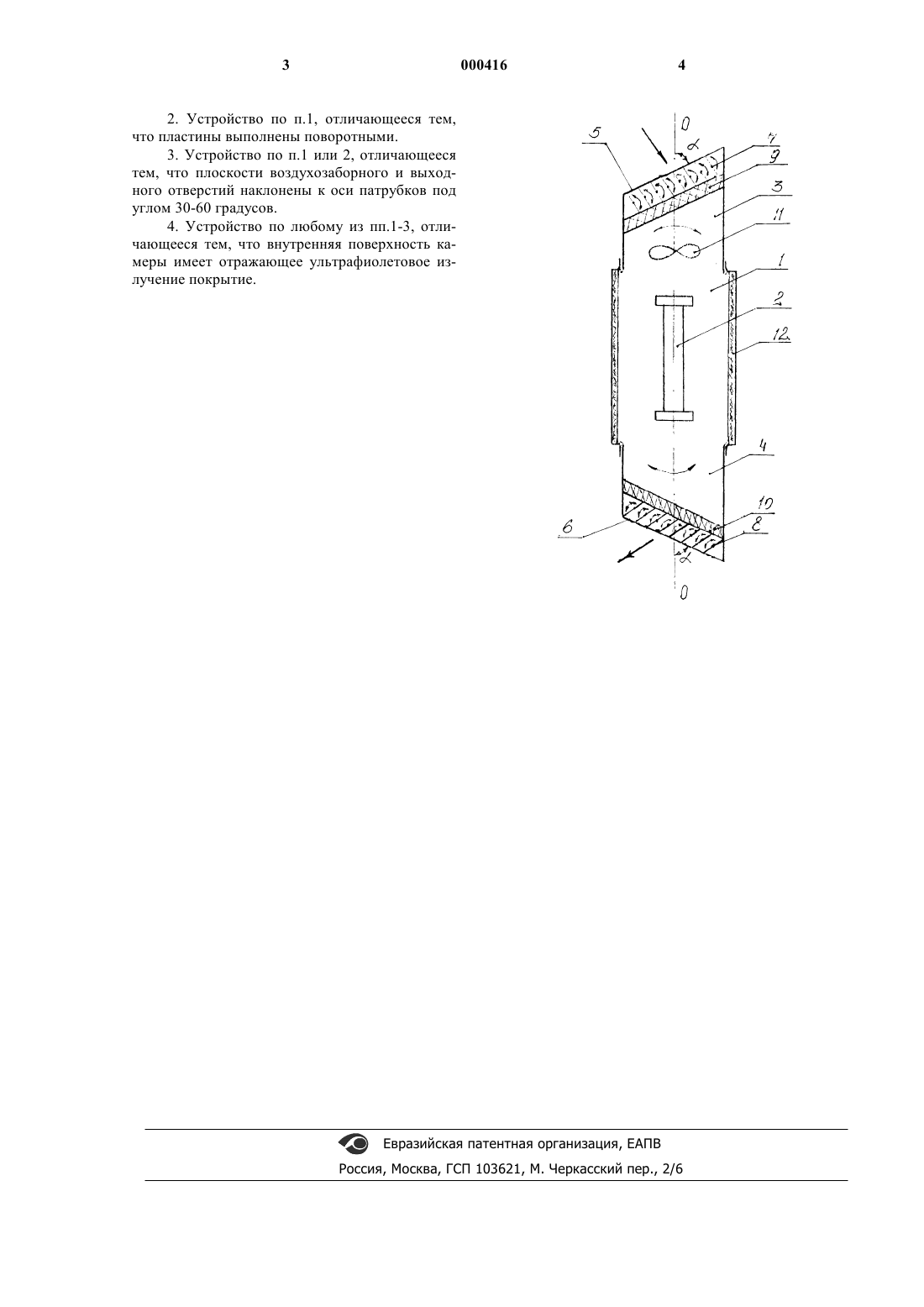

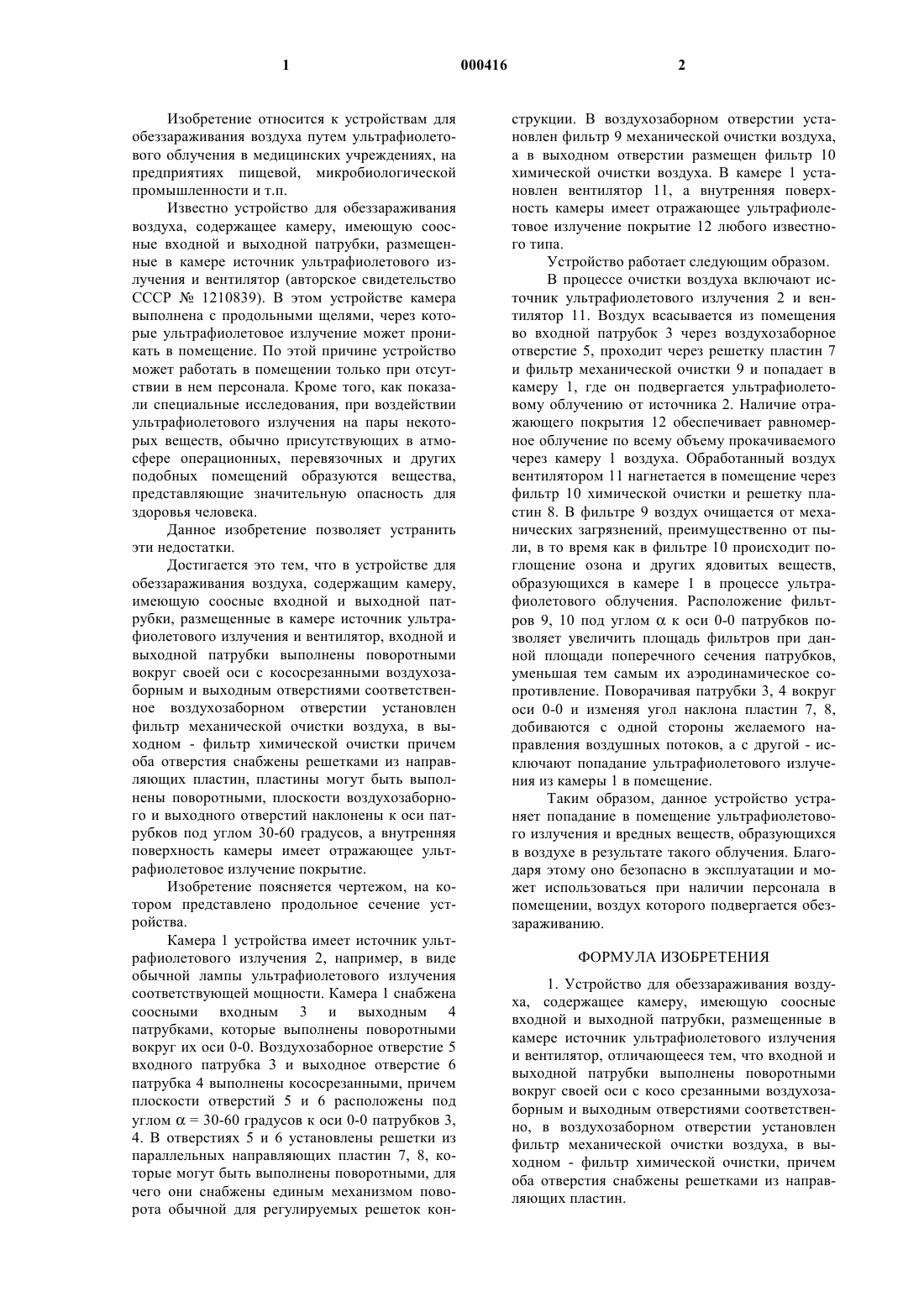

1 Изобретение относится к устройствам для обеззараживания воздуха путем ультрафиолетового облучения в медицинских учреждениях, на предприятиях пищевой, микробиологической промышленности и т.п. Известно устройство для обеззараживания воздуха, содержащее камеру, имеющую соосные входной и выходной патрубки, размещенные в камере источник ультрафиолетового излучения и вентилятор (авторское свидетельство СССР 1210839). В этом устройстве камера выполнена с продольными щелями, через которые ультрафиолетовое излучение может проникать в помещение. По этой причине устройство может работать в помещении только при отсутствии в нем персонала. Кроме того, как показали специальные исследования, при воздействии ультрафиолетового излучения на пары некоторых веществ, обычно присутствующих в атмосфере операционных, перевязочных и других подобных помещений образуются вещества,представляющие значительную опасность для здоровья человека. Данное изобретение позволяет устранить эти недостатки. Достигается это тем, что в устройстве для обеззараживания воздуха, содержащим камеру,имеющую соосные входной и выходной патрубки, размещенные в камере источник ультрафиолетового излучения и вентилятор, входной и выходной патрубки выполнены поворотными вокруг своей оси с кососрезанными воздухозаборным и выходным отверстиями соответственное воздухозаборном отверстии установлен фильтр механической очистки воздуха, в выходном - фильтр химической очистки причем оба отверстия снабжены решетками из направляющих пластин, пластины могут быть выполнены поворотными, плоскости воздухозаборного и выходного отверстий наклонены к оси патрубков под углом 30-60 градусов, а внутренняя поверхность камеры имеет отражающее ультрафиолетовое излучение покрытие. Изобретение поясняется чертежом, на котором представлено продольное сечение устройства. Камера 1 устройства имеет источник ультрафиолетового излучения 2, например, в виде обычной лампы ультрафиолетового излучения соответствующей мощности. Камера 1 снабжена соосными входным 3 и выходным 4 патрубками, которые выполнены поворотными вокруг их оси 0-0. Воздухозаборное отверстие 5 входного патрубка 3 и выходное отверстие 6 патрубка 4 выполнены кососрезанными, причем плоскости отверстий 5 и 6 расположены под углом= 30-60 градусов к оси 0-0 патрубков 3,4. В отверстиях 5 и 6 установлены решетки из параллельных направляющих пластин 7, 8, которые могут быть выполнены поворотными, для чего они снабжены единым механизмом поворота обычной для регулируемых решеток кон 000416 2 струкции. В воздухозаборном отверстии установлен фильтр 9 механической очистки воздуха,а в выходном отверстии размещен фильтр 10 химической очистки воздуха. В камере 1 установлен вентилятор 11, а внутренняя поверхность камеры имеет отражающее ультрафиолетовое излучение покрытие 12 любого известного типа. Устройство работает следующим образом. В процессе очистки воздуха включают источник ультрафиолетового излучения 2 и вентилятор 11. Воздух всасывается из помещения во входной патрубок 3 через воздухозаборное отверстие 5, проходит через решетку пластин 7 и фильтр механической очистки 9 и попадает в камеру 1, где он подвергается ультрафиолетовому облучению от источника 2. Наличие отражающего покрытия 12 обеспечивает равномерное облучение по всему объему прокачиваемого через камеру 1 воздуха. Обработанный воздух вентилятором 11 нагнетается в помещение через фильтр 10 химической очистки и решетку пластин 8. В фильтре 9 воздух очищается от механических загрязнений, преимущественно от пыли, в то время как в фильтре 10 происходит поглощение озона и других ядовитых веществ,образующихся в камере 1 в процессе ультрафиолетового облучения. Расположение фильтров 9, 10 под угломк оси 0-0 патрубков позволяет увеличить площадь фильтров при данной площади поперечного сечения патрубков,уменьшая тем самым их аэродинамическое сопротивление. Поворачивая патрубки 3, 4 вокруг оси 0-0 и изменяя угол наклона пластин 7, 8,добиваются с одной стороны желаемого направления воздушных потоков, а с другой - исключают попадание ультрафиолетового излучения из камеры 1 в помещение. Таким образом, данное устройство устраняет попадание в помещение ультрафиолетового излучения и вредных веществ, образующихся в воздухе в результате такого облучения. Благодаря этому оно безопасно в эксплуатации и может использоваться при наличии персонала в помещении, воздух которого подвергается обеззараживанию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для обеззараживания воздуха, содержащее камеру, имеющую соосные входной и выходной патрубки, размещенные в камере источник ультрафиолетового излучения и вентилятор, отличающееся тем, что входной и выходной патрубки выполнены поворотными вокруг своей оси с косо срезанными воздухозаборным и выходным отверстиями соответственно, в воздухозаборном отверстии установлен фильтр механической очистки воздуха, в выходном - фильтр химической очистки, причем оба отверстия снабжены решетками из направляющих пластин. 2. Устройство по п.1, отличающееся тем,что пластины выполнены поворотными. 3. Устройство по п.1 или 2, отличающееся тем, что плоскости воздухозаборного и выходного отверстий наклонены к оси патрубков под углом 30-60 градусов. 4. Устройство по любому из пп.1-3, отличающееся тем, что внутренняя поверхность камеры имеет отражающее ультрафиолетовое излучение покрытие.
