Усовершенствованные способы изготовления подложек

Номер патента: 5710

Опубликовано: 28.04.2005

Авторы: Коммандер Лоуренс Джордж, Ишервуд Роланд

Скачать PDF файл.

Формула / Реферат

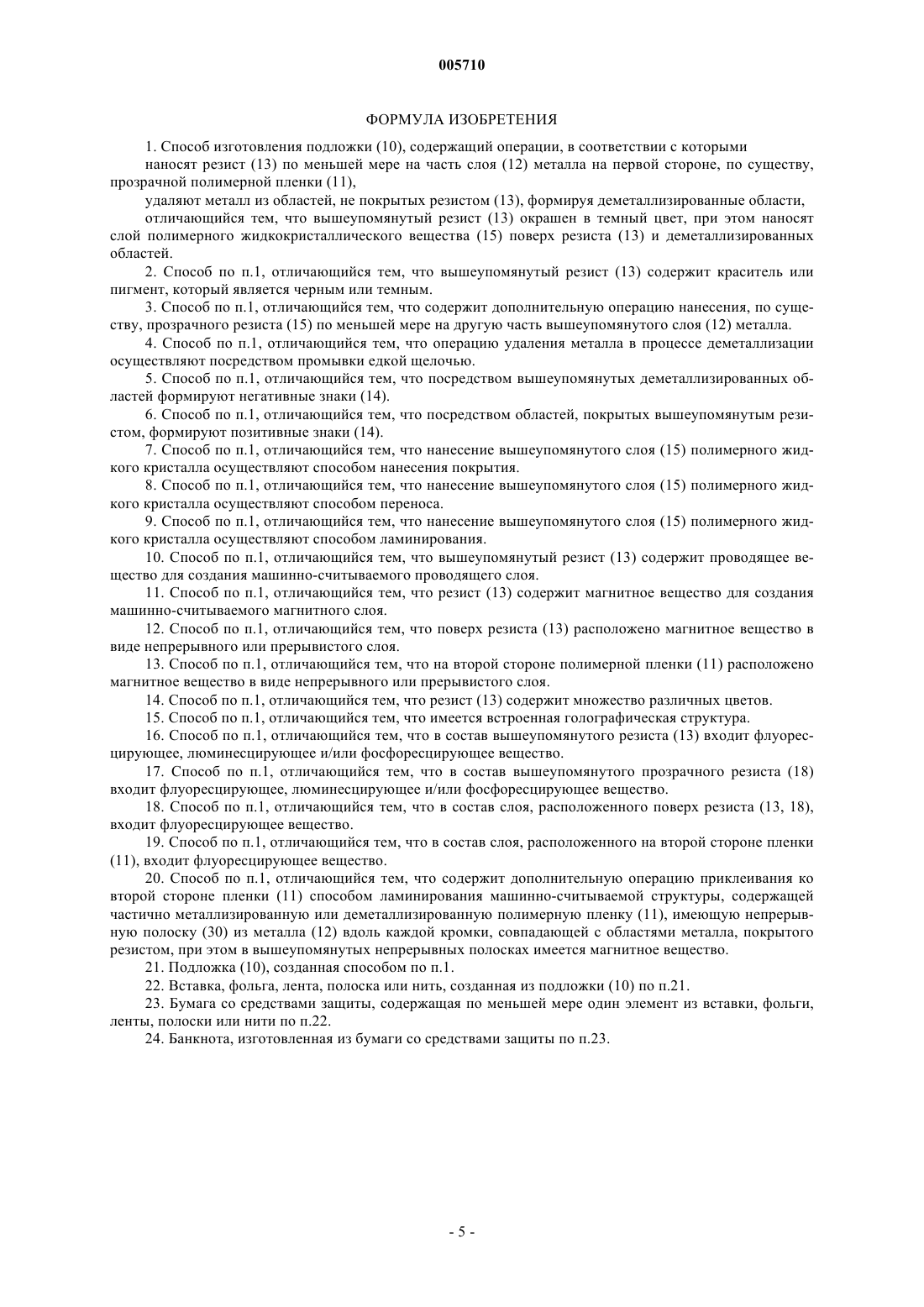

1. Способ изготовления подложки (10), содержащий операции, в соответствии с которыми

наносят резист (13) по меньшей мере на часть слоя (12) металла на первой стороне, по существу, прозрачной полимерной пленки (11),

удаляют металл из областей, не покрытых резистом (13), формируя деметаллизированные области,

отличающийся тем, что вышеупомянутый резист (13) окрашен в темный цвет, при этом наносят слой полимерного жидкокристаллического вещества (15) поверх резиста (13) и деметаллизированных областей.

2. Способ по п.1, отличающийся тем, что вышеупомянутый резист (13) содержит краситель или пигмент, который является черным или темным.

3. Способ по п.1, отличающийся тем, что содержит дополнительную операцию нанесения, по существу, прозрачного резиста (15) по меньшей мере на другую часть вышеупомянутого слоя (12) металла.

4. Способ по п.1, отличающийся тем, что операцию удаления металла в процессе деметаллизации осуществляют посредством промывки едкой щелочью.

5. Способ по п.1, отличающийся тем, что посредством вышеупомянутых деметаллизированных областей формируют негативные знаки (14).

6. Способ по п.1, отличающийся тем, что посредством областей, покрытых вышеупомянутым резистом, формируют позитивные знаки (14).

7. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом нанесения покрытия.

8. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом переноса.

9. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом ламинирования.

10. Способ по п.1, отличающийся тем, что вышеупомянутый резист (13) содержит проводящее вещество для создания машинно-считываемого проводящего слоя.

11. Способ по п.1, отличающийся тем, что резист (13) содержит магнитное вещество для создания машинно-считываемого магнитного слоя.

12. Способ по п.1, отличающийся тем, что поверх резиста (13) расположено магнитное вещество в виде непрерывного или прерывистого слоя.

13. Способ по п.1, отличающийся тем, что на второй стороне полимерной пленки (11) расположено магнитное вещество в виде непрерывного или прерывистого слоя.

14. Способ по п.1, отличающийся тем, что резист (13) содержит множество различных цветов.

15. Способ по п.1, отличающийся тем, что имеется встроенная голографическая структура.

16. Способ по п.1, отличающийся тем, что в состав вышеупомянутого резиста (13) входит флуоресцирующее, люминесцирующее и/или фосфоресцирующее вещество.

17. Способ по п.1, отличающийся тем, что в состав вышеупомянутого прозрачного резиста (18) входит флуоресцирующее, люминесцирующее и/или фосфоресцирующее вещество.

18. Способ по п.1, отличающийся тем, что в состав слоя, расположенного поверх резиста (13, 18), входит флуоресцирующее вещество.

19. Способ по п.1, отличающийся тем, что в состав слоя, расположенного на второй стороне пленки (11), входит флуоресцирующее вещество.

20. Способ по п.1, отличающийся тем, что содержит дополнительную операцию приклеивания ко второй стороне пленки (11) способом ламинирования машинно-считываемой структуры, содержащей частично металлизированную или деметаллизированную полимерную пленку (11), имеющую непрерывную полоску (30) из металла (12) вдоль каждой кромки, совпадающей с областями металла, покрытого резистом, при этом в вышеупомянутых непрерывных полосках имеется магнитное вещество.

21. Подложка (10), созданная способом по п.1.

22. Вставка, фольга, лента, полоска или нить, созданная из подложки (10) по п.21.

23. Бумага со средствами защиты, содержащая по меньшей мере один элемент из вставки, фольги, ленты, полоски или нити по п.22.

24. Банкнота, изготовленная из бумаги со средствами защиты по п.23.



Текст

Смотреть все

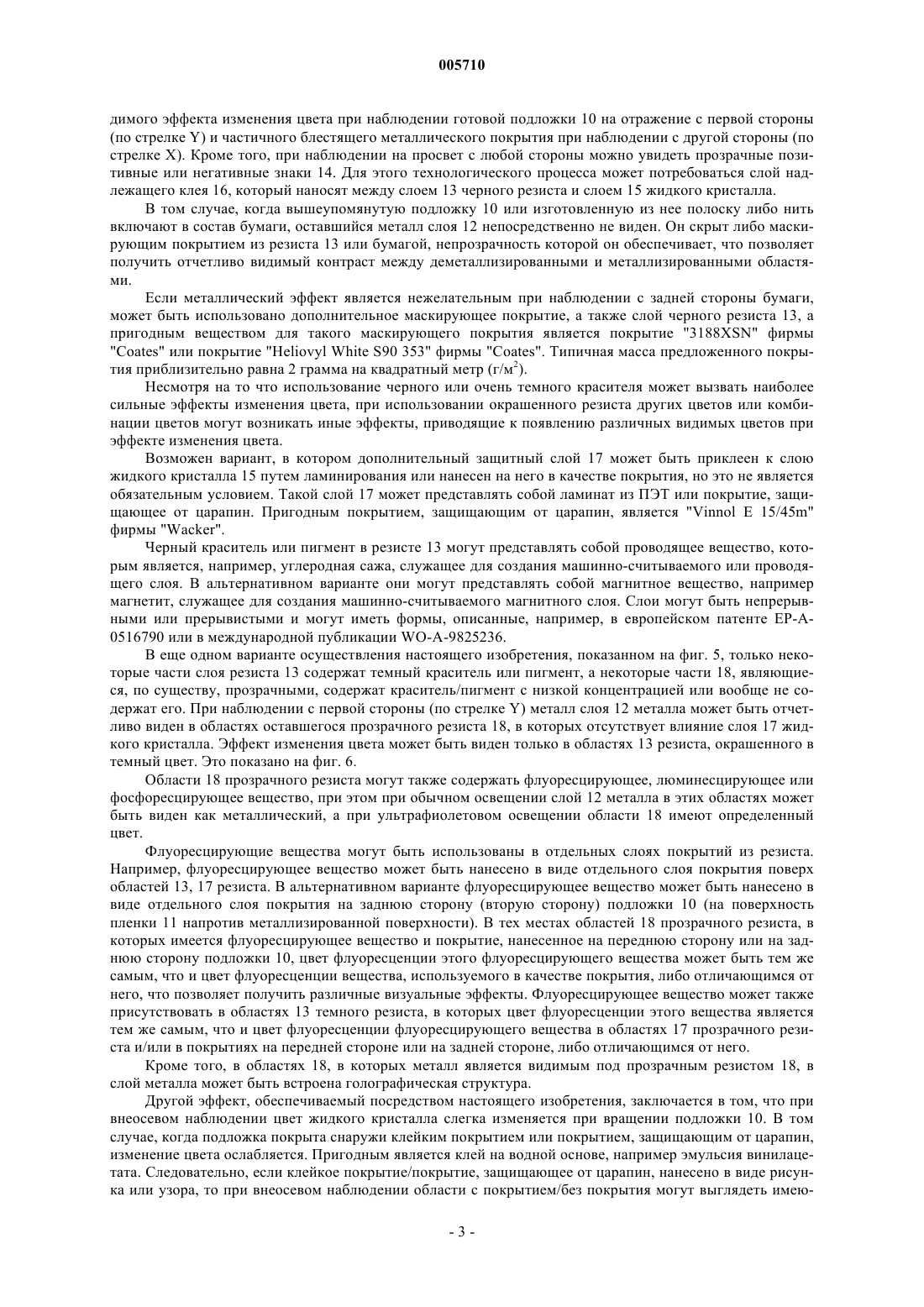

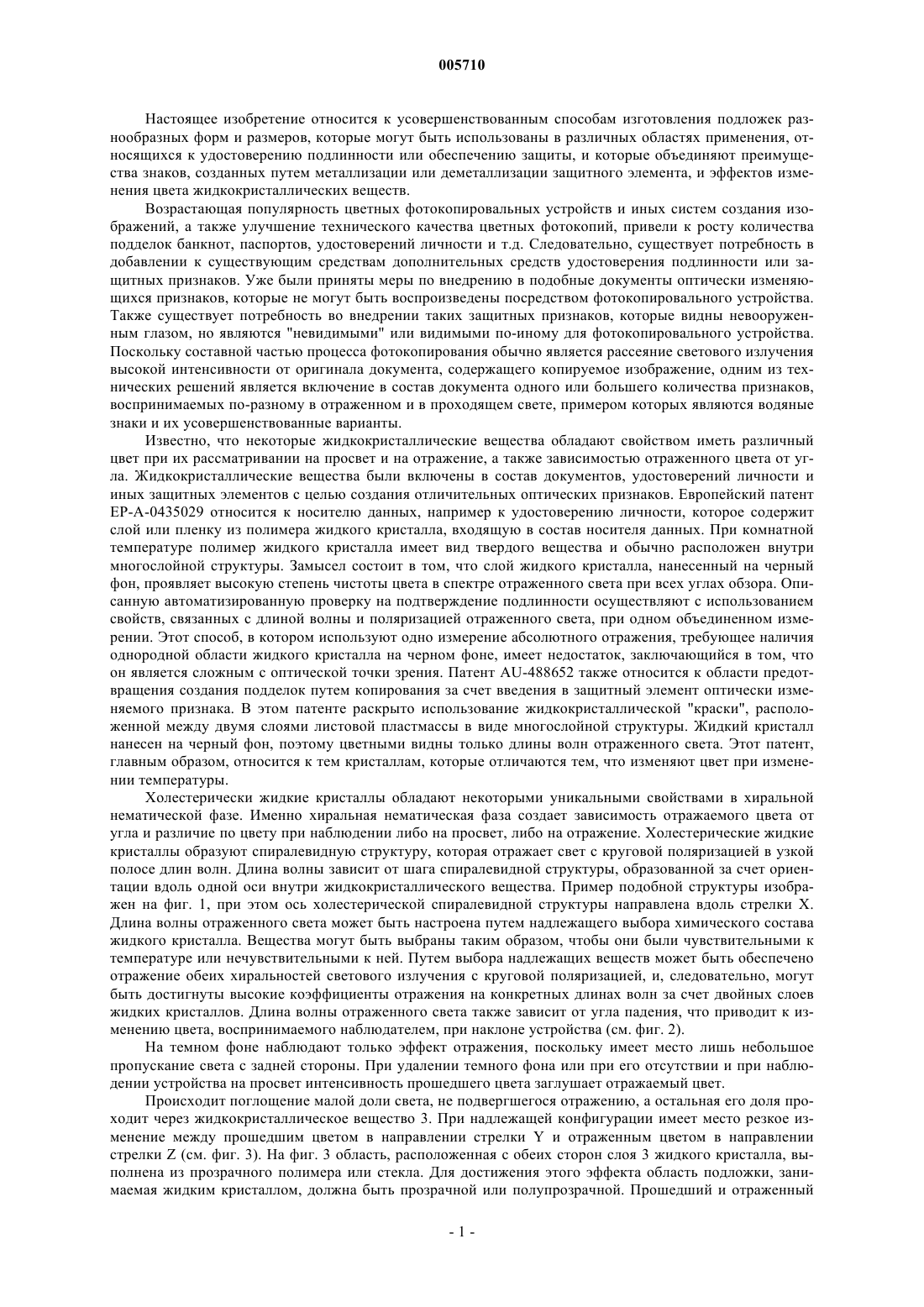

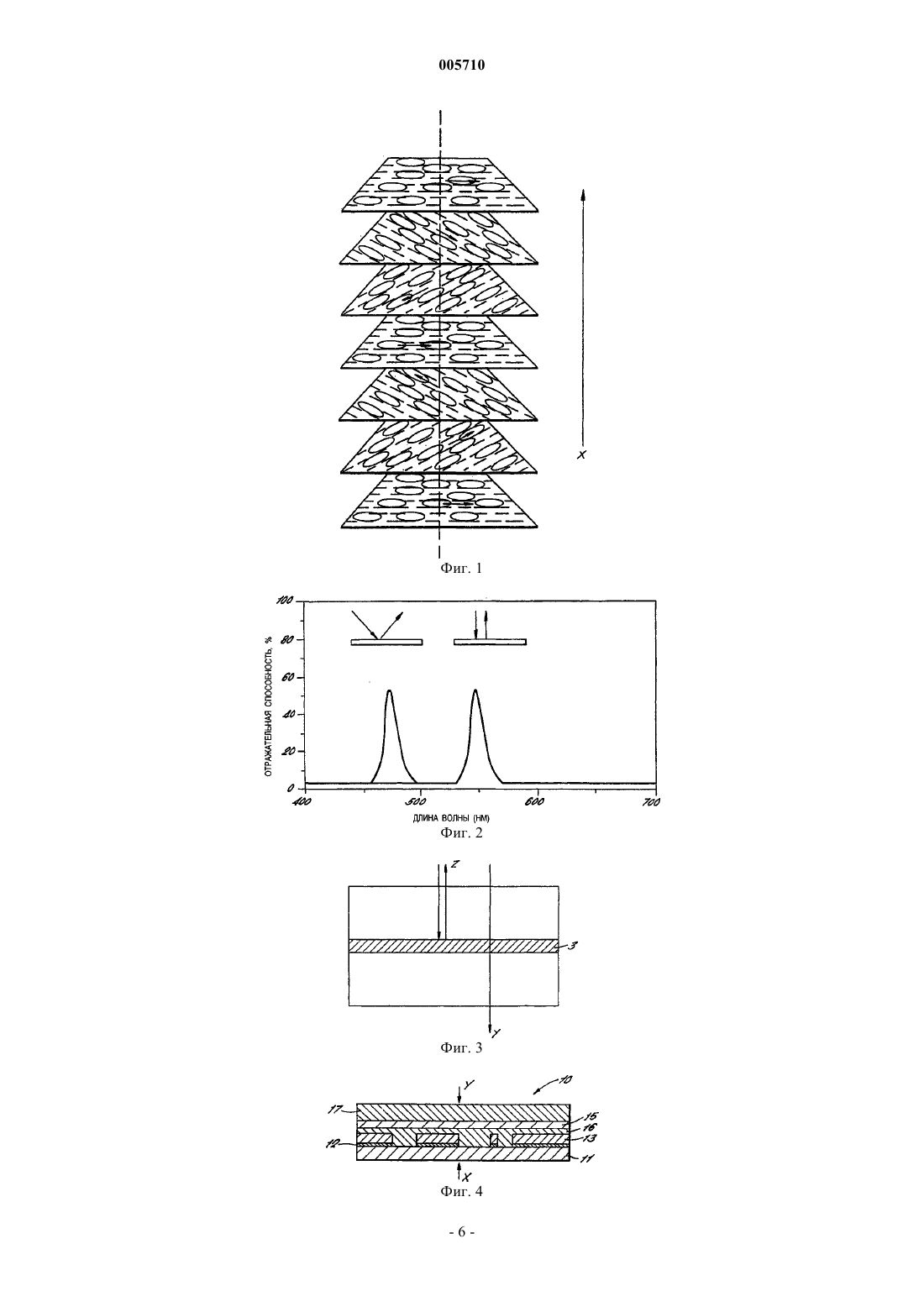

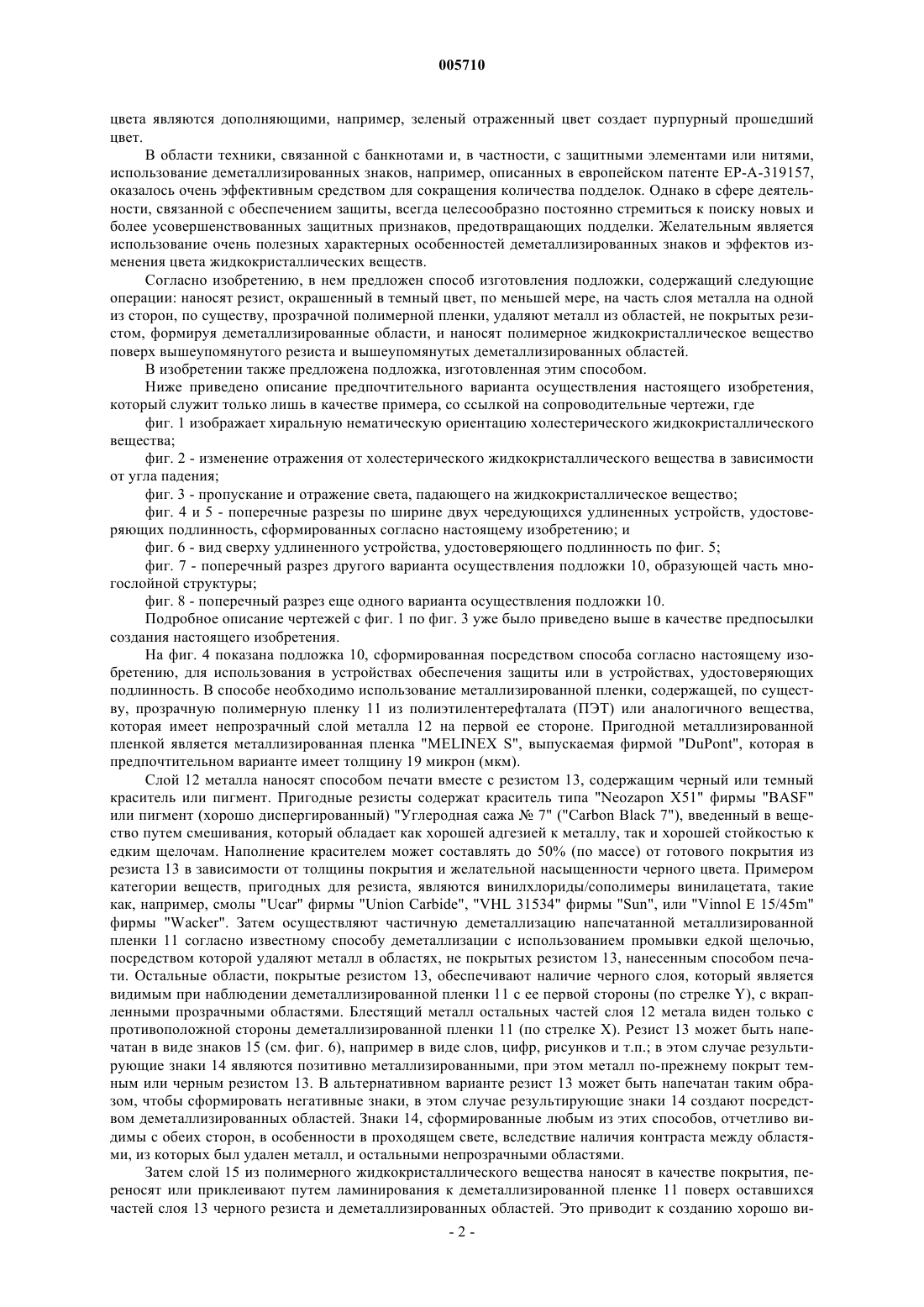

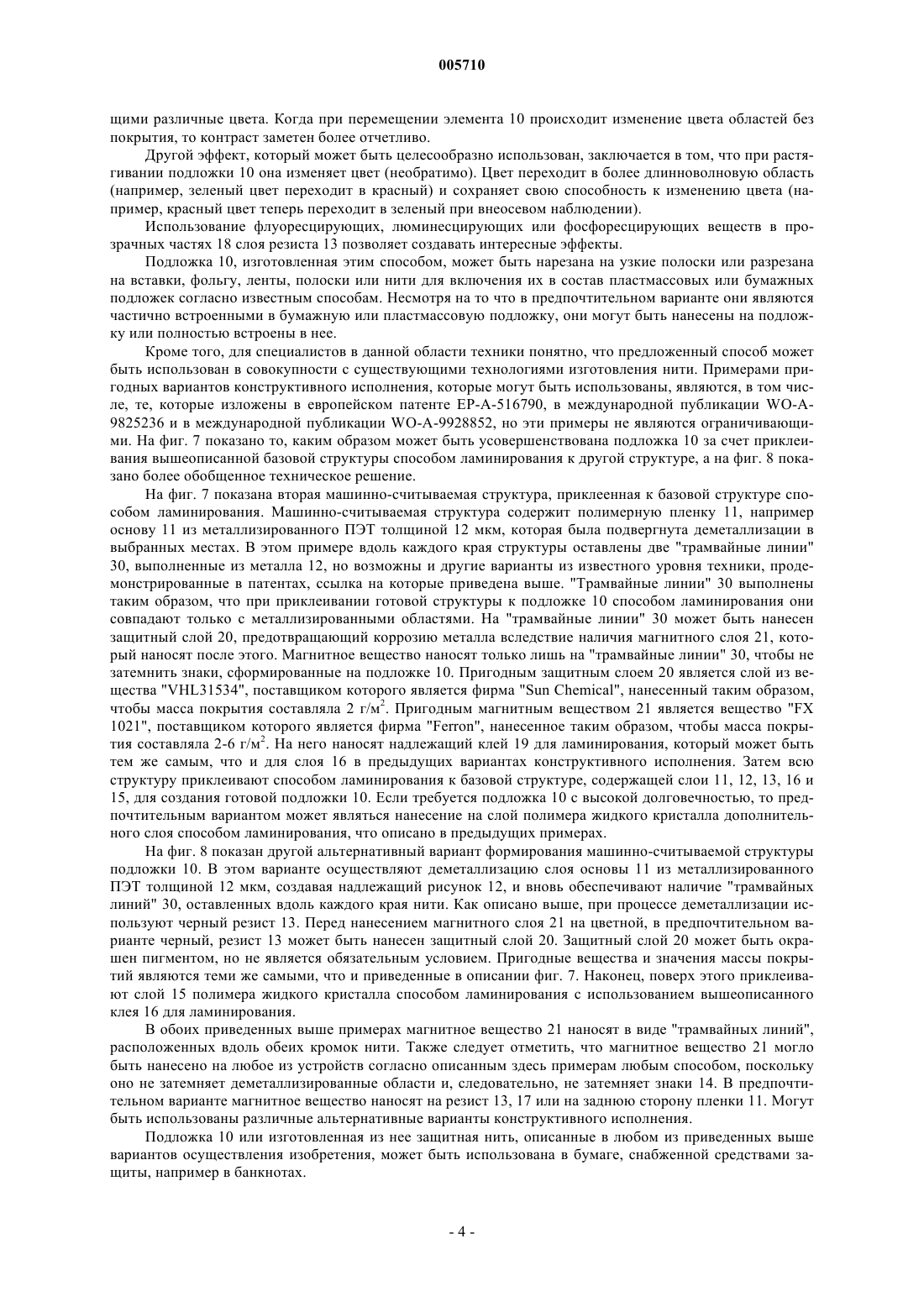

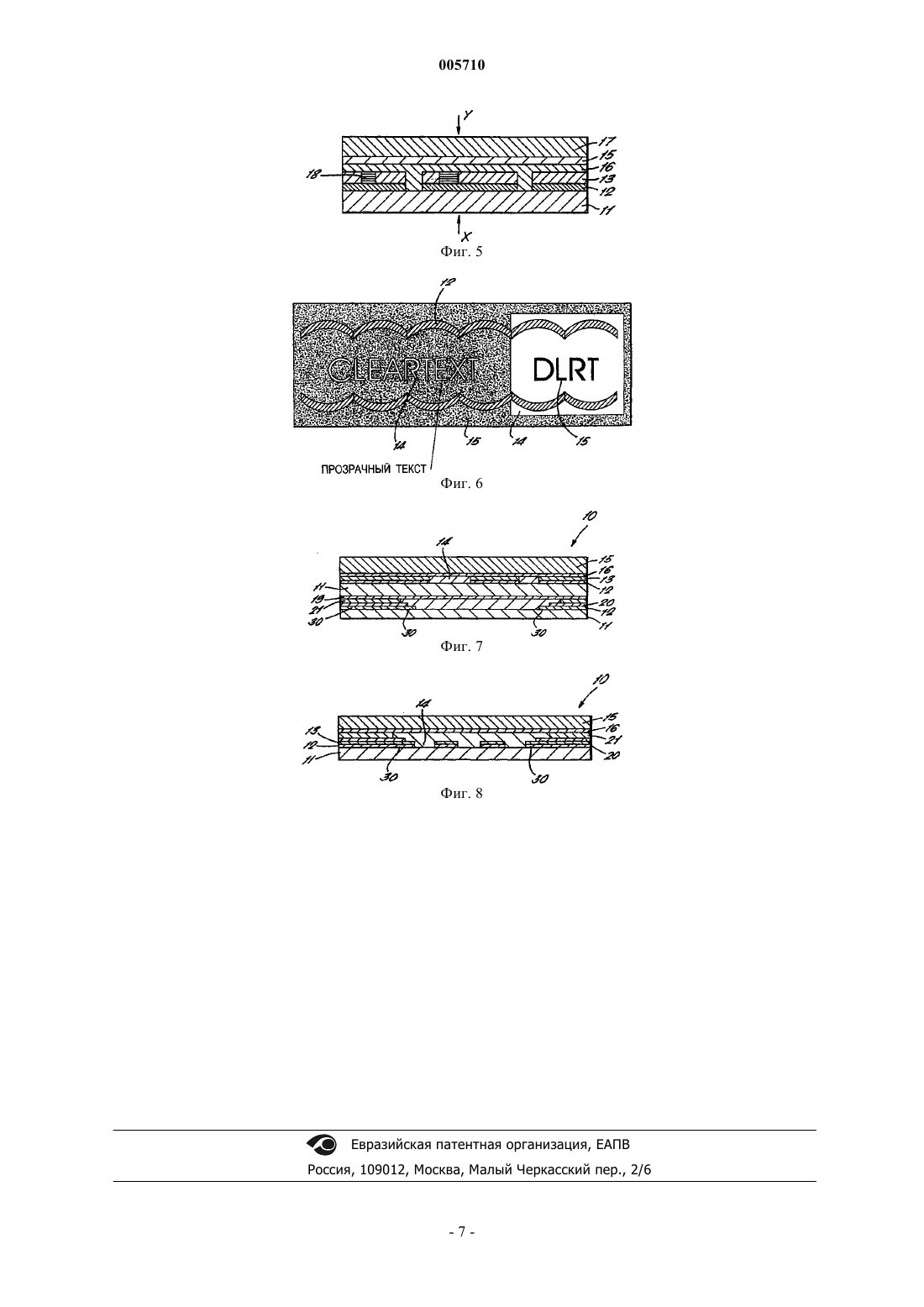

005710 Настоящее изобретение относится к усовершенствованным способам изготовления подложек разнообразных форм и размеров, которые могут быть использованы в различных областях применения, относящихся к удостоверению подлинности или обеспечению защиты, и которые объединяют преимущества знаков, созданных путем металлизации или деметаллизации защитного элемента, и эффектов изменения цвета жидкокристаллических веществ. Возрастающая популярность цветных фотокопировальных устройств и иных систем создания изображений, а также улучшение технического качества цветных фотокопий, привели к росту количества подделок банкнот, паспортов, удостоверений личности и т.д. Следовательно, существует потребность в добавлении к существующим средствам дополнительных средств удостоверения подлинности или защитных признаков. Уже были приняты меры по внедрению в подобные документы оптически изменяющихся признаков, которые не могут быть воспроизведены посредством фотокопировального устройства. Также существует потребность во внедрении таких защитных признаков, которые видны невооруженным глазом, но являются "невидимыми" или видимыми по-иному для фотокопировального устройства. Поскольку составной частью процесса фотокопирования обычно является рассеяние светового излучения высокой интенсивности от оригинала документа, содержащего копируемое изображение, одним из технических решений является включение в состав документа одного или большего количества признаков,воспринимаемых по-разному в отраженном и в проходящем свете, примером которых являются водяные знаки и их усовершенствованные варианты. Известно, что некоторые жидкокристаллические вещества обладают свойством иметь различный цвет при их рассматривании на просвет и на отражение, а также зависимостью отраженного цвета от угла. Жидкокристаллические вещества были включены в состав документов, удостоверений личности и иных защитных элементов с целью создания отличительных оптических признаков. Европейский патент ЕР-А-0435029 относится к носителю данных, например к удостоверению личности, которое содержит слой или пленку из полимера жидкого кристалла, входящую в состав носителя данных. При комнатной температуре полимер жидкого кристалла имеет вид твердого вещества и обычно расположен внутри многослойной структуры. Замысел состоит в том, что слой жидкого кристалла, нанесенный на черный фон, проявляет высокую степень чистоты цвета в спектре отраженного света при всех углах обзора. Описанную автоматизированную проверку на подтверждение подлинности осуществляют с использованием свойств, связанных с длиной волны и поляризацией отраженного света, при одном объединенном измерении. Этот способ, в котором используют одно измерение абсолютного отражения, требующее наличия однородной области жидкого кристалла на черном фоне, имеет недостаток, заключающийся в том, что он является сложным с оптической точки зрения. Патент AU-488652 также относится к области предотвращения создания подделок путем копирования за счет введения в защитный элемент оптически изменяемого признака. В этом патенте раскрыто использование жидкокристаллической "краски", расположенной между двумя слоями листовой пластмассы в виде многослойной структуры. Жидкий кристалл нанесен на черный фон, поэтому цветными видны только длины волн отраженного света. Этот патент,главным образом, относится к тем кристаллам, которые отличаются тем, что изменяют цвет при изменении температуры. Холестерически жидкие кристаллы обладают некоторыми уникальными свойствами в хиральной нематической фазе. Именно хиральная нематическая фаза создает зависимость отражаемого цвета от угла и различие по цвету при наблюдении либо на просвет, либо на отражение. Холестерические жидкие кристаллы образуют спиралевидную структуру, которая отражает свет с круговой поляризацией в узкой полосе длин волн. Длина волны зависит от шага спиралевидной структуры, образованной за счет ориентации вдоль одной оси внутри жидкокристаллического вещества. Пример подобной структуры изображен на фиг. 1, при этом ось холестерической спиралевидной структуры направлена вдоль стрелки X. Длина волны отраженного света может быть настроена путем надлежащего выбора химического состава жидкого кристалла. Вещества могут быть выбраны таким образом, чтобы они были чувствительными к температуре или нечувствительными к ней. Путем выбора надлежащих веществ может быть обеспечено отражение обеих хиральностей светового излучения с круговой поляризацией, и, следовательно, могут быть достигнуты высокие коэффициенты отражения на конкретных длинах волн за счет двойных слоев жидких кристаллов. Длина волны отраженного света также зависит от угла падения, что приводит к изменению цвета, воспринимаемого наблюдателем, при наклоне устройства (см. фиг. 2). На темном фоне наблюдают только эффект отражения, поскольку имеет место лишь небольшое пропускание света с задней стороны. При удалении темного фона или при его отсутствии и при наблюдении устройства на просвет интенсивность прошедшего цвета заглушает отражаемый цвет. Происходит поглощение малой доли света, не подвергшегося отражению, а остальная его доля проходит через жидкокристаллическое вещество 3. При надлежащей конфигурации имеет место резкое изменение между прошедшим цветом в направлении стрелки Y и отраженным цветом в направлении стрелки Z (см. фиг. 3). На фиг. 3 область, расположенная с обеих сторон слоя 3 жидкого кристалла, выполнена из прозрачного полимера или стекла. Для достижения этого эффекта область подложки, занимаемая жидким кристаллом, должна быть прозрачной или полупрозрачной. Прошедший и отраженный-1 005710 цвета являются дополняющими, например, зеленый отраженный цвет создает пурпурный прошедший цвет. В области техники, связанной с банкнотами и, в частности, с защитными элементами или нитями,использование деметаллизированных знаков, например, описанных в европейском патенте ЕР-А-319157,оказалось очень эффективным средством для сокращения количества подделок. Однако в сфере деятельности, связанной с обеспечением защиты, всегда целесообразно постоянно стремиться к поиску новых и более усовершенствованных защитных признаков, предотвращающих подделки. Желательным является использование очень полезных характерных особенностей деметаллизированных знаков и эффектов изменения цвета жидкокристаллических веществ. Согласно изобретению, в нем предложен способ изготовления подложки, содержащий следующие операции: наносят резист, окрашенный в темный цвет, по меньшей мере, на часть слоя металла на одной из сторон, по существу, прозрачной полимерной пленки, удаляют металл из областей, не покрытых резистом, формируя деметаллизированные области, и наносят полимерное жидкокристаллическое вещество поверх вышеупомянутого резиста и вышеупомянутых деметаллизированных областей. В изобретении также предложена подложка, изготовленная этим способом. Ниже приведено описание предпочтительного варианта осуществления настоящего изобретения,который служит только лишь в качестве примера, со ссылкой на сопроводительные чертежи, где фиг. 1 изображает хиральную нематическую ориентацию холестерического жидкокристаллического вещества; фиг. 2 - изменение отражения от холестерического жидкокристаллического вещества в зависимости от угла падения; фиг. 3 - пропускание и отражение света, падающего на жидкокристаллическое вещество; фиг. 4 и 5 - поперечные разрезы по ширине двух чередующихся удлиненных устройств, удостоверяющих подлинность, сформированных согласно настоящему изобретению; и фиг. 6 - вид сверху удлиненного устройства, удостоверяющего подлинность по фиг. 5; фиг. 7 - поперечный разрез другого варианта осуществления подложки 10, образующей часть многослойной структуры; фиг. 8 - поперечный разрез еще одного варианта осуществления подложки 10. Подробное описание чертежей с фиг. 1 по фиг. 3 уже было приведено выше в качестве предпосылки создания настоящего изобретения. На фиг. 4 показана подложка 10, сформированная посредством способа согласно настоящему изобретению, для использования в устройствах обеспечения защиты или в устройствах, удостоверяющих подлинность. В способе необходимо использование металлизированной пленки, содержащей, по существу, прозрачную полимерную пленку 11 из полиэтилентерефталата (ПЭТ) или аналогичного вещества,которая имеет непрозрачный слой металла 12 на первой ее стороне. Пригодной металлизированной пленкой является металлизированная пленка "MELINEX S", выпускаемая фирмой "DuPont", которая в предпочтительном варианте имеет толщину 19 микрон (мкм). Слой 12 металла наносят способом печати вместе с резистом 13, содержащим черный или темный краситель или пигмент. Пригодные резисты содержат краситель типа "Neozapon X51" фирмы "BASF" или пигмент (хорошо диспергированный) "Углеродная сажа 7" ("Carbon Black 7"), введенный в вещество путем смешивания, который обладает как хорошей адгезией к металлу, так и хорошей стойкостью к едким щелочам. Наполнение красителем может составлять до 50% (по массе) от готового покрытия из резиста 13 в зависимости от толщины покрытия и желательной насыщенности черного цвета. Примером категории веществ, пригодных для резиста, являются винилхлориды/сополимеры винилацетата, такие как, например, смолы "Ucar" фирмы "Union Carbide", "VHL 31534" фирмы "Sun", или "Vinnol E 15/45m" фирмы "Wacker". Затем осуществляют частичную деметаллизацию напечатанной металлизированной пленки 11 согласно известному способу деметаллизации с использованием промывки едкой щелочью,посредством которой удаляют металл в областях, не покрытых резистом 13, нанесенным способом печати. Остальные области, покрытые резистом 13, обеспечивают наличие черного слоя, который является видимым при наблюдении деметаллизированной пленки 11 с ее первой стороны (по стрелке Y), с вкрапленными прозрачными областями. Блестящий металл остальных частей слоя 12 метала виден только с противоположной стороны деметаллизированной пленки 11 (по стрелке X). Резист 13 может быть напечатан в виде знаков 15 (см. фиг. 6), например в виде слов, цифр, рисунков и т.п.; в этом случае результирующие знаки 14 являются позитивно металлизированными, при этом металл по-прежнему покрыт темным или черным резистом 13. В альтернативном варианте резист 13 может быть напечатан таким образом, чтобы сформировать негативные знаки, в этом случае результирующие знаки 14 создают посредством деметаллизированных областей. Знаки 14, сформированные любым из этих способов, отчетливо видимы с обеих сторон, в особенности в проходящем свете, вследствие наличия контраста между областями, из которых был удален металл, и остальными непрозрачными областями. Затем слой 15 из полимерного жидкокристаллического вещества наносят в качестве покрытия, переносят или приклеивают путем ламинирования к деметаллизированной пленке 11 поверх оставшихся частей слоя 13 черного резиста и деметаллизированных областей. Это приводит к созданию хорошо ви-2 005710 димого эффекта изменения цвета при наблюдении готовой подложки 10 на отражение с первой стороны(по стрелке Y) и частичного блестящего металлического покрытия при наблюдении с другой стороны (по стрелке X). Кроме того, при наблюдении на просвет с любой стороны можно увидеть прозрачные позитивные или негативные знаки 14. Для этого технологического процесса может потребоваться слой надлежащего клея 16, который наносят между слоем 13 черного резиста и слоем 15 жидкого кристалла. В том случае, когда вышеупомянутую подложку 10 или изготовленную из нее полоску либо нить включают в состав бумаги, оставшийся металл слоя 12 непосредственно не виден. Он скрыт либо маскирующим покрытием из резиста 13 или бумагой, непрозрачность которой он обеспечивает, что позволяет получить отчетливо видимый контраст между деметаллизированными и металлизированными областями. Если металлический эффект является нежелательным при наблюдении с задней стороны бумаги,может быть использовано дополнительное маскирующее покрытие, а также слой черного резиста 13, а пригодным веществом для такого маскирующего покрытия является покрытие "3188XSN" фирмы"Coates" или покрытие "Heliovyl White S90 353" фирмы "Coates". Типичная масса предложенного покрытия приблизительно равна 2 грамма на квадратный метр (г/м 2). Несмотря на то что использование черного или очень темного красителя может вызвать наиболее сильные эффекты изменения цвета, при использовании окрашенного резиста других цветов или комбинации цветов могут возникать иные эффекты, приводящие к появлению различных видимых цветов при эффекте изменения цвета. Возможен вариант, в котором дополнительный защитный слой 17 может быть приклеен к слою жидкого кристалла 15 путем ламинирования или нанесен на него в качестве покрытия, но это не является обязательным условием. Такой слой 17 может представлять собой ламинат из ПЭТ или покрытие, защищающее от царапин. Пригодным покрытием, защищающим от царапин, является "Vinnol E 15/45m" фирмы "Wacker". Черный краситель или пигмент в резисте 13 могут представлять собой проводящее вещество, которым является, например, углеродная сажа, служащее для создания машинно-считываемого или проводящего слоя. В альтернативном варианте они могут представлять собой магнитное вещество, например магнетит, служащее для создания машинно-считываемого магнитного слоя. Слои могут быть непрерывными или прерывистыми и могут иметь формы, описанные, например, в европейском патенте ЕР-А 0516790 или в международной публикации WO-A-9825236. В еще одном варианте осуществления настоящего изобретения, показанном на фиг. 5, только некоторые части слоя резиста 13 содержат темный краситель или пигмент, а некоторые части 18, являющиеся, по существу, прозрачными, содержат краситель/пигмент с низкой концентрацией или вообще не содержат его. При наблюдении с первой стороны (по стрелке Y) металл слоя 12 металла может быть отчетливо виден в областях оставшегося прозрачного резиста 18, в которых отсутствует влияние слоя 17 жидкого кристалла. Эффект изменения цвета может быть виден только в областях 13 резиста, окрашенного в темный цвет. Это показано на фиг. 6. Области 18 прозрачного резиста могут также содержать флуоресцирующее, люминесцирующее или фосфоресцирующее вещество, при этом при обычном освещении слой 12 металла в этих областях может быть виден как металлический, а при ультрафиолетовом освещении области 18 имеют определенный цвет. Флуоресцирующие вещества могут быть использованы в отдельных слоях покрытий из резиста. Например, флуоресцирующее вещество может быть нанесено в виде отдельного слоя покрытия поверх областей 13, 17 резиста. В альтернативном варианте флуоресцирующее вещество может быть нанесено в виде отдельного слоя покрытия на заднюю сторону (вторую сторону) подложки 10 (на поверхность пленки 11 напротив металлизированной поверхности). В тех местах областей 18 прозрачного резиста, в которых имеется флуоресцирующее вещество и покрытие, нанесенное на переднюю сторону или на заднюю сторону подложки 10, цвет флуоресценции этого флуоресцирующего вещества может быть тем же самым, что и цвет флуоресценции вещества, используемого в качестве покрытия, либо отличающимся от него, что позволяет получить различные визуальные эффекты. Флуоресцирующее вещество может также присутствовать в областях 13 темного резиста, в которых цвет флуоресценции этого вещества является тем же самым, что и цвет флуоресценции флуоресцирующего вещества в областях 17 прозрачного резиста и/или в покрытиях на передней стороне или на задней стороне, либо отличающимся от него. Кроме того, в областях 18, в которых металл является видимым под прозрачным резистом 18, в слой металла может быть встроена голографическая структура. Другой эффект, обеспечиваемый посредством настоящего изобретения, заключается в том, что при внеосевом наблюдении цвет жидкого кристалла слегка изменяется при вращении подложки 10. В том случае, когда подложка покрыта снаружи клейким покрытием или покрытием, защищающим от царапин,изменение цвета ослабляется. Пригодным является клей на водной основе, например эмульсия винилацетата. Следовательно, если клейкое покрытие/покрытие, защищающее от царапин, нанесено в виде рисунка или узора, то при внеосевом наблюдении области с покрытием/без покрытия могут выглядеть имею-3 005710 щими различные цвета. Когда при перемещении элемента 10 происходит изменение цвета областей без покрытия, то контраст заметен более отчетливо. Другой эффект, который может быть целесообразно использован, заключается в том, что при растягивании подложки 10 она изменяет цвет (необратимо). Цвет переходит в более длинноволновую область(например, зеленый цвет переходит в красный) и сохраняет свою способность к изменению цвета (например, красный цвет теперь переходит в зеленый при внеосевом наблюдении). Использование флуоресцирующих, люминесцирующих или фосфоресцирующих веществ в прозрачных частях 18 слоя резиста 13 позволяет создавать интересные эффекты. Подложка 10, изготовленная этим способом, может быть нарезана на узкие полоски или разрезана на вставки, фольгу, ленты, полоски или нити для включения их в состав пластмассовых или бумажных подложек согласно известным способам. Несмотря на то что в предпочтительном варианте они являются частично встроенными в бумажную или пластмассовую подложку, они могут быть нанесены на подложку или полностью встроены в нее. Кроме того, для специалистов в данной области техники понятно, что предложенный способ может быть использован в совокупности с существующими технологиями изготовления нити. Примерами пригодных вариантов конструктивного исполнения, которые могут быть использованы, являются, в том числе, те, которые изложены в европейском патенте ЕР-А-516790, в международной публикации WO-A9825236 и в международной публикации WO-A-9928852, но эти примеры не являются ограничивающими. На фиг. 7 показано то, каким образом может быть усовершенствована подложка 10 за счет приклеивания вышеописанной базовой структуры способом ламинирования к другой структуре, а на фиг. 8 показано более обобщенное техническое решение. На фиг. 7 показана вторая машинно-считываемая структура, приклеенная к базовой структуре способом ламинирования. Машинно-считываемая структура содержит полимерную пленку 11, например основу 11 из металлизированного ПЭТ толщиной 12 мкм, которая была подвергнута деметаллизации в выбранных местах. В этом примере вдоль каждого края структуры оставлены две "трамвайные линии" 30, выполненные из металла 12, но возможны и другие варианты из известного уровня техники, продемонстрированные в патентах, ссылка на которые приведена выше. "Трамвайные линии" 30 выполнены таким образом, что при приклеивании готовой структуры к подложке 10 способом ламинирования они совпадают только с металлизированными областями. На "трамвайные линии" 30 может быть нанесен защитный слой 20, предотвращающий коррозию металла вследствие наличия магнитного слоя 21, который наносят после этого. Магнитное вещество наносят только лишь на "трамвайные линии" 30, чтобы не затемнить знаки, сформированные на подложке 10. Пригодным защитным слоем 20 является слой из вещества "VHL31534", поставщиком которого является фирма "Sun Chemical", нанесенный таким образом,чтобы масса покрытия составляла 2 г/м 2. Пригодным магнитным веществом 21 является вещество "FX 1021", поставщиком которого является фирма "Ferron", нанесенное таким образом, чтобы масса покрытия составляла 2-6 г/м 2. На него наносят надлежащий клей 19 для ламинирования, который может быть тем же самым, что и для слоя 16 в предыдущих вариантах конструктивного исполнения. Затем всю структуру приклеивают способом ламинирования к базовой структуре, содержащей слои 11, 12, 13, 16 и 15, для создания готовой подложки 10. Если требуется подложка 10 с высокой долговечностью, то предпочтительным вариантом может являться нанесение на слой полимера жидкого кристалла дополнительного слоя способом ламинирования, что описано в предыдущих примерах. На фиг. 8 показан другой альтернативный вариант формирования машинно-считываемой структуры подложки 10. В этом варианте осуществляют деметаллизацию слоя основы 11 из металлизированного ПЭТ толщиной 12 мкм, создавая надлежащий рисунок 12, и вновь обеспечивают наличие "трамвайных линий" 30, оставленных вдоль каждого края нити. Как описано выше, при процессе деметаллизации используют черный резист 13. Перед нанесением магнитного слоя 21 на цветной, в предпочтительном варианте черный, резист 13 может быть нанесен защитный слой 20. Защитный слой 20 может быть окрашен пигментом, но не является обязательным условием. Пригодные вещества и значения массы покрытий являются теми же самыми, что и приведенные в описании фиг. 7. Наконец, поверх этого приклеивают слой 15 полимера жидкого кристалла способом ламинирования с использованием вышеописанного клея 16 для ламинирования. В обоих приведенных выше примерах магнитное вещество 21 наносят в виде "трамвайных линий",расположенных вдоль обеих кромок нити. Также следует отметить, что магнитное вещество 21 могло быть нанесено на любое из устройств согласно описанным здесь примерам любым способом, поскольку оно не затемняет деметаллизированные области и, следовательно, не затемняет знаки 14. В предпочтительном варианте магнитное вещество наносят на резист 13, 17 или на заднюю сторону пленки 11. Могут быть использованы различные альтернативные варианты конструктивного исполнения. Подложка 10 или изготовленная из нее защитная нить, описанные в любом из приведенных выше вариантов осуществления изобретения, может быть использована в бумаге, снабженной средствами защиты, например в банкнотах.-4 005710 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления подложки (10), содержащий операции, в соответствии с которыми наносят резист (13) по меньшей мере на часть слоя (12) металла на первой стороне, по существу,прозрачной полимерной пленки (11),удаляют металл из областей, не покрытых резистом (13), формируя деметаллизированные области,отличающийся тем, что вышеупомянутый резист (13) окрашен в темный цвет, при этом наносят слой полимерного жидкокристаллического вещества (15) поверх резиста (13) и деметаллизированных областей. 2. Способ по п.1, отличающийся тем, что вышеупомянутый резист (13) содержит краситель или пигмент, который является черным или темным. 3. Способ по п.1, отличающийся тем, что содержит дополнительную операцию нанесения, по существу, прозрачного резиста (15) по меньшей мере на другую часть вышеупомянутого слоя (12) металла. 4. Способ по п.1, отличающийся тем, что операцию удаления металла в процессе деметаллизации осуществляют посредством промывки едкой щелочью. 5. Способ по п.1, отличающийся тем, что посредством вышеупомянутых деметаллизированных областей формируют негативные знаки (14). 6. Способ по п.1, отличающийся тем, что посредством областей, покрытых вышеупомянутым резистом, формируют позитивные знаки (14). 7. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом нанесения покрытия. 8. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом переноса. 9. Способ по п.1, отличающийся тем, что нанесение вышеупомянутого слоя (15) полимерного жидкого кристалла осуществляют способом ламинирования. 10. Способ по п.1, отличающийся тем, что вышеупомянутый резист (13) содержит проводящее вещество для создания машинно-считываемого проводящего слоя. 11. Способ по п.1, отличающийся тем, что резист (13) содержит магнитное вещество для создания машинно-считываемого магнитного слоя. 12. Способ по п.1, отличающийся тем, что поверх резиста (13) расположено магнитное вещество в виде непрерывного или прерывистого слоя. 13. Способ по п.1, отличающийся тем, что на второй стороне полимерной пленки (11) расположено магнитное вещество в виде непрерывного или прерывистого слоя. 14. Способ по п.1, отличающийся тем, что резист (13) содержит множество различных цветов. 15. Способ по п.1, отличающийся тем, что имеется встроенная голографическая структура. 16. Способ по п.1, отличающийся тем, что в состав вышеупомянутого резиста (13) входит флуоресцирующее, люминесцирующее и/или фосфоресцирующее вещество. 17. Способ по п.1, отличающийся тем, что в состав вышеупомянутого прозрачного резиста (18) входит флуоресцирующее, люминесцирующее и/или фосфоресцирующее вещество. 18. Способ по п.1, отличающийся тем, что в состав слоя, расположенного поверх резиста (13, 18),входит флуоресцирующее вещество. 19. Способ по п.1, отличающийся тем, что в состав слоя, расположенного на второй стороне пленки(11), входит флуоресцирующее вещество. 20. Способ по п.1, отличающийся тем, что содержит дополнительную операцию приклеивания ко второй стороне пленки (11) способом ламинирования машинно-считываемой структуры, содержащей частично металлизированную или деметаллизированную полимерную пленку (11), имеющую непрерывную полоску (30) из металла (12) вдоль каждой кромки, совпадающей с областями металла, покрытого резистом, при этом в вышеупомянутых непрерывных полосках имеется магнитное вещество. 21. Подложка (10), созданная способом по п.1. 22. Вставка, фольга, лента, полоска или нить, созданная из подложки (10) по п.21. 23. Бумага со средствами защиты, содержащая по меньшей мере один элемент из вставки, фольги,ленты, полоски или нити по п.22. 24. Банкнота, изготовленная из бумаги со средствами защиты по п.23.

МПК / Метки

МПК: B41M 3/14, B42D 15/00, D21H 21/42

Метки: способы, усовершенствованные, изготовления, подложек
