Пространственно регулируемый рычаг

Номер патента: 25067

Опубликовано: 30.11.2016

Авторы: Ваноуцек Джан, Ванек Вацлав

Скачать PDF файл.

Формула / Реферат

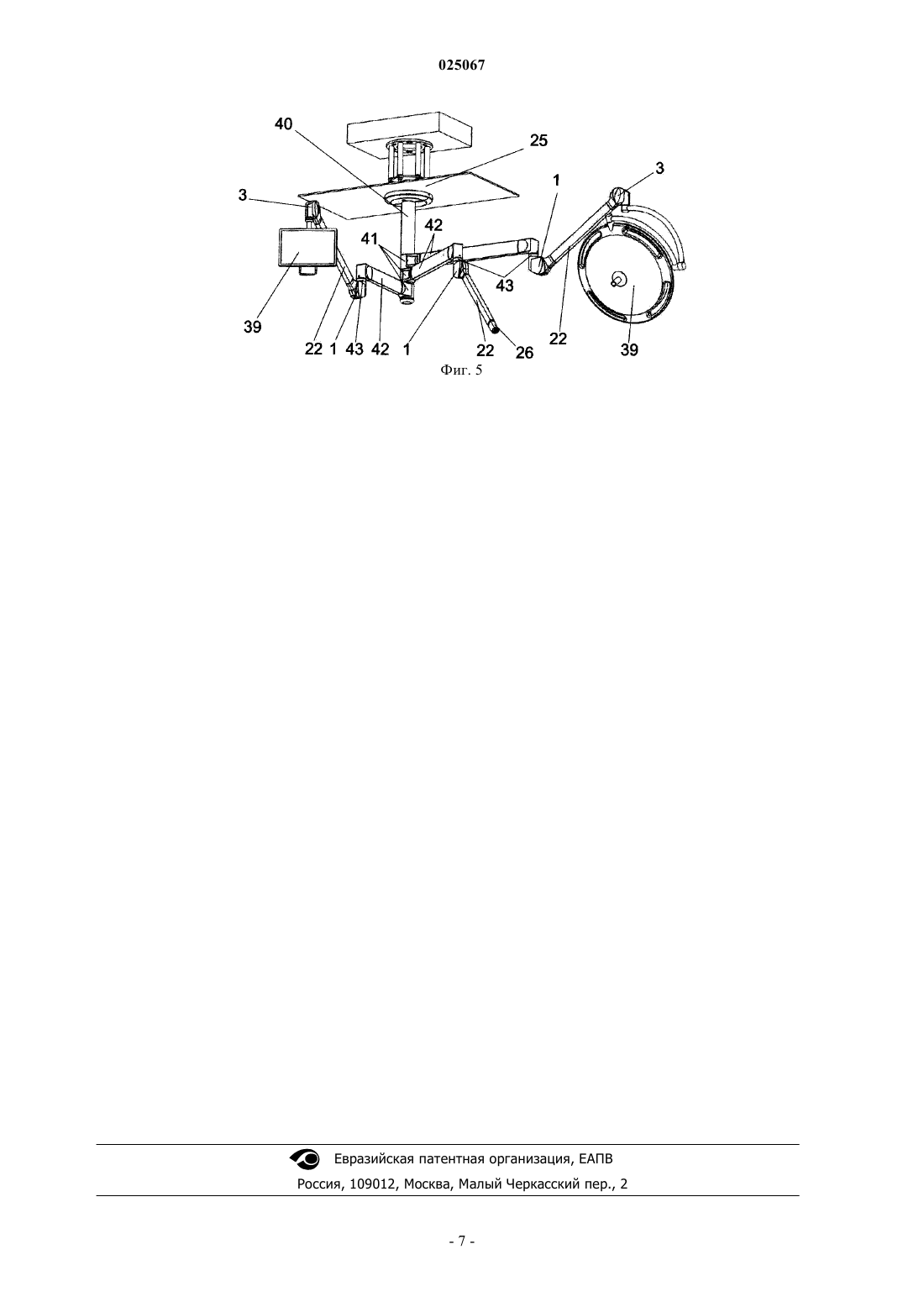

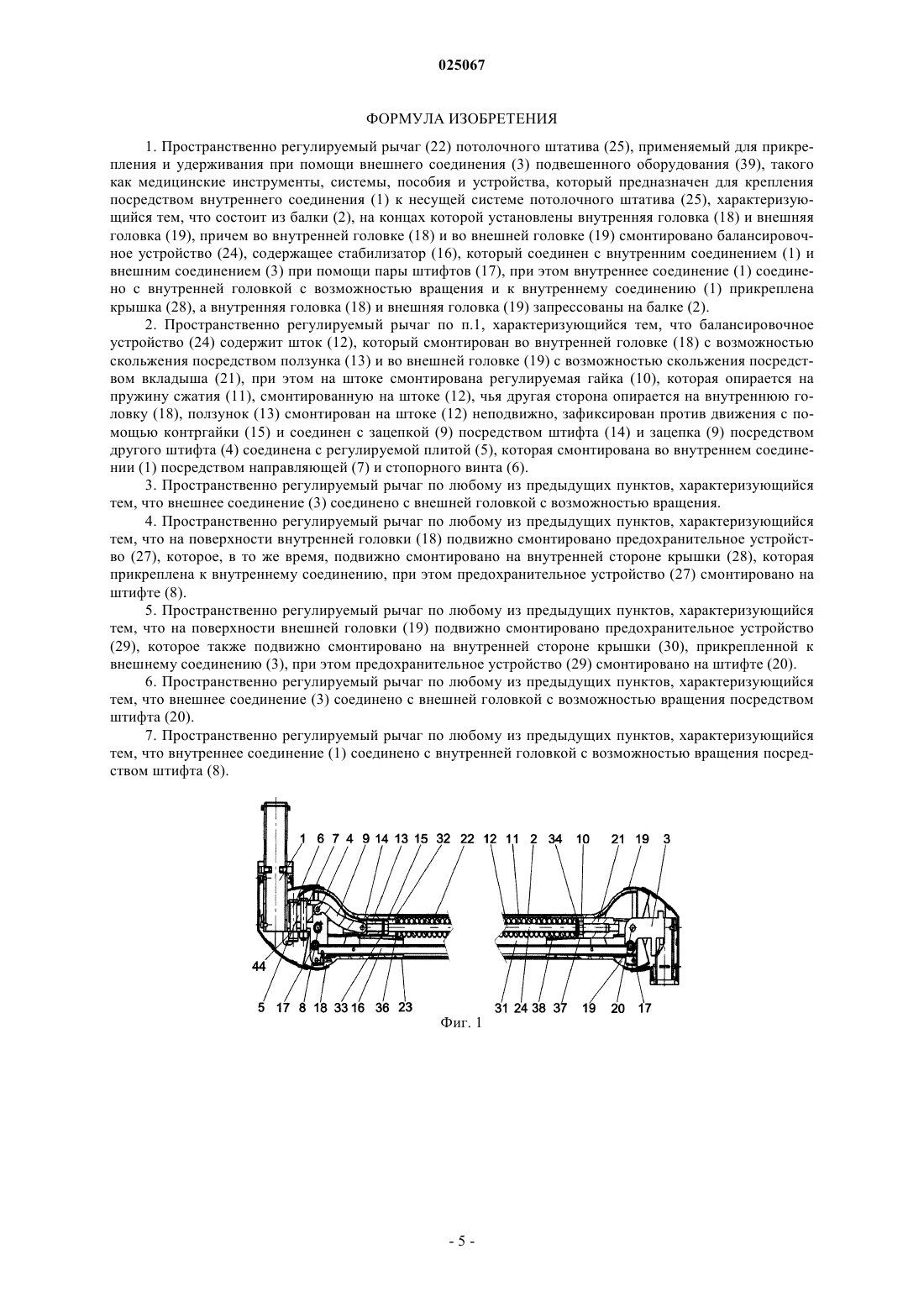

1. Пространственно регулируемый рычаг (22) потолочного штатива (25), применяемый для прикрепления и удерживания при помощи внешнего соединения (3) подвешенного оборудования (39), такого как медицинские инструменты, системы, пособия и устройства, который предназначен для крепления посредством внутреннего соединения (1) к несущей системе потолочного штатива (25), характеризующийся тем, что состоит из балки (2), на концах которой установлены внутренняя головка (18) и внешняя головка (19), причем во внутренней головке (18) и во внешней головке (19) смонтировано балансировочное устройство (24), содержащее стабилизатор (16), который соединен с внутренним соединением (1) и внешним соединением (3) при помощи пары штифтов (17), при этом внутреннее соединение (1) соединено с внутренней головкой с возможностью вращения и к внутреннему соединению (1) прикреплена крышка (28), а внутренняя головка (18) и внешняя головка (19) запрессованы на балке (2).

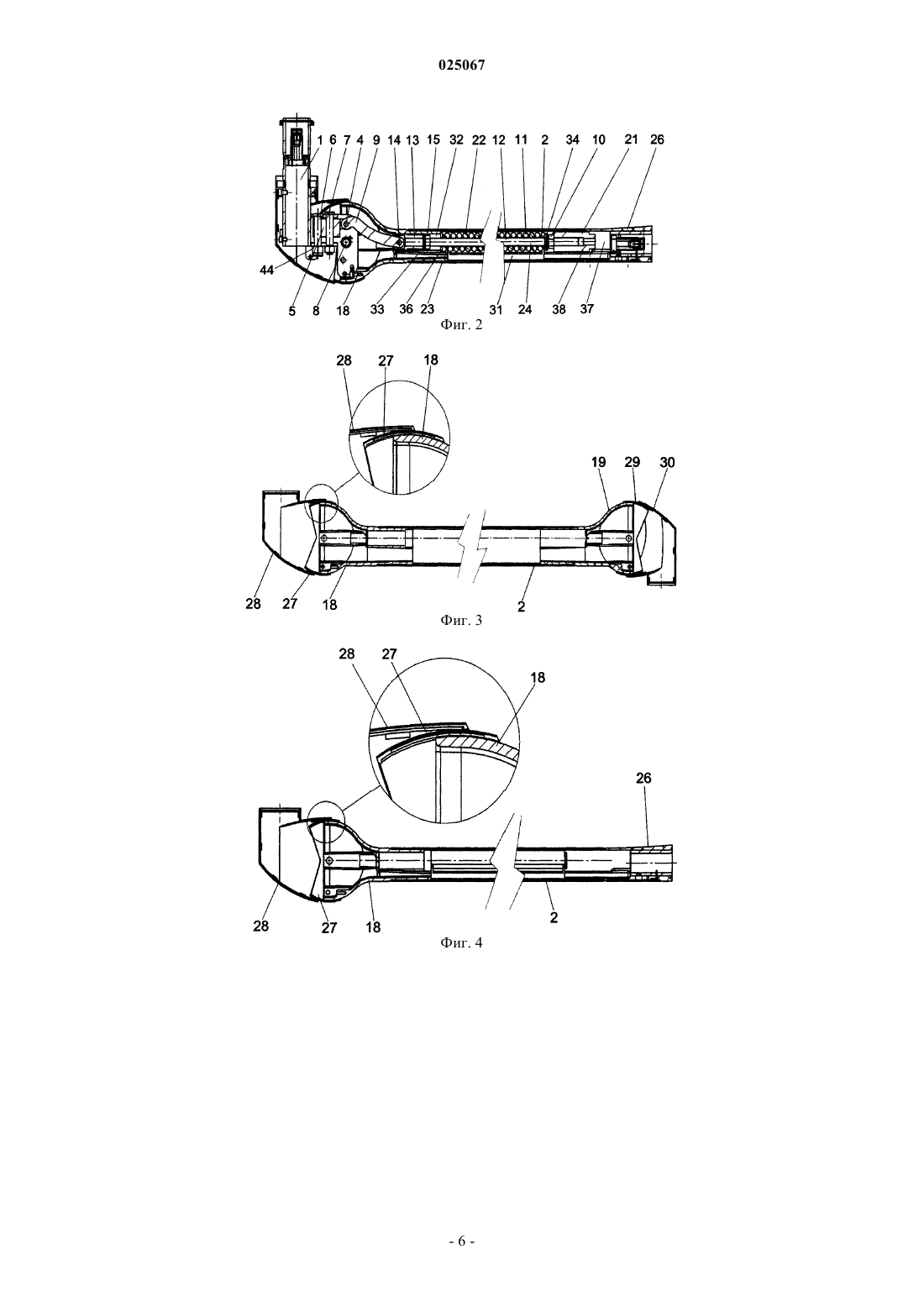

2. Пространственно регулируемый рычаг по п.1, характеризующийся тем, что балансировочное устройство (24) содержит шток (12), который смонтирован во внутренней головке (18) с возможностью скольжения посредством ползунка (13) и во внешней головке (19) с возможностью скольжения посредством вкладыша (21), при этом на штоке смонтирована регулируемая гайка (10), которая опирается на пружину сжатия (11), смонтированную на штоке (12), чья другая сторона опирается на внутреннюю головку (18), ползунок (13) смонтирован на штоке (12) неподвижно, зафиксирован против движения с помощью контргайки (15) и соединен с зацепкой (9) посредством штифта (14) и зацепка (9) посредством другого штифта (4) соединена с регулируемой плитой (5), которая смонтирована во внутреннем соединении (1) посредством направляющей (7) и стопорного винта (6).

3. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внешнее соединение (3) соединено с внешней головкой с возможностью вращения.

4. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что на поверхности внутренней головки (18) подвижно смонтировано предохранительное устройство (27), которое, в то же время, подвижно смонтировано на внутренней стороне крышки (28), которая прикреплена к внутреннему соединению, при этом предохранительное устройство (27) смонтировано на штифте (8).

5. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что на поверхности внешней головки (19) подвижно смонтировано предохранительное устройство (29), которое также подвижно смонтировано на внутренней стороне крышки (30), прикрепленной к внешнему соединению (3), при этом предохранительное устройство (29) смонтировано на штифте (20).

6. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внешнее соединение (3) соединено с внешней головкой с возможностью вращения посредством штифта (20).

7. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внутреннее соединение (1) соединено с внутренней головкой с возможностью вращения посредством штифта (8).

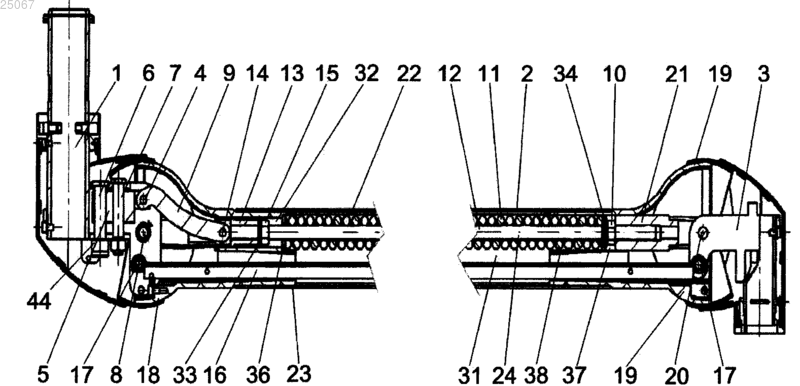

Рисунок 1

Текст

Смотреть все

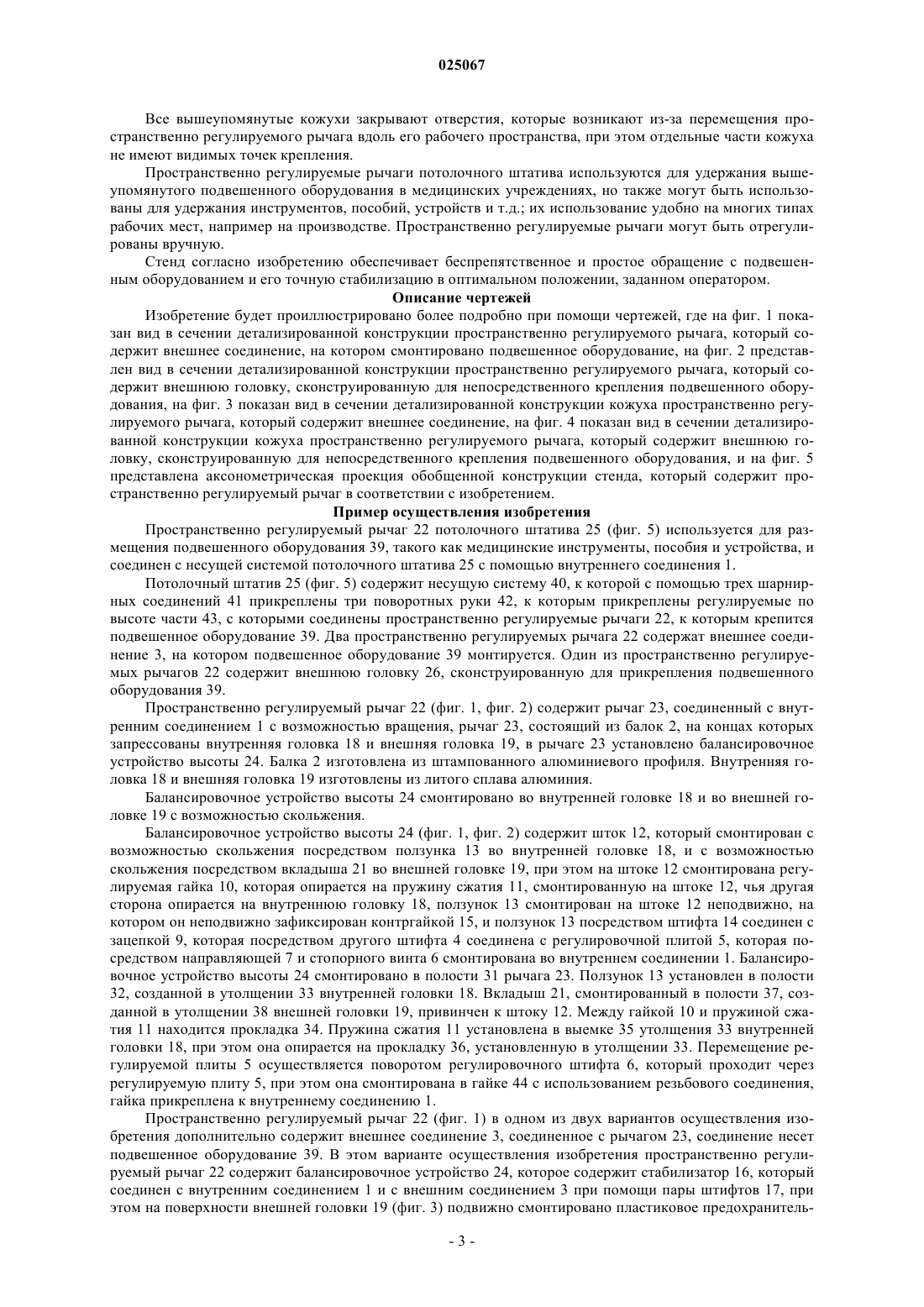

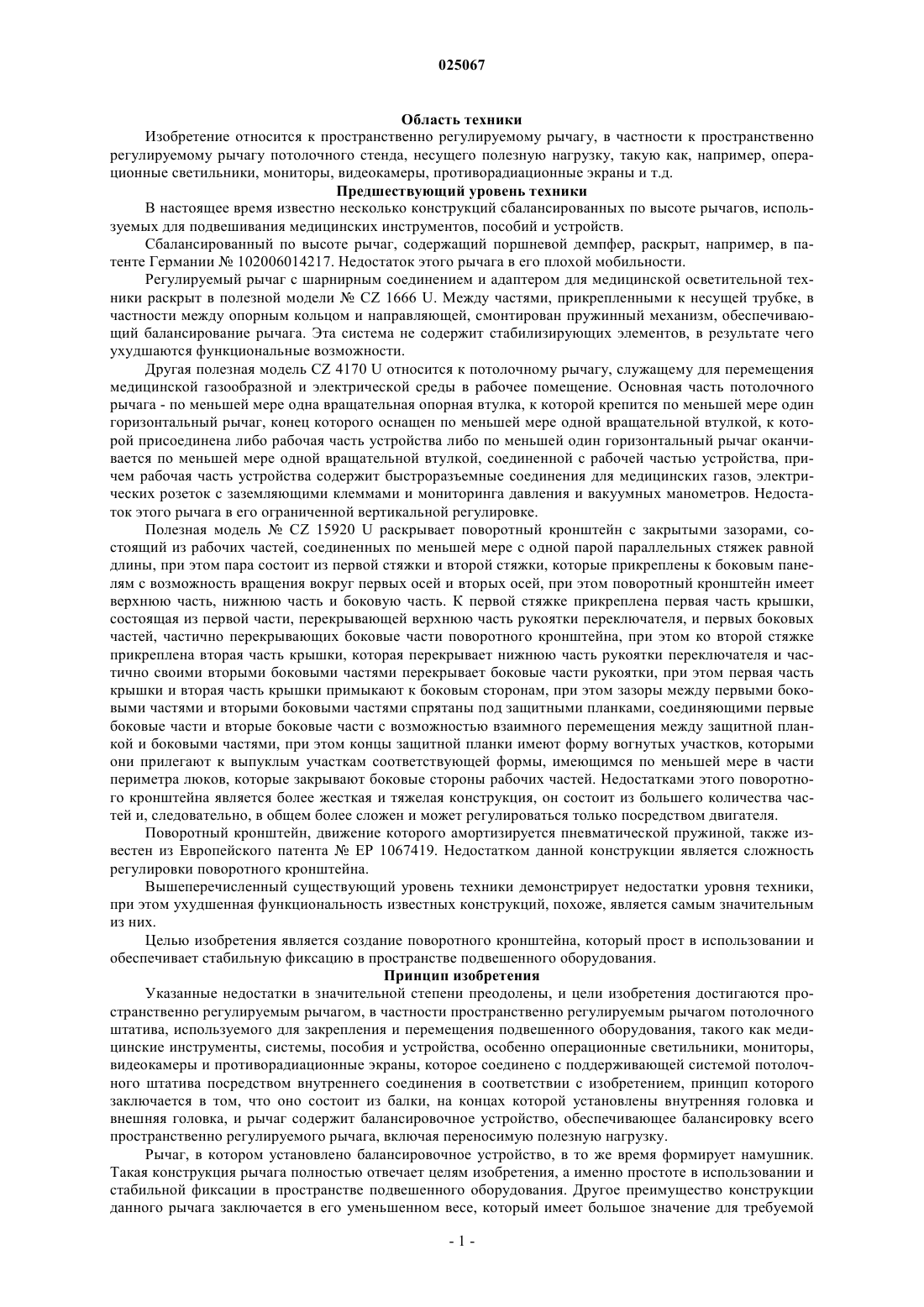

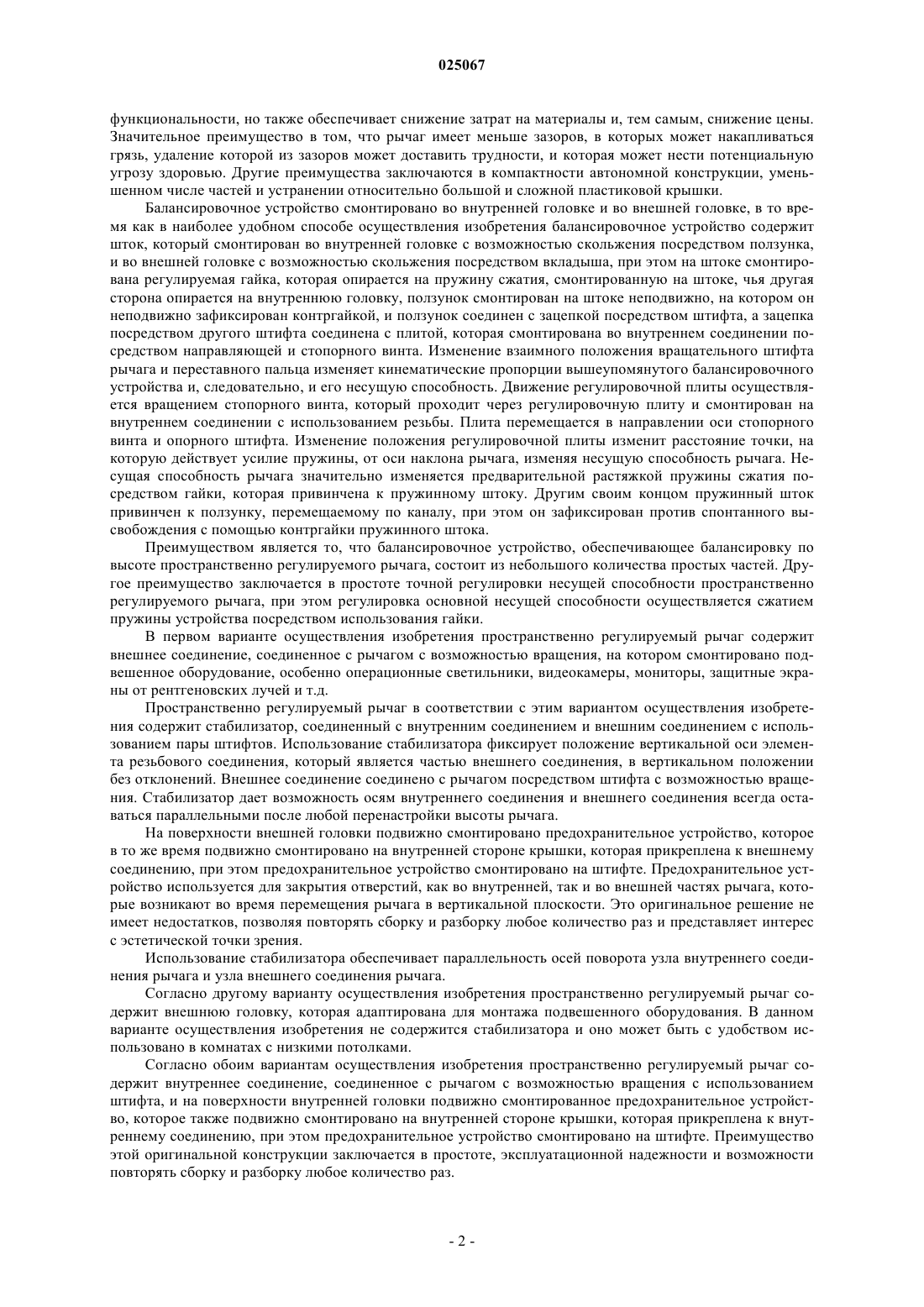

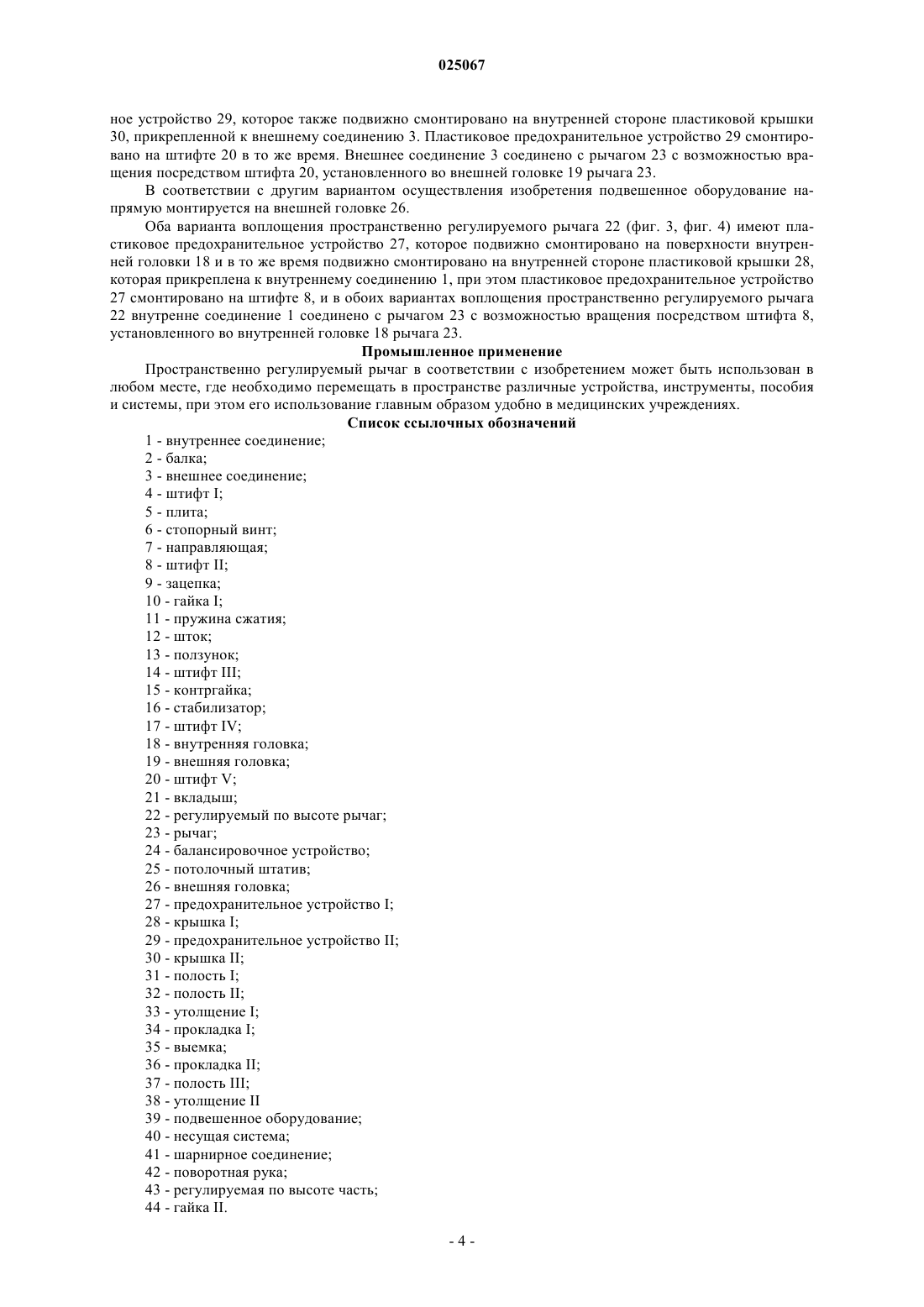

Пространственно регулируемый рычаг потолочного штатива, применяемый для прикрепления и удерживания подвешенного оборудования, такого как медицинские инструменты, системы,пособия и устройства, который прикреплен посредством внутреннего соединения (1) к несущей системе (40) потолочного штатива (25) и который содержит рычаг (23), соединенный с внутренним соединением (1) с возможностью вращения, состоящий из балки (2), на концах которой установлены внутренняя головка (18) и внешняя головка (19), и рычаг (23) содержит балансировочное устройство (24). Область техники Изобретение относится к пространственно регулируемому рычагу, в частности к пространственно регулируемому рычагу потолочного стенда, несущего полезную нагрузку, такую как, например, операционные светильники, мониторы, видеокамеры, противорадиационные экраны и т.д. Предшествующий уровень техники В настоящее время известно несколько конструкций сбалансированных по высоте рычагов, используемых для подвешивания медицинских инструментов, пособий и устройств. Сбалансированный по высоте рычаг, содержащий поршневой демпфер, раскрыт, например, в патенте Германии 102006014217. Недостаток этого рычага в его плохой мобильности. Регулируемый рычаг с шарнирным соединением и адаптером для медицинской осветительной техники раскрыт в полезной моделиCZ 1666 U. Между частями, прикрепленными к несущей трубке, в частности между опорным кольцом и направляющей, смонтирован пружинный механизм, обеспечивающий балансирование рычага. Эта система не содержит стабилизирующих элементов, в результате чего ухудшаются функциональные возможности. Другая полезная модель CZ 4170 U относится к потолочному рычагу, служащему для перемещения медицинской газообразной и электрической среды в рабочее помещение. Основная часть потолочного рычага - по меньшей мере одна вращательная опорная втулка, к которой крепится по меньшей мере один горизонтальный рычаг, конец которого оснащен по меньшей мере одной вращательной втулкой, к которой присоединена либо рабочая часть устройства либо по меньшей один горизонтальный рычаг оканчивается по меньшей мере одной вращательной втулкой, соединенной с рабочей частью устройства, причем рабочая часть устройства содержит быстроразъемные соединения для медицинских газов, электрических розеток с заземляющими клеммами и мониторинга давления и вакуумных манометров. Недостаток этого рычага в его ограниченной вертикальной регулировке. Полезная модельCZ 15920 U раскрывает поворотный кронштейн с закрытыми зазорами, состоящий из рабочих частей, соединенных по меньшей мере с одной парой параллельных стяжек равной длины, при этом пара состоит из первой стяжки и второй стяжки, которые прикреплены к боковым панелям с возможность вращения вокруг первых осей и вторых осей, при этом поворотный кронштейн имеет верхнюю часть, нижнюю часть и боковую часть. К первой стяжке прикреплена первая часть крышки,состоящая из первой части, перекрывающей верхнюю часть рукоятки переключателя, и первых боковых частей, частично перекрывающих боковые части поворотного кронштейна, при этом ко второй стяжке прикреплена вторая часть крышки, которая перекрывает нижнюю часть рукоятки переключателя и частично своими вторыми боковыми частями перекрывает боковые части рукоятки, при этом первая часть крышки и вторая часть крышки примыкают к боковым сторонам, при этом зазоры между первыми боковыми частями и вторыми боковыми частями спрятаны под защитными планками, соединяющими первые боковые части и вторые боковые части с возможностью взаимного перемещения между защитной планкой и боковыми частями, при этом концы защитной планки имеют форму вогнутых участков, которыми они прилегают к выпуклым участкам соответствующей формы, имеющимся по меньшей мере в части периметра люков, которые закрывают боковые стороны рабочих частей. Недостатками этого поворотного кронштейна является более жесткая и тяжелая конструкция, он состоит из большего количества частей и, следовательно, в общем более сложен и может регулироваться только посредством двигателя. Поворотный кронштейн, движение которого амортизируется пневматической пружиной, также известен из Европейского патентаEP 1067419. Недостатком данной конструкции является сложность регулировки поворотного кронштейна. Вышеперечисленный существующий уровень техники демонстрирует недостатки уровня техники,при этом ухудшенная функциональность известных конструкций, похоже, является самым значительным из них. Целью изобретения является создание поворотного кронштейна, который прост в использовании и обеспечивает стабильную фиксацию в пространстве подвешенного оборудования. Принцип изобретения Указанные недостатки в значительной степени преодолены, и цели изобретения достигаются пространственно регулируемым рычагом, в частности пространственно регулируемым рычагом потолочного штатива, используемого для закрепления и перемещения подвешенного оборудования, такого как медицинские инструменты, системы, пособия и устройства, особенно операционные светильники, мониторы,видеокамеры и противорадиационные экраны, которое соединено с поддерживающей системой потолочного штатива посредством внутреннего соединения в соответствии с изобретением, принцип которого заключается в том, что оно состоит из балки, на концах которой установлены внутренняя головка и внешняя головка, и рычаг содержит балансировочное устройство, обеспечивающее балансировку всего пространственно регулируемого рычага, включая переносимую полезную нагрузку. Рычаг, в котором установлено балансировочное устройство, в то же время формирует намушник. Такая конструкция рычага полностью отвечает целям изобретения, а именно простоте в использовании и стабильной фиксации в пространстве подвешенного оборудования. Другое преимущество конструкции данного рычага заключается в его уменьшенном весе, который имеет большое значение для требуемой функциональности, но также обеспечивает снижение затрат на материалы и, тем самым, снижение цены. Значительное преимущество в том, что рычаг имеет меньше зазоров, в которых может накапливаться грязь, удаление которой из зазоров может доставить трудности, и которая может нести потенциальную угрозу здоровью. Другие преимущества заключаются в компактности автономной конструкции, уменьшенном числе частей и устранении относительно большой и сложной пластиковой крышки. Балансировочное устройство смонтировано во внутренней головке и во внешней головке, в то время как в наиболее удобном способе осуществления изобретения балансировочное устройство содержит шток, который смонтирован во внутренней головке с возможностью скольжения посредством ползунка,и во внешней головке с возможностью скольжения посредством вкладыша, при этом на штоке смонтирована регулируемая гайка, которая опирается на пружину сжатия, смонтированную на штоке, чья другая сторона опирается на внутреннюю головку, ползунок смонтирован на штоке неподвижно, на котором он неподвижно зафиксирован контргайкой, и ползунок соединен с зацепкой посредством штифта, а зацепка посредством другого штифта соединена с плитой, которая смонтирована во внутреннем соединении посредством направляющей и стопорного винта. Изменение взаимного положения вращательного штифта рычага и переставного пальца изменяет кинематические пропорции вышеупомянутого балансировочного устройства и, следовательно, и его несущую способность. Движение регулировочной плиты осуществляется вращением стопорного винта, который проходит через регулировочную плиту и смонтирован на внутреннем соединении с использованием резьбы. Плита перемещается в направлении оси стопорного винта и опорного штифта. Изменение положения регулировочной плиты изменит расстояние точки, на которую действует усилие пружины, от оси наклона рычага, изменяя несущую способность рычага. Несущая способность рычага значительно изменяется предварительной растяжкой пружины сжатия посредством гайки, которая привинчена к пружинному штоку. Другим своим концом пружинный шток привинчен к ползунку, перемещаемому по каналу, при этом он зафиксирован против спонтанного высвобождения с помощью контргайки пружинного штока. Преимуществом является то, что балансировочное устройство, обеспечивающее балансировку по высоте пространственно регулируемого рычага, состоит из небольшого количества простых частей. Другое преимущество заключается в простоте точной регулировки несущей способности пространственно регулируемого рычага, при этом регулировка основной несущей способности осуществляется сжатием пружины устройства посредством использования гайки. В первом варианте осуществления изобретения пространственно регулируемый рычаг содержит внешнее соединение, соединенное с рычагом с возможностью вращения, на котором смонтировано подвешенное оборудование, особенно операционные светильники, видеокамеры, мониторы, защитные экраны от рентгеновских лучей и т.д. Пространственно регулируемый рычаг в соответствии с этим вариантом осуществления изобретения содержит стабилизатор, соединенный с внутренним соединением и внешним соединением с использованием пары штифтов. Использование стабилизатора фиксирует положение вертикальной оси элемента резьбового соединения, который является частью внешнего соединения, в вертикальном положении без отклонений. Внешнее соединение соединено с рычагом посредством штифта с возможностью вращения. Стабилизатор дает возможность осям внутреннего соединения и внешнего соединения всегда оставаться параллельными после любой перенастройки высоты рычага. На поверхности внешней головки подвижно смонтировано предохранительное устройство, которое в то же время подвижно смонтировано на внутренней стороне крышки, которая прикреплена к внешнему соединению, при этом предохранительное устройство смонтировано на штифте. Предохранительное устройство используется для закрытия отверстий, как во внутренней, так и во внешней частях рычага, которые возникают во время перемещения рычага в вертикальной плоскости. Это оригинальное решение не имеет недостатков, позволяя повторять сборку и разборку любое количество раз и представляет интерес с эстетической точки зрения. Использование стабилизатора обеспечивает параллельность осей поворота узла внутреннего соединения рычага и узла внешнего соединения рычага. Согласно другому варианту осуществления изобретения пространственно регулируемый рычаг содержит внешнюю головку, которая адаптирована для монтажа подвешенного оборудования. В данном варианте осуществления изобретения не содержится стабилизатора и оно может быть с удобством использовано в комнатах с низкими потолками. Согласно обоим вариантам осуществления изобретения пространственно регулируемый рычаг содержит внутреннее соединение, соединенное с рычагом с возможностью вращения с использованием штифта, и на поверхности внутренней головки подвижно смонтированное предохранительное устройство, которое также подвижно смонтировано на внутренней стороне крышки, которая прикреплена к внутреннему соединению, при этом предохранительное устройство смонтировано на штифте. Преимущество этой оригинальной конструкции заключается в простоте, эксплуатационной надежности и возможности повторять сборку и разборку любое количество раз. Все вышеупомянутые кожухи закрывают отверстия, которые возникают из-за перемещения пространственно регулируемого рычага вдоль его рабочего пространства, при этом отдельные части кожуха не имеют видимых точек крепления. Пространственно регулируемые рычаги потолочного штатива используются для удержания вышеупомянутого подвешенного оборудования в медицинских учреждениях, но также могут быть использованы для удержания инструментов, пособий, устройств и т.д.; их использование удобно на многих типах рабочих мест, например на производстве. Пространственно регулируемые рычаги могут быть отрегулированы вручную. Стенд согласно изобретению обеспечивает беспрепятственное и простое обращение с подвешенным оборудованием и его точную стабилизацию в оптимальном положении, заданном оператором. Описание чертежей Изобретение будет проиллюстрировано более подробно при помощи чертежей, где на фиг. 1 показан вид в сечении детализированной конструкции пространственно регулируемого рычага, который содержит внешнее соединение, на котором смонтировано подвешенное оборудование, на фиг. 2 представлен вид в сечении детализированной конструкции пространственно регулируемого рычага, который содержит внешнюю головку, сконструированную для непосредственного крепления подвешенного оборудования, на фиг. 3 показан вид в сечении детализированной конструкции кожуха пространственно регулируемого рычага, который содержит внешнее соединение, на фиг. 4 показан вид в сечении детализированной конструкции кожуха пространственно регулируемого рычага, который содержит внешнюю головку, сконструированную для непосредственного крепления подвешенного оборудования, и на фиг. 5 представлена аксонометрическая проекция обобщенной конструкции стенда, который содержит пространственно регулируемый рычаг в соответствии с изобретением. Пример осуществления изобретения Пространственно регулируемый рычаг 22 потолочного штатива 25 (фиг. 5) используется для размещения подвешенного оборудования 39, такого как медицинские инструменты, пособия и устройства, и соединен с несущей системой потолочного штатива 25 с помощью внутреннего соединения 1. Потолочный штатив 25 (фиг. 5) содержит несущую систему 40, к которой с помощью трех шарнирных соединений 41 прикреплены три поворотных руки 42, к которым прикреплены регулируемые по высоте части 43, с которыми соединены пространственно регулируемые рычаги 22, к которым крепится подвешенное оборудование 39. Два пространственно регулируемых рычага 22 содержат внешнее соединение 3, на котором подвешенное оборудование 39 монтируется. Один из пространственно регулируемых рычагов 22 содержит внешнюю головку 26, сконструированную для прикрепления подвешенного оборудования 39. Пространственно регулируемый рычаг 22 (фиг. 1, фиг. 2) содержит рычаг 23, соединенный с внутренним соединением 1 с возможностью вращения, рычаг 23, состоящий из балок 2, на концах которых запрессованы внутренняя головка 18 и внешняя головка 19, в рычаге 23 установлено балансировочное устройство высоты 24. Балка 2 изготовлена из штампованного алюминиевого профиля. Внутренняя головка 18 и внешняя головка 19 изготовлены из литого сплава алюминия. Балансировочное устройство высоты 24 смонтировано во внутренней головке 18 и во внешней головке 19 с возможностью скольжения. Балансировочное устройство высоты 24 (фиг. 1, фиг. 2) содержит шток 12, который смонтирован с возможностью скольжения посредством ползунка 13 во внутренней головке 18, и с возможностью скольжения посредством вкладыша 21 во внешней головке 19, при этом на штоке 12 смонтирована регулируемая гайка 10, которая опирается на пружину сжатия 11, смонтированную на штоке 12, чья другая сторона опирается на внутреннюю головку 18, ползунок 13 смонтирован на штоке 12 неподвижно, на котором он неподвижно зафиксирован контргайкой 15, и ползунок 13 посредством штифта 14 соединен с зацепкой 9, которая посредством другого штифта 4 соединена с регулировочной плитой 5, которая посредством направляющей 7 и стопорного винта 6 смонтирована во внутреннем соединении 1. Балансировочное устройство высоты 24 смонтировано в полости 31 рычага 23. Ползунок 13 установлен в полости 32, созданной в утолщении 33 внутренней головки 18. Вкладыш 21, смонтированный в полости 37, созданной в утолщении 38 внешней головки 19, привинчен к штоку 12. Между гайкой 10 и пружиной сжатия 11 находится прокладка 34. Пружина сжатия 11 установлена в выемке 35 утолщения 33 внутренней головки 18, при этом она опирается на прокладку 36, установленную в утолщении 33. Перемещение регулируемой плиты 5 осуществляется поворотом регулировочного штифта 6, который проходит через регулируемую плиту 5, при этом она смонтирована в гайке 44 с использованием резьбового соединения,гайка прикреплена к внутреннему соединению 1. Пространственно регулируемый рычаг 22 (фиг. 1) в одном из двух вариантов осуществления изобретения дополнительно содержит внешнее соединение 3, соединенное с рычагом 23, соединение несет подвешенное оборудование 39. В этом варианте осуществления изобретения пространственно регулируемый рычаг 22 содержит балансировочное устройство 24, которое содержит стабилизатор 16, который соединен с внутренним соединением 1 и с внешним соединением 3 при помощи пары штифтов 17, при этом на поверхности внешней головки 19 (фиг. 3) подвижно смонтировано пластиковое предохранитель-3 025067 ное устройство 29, которое также подвижно смонтировано на внутренней стороне пластиковой крышки 30, прикрепленной к внешнему соединению 3. Пластиковое предохранительное устройство 29 смонтировано на штифте 20 в то же время. Внешнее соединение 3 соединено с рычагом 23 с возможностью вращения посредством штифта 20, установленного во внешней головке 19 рычага 23. В соответствии с другим вариантом осуществления изобретения подвешенное оборудование напрямую монтируется на внешней головке 26. Оба варианта воплощения пространственно регулируемого рычага 22 (фиг. 3, фиг. 4) имеют пластиковое предохранительное устройство 27, которое подвижно смонтировано на поверхности внутренней головки 18 и в то же время подвижно смонтировано на внутренней стороне пластиковой крышки 28,которая прикреплена к внутреннему соединению 1, при этом пластиковое предохранительное устройство 27 смонтировано на штифте 8, и в обоих вариантах воплощения пространственно регулируемого рычага 22 внутренне соединение 1 соединено с рычагом 23 с возможностью вращения посредством штифта 8,установленного во внутренней головке 18 рычага 23. Промышленное применение Пространственно регулируемый рычаг в соответствии с изобретением может быть использован в любом месте, где необходимо перемещать в пространстве различные устройства, инструменты, пособия и системы, при этом его использование главным образом удобно в медицинских учреждениях. Список ссылочных обозначений 1 - внутреннее соединение; 2 - балка; 3 - внешнее соединение; 4 - штифт I; 5 - плита; 6 - стопорный винт; 7 - направляющая; 8 - штифт II; 9 - зацепка; 10 - гайка I; 11 - пружина сжатия; 12 - шток; 13 - ползунок; 14 - штифт III; 15 - контргайка; 16 - стабилизатор; 17 - штифт IV; 18 - внутренняя головка; 19 - внешняя головка; 20 - штифт V; 21 - вкладыш; 22 - регулируемый по высоте рычаг; 23 - рычаг; 24 - балансировочное устройство; 25 - потолочный штатив; 26 - внешняя головка; 27 - предохранительное устройство I; 28 - крышка I; 29 - предохранительное устройство II; 30 - крышка II; 31 - полость I; 32 - полость II; 33 - утолщение I; 34 - прокладка I; 35 - выемка; 36 - прокладка II; 37 - полость III; 38 - утолщение II 39 - подвешенное оборудование; 40 - несущая система; 41 - шарнирное соединение; 42 - поворотная рука; 43 - регулируемая по высоте часть; 44 - гайка II. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пространственно регулируемый рычаг (22) потолочного штатива (25), применяемый для прикрепления и удерживания при помощи внешнего соединения (3) подвешенного оборудования (39), такого как медицинские инструменты, системы, пособия и устройства, который предназначен для крепления посредством внутреннего соединения (1) к несущей системе потолочного штатива (25), характеризующийся тем, что состоит из балки (2), на концах которой установлены внутренняя головка (18) и внешняя головка (19), причем во внутренней головке (18) и во внешней головке (19) смонтировано балансировочное устройство (24), содержащее стабилизатор (16), который соединен с внутренним соединением (1) и внешним соединением (3) при помощи пары штифтов (17), при этом внутреннее соединение (1) соединено с внутренней головкой с возможностью вращения и к внутреннему соединению (1) прикреплена крышка (28), а внутренняя головка (18) и внешняя головка (19) запрессованы на балке (2). 2. Пространственно регулируемый рычаг по п.1, характеризующийся тем, что балансировочное устройство (24) содержит шток (12), который смонтирован во внутренней головке (18) с возможностью скольжения посредством ползунка (13) и во внешней головке (19) с возможностью скольжения посредством вкладыша (21), при этом на штоке смонтирована регулируемая гайка (10), которая опирается на пружину сжатия (11), смонтированную на штоке (12), чья другая сторона опирается на внутреннюю головку (18), ползунок (13) смонтирован на штоке (12) неподвижно, зафиксирован против движения с помощью контргайки (15) и соединен с зацепкой (9) посредством штифта (14) и зацепка (9) посредством другого штифта (4) соединена с регулируемой плитой (5), которая смонтирована во внутреннем соединении (1) посредством направляющей (7) и стопорного винта (6). 3. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внешнее соединение (3) соединено с внешней головкой с возможностью вращения. 4. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что на поверхности внутренней головки (18) подвижно смонтировано предохранительное устройство (27), которое, в то же время, подвижно смонтировано на внутренней стороне крышки (28), которая прикреплена к внутреннему соединению, при этом предохранительное устройство (27) смонтировано на штифте (8). 5. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что на поверхности внешней головки (19) подвижно смонтировано предохранительное устройство(29), которое также подвижно смонтировано на внутренней стороне крышки (30), прикрепленной к внешнему соединению (3), при этом предохранительное устройство (29) смонтировано на штифте (20). 6. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внешнее соединение (3) соединено с внешней головкой с возможностью вращения посредством штифта (20). 7. Пространственно регулируемый рычаг по любому из предыдущих пунктов, характеризующийся тем, что внутреннее соединение (1) соединено с внутренней головкой с возможностью вращения посредством штифта (8).

МПК / Метки

МПК: A61B 19/00, F16M 11/04, F16M 11/10

Метки: регулируемый, пространственно, рычаг
