Регулируемый сборно-разборный пол

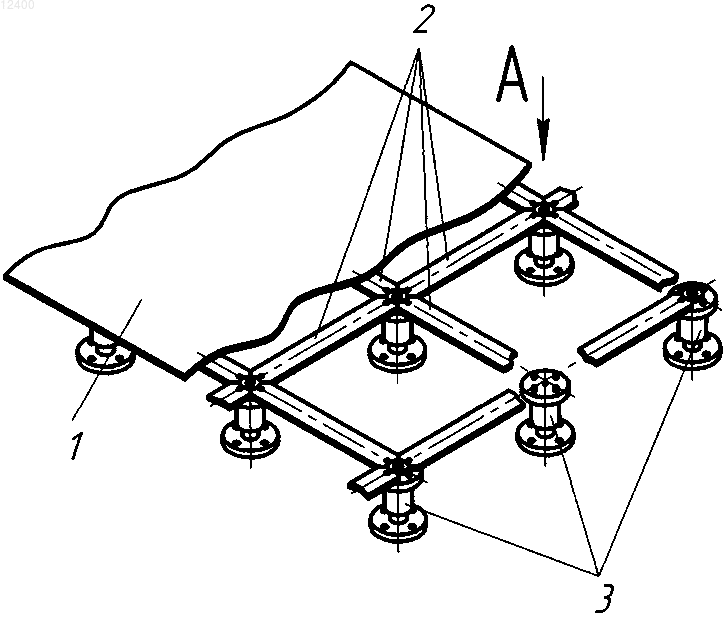

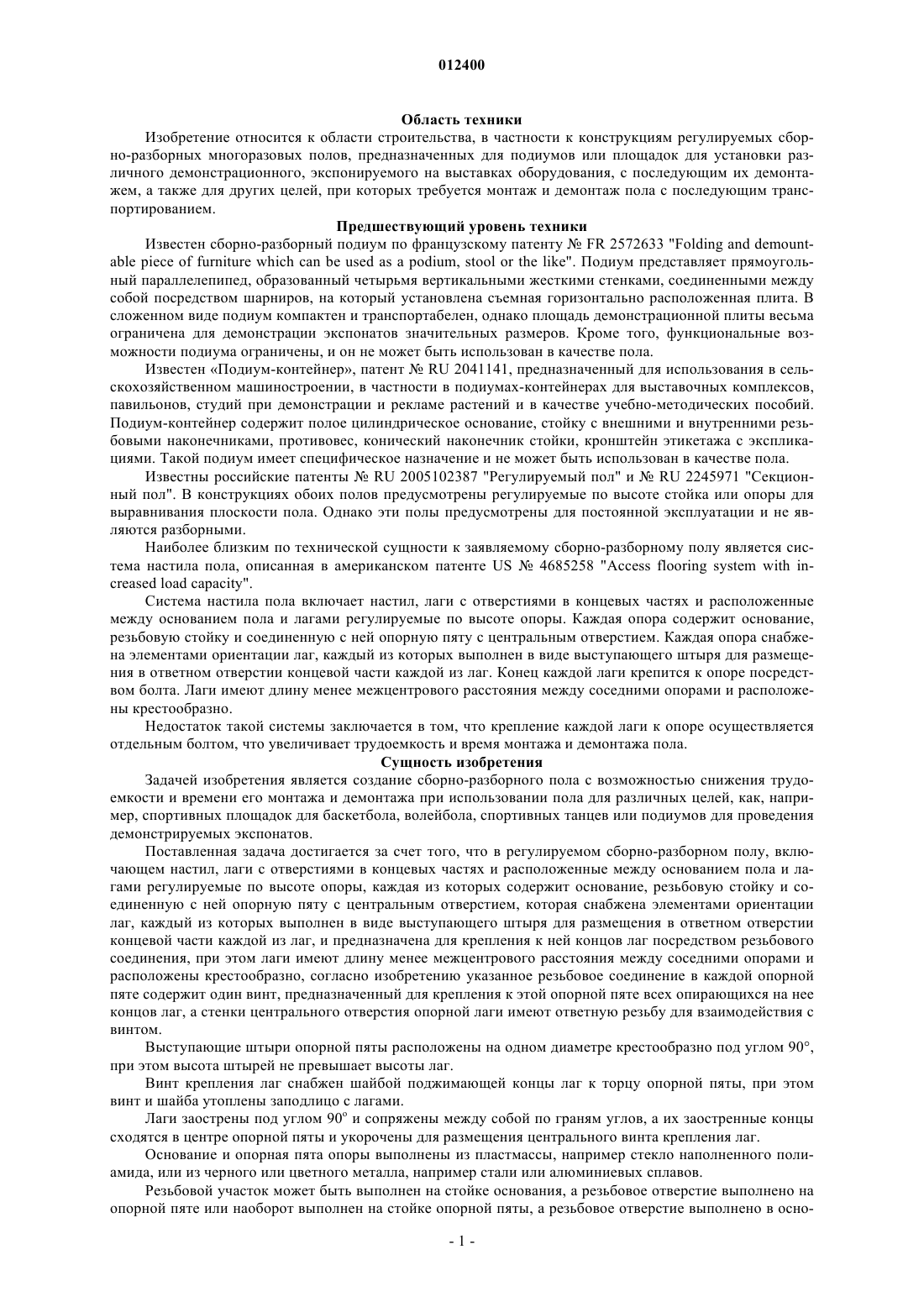

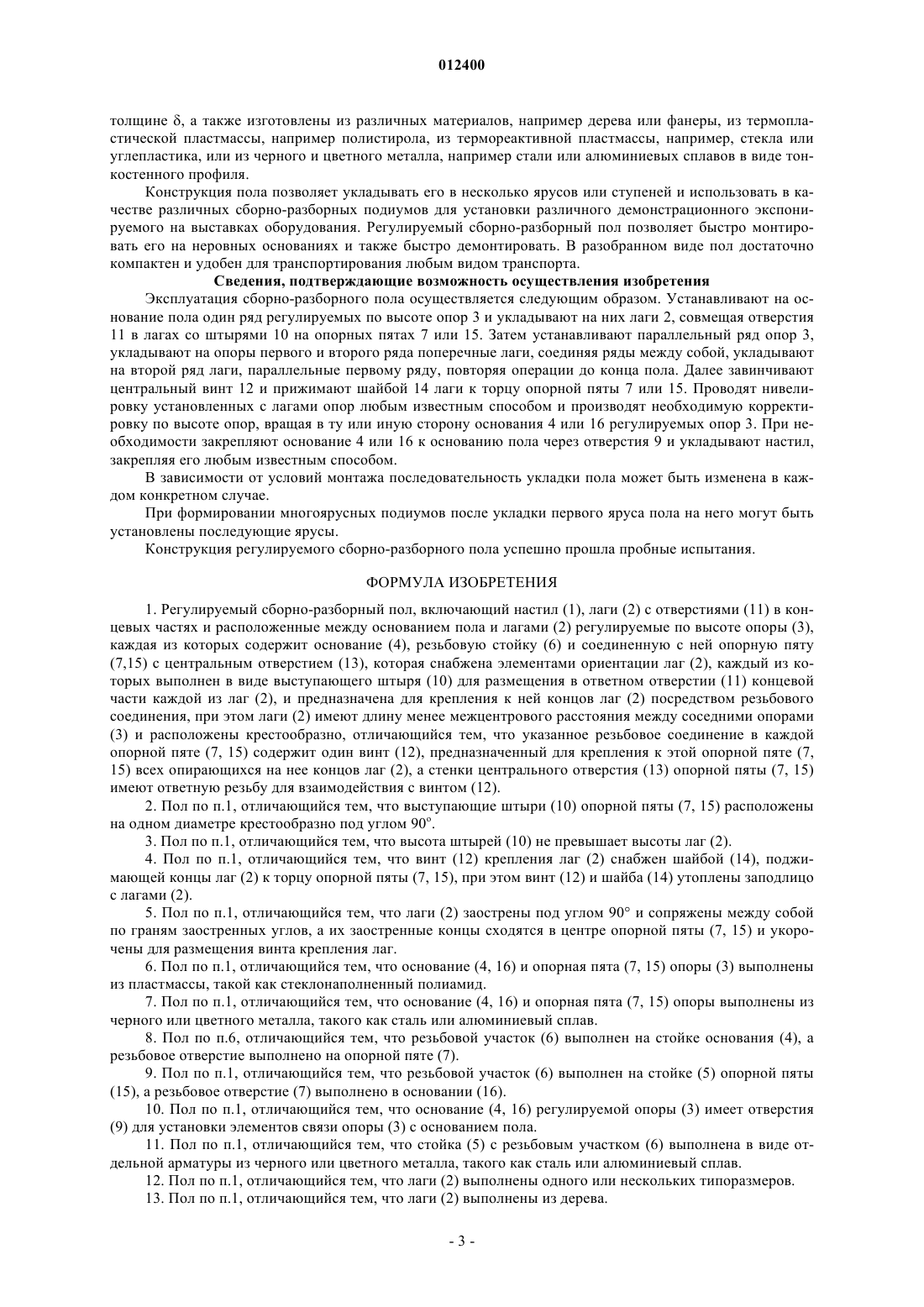

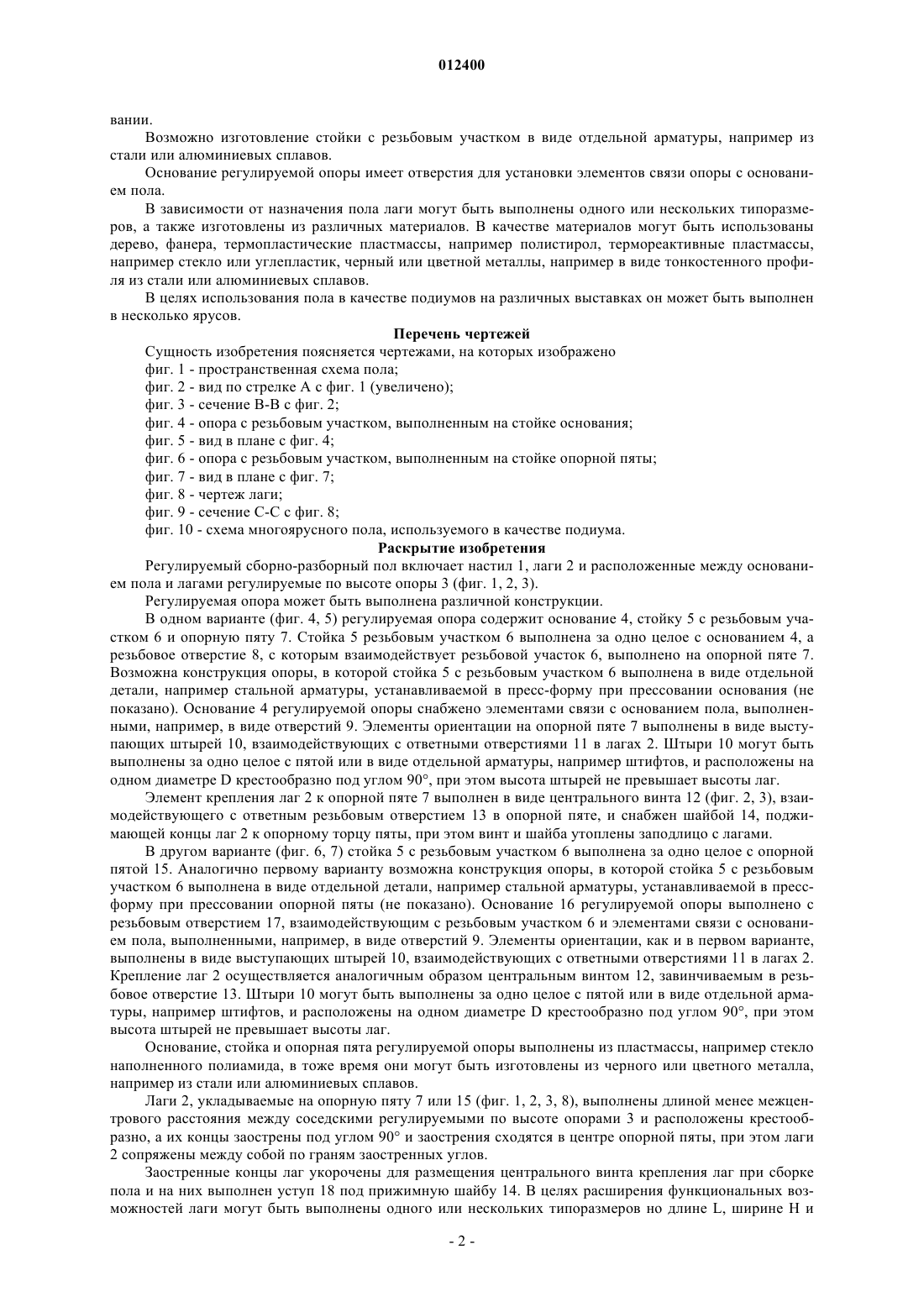

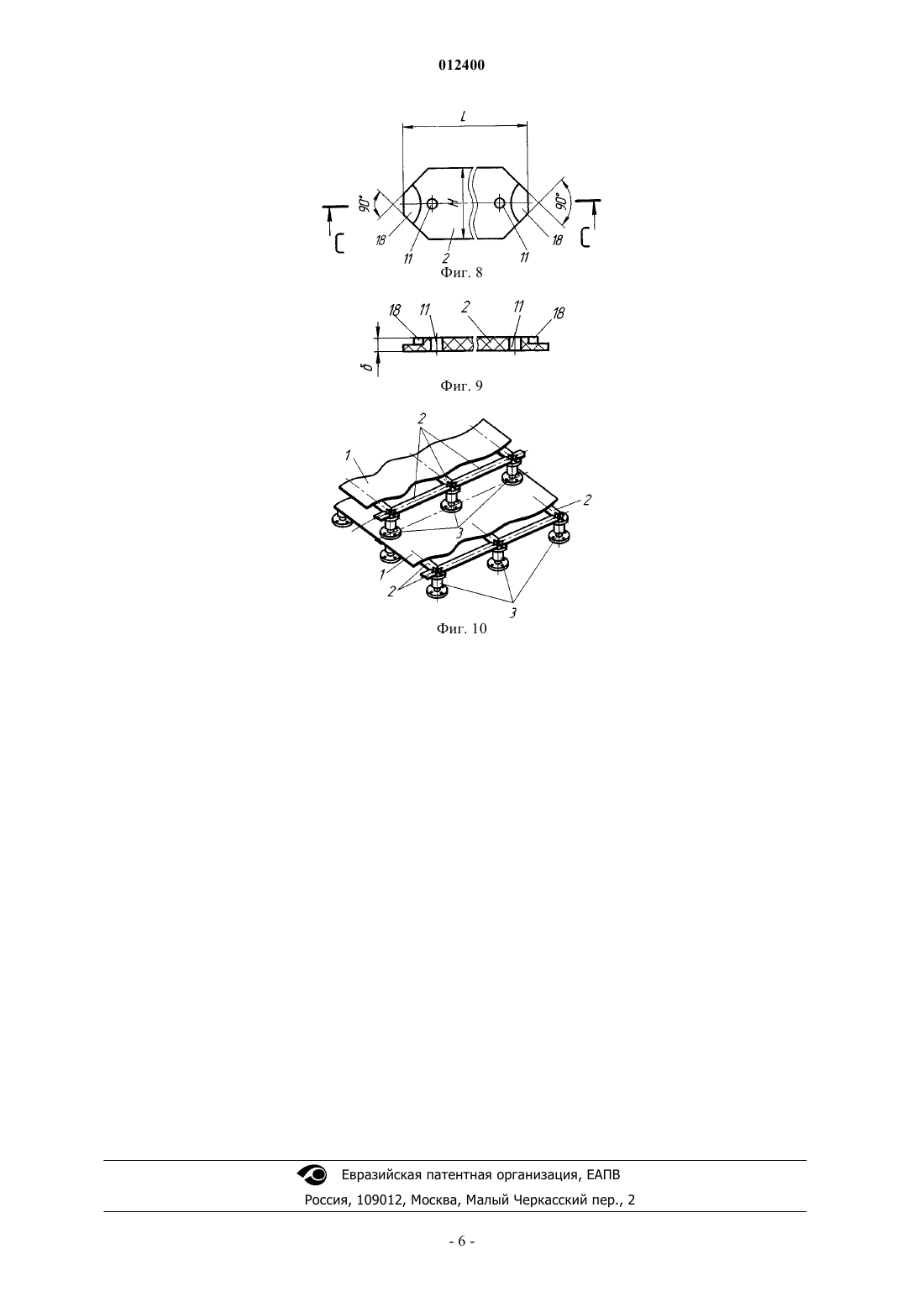

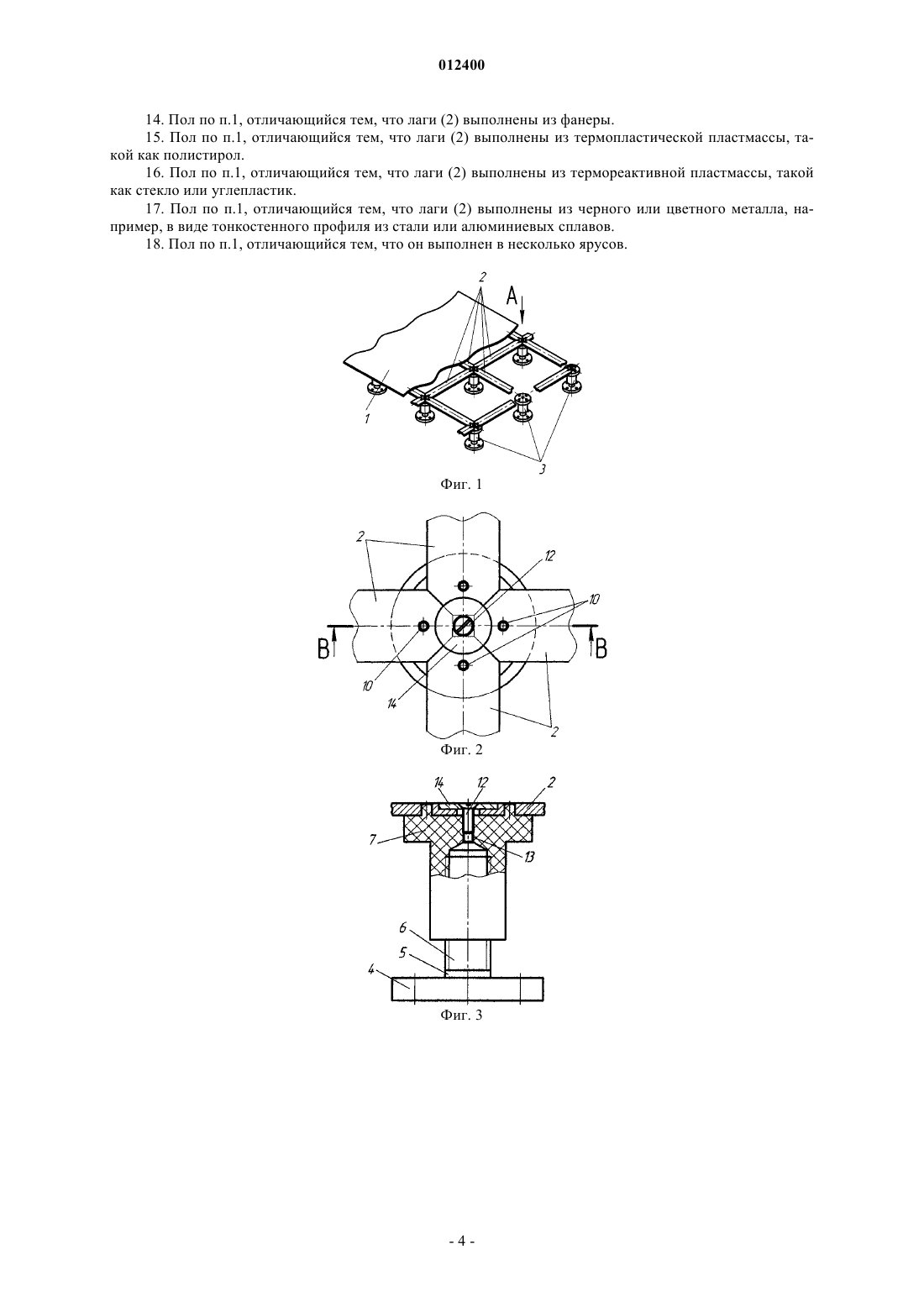

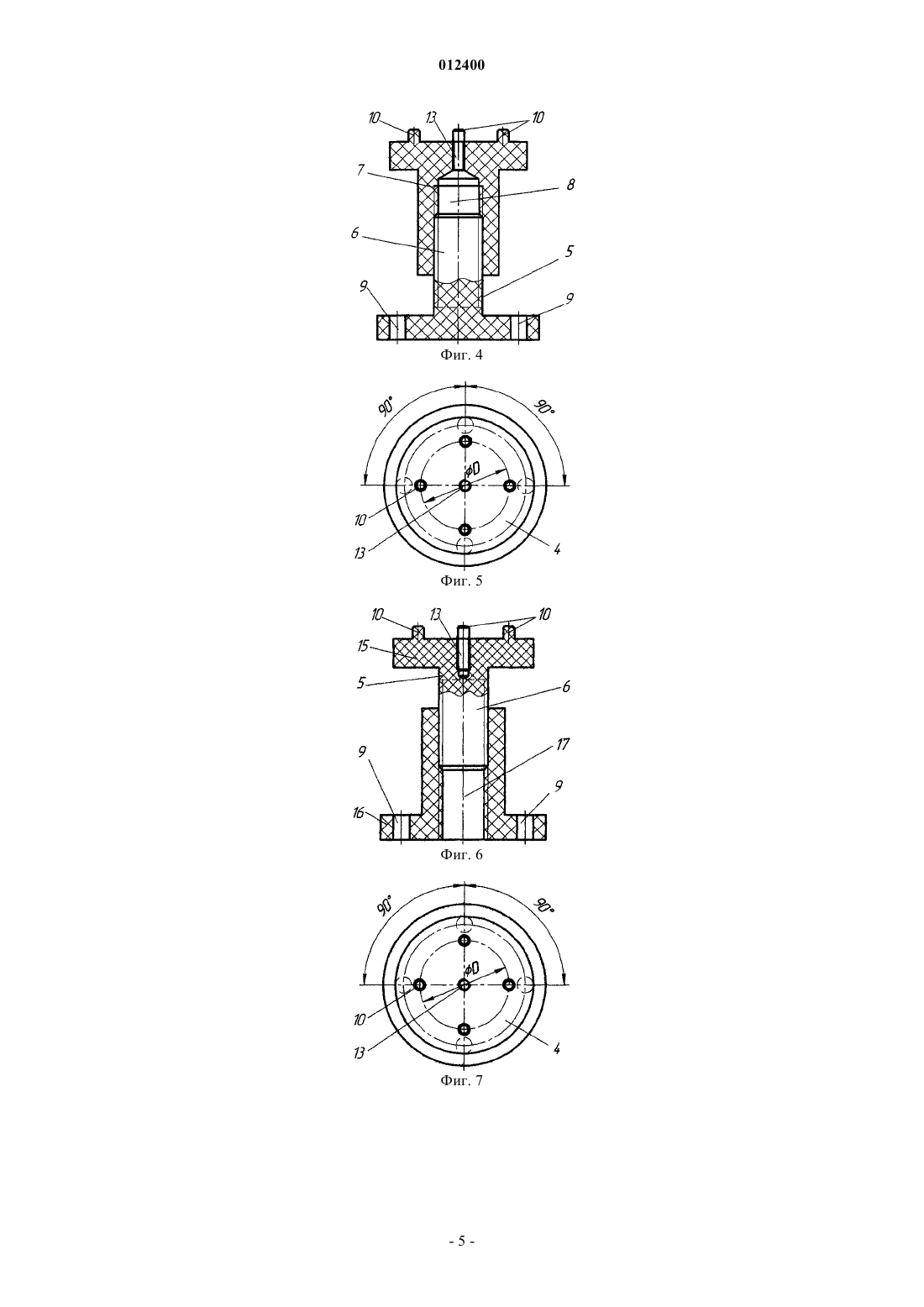

012400 Область техники Изобретение относится к области строительства, в частности к конструкциям регулируемых сборно-разборных многоразовых полов, предназначенных для подиумов или площадок для установки различного демонстрационного, экспонируемого на выставках оборудования, с последующим их демонтажем, а также для других целей, при которых требуется монтаж и демонтаж пола с последующим транспортированием. Предшествующий уровень техники Известен сборно-разборный подиум по французскому патентуFR 2572633 "Folding and demountable piece of furniture which can be used as a podium, stool or the like". Подиум представляет прямоугольный параллелепипед, образованный четырьмя вертикальными жесткими стенками, соединенными между собой посредством шарниров, на который установлена съемная горизонтально расположенная плита. В сложенном виде подиум компактен и транспортабелен, однако площадь демонстрационной плиты весьма ограничена для демонстрации экспонатов значительных размеров. Кроме того, функциональные возможности подиума ограничены, и он не может быть использован в качестве пола. Известен Подиум-контейнер, патентRU 2041141, предназначенный для использования в сельскохозяйственном машиностроении, в частности в подиумах-контейнерах для выставочных комплексов,павильонов, студий при демонстрации и рекламе растений и в качестве учебно-методических пособий. Подиум-контейнер содержит полое цилиндрическое основание, стойку с внешними и внутренними резьбовыми наконечниками, противовес, конический наконечник стойки, кронштейн этикетажа с экспликациями. Такой подиум имеет специфическое назначение и не может быть использован в качестве пола. Известны российские патентыRU 2005102387 "Регулируемый пол" иRU 2245971 "Секционный пол". В конструкциях обоих полов предусмотрены регулируемые по высоте стойка или опоры для выравнивания плоскости пола. Однако эти полы предусмотрены для постоянной эксплуатации и не являются разборными. Наиболее близким по технической сущности к заявляемому сборно-разборному полу является система настила пола, описанная в американском патенте US4685258 "Access flooring system with increased load capacity". Система настила пола включает настил, лаги с отверстиями в концевых частях и расположенные между основанием пола и лагами регулируемые по высоте опоры. Каждая опора содержит основание,резьбовую стойку и соединенную с ней опорную пяту с центральным отверстием. Каждая опора снабжена элементами ориентации лаг, каждый из которых выполнен в виде выступающего штыря для размещения в ответном отверстии концевой части каждой из лаг. Конец каждой лаги крепится к опоре посредством болта. Лаги имеют длину менее межцентрового расстояния между соседними опорами и расположены крестообразно. Недостаток такой системы заключается в том, что крепление каждой лаги к опоре осуществляется отдельным болтом, что увеличивает трудоемкость и время монтажа и демонтажа пола. Сущность изобретения Задачей изобретения является создание сборно-разборного пола с возможностью снижения трудоемкости и времени его монтажа и демонтажа при использовании пола для различных целей, как, например, спортивных площадок для баскетбола, волейбола, спортивных танцев или подиумов для проведения демонстрируемых экспонатов. Поставленная задача достигается за счет того, что в регулируемом сборно-разборном полу, включающем настил, лаги с отверстиями в концевых частях и расположенные между основанием пола и лагами регулируемые по высоте опоры, каждая из которых содержит основание, резьбовую стойку и соединенную с ней опорную пяту с центральным отверстием, которая снабжена элементами ориентации лаг, каждый из которых выполнен в виде выступающего штыря для размещения в ответном отверстии концевой части каждой из лаг, и предназначена для крепления к ней концов лаг посредством резьбового соединения, при этом лаги имеют длину менее межцентрового расстояния между соседними опорами и расположены крестообразно, согласно изобретению указанное резьбовое соединение в каждой опорной пяте содержит один винт, предназначенный для крепления к этой опорной пяте всех опирающихся на нее концов лаг, а стенки центрального отверстия опорной лаги имеют ответную резьбу для взаимодействия с винтом. Выступающие штыри опорной пяты расположены на одном диаметре крестообразно под углом 90,при этом высота штырей не превышает высоты лаг. Винт крепления лаг снабжен шайбой поджимающей концы лаг к торцу опорной пяты, при этом винт и шайба утоплены заподлицо с лагами. Лаги заострены под углом 90o и сопряжены между собой по граням углов, а их заостренные концы сходятся в центре опорной пяты и укорочены для размещения центрального винта крепления лаг. Основание и опорная пята опоры выполнены из пластмассы, например стекло наполненного полиамида, или из черного или цветного металла, например стали или алюминиевых сплавов. Резьбовой участок может быть выполнен на стойке основания, а резьбовое отверстие выполнено на опорной пяте или наоборот выполнен на стойке опорной пяты, а резьбовое отверстие выполнено в осно-1 012400 вании. Возможно изготовление стойки с резьбовым участком в виде отдельной арматуры, например из стали или алюминиевых сплавов. Основание регулируемой опоры имеет отверстия для установки элементов связи опоры с основанием пола. В зависимости от назначения пола лаги могут быть выполнены одного или нескольких типоразмеров, а также изготовлены из различных материалов. В качестве материалов могут быть использованы дерево, фанера, термопластические пластмассы, например полистирол, термореактивные пластмассы,например стекло или углепластик, черный или цветной металлы, например в виде тонкостенного профиля из стали или алюминиевых сплавов. В целях использования пола в качестве подиумов на различных выставках он может быть выполнен в несколько ярусов. Перечень чертежей Сущность изобретения поясняется чертежами, на которых изображено фиг. 1 - пространственная схема пола; фиг. 2 - вид по стрелке А с фиг. 1 (увеличено); фиг. 3 - сечение В-В с фиг. 2; фиг. 4 - опора с резьбовым участком, выполненным на стойке основания; фиг. 5 - вид в плане с фиг. 4; фиг. 6 - опора с резьбовым участком, выполненным на стойке опорной пяты; фиг. 7 - вид в плане с фиг. 7; фиг. 8 - чертеж лаги; фиг. 9 - сечение С-С с фиг. 8; фиг. 10 - схема многоярусного пола, используемого в качестве подиума. Раскрытие изобретения Регулируемый сборно-разборный пол включает настил 1, лаги 2 и расположенные между основанием пола и лагами регулируемые по высоте опоры 3 (фиг. 1, 2, 3). Регулируемая опора может быть выполнена различной конструкции. В одном варианте (фиг. 4, 5) регулируемая опора содержит основание 4, стойку 5 с резьбовым участком 6 и опорную пяту 7. Стойка 5 резьбовым участком 6 выполнена за одно целое с основанием 4, а резьбовое отверстие 8, с которым взаимодействует резьбовой участок 6, выполнено на опорной пяте 7. Возможна конструкция опоры, в которой стойка 5 с резьбовым участком 6 выполнена в виде отдельной детали, например стальной арматуры, устанавливаемой в пресс-форму при прессовании основания (не показано). Основание 4 регулируемой опоры снабжено элементами связи с основанием пола, выполненными, например, в виде отверстий 9. Элементы ориентации на опорной пяте 7 выполнены в виде выступающих штырей 10, взаимодействующих с ответными отверстиями 11 в лагах 2. Штыри 10 могут быть выполнены за одно целое с пятой или в виде отдельной арматуры, например штифтов, и расположены на одном диаметре D крестообразно под углом 90, при этом высота штырей не превышает высоты лаг. Элемент крепления лаг 2 к опорной пяте 7 выполнен в виде центрального винта 12 (фиг. 2, 3), взаимодействующего с ответным резьбовым отверстием 13 в опорной пяте, и снабжен шайбой 14, поджимающей концы лаг 2 к опорному торцу пяты, при этом винт и шайба утоплены заподлицо с лагами. В другом варианте (фиг. 6, 7) стойка 5 с резьбовым участком 6 выполнена за одно целое с опорной пятой 15. Аналогично первому варианту возможна конструкция опоры, в которой стойка 5 с резьбовым участком 6 выполнена в виде отдельной детали, например стальной арматуры, устанавливаемой в прессформу при прессовании опорной пяты (не показано). Основание 16 регулируемой опоры выполнено с резьбовым отверстием 17, взаимодействующим с резьбовым участком 6 и элементами связи с основанием пола, выполненными, например, в виде отверстий 9. Элементы ориентации, как и в первом варианте,выполнены в виде выступающих штырей 10, взаимодействующих с ответными отверстиями 11 в лагах 2. Крепление лаг 2 осуществляется аналогичным образом центральным винтом 12, завинчиваемым в резьбовое отверстие 13. Штыри 10 могут быть выполнены за одно целое с пятой или в виде отдельной арматуры, например штифтов, и расположены на одном диаметре D крестообразно под углом 90, при этом высота штырей не превышает высоты лаг. Основание, стойка и опорная пята регулируемой опоры выполнены из пластмассы, например стекло наполненного полиамида, в тоже время они могут быть изготовлены из черного или цветного металла,например из стали или алюминиевых сплавов. Лаги 2, укладываемые на опорную пяту 7 или 15 (фиг. 1, 2, 3, 8), выполнены длиной менее межцентрового расстояния между соседскими регулируемыми по высоте опорами 3 и расположены крестообразно, а их концы заострены под углом 90 и заострения сходятся в центре опорной пяты, при этом лаги 2 сопряжены между собой по граням заостренных углов. Заостренные концы лаг укорочены для размещения центрального винта крепления лаг при сборке пола и на них выполнен уступ 18 под прижимную шайбу 14. В целях расширения функциональных возможностей лаги могут быть выполнены одного или нескольких типоразмеров но длине L, ширине Н и-2 012400 толщине , а также изготовлены из различных материалов, например дерева или фанеры, из термопластической пластмассы, например полистирола, из термореактивной пластмассы, например, стекла или углепластика, или из черного и цветного металла, например стали или алюминиевых сплавов в виде тонкостенного профиля. Конструкция пола позволяет укладывать его в несколько ярусов или ступеней и использовать в качестве различных сборно-разборных подиумов для установки различного демонстрационного экспонируемого на выставках оборудования. Регулируемый сборно-разборный пол позволяет быстро монтировать его на неровных основаниях и также быстро демонтировать. В разобранном виде пол достаточно компактен и удобен для транспортирования любым видом транспорта. Сведения, подтверждающие возможность осуществления изобретения Эксплуатация сборно-разборного пола осуществляется следующим образом. Устанавливают на основание пола один ряд регулируемых по высоте опор 3 и укладывают на них лаги 2, совмещая отверстия 11 в лагах со штырями 10 на опорных пятах 7 или 15. Затем устанавливают параллельный ряд опор 3,укладывают на опоры первого и второго ряда поперечные лаги, соединяя ряды между собой, укладывают на второй ряд лаги, параллельные первому ряду, повторяя операции до конца пола. Далее завинчивают центральный винт 12 и прижимают шайбой 14 лаги к торцу опорной пяты 7 или 15. Проводят нивелировку установленных с лагами опор любым известным способом и производят необходимую корректировку по высоте опор, вращая в ту или иную сторону основания 4 или 16 регулируемых опор 3. При необходимости закрепляют основание 4 или 16 к основанию пола через отверстия 9 и укладывают настил,закрепляя его любым известным способом. В зависимости от условий монтажа последовательность укладки пола может быть изменена в каждом конкретном случае. При формировании многоярусных подиумов после укладки первого яруса пола на него могут быть установлены последующие ярусы. Конструкция регулируемого сборно-разборного пола успешно прошла пробные испытания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Регулируемый сборно-разборный пол, включающий настил (1), лаги (2) с отверстиями (11) в концевых частях и расположенные между основанием пола и лагами (2) регулируемые по высоте опоры (3),каждая из которых содержит основание (4), резьбовую стойку (6) и соединенную с ней опорную пяту(7,15) с центральным отверстием (13), которая снабжена элементами ориентации лаг (2), каждый из которых выполнен в виде выступающего штыря (10) для размещения в ответном отверстии (11) концевой части каждой из лаг (2), и предназначена для крепления к ней концов лаг (2) посредством резьбового соединения, при этом лаги (2) имеют длину менее межцентрового расстояния между соседними опорами(3) и расположены крестообразно, отличающийся тем, что указанное резьбовое соединение в каждой опорной пяте (7, 15) содержит один винт (12), предназначенный для крепления к этой опорной пяте (7,15) всех опирающихся на нее концов лаг (2), а стенки центрального отверстия (13) опорной пяты (7, 15) имеют ответную резьбу для взаимодействия с винтом (12). 2. Пол по п.1, отличающийся тем, что выступающие штыри (10) опорной пяты (7, 15) расположены на одном диаметре крестообразно под углом 90 о. 3. Пол по п.1, отличающийся тем, что высота штырей (10) не превышает высоты лаг (2). 4. Пол по п.1, отличающийся тем, что винт (12) крепления лаг (2) снабжен шайбой (14), поджимающей концы лаг (2) к торцу опорной пяты (7, 15), при этом винт (12) и шайба (14) утоплены заподлицо с лагами (2). 5. Пол по п.1, отличающийся тем, что лаги (2) заострены под углом 90 и сопряжены между собой по граням заостренных углов, а их заостренные концы сходятся в центре опорной пяты (7, 15) и укорочены для размещения винта крепления лаг. 6. Пол по п.1, отличающийся тем, что основание (4, 16) и опорная пята (7, 15) опоры (3) выполнены из пластмассы, такой как стеклонаполненный полиамид. 7. Пол по п.1, отличающийся тем, что основание (4, 16) и опорная пята (7, 15) опоры выполнены из черного или цветного металла, такого как сталь или алюминиевый сплав. 8. Пол по п.6, отличающийся тем, что резьбовой участок (6) выполнен на стойке основания (4), а резьбовое отверстие выполнено на опорной пяте (7). 9. Пол по п.1, отличающийся тем, что резьбовой участок (6) выполнен на стойке (5) опорной пяты(9) для установки элементов связи опоры (3) с основанием пола. 11. Пол по п.1, отличающийся тем, что стойка (5) с резьбовым участком (6) выполнена в виде отдельной арматуры из черного или цветного металла, такого как сталь или алюминиевый сплав. 12. Пол по п.1, отличающийся тем, что лаги (2) выполнены одного или нескольких типоразмеров. 13. Пол по п.1, отличающийся тем, что лаги (2) выполнены из дерева.-3 012400 14. Пол по п.1, отличающийся тем, что лаги (2) выполнены из фанеры. 15. Пол по п.1, отличающийся тем, что лаги (2) выполнены из термопластической пластмассы, такой как полистирол. 16. Пол по п.1, отличающийся тем, что лаги (2) выполнены из термореактивной пластмассы, такой как стекло или углепластик. 17. Пол по п.1, отличающийся тем, что лаги (2) выполнены из черного или цветного металла, например, в виде тонкостенного профиля из стали или алюминиевых сплавов. 18. Пол по п.1, отличающийся тем, что он выполнен в несколько ярусов.
