Ударно-спусковой механизм двойного действия для огнестрельного оружия

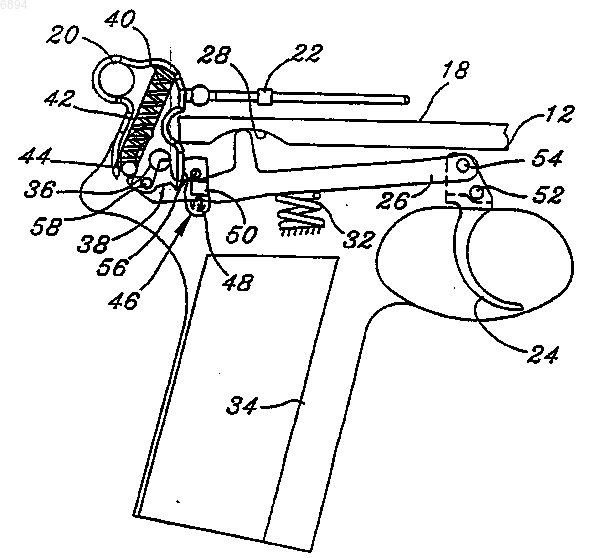

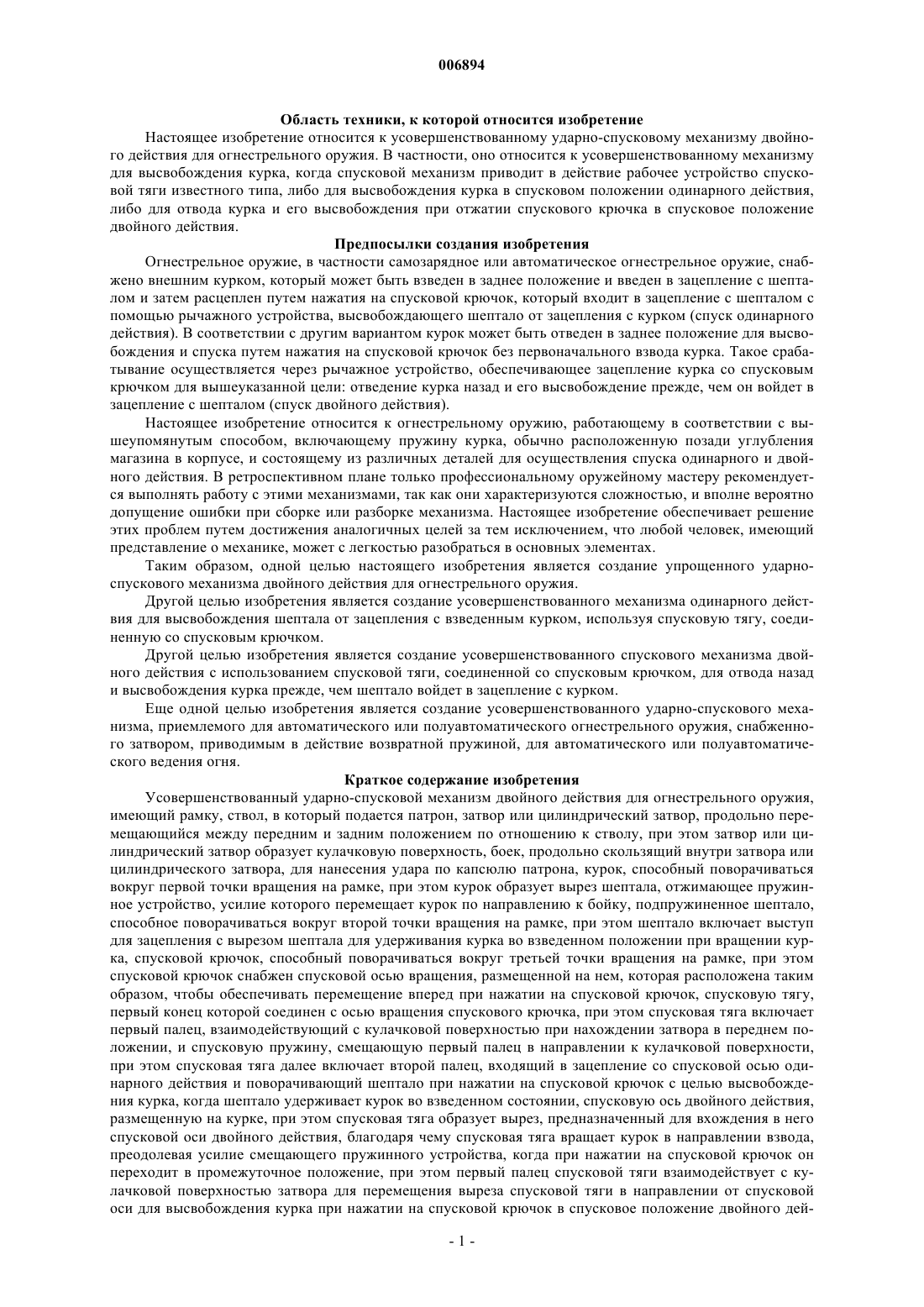

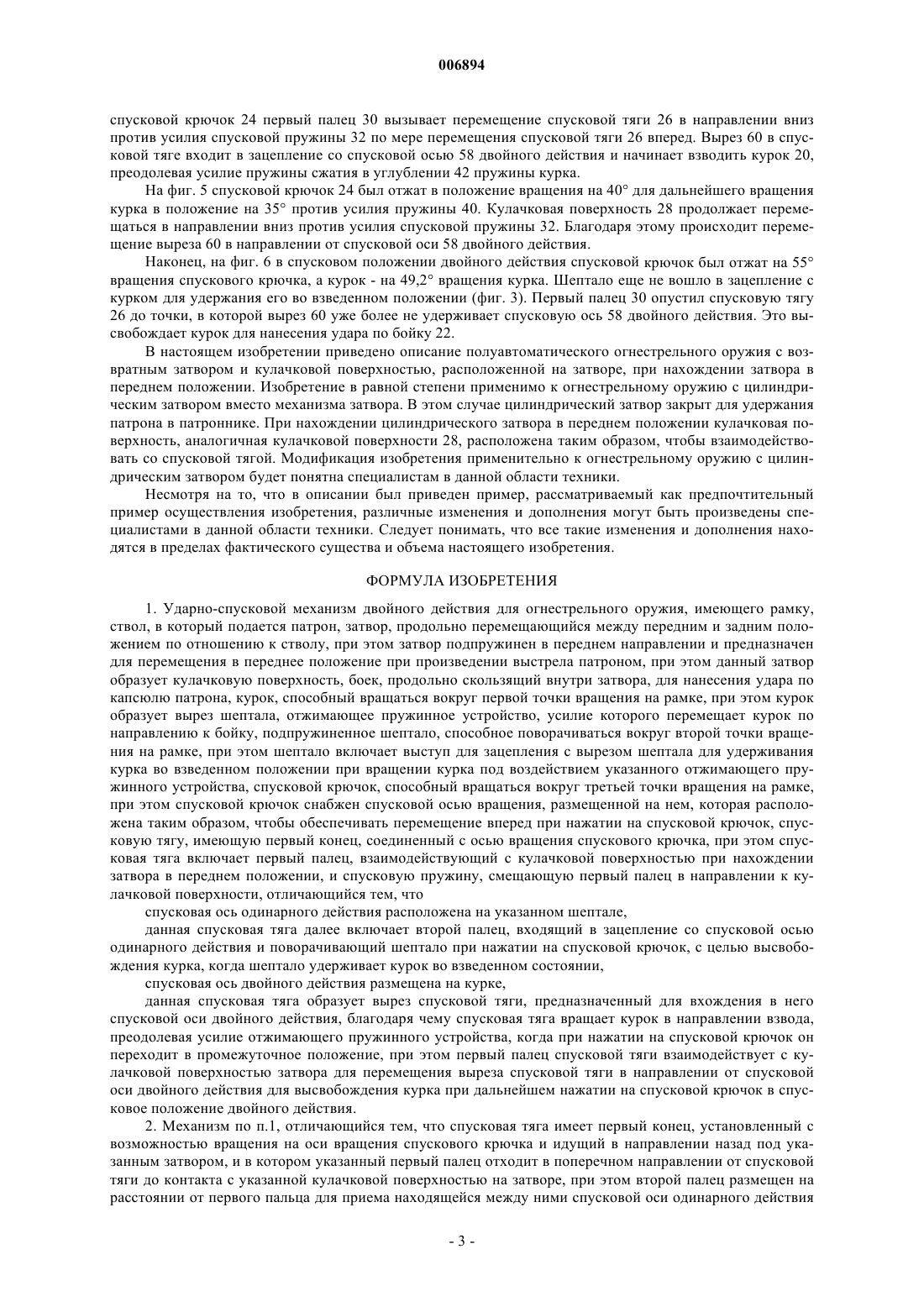

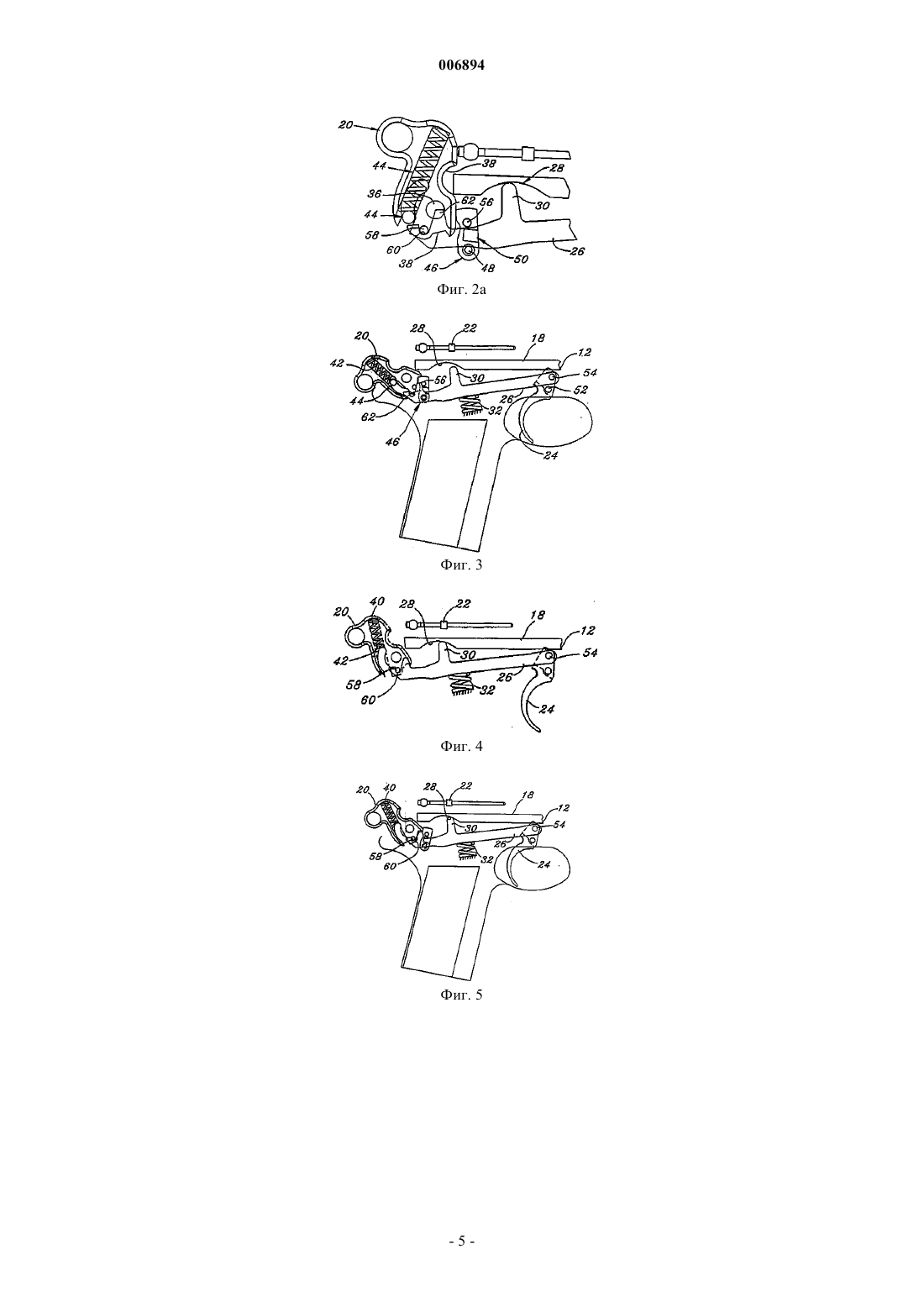

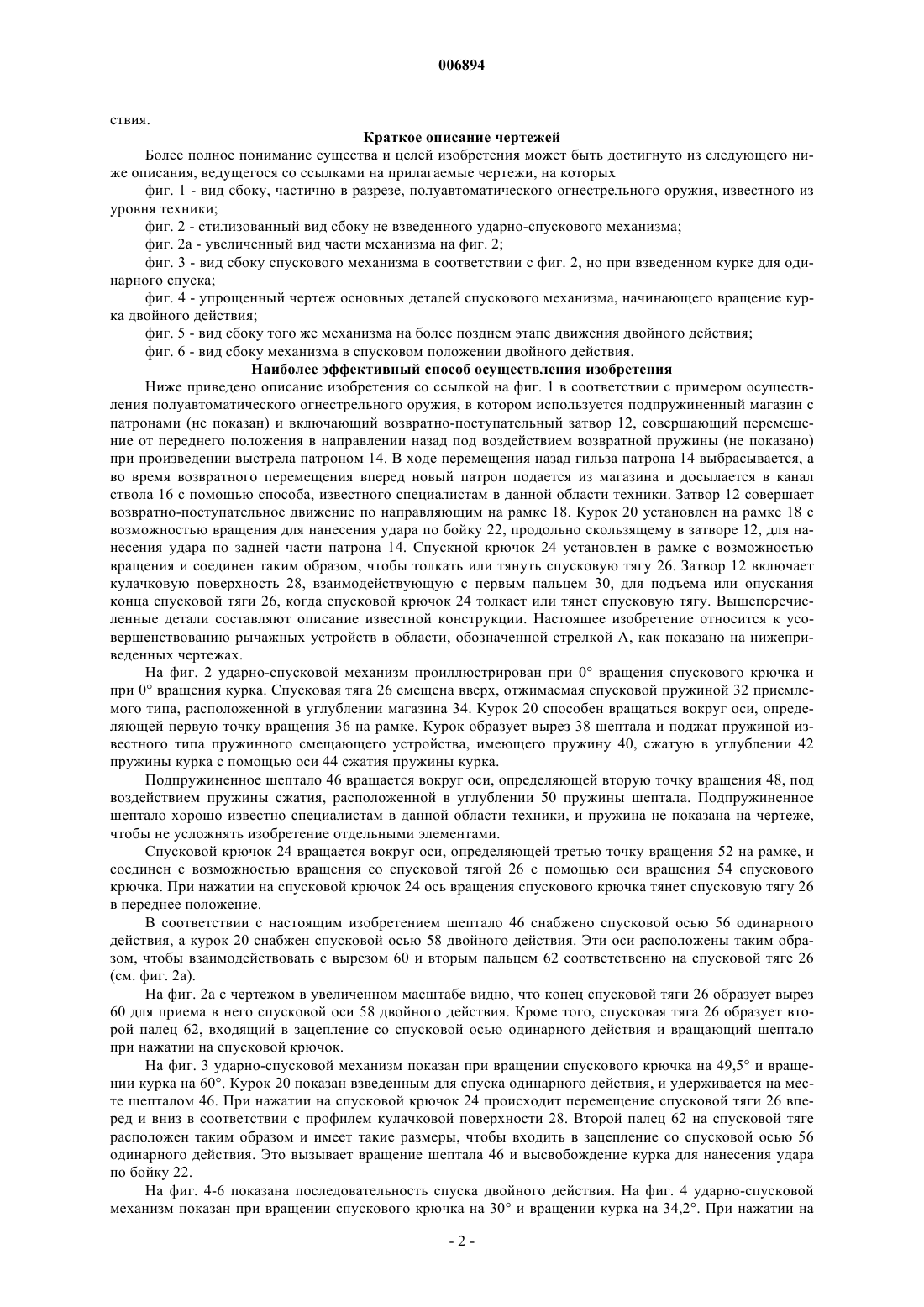

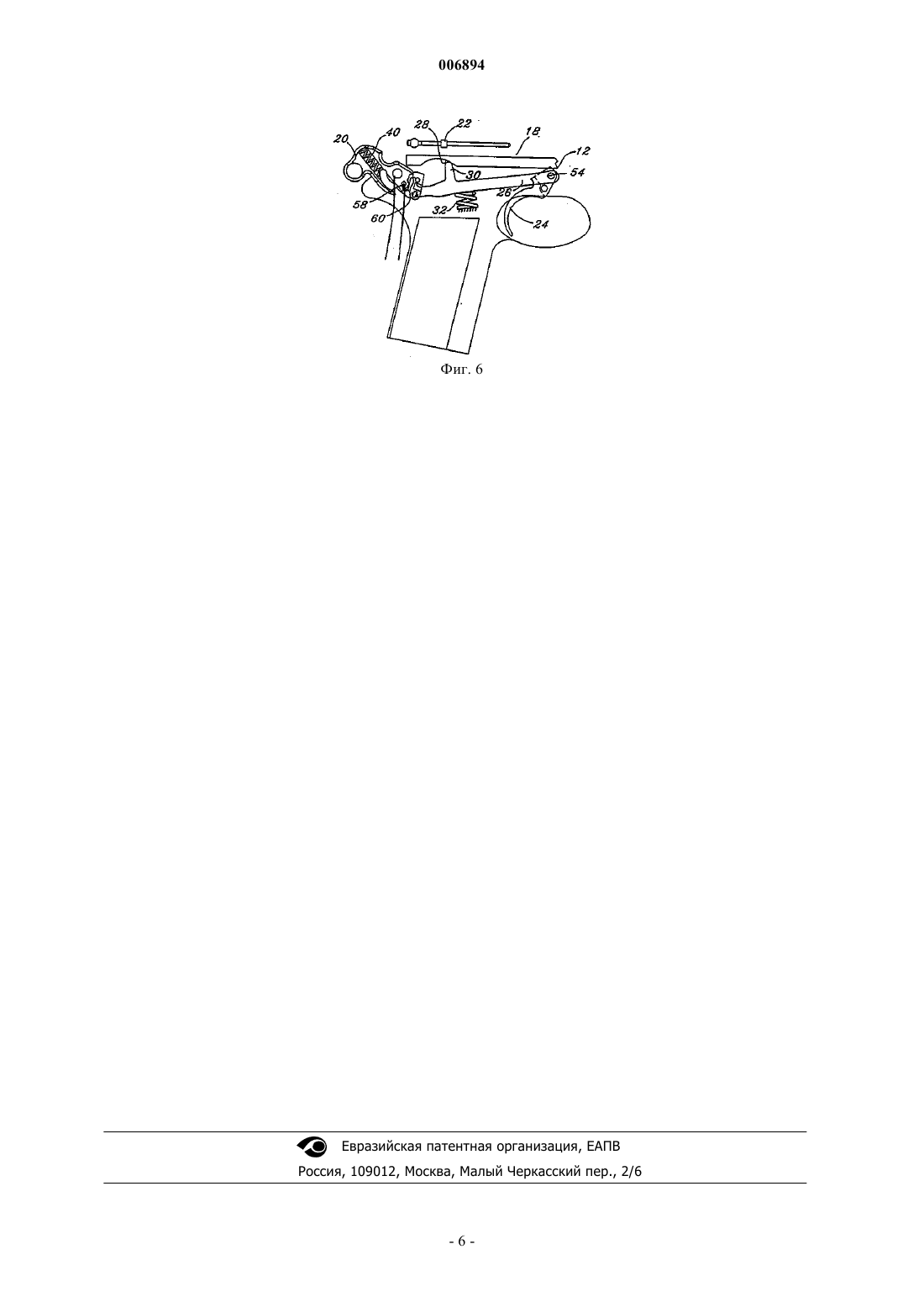

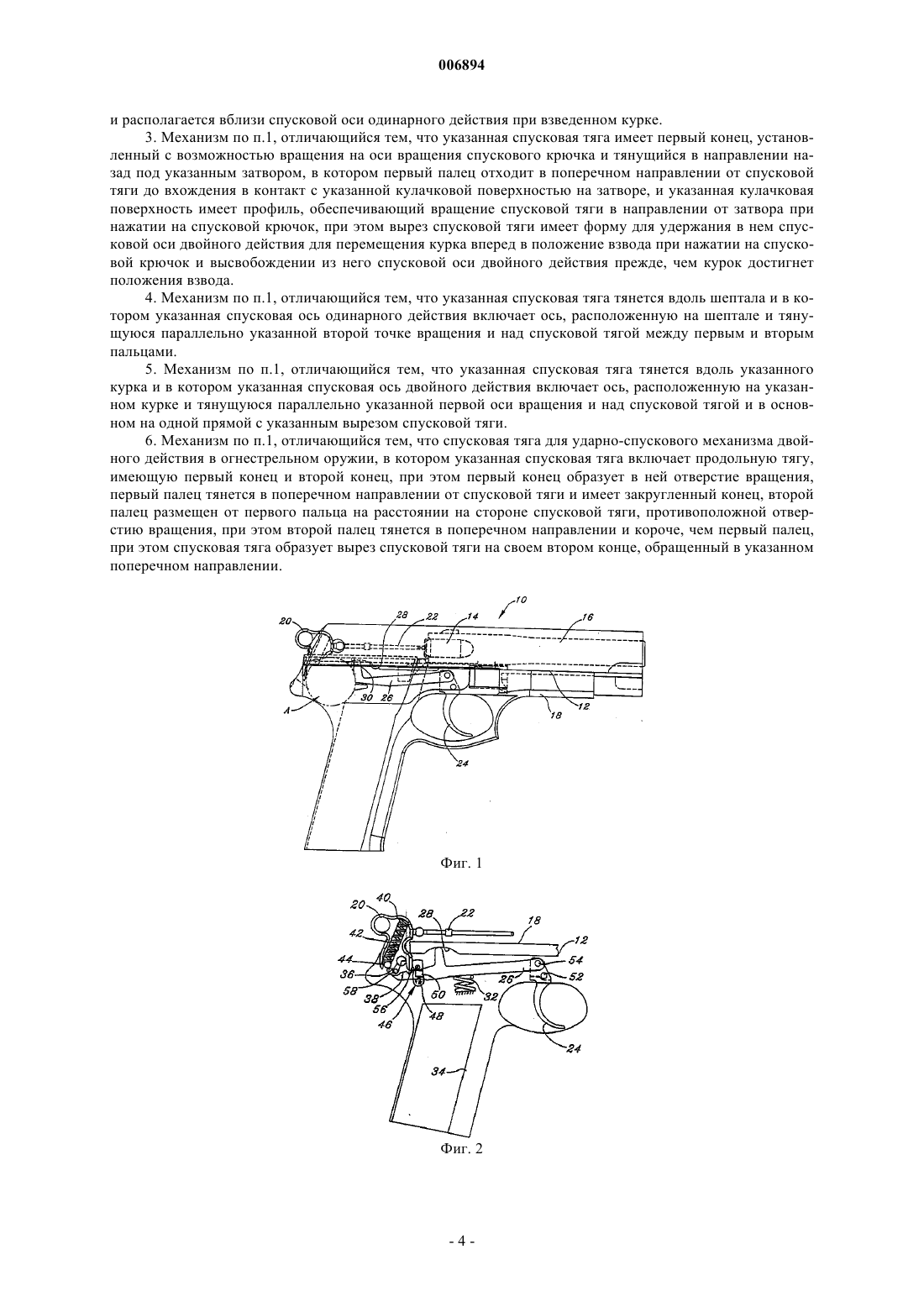

006894 Область техники, к которой относится изобретение Настоящее изобретение относится к усовершенствованному ударно-спусковому механизму двойного действия для огнестрельного оружия. В частности, оно относится к усовершенствованному механизму для высвобождения курка, когда спусковой механизм приводит в действие рабочее устройство спусковой тяги известного типа, либо для высвобождения курка в спусковом положении одинарного действия,либо для отвода курка и его высвобождения при отжатии спускового крючка в спусковое положение двойного действия. Предпосылки создания изобретения Огнестрельное оружие, в частности самозарядное или автоматическое огнестрельное оружие, снабжено внешним курком, который может быть взведен в заднее положение и введен в зацепление с шепталом и затем расцеплен путем нажатия на спусковой крючок, который входит в зацепление с шепталом с помощью рычажного устройства, высвобождающего шептало от зацепления с курком (спуск одинарного действия). В соответствии с другим вариантом курок может быть отведен в заднее положение для высвобождения и спуска путем нажатия на спусковой крючок без первоначального взвода курка. Такое срабатывание осуществляется через рычажное устройство, обеспечивающее зацепление курка со спусковым крючком для вышеуказанной цели: отведение курка назад и его высвобождение прежде, чем он войдет в зацепление с шепталом (спуск двойного действия). Настоящее изобретение относится к огнестрельному оружию, работающему в соответствии с вышеупомянутым способом, включающему пружину курка, обычно расположенную позади углубления магазина в корпусе, и состоящему из различных деталей для осуществления спуска одинарного и двойного действия. В ретроспективном плане только профессиональному оружейному мастеру рекомендуется выполнять работу с этими механизмами, так как они характеризуются сложностью, и вполне вероятно допущение ошибки при сборке или разборке механизма. Настоящее изобретение обеспечивает решение этих проблем путем достижения аналогичных целей за тем исключением, что любой человек, имеющий представление о механике, может с легкостью разобраться в основных элементах. Таким образом, одной целью настоящего изобретения является создание упрощенного ударноспускового механизма двойного действия для огнестрельного оружия. Другой целью изобретения является создание усовершенствованного механизма одинарного действия для высвобождения шептала от зацепления с взведенным курком, используя спусковую тягу, соединенную со спусковым крючком. Другой целью изобретения является создание усовершенствованного спускового механизма двойного действия с использованием спусковой тяги, соединенной со спусковым крючком, для отвода назад и высвобождения курка прежде, чем шептало войдет в зацепление с курком. Еще одной целью изобретения является создание усовершенствованного ударно-спускового механизма, приемлемого для автоматического или полуавтоматического огнестрельного оружия, снабженного затвором, приводимым в действие возвратной пружиной, для автоматического или полуавтоматического ведения огня. Краткое содержание изобретения Усовершенствованный ударно-спусковой механизм двойного действия для огнестрельного оружия,имеющий рамку, ствол, в который подается патрон, затвор или цилиндрический затвор, продольно перемещающийся между передним и задним положением по отношению к стволу, при этом затвор или цилиндрический затвор образует кулачковую поверхность, боек, продольно скользящий внутри затвора или цилиндрического затвора, для нанесения удара по капсюлю патрона, курок, способный поворачиваться вокруг первой точки вращения на рамке, при этом курок образует вырез шептала, отжимающее пружинное устройство, усилие которого перемещает курок по направлению к бойку, подпружиненное шептало,способное поворачиваться вокруг второй точки вращения на рамке, при этом шептало включает выступ для зацепления с вырезом шептала для удерживания курка во взведенном положении при вращении курка, спусковой крючок, способный поворачиваться вокруг третьей точки вращения на рамке, при этом спусковой крючок снабжен спусковой осью вращения, размещенной на нем, которая расположена таким образом, чтобы обеспечивать перемещение вперед при нажатии на спусковой крючок, спусковую тягу,первый конец которой соединен с осью вращения спускового крючка, при этом спусковая тяга включает первый палец, взаимодействующий с кулачковой поверхностьюпри нахождении затвора в переднем положении, и спусковую пружину, смещающую первый палец в направлении к кулачковой поверхности,при этом спусковая тяга далее включает второй палец, входящий в зацепление со спусковой осью одинарного действия и поворачивающий шептало при нажатии на спусковой крючок с целью высвобождения курка, когда шептало удерживает курок во взведенном состоянии, спусковую ось двойного действия,размещенную на курке, при этом спусковая тяга образует вырез, предназначенный для вхождения в него спусковой оси двойного действия, благодаря чему спусковая тяга вращает курок в направлении взвода,преодолевая усилие смещающего пружинного устройства, когда при нажатии на спусковой крючок он переходит в промежуточное положение, при этом первый палец спусковой тяги взаимодействует с кулачковой поверхностью затвора для перемещения выреза спусковой тяги в направлении от спусковой оси для высвобождения курка при нажатии на спусковой крючок в спусковое положение двойного дей-1 006894 ствия. Краткое описание чертежей Более полное понимание существа и целей изобретения может быть достигнуто из следующего ниже описания, ведущегося со ссылками на прилагаемые чертежи, на которых фиг. 1 - вид сбоку, частично в разрезе, полуавтоматического огнестрельного оружия, известного из уровня техники; фиг. 2 - стилизованный вид сбоку не взведенного ударно-спускового механизма; фиг. 2 а - увеличенный вид части механизма на фиг. 2; фиг. 3 - вид сбоку спускового механизма в соответствии с фиг. 2, но при взведенном курке для одинарного спуска; фиг. 4 - упрощенный чертеж основных деталей спускового механизма, начинающего вращение курка двойного действия; фиг. 5 - вид сбоку того же механизма на более позднем этапе движения двойного действия; фиг. 6 - вид сбоку механизма в спусковом положении двойного действия. Наиболее эффективный способ осуществления изобретения Ниже приведено описание изобретения со ссылкой на фиг. 1 в соответствии с примером осуществления полуавтоматического огнестрельного оружия, в котором используется подпружиненный магазин с патронами (не показан) и включающий возвратно-поступательный затвор 12, совершающий перемещение от переднего положения в направлении назад под воздействием возвратной пружины (не показано) при произведении выстрела патроном 14. В ходе перемещения назад гильза патрона 14 выбрасывается, а во время возвратного перемещения вперед новый патрон подается из магазина и досылается в канал ствола 16 с помощью способа, известного специалистам в данной области техники. Затвор 12 совершает возвратно-поступательное движение по направляющим на рамке 18. Курок 20 установлен на рамке 18 с возможностью вращения для нанесения удара по бойку 22, продольно скользящему в затворе 12, для нанесения удара по задней части патрона 14. Спускной крючок 24 установлен в рамке с возможностью вращения и соединен таким образом, чтобы толкать или тянуть спусковую тягу 26. Затвор 12 включает кулачковую поверхность 28, взаимодействующую с первым пальцем 30, для подъема или опускания конца спусковой тяги 26, когда спусковой крючок 24 толкает или тянет спусковую тягу. Вышеперечисленные детали составляют описание известной конструкции. Настоящее изобретение относится к усовершенствованию рычажных устройств в области, обозначенной стрелкой А, как показано на нижеприведенных чертежах. На фиг. 2 ударно-спусковой механизм проиллюстрирован при 0 вращения спускового крючка и при 0 вращения курка. Спусковая тяга 26 смещена вверх, отжимаемая спусковой пружиной 32 приемлемого типа, расположенной в углублении магазина 34. Курок 20 способен вращаться вокруг оси, определяющей первую точку вращения 36 на рамке. Курок образует вырез 38 шептала и поджат пружиной известного типа пружинного смещающего устройства, имеющего пружину 40, сжатую в углублении 42 пружины курка с помощью оси 44 сжатия пружины курка. Подпружиненное шептало 46 вращается вокруг оси, определяющей вторую точку вращения 48, под воздействием пружины сжатия, расположенной в углублении 50 пружины шептала. Подпружиненное шептало хорошо известно специалистам в данной области техники, и пружина не показана на чертеже,чтобы не усложнять изобретение отдельными элементами. Спусковой крючок 24 вращается вокруг оси, определяющей третью точку вращения 52 на рамке, и соединен с возможностью вращения со спусковой тягой 26 с помощью оси вращения 54 спускового крючка. При нажатии на спусковой крючок 24 ось вращения спускового крючка тянет спусковую тягу 26 в переднее положение. В соответствии с настоящим изобретением шептало 46 снабжено спусковой осью 56 одинарного действия, а курок 20 снабжен спусковой осью 58 двойного действия. Эти оси расположены таким образом, чтобы взаимодействовать с вырезом 60 и вторым пальцем 62 соответственно на спусковой тяге 26(см. фиг. 2 а). На фиг. 2 а с чертежом в увеличенном масштабе видно, что конец спусковой тяги 26 образует вырез 60 для приема в него спусковой оси 58 двойного действия. Кроме того, спусковая тяга 26 образует второй палец 62, входящий в зацепление со спусковой осью одинарного действия и вращающий шептало при нажатии на спусковой крючок. На фиг. 3 ударно-спусковой механизм показан при вращении спускового крючка на 49,5 и вращении курка на 60. Курок 20 показан взведенным для спуска одинарного действия, и удерживается на месте шепталом 46. При нажатии на спусковой крючок 24 происходит перемещение спусковой тяги 26 вперед и вниз в соответствии с профилем кулачковой поверхности 28. Второй палец 62 на спусковой тяге расположен таким образом и имеет такие размеры, чтобы входить в зацепление со спусковой осью 56 одинарного действия. Это вызывает вращение шептала 46 и высвобождение курка для нанесения удара по бойку 22. На фиг. 4-6 показана последовательность спуска двойного действия. На фиг. 4 ударно-спусковой механизм показан при вращении спускового крючка на 30 и вращении курка на 34,2. При нажатии на-2 006894 спусковой крючок 24 первый палец 30 вызывает перемещение спусковой тяги 26 в направлении вниз против усилия спусковой пружины 32 по мере перемещения спусковой тяги 26 вперед. Вырез 60 в спусковой тяге входит в зацепление со спусковой осью 58 двойного действия и начинает взводить курок 20,преодолевая усилие пружины сжатия в углублении 42 пружины курка. На фиг. 5 спусковой крючок 24 был отжат в положение вращения на 40 для дальнейшего вращения курка в положение на 35 против усилия пружины 40. Кулачковая поверхность 28 продолжает перемещаться в направлении вниз против усилия спусковой пружины 32. Благодаря этому происходит перемещение выреза 60 в направлении от спусковой оси 58 двойного действия. Наконец, на фиг. 6 в спусковом положении двойного действия спусковой крючок был отжат на 55 вращения спускового крючка, а курок - на 49,2 вращения курка. Шептало еще не вошло в зацепление с курком для удержания его во взведенном положении (фиг. 3). Первый палец 30 опустил спусковую тягу 26 до точки, в которой вырез 60 уже более не удерживает спусковую ось 58 двойного действия. Это высвобождает курок для нанесения удара по бойку 22. В настоящем изобретении приведено описание полуавтоматического огнестрельного оружия с возвратным затвором и кулачковой поверхностью, расположенной на затворе, при нахождении затвора в переднем положении. Изобретение в равной степени применимо к огнестрельному оружию с цилиндрическим затвором вместо механизма затвора. В этом случае цилиндрический затвор закрыт для удержания патрона в патроннике. При нахождении цилиндрического затвора в переднем положении кулачковая поверхность, аналогичная кулачковой поверхности 28, расположена таким образом, чтобы взаимодействовать со спусковой тягой. Модификация изобретения применительно к огнестрельному оружию с цилиндрическим затвором будет понятна специалистам в данной области техники. Несмотря на то, что в описании был приведен пример, рассматриваемый как предпочтительный пример осуществления изобретения, различные изменения и дополнения могут быть произведены специалистами в данной области техники. Следует понимать, что все такие изменения и дополнения находятся в пределах фактического существа и объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ударно-спусковой механизм двойного действия для огнестрельного оружия, имеющего рамку,ствол, в который подается патрон, затвор, продольно перемещающийся между передним и задним положением по отношению к стволу, при этом затвор подпружинен в переднем направлении и предназначен для перемещения в переднее положение при произведении выстрела патроном, при этом данный затвор образует кулачковую поверхность, боек, продольно скользящий внутри затвора, для нанесения удара по капсюлю патрона, курок, способный вращаться вокруг первой точки вращения на рамке, при этом курок образует вырез шептала, отжимающее пружинное устройство, усилие которого перемещает курок по направлению к бойку, подпружиненное шептало, способное поворачиваться вокруг второй точки вращения на рамке, при этом шептало включает выступ для зацепления с вырезом шептала для удерживания курка во взведенном положении при вращении курка под воздействием указанного отжимающего пружинного устройства, спусковой крючок, способный вращаться вокруг третьей точки вращения на рамке,при этом спусковой крючок снабжен спусковой осью вращения, размещенной на нем, которая расположена таким образом, чтобы обеспечивать перемещение вперед при нажатии на спусковой крючок, спусковую тягу, имеющую первый конец, соединенный с осью вращения спускового крючка, при этом спусковая тяга включает первый палец, взаимодействующий с кулачковой поверхностью при нахождении затвора в переднем положении, и спусковую пружину, смещающую первый палец в направлении к кулачковой поверхности, отличающийся тем, что спусковая ось одинарного действия расположена на указанном шептале,данная спусковая тяга далее включает второй палец, входящий в зацепление со спусковой осью одинарного действия и поворачивающий шептало при нажатии на спусковой крючок, с целью высвобождения курка, когда шептало удерживает курок во взведенном состоянии,спусковая ось двойного действия размещена на курке,данная спусковая тяга образует вырез спусковой тяги, предназначенный для вхождения в него спусковой оси двойного действия, благодаря чему спусковая тяга вращает курок в направлении взвода,преодолевая усилие отжимающего пружинного устройства, когда при нажатии на спусковой крючокон переходит в промежуточное положение, при этом первый палец спусковой тяги взаимодействует с кулачковой поверхностью затвора для перемещения выреза спусковой тяги в направлении от спусковой оси двойного действия для высвобождения курка при дальнейшем нажатии на спусковой крючок в спусковое положение двойного действия. 2. Механизм по п.1, отличающийся тем, что спусковая тяга имеет первый конец, установленный с возможностью вращения на оси вращения спускового крючка и идущий в направлении назад под указанным затвором, и в котором указанный первый палец отходит в поперечном направлении от спусковой тяги до контакта с указанной кулачковой поверхностью на затворе, при этом второй палец размещен на расстоянии от первого пальца для приема находящейся между ними спусковой оси одинарного действия-3 006894 и располагается вблизи спусковой оси одинарного действия при взведенном курке. 3. Механизм по п.1, отличающийся тем, что указанная спусковая тяга имеет первый конец, установленный с возможностью вращения на оси вращения спускового крючка и тянущийся в направлении назад под указанным затвором, в котором первый палец отходит в поперечном направлении от спусковой тяги до вхождения в контакт с указанной кулачковой поверхностью на затворе, и указанная кулачковая поверхность имеет профиль, обеспечивающий вращение спусковой тяги в направлении от затвора при нажатии на спусковой крючок, при этом вырез спусковой тяги имеет форму для удержания в нем спусковой оси двойного действия для перемещения курка вперед в положение взвода при нажатии на спусковой крючок и высвобождении из него спусковой оси двойного действия прежде, чем курок достигнет положения взвода. 4. Механизм по п.1, отличающийся тем, что указанная спусковая тяга тянется вдоль шептала и в котором указанная спусковая ось одинарного действия включает ось, расположенную на шептале и тянущуюся параллельно указанной второй точке вращения и над спусковой тягой между первым и вторым пальцами. 5. Механизм по п.1, отличающийся тем, что указанная спусковая тяга тянется вдоль указанного курка и в котором указанная спусковая ось двойного действия включает ось, расположенную на указанном курке и тянущуюся параллельно указанной первой оси вращения и над спусковой тягой и в основном на одной прямой с указанным вырезом спусковой тяги. 6. Механизм по п.1, отличающийся тем, что спусковая тяга для ударно-спускового механизма двойного действия в огнестрельном оружии, в котором указанная спусковая тяга включает продольную тягу,имеющую первый конец и второй конец, при этом первый конец образует в ней отверстие вращения,первый палец тянется в поперечном направлении от спусковой тяги и имеет закругленный конец, второй палец размещен от первого пальца на расстоянии на стороне спусковой тяги, противоположной отверстию вращения, при этом второй палец тянется в поперечном направлении и короче, чем первый палец,при этом спусковая тяга образует вырез спусковой тяги на своем втором конце, обращенный в указанном поперечном направлении.
