Огнестрельное оружие с легко сменяемым зеркалом затвора

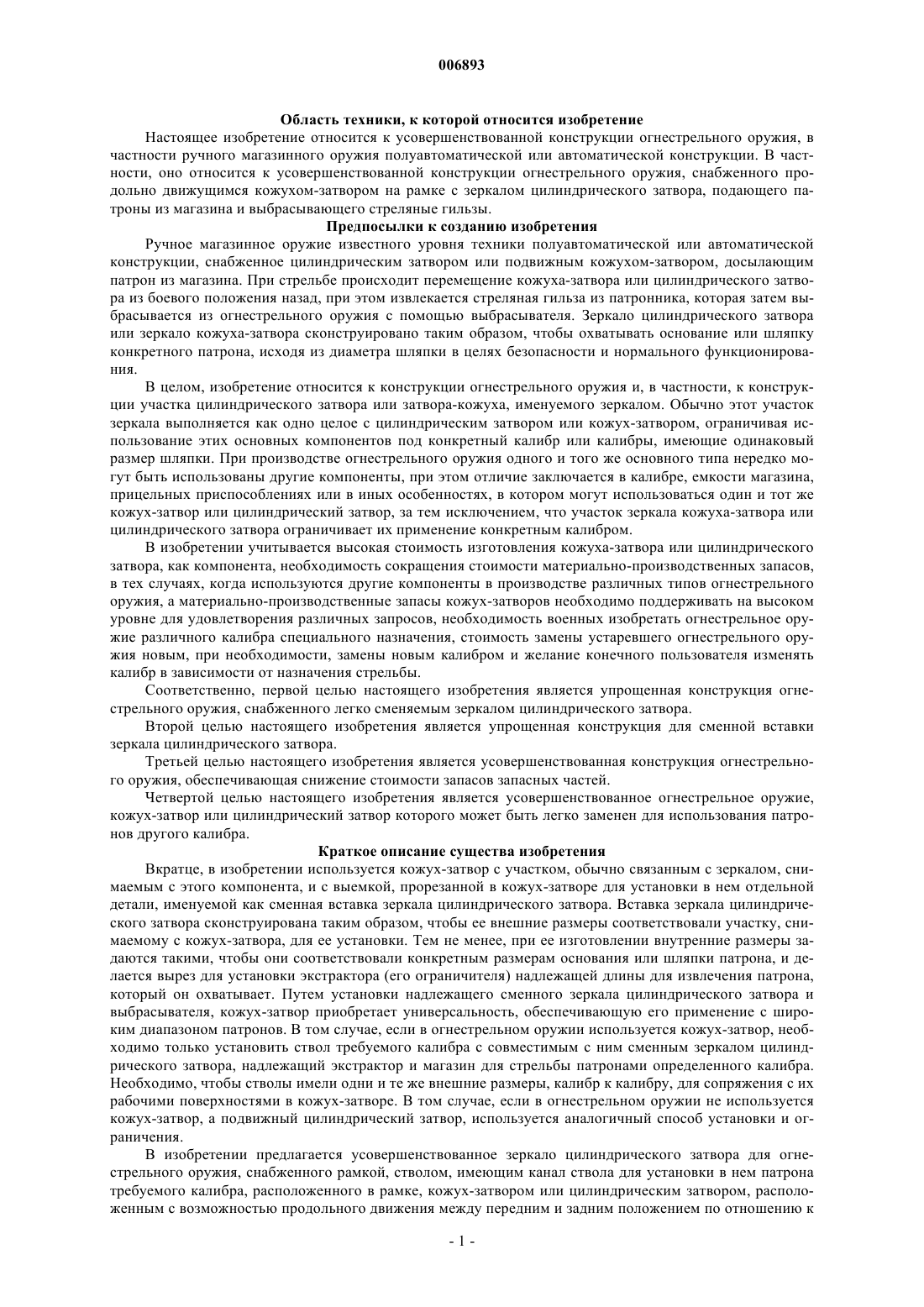

006893 Область техники, к которой относится изобретение Настоящее изобретение относится к усовершенствованной конструкции огнестрельного оружия, в частности ручного магазинного оружия полуавтоматической или автоматической конструкции. В частности, оно относится к усовершенствованной конструкции огнестрельного оружия, снабженного продольно движущимся кожухом-затвором на рамке с зеркалом цилиндрического затвора, подающего патроны из магазина и выбрасывающего стреляные гильзы. Предпосылки к созданию изобретения Ручное магазинное оружие известного уровня техники полуавтоматической или автоматической конструкции, снабженное цилиндрическим затвором или подвижным кожухом-затвором, досылающим патрон из магазина. При стрельбе происходит перемещение кожуха-затвора или цилиндрического затвора из боевого положения назад, при этом извлекается стреляная гильза из патронника, которая затем выбрасывается из огнестрельного оружия с помощью выбрасывателя. Зеркало цилиндрического затвора или зеркало кожуха-затвора сконструировано таким образом, чтобы охватывать основание или шляпку конкретного патрона, исходя из диаметра шляпки в целях безопасности и нормального функционирования. В целом, изобретение относится к конструкции огнестрельного оружия и, в частности, к конструкции участка цилиндрического затвора или затвора-кожуха, именуемого зеркалом. Обычно этот участок зеркала выполняется как одно целое с цилиндрическим затвором или кожух-затвором, ограничивая использование этих основных компонентов под конкретный калибр или калибры, имеющие одинаковый размер шляпки. При производстве огнестрельного оружия одного и того же основного типа нередко могут быть использованы другие компоненты, при этом отличие заключается в калибре, емкости магазина,прицельных приспособлениях или в иных особенностях, в котором могут использоваться один и тот же кожух-затвор или цилиндрический затвор, за тем исключением, что участок зеркала кожуха-затвора или цилиндрического затвора ограничивает их применение конкретным калибром. В изобретении учитывается высокая стоимость изготовления кожуха-затвора или цилиндрического затвора, как компонента, необходимость сокращения стоимости материально-производственных запасов,в тех случаях, когда используются другие компоненты в производстве различных типов огнестрельного оружия, а материально-производственные запасы кожух-затворов необходимо поддерживать на высоком уровне для удовлетворения различных запросов, необходимость военных изобретать огнестрельное оружие различного калибра специального назначения, стоимость замены устаревшего огнестрельного оружия новым, при необходимости, замены новым калибром и желание конечного пользователя изменять калибр в зависимости от назначения стрельбы. Соответственно, первой целью настоящего изобретения является упрощенная конструкция огнестрельного оружия, снабженного легко сменяемым зеркалом цилиндрического затвора. Второй целью настоящего изобретения является упрощенная конструкция для сменной вставки зеркала цилиндрического затвора. Третьей целью настоящего изобретения является усовершенствованная конструкция огнестрельного оружия, обеспечивающая снижение стоимости запасов запасных частей. Четвертой целью настоящего изобретения является усовершенствованное огнестрельное оружие,кожух-затвор или цилиндрический затвор которого может быть легко заменен для использования патронов другого калибра. Краткое описание существа изобретения Вкратце, в изобретении используется кожух-затвор с участком, обычно связанным с зеркалом, снимаемым с этого компонента, и с выемкой, прорезанной в кожух-затворе для установки в нем отдельной детали, именуемой как сменная вставка зеркала цилиндрического затвора. Вставка зеркала цилиндрического затвора сконструирована таким образом, чтобы ее внешние размеры соответствовали участку, снимаемому с кожух-затвора, для ее установки. Тем не менее, при ее изготовлении внутренние размеры задаются такими, чтобы они соответствовали конкретным размерам основания или шляпки патрона, и делается вырез для установки экстрактора (его ограничителя) надлежащей длины для извлечения патрона,который он охватывает. Путем установки надлежащего сменного зеркала цилиндрического затвора и выбрасывателя, кожух-затвор приобретает универсальность, обеспечивающую его применение с широким диапазоном патронов. В том случае, если в огнестрельном оружии используется кожух-затвор, необходимо только установить ствол требуемого калибра с совместимым с ним сменным зеркалом цилиндрического затвора, надлежащий экстрактор и магазин для стрельбы патронами определенного калибра. Необходимо, чтобы стволы имели одни и те же внешние размеры, калибр к калибру, для сопряжения с их рабочими поверхностями в кожух-затворе. В том случае, если в огнестрельном оружии не используется кожух-затвор, а подвижный цилиндрический затвор, используется аналогичный способ установки и ограничения. В изобретении предлагается усовершенствованное зеркало цилиндрического затвора для огнестрельного оружия, снабженного рамкой, стволом, имеющим канал ствола для установки в нем патрона требуемого калибра, расположенного в рамке, кожух-затвором или цилиндрическим затвором, расположенным с возможностью продольного движения между передним и задним положением по отношению к-1 006893 рамке и стволу, при этом кожух-затвор или цилиндрический затвор образуют остов затвора, имеющего сквозное продольное отверстие, и продольно размещенной на расстоянии эжекторной камерой, бойком,продольно скользящим в продольном отверстии, обеспечивающим нанесение им удара по патрону при нахождении кожуха-затвора или цилиндрического затвора в переднем положении, экстрактором, соответствующим выбранному калибру патрона, и эжектором (выбрасывателем), прикрепленным к рамке и входящим в эжекторную камеру при нахождении кожуха-затвора в заднем положении, отличающееся тем, что остов затвора образует полукруговую канавку, вставка зеркала цилиндрического затвора, включающая корпус, снабженный центральным отверстием и полукруговой закраиной, устанавливаемый с возможностью съема в полукруговую канавку, при этом корпус вставки имеет боковую поверхность остова затвора, обращенную к затвору рамки, и расположенную на противоположной стороне боковую поверхность зеркала цилиндрического затвора, обращенную к экстракционной камере, когда полукруговая закраина вставлена в полукруговую канавку остова затвора, при этом вставка зеркала цилиндрического затвора соответствует выбранному калибру патрона. В своей предпочтительной форме вставка зеркала цилиндрического затвора образует канавку экстрактора, предназначенную для установки в ней выбрасывателя, и, кроме того, вставка также образует продольную эжекторную прорезь для установки в ней выбрасывателя. Краткое описание чертежей Более полное понимание существа и целей изобретения может быть достигнуто из следующего ниже описания, ведущегося со ссылками на прилагаемые чертежи, на которых фиг. 1 - вид сбоку, частично в разрезе, деталей полуавтоматического огнестрельного оружия в соответствии с настоящим изобретением; фиг. 2 - вид сверху огнестрельного оружия по фиг. 1; фиг. 3 - вид сбоку кожух-затвора по фиг. 2; фиг. 4 - вид снизу кожух-затвора по фиг. 2; фиг. 5 - вид кожух-затвора в поперечном сечении в направлении стрелок V-V по фиг. 4; фиг. 6 - вид кожух-затвора в поперечном сечении в направлении стрелок VI-VI по фиг. 4; фиг. 7 - вид снизу вставки зеркала цилиндрического затвора в соответствии с настоящим изобретением; фиг. 8 - вид спереди вставки зеркала цилиндрического затвора; фиг. 9 - вид сбоку вставки зеркала цилиндрического затвора; фиг. 10 - вид спереди вставки зеркала цилиндрического затвора аналогичной на фиг. 8; фиг. 11 - вид сверху в поперечном сечении по линиям А-А на фиг. 10 и фиг. 12 - вид спереди в поперечном сечении модифицированного кожух-затвора для установки вставки зеркала цилиндрического затвора. Наиболее эффективный способ осуществления изобретения Ниже приведено описание изобретения со ссылкой на фиг. 1 в соответствии с примером осуществления полуавтоматического огнестрельного оружия 10, в котором используется подпружиненный магазин с патронами (не показан) и содержится возвратно-поступательный затвор 12, совершающий движение от переднего положения в направлении назад под воздействием возвратной пружины (не показана) при произведении выстрела патроном 14. При движении назад гильза патрона 14 выбрасывается, а при возвратном движении вперед новый патрон подается из магазина с помощью экстрактора и досылается в канал ствола 16 с помощью способа, известного специалистам в данной области техники. Затвор 12 совершает возвратно-поступательное движение по направляющим на рамке 18. Курок 20 установлен на рамке 18 с возможностью вращения для нанесения удара по бойку 22, продольно скользящему в кожухзатворе 12, для нанесения удара по задней части патрона 14. Спускной крючок 24 установлен в рамке с возможностью вращения и соединен таким образом, чтобы толкать или тянуть спусковую тягу 26. Кожух-затвор 12 включает кулачковую поверхность 28, взаимодействующую с пальцем 30 для подъема или опускания конца спусковой тяги 26 и расцепления ударника, когда спусковой крючок 24 толкает или тянет продольно спусковую тягу. Огнестрельное оружие по фиг. 1 показано с кожух-затвором 12 в переднем положении с взведенным курком 20. Вставка 32 зеркала цилиндрического затвора, расположенная в торце цельного остова затвора кожух-затвора, прилегает к патрону 14, и в ней устанавливается его задняя часть. Экстрактор (не показан) входит в зацепление с задним торцом гильзы патрона для взаимодействия с выбрасывателем (не показан) в соответствии со способом, хорошо известным специалистам в данной области, для удаления гильзы из канала ствола и ее выброса через отверстие в кожух-затворе при его движении в заднее положение. В изобретении предлагается усовершенствование конструкции полуавтоматического ручного магазинного оружия известной конструкции. Существенно, что участок зеркала цилиндрического затвора кожух-затвора известной конструкции является целой частью кожух-затвора и ему заданы размеры под конкретный калибр. Для перехода на другой калибр потребуется другой кожух-затвор для огнестрельного оружия. На фиг. 2-6 показан кожух-затвор 12 в соответствии с настоящим изобретением. На фиг. 2 показан-2 006893 вид сверху кожух-затвора с прицельными выступами 34 и окно 36 для выбрасывания стреляных гильз. На заднем торце кожух-затвора позициями 35, 37 помечены фланцы с канавками для установки сопрягающихся фланцев на рамке 12 для удержания кожух-затвора и направляющей в продольном направлении на рамке. На фиг. 3 показан вид сбоку кожух-затвора с окном 36 для выбрасывания стреляных гильз, экстрактор 38 и предохранительная чека 40. Позицией 32 помечена вставка зеркала цилиндрического затвора,которая подробно будет описана ниже. На фиг. 4 показан вид снизу кожух-затвора 12. Кожух-затвор включает цельный остов затвора 42 и продольно расположенную экстракционную камеру 44. Продольное отверстие 46 проходит через цельный остов затвора для установки в нем скользящего бойка (не показан). На фиг. 5 под позицией 48 показан экстрактор в поперечном разрезе по линии V-V, а также окно 36 для выбрасывания стреляных гильз и часть 50 магазина, в котором находится патрон 14. Позади патрона 14 видна установленная в кожух-затворе 12 вставка 32 зеркала цилиндрического затвора. На фиг. 6 показана установленная в кожух-затворе 12 вставка 32 зеркала цилиндрического затвора в поперечном сечении по линии VI-VI. Экстрактор снят для того, чтобы показать углубление 49 под пружину экстрактора. На фиг. 7-11 в различных проекциях показана вставка зеркала цилиндрического затвора в соответствии с настоящим изобретением. Вставка зеркала цилиндрического затвора, в целом показанная под позицией 32, имеет корпус 54 с полукруговой закраиной 56 и центральным отверстием 58, расположенные соосно с осью 59. Центральное отверстие расположено таким образом, чтобы совмещаться с отверстием 46 в остове затвора 42 при размещении вставки зеркала цилиндрического затвора внутри кожухзатвора. В соответствии с одной особенностью настоящего изобретения вставка 32 зеркала цилиндрического затвора снабжена экстракторной канавкой 60, прорезанной через закраину 56, идущей перпендикулярно оси 59 и предназначенной для установки в ней экстрактора (фиг. 5). Вставка 32 зеркала цилиндрического затвора также снабжена продольной эжекторной прорезью 62, выполненной в корпусе, идущей параллельно оси 59 и предназначенной для установки выбрасывателя (не показан). Выбрасыватель прикреплен к рамке таким образом, чтобы он проходил через эжекторную прорезь 62 при движении кожух-затвора и выбрасывал гильзу через окно 36 для выбрасывания стреляных гильз. Как показано в поперечном разрезе на фиг. 11, вставка 32 зеркала цилиндрического затвора имеет боковую поверхность 64 остова затвора и боковую поверхность 66 зеркала цилиндрического затвора. Боковой поверхности 66 цилиндрического затвора придана специальная форма для установки закраины патрона определенного калибра, например путем установления надлежащего размера диаметра боковой поверхности зеркала цилиндрического затвора, как показано на фиг. 10. На фиг. 12 показан кожух-затвор 12 огнестрельного оружия в поперечном разрезе. Практически во всех отношениях кожух-затвор 12 представляет собой известный затвор, за тем исключением, что он модифицирован и включает полукруговую канавку 70, которая прорезана в торец кожух-затвора 12 смежного с торцом остова затвора 42 (см. фиг. 4). Канавка 70 предпочтительно прорезана коаксиально с центральным отверстием 46 в остове затвора и имеет надлежащий размер для установки полукруговой закраины 56 вставки зеркала цилиндрического затвора таким образом, чтобы отверстие 46 остова затвора совместилось с отверстием 58 вставки. В соответствии с настоящим изобретением внешние размеры полукруговой закраины вставки зеркала цилиндрического затвора являются всегда одинаковыми, тогда как боковой поверхности 66 зеркала цилиндрического затвора вставки 32 придана форма, соответствующая выбранному размеру калибра. Таким образом, необходимо заменить только одну вставку зеркала цилиндрического затвора на другую и установить другой экстрактор, магазин и ствол для изменения калибра огнестрельного оружия. Несмотря на то, что в описании был приведен пример, рассматриваемый как предпочтительный пример осуществления изобретения, различные изменения и дополнения могут быть произведены специалистами в данной области техники. Следует понимать, что все такие изменения и дополнения находятся в пределах фактического существа и объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Огнестрельное оружие с заменяемым зеркалом затвора, снабженное рамкой, образующей продольно расположенную эжекционную камеру, стволом, имеющим канал ствола для установки в нем патрона выбранного калибра, расположенного в рамке, кожух-затвором или цилиндрическим затвором,расположенным с возможностью продольного движения между передним и задним положениями по отношению к рамке и стволу, при этом кожух-затвор или цилиндрический затвор образуют остов затвора,имеющего сквозное продольное отверстие, бойком, продольно скользящим в продольном отверстии,обеспечивающим нанесение им удара по патрону при нахождении кожух-затвора или цилиндрического затвора в переднем положении, экстрактором, соответствующим выбранному калибру патрона, и выбрасывателем, прикрепленным к рамке и входящим в эжекторную камеру, отличающееся тем, что-3 006893 остов затвора образует полукруглую канавку, коаксиальную с указанным продольным отверстием; указанное огнестрельное оружие снабжено вставкой зеркала цилиндрического затвора, включающей корпус, образующий полукруглый край, устанавливаемой с возможностью съема в указанную полукруглую канавку; указанный корпус имеет боковую поверхность остова затвора, обращенную к остову затвора рамки,и противоположно расположенную боковую поверхность зеркала цилиндрического затвора, обращенную к экстракционной камере, когда закраина вставки вставлена в канавку остова затвора; и указанная сторона вставки зеркала цилиндрического затвора соответствует выбранному калибру патрона. 2. Комбинация по п.1, в которой указанная вставка зеркала цилиндрического затвора образует продольную эжекторную прорезь, расположенную и имеющую размеры с возможностью установки в ней эжектора при движении кожух-затвора или цилиндрического затвора в заднее положение. 3. Комбинация по п.1, в которой указанная вставка зеркала цилиндрического затвора образует канавку, предназначенную для установки указанного экстрактора. 4. Комбинация по п.1, в которой вставка зеркала цилиндрического затвора образует центральное сквозное отверстие, расположенное в корпусе таким образом, чтобы оно совмещалось с указанным продольным отверстием в остове затвора, когда закраина вставки установлена внутри полукруговой канавки. 5. Комбинация по п.1, в которой вставка зеркала цилиндрического затвора, обеспечивающая легко заменяемое зеркало цилиндрического затвора для огнестрельного оружия, причем указанная вставка зеркала цилиндрического затвора включает корпус, имеющий продольную ось и образующий полукруговую закраину, расположенную вокруг указанной оси, при этом в указанном корпусе выполнено сквозное отверстие вдоль указанной оси, а во вставке зеркала цилиндрического затвора выполнена продольная эжекторная прорезь в корпусе, идущая параллельно указанной оси, и указанная вставка зеркала цилиндрического затвора имеет экстракторную канавку в полукруговой закраине, идущую перпендикулярно указанной оси.
