Магазин стрелкового оружия

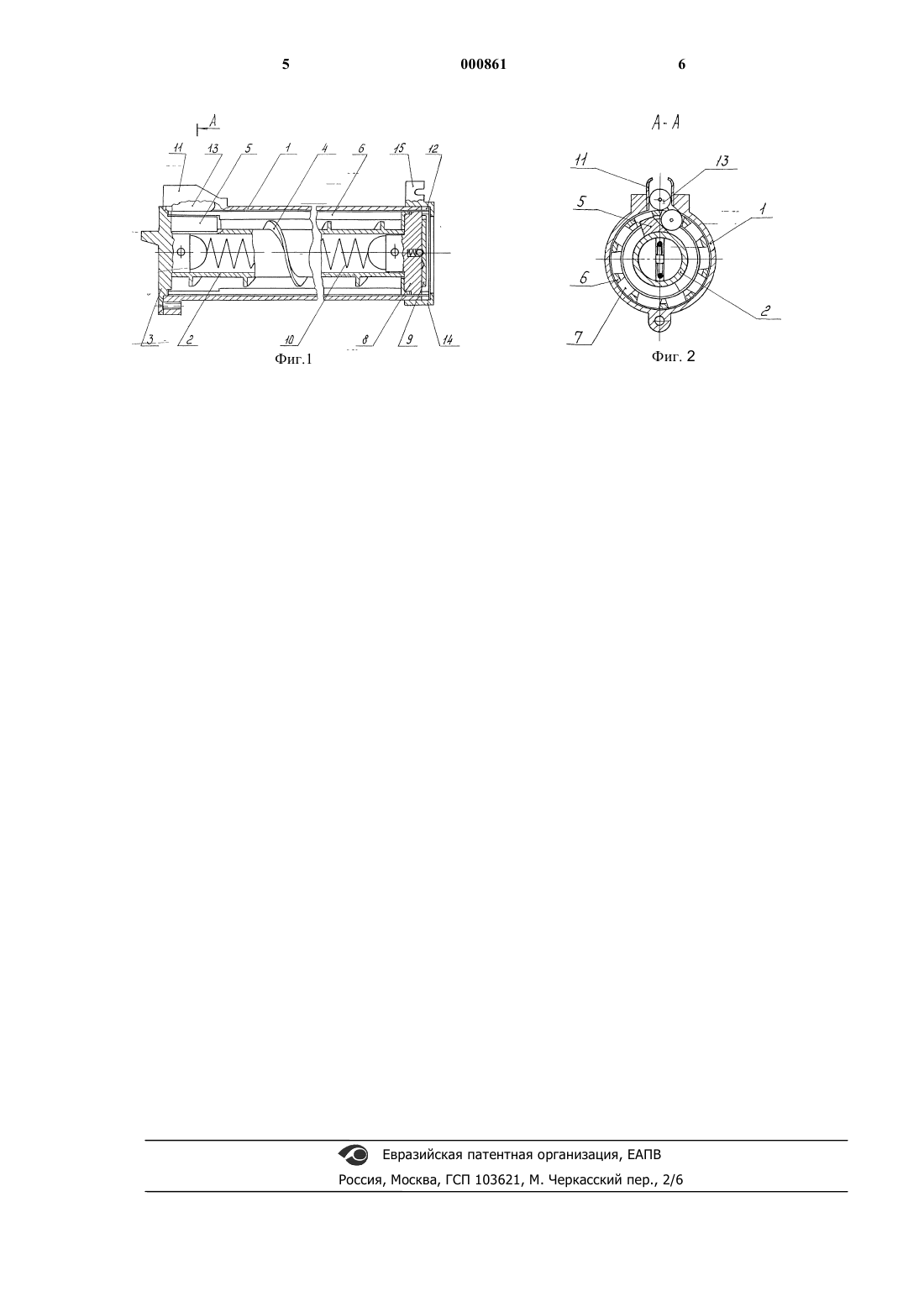

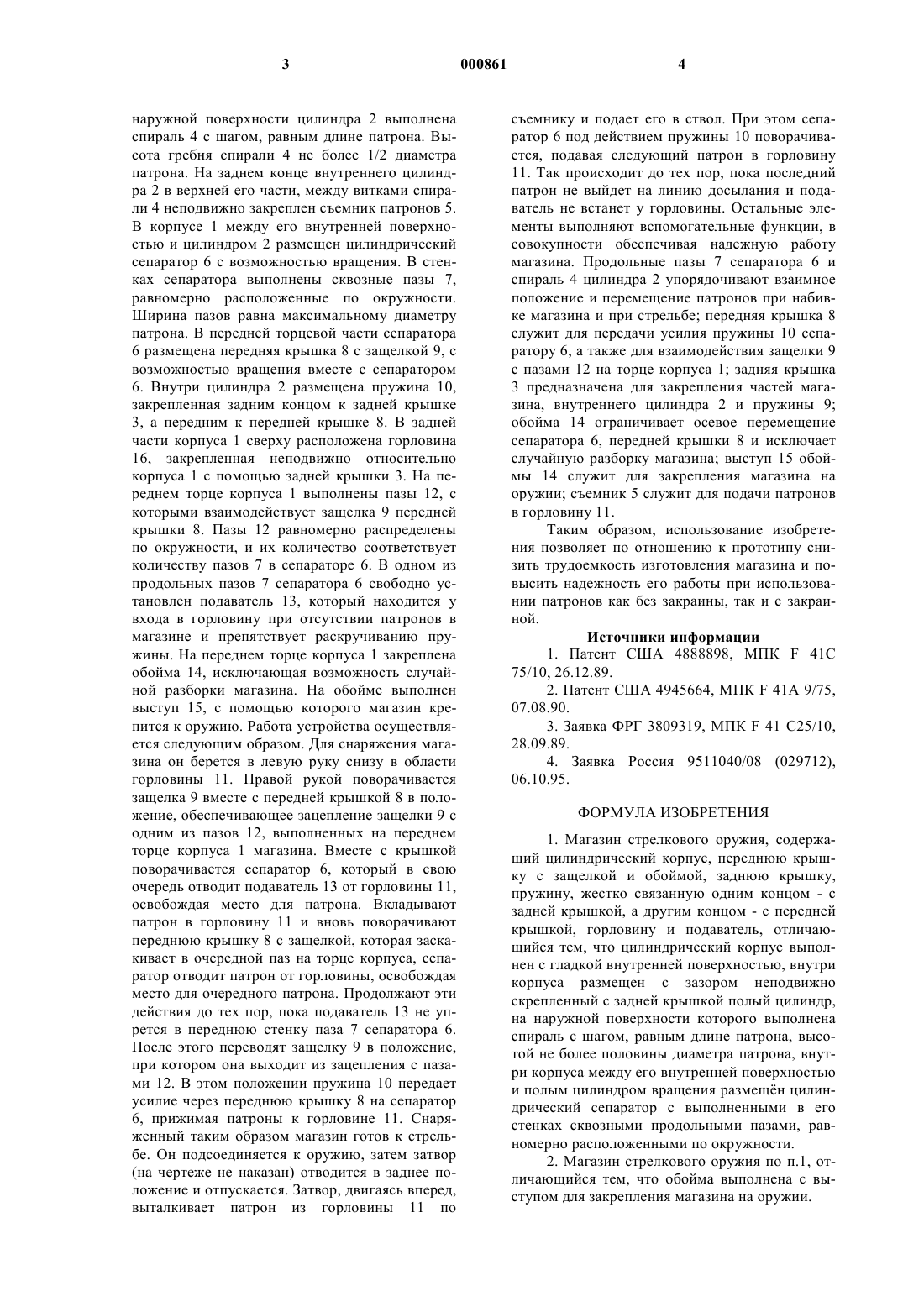

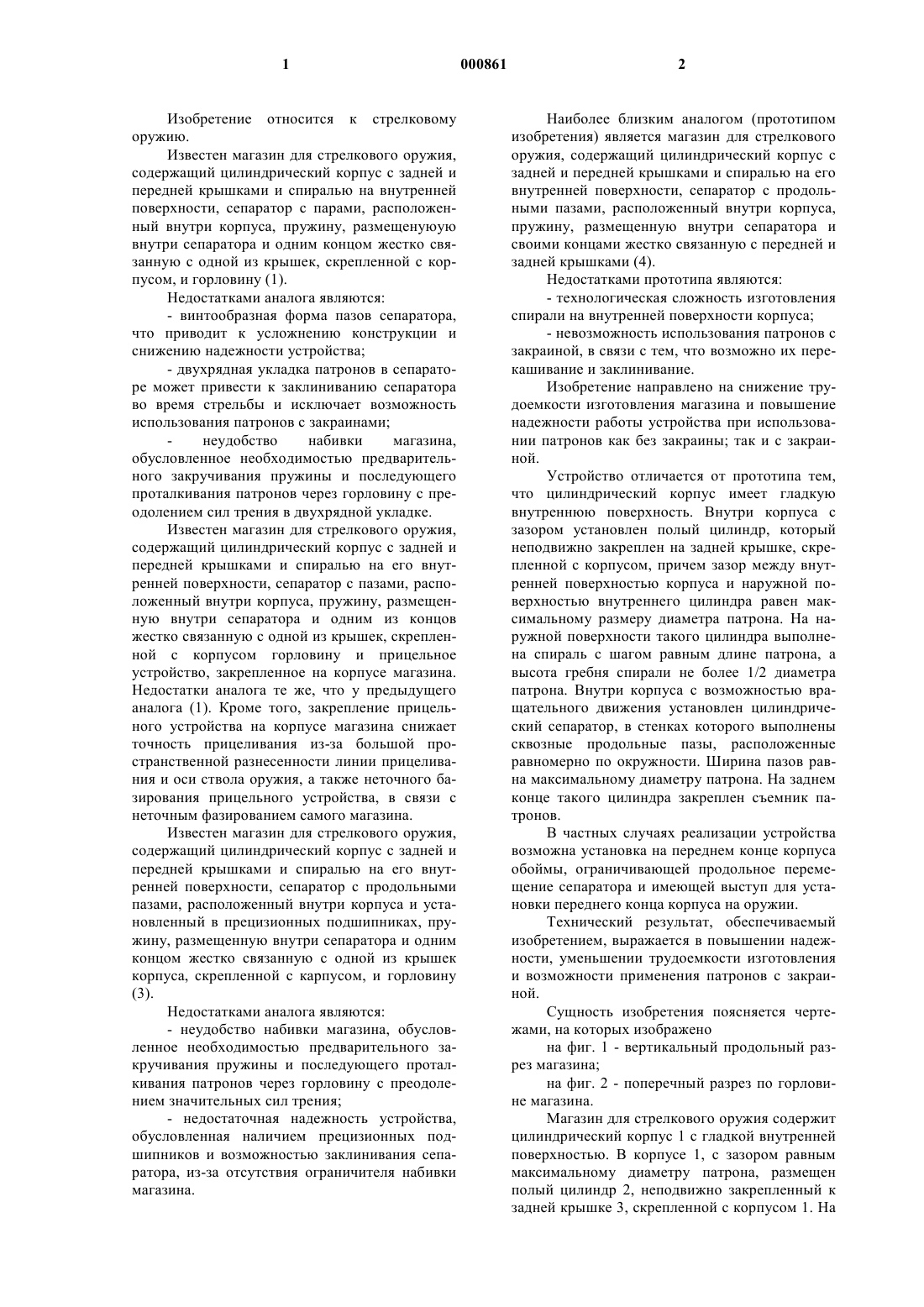

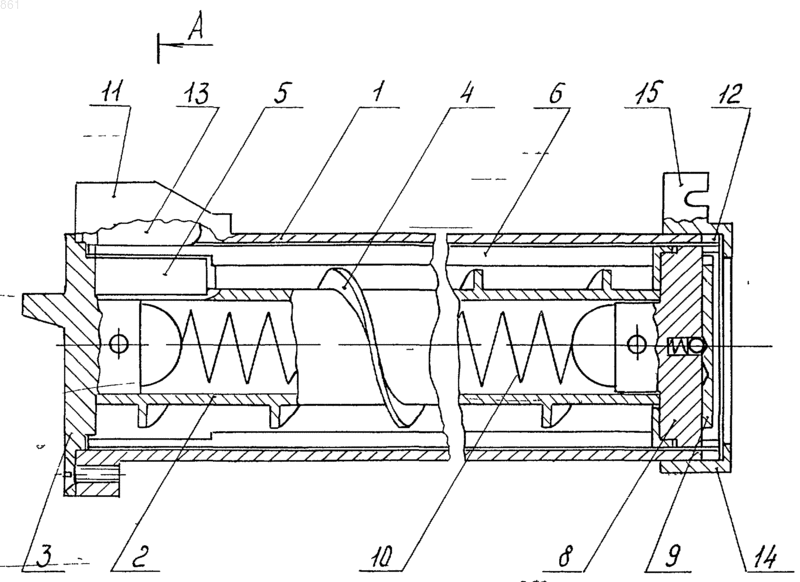

1 Изобретение относится к стрелковому оружию. Известен магазин для стрелкового оружия,содержащий цилиндрический корпус с задней и передней крышками и спиралью на внутренней поверхности, сепаратор с парами, расположенный внутри корпуса, пружину, размещенуюую внутри сепapатора и одним концом жестко связанную с одной из крышек, скрепленной с корпусом, и горловину (1). Недостатками аналога являются:- винтообразная форма пазов сепаратора,что приводит к усложнению конструкции и снижению надежности устройства;- двухрядная укладка патронов в сепараторе может привести к заклиниванию сепаратора во время стрельбы и исключает возможность использования патронов с закраинами; неудобство набивки магазина,обусловленное необходимостью предварительного закручивания пружины и последующего проталкивания патронов через горловину с преодолением сил трения в двухрядной укладке. Известен магазин для стрелкового оружия,содержащий цилиндрический корпус с задней и передней крышками и спиралью на его внутренней поверхности, сепаратор с пазами, расположенный внутри корпуса, пружину, размещенную внутри сепаратора и одним из концов жестко связанную с одной из крышек, скрепленной с корпусом горловину и прицельное устройство, закрепленное на корпусе магазина. Недостатки аналога те же, что у предыдущего аналога (1). Кроме того, закрепление прицельного устройства на корпусе магазина снижает точность прицеливания из-за большой пространственной разнесенности линии прицеливания и оси ствола оружия, а также неточного базирования прицельного устройства, в связи с неточным фазированием самого магазина. Известен магазин для стрелкового оружия,содержащий цилиндрический корпус с задней и передней крышками и спиралью на его внутренней поверхности, сепаратор с продольными пазами, расположенный внутри корпуса и установленный в прецизионных подшипниках, пружину, размещенную внутри сепаратора и одним концом жестко связанную с одной из крышек корпуса, скрепленной с карпусом, и горловину- неудобство набивки магазина, обусловленное необходимостью предварительного закручивания пружины и последующего проталкивания патронов через горловину с преодолением значительных сил трения;- недостаточная надежность устройства,обусловленная наличием прецизионных подшипников и возможностью заклинивания сепаратора, из-за отсутствия ограничителя набивки магазина. 2 Наиболее близким аналогом (прототипом изобретения) является магазин для стрелкового оружия, содержащий цилиндрический корпус с задней и передней крышками и спиралью на его внутренней поверхности, сепаратор с продольными пазами, расположенный внутри корпуса,пружину, размещенную внутри сепаратора и своими концами жестко связанную с передней и задней крышками (4). Недостатками прототипа являются:- технологическая сложность изготовления спирали на внутренней поверхности корпуса;- невозможность использования патронов с закраиной, в связи с тем, что возможно их перекашивание и заклинивание. Изобретение направлено на снижение трудоемкости изготовления магазина и повышение надежности работы устройства при использовании патронов как без закраины; так и с закраиной. Устройство отличается от прототипа тем,что цилиндрический корпус имеет гладкую внутреннюю поверхность. Внутри корпуса с зазором установлен полый цилиндр, который неподвижно закреплен на задней крышке, скрепленной с корпусом, причем зазор между внутренней поверхностью корпуса и наружной поверхностью внутреннего цилиндра равен максимальному размеру диаметра патрона. На наружной поверхности такого цилиндра выполнена спираль с шагом равным длине патрона, а высота гребня спирали не более 1/2 диаметра патрона. Внутри корпуса с возможностью вращательного движения установлен цилиндрический сепаратор, в стенках которого выполнены сквозные продольные пазы, расположенные равномерно по окружности. Ширина пазов равна максимальному диаметру патрона. На заднем конце такого цилиндра закреплен съемник патронов. В частных случаях реализации устройства возможна установка на переднем конце корпуса обоймы, ограничивающей продольное перемещение сепаратора и имеющей выступ для установки переднего конца корпуса на оружии. Технический результат, обеспечиваемый изобретением, выражается в повышении надежности, уменьшении трудоемкости изготовления и возможности применения патронов с закраиной. Сущность изобретения поясняется чертежами, на которых изображено на фиг. 1 - вертикальный продольный разрез магазина; на фиг. 2 - поперечный разрез по горловине магазина. Магазин для стрелкового оружия содержит цилиндрический корпус 1 с гладкой внутренней поверхностью. В корпусе 1, с зазором равным максимальному диаметру патрона, размещен полый цилиндр 2, неподвижно закрепленный к задней крышке 3, скрепленной с корпусом 1. На 3 наружной поверхности цилиндра 2 выполнена спираль 4 с шагом, равным длине патрона. Высота гребня спирали 4 не более 1/2 диаметра патрона. На заднем конце внутреннего цилиндра 2 в верхней его части, между витками спирали 4 неподвижно закреплен съемник патронов 5. В корпусе 1 между его внутренней поверхностью и цилиндром 2 размещен цилиндрический сепаратор 6 с возможностью вращения. В стенках сепаратора выполнены сквозные пазы 7,равномерно расположенные по окружности. Ширина пазов равна максимальному диаметру патрона. В передней торцевой части сепаратора 6 размещена передняя крышка 8 с защелкой 9, с возможностью вращения вместе с сепаратором 6. Внутри цилиндра 2 размещена пружина 10,закрепленная задним концом к задней крышке 3, а передним к передней крышке 8. В задней части корпуса 1 сверху расположена горловина 16, закрепленная неподвижно относительно корпуса 1 с помощью задней крышки 3. На переднем торце корпуса 1 выполнены пазы 12, с которыми взаимодействует защелка 9 передней крышки 8. Пазы 12 равномерно распределены по окружности, и их количество соответствует количеству пазов 7 в сепараторе 6. В одном из продольных пазов 7 сепаратора 6 свободно установлен подаватель 13, который находится у входа в горловину при отсутствии патронов в магазине и препятствует раскручиванию пружины. На переднем торце корпуса 1 закреплена обойма 14, исключающая возможность случайной разборки магазина. На обойме выполнен выступ 15, с помощью которого магазин крепится к оружию. Работа устройства осуществляется следующим образом. Для снаряжения магазина он берется в левую руку снизу в области горловины 11. Правой рукой поворачивается защелка 9 вместе с передней крышкой 8 в положение, обеспечивающее зацепление защелки 9 с одним из пазов 12, выполненных на переднем торце корпуса 1 магазина. Вместе с крышкой поворачивается сепаратор 6, который в свою очередь отводит подаватель 13 от горловины 11,освобождая место для патрона. Вкладывают патрон в горловину 11 и вновь поворачивают переднюю крышку 8 с защелкой, которая заскакивает в очередной паз на торце корпуса, сепаратор отводит патрон от горловины, освобождая место для очередного патрона. Продолжают эти действия до тех пор, пока подаватель 13 не упрется в переднюю стенку паза 7 сепаратора 6. После этого переводят защелку 9 в положение,при котором она выходит из зацепления с пазами 12. В этом положении пружина 10 передает усилие через переднюю крышку 8 на сепаратор 6, прижимая патроны к горловине 11. Снаряженный таким образом магазин готов к стрельбе. Он подсоединяется к оружию, затем затвор(на чертеже не наказан) отводится в заднее положение и отпускается. Затвор, двигаясь вперед,выталкивает патрон из горловины 11 по 4 съемнику и подает его в ствол. При этом сепаратор 6 под действием пружины 10 поворачивается, подавая следующий патрон в горловину 11. Так происходит до тех пор, пока последний патрон не выйдет на линию досылания и подаватель не встанет у горловины. Остальные элементы выполняют вспомогательные функции, в совокупности обеспечивая надежную работу магазина. Продольные пазы 7 сепаратора 6 и спираль 4 цилиндра 2 упорядочивают взаимное положение и перемещение патронов при набивке магазина и при стрельбе; передняя крышка 8 служит для передачи усилия пружины 10 сепаратору 6, а также для взаимодействия защелки 9 с пазами 12 на торце корпуса 1; задняя крышка 3 предназначена для закрепления частей магазина, внутреннего цилиндра 2 и пружины 9; обойма 14 ограничивает осевое перемещение сепаратора 6, передней крышки 8 и исключает случайную разборку магазина; выступ 15 обоймы 14 служит для закрепления магазина на оружии; съемник 5 служит для подачи патронов в горловину 11. Таким образом, использование изобретения позволяет по отношению к прототипу снизить трудоемкость изготовления магазина и повысить надежность eго работы при использовании патронов как без закраины, так и с закраиной. Источники информации 1. Патент США 4888898, МПК F 41 С 75/10, 26.12.89. 2. Патент США 4945664, МПК F 41 А 9/75,07.08.90. 3. Заявка ФРГ 3809319, МПК F 41 C25/10,28.09.89. 4. Заявка Россия 9511040/08 (029712),06.10.95. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Магазин стрелкового оружия, содержащий цилиндрический корпус, переднюю крышку с защелкой и обоймой, заднюю крышку,пружину, жестко связанную одним концом - с задней крышкой, а другим концом - с передней крышкой, горловину и подаватель, отличающийся тем, что цилиндрический корпус выполнен с гладкой внутренней поверхностью, внутри корпуса размещен с зазором неподвижно скрепленный с задней крышкой полый цилиндр,на наружной поверхности которого выполнена спираль с шагом, равным длине патрона, высотой не более половины диаметра патрона, внутри корпуса между его внутренней поверхностью и полым цилиндром вращения размещн цилиндрический сепаратор с выполненными в его стенках сквозными продольными пазами, равномерно расположенными по окружности. 2. Магазин стрелкового оружия по п.1, отличающийся тем, что обойма выполнена с выступом для закрепления магазина на оружии.
