Лазерный целеуказатель для пистолетов с подвижной спусковой скобой

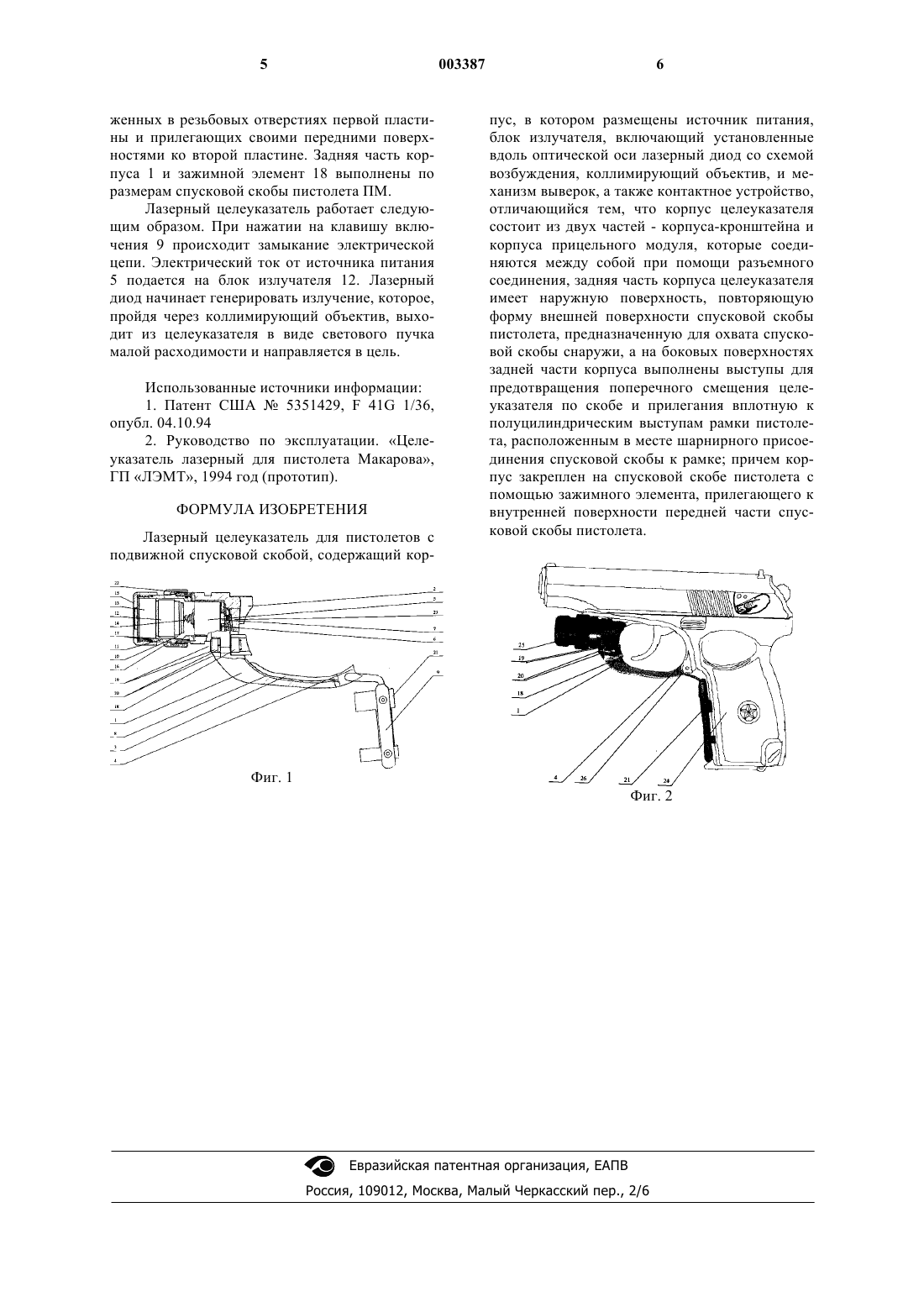

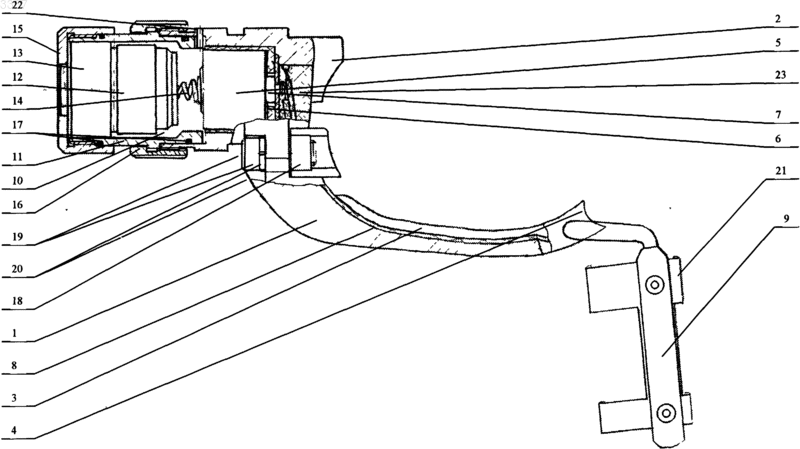

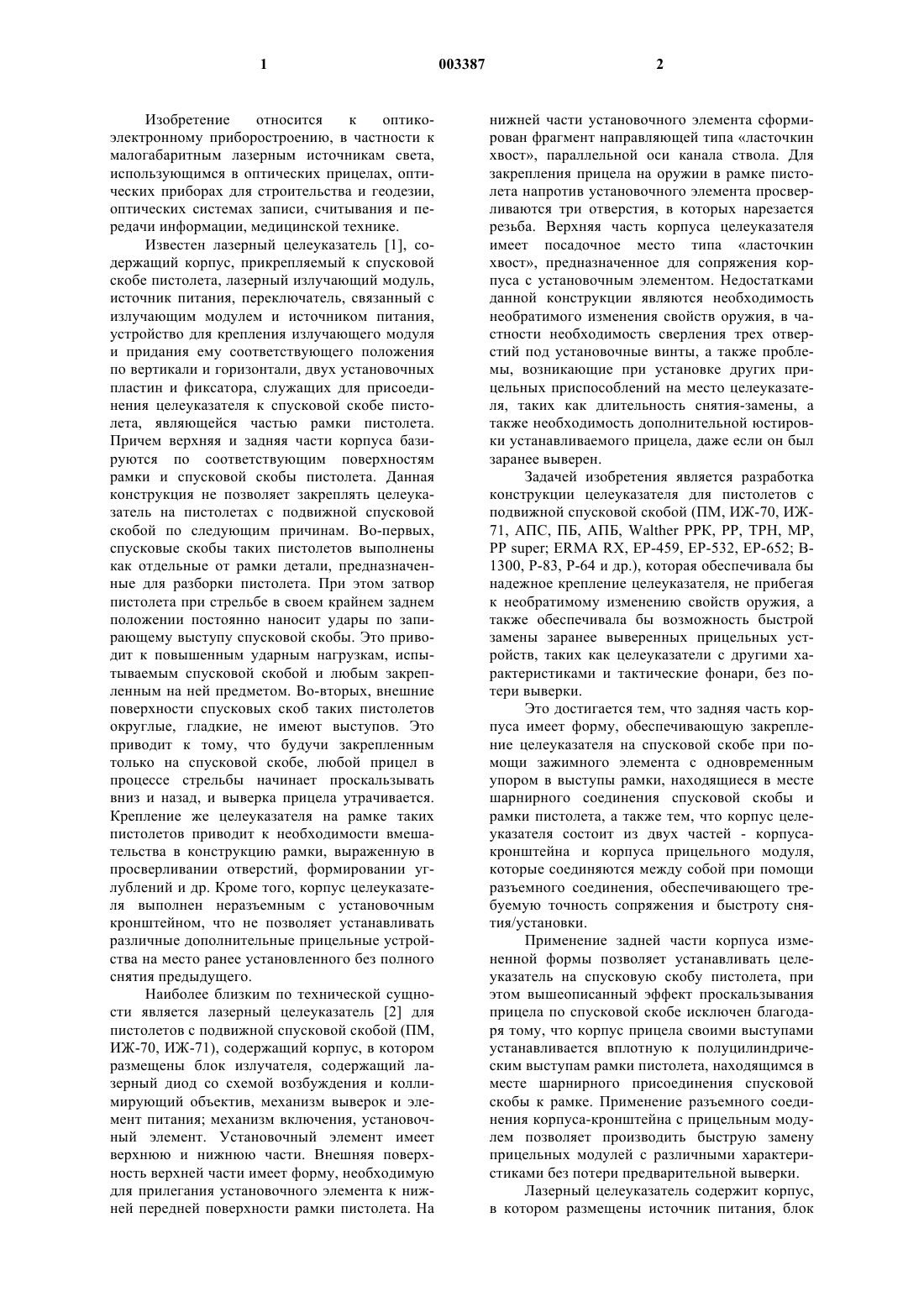

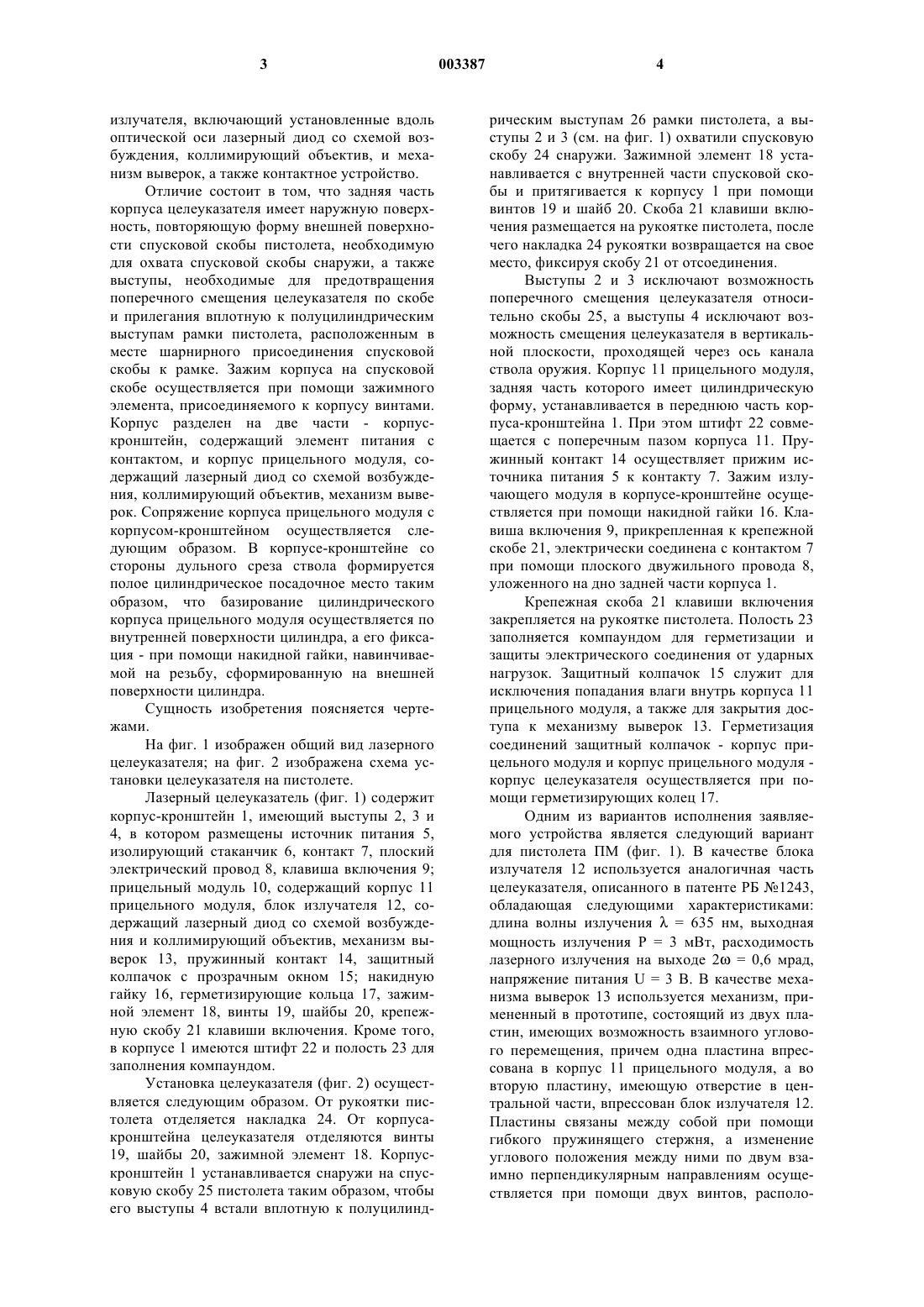

1 Изобретение относится к оптикоэлектронному приборостроению, в частности к малогабаритным лазерным источникам света,использующимся в оптических прицелах, оптических приборах для строительства и геодезии,оптических системах записи, считывания и передачи информации, медицинской технике. Известен лазерный целеуказатель [1], содержащий корпус, прикрепляемый к спусковой скобе пистолета, лазерный излучающий модуль,источник питания, переключатель, связанный с излучающим модулем и источником питания,устройство для крепления излучающего модуля и придания ему соответствующего положения по вертикали и горизонтали, двух установочных пластин и фиксатора, служащих для присоединения целеуказателя к спусковой скобе пистолета, являющейся частью рамки пистолета. Причем верхняя и задняя части корпуса базируются по соответствующим поверхностям рамки и спусковой скобы пистолета. Данная конструкция не позволяет закреплять целеуказатель на пистолетах с подвижной спусковой скобой по следующим причинам. Во-первых,спусковые скобы таких пистолетов выполнены как отдельные от рамки детали, предназначенные для разборки пистолета. При этом затвор пистолета при стрельбе в своем крайнем заднем положении постоянно наносит удары по запирающему выступу спусковой скобы. Это приводит к повышенным ударным нагрузкам, испытываемым спусковой скобой и любым закрепленным на ней предметом. Во-вторых, внешние поверхности спусковых скоб таких пистолетов округлые, гладкие, не имеют выступов. Это приводит к тому, что будучи закрепленным только на спусковой скобе, любой прицел в процессе стрельбы начинает проскальзывать вниз и назад, и выверка прицела утрачивается. Крепление же целеуказателя на рамке таких пистолетов приводит к необходимости вмешательства в конструкцию рамки, выраженную в просверливании отверстий, формировании углублений и др. Кроме того, корпус целеуказателя выполнен неразъемным с установочным кронштейном, что не позволяет устанавливать различные дополнительные прицельные устройства на место ранее установленного без полного снятия предыдущего. Наиболее близким по технической сущности является лазерный целеуказатель [2] для пистолетов с подвижной спусковой скобой (ПМ,ИЖ-70, ИЖ-71), содержащий корпус, в котором размещены блок излучателя, содержащий лазерный диод со схемой возбуждения и коллимирующий объектив, механизм выверок и элемент питания; механизм включения, установочный элемент. Установочный элемент имеет верхнюю и нижнюю части. Внешняя поверхность верхней части имеет форму, необходимую для прилегания установочного элемента к нижней передней поверхности рамки пистолета. На 2 нижней части установочного элемента сформирован фрагмент направляющей типа ласточкин хвост, параллельной оси канала ствола. Для закрепления прицела на оружии в рамке пистолета напротив установочного элемента просверливаются три отверстия, в которых нарезается резьба. Верхняя часть корпуса целеуказателя имеет посадочное место типа ласточкин хвост, предназначенное для сопряжения корпуса с установочным элементом. Недостатками данной конструкции являются необходимость необратимого изменения свойств оружия, в частности необходимость сверления трех отверстий под установочные винты, а также проблемы, возникающие при установке других прицельных приспособлений на место целеуказателя, таких как длительность снятия-замены, а также необходимость дополнительной юстировки устанавливаемого прицела, даже если он был заранее выверен. Задачей изобретения является разработка конструкции целеуказателя для пистолетов с подвижной спусковой скобой (ПМ, ИЖ-70, ИЖ 71, АПС, ПБ, АПБ, Walther РРК, РР, ТРН, МР,РР super; ERMA RX, ЕР-459, ЕР-532, ЕР-652; В 1300, Р-83, Р-64 и др.), которая обеспечивала бы надежное крепление целеуказателя, не прибегая к необратимому изменению свойств оружия, а также обеспечивала бы возможность быстрой замены заранее выверенных прицельных устройств, таких как целеуказатели с другими характеристиками и тактические фонари, без потери выверки. Это достигается тем, что задняя часть корпуса имеет форму, обеспечивающую закрепление целеуказателя на спусковой скобе при помощи зажимного элемента с одновременным упором в выступы рамки, находящиеся в месте шарнирного соединения спусковой скобы и рамки пистолета, а также тем, что корпус целеуказателя состоит из двух частей - корпусакронштейна и корпуса прицельного модуля,которые соединяются между собой при помощи разъемного соединения, обеспечивающего требуемую точность сопряжения и быстроту снятия/установки. Применение задней части корпуса измененной формы позволяет устанавливать целеуказатель на спусковую скобу пистолета, при этом вышеописанный эффект проскальзывания прицела по спусковой скобе исключен благодаря тому, что корпус прицела своими выступами устанавливается вплотную к полуцилиндрическим выступам рамки пистолета, находящимся в месте шарнирного присоединения спусковой скобы к рамке. Применение разъемного соединения корпуса-кронштейна с прицельным модулем позволяет производить быструю замену прицельных модулей с различными характеристиками без потери предварительной выверки. Лазерный целеуказатель содержит корпус,в котором размещены источник питания, блок 3 излучателя, включающий установленные вдоль оптической оси лазерный диод со схемой возбуждения, коллимирующий объектив, и механизм выверок, а также контактное устройство. Отличие состоит в том, что задняя часть корпуса целеуказателя имеет наружную поверхность, повторяющую форму внешней поверхности спусковой скобы пистолета, необходимую для охвата спусковой скобы снаружи, а также выступы, необходимые для предотвращения поперечного смещения целеуказателя по скобе и прилегания вплотную к полуцилиндрическим выступам рамки пистолета, расположенным в месте шарнирного присоединения спусковой скобы к рамке. Зажим корпуса на спусковой скобе осуществляется при помощи зажимного элемента, присоединяемого к корпусу винтами. Корпус разделен на две части - корпускронштейн, содержащий элемент питания с контактом, и корпус прицельного модуля, содержащий лазерный диод со схемой возбуждения, коллимирующий объектив, механизм выверок. Сопряжение корпуса прицельного модуля с корпусом-кронштейном осуществляется следующим образом. В корпусе-кронштейне со стороны дульного среза ствола формируется полое цилиндрическое посадочное место таким образом, что базирование цилиндрического корпуса прицельного модуля осуществляется по внутренней поверхности цилиндра, а его фиксация - при помощи накидной гайки, навинчиваемой на резьбу, сформированную на внешней поверхности цилиндра. Сущность изобретения поясняется чертежами. На фиг. 1 изображен общий вид лазерного целеуказателя; на фиг. 2 изображена схема установки целеуказателя на пистолете. Лазерный целеуказатель (фиг. 1) содержит корпус-кронштейн 1, имеющий выступы 2, 3 и 4, в котором размещены источник питания 5,изолирующий стаканчик 6, контакт 7, плоский электрический провод 8, клавиша включения 9; прицельный модуль 10, содержащий корпус 11 прицельного модуля, блок излучателя 12, содержащий лазерный диод со схемой возбуждения и коллимирующий объектив, механизм выверок 13, пружинный контакт 14, защитный колпачок с прозрачным окном 15; накидную гайку 16, герметизирующие кольца 17, зажимной элемент 18, винты 19, шайбы 20, крепежную скобу 21 клавиши включения. Кроме того,в корпусе 1 имеются штифт 22 и полость 23 для заполнения компаундом. Установка целеуказателя (фиг. 2) осуществляется следующим образом. От рукоятки пистолета отделяется накладка 24. От корпусакронштейна целеуказателя отделяются винты 19, шайбы 20, зажимной элемент 18. Корпускронштейн 1 устанавливается снаружи на спусковую скобу 25 пистолета таким образом, чтобы его выступы 4 встали вплотную к полуцилинд 003387 4 рическим выступам 26 рамки пистолета, а выступы 2 и 3 (см. на фиг. 1) охватили спусковую скобу 24 снаружи. Зажимной элемент 18 устанавливается с внутренней части спусковой скобы и притягивается к корпусу 1 при помощи винтов 19 и шайб 20. Скоба 21 клавиши включения размещается на рукоятке пистолета, после чего накладка 24 рукоятки возвращается на свое место, фиксируя скобу 21 от отсоединения. Выступы 2 и 3 исключают возможность поперечного смещения целеуказателя относительно скобы 25, а выступы 4 исключают возможность смещения целеуказателя в вертикальной плоскости, проходящей через ось канала ствола оружия. Корпус 11 прицельного модуля,задняя часть которого имеет цилиндрическую форму, устанавливается в переднюю часть корпуса-кронштейна 1. При этом штифт 22 совмещается с поперечным пазом корпуса 11. Пружинный контакт 14 осуществляет прижим источника питания 5 к контакту 7. Зажим излучающего модуля в корпусе-кронштейне осуществляется при помощи накидной гайки 16. Клавиша включения 9, прикрепленная к крепежной скобе 21, электрически соединена с контактом 7 при помощи плоского двужильного провода 8,уложенного на дно задней части корпуса 1. Крепежная скоба 21 клавиши включения закрепляется на рукоятке пистолета. Полость 23 заполняется компаундом для герметизации и защиты электрического соединения от ударных нагрузок. Защитный колпачок 15 служит для исключения попадания влаги внутрь корпуса 11 прицельного модуля, а также для закрытия доступа к механизму выверок 13. Герметизация соединений защитный колпачок - корпус прицельного модуля и корпус прицельного модуля корпус целеуказателя осуществляется при помощи герметизирующих колец 17. Одним из вариантов исполнения заявляемого устройства является следующий вариант для пистолета ПМ (фиг. 1). В качестве блока излучателя 12 используется аналогичная часть целеуказателя, описанного в патенте РБ 1243,обладающая следующими характеристиками: длина волны излучения= 635 нм, выходная мощность излучения Р = 3 мВт, расходимость лазерного излучения на выходе 2 = 0,6 мрад,напряжение питания U = 3 В. В качестве механизма выверок 13 используется механизм, примененный в прототипе, состоящий из двух пластин, имеющих возможность взаимного углового перемещения, причем одна пластина впрессована в корпус 11 прицельного модуля, а во вторую пластину, имеющую отверстие в центральной части, впрессован блок излучателя 12. Пластины связаны между собой при помощи гибкого пружинящего стержня, а изменение углового положения между ними по двум взаимно перпендикулярным направлениям осуществляется при помощи двух винтов, располо 5 женных в резьбовых отверстиях первой пластины и прилегающих своими передними поверхностями ко второй пластине. Задняя часть корпуса 1 и зажимной элемент 18 выполнены по размерам спусковой скобы пистолета ПМ. Лазерный целеуказатель работает следующим образом. При нажатии на клавишу включения 9 происходит замыкание электрической цепи. Электрический ток от источника питания 5 подается на блок излучателя 12. Лазерный диод начинает генерировать излучение, которое,пройдя через коллимирующий объектив, выходит из целеуказателя в виде светового пучка малой расходимости и направляется в цель. Использованные источники информации: 1. Патент США 5351429, F 41G 1/36,опубл. 04.10.94 2. Руководство по эксплуатации. Целеуказатель лазерный для пистолета Макарова,ГП ЛЭМТ, 1994 год (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Лазерный целеуказатель для пистолетов с подвижной спусковой скобой, содержащий кор 6 пус, в котором размещены источник питания,блок излучателя, включающий установленные вдоль оптической оси лазерный диод со схемой возбуждения, коллимирующий объектив, и механизм выверок, а также контактное устройство,отличающийся тем, что корпус целеуказателя состоит из двух частей - корпуса-кронштейна и корпуса прицельного модуля, которые соединяются между собой при помощи разъемного соединения, задняя часть корпуса целеуказателя имеет наружную поверхность, повторяющую форму внешней поверхности спусковой скобы пистолета, предназначенную для охвата спусковой скобы снаружи, а на боковых поверхностях задней части корпуса выполнены выступы для предотвращения поперечного смещения целеуказателя по скобе и прилегания вплотную к полуцилиндрическим выступам рамки пистолета, расположенным в месте шарнирного присоединения спусковой скобы к рамке; причем корпус закреплен на спусковой скобе пистолета с помощью зажимного элемента, прилегающего к внутренней поверхности передней части спусковой скобы пистолета.
