Тросовый замок

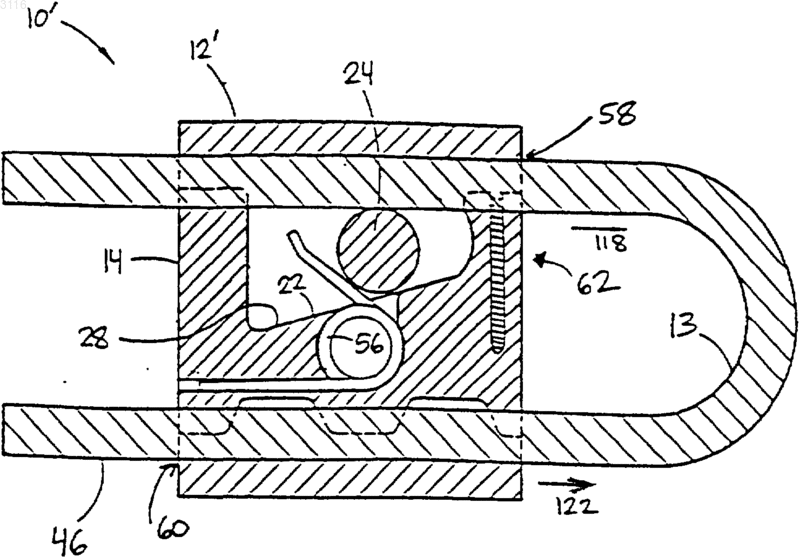

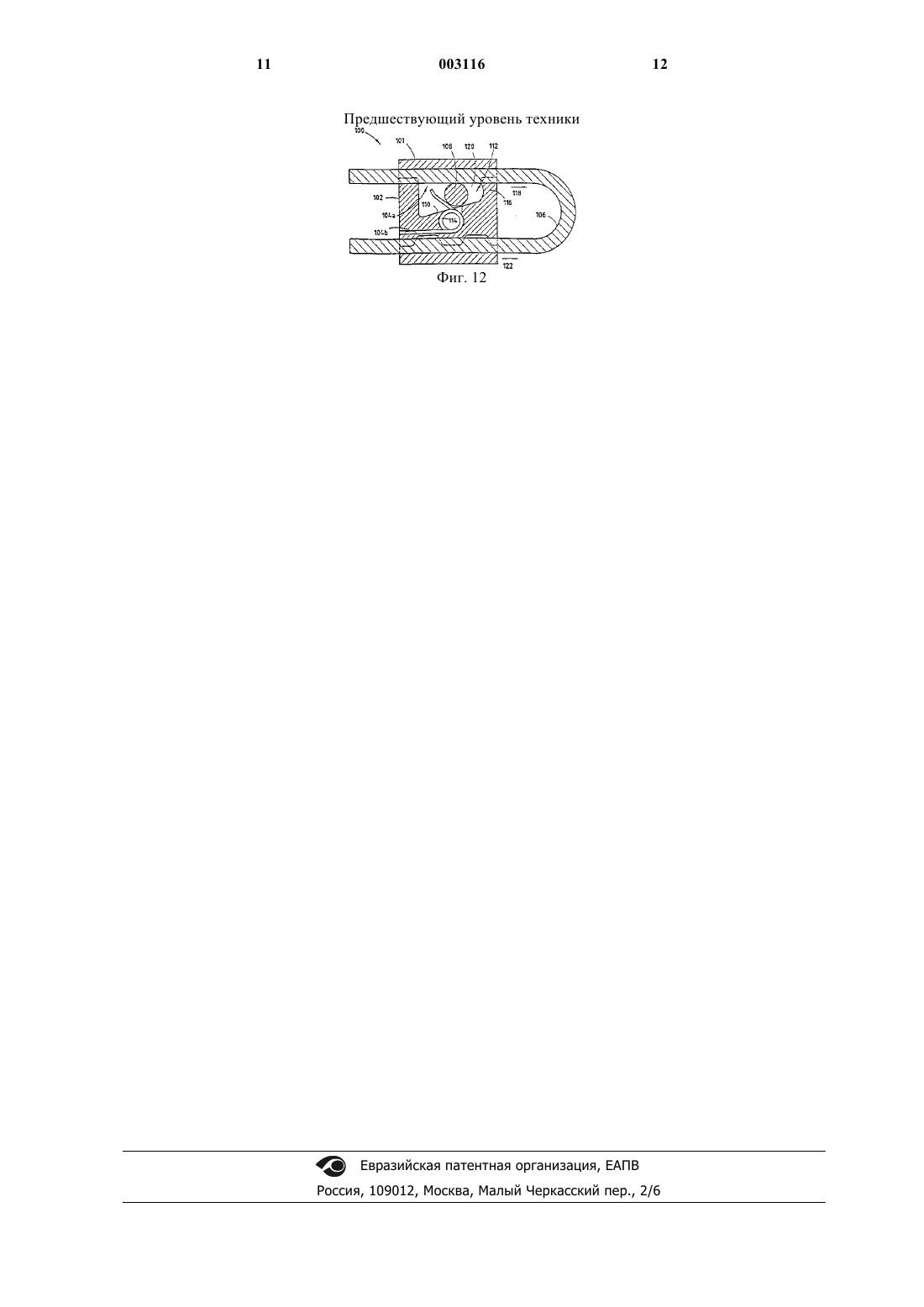

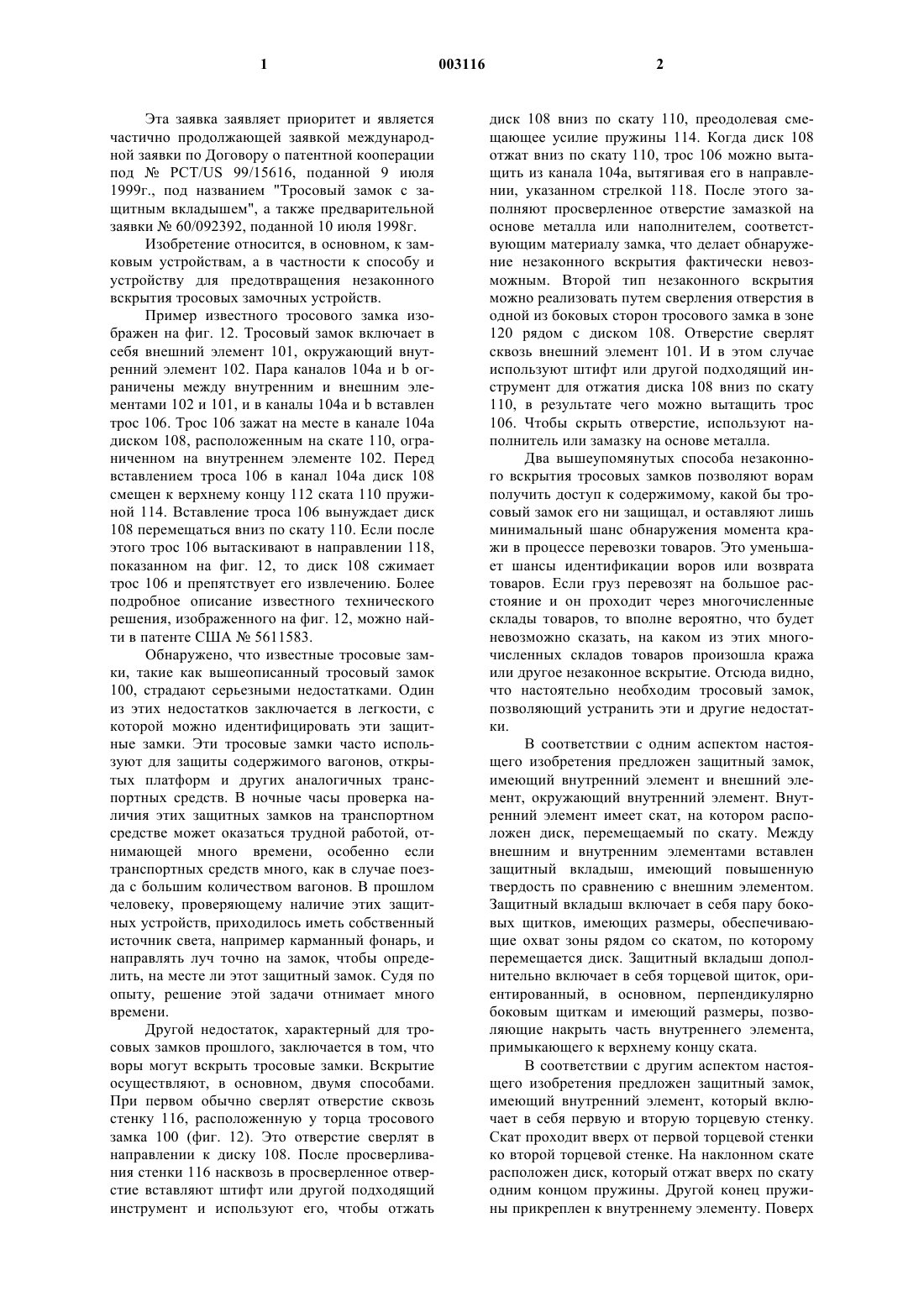

1 Эта заявка заявляет приоритет и является частично продолжающей заявкой международной заявки по Договору о патентной кооперации подPCT/US 99/15616, поданной 9 июля 1999 г., под названием "Тросовый замок с защитным вкладышем", а также предварительной заявки 60/092392, поданной 10 июля 1998 г. Изобретение относится, в основном, к замковым устройствам, а в частности к способу и устройству для предотвращения незаконного вскрытия тросовых замочных устройств. Пример известного тросового замка изображен на фиг. 12. Тросовый замок включает в себя внешний элемент 101, окружающий внутренний элемент 102. Пара каналов 104 а и b ограничены между внутренним и внешним элементами 102 и 101, и в каналы 104 а и b вставлен трос 106. Трос 106 зажат на месте в канале 104 а диском 108, расположенным на скате 110, ограниченном на внутреннем элементе 102. Перед вставлением троса 106 в канал 104 а диск 108 смещен к верхнему концу 112 ската 110 пружиной 114. Вставление троса 106 вынуждает диск 108 перемещаться вниз по скату 110. Если после этого трос 106 вытаскивают в направлении 118,показанном на фиг. 12, то диск 108 сжимает трос 106 и препятствует его извлечению. Более подробное описание известного технического решения, изображенного на фиг. 12, можно найти в патенте США 5611583. Обнаружено, что известные тросовые замки, такие как вышеописанный тросовый замок 100, страдают серьезными недостатками. Один из этих недостатков заключается в легкости, с которой можно идентифицировать эти защитные замки. Эти тросовые замки часто используют для защиты содержимого вагонов, открытых платформ и других аналогичных транспортных средств. В ночные часы проверка наличия этих защитных замков на транспортном средстве может оказаться трудной работой, отнимающей много времени, особенно если транспортных средств много, как в случае поезда с большим количеством вагонов. В прошлом человеку, проверяющему наличие этих защитных устройств, приходилось иметь собственный источник света, например карманный фонарь, и направлять луч точно на замок, чтобы определить, на месте ли этот защитный замок. Судя по опыту, решение этой задачи отнимает много времени. Другой недостаток, характерный для тросовых замков прошлого, заключается в том, что воры могут вскрыть тросовые замки. Вскрытие осуществляют, в основном, двумя способами. При первом обычно сверлят отверстие сквозь стенку 116, расположенную у торца тросового замка 100 (фиг. 12). Это отверстие сверлят в направлении к диску 108. После просверливания стенки 116 насквозь в просверленное отверстие вставляют штифт или другой подходящий инструмент и используют его, чтобы отжать 2 диск 108 вниз по скату 110, преодолевая смещающее усилие пружины 114. Когда диск 108 отжат вниз по скату 110, трос 106 можно вытащить из канала 104 а, вытягивая его в направлении, указанном стрелкой 118. После этого заполняют просверленное отверстие замазкой на основе металла или наполнителем, соответствующим материалу замка, что делает обнаружение незаконного вскрытия фактически невозможным. Второй тип незаконного вскрытия можно реализовать путем сверления отверстия в одной из боковых сторон тросового замка в зоне 120 рядом с диском 108. Отверстие сверлят сквозь внешний элемент 101. И в этом случае используют штифт или другой подходящий инструмент для отжатия диска 108 вниз по скату 110, в результате чего можно вытащить трос 106. Чтобы скрыть отверстие, используют наполнитель или замазку на основе металла. Два вышеупомянутых способа незаконного вскрытия тросовых замков позволяют ворам получить доступ к содержимому, какой бы тросовый замок его ни защищал, и оставляют лишь минимальный шанс обнаружения момента кражи в процессе перевозки товаров. Это уменьшает шансы идентификации воров или возврата товаров. Если груз перевозят на большое расстояние и он проходит через многочисленные склады товаров, то вполне вероятно, что будет невозможно сказать, на каком из этих многочисленных складов товаров произошла кража или другое незаконное вскрытие. Отсюда видно,что настоятельно необходим тросовый замок,позволяющий устранить эти и другие недостатки. В соответствии с одним аспектом настоящего изобретения предложен защитный замок,имеющий внутренний элемент и внешний элемент, окружающий внутренний элемент. Внутренний элемент имеет скат, на котором расположен диск, перемещаемый по скату. Между внешним и внутренним элементами вставлен защитный вкладыш, имеющий повышенную твердость по сравнению с внешним элементом. Защитный вкладыш включает в себя пару боковых щитков, имеющих размеры, обеспечивающие охват зоны рядом со скатом, по которому перемещается диск. Защитный вкладыш дополнительно включает в себя торцевой щиток, ориентированный, в основном, перпендикулярно боковым щиткам и имеющий размеры, позволяющие накрыть часть внутреннего элемента,примыкающего к верхнему концу ската. В соответствии с другим аспектом настоящего изобретения предложен защитный замок,имеющий внутренний элемент, который включает в себя первую и вторую торцевую стенку. Скат проходит вверх от первой торцевой стенки ко второй торцевой стенке. На наклонном скате расположен диск, который отжат вверх по скату одним концом пружины. Другой конец пружины прикреплен к внутреннему элементу. Поверх 3 внутреннего элемента, диска и пружины посажена внешняя оболочка. Внешняя оболочка и внутренний элемент ограничивают первый и второй канал, когда внешняя оболочка помещена поверх внутреннего элемента. Во второй торцевой стенке расположен стойкий к сверлению элемент. Стойкий к сверлению элемент изготовлен из материала, более стойкого к сверлению, чем внутренний элемент. В соответствии еще с одним аспектом настоящего изобретения предложен защитный замок, который содержит корпус, имеющий, по меньшей мере, один канал. К корпусу прикреплен одним концом гибкий элемент, например проволока, трос и т.п., другой конец которого остается свободным. Корпус ограничивает стопорящую конструкцию, которая позволяет вставлять свободный конец гибкого элемента в канал в первом направлении, но препятствует извлечению гибкого элемента из канала в обратном направлении. На или в корпусе нанесено фотолюминесцентное покрытие, которое поглощает световую энергию, когда вокруг светло,и излучает световую энергию, когда вокруг темно. Усовершенствованный тросовый замок,соответствующий настоящему изобретению,позволяет устранить вышеописанные недостатки. Фотолюминесцентное покрытие позволяет без затруднений удостовериться в наличии защитного устройства, при этом отдельный источник света не нужен. Усовершенствованный защитный замок не позволяет осуществить ни один из вышеописанных способов незаконного вскрытия. Защитный вкладыш предпочтительно изготавливают из закаленной или термообработанной стали или другого материала, обладающего надлежащей стойкостью к сверлению. Защитный вкладыш может быть просто плоской пластиной, вставленной во внутренний элемент рядом с верхним концом ската, или защитный вкладыш может представлять собой трехстеночный элемент. Когда защитный вкладыш включает в себя три стенки, боковые щитки, по существу, предотвращают просверливание сторон замка для получения доступа к диску и его перемещения, при этом торцевой щиток, по существу, предотвращает просверливание торцевой стенки тросового замка. Поскольку защитный вкладыш изготовлен из соответствующего твердого материала, не нужно менять материал внутреннего и внешнего элемента, обеспечивая таким образом дешевый тросовый замок, защищенный от незаконного вскрытия. Еще в одном аспекте настоящего изобретения применительно к тросовому замковому устройству на выступающем конце неподвижно закрепленного троса напрессован цилиндр, предотвращающий осевое незаконное вскрытие троса для ослабления зажима неподвижно закрепленного конца. Эти и другие преимущества, результаты и задачи настоящего изобретения станут очевидными для 4 специалистов в данной области техники в свете нижеследующего описания после изучения его вместе с прилагаемыми чертежами. Фиг. 1 представляет перспективное изображение с пространственным разделением деталей тросового замка, соответствующего одному конкретному варианту осуществления настоящего изобретения,фиг. 2 представляет вид в плане металлической заготовки, из которой путем гибки получают защитный вкладыш,фиг. 3 представляет вид в плане защитного вкладыша, соответствующего настоящему изобретению, после того, как ему придана окончательная изогнутая форма,фиг. 4 представляет перспективное изображение защитного вкладыша,фиг. 5 представляет вертикальный вид сбоку защитного вкладыша,фиг. 6 представляет вертикальный вид с торца защитного вкладыша,фиг. 7 представляет вертикальный вид сбоку диска, соответствующего одному из аспектов настоящего изобретения,фиг. 8 представляет вертикальный вид спереди диска,фиг. 9 представляет перспективное изображение цилиндра троса, соответствующего настоящему изобретению,фиг. 10 представляет перспективное изображение с пространственным разделением деталей нескольких конструктивных элементов другого конкретного варианта осуществления тросового замка, соответствующего настоящему изобретению,фиг. 11 представляет вертикальный вид сбоку тросового замка, показанного на фиг. 10,и фиг. 12 представляет вертикальный разрез известного тросового замка. Ниже приводится описание настоящего изобретения со ссылками на прилагаемые чертежи, причем одинаковые позиции соответствуют одинаковым элементам на нескольких чертежах. Показанный с пространственным разделением деталей узел конструктивных элементов, представляющий собой тросовый или защитный замок 10, соответствующий изобретению, изображен на фиг. 1. Тросовый замок 10 включает в себя внешний элемент или оболочку 12, которая окружает внутренний элемент 14 и защитный вкладыш 16. Внутренний элемент 14 и защитный вкладыш 16 имеют размеры, обеспечивающие их посадку внутри внутреннего пространства наружного элемента 12. Внутренний элемент 14 включает в себя верхнюю часть 18 и нижнюю часть 20. Верхняя часть 18 и нижняя часть 20 имеют форму, которая ограничивает каналы - первый и второй каналы 58 и 60 между внутренним элементов 14 и внешним элементом 12, когда внутренний элемент 14 вставлен во внешний элемент 12 (фиг. 10). Ка 5 налы предназначены для вставления в них троса 13. Внутренний элемент 14 также имеет скат 22,на котором расположен диск 24 (фиг. 11). Скат 22 включает в себя верхний конец 26 и нижний конец 28. Диск 24 отжат к верхнему концу 26 пружиной 56 (фиг. 11), вставленной в полость 30 пружины, образованную во внутреннем элементе 14. Когда в канал, ограниченный внешним элементом 12 и верхней частью 18 внутреннего элемента 14, вставляют трос, этот трос отжимает диск 24 вниз по скату 22 к нижнему концу 28. Любая попытка вытащить трос из канала в противоположном направлении приводит к такому перемещению диска 24 по скату 22,что диск плотно зажимает трос и предотвращает его извлечение. Работа и взаимодействие внутреннего элемента 14, внешнего элемента 12 и диска 24 с тросом более подробно описаны в патенте США 5611583, переуступленном обладателю прав на данную заявку. Защитный вкладыш 16, соответствующий настоящему изобретению, окружает, по меньшей мере, три стороны внутреннего элемента 14(фиг. 1-6). Защитный вкладыш 16 является стойким к сверлению элементом, который изготовлен из материала, более стойкого к сверлению, чем внешняя оболочка 12 или внутренний элемент 14. Защитный вкладыш 16 включает в себя пару боковых стенок, которые, в основном,параллельны друг другу. Боковые стенки 32 соединены друг с другом торцевой стенкой 34,которая, по существу, перпендикулярна боковым стенкам 32. Каждая из боковых стенок 32 включает в себя один или более выступающих вниз фланцев 36. Фланцы 36 соответствуют одному или более нижних выступов 38, находящихся на нижней части 20 внутреннего элемента 14, и ориентированы одинаково с этими выступами. Нижние выступы 38 выполнены с возможностью надежного захвата троса, вставленного в канал, расположенный между внешним элементом 12 и нижней частью 20 внутреннего элемента 14. Помимо закрепления троса в нижнем канале, фланцы 36 способствуют удержанию защитного вкладыша в тросовом замке 10. Внутренний элемент 14 представляет собой цинковую отливку, а внешний элемент 12 в рассматриваемом варианте изготовлен из алюминия. Защитный вкладыш 16 предпочтительно изготовлен из стали. Хотя ясно, что защитный вкладыш 16 можно изготавливать и из других материалов, а не только из стали, обнаружено,что для рассматриваемого конкретного варианта осуществления подходящим является такой материал, как отожженная сталь SAE 1095, имеющая твердость 47-50 единиц по шкале "С" Роквелла. Такой материал обеспечивает достаточную стойкость к сверлению, чтобы остановить воров. Конечно, следует понять, что невозможно разработать защитный вкладыш 16, изготовленный из материала, который является абсолютно непроницаемым. Тем не менее, цель за 003116 6 ключается в том, чтобы разработать замковое устройство, которое является достаточно стойким к незаконному вскрытию, чтобы обычному вору понадобилось больше инструментов и сил,чем обычно, если он захочет и сможет заняться незаконным вскрытием тросового замка и потратиться на это. Диск 24 изображен на фиг. 7 и 8. Диск 24 включает в себя пару боковых поверхностей 40 и периферийную поверхность 42. Периферийная поверхность 42 предпочтительно является резьбовой для обеспечения лучшего захвата троса. Хотя возможно множество форм и конфигураций резьбы на периферийной поверхности 42, в рассматриваемом конкретном варианте осуществления периферийная поверхность 42 имеет двадцать четыре витка на дюйм (25,4 мм). Для дополнительной защиты от незаконного вскрытия тросовый замок 10 в соответствии с одним аспектом настоящего изобретения может включать в себя цилиндр 44 (фиг. 9), который напрессован на трос. Цилиндр 44 предпочтительно напрессован на участок 46 троса,как показано на фиг. 11. Напрессовка цилиндра 44 на трос обеспечивает повышенное сопротивление вытягиванию троса из канала, такого как канал 60, показанный на фиг. 11. Цилиндр 44 помогает предотвратить вытягивание в направлении, указанном стрелкой 122 на фиг. 11. Цилиндр 44 включает в себя центральное расточенное отверстие, в котором остается трос после того, как на него напрессовывают цилиндр 44. В данном конкретном варианте осуществления центральное расточенное отверстие перед напрессовкой имеет диаметр 2,54 мм (0,20 дюйма). После напрессовки внешний диаметр уменьшается примерно до 9,5 мм (0,375 дюйма). Обнаружено, что в рассматриваемом конкретном варианте осуществления тросовый замок 10, снабженный цилиндром 44, выдерживает прикладываемое к тросу тяговое усилие до 18,633 кН (1,9 тонны-силы). В рассматриваемом конкретном варианте осуществления цилиндр 44 изготовлен из алюминия. Конечно, следует понять, что при изготовлении цилиндра 44 можно использовать другие формы, размеры и материалы. В соответствии еще с одним аспектом изобретения на фиг. 10 и 11 изображен защитный или тросовый замок 10'. Конструктивные элементы защитного замка 10', соответствующие замку 10, обозначены теми же позициями, что и в замке 10, а символ "штрих" обозначает отличие от конкретного варианта осуществления защитного замка 10. Защитный замок 10' включает в себя внешнюю оболочку 12', которая имеет меньшее внутреннее пространство, чем оболочка 12. Внутреннее пространство внешней оболочки 12' меньше, чем внутреннее пространство оболочки 12, из-за того, что защитный вкладыш 16' замка 10' размещен в другом положении, чем защитный вкладыш 16, и поэтому 7 внешняя оболочка 12' не может охватывать такое же пространство. Замок 10' включает в себя первую и вторую торцевую стенки 52 и 54, которые окружают скат 22. Защитный вкладыш 16' является стойким к сверлению элементом, который размещен во второй торцевой стенке 52. Вкладыш 16' проходит от первого канала 58 во внутренний элемент 14 на глубину, по меньшей мере, равную глубине нижнего конца 28 ската 22. Защитный вкладыш 16' обеспечивает защиту от просверливания внутреннего элемента 14 из положения 62, находящегося в общем случае рядом с защитным вкладышем 16' (фиг. 11). Защитный вкладыш 16' может быть ориентирован вертикально относительно внутреннего элемента 14, но предпочтительно ориентирован под углом относительно внутреннего элемента 14. Ориентация защитного вкладыша 16' под углом обеспечивает повышенную стойкость к сверлению, поскольку головка сверла, воздействующая на вкладыш 16', не сможет резать вкладыш 16' под предпочтительным прямым углом, который является наиболее эффективным углом при сверлении. В предпочтительном конкретном варианте осуществления вкладыш 16' изготовлен из закаленной стали, хотя можно, конечно,использовать и другие материалы. Вкладыш 16' можно изготавливать из любого металла, обладающего стойкостью к сверлению, которая больше, чем у материала внутреннего элемента 14. Как показано на фиг. 10, вкладыш 16' имеет ширину, которая равна ширине внутреннего элемента 14, чтобы таким образом обеспечить как можно более совершенную защиту от воздействий сверла из зоны 62. В любом из замков - 10 или 10' - внешняя оболочка 12 может быть покрыта фотолюминесцентным покрытием, которое поглощает световую энергию, когда вокруг светло, и излучает световую энергию, когда вокруг темно. Покрытие 50 (фиг. 10) можно разместить на всей внешней поверхности внешней оболочки 12, или ограничить выбранными зонами внешней оболочки 12. Фотолюминесцентное покрытие представляет собой видимый индикатор наличия света в условиях плохого освещения или отсутствия освещения. В альтернативном варианте, если внешняя оболочка 12 изготовлена из пластика или подобного ему материала,можно создавать фотолюминесценцию, примешивая фотолюминесцентный порошок в пластик во время изготовления. Это обеспечивает фотолюминесцентное внешнее покрытие, которое внедрено в материал внешней оболочки 12. Оно дает преимущество стойкости к износу. Такой фотолюминесцентный порошок можно использовать во внешней конструкции защитных замков, таких как описанные в переуступленной обладателю прав на данную заявку одновременно рассматриваемой заявке 09/399530, поданной 20 сентября 1999 г., под названием "Пломба с самостопорящейся прово 003116 8 локой". Кроме того, фотолюминесцентное покрытие можно наносить на внешнюю поверхность таких замков, которые описаны в этом первоисточнике. Хотя настоящее изобретение описано на предпочтительных конкретных вариантах осуществления, изображенных на чертежах и рассмотренных в вышеизложенном описании, для специалистов в данной области техники должно быть ясно, что настоящее изобретение не сводится к этим предпочтительным конкретным вариантам осуществления, а включает в себя любые и все такие модификации, которые находятся в рамках объема притязаний настоящего изобретения, определяемого прилагаемой формулой изобретения. В качестве лишь одного примера отметим, что должна быть очевидна возможность применения настоящего изобретения и к замкам, в которых вместо тросов используются зажимы. Конечно, возможны и другие варианты. Конкретные варианты настоящего изобретения, в которых заявляется исключительное право или привилегия собственности, определены в нижеследующей формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тросовый замок, содержащий внутренний элемент, имеющий первую и вторую торцевую стенку, причем внутренний элемент имеет наклонный скат между первой и второй торцевыми стенками, причем наклонный скат проходит вверх от первой торцевой стенки ко второй торцевой стенке,диск, расположенный на указанном наклонном скате,пружину, имеющую первый и второй конец, причем первый конец пружины прикреплен к внутреннему элементу, а второй конец пружины находится в контакте с диском, для смещения диска и отжима его к верху наклонного ската,внешнюю оболочку, размеры которой обеспечивают ее посадку поверх внутреннего элемента, диска и пружины, причем внешняя оболочка и внутренний элемент ограничивают первый и второй канал, когда внешняя оболочка размещена поверх внутреннего элемента, а размеры первого и второго каналов обеспечивают прием троса, и стойкий к сверлению элемент, расположенный во второй торцевой стенке, причем стойкий к сверлению элемент изготовлен из материала, который является более стойким к сверлению, чем указанный внутренний элемент. 2. Тросовый замок по п.1, в котором внутренний элемент включает в себя фотолюминесцентную внешнюю поверхность. 3. Тросовый замок по п.1, дополнительно включающий в себя фотолюминесцентное по 9 крытие, нанесенное на внешнюю поверхность внешней оболочки. 4. Тросовый замок по п.1, в котором внутренний элемент изготовлен из цинка, а стойкий к сверлению элемент изготовлен из закаленной стали. 5. Тросовый замок по п.1, в котором стойкий к сверлению элемент ориентирован под углом внутри указанного внутреннего элемента. 6. Тросовый замок по п.1, в котором стойкий к сверлению элемент расположен во внут 003116 10 реннем элементе на глубине, по меньшей мере,равной глубине ската. 7. Тросовый замок по п.1, в котором стойкий к сверлению элемент имеет ширину, равную ширине внутреннего элемента. 8. Тросовый замок по п.7, в котором стойкий к сверлению элемент вставлен во внутренний элемент из второго канала.
