Пломба-замок (варианты)

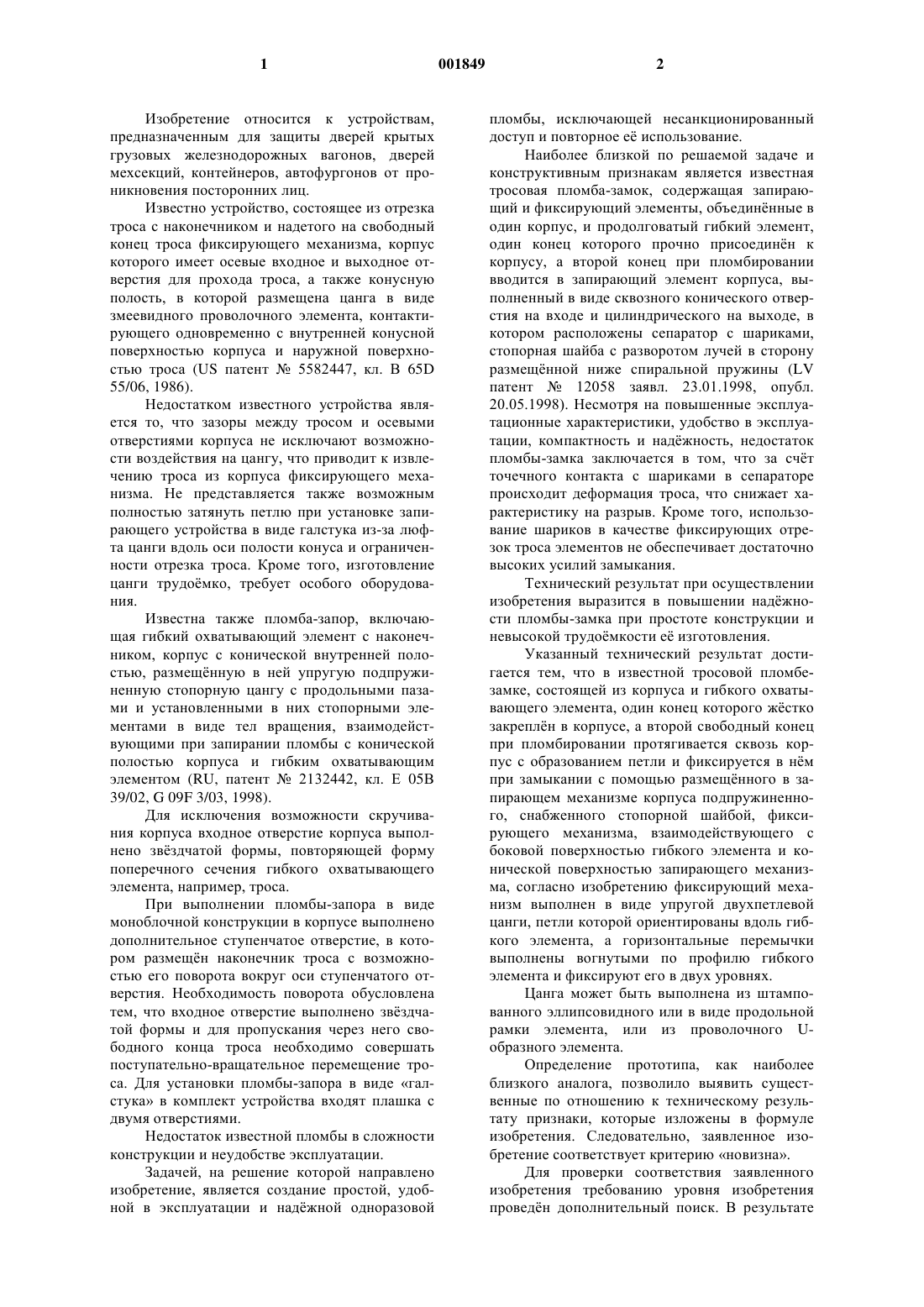

1 Изобретение относится к устройствам,предназначенным для защиты дверей крытых грузовых железнодорожных вагонов, дверей мехсекций, контейнеров, автофургонов от проникновения посторонних лиц. Известно устройство, состоящее из отрезка троса с наконечником и надетого на свободный конец троса фиксирующего механизма, корпус которого имеет осевые входное и выходное отверстия для прохода троса, а также конусную полость, в которой размещена цанга в виде змеевидного проволочного элемента, контактирующего одновременно с внутренней конусной поверхностью корпуса и наружной поверхностью троса (US патент 5582447, кл. В 65D 55/06, 1986). Недостатком известного устройства является то, что зазоры между тросом и осевыми отверстиями корпуса не исключают возможности воздействия на цангу, что приводит к извлечению троса из корпуса фиксирующего механизма. Не представляется также возможным полностью затянуть петлю при установке запирающего устройства в виде галстука из-за люфта цанги вдоль оси полости конуса и ограниченности отрезка троса. Кроме того, изготовление цанги трудомко, требует особого оборудования. Известна также пломба-запор, включающая гибкий охватывающий элемент с наконечником, корпус с конической внутренней полостью, размещнную в ней упругую подпружиненную стопорную цангу с продольными пазами и установленными в них стопорными элементами в виде тел вращения, взаимодействующими при запирании пломбы с конической полостью корпуса и гибким охватывающим элементом (RU, патент 2132442, кл. Е 05 В 39/02, G 09F 3/03, 1998). Для исключения возможности скручивания корпуса входное отверстие корпуса выполнено звздчатой формы, повторяющей форму поперечного сечения гибкого охватывающего элемента, например, троса. При выполнении пломбы-запора в виде моноблочной конструкции в корпусе выполнено дополнительное ступенчатое отверстие, в котором размещн наконечник троса с возможностью его поворота вокруг оси ступенчатого отверстия. Необходимость поворота обусловлена тем, что входное отверстие выполнено звздчатой формы и для пропускания через него свободного конца троса необходимо совершать поступательно-вращательное перемещение троса. Для установки пломбы-запора в виде галстука в комплект устройства входят плашка с двумя отверстиями. Недостаток известной пломбы в сложности конструкции и неудобстве эксплуатации. Задачей, на решение которой направлено изобретение, является создание простой, удобной в эксплуатации и наджной одноразовой 2 пломбы, исключающей несанкционированный доступ и повторное е использование. Наиболее близкой по решаемой задаче и конструктивным признакам является известная тросовая пломба-замок, содержащая запирающий и фиксирующий элементы, объединнные в один корпус, и продолговатый гибкий элемент,один конец которого прочно присоединн к корпусу, а второй конец при пломбировании вводится в запирающий элемент корпуса, выполненный в виде сквозного конического отверстия на входе и цилиндрического на выходе, в котором расположены сепаратор с шариками,стопорная шайба с разворотом лучей в сторону размещнной ниже спиральной пружины (LV патент 12058 заявл. 23.01.1998, опубл. 20.05.1998). Несмотря на повышенные эксплуатационные характеристики, удобство в эксплуатации, компактность и наджность, недостаток пломбы-замка заключается в том, что за счт точечного контакта с шариками в сепараторе происходит деформация троса, что снижает характеристику на разрыв. Кроме того, использование шариков в качестве фиксирующих отрезок троса элементов не обеспечивает достаточно высоких усилий замыкания. Технический результат при осуществлении изобретения выразится в повышении наджности пломбы-замка при простоте конструкции и невысокой трудомкости е изготовления. Указанный технический результат достигается тем, что в известной тросовой пломбезамке, состоящей из корпуса и гибкого охватывающего элемента, один конец которого жстко закреплн в корпусе, а второй свободный конец при пломбировании протягивается сквозь корпус с образованием петли и фиксируется в нм при замыкании с помощью размещнного в запирающем механизме корпуса подпружиненного, снабженного стопорной шайбой, фиксирующего механизма, взаимодействующего с боковой поверхностью гибкого элемента и конической поверхностью запирающего механизма, согласно изобретению фиксирующий механизм выполнен в виде упругой двухпетлевой цанги, петли которой ориентированы вдоль гибкого элемента, а горизонтальные перемычки выполнены вогнутыми по профилю гибкого элемента и фиксируют его в двух уровнях. Цанга может быть выполнена из штампованного эллипсовидного или в виде продольной рамки элемента, или из проволочного Uобразного элемента. Определение прототипа, как наиболее близкого аналога, позволило выявить существенные по отношению к техническому результату признаки, которые изложены в формуле изобретения. Следовательно, заявленное изобретение соответствует критерию новизна. Для проверки соответствия заявленного изобретения требованию уровня изобретения проведн дополнительный поиск. В результате 3 было обнаружено запирающее устройство, состоящее из отрезка троса с наконечником и надетого на свободный конец троса фиксирующего механизма с конусной полостью и размещнной в ней цангой в виде змеевидного проволочного элемента и входным отверстием звздчатой формы. Кроме того, для исключения люфта цанги вдоль оси корпуса между выходным отверстием и цангой расположен пружинный элемент, создающий нажимное усилие на цангу вдоль е продольной оси, в частности, через проставочную шайбу (RU, патент 2131506,кл. G 09F 3/03, 1998). Недостатком известного устройства является трудомкость е изготовления из-за фигурных отверстий и усложннной витой конструкции проволочного элемента. Для установки запирающего устройства на проушинах узла запирания вагона или контейнера в виде "галстука" используется плашка, что усложняет условия эксплуатации устройства. Известны также фиксирующие элементы,выполненные в виде фигурной разъмной втулки с канавками на е внутренней поверхности(ЕР, патент 0633556, кл. G 09F 3/03, F 16G 11/04, 1995), в виде, по крайней мере, двух отдельных конических элементов с внутренней поверхностью, на которой выполнены односторонние скошенные зубцы (RU, патент 2065623, кл. G 09F 3/03, 1994). Общий недостаток известных устройств заключается в сложности конструкции и больших затратах на изготовление дорогостоящей оснастки. Результаты поиска показывают, что заявленное изобретение не следует для специалиста явным образом из известного уровня техники,поскольку не выявлено влияние предписываемых этим изобретением преобразований, характеризуемых отличительными существенными признаками, на достижение технического результата. Следовательно, заявленное решение соответствует требованию "уровень изобретения" согласно действующему законодательству. Экспериментально подтверждено, что заявляемая пломба-замок выдерживает усилие размыкания,практически равное разрывной характеристике троса. Происходит полный контакт петлй цанги с тросом, что и повышает характеристики на разрыв. Кроме того, при попытке переместить трос в обратном направлении возникает излишняя нагрузка на цангу в результате заклинивания лучей стопорной шайбы на тросе, и его дальнейшее перемещение невозможно. Сущность изобретения иллюстрируется чертежами. На фиг. 1 изображена тросовая пломбазамок в замкнутом состоянии - продольный разрез; на фиг. 2 - цанга: а) выполненная из эллипсовидного элемента, b) из штампованного в виде продольной рамки элемента, с) выполненная из проволочного U-образного элемента. 4 Тросовая пломба-замок состоит из захватывающего проушины гибкого элемента, например троса 1, конец 2 которого жстко закреплн в корпусе 3. Корпус снабжн запирающим второй конец троса механизмом, выполненным в виде цилиндрической полости на выходе 4,переходящей в коническую на входе. Корпус снабжн завальцованной крышкой 5, закрывающей полость со стороны выхода троса. В корпусе 3 и крышке 5 выполнены соосные отверстия соответственно 6 и 7 для пропускания троса. На входе расположен фиксирующий механизм в виде двухпетлевой цанги 8 и стопорной шайбы 9, обращнной своими лучами в сторону размещнной ниже спиральной пружины 10. При этом петли 11 цанги ориентированы вдоль троса 1, а поперечные перемычки 12 охватывают трос в двух уровнях. Упругая цанга 8 может быть образована из эллипсовидного элемента (фиг. 2 а), или штампованного в виде продольной рамки элемента(фиг. 2b), или из проволочного U-образного элемента (фиг. 2 с). Устройство работает следующим образом. Свободный конец 2 троса 1, пропущенный предварительно через проушины узла запирания, вводится через отверстие 6 корпуса 3 внутрь конической полости запирающего механизма через упругую цангу 8 до стопорной шайбы 9. В свою очередь лучи стопорной шайбы, разврнутые по ходу троса, дают возможность тросу свободно преодолеть стопорную шайбу только в одном направлении и свободно выйти сквозь спиральную пружину через второе осевое отверстие 7. Перемещением троса вниз выбирается слабина петли и обеспечивается плотное прилегание пломбы к проушинам запираемого объекта, что исключает возможность злоумышленного воздействия на пломбу с помощью лома или фомки. Перемещением троса в обратном направлении возбуждают излишнюю нагрузку на цангу в результате заклинивания лучей стопорной шайбы на тросе, и цанга запирает трос так, что его дальнейшее перемещение невозможно. Во втором варианте выполнение пломбызамка, содержащей запирающий и фиксирующий механизмы, объединнные в один корпус,охватывающий проушины пломбируемого объекта гибкий элемент, который фиксируется в корпусе при замыкании с помощью размещнного в запирающем механизме подпружиненного, снабжнного стопорной шайбой, фиксирующего механизма, взаимодействующего с боковой поверхностью охватывающего элемента и конической поверхностью запирающего механизма, согласно изобретению в корпусе выполнен дополнительный, идентично первому,запирающий механизм, фиксирующий механизм выполнен в виде упругой двухпетлевой цанги, петли которой ориентированы вдоль охватывающего гибкого элемента, а горизонталь 5 ные перемычки цанги выполнены вогнутыми по профилю охватывающего гибкого элемента и фиксируют его в двух уровнях, охватывающий гибкий элемент вводится своими заострнными концами в отверстия меньшего сечения конусных запирающих механизмов, а нижние отверстия большего сечения снабжены общей крышкой, причм спиральная пружина выбрана из условия полного прижатия витков в запорном состоянии пломбы. Для проверки соответствия заявляемого изобретения требованию уровня изобретения проведн дополнительный поиск. В результате была обнаружена пломба-запор, в которой выполнены сквозные параллельные отверстия,внутренние конические полости которых направлены навстречу друг другу, а гибкий охватывающий элемент пропущен последовательно в оба эти отверстия (RU, патент 2132442, кл.G 09F 3/03, 07.08.1998). Недостаток этой конструкции в том, что надо маркировать две детали: наконечник троса и корпус пломбы, так как такая конструкция не предохраняет от несанкционированного вскрытия. Кроме того, усложняются изготовление и условия эксплуатации пломбы. Предлагаемый вариант выполнения пломбы-замка с двумя идентичными запорными механизмами оправдан технологичностью и удобством эксплуатации. Технический результат при осуществлении второго варианта выразится в повышении наджности фиксации обоих концов троса, сокращении номенклатуры ввиду исключения жсткого крепления одного конца троса, а также снабжения корпуса общей крышкой, закрывающей отверстия большего сечения конусных запирающих механизмов. При этом такое исполнение пломбы обеспечивает поставку корпуса отдельно от охватывающего гибкого элемента,который может быть изготовлен (нарезан) по месту согласно условиям пломбирования. На фиг. 3 изображена пломба-замок по второму варианту (продольный разрез) в запорном состоянии, где а) пломба-замок типа галстук, b) пломба-замок закрытого типа - навесная. Устройство работает следующим образом. Трос 1 продевается через проушины запираемого объекта и вводится обоими концами через входные отверстия 6 запирающих механизмов пломбы до упора (в первом случае затягиванием свободного конца троса, во втором - до упора в крышку 5, выполненную сплошной). Перемещением троса в обратном направлении цанга ещ больше стремится в конус (т.к. усилие сопротивления скольжению по конусу всегда ниже, чем усилие сцепления с тросом), зажимая трос. При попытке злоумышленного вскрытия стопорная шайба предотвращает возможность вскрытия пломбы-замка путм принудительной 6 разгрузки демпфирующей спиральной пружины, которая выбрана из условия полного прижатия витков в запорном состоянии пломбы. При втором варианте выполнения пломбызамка закрытого типа охватывающий элемент 1 может быть выполнен в виде замковой дужки,заострнные концы которой могут быть выполнены с насечкой. При гладких концах предпочтительнее использовать, как фиксирующий механизм подпружиненный сепаратор 13 с шариками, которые в совокупности со стопорной шайбой наджно запирают охватывающий элемент. Третий вариант выполнения навесной пломбы-замка изображн на фиг. 4. Таким образом, вышеизложенные сведения свидетельствуют о возможности использования изобретения в том виде, как оно охарактеризовано в формуле изобретения, с помощью вышеописанных в заявке известных средств и методов. Следовательно, заявленное изобретение соответствует требованию промышленно применимо по действующему законодательству. Преимуществом пломбы-замка является е высокая наджность, обеспечиваемая высокими усилиями запирания и исключением злоумышленного вскрытия, в связи с чем, маркировка наносится только на корпус. Пломба достаточна лгкая, размеры е минимизированы благодаря предлагаемой петлевой цанге. Выполнение конструкции пломбы моноблочной способствует удобству при эксплуатации. Изготовление отдельных элементов устройства и корпуса в целом технологически просто и не требует больших затрат. Выполнение упругой двухпетлевой цанги не требует нестандартного оборудования. Использования предлагаемой пломбызамка в представленной совокупности признаков, вместе решающих задачу создания простого и наджного, удобного в эксплуатации запорного устройства, позволит обеспечить транспорт высокоэффективным запорным средством. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пломба-замок, состоящая из корпуса и гибкого охватывающего элемента, один конец которого жстко закреплн в корпусе, а второй свободный конец при пломбировании протягивается сквозь корпус с образованием петли и фиксируется в нм при замыкании с помощью размещнного в запирающем механизме корпуса подпружиненного, снабжнного стопорной шайбой фиксирующего механизма, взаимодействующего с боковой поверхностью гибкого элемента и конической поверхностью запирающего механизма, отличающаяся тем, что фиксирующий механизм выполнен в виде упругой двухпетлевой цанги, петли которой ориентированы вдоль гибкого элемента, а горизонтальные перемычки выполнены вогнутыми по профилю гибкого элемента и фиксируют его в двух уровнях. 2. Пломба-замок по п.1, отличающаяся тем, что цанга выполнена из штампованного эллипсовидного или в виде продольной рамки элемента. 3. Пломба-замок по п.1, отличающаяся тем, что цанга выполнена из проволочного Uобразного элемента. 4. Пломба-замок, содержащая запирающий и фиксирующий механизмы, объединнные в один корпус, охватывающий проушины пломбируемого объекта гибкий элемент, который фиксируется в корпусе при замыкании с помощью размещнного в запирающем механизме подпружиненного, снабженного стопорной шайбой фиксирующего механизма, взаимодействующего с боковой поверхностью охватывающего элемента и конической поверхностью запирающего механизма, отличающаяся тем,что в корпусе выполнен дополнительный, идентичный первому запирающий механизм, фиксирующий механизм выполнен в виде упругой 8 двухпетлевой цанги, петли которой ориентированы вдоль охватывающего гибкого элемента, а горизонтальные перемычки выполнены вогнутыми по профилю гибкого элемента и фиксируют его в двух уровнях, охватывающий гибкий элемент вводится своими заострнными концами в отверстия меньшего сечения конусных запирающих механизмов, а нижние отверстия большего сечения снабжены общей крышкой,причм спиральная пружина выбрана из условия полного прижатия витков в запорном состоянии пломбы. 5. Пломба-замок по п.4, отличающаяся тем, что крышка выполнена с отверстием для пропускания свободного конца гибкого элемента. 6. Пломба-замок по п.4, отличающаяся тем, что крышка выполнена сплошной, а гибкий элемент вводится своими заострнными концами в запирающие механизмы до упора в крышку.
