Замок и выключатель, в которых используются датчики давления для распознавания отпечатка пальца

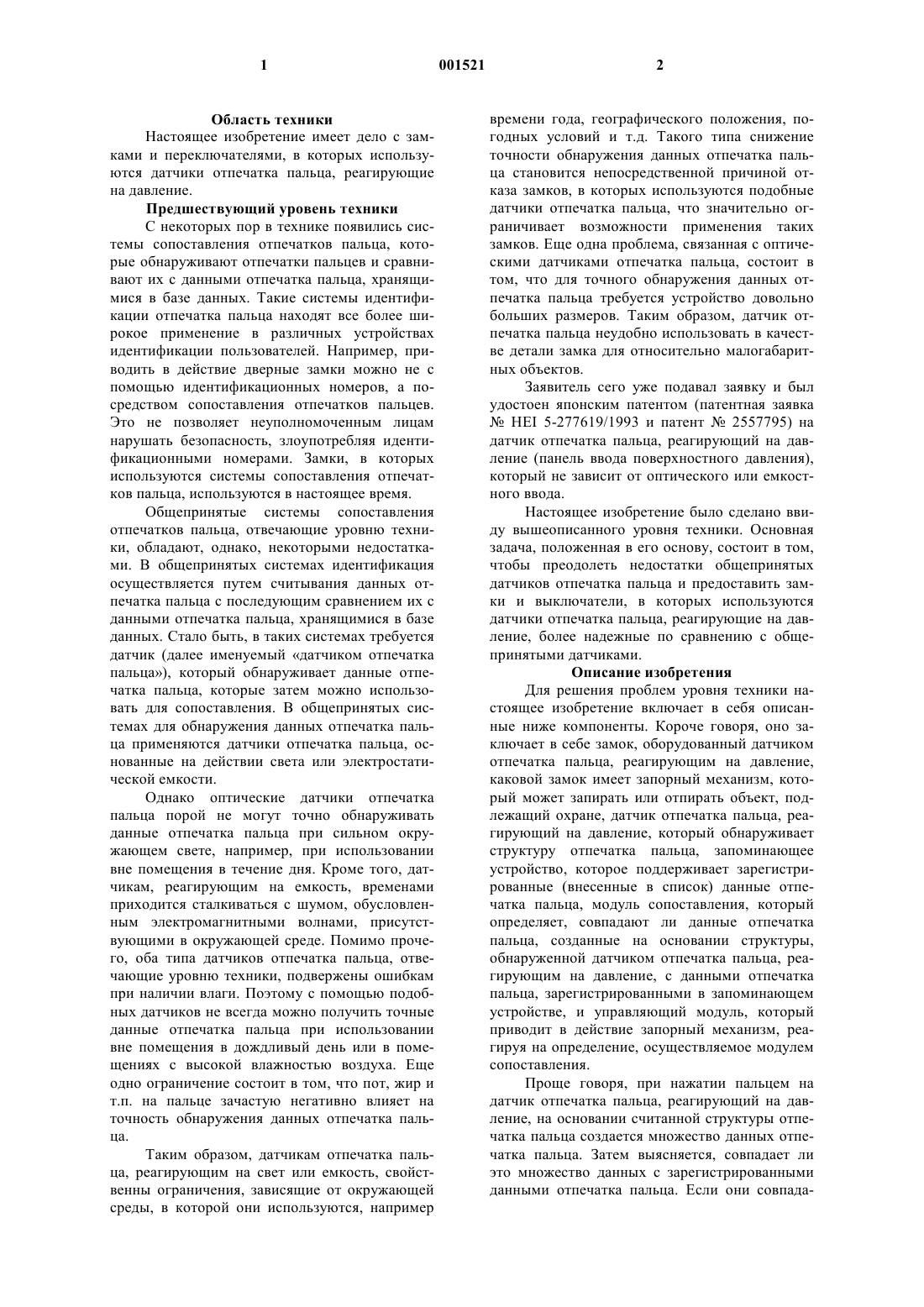

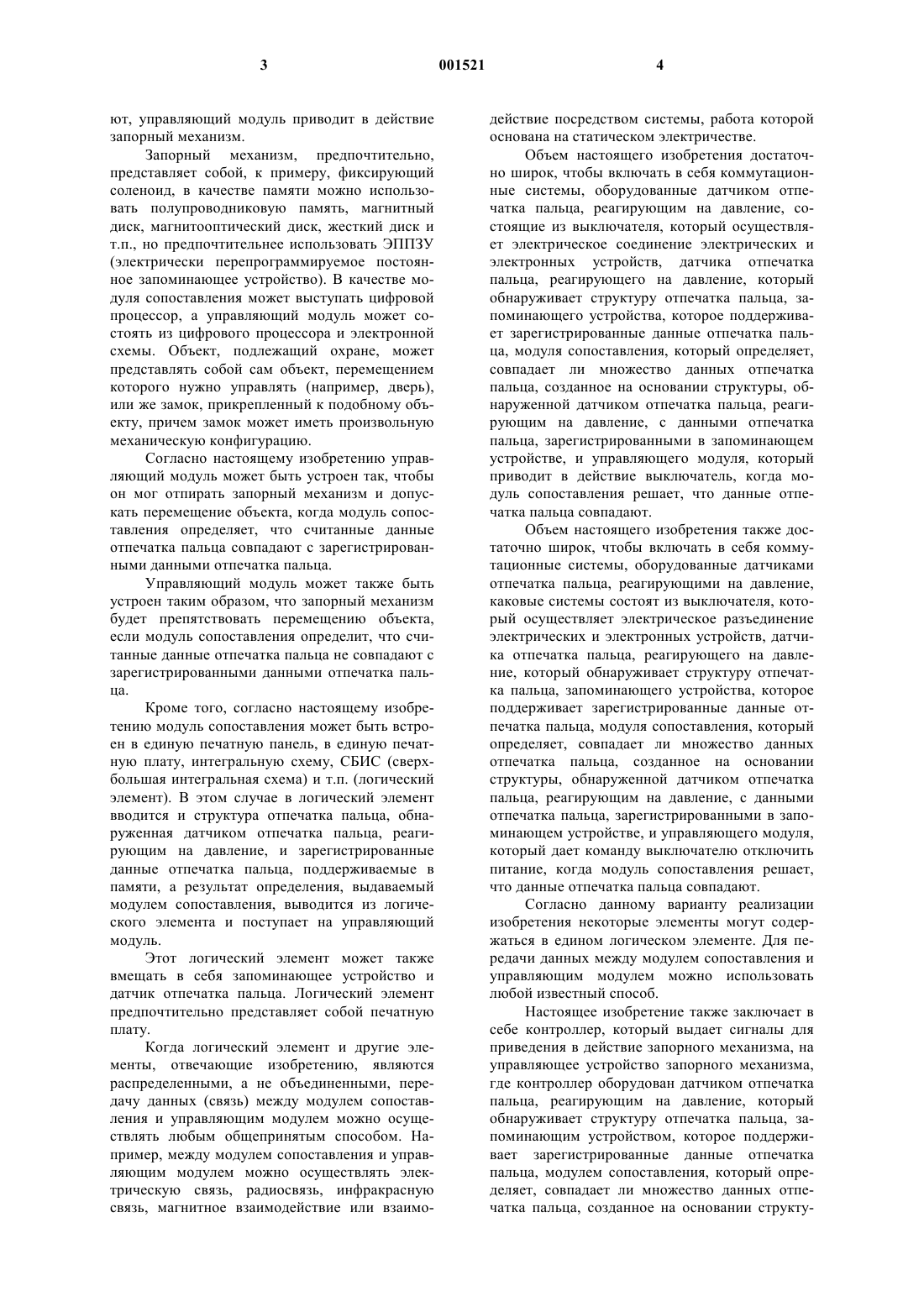

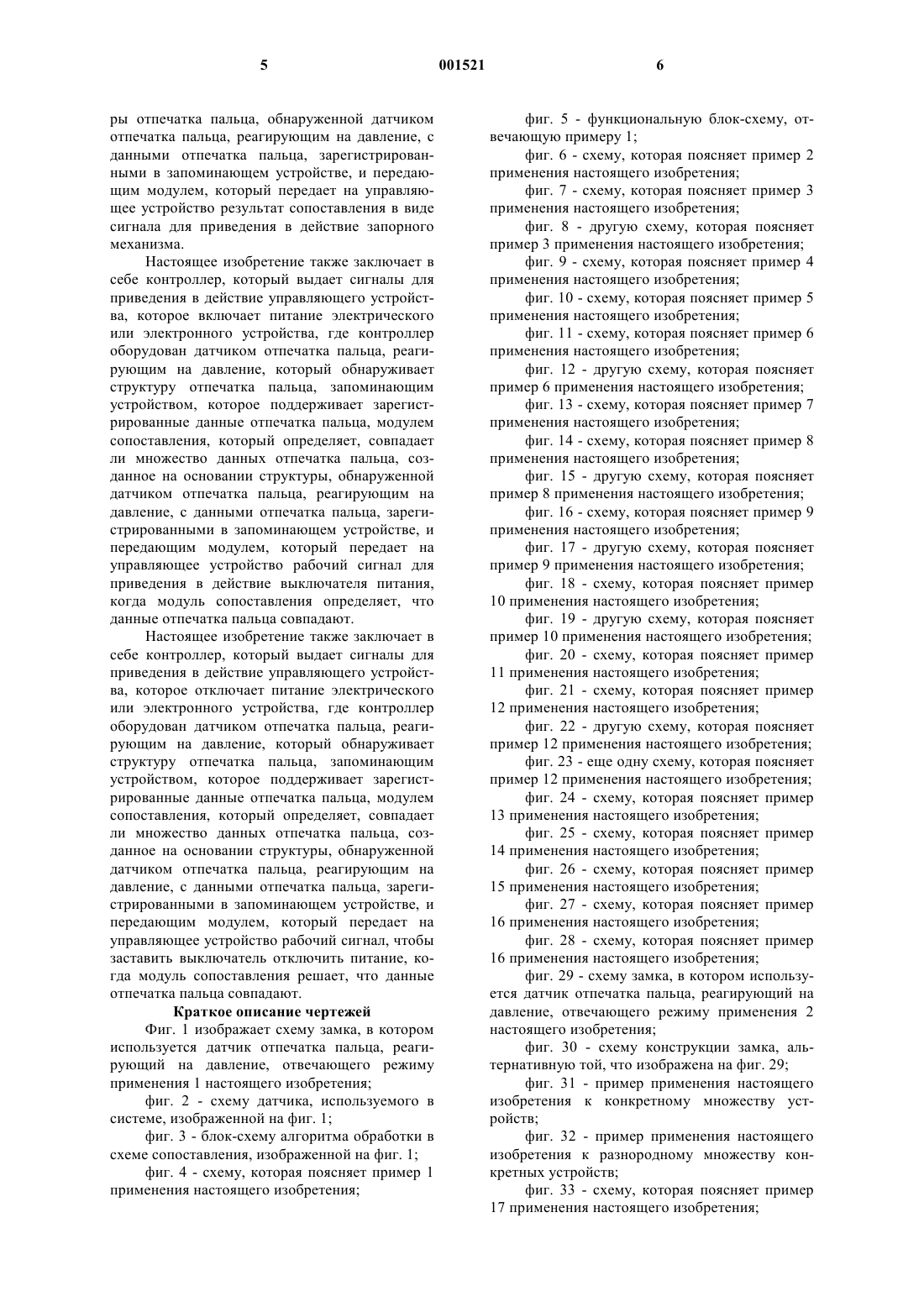

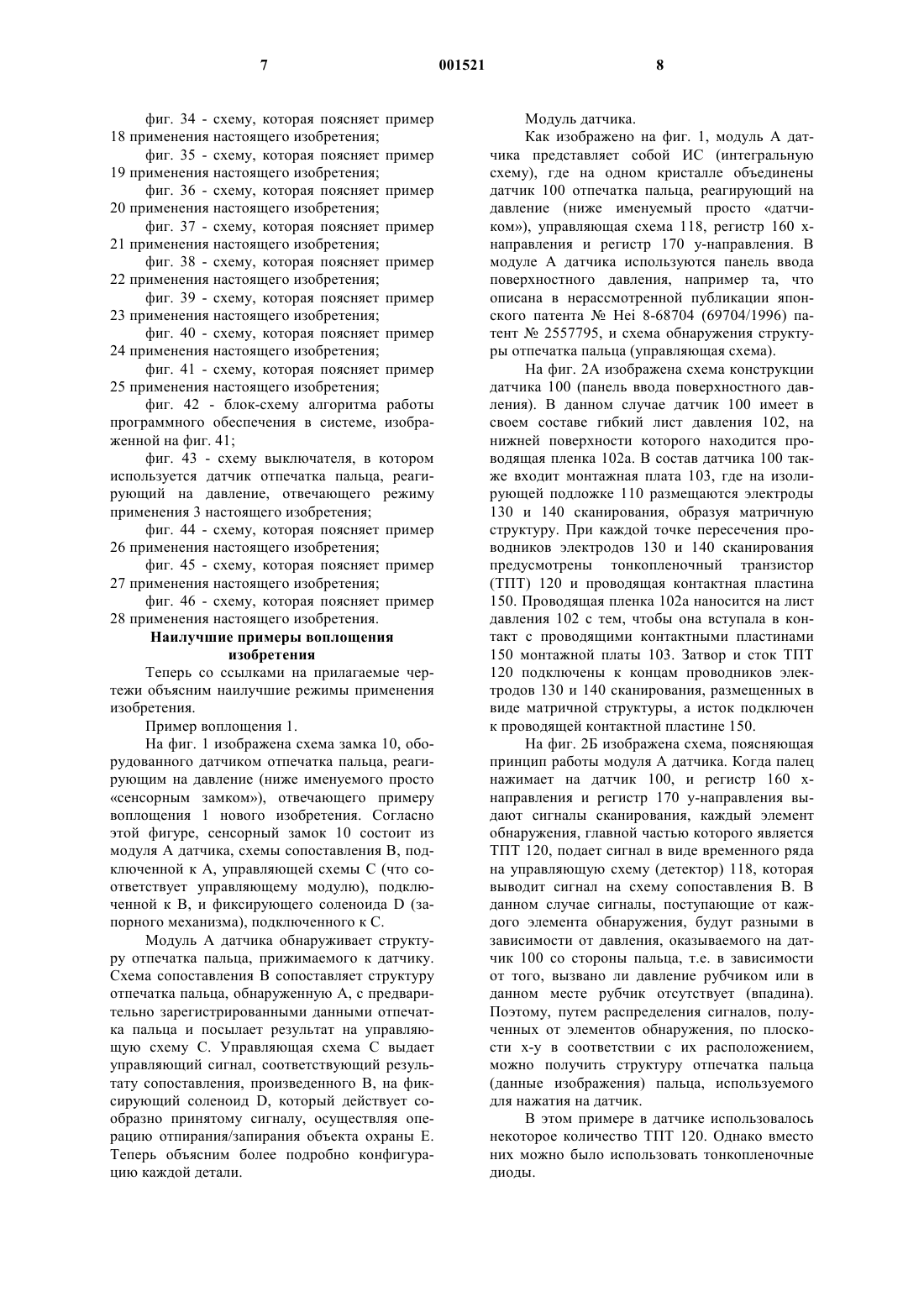

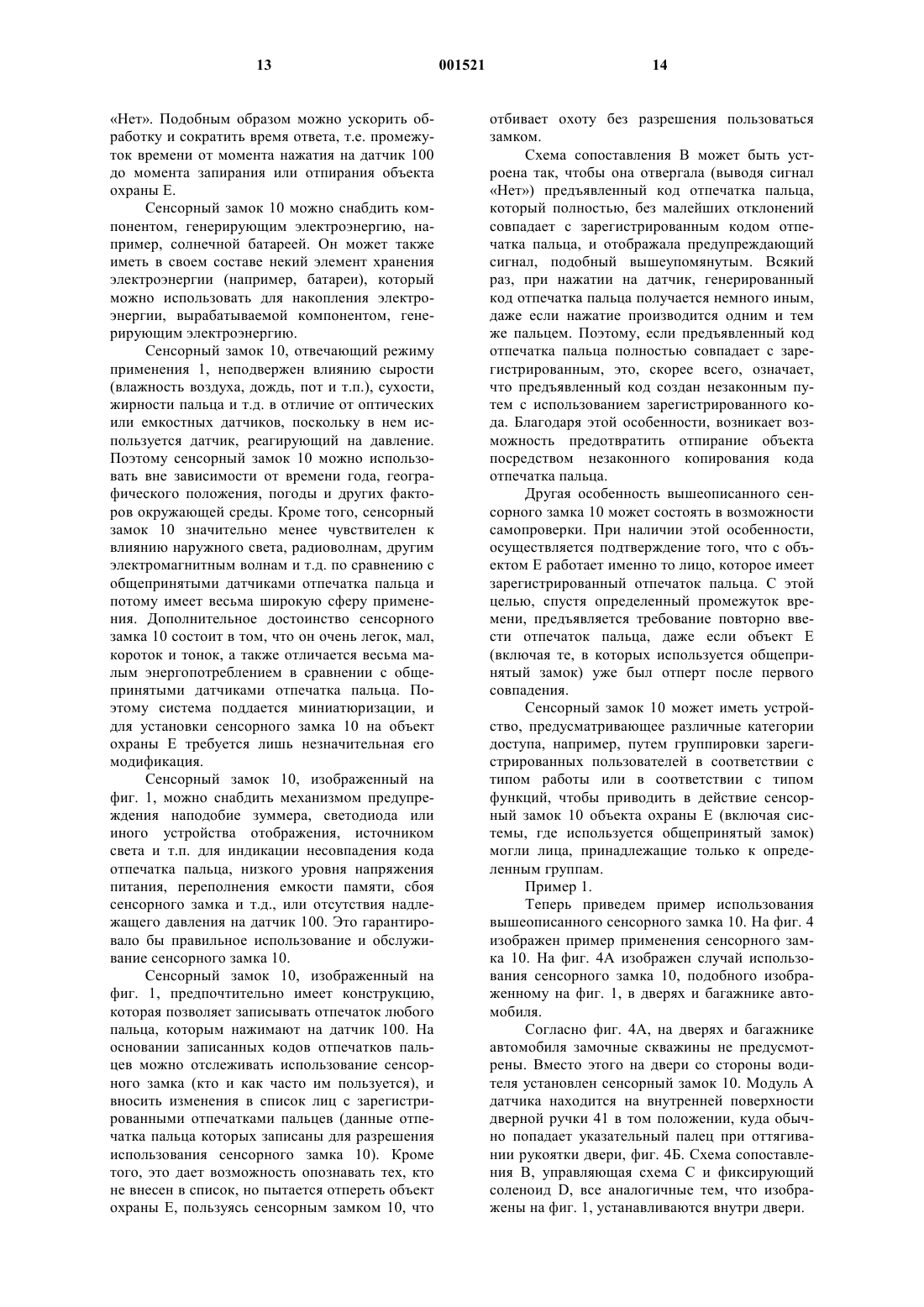

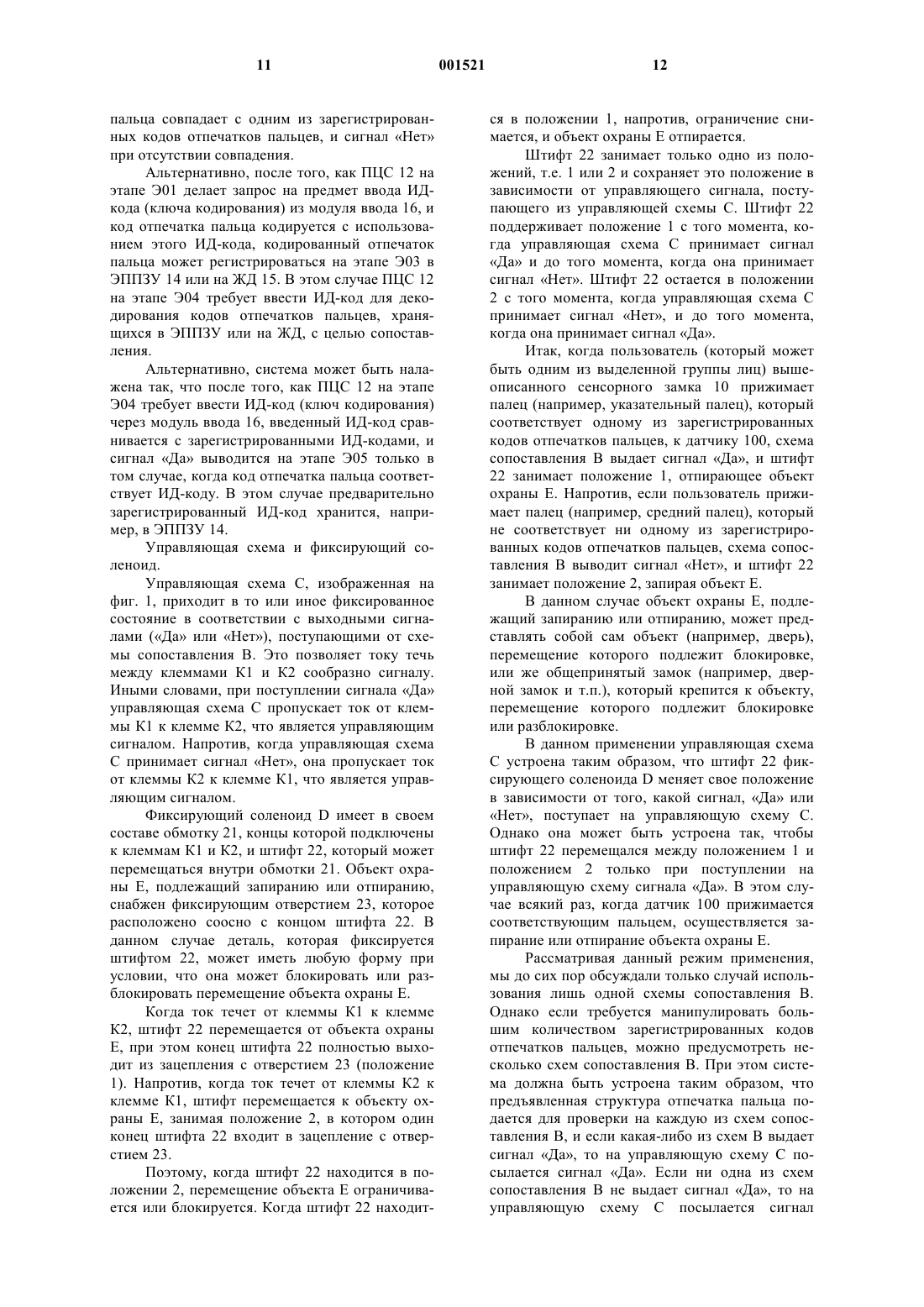

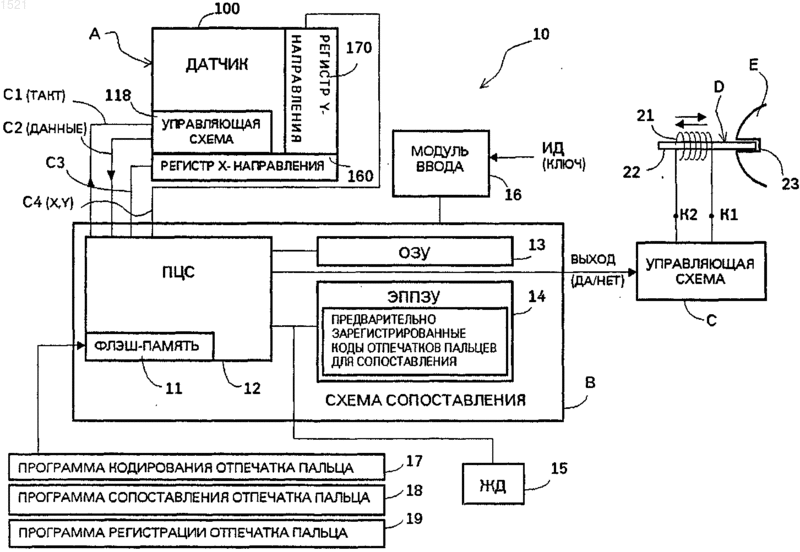

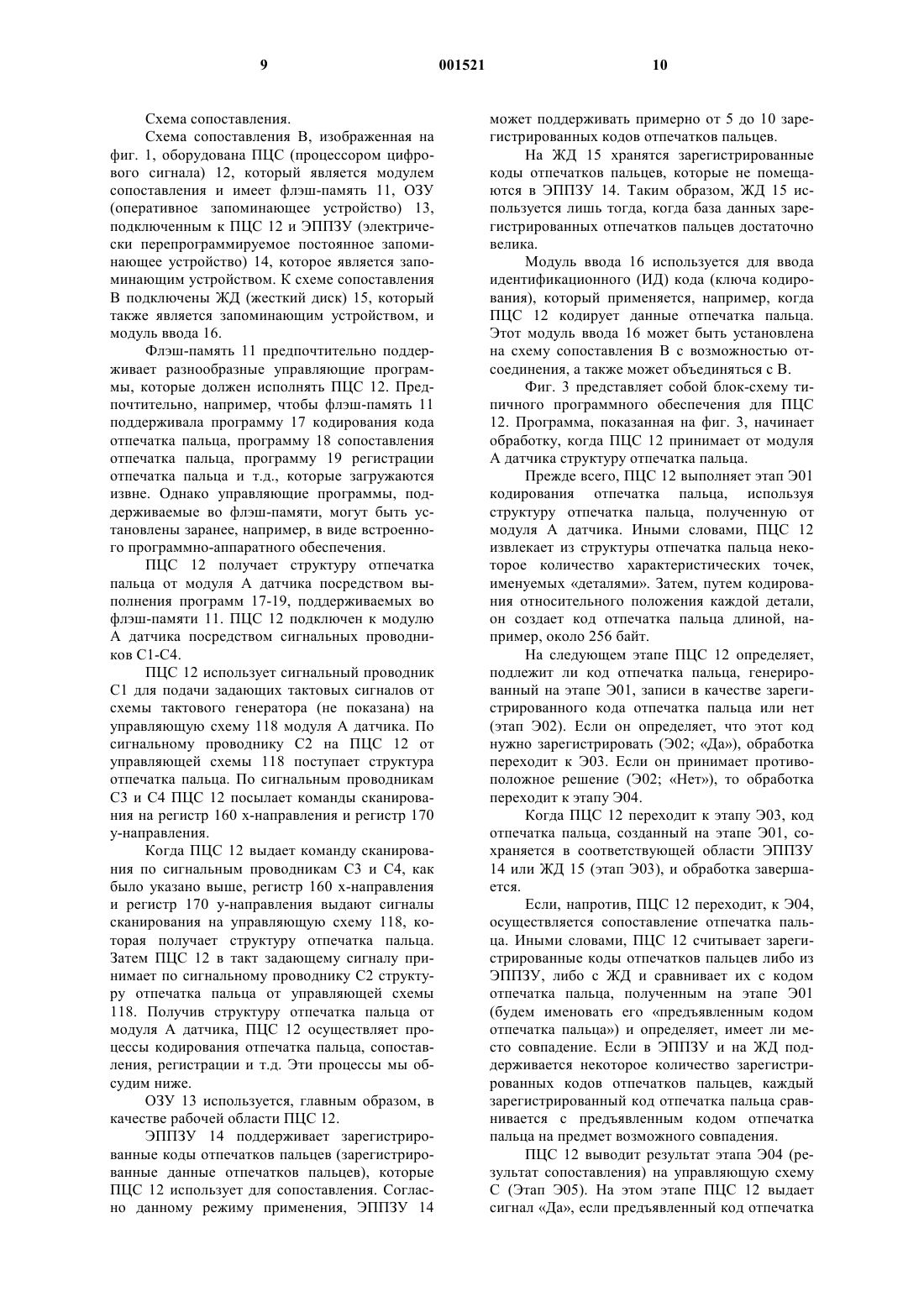

1 Область техники Настоящее изобретение имеет дело с замками и переключателями, в которых используются датчики отпечатка пальца, реагирующие на давление. Предшествующий уровень техники С некоторых пор в технике появились системы сопоставления отпечатков пальца, которые обнаруживают отпечатки пальцев и сравнивают их с данными отпечатка пальца, хранящимися в базе данных. Такие системы идентификации отпечатка пальца находят все более широкое применение в различных устройствах идентификации пользователей. Например, приводить в действие дверные замки можно не с помощью идентификационных номеров, а посредством сопоставления отпечатков пальцев. Это не позволяет неуполномоченным лицам нарушать безопасность, злоупотребляя идентификационными номерами. Замки, в которых используются системы сопоставления отпечатков пальца, используются в настоящее время. Общепринятые системы сопоставления отпечатков пальца, отвечающие уровню техники, обладают, однако, некоторыми недостатками. В общепринятых системах идентификация осуществляется путем считывания данных отпечатка пальца с последующим сравнением их с данными отпечатка пальца, хранящимися в базе данных. Стало быть, в таких системах требуется датчик (далее именуемый датчиком отпечатка пальца), который обнаруживает данные отпечатка пальца, которые затем можно использовать для сопоставления. В общепринятых системах для обнаружения данных отпечатка пальца применяются датчики отпечатка пальца, основанные на действии света или электростатической емкости. Однако оптические датчики отпечатка пальца порой не могут точно обнаруживать данные отпечатка пальца при сильном окружающем свете, например, при использовании вне помещения в течение дня. Кроме того, датчикам, реагирующим на емкость, временами приходится сталкиваться с шумом, обусловленным электромагнитными волнами, присутствующими в окружающей среде. Помимо прочего, оба типа датчиков отпечатка пальца, отвечающие уровню техники, подвержены ошибкам при наличии влаги. Поэтому с помощью подобных датчиков не всегда можно получить точные данные отпечатка пальца при использовании вне помещения в дождливый день или в помещениях с высокой влажностью воздуха. Еще одно ограничение состоит в том, что пот, жир и т.п. на пальце зачастую негативно влияет на точность обнаружения данных отпечатка пальца. Таким образом, датчикам отпечатка пальца, реагирующим на свет или емкость, свойственны ограничения, зависящие от окружающей среды, в которой они используются, например 2 времени года, географического положения, погодных условий и т.д. Такого типа снижение точности обнаружения данных отпечатка пальца становится непосредственной причиной отказа замков, в которых используются подобные датчики отпечатка пальца, что значительно ограничивает возможности применения таких замков. Еще одна проблема, связанная с оптическими датчиками отпечатка пальца, состоит в том, что для точного обнаружения данных отпечатка пальца требуется устройство довольно больших размеров. Таким образом, датчик отпечатка пальца неудобно использовать в качестве детали замка для относительно малогабаритных объектов. Заявитель сего уже подавал заявку и был удостоен японским патентом (патентная заявкаHEI 5-277619/1993 и патент 2557795) на датчик отпечатка пальца, реагирующий на давление (панель ввода поверхностного давления),который не зависит от оптического или емкостного ввода. Настоящее изобретение было сделано ввиду вышеописанного уровня техники. Основная задача, положенная в его основу, состоит в том,чтобы преодолеть недостатки общепринятых датчиков отпечатка пальца и предоставить замки и выключатели, в которых используются датчики отпечатка пальца, реагирующие на давление, более надежные по сравнению с общепринятыми датчиками. Описание изобретения Для решения проблем уровня техники настоящее изобретение включает в себя описанные ниже компоненты. Короче говоря, оно заключает в себе замок, оборудованный датчиком отпечатка пальца, реагирующим на давление,каковой замок имеет запорный механизм, который может запирать или отпирать объект, подлежащий охране, датчик отпечатка пальца, реагирующий на давление, который обнаруживает структуру отпечатка пальца, запоминающее устройство, которое поддерживает зарегистрированные (внесенные в список) данные отпечатка пальца, модуль сопоставления, который определяет, совпадают ли данные отпечатка пальца, созданные на основании структуры,обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и управляющий модуль, который приводит в действие запорный механизм, реагируя на определение, осуществляемое модулем сопоставления. Проще говоря, при нажатии пальцем на датчик отпечатка пальца, реагирующий на давление, на основании считанной структуры отпечатка пальца создается множество данных отпечатка пальца. Затем выясняется, совпадает ли это множество данных с зарегистрированными данными отпечатка пальца. Если они совпада 3 ют, управляющий модуль приводит в действие запорный механизм. Запорный механизм, предпочтительно,представляет собой, к примеру, фиксирующий соленоид, в качестве памяти можно использовать полупроводниковую память, магнитный диск, магнитооптический диск, жесткий диск и т.п., но предпочтительнее использовать ЭППЗУ(электрически перепрограммируемое постоянное запоминающее устройство). В качестве модуля сопоставления может выступать цифровой процессор, а управляющий модуль может состоять из цифрового процессора и электронной схемы. Объект, подлежащий охране, может представлять собой сам объект, перемещением которого нужно управлять (например, дверь),или же замок, прикрепленный к подобному объекту, причем замок может иметь произвольную механическую конфигурацию. Согласно настоящему изобретению управляющий модуль может быть устроен так, чтобы он мог отпирать запорный механизм и допускать перемещение объекта, когда модуль сопоставления определяет, что считанные данные отпечатка пальца совпадают с зарегистрированными данными отпечатка пальца. Управляющий модуль может также быть устроен таким образом, что запорный механизм будет препятствовать перемещению объекта,если модуль сопоставления определит, что считанные данные отпечатка пальца не совпадают с зарегистрированными данными отпечатка пальца. Кроме того, согласно настоящему изобретению модуль сопоставления может быть встроен в единую печатную панель, в единую печатную плату, интегральную схему, СБИС (сверхбольшая интегральная схема) и т.п. (логический элемент). В этом случае в логический элемент вводится и структура отпечатка пальца, обнаруженная датчиком отпечатка пальца, реагирующим на давление, и зарегистрированные данные отпечатка пальца, поддерживаемые в памяти, а результат определения, выдаваемый модулем сопоставления, выводится из логического элемента и поступает на управляющий модуль. Этот логический элемент может также вмещать в себя запоминающее устройство и датчик отпечатка пальца. Логический элемент предпочтительно представляет собой печатную плату. Когда логический элемент и другие элементы, отвечающие изобретению, являются распределенными, а не объединенными, передачу данных (связь) между модулем сопоставления и управляющим модулем можно осуществлять любым общепринятым способом. Например, между модулем сопоставления и управляющим модулем можно осуществлять электрическую связь, радиосвязь, инфракрасную связь, магнитное взаимодействие или взаимо 001521 4 действие посредством системы, работа которой основана на статическом электричестве. Объем настоящего изобретения достаточно широк, чтобы включать в себя коммутационные системы, оборудованные датчиком отпечатка пальца, реагирующим на давление, состоящие из выключателя, который осуществляет электрическое соединение электрических и электронных устройств, датчика отпечатка пальца, реагирующего на давление, который обнаруживает структуру отпечатка пальца, запоминающего устройства, которое поддерживает зарегистрированные данные отпечатка пальца, модуля сопоставления, который определяет,совпадает ли множество данных отпечатка пальца, созданное на основании структуры, обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и управляющего модуля, который приводит в действие выключатель, когда модуль сопоставления решает, что данные отпечатка пальца совпадают. Объем настоящего изобретения также достаточно широк, чтобы включать в себя коммутационные системы, оборудованные датчиками отпечатка пальца, реагирующими на давление,каковые системы состоят из выключателя, который осуществляет электрическое разъединение электрических и электронных устройств, датчика отпечатка пальца, реагирующего на давление, который обнаруживает структуру отпечатка пальца, запоминающего устройства, которое поддерживает зарегистрированные данные отпечатка пальца, модуля сопоставления, который определяет, совпадает ли множество данных отпечатка пальца, созданное на основании структуры, обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и управляющего модуля,который дает команду выключателю отключить питание, когда модуль сопоставления решает,что данные отпечатка пальца совпадают. Согласно данному варианту реализации изобретения некоторые элементы могут содержаться в едином логическом элементе. Для передачи данных между модулем сопоставления и управляющим модулем можно использовать любой известный способ. Настоящее изобретение также заключает в себе контроллер, который выдает сигналы для приведения в действие запорного механизма, на управляющее устройство запорного механизма,где контроллер оборудован датчиком отпечатка пальца, реагирующим на давление, который обнаруживает структуру отпечатка пальца, запоминающим устройством, которое поддерживает зарегистрированные данные отпечатка пальца, модулем сопоставления, который определяет, совпадает ли множество данных отпечатка пальца, созданное на основании структу 5 ры отпечатка пальца, обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и передающим модулем, который передает на управляющее устройство результат сопоставления в виде сигнала для приведения в действие запорного механизма. Настоящее изобретение также заключает в себе контроллер, который выдает сигналы для приведения в действие управляющего устройства, которое включает питание электрического или электронного устройства, где контроллер оборудован датчиком отпечатка пальца, реагирующим на давление, который обнаруживает структуру отпечатка пальца, запоминающим устройством, которое поддерживает зарегистрированные данные отпечатка пальца, модулем сопоставления, который определяет, совпадает ли множество данных отпечатка пальца, созданное на основании структуры, обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и передающим модулем, который передает на управляющее устройство рабочий сигнал для приведения в действие выключателя питания,когда модуль сопоставления определяет, что данные отпечатка пальца совпадают. Настоящее изобретение также заключает в себе контроллер, который выдает сигналы для приведения в действие управляющего устройства, которое отключает питание электрического или электронного устройства, где контроллер оборудован датчиком отпечатка пальца, реагирующим на давление, который обнаруживает структуру отпечатка пальца, запоминающим устройством, которое поддерживает зарегистрированные данные отпечатка пальца, модулем сопоставления, который определяет, совпадает ли множество данных отпечатка пальца, созданное на основании структуры, обнаруженной датчиком отпечатка пальца, реагирующим на давление, с данными отпечатка пальца, зарегистрированными в запоминающем устройстве, и передающим модулем, который передает на управляющее устройство рабочий сигнал, чтобы заставить выключатель отключить питание, когда модуль сопоставления решает, что данные отпечатка пальца совпадают. Краткое описание чертежей Фиг. 1 изображает схему замка, в котором используется датчик отпечатка пальца, реагирующий на давление, отвечающего режиму применения 1 настоящего изобретения; фиг. 2 - схему датчика, используемого в системе, изображенной на фиг. 1; фиг. 3 - блок-схему алгоритма обработки в схеме сопоставления, изображенной на фиг. 1; фиг. 4 - схему, которая поясняет пример 1 применения настоящего изобретения; 6 фиг. 5 - функциональную блок-схему, отвечающую примеру 1; фиг. 6 - схему, которая поясняет пример 2 применения настоящего изобретения; фиг. 7 - схему, которая поясняет пример 3 применения настоящего изобретения; фиг. 8 - другую схему, которая поясняет пример 3 применения настоящего изобретения; фиг. 9 - схему, которая поясняет пример 4 применения настоящего изобретения; фиг. 10 - схему, которая поясняет пример 5 применения настоящего изобретения; фиг. 11 - схему, которая поясняет пример 6 применения настоящего изобретения; фиг. 12 - другую схему, которая поясняет пример 6 применения настоящего изобретения; фиг. 13 - схему, которая поясняет пример 7 применения настоящего изобретения; фиг. 14 - схему, которая поясняет пример 8 применения настоящего изобретения; фиг. 15 - другую схему, которая поясняет пример 8 применения настоящего изобретения; фиг. 16 - схему, которая поясняет пример 9 применения настоящего изобретения; фиг. 17 - другую схему, которая поясняет пример 9 применения настоящего изобретения; фиг. 18 - схему, которая поясняет пример 10 применения настоящего изобретения; фиг. 19 - другую схему, которая поясняет пример 10 применения настоящего изобретения; фиг. 20 - схему, которая поясняет пример 11 применения настоящего изобретения; фиг. 21 - схему, которая поясняет пример 12 применения настоящего изобретения; фиг. 22 - другую схему, которая поясняет пример 12 применения настоящего изобретения; фиг. 23 - еще одну схему, которая поясняет пример 12 применения настоящего изобретения; фиг. 24 - схему, которая поясняет пример 13 применения настоящего изобретения; фиг. 25 - схему, которая поясняет пример 14 применения настоящего изобретения; фиг. 26 - схему, которая поясняет пример 15 применения настоящего изобретения; фиг. 27 - схему, которая поясняет пример 16 применения настоящего изобретения; фиг. 28 - схему, которая поясняет пример 16 применения настоящего изобретения; фиг. 29 - схему замка, в котором используется датчик отпечатка пальца, реагирующий на давление, отвечающего режиму применения 2 настоящего изобретения; фиг. 30 - схему конструкции замка, альтернативную той, что изображена на фиг. 29; фиг. 31 - пример применения настоящего изобретения к конкретному множеству устройств; фиг. 32 - пример применения настоящего изобретения к разнородному множеству конкретных устройств; фиг. 33 - схему, которая поясняет пример 17 применения настоящего изобретения; 7 фиг. 34 - схему, которая поясняет пример 18 применения настоящего изобретения; фиг. 35 - схему, которая поясняет пример 19 применения настоящего изобретения; фиг. 36 - схему, которая поясняет пример 20 применения настоящего изобретения; фиг. 37 - схему, которая поясняет пример 21 применения настоящего изобретения; фиг. 38 - схему, которая поясняет пример 22 применения настоящего изобретения; фиг. 39 - схему, которая поясняет пример 23 применения настоящего изобретения; фиг. 40 - схему, которая поясняет пример 24 применения настоящего изобретения; фиг. 41 - схему, которая поясняет пример 25 применения настоящего изобретения; фиг. 42 - блок-схему алгоритма работы программного обеспечения в системе, изображенной на фиг. 41; фиг. 43 - схему выключателя, в котором используется датчик отпечатка пальца, реагирующий на давление, отвечающего режиму применения 3 настоящего изобретения; фиг. 44 - схему, которая поясняет пример 26 применения настоящего изобретения; фиг. 45 - схему, которая поясняет пример 27 применения настоящего изобретения; фиг. 46 - схему, которая поясняет пример 28 применения настоящего изобретения. Наилучшие примеры воплощения изобретения Теперь со ссылками на прилагаемые чертежи объясним наилучшие режимы применения изобретения. Пример воплощения 1. На фиг. 1 изображена схема замка 10, оборудованного датчиком отпечатка пальца, реагирующим на давление (ниже именуемого просто сенсорным замком), отвечающего примеру воплощения 1 нового изобретения. Согласно этой фигуре, сенсорный замок 10 состоит из модуля А датчика, схемы сопоставления В, подключенной к А, управляющей схемы С (что соответствует управляющему модулю), подключенной к В, и фиксирующего соленоида D (запорного механизма), подключенного к С. Модуль А датчика обнаруживает структуру отпечатка пальца, прижимаемого к датчику. Схема сопоставления В сопоставляет структуру отпечатка пальца, обнаруженную А, с предварительно зарегистрированными данными отпечатка пальца и посылает результат на управляющую схему С. Управляющая схема С выдает управляющий сигнал, соответствующий результату сопоставления, произведенного В, на фиксирующий соленоид D, который действует сообразно принятому сигналу, осуществляя операцию отпирания/запирания объекта охраны Е. Теперь объясним более подробно конфигурацию каждой детали. 8 Модуль датчика. Как изображено на фиг. 1, модуль А датчика представляет собой ИС (интегральную схему), где на одном кристалле объединены датчик 100 отпечатка пальца, реагирующий на давление (ниже именуемый просто датчиком), управляющая схема 118, регистр 160 хнаправления и регистр 170 y-направления. В модуле А датчика используются панель ввода поверхностного давления, например та, что описана в нерассмотренной публикации японского патентаHei 8-68704 (69704/1996) патент 2557795, и схема обнаружения структуры отпечатка пальца (управляющая схема). На фиг. 2 А изображена схема конструкции датчика 100 (панель ввода поверхностного давления). В данном случае датчик 100 имеет в своем составе гибкий лист давления 102, на нижней поверхности которого находится проводящая пленка 102 а. В состав датчика 100 также входит монтажная плата 103, где на изолирующей подложке 110 размещаются электроды 130 и 140 сканирования, образуя матричную структуру. При каждой точке пересечения проводников электродов 130 и 140 сканирования предусмотрены тонкопленочный транзистор(ТПТ) 120 и проводящая контактная пластина 150. Проводящая пленка 102 а наносится на лист давления 102 с тем, чтобы она вступала в контакт с проводящими контактными пластинами 150 монтажной платы 103. Затвор и сток ТПТ 120 подключены к концам проводников электродов 130 и 140 сканирования, размещенных в виде матричной структуры, а исток подключен к проводящей контактной пластине 150. На фиг. 2 Б изображена схема, поясняющая принцип работы модуля А датчика. Когда палец нажимает на датчик 100, и регистр 160 xнаправления и регистр 170 y-направления выдают сигналы сканирования, каждый элемент обнаружения, главной частью которого является ТПТ 120, подает сигнал в виде временного ряда на управляющую схему (детектор) 118, которая выводит сигнал на схему сопоставления В. В данном случае сигналы, поступающие от каждого элемента обнаружения, будут разными в зависимости от давления, оказываемого на датчик 100 со стороны пальца, т.е. в зависимости от того, вызвано ли давление рубчиком или в данном месте рубчик отсутствует (впадина). Поэтому, путем распределения сигналов, полученных от элементов обнаружения, по плоскости x-y в соответствии с их расположением,можно получить структуру отпечатка пальца(данные изображения) пальца, используемого для нажатия на датчик. В этом примере в датчике использовалось некоторое количество ТПТ 120. Однако вместо них можно было использовать тонкопленочные диоды. 9 Схема сопоставления. Схема сопоставления В, изображенная на фиг. 1, оборудована ПЦС (процессором цифрового сигнала) 12, который является модулем сопоставления и имеет флэш-память 11, ОЗУ(оперативное запоминающее устройство) 13,подключенным к ПЦС 12 и ЭППЗУ (электрически перепрограммируемое постоянное запоминающее устройство) 14, которое является запоминающим устройством. К схеме сопоставления В подключены ЖД (жесткий диск) 15, который также является запоминающим устройством, и модуль ввода 16. Флэш-память 11 предпочтительно поддерживает разнообразные управляющие программы, которые должен исполнять ПЦС 12. Предпочтительно, например, чтобы флэш-память 11 поддерживала программу 17 кодирования кода отпечатка пальца, программу 18 сопоставления отпечатка пальца, программу 19 регистрации отпечатка пальца и т.д., которые загружаются извне. Однако управляющие программы, поддерживаемые во флэш-памяти, могут быть установлены заранее, например, в виде встроенного программно-аппаратного обеспечения. ПЦС 12 получает структуру отпечатка пальца от модуля А датчика посредством выполнения программ 17-19, поддерживаемых во флэш-памяти 11. ПЦС 12 подключен к модулю А датчика посредством сигнальных проводников С 1-С 4. ПЦС 12 использует сигнальный проводник С 1 для подачи задающих тактовых сигналов от схемы тактового генератора (не показана) на управляющую схему 118 модуля А датчика. По сигнальному проводнику С 2 на ПЦС 12 от управляющей схемы 118 поступает структура отпечатка пальца. По сигнальным проводникам С 3 и С 4 ПЦС 12 посылает команды сканирования на регистр 160 x-направления и регистр 170y-направления. Когда ПЦС 12 выдает команду сканирования по сигнальным проводникам С 3 и С 4, как было указано выше, регистр 160 x-направления и регистр 170 y-направления выдают сигналы сканирования на управляющую схему 118, которая получает структуру отпечатка пальца. Затем ПЦС 12 в такт задающему сигналу принимает по сигнальному проводнику С 2 структуру отпечатка пальца от управляющей схемы 118. Получив структуру отпечатка пальца от модуля А датчика, ПЦС 12 осуществляет процессы кодирования отпечатка пальца, сопоставления, регистрации и т.д. Эти процессы мы обсудим ниже. ОЗУ 13 используется, главным образом, в качестве рабочей области ПЦС 12. ЭППЗУ 14 поддерживает зарегистрированные коды отпечатков пальцев (зарегистрированные данные отпечатков пальцев), которые ПЦС 12 использует для сопоставления. Согласно данному режиму применения, ЭППЗУ 14 10 может поддерживать примерно от 5 до 10 зарегистрированных кодов отпечатков пальцев. На ЖД 15 хранятся зарегистрированные коды отпечатков пальцев, которые не помещаются в ЭППЗУ 14. Таким образом, ЖД 15 используется лишь тогда, когда база данных зарегистрированных отпечатков пальцев достаточно велика. Модуль ввода 16 используется для ввода идентификационного (ИД) кода (ключа кодирования), который применяется, например, когда ПЦС 12 кодирует данные отпечатка пальца. Этот модуль ввода 16 может быть установлена на схему сопоставления В с возможностью отсоединения, а также может объединяться с В. Фиг. 3 представляет собой блок-схему типичного программного обеспечения для ПЦС 12. Программа, показанная на фиг. 3, начинает обработку, когда ПЦС 12 принимает от модуля А датчика структуру отпечатка пальца. Прежде всего, ПЦС 12 выполняет этап Э 01 кодирования отпечатка пальца, используя структуру отпечатка пальца, полученную от модуля А датчика. Иными словами, ПЦС 12 извлекает из структуры отпечатка пальца некоторое количество характеристических точек,именуемых деталями. Затем, путем кодирования относительного положения каждой детали,он создает код отпечатка пальца длиной, например, около 256 байт. На следующем этапе ПЦС 12 определяет,подлежит ли код отпечатка пальца, генерированный на этапе Э 01, записи в качестве зарегистрированного кода отпечатка пальца или нет(этап Э 02). Если он определяет, что этот код нужно зарегистрировать (Э 02; Да), обработка переходит к Э 03. Если он принимает противоположное решение (Э 02; Нет), то обработка переходит к этапу Э 04. Когда ПЦС 12 переходит к этапу Э 03, код отпечатка пальца, созданный на этапе Э 01, сохраняется в соответствующей области ЭППЗУ 14 или ЖД 15 (этап Э 03), и обработка завершается. Если, напротив, ПЦС 12 переходит, к Э 04,осуществляется сопоставление отпечатка пальца. Иными словами, ПЦС 12 считывает зарегистрированные коды отпечатков пальцев либо из ЭППЗУ, либо с ЖД и сравнивает их с кодом отпечатка пальца, полученным на этапе Э 01(будем именовать его предъявленным кодом отпечатка пальца) и определяет, имеет ли место совпадение. Если в ЭППЗУ и на ЖД поддерживается некоторое количество зарегистрированных кодов отпечатков пальцев, каждый зарегистрированный код отпечатка пальца сравнивается с предъявленным кодом отпечатка пальца на предмет возможного совпадения. ПЦС 12 выводит результат этапа Э 04 (результат сопоставления) на управляющую схему С (Этап Э 05). На этом этапе ПЦС 12 выдает сигнал Да, если предъявленный код отпечатка 11 пальца совпадает с одним из зарегистрированных кодов отпечатков пальцев, и сигнал Нет при отсутствии совпадения. Альтернативно, после того, как ПЦС 12 на этапе Э 01 делает запрос на предмет ввода ИДкода (ключа кодирования) из модуля ввода 16, и код отпечатка пальца кодируется с использованием этого ИД-кода, кодированный отпечаток пальца может регистрироваться на этапе Э 03 в ЭППЗУ 14 или на ЖД 15. В этом случае ПЦС 12 на этапе Э 04 требует ввести ИД-код для декодирования кодов отпечатков пальцев, хранящихся в ЭППЗУ или на ЖД, с целью сопоставления. Альтернативно, система может быть налажена так, что после того, как ПЦС 12 на этапе Э 04 требует ввести ИД-код (ключ кодирования) через модуль ввода 16, введенный ИД-код сравнивается с зарегистрированными ИД-кодами, и сигнал Да выводится на этапе Э 05 только в том случае, когда код отпечатка пальца соответствует ИД-коду. В этом случае предварительно зарегистрированный ИД-код хранится, например, в ЭППЗУ 14. Управляющая схема и фиксирующий соленоид. Управляющая схема С, изображенная на фиг. 1, приходит в то или иное фиксированное состояние в соответствии с выходными сигналами (Да или Нет), поступающими от схемы сопоставления В. Это позволяет току течь между клеммами К 1 и К 2 сообразно сигналу. Иными словами, при поступлении сигнала Да управляющая схема С пропускает ток от клеммы К 1 к клемме К 2, что является управляющим сигналом. Напротив, когда управляющая схема С принимает сигнал Нет, она пропускает ток от клеммы К 2 к клемме К 1, что является управляющим сигналом. Фиксирующий соленоид D имеет в своем составе обмотку 21, концы которой подключены к клеммам К 1 и К 2, и штифт 22, который может перемещаться внутри обмотки 21. Объект охраны Е, подлежащий запиранию или отпиранию,снабжен фиксирующим отверстием 23, которое расположено соосно с концом штифта 22. В данном случае деталь, которая фиксируется штифтом 22, может иметь любую форму при условии, что она может блокировать или разблокировать перемещение объекта охраны Е. Когда ток течет от клеммы К 1 к клемме К 2, штифт 22 перемещается от объекта охраны Е, при этом конец штифта 22 полностью выходит из зацепления с отверстием 23 (положение 1). Напротив, когда ток течет от клеммы К 2 к клемме К 1, штифт перемещается к объекту охраны Е, занимая положение 2, в котором один конец штифта 22 входит в зацепление с отверстием 23. Поэтому, когда штифт 22 находится в положении 2, перемещение объекта Е ограничивается или блокируется. Когда штифт 22 находит 001521 12 ся в положении 1, напротив, ограничение снимается, и объект охраны Е отпирается. Штифт 22 занимает только одно из положений, т.е. 1 или 2 и сохраняет это положение в зависимости от управляющего сигнала, поступающего из управляющей схемы С. Штифт 22 поддерживает положение 1 с того момента, когда управляющая схема С принимает сигнал Да и до того момента, когда она принимает сигнал Нет. Штифт 22 остается в положении 2 с того момента, когда управляющая схема С принимает сигнал Нет, и до того момента,когда она принимает сигнал Да. Итак, когда пользователь (который может быть одним из выделенной группы лиц) вышеописанного сенсорного замка 10 прижимает палец (например, указательный палец), который соответствует одному из зарегистрированных кодов отпечатков пальцев, к датчику 100, схема сопоставления В выдает сигнал Да, и штифт 22 занимает положение 1, отпирающее объект охраны Е. Напротив, если пользователь прижимает палец (например, средний палец), который не соответствует ни одному из зарегистрированных кодов отпечатков пальцев, схема сопоставления В выводит сигнал Нет, и штифт 22 занимает положение 2, запирая объект Е. В данном случае объект охраны Е, подлежащий запиранию или отпиранию, может представлять собой сам объект (например, дверь),перемещение которого подлежит блокировке,или же общепринятый замок (например, дверной замок и т.п.), который крепится к объекту,перемещение которого подлежит блокировке или разблокировке. В данном применении управляющая схема С устроена таким образом, что штифт 22 фиксирующего соленоида D меняет свое положение в зависимости от того, какой сигнал, Да или Нет, поступает на управляющую схему С. Однако она может быть устроена так, чтобы штифт 22 перемещался между положением 1 и положением 2 только при поступлении на управляющую схему сигнала Да. В этом случае всякий раз, когда датчик 100 прижимается соответствующим пальцем, осуществляется запирание или отпирание объекта охраны Е. Рассматривая данный режим применения,мы до сих пор обсуждали только случай использования лишь одной схемы сопоставления В. Однако если требуется манипулировать большим количеством зарегистрированных кодов отпечатков пальцев, можно предусмотреть несколько схем сопоставления В. При этом система должна быть устроена таким образом, что предъявленная структура отпечатка пальца подается для проверки на каждую из схем сопоставления В, и если какая-либо из схем В выдает сигнал Да, то на управляющую схему С посылается сигнал Да. Если ни одна из схем сопоставления В не выдает сигнал Да, то на управляющую схему С посылается сигнал 13 Нет. Подобным образом можно ускорить обработку и сократить время ответа, т.е. промежуток времени от момента нажатия на датчик 100 до момента запирания или отпирания объекта охраны Е. Сенсорный замок 10 можно снабдить компонентом, генерирующим электроэнергию, например, солнечной батареей. Он может также иметь в своем составе некий элемент хранения электроэнергии (например, батареи), который можно использовать для накопления электроэнергии, вырабатываемой компонентом, генерирующим электроэнергию. Сенсорный замок 10, отвечающий режиму применения 1, неподвержен влиянию сырости(влажность воздуха, дождь, пот и т.п.), сухости,жирности пальца и т.д. в отличие от оптических или емкостных датчиков, поскольку в нем используется датчик, реагирующий на давление. Поэтому сенсорный замок 10 можно использовать вне зависимости от времени года, географического положения, погоды и других факторов окружающей среды. Кроме того, сенсорный замок 10 значительно менее чувствителен к влиянию наружного света, радиоволнам, другим электромагнитным волнам и т.д. по сравнению с общепринятыми датчиками отпечатка пальца и потому имеет весьма широкую сферу применения. Дополнительное достоинство сенсорного замка 10 состоит в том, что он очень легок, мал,короток и тонок, а также отличается весьма малым энергопотреблением в сравнении с общепринятыми датчиками отпечатка пальца. Поэтому система поддается миниатюризации, и для установки сенсорного замка 10 на объект охраны Е требуется лишь незначительная его модификация. Сенсорный замок 10, изображенный на фиг. 1, можно снабдить механизмом предупреждения наподобие зуммера, светодиода или иного устройства отображения, источником света и т.п. для индикации несовпадения кода отпечатка пальца, низкого уровня напряжения питания, переполнения емкости памяти, сбоя сенсорного замка и т.д., или отсутствия надлежащего давления на датчик 100. Это гарантировало бы правильное использование и обслуживание сенсорного замка 10. Сенсорный замок 10, изображенный на фиг. 1, предпочтительно имеет конструкцию,которая позволяет записывать отпечаток любого пальца, которым нажимают на датчик 100. На основании записанных кодов отпечатков пальцев можно отслеживать использование сенсорного замка (кто и как часто им пользуется), и вносить изменения в список лиц с зарегистрированными отпечатками пальцев (данные отпечатка пальца которых записаны для разрешения использования сенсорного замка 10). Кроме того, это дает возможность опознавать тех, кто не внесен в список, но пытается отпереть объект охраны Е, пользуясь сенсорным замком 10, что 14 отбивает охоту без разрешения пользоваться замком. Схема сопоставления В может быть устроена так, чтобы она отвергала (выводя сигнал Нет) предъявленный код отпечатка пальца,который полностью, без малейших отклонений совпадает с зарегистрированным кодом отпечатка пальца, и отображала предупреждающий сигнал, подобный вышеупомянутым. Всякий раз, при нажатии на датчик, генерированный код отпечатка пальца получается немного иным,даже если нажатие производится одним и тем же пальцем. Поэтому, если предъявленный код отпечатка пальца полностью совпадает с зарегистрированным, это, скорее всего, означает,что предъявленный код создан незаконным путем с использованием зарегистрированного кода. Благодаря этой особенности, возникает возможность предотвратить отпирание объекта посредством незаконного копирования кода отпечатка пальца. Другая особенность вышеописанного сенсорного замка 10 может состоять в возможности самопроверки. При наличии этой особенности,осуществляется подтверждение того, что с объектом Е работает именно то лицо, которое имеет зарегистрированный отпечаток пальца. С этой целью, спустя определенный промежуток времени, предъявляется требование повторно ввести отпечаток пальца, даже если объект Е(включая те, в которых используется общепринятый замок) уже был отперт после первого совпадения. Сенсорный замок 10 может иметь устройство, предусматривающее различные категории доступа, например, путем группировки зарегистрированных пользователей в соответствии с типом работы или в соответствии с типом функций, чтобы приводить в действие сенсорный замок 10 объекта охраны Е (включая системы, где используется общепринятый замок) могли лица, принадлежащие только к определенным группам. Пример 1. Теперь приведем пример использования вышеописанного сенсорного замка 10. На фиг. 4 изображен пример применения сенсорного замка 10. На фиг. 4 А изображен случай использования сенсорного замка 10, подобного изображенному на фиг. 1, в дверях и багажнике автомобиля. Согласно фиг. 4 А, на дверях и багажнике автомобиля замочные скважины не предусмотрены. Вместо этого на двери со стороны водителя установлен сенсорный замок 10. Модуль А датчика находится на внутренней поверхности дверной ручки 41 в том положении, куда обычно попадает указательный палец при оттягивании рукоятки двери, фиг. 4 Б. Схема сопоставления В, управляющая схема С и фиксирующий соленоид D, все аналогичные тем, что изображены на фиг. 1, устанавливаются внутри двери. 15 Крышка 42 багажника снабжена дверной ручкой (не показана) для открывания и закрывания багажника. На задней стороне этой ручки также установлен датчик А. Крышка 42 багажника сконструирована так, что ее можно открыть, потянув на себя ручку багажника. Когда двери и багажник заперты, штифт 22 (см. фиг. 1) сенсорного замка 10 находится внутри отверстия 23 на дверной ручке 41 и на ручке багажника, препятствуя перемещению этих деталей. Дверная ручка и ручка крышки багажника, таким образом, лишаются подвижности, в результате чего их запорные механизмы нельзя отпереть, и дверь, и багажник остаются закрытыми. Когда лицо с зарегистрированным отпечатком пальца нажимает соответствующим пальцем на датчик 100 двери или багажника, механическая связь между штифтом 22 и отверстием 23 сенсорного замка ликвидируется, благодаря чему ручка получает возможность перемещаться. Итак, если зарегистрированное лицо потянет за ручку, она будет двигаться, отпирая дверь или багажник, что дает возможность открыть ее или его. На фиг. 5 изображена функциональная блок-схема сенсорного замка 10, используемого в примере 1. Сенсорный замок 10 имеет в своем составе датчик 100 (модуль А датчика), кодирующий модуль 201, подключенный к датчику 100, модуль 202 регистрации и обновления,подключенный к кодирующему модулю, и модуль 203 записи кода, который подключен к модулю 202 регистрации и обновления. Кодирующий модуль 201 осуществляет некоторые из функций ПЦС 12, изображенного на фиг. 1. Он готовит код отпечатка пальца на основании структуры отпечатка пальца, обнаруженной датчиком 100. Модуль 202 регистрации и обновления кода также осуществляет некоторые функции ПЦС 12, изображенного на фиг. 1. Он принимает код отпечатка пальца от кодирующего модуля 201 и сохраняет (обновляет) его в модуле 203 записи. Модуль 203 записи кода соответствует ЭППЗУ 14, изображенному на фиг. 1, он поддерживает коды отпечатков пальцев, сохраненные модулем 202 регистрации и обновления в качестве зарегистрированных кодов отпечатков пальцев. Сенсорный замок 10 оборудован также модулем сопоставления 204,который подключен к кодирующему модулю 201, модулем 206 определения ограничения доступа, который подключен к модулю сопоставления 204, приводными модулями 205 а и 205 б пускателя и модулем 207 записи ограничения доступа, которые все подключены к модулю 206 определения ограничения доступа, модулем 213 оценки времени, который подключен к кодирующему модулю 201 и модулю сопоставления 204, модулем сигнализации 214, который подключен к модулю сопоставления 204 и модулю 206 определения ограничения доступа, и 16 тактовым модулем 216, который подключен к модулю 213 оценки времени. В данном случае модуль 213 оценки времени поддерживает текущие данные времени на основании тактовых сигналов, подаваемых тактовым модулем 216. Подготовив код отпечатка пальца, кодирующий модуль 201 подает сигнал на модуль 213, и модуль 213 выдает на модуль сопоставления 204 время поступления кода. Тактовый модуль 216 представляет собой схему тактового генератора, который выдает тактовые сигналы на модуль 213 оценки времени. Модуль сопоставления 204 осуществляет 25 некоторые функции ПЦС 12, изображенного на фиг. 1. Получив от кодирующего модуля 201 код отпечатка пальца, модуль сопоставления 204 считывает зарегистрированные коды отпечатков пальцев из модуля 203 записикода, чтобы определить, имеется ли какое-нибудь совпадение между предъявленным кодом отпечатка пальца и зарегистрированным кодом отпечатка пальца, в данном случае, если модуль сопоставления 204 определяет, что совпадение имеет место, он выводит на модуль 206 определения ограничения доступа особую информацию о совпадающем коде отпечатка пальца (особую информацию об обладателе отпечатка пальца),сигнал отпирания двери или багажника (сигнал Да) и время поступления кода, полученное от модуля 213 оценки времени. Если, напротив,предъявленный код отпечатка пальца не совпадает ни с одним из зарегистрированных кодов,модуль сопоставления 204 выдает особую информацию о коде и сигнал для предотвращения отпирания двери или багажника (сигнал Нет) как на модуль 206 определения ограничения доступа, так и на модуль сигнализации 214. Модуль 207 записи ограничения доступа представляет собой предпочтительно полупроводниковое запоминающее устройство. Оно поддерживает данные управления доступом к двери или багажнику, извлеченные из особой информации о коде отпечатка пальца. В данном случае данные управления доступом представляют собой данные, уточняющие управление доступом, особое для каждого зарегистрированного кода отпечатка пальца. Например, это могут быть данные о промежутке времени, в течение которого внесенное в список лицо может пользоваться автомобилем (данные разрешенного периода времени). Модуль 206 определения ограничения доступа может состоять из цифрового процессора(ПЦС, ЦП и т.п.) или электронной схемы. Получив от модуля сопоставления 204 особую информацию о коде, сигнал Да и время поступления кода, модуль 206 определения ограничения доступа считывает данные управления доступом, соответствующие полученной особой информации о коде, из модуля 207 записи ограничения доступа и на основании данных управления доступом определяет, следует ли предос 17 тавить доступ к двери или багажнику. Модуль 206 управления доступом также определяет,попадает ли время поступления кода отпечатка пальца в разрешенный период времени, если данные управления доступом включают в себя данные, касающиеся разрешенного периода времени. Если модуль 206 определения ограничения доступа принимает решение отказать в доступе(например, когда время поступления кода выходит за пределы разрешенного интервала времени), он подает на модуль 205 б пускателя и модуль сигнализации 214 сигнал Нет и время поступления кода. Если, напротив, он принимает решение предоставить доступ (например,если время поступления кода попадает в разрешенный период времени) он выдает на модуль 205 а пускателя особую информацию о коде,сигнал Да и время поступления кода. С помощью вышеописанного модуля 206 определения ограничения доступа можно управлять отпиранием двери или багажника(пользованием машиной) в соответствии с особой информацией об обладателе отпечатка пальца, даже при совпадении кода отпечатка пальца. Эта особенность весьма полезна, когда автомобилем совместно пользуется несколько человек, и разрешенный промежуток времени использования автомобиля является строгим ограничением даже для тех, кто уполномочен пользоваться машиной. Когда в модуле 207 записи ограничения доступа отсутствуют данные управления доступом, соответствующие особой информации о коде, при поступлении кода от модуля сопоставления 204, модуль 206 определения ограничения доступа выдает на модуль 205 а пускателя особую информацию о коде,сигнал Да и время поступления кода. В противном случае он посылает на приводной модуль 205 б пускателя сигнал Нет, который пришел от модуля сопоставления 204, и время поступления кода, а также сигнал Нет на модуль сигнализации 214. Модули 205 а и 205 б пускателя соответствуют управляющей схеме С и фиксирующему соленоиду D, изображенным на фиг. 1. Модуль 205 а пускателя, получив от модуля 206 определения ограничения доступа особую информацию о коде и сигнал Да, устраняет препятствие для перемещения дверной ручки 41 или ручки багажника (отпирает дверь или багажник), давая возможность вручную открыть дверь или багажник. Приводной модуль 205 б пускателя, получив от модуля 206 определения ограничения доступа сигнал Нет, напротив,препятствует перемещению дверной ручки 41 или ручки багажника (запирает их). Тогда дверь или багажник могут быть заперты. В состав модуля сигнализации 214 входит,например, зуммер, светодиод, дисплейная панель и т.п. Получив от модуля сопоставления 204 или от модуля 206 определения ограниче 001521 18 ния доступа сигнал Нет, он выводит из зуммера звук сигнализации, включает светодиод или отображает предупреждающее сообщение на дисплейной панели (отображение предупреждения). Модуль отображения предупреждения может быть настроен так, чтобы отображать предупреждение при недостатке мощности, необходимой для приведения в действие сенсорного замка, при недостатке объема памяти в модуле 203 записи кода, при неправильном нажатии на датчик 100 или при возникновении какой-либо неисправности в самом сенсорном замке 10 и т.д. В дополнение к этому, сенсорный замок 10 снабжается модулем 208 записи неразрешенного кода, который подключен к модулю сопоставления 204 и модулю 203 записи кода, и модулем 209 вывода кода, который подключен к модулю 203 записи кода. Модуль 208 записи неразрешенного кода состоит, например, из контроллера памяти. Этот модуль 208 записи принимает предъявленный код отпечатка пальца от модуля сопоставления 204, когда последний выдает сигнал Нет на модуль 206 определения ограничения доступа, и записывает его в конкретную область памяти модуля 203 записи кода. Модуль 209 вывода кода состоит из устройства отображения и принтера. По команде извне он выводит коды отпечатков пальцев, записанные в конкретной области модуля 203 записи кода. Модуль 208 записи неразрешенного кода и модуль 209 вывода кода позволяют записывать и хранить, а при необходимости и выводит на печать, коды отпечатков пальцев тех лиц,которые нажимают на датчик 100, не будучи зарегистрированными пользователями. Таким образом, с использованием кода отпечатка пальца, выводимого модулем 209 вывода кода, можно идентифицировать обладателя неразрешенного отпечатка пальца. Иными словами, можно опознать того, кто пытался без разрешения открыть дверь или багажник машины. Это может стать сдерживающим фактором для тех, кто пытается незаконно открыть автомобиль. Коды отпечатков пальцев, записанные в конкретной области модуля 203 записи кода стираются по истечении определенного периода времени или после того, как они выводятся. Сенсорный замок 10 снабжается модулем 215 оценки времени, который подключен к приводным модулям 205 а и 205 б пускателя, модулю сигнализации 214 и тактовому модулю 216. Этот модуль 215 оценки времени может представлять собой, к примеру, таймер, и т.п. Когда пускатель 205 а отпирает дверь или замок, модуль 215 оценки времени принимает от модуля 205 а пускателя соответствующий сигнал и время поступления кода и начинает отсчет промежутка времени с использованием сигналов,принимаемых от тактового модуля 216. Отсчитав определенный промежуток времени, модуль 19 215 оценки времени выдает сигнал Нет на модуль сигнализации 214 и данные времени(время поступления кода плюс отсчитанное время) и сигнал Нет на пускатель 205 б. Приняв эти сигналы, модуль сигнализации 214 отображает вышеописанное предупреждение, а приводной модуль 205 б пускателя запирает дверь или багажник. Таким образом, дверь или багажник автоматически запираются по истечении определенного времени после отпирания. Сенсорный замок 10 также снабжается модулем 211 записи открывания/закрывания, который подключен к приводным модулям 205 а и 205 б, и модулем 212 вывода записи открывания/ закрывания, подключенным к модулю 211 записи. Этот модуль 211 записи принимает данные запирания и отпирания, время поступления кода и особую информацию о коде от приводных модулей 205 а и 205 б пускателей всякий раз,когда они приводятся в действие. Таким образом, в модуле 211 записи открывания/ закрывания сохраняются сведения об отпирании и запирании двери или багажника, времени отпирания и запирания, а также информация о лице (особая информация о коде), производящем отпирание или запирание. Модуль 212 вывода записи открывания/закрывания выводит его содержимое по команде извне. Эта особенность дает возможность получать информацию об использовании сенсорного замка и об использовании автомобиля. Согласно примеру 1, отпирать дверь или багажник машины могут только те лица, чьи отпечатки пальцев были зарегистрированы. Следовательно, исключается случай невозможности доступа к машине вследствие потери ключа, забывания ключа внутри машины, передачи ключа другому лицу, кражи ключа и т.п. Можно также предотвратить незаконный доступ к машине или багажнику с помощью краденого ключа, поддельного ключа и т.д. Модуль А датчика имеет значительно меньшие размеры, чем оптические датчики отпечатка пальца, и потому его можно устанавливать на задней поверхности дверной ручки, где его нелегко увидеть. Таким образом, можно снизить определенный психологический барьер,связанный с тем, что для отпирания двери требуется предъявить отпечаток пальца для сопоставления. Согласно этому примеру 1, как на двери,так и на багажнике предусмотрены отдельные модули А датчика. Однако система может быть сконструирована так, чтобы модуль А датчика устанавливался только на дверной ручке 41, а багажник запирался и отпирался одновременно с дверью. Согласно примеру 1, обсуждавшемуся выше, в двери или багажнике не предусматривается никакой замочной скважины. Однако на 20 внешней стороне двери и крышки багажника могут находиться замочные скважины, а сенсорный замок 10, когда он заперт, может препятствовать повороту ключа, вставленному в замочную скважину. Поворот ключа, вставленного в замочную скважину, допускается только в отпертом состоянии, когда замок, который работает посредством запорного механизма двери или багажника, соответственно, открывается. Пример 2. Фиг. 6 иллюстрирует пример 2 наилучшего воплощения 1. На фиг. 6 А изображен тот случай, когда объект охраны Е, изображенный на фиг. 1, представляет собой, например, дверь здания или ворота. Здесь изображен внешний вид входной двери 45, на которой установлен сенсорный замок 10. Согласно фиг. 6 А, дверь 45 снабжена защелкой 46 и поворотной осью 47,которая перемещает защелку 46 внутрь двери 45, и замком, оборудованным задвижкой 50. Замок, в принципе, ничем не отличается от общепринятого замка. Иными словами, наружная рукоятка 48 крепится коаксиально на поворотной оси 47, и эта внешняя рукоятка 48 имеет рычаг 49, который проходит в направлении,практически перпендикулярном оси 47. Рычаг 49 удерживается в более или менее горизонтальном исходном положении, благодаря пружине, находящейся внутри замка, пока не приложена внешняя сила. Когда рычаг 49 находится в исходном положении, защелка 46 выступает из двери 45. Напротив, когда рычаг 49 поворачивается по направлению хода часовой стрелки или в противоположном направлении,защелка 46 утапливается в дверь 45 по мере вращения поворотной оси 47, обусловленного поворотом наружной рукоятки 48. У основания рычага 49 установлен датчик А, аналогичный тому, что изображен на фиг. 1. Положение датчика А задается таким образом,что, когда человек берется за рычаг 49 и вытягивает большой палец, внутренняя сторона большого пальца входит в контакт с датчиком(см. фиг. 6 Б). Таким образом, когда нужно отпереть дверь, большой палец естественным образом нажимает на модуль А датчика. Схема сопоставления В, управляющая схема С и фиксирующий соленоид D, аналогичные тем, что изображены на фиг. 1, устанавливаются внутри замка. Когда дверь 45 заперта, штифт 22 фиксирующего соленоида D входит в зацепление с отверстием 23, проделанным в поворотной оси 47, лишая подвижности рычаг 48 в его исходном положении. В результате, защелку 46 невозможно привести в движение посредством поворотной оси 47, и она, подобно задвижке 50,блокируется, запирая дверь. Если дверь 45 находится в запертом состоянии, то при нажатии на датчик А соответствующим пальцем, схема сопоставления В выдает сигнал Да, и управляющая схема С выво 21 дит штифт 22 из зацепления с отверстием 23. Это, в свою очередь, позволяет повернуть рычаг 49, утопить защелку 46 в дверь и отпереть дверь 45. В этом случае, если задвижка 50 выступает из двери 45, она также утапливается в дверь,наподобие защелки 46. Теперь дверь можно открыть, потянув рычаг 49 наружу (или внутрь). Для запирания двери 45 снаружи, можно нажать на датчик А любым пальцем, кроме того, отпечаток которого зарегистрирован, в данном случае, любым пальцем, кроме большого пальца правой руки. Согласно этому примеру,запереть дверь 45 с помощью задвижки 50 можно только с внутренней стороны. Сенсорный замок, отвечающий примеру 2,можно сделать весьма малым, поскольку датчик 100 отпечатка пальца, реагирующий на давление, используется для обнаружения отпечатка только одного пальца. Таким образом, модуль датчика можно присоединить к рычагу 49 наружной рукоятки 48 так, чтобы он захватывался естественным образом. Согласно этому примеру 2, система также может быть устроена так, чтобы при отсутствии совпадения отпечатка пальца обнаруженный неразрешенный код отпечатка пальца мог сохраняться в течение некоторого времени, что явилось бы средством сдерживания для тех, кто пытается открыть дверь без разрешения. Согласно этому примеру, фиксирующее отверстие 23 находится в поворотной оси 47, и штифт 22 входит в это отверстие, чтобы препятствовать ее вращению. Вместо этого, отверстие 23 можно проделать в защелке 46 с тем, чтобы штифт 22 входил с ней в зацепление, когда дверь 45 заперта. В этом случае защелка 46 будет выступать из двери 45, когда находится в зацеплении. Пример 3. Фиг. 7 поясняет пример 3 наилучшего воплощения 1 изобретения. Здесь рассматривается случай, когда сенсорный замок 10, аналогичный тому, что изображен на фиг. 1, используется для запирания руля автомобиля. На фиг. 7 А изображены детали, находящиеся вокруг руля, а на фиг. 7 Б изображен выключатель зажигания 52. Согласно фиг. 7 А, выключатель зажигания 52, который может приводиться в действие ключом 54 от машины, изображен установленным на правой стороне кожуха рулевой колонки. Когда ключ 54 вставлен в выключатель зажигания 52 и повернут против часовой стрелки в положение Замок (фиг. 7 Б), руль 53 заперт. Рулевой замок своей конструкцией не сильно отличается от общепринятых замков этого типа. Модуль А датчика, аналогичный тому, что изображен на фиг. 1, установлен вблизи выключателя зажигания 52, а схема сопоставления В,управляющая схема С и фиксирующий соленоид D установлены под кожухом рулевой колонки. Когда рулевая колонка заперта (когда прорезь замочной скважины 53 установлена в по 001521 22 ложении Замок), штифт 22 фиксирующего соленоида D препятствует повороту ключа 54 в выключателе зажигания. Когда руль таким образом заперт, вставив ключ 54 в выключатель зажигания 52, лицо с зарегистрированным отпечатком пальца нажимает соответствующим пальцем на модуль А датчика, и штифт 22 фиксирующего соленоидаD разблокирует выключатель зажигания 52. Это позволяет повернуть ключ 54 в направлении хода часовой стрелки, освобождая руль. Согласно примеру 3, руль нельзя освободить с помощью одного лишь ключа 54. Это предотвращает незаконное отпирание руля с использованием краденого или поддельного ключа, тем самым предотвращая угон автомобиля. Кроме того, пока рулевой замок не отперт,ключом 54 нельзя повернуть выключатель зажигания в положение Пуск, а это значит, что нельзя привести в действие стартер автомобиля,чтобы запустить двигатель. Поэтому, вышеописанный сенсорный замок 10 функционирует также в качестве пускового выключателя. В данном случае, система может быть устроена так, чтобы для того, чтобы можно было повернуть ключом 54 выключатель зажигания 52 из положения Выкл в положение Пуск, требовалось еще раз сопоставить отпечаток пальца. На этом примере 3 мы объяснили случай использования настоящего изобретения для запирания руля автомобиля. Однако тот же вариант реализации изобретения можно использовать для запирания руля мотоцикла, мопеда,судового или самолетного штурвала и т.п. На фиг. 8 обозначена часть мопеда, снабженного рулевым замком типа того, что был описан выше. Ввиду малогабаритности сенсорного замка 10 его можно установить вблизи выключателя зажигания 52 мопеда с минимальным влиянием на расположение остальных устройств. На этом примере 3 мы показали вариант конструкции, согласно которому сам замок руля или штурвала приводится в действие ключом,как общепринятый замок. Однако штурвал или руль 53 может запираться или отпираться без использования ключа 54, если штифт 22 препятствует вращательному движению самой рулевой колонки, и сенсорный замок 10 запирает или отпирает руль непосредственно, без ключа 45,что может быть предпочтительным. Такая организация полезна, например, в случае утери ключа 54, когда машину нужно перемещать, отперев рулевое колесо. Пример 4. Пример 4 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 4, в велосипедном замке. На фиг. 9 А и 9 Б изображены замки 55 и 58, в которых используются сенсорные замки. На фиг. 9 А изображен случай установки замка 55 на передней вилке велосипеда. Этот 23 замок 55 имеет примерно такую же конструкцию, что и общепринятый велосипедный замок. Внутри замка 55 имеется пружина, оказывающая давление на запорную штангу 56. Когда велосипед отперт, эта пружина находится в сжатом состоянии, поскольку запорная штанга утоплена в замок 55. При запирании под давлением освобожденной пружины запорная штанга выталкивается из замка 55. Замок 55 устанавливается на передней вилке таким образом, чтобы запорная штанга 56, будучи вытолкнута из замка, оказалась между спицами колеса,и велосипед запирался путем ограничения вращения колеса. Сенсорный замок 10 (здесь показан только модуль А датчика) находится внутри замка и функционирует, как общепринятый ключ,удерживая запорную штангу 56 внутри замка. Когда велосипед отперт, штифт 22 фиксирующего соленоида D входит в зацепление с отверстием 23 в запорной штанге 56, чтобы удерживать ее внутри замка 55. При нажатии соответствующим пальцем на модуль А датчика, который установлен на внешней поверхности замка 55, штифт 22 выходит из зацепления с отверстием 23, и запорная штанга под действием пружины выталкивается из замка. Таким образом, замок 55 запирает и отпирает велосипед. На фиг. 9 Б изображен замок 58 для велосипеда типа цепного ключа. На одном конце цепи 59 находится выступ, а на другом ее конце- отверстие, и замок приводят в действие, смыкая выступ с отверстием. Сенсорный замок 10,изображенный на фиг. 1 (здесь изображен только модуль А датчика), запирает эти две детали воедино. При запирании штифт 22 фиксирующего соленоида D входит в зацепление с отверстием 23 (не показаны), которое проделывается таким образом, чтобы выступ и отверстие на двух концах цепи могли смыкаться воедино, запирая цепь. В результате замок 58 образует замкнутую цепь. Поскольку внутрь этой цепи обычно включаются колесо и фонарный столб, парапет,колонна, столб ограды и т.п., велосипед запирается. Напротив, когда на модуль А датчика, установленный на внешней поверхности замка 58,давят соответствующим пальцем, штифт 22 выходит из зацепления с отверстием 23 и отпирает замок 58. Тогда, потянув оба конца цепи 59 в разные стороны, выступ извлекают из отверстия, и замок 58 принимает вид распрямленной цепи. Согласно примеру 4, поскольку размеры сенсорного замка 10 малы, его можно прикрепить к велосипедному замку. Кроме того, поскольку сенсорный замок нечувствителен к различным условиям окружающей среды, что было отмечено выше, по сравнению с общепринятыми датчиками отпечатка пальца, он может надежно запирать и отпирать велосипедные замки 24 55 и 58 на велосипедах, которые обычно держат на улице. Это преимущество отсутствует у общепринятых датчиков отпечатка пальца, отвечающих уровню техники. Согласно примеру 4, для запирания и отпирания велосипедных замков 55 или 58 общепринятый ключ не требуется. Таким образом,решается проблема, связанная с тем, что для запирания или отпирания велосипеда обычно требуется ключ, который можно потерять, положить не на место, который могут украсть, и т.п. Пример 5. Пример 5 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в выдвижной кассе кассового аппарата. Обычно для запирания и отпирания выдвижной кассы кассового аппарата используется только обычный ключ или ключ в сочетании с секретным кодовым числом или ИД-числом пользователя кассового аппарата. В этом случае, однако, существует опасность того, что кассовый аппарат откроют без разрешения, если ключ и/или ИД-число пользователя будет украден(о). На фиг. 10 изображен кассовый аппарат, в котором используется сенсорный замок 10. В нижней части кассового аппарата имеется кассовый ящик 61 выдвижного типа, в котором держат наличность (как показано на фиг. 10 А). Эту выдвижную кассу 61 обычно держат запертой. Можно сделать так, чтобы при отпирании касса выдвигалась наполовину. Сенсорный замок 10 используется в качестве ключа для открывания этой выдвижной кассы 61. Модуль А датчика устанавливается на лицевой поверхности кассового аппарата, как показано на фиг. 10 Б, а схема сопоставления В,управляющая схема С и фиксирующий соленоид D устанавливаются внутри кассового аппарата. Когда кассовый ящик 61 находится в запертом состоянии, штифт 22 фиксирующего соленоида D входит в зацепление с отверстием 23 в кассовом ящике 61, препятствуя его открыванию под действием пружины. При нажатии соответствующим пальцем на модуль А датчика,штифт 22 выходит из зацепления с отверстием 23, позволяя выдвижной кассе 61 открываться под действием пружины. Чтобы запереть выдвижную кассу 61, надо сначала вдвинуть его в кассовый аппарат, а затем нажать на модуль А датчика незарегистрированным пальцем. В кассовом аппарате, рассмотренном в этом примере, всякий раз, когда выдвижная касса 61 открывается с использованием сенсорного замка 10, данные отпечатка пальца и время открывания записываются, например, в ОЗУ схемы сопоставления В или в запоминающем устройстве (например, на жестком диске, магнитном диске и т.д.), установленном в кассовом аппарате, и становятся частью данных истории отпирания кассового ящика 61. Сохраненные 25 таким образом данные отпечатка пальца могут представлять собой структуру отпечатка пальца,считанную модулем А датчика, или код отпечатка пальца, полученный схемой сопоставления В. Согласно примеру 5, поскольку для запирания и отпирания выдвижной кассы 61 используется сенсорный замок 10, кассовый ящик нельзя открыть без разрешения, что иногда случается с общепринятыми кассовыми аппаратами в случае кражи ключа, кодового числа кассового аппарата или ИД-числа пользователя. Кроме того, всякий раз, когда выдвижная касса 61 открывается с использованием сенсорного замка 10, история данных отпирания записывается. Таким образом, аккуратно фиксируется время открывания и личность того, кто открывал кассу. В отличие от кода или ИД-числа,отпечаток пальца нельзя украсть или подделать. Таким образом, имитатор не может открыть выдвижную кассу. Поэтому, в историю отпирания выдвижной кассы содержатся данные только о тех, кому разрешен доступ к выдвижной кассе. Это также удерживает лицо с зарегистрированным отпечатком пальца от кражи наличности из выдвижной кассы. В кассовом аппарате, изображенном на фиг. 10, выдвижная касса 61 не имеет общепринятого замка. Она, однако, может иметь замок,как в общепринятом кассовом аппарате, и можно устроить так, чтобы сенсорный замок 10 препятствовал повороту ключа в замке, когда выдвижная касса заперта, и позволял поворачивать ключ, вставленный в замок, и отпирать выдвижную кассу 61 только при совпадении кодов отпечатка пальца. В вышеприведенном примере можно вводить дополнительные условия отпирания, чтобы позволять открывать кассу, например, ввод надлежащего кодового числа посредством клавиш ввода 63, предъявление штрих-кода (кодирующего ИД-число уполномоченного пользователя), который считывается устройством чтения 64 штрих-кода, и т.д. Пример 6. Теперь рассмотрим пример 6, в котором сенсорный замок 10, аналогичный тому, что изображен на фиг. 1, используется в корпусе 66 игрового автомата. На фиг. 11 А изображен корпус 66 игрового автомата, в котором используется сенсорный замок 10. Внутри этого корпуса 66 размещаются основная плата видеоигры, кассовый ящик для хранения денег, взимаемых за игру и т.д. В нижней передней части корпуса 66 предусмотрена дверца 67. Через эту дверцу 67 обслуживающий персонал игрового автомата изымает игровые сборы, производит замену основной платы, осуществляет обслуживание и т.д. Дверца 67 снабжена сенсорным замком 10 для предотвращения кражи наличности и основной платы. Модуль А датчика установлен на 26 наружной поверхности дверцы 67, как показано на фиг. 11 Б, а схема сопоставления В, управляющая схема С и фиксирующий соленоид D установлены в дверце 67. Штифт 22 фиксирующего соленоида D входит в зацепление с отверстием 23 в корпусе 66, запирая дверцу 67. Когда же на модуль А датчика нажимают соответствующим пальцем, штифт 22 выходит из зацепления с отверстием 23, отпирая дверцу 67. В результате, дверцу 67 можно открыть, потянув за ручку 68. При нажатии на модуль А датчика данные отпечатка пальца и время записываются на жесткий диск (не показан), находящийся внутри корпуса 66, в качестве данных истории отпирания. Как показано на фиг. 12, некоторое количество корпусов 66 подключается к ПК (персональному компьютеру) через кабель связи, и данные истории отпирания, записанные на жесткий диск, переносятся на ПК, где они подвергаются централизованному управлению. Согласно примеру 6, дверцу 67 корпуса 66 нельзя открыть без помощи пальца с зарегистрированным отпечатком пальца. Таким образом,предотвращается кража наличности или игровой платы из корпуса с использованием краденого ключа или поддельного ключа. Обычно сбор наличности и обслуживание игровых автоматов осуществляет обслуживающий персонал, работающий посменно и, возможно, меняющийся каждый день. При таком режиме обслуживания и ремонта автоматов техник, вышедший не в свою смену, имеет возможность совершить кражу. Однако согласно примеру 6 данные истории отпирания каждого контейнера 66 аккуратно объединяются и поддерживаются ПК, поэтому ложные предъявления легко обнаружить, а стало быть, раскрыть и предотвратить кражу наличности из кассового ящика и т.п. Пример 7. Пример 7 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в ячейках автоматической камеры хранения. Обычно для запирания ячейки автоматической камеры хранения используется замок с обычным ключом. Поэтому, если пользователь ячейки потерял ключ, ему надлежит сообщить об этом заведующему оборудованием камеры хранения, и ячейку придется открывать ключом-мастером. На фиг. 13 изображена ячейка автоматической камеры хранения, в которой используется сенсорный замок 10. Сенсорный замок 10 (на фигуре показан только модуль А датчика) установлен на наружной раме ячейки 70 автоматической камеры хранения. Этот сенсорный замок запирает и отпирает, т.е. открывает и закрывает,дверцу 71 посредством того же механизма, который был объяснен на примере 6 (см. фиг. 11 Б). 27 Ячейкой 70 автоматической камеры хранения можно воспользоваться, опустив монету в прорезь 72. Пока ячейка занята, устройство отображения, например светодиод 73, находится во включенном состоянии, указывая на то, что она занята. Лицу с зарегистрированным отпечатком пальца на пользование ячейкой отводится определенное ограниченное время. По истечении этого времени светодиод 73 ячейки автоматической камеры хранения начинает, например, мигать, свидетельствуя о том, что разрешенное время исчерпано. Предположим, пользователь автоматической камеры хранения забыл, где находится его ячейка 70. В этом случае пользователь может нажать на модуль А датчика любой ячейки автоматической камеры хранения. Если это его ячейка, светодиод 73 замигает (например) быстрее, указывая, что это ячейка была арендована данным пользователем. Согласно этому примеру для отпирания ячейки 70 автоматической камеры хранения обычный ключ не требуется. Таким образом,можно исключить любое неудобство, возникающее в связи с утерей ключа. Иногда ячейками автоматической камеры хранения пользуются преступники. В просроченных ячейках автоматической камеры хранения порой находят оружие, фальшивые паспорта и даже трупы. Однако в качестве предварительного условия пользования ячейкой 70 автоматической камеры хранения требуется регистрация отпечатка пальца. Таким образом, это может предотвратить использование ячеек автоматической камеры хранения в преступных целях и даже снизить число преступлений типа описанных выше. Пример 8. Пример 8 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в устройствах для операций с наличностью таких, например,как банкомат, устройство выдачи наличных [на рабочем месте банковского контролера], разменный автомат и т.п. Такие устройства для операций с наличностью снабжены встроенным кассовым ящиком, где хранятся наличные, принимаемые от клиента или подлежащие выдаче клиенту. Они также имеют дверцу для приема или выдачи наличных, и эта дверца обычно запирается при помощи замка и ключа. Такая конструкция сопряжена с опасностью кражи наличности лицами, без разрешения открывающими дверцу с помощью краденого или поддельного ключа. На фиг. 14 изображен банкомат 74, который представляет собой устройство для операций с наличностью, отвечающее примеру 8. Кассовый ящик 75 встроен в банкомат 74. На лицевой стороне банкомата 74 установлена дверца 76 для обеспечения доступа к кассовому ящику 75. Эта дверца снабжена сенсорным замком 10, аналогичным тому, что изображен на 28 фиг. 1, который запирает и отпирает дверцу 76 посредством того же механизма, который был объяснен на примере 6. Как и в примере 6, всякий раз при нажатии пальцем на модуль А датчика, история отпирания записывается на жесткий диск и т.п. (не показан). Согласно примеру 8, поскольку для отпирания и запирания дверцы 76 используется сенсорный замок 10, любое неудобство, связанное с потерей ключа, исключается. Кроме того, можно обнаружить и предотвратить кражу наличности лицами с зарегистрированными отпечатками пальцев, поскольку данные истории отпирания записываются. В отличие от случая использования секретных кодовых чисел, неуполномоченное лицо не может имитировать уполномоченного пользователя. Сенсорный замок 10, аналогичный тому,что изображен на фиг. 14, можно также использовать в дверце 76 а телефона-автомата, предназначенной для выемки наличности (см. фиг. 15). Пример 9. На примере 9 показано использование сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в почтовом ящике для приема или доставки корреспонденции. На фиг. 16 изображен почтовый ящик 77 (для приема корреспонденции), отвечающий примеру 9. Почтовый ящик имеет дверцу 78 для выемки корреспонденции. Дверца 78 снабжена сенсорным замком 10 (показан только модуль А датчика), такой же конструкции, что и в примере 6, служащим для запирания и, отпирания дверцы 78. В данном случае, как и в примере 6, в сенсорном замке 10 используется датчик 100 отпечатка пальца, реагирующий на давление. Поэтому, даже если сенсорный замок 10 используется на дверце почтового ящика для приема корреспонденции, который обычно устанавливается на улице, как было отмечено выше, условия окружающей среды не оказывают столь значительного негативного влияния на точность обнаружения структуры отпечатка пальца, как в случае обычных датчиков отпечатка пальца,отвечающих уровню техники. Сенсорный замок 10 можно установить и на домашний почтовый ящик 79, что изображено на фиг. 17. Почта тесно связана с частной жизнью человека. В последние годы в связи с повсеместным использованием кредитных карточек по почте стали посылать информацию об использовании кредитных карточек, протоколы операций с ценными бумагами и т.д., и значимость почты существенно возросла. Раньше предлагались индивидуальные почтовые ящики,которые можно было открыть, введя секретное кодовое число. Но в этом случае существует опасность того, что кто-нибудь узнает кодовое число и похитит корреспонденцию или завладеет содержащейся в ней информацией. Секретные кодовые числа, особенно это касается квартирных почтовых ящиков, порой не меняются 29 при смене жильцов, и съехавшие жильцы вполне могут открыть почтовый ящик своей прежней квартиры. Однако применение сенсорного замка 10 устраняет это неудобство почтовых ящиков и других контейнеров для временного хранения частной корреспонденции. Пример 10. Пример 10 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, применительно к выдвижным ящикам письменного стола, жертвенникам картотечным шкафам и т.п. На фиг. 18 изображен конторский письменный стол 80, в котором используется сенсорный замок 10. Этот конторский письменный стол 80 снабжен сенсорным замком 10 (показан только модуль А датчика), имеющим такую же конструкцию, как в примере 5 (см. фиг. 10 Б), установленным в нем для запирания выдвижного ящика 81. Согласно примеру 10 для запирания выдвижного ящика 81 обычный ключ не используется. Поэтому никаких неудобств, связанных с утерей ключа, не возникает. Кроме того, в конторах, где используется большое количество однотипных письменных столов, зачастую трудно разобраться, какой ключ подходит к тому или иному столу. Подобного замешательства не происходит, при использовании системы,отвечающей примеру 10. Сенсорный замок 10 также можно использовать в индивидуальных шкафчиках, устанавливаемых в конторах. В этом случае, поскольку используется много одинаковых шкафчиков, также реализуются вышеперечисленные преимущества. Модуль А датчика может быть установлен на задней поверхности ручки 82 выдвижного ящика 81 (как показано на фиг. 19), что дает такой же эффект, как установка модуля А датчика на задней поверхности дверной ручки 41 в примере 1. Пример 11. Пример 11 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в индивидуальной банковской ячейке (индивидуальном сейфе депозитария). На фиг. 20 изображена индивидуальная банковская ячейка 84, отвечающая примеру 11. В данном случае индивидуальная банковская ячейка снабжена сенсорным замком 10(показан только модуль А датчика) той же конструкции, что в примере 2 (см. фиг. 6 Б). В индивидуальной банковской ячейке 84, всякий раз при нажатии на модуль А датчика, данные истории отпирания записываются, как и в примере 6. Пример 11, так же, как и другие примеры демонстрирует преимущество отсутствия необходимости в обычном ключе. Индивидуальную банковскую ячейку 84 может открыть только тот, чей отпечаток пальца был зарегистрирован. Таким образом, если ячейка открылась, нет необходимости подтверждать личность пользова 001521 30 теля, например, сличать печати и т.п. Это делает ненужным присутствие банковского работника и т.д. при открывании ячейки, что дает возможность депозитарию работать круглые сутки в полностью автоматическом режиме. Кроме того, поскольку данные истории отпирания записываются, можно всегда точно знать, когда и кто открывал ячейку 84. Пример 12. На примере 12 рассматривается случай,когда сенсорный замок 10, аналогичный тому,что изображен на фиг. 1, используется в багаже,например, чемодане, дипломате, саквояже, несессере и т.п. На фиг. 21 изображен дипломат,снабженный сенсорным замком 10 (показан только модуль А датчика). Ввиду малых габаритов сенсорного замка 10, его можно использовать в дипломате 85. Кроме того, в силу его малых размеров,его можно использовать в висячих замках [фиг. 22] и даже в разного рода блокнотах 86, например, дневниках, записных книжках, блокнотах для заметок, журналах записей, бухгалтерских книгах и т.д., как показано на фиг. 23. В блокнотах типа дневника, которые используются в течение долгого времени, состояние отпечатка пальца, который используется для отпирания блокнота, должно обновляться. Например, если обладатель зарегистрированного отпечатка пальца - ребенок, который растет, зарегистрированный отпечаток пальца может периодически обновляться, и информация может использоваться как часть записи роста ребенка. В противном случае может случиться так, что выросший ребенок, вследствие изменения характеристики отпечатка пальца, не сможет открыть собственный дневник. Пример 13. Пример 13 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в торговом автомате. На фиг. 24 изображен торговый автомат 87, снабженный сенсорным замком 10 (показан только модуль А датчика). В торговом автомате 87 имеется открываемая лицевая панель 88 для загрузки продаваемых товаров и сдачи. Для запирания и отпирания этой открываемой лицевой панели 88 используется сенсорный замок 10,имеющий примерно такую же конструкцию, как в примере 6. Использование этого сенсорного замка, как было объяснено выше, обнаруживает и сдерживает злоумышленников и, таким образом, помогает предотвращать возникновение проблем, например, хищения из автомата товаров или наличных, которое может иметь место при использовании общепринятого замка с ключом. Согласно фиг. 24, модуль А датчика смонтирован сбоку лицевой панели 88. Вместо этого его, конечно, можно монтировать спереди или в любом другом удобном месте. 31 Пример 14. Пример 14 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в сейфе. На фиг. 25 изображен сейф 89, который имеет сенсорный замок 10 (показан только модуль А датчика). Запирание и отпирание двери 90 сейфа 89 производится с помощью сенсорного замка 10,установленного на раме двери сейфа 89. Этот сенсорный замок имеет примерно такую же конструкцию, как в примере 6. Сенсорный замок 10 имеет малые размеры. Поэтому его можно установить подобным образом на раме двери. Кроме того, поскольку для подачи питания на сенсорный замок 10 нет необходимости тянуть провода от дверной рамы к двери, исключается любой отказ, обусловленный повреждением провода питания. Список зарегистрированных кодов отпечатков пальцев хранится в ЭППЗУ 14 (см. фиг. 1) схемы сопоставления В сенсорного замка 10. Схема сопоставления В выводит сигнал Да только в том случае, когда в течение определенного промежутка времени обнаруживается совпадение со всеми зарегистрированными кодами отпечатков пальцев. Поскольку для открывания сейфа нужно обнаружить более одного кода отпечатка пальца, и в течение определенного периода времени должно подтвердиться совпадение со всеми зарегистрированными отпечатками пальцев, то в случае кражи можно быть уверенным, что совершили ее все лица, имеющие зарегистрированные отпечатки пальца. Таким образом, уровень безопасности сейфа повышается по сравнению с устройствами, отвечающими уровню техники. Пример 15. Пример 15 представляет собой случай применения сенсорного замка 10 в огнестрельном оружии, например, в пистолете, винтовке,револьвере и т.д. На фиг. 26 изображено ружье 91, на котором установлен сенсорный замок 10(изображен только модуль А датчика) для запирания и отпирания предохранителя ружья. Ввиду малых размеров сенсорного замка 10, его можно устанавливать даже на ружье. Это дает обладателю зарегистрированного отпечатка пальца уверенность в том, что никто, кроме него не сможет воспользоваться ружьем. Таким образом, можно предотвратить кражу и незаконное использование ружья 91, а также нарушение любого государственного закона, касающегося огнестрельного оружия. Пример 16. Пример 16 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в пинболавтомате. На фиг. 27 изображен пинбол-автомат 92, в котором используется сенсорный замок 10. Игровая зона 93 пинбол-автомата покрыта стеклянной дверцей 94, которая позволяет игроку видеть зону игры 93 и в то же время не дает ша 001521 32 рикам выскакивать за пределы зоны. Во время игры стеклянную дверцу 94 запирают на замок,установленный на наружной раме пинболавтомата 92, чтобы не дать игроку жульничать. Замок дверцы 94 врезают в наружную раму пинбол-автомата 92. Замок имеет замочную скважину 95 для вставления ключа 95 а. Когда ключ 95 а вставляют в замочную скважину, и поворачивают, замок отпирается. Сенсорный замок 10, аналогичный тому, что изображен на фиг. 1, устанавливается внутри этой наружной рамы, а модуль А датчика устанавливается вблизи замочной скважины 95. При запирании дверцы 94 штифт 22 фиксирующего соленоида D сенсорного замка 10 входит в зацепление с определенной соединительной деталью (не показана), установленной в замке, препятствуя повороту ключа 95 а, вставленного в замочную скважину. Штифт 22 выходит из зацепления, и препятствие для поворота ключа 95 а устраняется, только когда на модуль А датчика нажимают соответствующим пальцем. Таким образом, лицо с зарегистрированным отпечатком пальца может повернуть ключ 95 а, чтобы отпереть замок, и потянуть за ручку 96, чтобы открыть дверцу. Как и в примере 6, всякий раз при нажатии на модуль А датчика данные отпирания записываются. Когда имеется несколько пинболавтоматов 92, данные отпирания всех автоматов поддерживаются главным компьютером (не показан). Согласно примеру 16, лишь лицо с зарегистрированным отпечатком пальца может открыть дверцу 94, используя свой палец и ключ 95 а. Таким образом, можно предотвратить неразрешенное открывание дверцы 94 с помощью краденого или поддельного ключа для неправильной механической регулировки внутренней работы пинбол-автомата 92, недозволенной установки ПЗУ внутри пинбол-автомата 92 и т.п. Кроме того, поскольку всякий раз при нажатии на модуль А датчика данные отпирания записываются, в случае сколько-нибудь подозрительной работы автомата можно проверить,когда и кем открывалась дверца 94. Это предупреждает неразрешенные действия обслуживающего персонала пинбольного игрового центра. Простота опознания всякого, кто открывает дверцу 94, отличает настоящее устройство от устройств, отвечающих уровню техники. Согласно примеру 16, поворотом ключа 95 а, вставленного в замочную скважину 95,управляет фиксирующий соленоид D сенсорного замка 10. Вместо этого, можно сделать так,чтобы фиксирующий соленоид D непосредственно отпирал или запирал дверцу, и в этом случае отпадает необходимость в общепринятом замке и ключе. Вышеописанную систему запирания для дверцы 94 можно использовать в любом оборудовании, обслуживающем игру в пинбол, кото 33 рое используется в пинбольных игровых центрах, например, в автомате раздачи шариков, в автомате подсчета шариков, для создания маршрута шариков и т.д. На фиг. 28 изображен счетчик шариков, в котором используется сенсорный замок 10. Внутри этого счетчика установлены электронная схема, отсчитывающая шарики, и маршрут возврата шариков. Для обслуживания этого счетчика предусмотрена дверца 97. Эта дверца снабжена сенсорным замком 10, открыть который может только обладатель зарегистрированного отпечатка пальца. Всякий раз при открывании дверцы 97 производится запись, кто открыл дверцу и когда. Такая организация может предотвратить неразрешенное открывание дверцы 97, например, с помощью краденого ключа, с целью жульнической манипуляции электронным управлением счетчика (например,установки неверного числа шариков), хищения шариков из маршрута возврата шариков и т.п. В пинбольных центрах предусмотрены маршруты подачи и возврата шариков. Такие маршруты обычно помещаются в контейнерах,кожухах, внутри стен и т.д., и для запирания дверей доступа к таким контейнерам можно использовать сенсорные замки 10. Такая организация может предотвратить кражу шариков из этих маршрутов подачи/возврата шариков. Согласно описанным ранее примерам 7-14,сенсорный замок 10 можно также использовать,как описано в примере 16, т.е. использовать сенсорный замок 10 для запирания и отпирания общепринятого замка. Пример воплощения 2. Фиг. 29 представляет собой схему сенсорного замка 10 а, используемого в примере воплощения 2 настоящего изобретения. Ввиду большого числа общих особенностей с сенсорным замком 10, используемым в примере воплощения 1, мы объясним здесь только те особенности, которые отличаются от сенсорного замка 10. Некоторые из составных элементов сенсорного замка 10 а, используемого в примере воплощения, заключены в единый контейнер,который действует как контроллер для штифта 22 фиксирующего соленоида D, что изображено на фиг. 29. Контроллер, изображенный на фиг. 29, может, например, иметь вид карты К, в которую встроены модуль А датчика и схема сопоставления В. Управляющая схема С и фиксирующий соленоид D присоединены к объекту охраны Е, подлежащему отпиранию и запиранию. Таким образом, схема сопоставления В физически отделяется от управляющей схемы С. Схема сопоставления В имеет модуль 24 передачи данных, а управляющая схема С имеет модуль 25 приема данных. Между этими двумя модулями осуществляется передача сигналов Да и Нет. 34 В данном случае можно использовать любой режим передачи данных между передающим модулем 24 и приемным модулем 25. Иными словами, эти модули могут быть физически соединены кабелями, или же передача может осуществляться общепринятыми способами бесконтактной передачи данных, например, посредством оптической, радио, магнитного взаимодействия, электростатической систем и т.п. Иными словами, карта К может быть любого типа. Это может быть карта бесконтактного типа, в которой может использоваться оптическая связь или магнитное взаимодействие,карта, которая может читаться посредством устройства чтения карт, или же ПК-совместимая карта контактного типа с интерфейсом карты стандарта PCM/CIA (Международной ассоциации производителей плат памяти для персональных компьютеров). На стороне контроллера, принимающей данные, также может находиться схема сопоставления, что изображено на фиг. 30. В этом случае можно сделать так, чтобы сторона, передающая данные, т.е. карта К, осуществляла только подготовку кодов отпечатков пальцев,тогда как обработку кода отпечатка пальца, его регистрацию и сопоставление производила сторона, принимающая данные. В этом случае отпадает необходимость включать в карту К ЭППЗУ 14. Система может быть также сконструирована таким образом, чтобы карта К выполняла только процессы подготовки кода отпечатка пальца и сопоставления, но не регистрацию отпечатка пальца. Иными словами, программа регистрации кода отпечатка пальца не загружается во флэш-память 11. Система также может быть устроена таким образом, чтобы карта К (контроллер) осуществляла создание кода отпечатка пальца и регистрацию кода отпечатка пальца, а сопоставление осуществлялось бы стороной, принимающей данные. В этом случае отпадает необходимость наличия ЭППЗУ 14 и ЖД 15 на стороне, принимающей данные. Если хранение зарегистрированных кодов отпечатков пальцев осуществляет только сторона, принимающая данные, а сопоставление производит карта К (контроллер), зарегистрированные отпечатки пальцев могут передаваться стороной, принимающей данные,стороне, передающей данные. В этом случае модуль 24 передачи данных должен также иметь возможность принимать данные, а модуль 25 приема данных должен иметь возможность передавать данные. Модуль А датчика может находиться на карте К или в другом месте. Модуль А датчика, установленный на карте К (контроллере) может иметь конструкцию,где лист давления 102 (см. фиг. 2 А) датчика 100 всегда открыт. Карта К может, конечно, также снабжаться чехлом для защиты поверхности листа давления 102 датчика. Этот чехол может представлять собой крышку, которую можно 35 поворачивать относительно поверхности листа давления 102, или же она может быть установлена параллельно листу давления 102 и закрывать его скользящим движением. Этот чехол для модуля А датчика применим для всех описанных ниже примеров, отвечающих режиму применения 2. Этот режим применения 2 позволяет сократить число составных элементов систем,присоединяемый к объекту охраны Е. Таким образом, если объект охраны Е настолько мал,что к нему трудно присоединить сенсорный замок 10, то можно применить сенсорный замок 10 а. Кроме того, даже в случае утери или кражи карты К, воспользоваться ей не может никто,кроме обладателя зарегистрированного отпечатка пальца. Таким образом, это не создает неудобств, связанных с общепринятыми ключами. Другое преимущество состоит в том, что имеется возможность с помощью одной карты К запирать и отпирать более чем один объект охраны Е (см. фиг. 31, 32). Это значит, что для каждого объекта охраны Е не нужно готовить отдельную карту К. Сенсорный замок 10a можно использовать вместо сенсорного замка 10 во всех примерах,отвечающих примеру воплощения 1. Пример 17. Ниже приведен пример, отвечающий воплощению 2. Согласно этому примеру 17, сенсорный замок 10 а, отвечающий воплощению 2,используется в качестве ключа от автомобиля. Согласно фиг. 33 дверной замок автомобиля 300 отпирается с помощью кода отпирания, генерируемого ключом 301 (который является контроллером). Ключ 301 включает в себя компоненты карты К, изображенные на фиг. 29 (на фиг. 33 изображен только модуль А датчика), и схему преобразования (не показана), которая преобразует сигнал Да, получаемый от схемы сопоставления, в код отпирания. Благодаря такой организации, при нажатии соответствующим пальцем на модуль А датчика, ключ 301 передает код отпирания, который принимает приемный модуль, установленный на автомобиле 300, в результате чего дверной замок автомобиля отпирается. Упомянутые в этом пример 17 элементы карты К и дополнительно установленная в ключ 301 схема преобразования являются усовершенствованием предшествующего уровня техники. Альтернативно, в автомобиле 300 можно использовать сенсорный замок 10 а, конструкция которого изображена на фиг. 29. Согласно примеру 17 поскольку ключ 301 включает в себя конструкцию карты К, дополненную схемой преобразования, отпереть дверной замок может только обладатель зарегистрированного отпечатка пальца. Таким образом,можно предотвратить неразрешенное открывание замка с использованием утерянных ключей или краденых ключей. Код отпирания дверного 36 замка предоставляется пользователю изготовителем автомобиля. Таким образом, слегка модифицировав ключ 301, можно исключить такие неудобства, как вышеописанное незаконное отпирание дверного замка. Эту систему запирания также можно использовать для запирания багажника автомобиля 300. Пример 18. Пример 18 представляет собой случай использования сенсорного замка 10 а, аналогичного тому, что изображен на фиг. 29, в двери, изображенной на фиг. 34 А. Модуль 25 приема данных установлен на наружной поверхности двери. Конструкция со стороны двери соответствует примеру 2 (фиг. 6). Таким образом, здесь можно обойтись без объяснения этой конструкции. Как показано на фиг. 34 Б, картой К можно пользоваться, вставляя ее в соединительное устройство 303, установленное на наружной поверхности двери. Пример 19. Пример 19 представляет собой случай использования сенсорного замка 10 а, аналогичного тому, что изображен на фиг. 29, в корпусе 66 игрового автомата (фиг. 35). Мы опустим объяснение примера 19, поскольку конструкция системы не отличается от приведенной в примере 6 (фиг. 11), за исключением элементов сенсорного замка 10 а. Как показано на фиг. 31, система может быть устроена так, чтобы можно было пользоваться одной картой К для открывания дверец 67 более чем одного корпуса 66. Однако в данном случае, если замки, установленные на дверце 67 каждого корпуса 66,открываются с помощью разных сигналов отпирания, карта должна быть сконструирована так,чтобы выводить все эти сигналы отпирания с тем, чтобы все дверцы 67 можно было открывать по отдельности. Пример 20. Пример 20 представляет собой случай использования сенсорного замка 10, аналогичного тому, что изображен на фиг. 1, в дверях комнат учреждения временного проживания, например,отеля или гостиницы. На фиг. 36 А изображен внешний вид двери 304, ведущей в комнату. Дверь 304 снабжена сенсорным замком 10 (показан только модуль А датчика), той же конструкции, как в примере 2. Помимо этого, в двери 304 имеется прорезь 305, в которую надлежит вставлять карту 306 с записанным на ней кодом отпечатка пальца постояльца. В прорези 305 установлено устройство чтения карт (не показано) для считывания кода отпечатка пальца со вставляемой карты 306. Код отпечатка пальца, считанный устройством чтения карт, в течение определенного времени поддерживается как зарегистрированный код отпечатка пальца в ЭППЗУ 14 (см. фиг. 1) схемы сопоставления В. Поэтому, если постоялец нажмет на модуль А датчика тем же пальцем, отпечаток которого зарегистрирован 37 на этот период времени, дверь 304 отопрется, и ее можно будет открыть. Затем по истечении определенного времени дверь 304 автоматически запирается, и код отпечатка пальца стирается из ЭППЗУ 14. В этом случае постоялец, чтобы войти в комнату, должен снова вставить карту 306 в прорезь 305 и нажать на модуль А датчика. Карта 306 представляет собой, например,одноразовую карту, сделанную из бумаги, на одной стороне которой предусмотрены магнитные полоски для записи кода отпечатка пальца. Запись кода отпечатка пальца на карту 306 может производиться с помощью устройства записи 307 на карту, размещаемого при конторке портье. Устройство записи 307 на карту может состоять, например, из модуля А датчика, аналогичного изображенному на фиг. 1, ПЦС 12,который исполняет программу подготовки кода отпечатка пальца и программу регистрации кода отпечатка пальца, и модуля 308 записи кода,который записывает код на магнитные полоски карты 306, что изображено на фиг. 36 Б. При нажатии пальцем на модуль А датчика устройства записи 307 на карту, модуль А датчика обнаруживает структуру отпечатка пальца,и ПЦС 12 готовит код отпечатка пальца с использованием структуры отпечатка пальца. Этот код отпечатка пальца затем записывается на карту 306 посредством модуля 308 записи на карту. При регистрации в гостинице клиент получает карту 306, на которой записан код его отпечатка пальца. Эта карта используется для отпирания двери комнаты посредством сенсорного замка 10. Согласно примеру 20 дверь 304 отпирается с использованием одноразовой карты 306 и сенсорного замка 10. Таким образом, отпадает необходимость хранить в конторке портье ключи от всех комнат. Кроме того, поскольку картой 306 может воспользоваться только то лицо, чей отпечаток пальца зарегистрирован, дверь 304 нельзя отпереть с помощью утерянной или украденной карты. В дополнение к этому, даже если клиент потеряет карту, будет нетрудно выдать ее повторно. Согласно этому примеру данные отпечатка пальца не передаются владельцу учреждения временного проживания. Таким образом, можно преодолеть предубеждение гостя против использования отпечатка пальца для открывания двери. Карта 306 также может представлять собой перфокарту. Сенсорный замок 10 в двери 304 каждого номера отеля может подключаться к главному компьютеру Н по линиям связи, и код отпечатка пальца постояльца может регистрироваться на жестком диске 314 главного компьютера Н посредством модуля 309 регистрации кодов, как показано на фиг. 37. В этом случае постоялец при регистрации в гостинице регистрирует отпечаток пальца на 38 жестком диске 314 компьютера Н посредством модуля 309 регистрации кода, помещенного при конторке портье. После этого, чтобы отпереть свой номер, ему нужно просто нажать на модуль А датчика, установленный на двери. Пример 21. Теперь объясним пример 21. Когда объект охраны Е, подлежащий запиранию или отпиранию с использованием вышеописанного сенсорного замка 10 или 10 а, принадлежит лицу с зарегистрированным отпечатком пальца, в принципе, нет необходимости менять код отпечатка пальца, зарегистрированный в схеме сопоставления В. Напротив, если уполномоченный пользователь объекта охраны Е меняется довольно часто, что требует частой смены зарегистрированного кода отпечатка пальца (как,например, в случае почтового ящика или двери арендуемой квартиры, или дома, двери автомобиля, кассового ящика кассового аппарата, двери гостиничного номера и т.п.), зарегистрированный в схеме сопоставления В код отпечатка пальца нужно стирать, а вместо него регистрировать новый код отпечатка пальца. Если сенсорный замок 10 или 10 а обладает особенностью, которая дает возможность легко регистрировать новый код отпечатка пальца, возникает опасность того, что неуполномоченное лицо зарегистрирует свой код отпечатка пальца и получит доступ к объекту охраны Е. На фиг. 38 изображен ряд почтовых ящиков 79, установленных в подъезде многоквартирного дома, каждый из которых снабжен сенсорным замком 10. В данном случае программа 19 регистрации кода отпечатка пальца не загружается во флэш-память 11 (см. фиг. 1) сенсорного замка 10 (показан только модуль А датчика). Таким образом, ПЦС 12 не может регистрировать и сохранять подготовленные им коды отпечатков пальцев в ЭППЗУ 14. Для сохранения зарегистрированных кодов отпечатка пальца в каждом ЭППЗУ 14 к индивидуальному сенсорному замку 10 должно подключаться устройство 309 регистрации кодов,изображенное на фиг. 37. Код отпечатка пальца,созданный путем нажатия на модуль А датчика устройства 309 регистрации кода, затем регистрируется в ЭППЗУ 14 сенсорного замка 10. Когда в ЭППЗУ 14 регистрируется новый код отпечатка пальца, он записывается поверх существующего кода отпечатка пальца. Таким образом, система может быть устроена так, что регистрация нового кода отпечатка пальца возможна только с использованием особого устройства 309 регистрации кода отпечатка пальца. Благодаря такой организации, новый код отпечатка пальца нельзя зарегистрировать нажатием на модуль А датчика сенсорного замка 10 почтового ящика. Незаконной регистрации можно избежать, если устройство 309 регистрации кода будет храниться у управляющего и использоваться только в присутствии 39 управляющего. Кроме того, поскольку старый код отпечатка пальца автоматически стирается при регистрации нового кода отпечатка пальца,прежние жильцы лишаются возможности открывать почтовый ящик. На фиг. 39 изображена дверь 316 автомобиля, в которой установлен сенсорный замок 10. Здесь ПЦС 12 также не регистрирует созданные им коды отпечатков пальцев в ЭППЗУ 14. Вместо этого код отпечатка пальца регистрируется устройством 309 а регистрации кода. Устройство 309 а регистрации кода представляет собой аппарат бесконтактного типа в виде карты, в котором для передачи данных используются радиоволны или иные электромагнитные волны. Ее внутренняя конструкция примерно такая же, как у вышеупомянутого устройства 309 регистрации кода. Каждый автомобиль снабжается уникальным устройством 309 а регистрации кода. Таким образом, оно может регистрировать коды отпечатков пальцев для сенсорного замка 10 только того автомобиля, которому оно принадлежит. При нажатии на модуль А датчика устройства 309 а регистрации кода код отпечатка пальца переносится от модуля передачи данных (не показан) устройства 309 а регистрации кода на модуль приема данных (также не показан) схемы сопоставления В. Однако перед тем, как передать код отпечатка пальца, устройство 309 а регистрации кода обменивается с сенсорным замком 10 секретным кодом для взаимной проверки. Если взаимная проверка обоих модулей приводит к отрицательному результату, устройство 309 а регистрации кода не передает код отпечатка пальца. Когда модуль приема данных схемы сопоставления В принимает код отпечатка пальца, он сохраняется в ЭППЗУ 14 и становится зарегистрированным кодом отпечатка пальца. При регистрации в ЭППЗУ 14 нового кода отпечатка пальца зарегистрированный ранее код отпечатка пальца стирается. При использовании вышеописанного сенсорного замка 10 и устройства 309 а регистрации кода регистрация кода отпечатка пальца для сенсорного замка 10 производится только соответствующим модулем 309 а регистрации кода. Таким образом, пока другим не разрешено пользоваться модулем 309 а регистрации кода, нет никакой возможности перезаписать зарегистрированный код отпечатка пальца без разрешения. Кроме того, поскольку сам сенсорный замок 10 не может регистрировать коды отпечатков пальцев, не возникает никакого неудобства или угрозы безопасности из-за неразрешенной регистрации кодов отпечатков пальцев. Пример 22. Пример 22 представляет собой случай использования сенсорного замка 10 в системе централизованного запирания многоквартирного дома. На фиг. 40 А изображен внешний вид устройства 310 централизованного управления за 001521 40 пиранием. Согласно этой фигуре устройство 310 централизованного управления запиранием имеет в своем составе модуль А датчика и клавиатуру ввода 311. Такое устройство управления 310 можно устанавливать, к примеру, в подъезде многоквартирного дома. На фиг. 40 Б изображена системная конфигурация этой системы централизованного управления запиранием. На фиг. 40 Б устройство 310 управления запиранием изображено подключенным через линии связи к сенсорным замкам 10, установленным на входных дверях всех квартир. Эти сенсорные замки 10 на квартирных дверях имеют примерно такую же конструкцию, как и в примере 2. Когда обитатель квартиры с помощью клавиатуры ввода 311 вводит в устройство 310 централизованного управления запиранием кодовое число (например, номер квартиры), ЦП 312 осуществляет описанные ниже процессы путем исполнения программ, входящих в состав программного обеспечения, поддерживаемого в ПЗУ 313. Короче говоря, ЦП 312 использует введенное кодовое число, чтобы открыть линию связи с сенсорным замком 10, установленным на входной двери 316 квартиры, соответствующей кодовому числу. Если затем нажать на модуль А датчика любым пальцем, кроме того, чей отпечаток зарегистрирован, ЦП 312 готовит код отпечатка пальца и посылает его на сенсорный замок 10 по линии связи. Когда код отпечатка пальца достигает сенсорного замка 10, схема сопоставления В сенсорного замка 10 осуществляет сопоставление. В данном случае входная дверь 316 запирается, поскольку код опечатка пальца не совпадает с зарегистрированным кодом, напротив, если коды отпечатка пальца совпадают, замок входной двери 316 отпирается. Благодаря вышеописанной организации,если обитатель квартиры на выходе из подъезда своего дома вспоминает, что забыл запереть входную дверь 316, он может запереть свою дверь 316, стоя в подъезде. Если пожелает, он может также оттуда же отпереть входную дверь 316 своей квартиры. Пример 23. Пример 23 представляет собой случай, когда сенсорный замок 10, аналогичный тому, что изображен на фиг. 1, установлен на двери, ведущей в помещение с ограниченным доступом,например, в помещение, где хранятся важные или секретные документы, проводятся конфиденциальные встречи и т.п. Фиг. 41 представляет собой системную схему входной двери 323,отвечающей примеру 23. Согласно этой фигуре ЦП 317 исполняет программы, входящие в состав программного обеспечения, поддерживаемого в ПЗУ 319, загружая их в ОЗУ 318. Жесткий диск 320 поддерживает фотографическую базу данных 320 а, базу данных 320 б ИД-кода и 41 базу данных 320 в кодов отпечатков пальцев лиц, уполномоченных входить в помещение. На фиг. 42 изображена блок-схема программного обеспечения для работы системы,изображенной на фиг. 41. Эта программа начинает работу, когда в устройство считывания изображения вводится ИД-документ лица,уполномоченного входить в помещение, например, ИД-карта компании, выдаваемая обслуживающему персоналу. Устройство 322 считывания изображения считывает данные изображения с фотографии на ИД-карте (этап Э 101). На следующем этапе ЦП 317 сравнивает данные фотографического изображения, полученные на этапе Э 101, с данными фотографических изображений, хранящимися в базе данных 320 а (этап Э 102) и определяет, совпадают ли они (этап Э 103). В случае совпадения (Э 103; Да), программа переходит к этапу Э 104. В противном случае (Э 103; Нет) программа переходит к этапу Э 112. Если произошел переход к этапу Э 104, ЦП 317 считывает с часов 317 а текущее время и определяет, попадает ли оно в период времени с 9:00 до 17:00. Если оно попадает в этот период времени (Э 104; Да), программа переходит к этапу Э 113. В противном случае (Э 104; Нет) программа переходит к этапу Э 105. Если произошел переход к этапу Э 105, ЦП 317 требует ввести ИД-код через модуль ввода 321 и получает ИД-код. На следующем этапе ЦП 317 сравнивает ИД-код, полученный на этапе Э 105, с ИДкодами, хранящимися в базе данных 320 б (этап Э 106), чтобы определить, совпадают ли они(этап Э 107). В случае совпадения (Э 107; Да),программа переходит к Э 108. В противном случае (Э 107; Нет), программа переходит к этапу Э 112. На этапе Э 108 ЦП 317 получает от часов 317 а текущее время и определяет, попадает ли оно в промежуток времени от 17:00 до 22:00. В случае положительного ответа (Э 108; Да), программа переходит к этапу Э 113. В противном случае (Э 108; Нет) она переходит к этапу Э 109. На этапе Э 109 ЦП требует ввести отпечаток пальца через модуль А датчика. Затем на основании структуры отпечатка пальца, считанной модулем А датчика, готовится код отпечатка пальца. На следующем этапе ЦП 317 сравнивает код отпечатка пальца, полученный на этапе Э 109, с кодами отпечатков пальцев в базе данных 320 в кодов отпечатков пальцев (этап Э 110),чтобы определить наличие или отсутствие совпадения (этап Э 111). При наличии совпадения(Э 111; Да), программа переходит к Э 113. В противном случае (Э 111; Нет) программа переходит к этапу Э 112. Когда программа переходит к этапу Э 112,система делает вывод об отсутствии совпадения фотографических данных, ИД-кодов или кодов(отображение сигнализации) на модуль отображения (не показан) для завершения программы. В этом случае замок входной двери 323 не отпирается. Напротив, если программа доходит до Э 113, на управляющую схему С посылается сигнал Да, и штифт 22 фиксирующего соленоида D выходит из зацепления, отпирая дверь 323. С помощью системы, действующей согласно объясненному выше, входная дверь 323 отпирается, позволяя уполномоченным лицам войти в помещение, если время запроса на вход(время, когда устройство считывания изображения начинает считывать изображение) соответствует обычным часам работы (с 9:00 до 17:00) и фотографические данные на ИД-карте совпадают с зарегистрированными фотографическими данными. В течение рабочего времени условия входа относительно мягче, поскольку в это время удостоверить личность человека, желающего войти в помещение, может также персонал службы безопасности, находящийся при входе. Напротив, если запрос на вход производится с 17:00 до 20:00, когда обслуживающий персонал в большинстве своем уже закончил работу и покинул здание, условия входа ужесточаются. Разрешение войти получают только те, у кого совпадают как фотографические данные, так и ИД-коды. Наиболее жесткие условия для входа накладываются в течение промежутка времени от 22:00 до 9:00 следующих суток, когда в здании не остается почти никого из обслуживающего персонала. Вход разрешается только в том случае, когда совпадают и фотографические данные, и ИД-коды, и коды отпечатка пальца. Таким образом, уровень безопасности можно изменять, варьируя условия входа в зависимости от времени запроса на вход. Пример воплощения 3. Пример воплощения 3 касается новоизобретенных выключателей, в которых используется датчик отпечатка пальца, реагирующий на давление. На фиг. 43 изображена конструкция выключателя 106, используемого в этом воплощении. Модуль А датчика и схема сопоставления В выключателя 106 в основном такие же,как те, что используются в воплощении 1. Однако к схеме сопоставления В подключен пусковой выключатель ПВ, а объект F, подлежащий запуску (это может быть электрическое или электронное устройство), подключен к пусковому выключателю ПВ. Пусковой выключатель ПВ включается при приеме от схемы сопоставления В сигнала Да, производя запуск объектаF. В данном случае, в качестве F может выступать мотор, пускатель (включающий в себя соленоиды) или электрические изделия (например,электрические или электронные устройства). 43 При использовании выключателя 10 б, отвечающего этому воплощению, запустить объект охраны F может только лицо с зарегистрированным отпечатком пальца. Поэтому, в отличие от выключателей, требующих общепринятого ключа, никаких неудобств, наподобие невозможности запустить объект охраны F по причине утери или хищения ключа, не возникает. В вышеописанном выключателе 10 б модуль А датчика и схема сопоставления В могут быть заключены в карту К (контроллер), как в воплощении 2. Всевозможные варианты контроллера (карты К), объясненные применительно к воплощению 2, применимы, как объяснено выше, для конфигурации карты К в этом воплощении 3. Пример 24. Теперь рассмотрим некоторые примеры использования воплощения 3. Пример 24 представляет собой случай использования выключателя 10 б, аналогичного тому, что изображен на фиг. 43, для запуска автомобильного двигателя. Как показано на фиг. 44, выключатель 10 б(здесь показан только модуль А датчика) установлен вместо выключателя зажигания с правой стороны кожуха рулевой колонки. Если лицо с зарегистрированным отпечатком пальца надавит на модуль А датчика соответствующим пальцем, схема сопоставления В выдаст сигнал Да. Этот сигнал включает выключатель источника питания (не показан) который дает возможность подавать питание на дополнительные потребители электроэнергии,установленные в автомобиле (радио, кассетный проигрыватель, боковые зеркала, стеклоподъемники и т.п.). Водительское сиденье снабжено приводом,который сдвигает его назад или вперед, и еще одним приводом, который изменяет наклон спинки этого сиденья. Центральное зеркало заднего обзора и боковые зеркала также оборудованы приводами, которые изменяют их углы. Предусмотрен также привод для изменения положения руля. Когда выключатель питания включается,получив сигнал Да, процессорный модуль (не показан), который управляет работой приводов,начинает работать и приводит в действие эти привода, исходя из данных положения (угла спинки сиденья, положения сиденья в продольном направлении, положения руля и углов зеркала заднего вида и боковых зеркал), специфических для данного лица с зарегистрированным отпечатком пальца, предварительно записанных в модуле памяти (не показан). Таким образом,при нажатии на модуль А датчика соответствующим пальцем автоматически создаются оптимальное положение вождения и установки для других электроуправляемых дополнительных приспособлений, соответствующие требованиям лица с зарегистрированным отпечатком пальца. 44 После этого сигнал Да подается на пусковой выключатель ПВ. Получив сигнал Да,пусковой выключатель ПВ начинает подавать питание от батареи на стартер (соответствующий электрическим или электронным устройствам) двигателя, одновременно с этим воспламеняя свечи зажигания через определенные интервалы времени. Стартер начинает работать, запуская двигатель. Согласно примеру 24 общепринятый выключатель зажигания, в котором используется ключ, не предусматривается. Вместо него подачей питания на стартер управляет выключатель 10 б. Поэтому никакого неудобства, связанного с невозможностью завести машину по причине утери или кражи ключа, не возникает. Когда система решает, что совпадение кодов отпечатка пальца имеет место, перед подачей питания на стартер создается оптимальное положение вождения. Системы переустановки положения вождения стали известны некоторое время назад, но в общепринятых системах водитель должен вручную задействовать выключатель для переустановки оптимального положения вождения. Иногда после запуска двигателя водитель вспоминает, что он забыл нажать этот выключатель, и нажимает выключатель во время работы двигателя. В этом случае положение водительского сиденья, углы зеркал и т.д. будут изменяться во время движения автомобиля, создавая некоторую опасность для водителя. В некоторых других системах для предотвращения всякой опасности сделано так, что нажатие любого органа ручного управления после включения зажигания не даст никакого эффекта. Согласно примеру 24 надлежащее положение вождения устанавливается до запуска двигателя. Поэтому проблем, присущих общепринятым системам, отвечающим уровню техники, не возникает. Выключатель 10 б можно использовать также для останова двигателя. Например, система может быть устроена так, что при нажатии на модуль А датчика несоответствующим пальцем, выключатель питания отключает подачу питания на свечи зажигания и, таким образом,останавливает двигатель. Запуск и останов двигателя с использованием выключателя 10 б не ограничивается автомобилями. Например, его можно использовать в мопедах, мотоциклах, большегрузных автомобилях, судах, самолетах, дизельных автомобилях и т.д. Установление оптимального положения вождения и регулировка других электрических приспособлений также может применяться в большегрузных автомобилях, судах, самолетах и т.д. Пример 25. Пример 25 представляет собой случай использования выключателя 10 б, аналогичного тому, что изображен на фиг. 43, для приведения в движение гаражной двери, управляемой пуль 45 том дистанционного управления 324. Как показано на фиг. 45, пульт дистанционного управления 324 имеет такую же конструкцию, что и карта К, изображенная на фиг. 29. При надлежащем нажатии на модуль А датчика, находящийся на этом пульте дистанционного управления 324, светодиод 325, который действует как модуль 24 передачи данных, выводит сигнал Да. Этот сигнал Да принимается светочувствительным модулем (не показан), установленным со стороны гаражной двери 326, после чего передается на пусковой выключатель ПВ. Затем пусковой выключатель включает переключатель (электрическое или электронное устройство; не показано), который перемещает гаражную дверь в вертикальном направлении. В данном случае, если гаражная дверь 326 опущена или находится вблизи своего нижнего положения, она перемещается вверх (гаражная дверь открывается), а если она поднята или находится вблизи своего верхнего положения, она перемещается вниз (гаражная дверь закрывается). Пусковой выключатель ПВ устроен так,что при поступлении сигнала Да во время перемещения гаражной двери, он отключает подачу питания на привод, останавливая перемещение гаражной двери. Общепринятые гаражные двери с дистанционным управлением могут приводиться в движение тем, в чьих руках находится пульт дистанционного управления. Но, согласно примеру 25, приводить в движение гаражную дверь может только то лицо, отпечаток пальца которого зарегистрирован. Таким образом, можно предотвратить неразрешенное открывание гаражной двери с использованием украденного пульта дистанционного управления, незаконное вторжение в сад или гараж, запертый гаражной дверью, и нанесение ущерба находящегося там имущества. Пример 26. Пример 26 представляет собой систему, в которой используется сочетание вышеупомянутых выключателя 10 б и сенсорного замка 10. Как показано на фиг. 46, сигнал Да, выдаваемый схемой сопоставления В, поступает на управляющую схему С, в результате чего фиксирующий соленоид D отпирает замок 328 двери 327. В этом случае сигнал Да поступает на выключатель 330 кондиционера и выключатель 332 осветительного прибора 331, включая кондиционер и осветительный прибор. Система устроена так, что при запирании двери сенсорным замком 10 кондиционер 329, осветительный прибор 331 и т.д., находящиеся в комнате,отключаются. Поэтому, когда лицо с зарегистрированным отпечатком пальца приходит домой и нажимает на модуль А датчика на двери 327 при входе, дверь отпирается, и одновременно с этим включается комнатный осветительный прибор 331, и также начинает работать кондиционер 46 329. Альтернативно, система может быть устроена так, чтобы работой кондиционера, освещения и т.п. в комнате можно было управлять на расстоянии, передавая код отпечатка пальца на выключатель 10 б через систему связи общего пользования, например, по телефонным проводам, ИЦСС (интегральная цифровая сеть связи) и т.п. Вышеприведенные примеры, отвечающие этим режимам применения, являются всего лишь примерами разнообразных вариантов реализации изобретения. Новоизобретенные замки и выключатели, в которых используется датчик отпечатка пальца, реагирующий на давление,можно широко применять на объектах, для которых желателен ограниченный доступ. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замок, в котором используется датчик,реагирующий на давление, и который оборудован запорным механизмом, препятствующим перемещению объекта, подлежащего отпиранию управляемым механизмом или электронной схемой, которые препятствуют отпиранию объекта охраны вышеописанным запорным механизмом, датчиком отпечатка пальца, реагирующем на давление, который обнаруживает структуру отпечатка пальца, запоминающими устройствами, которые хранят данные зарегистрированного кода отпечатка пальца, модулем сопоставления, который выполнен с возможностью определения, совпадает ли код отпечатка пальца, созданный на основании структуры отпечатка пальца, считанной датчиком, с какимлибо из зарегистрированных кодов отпечатка пальца, хранящихся в запоминающем устройстве, и управляющим модулем, который выполнен с возможностью отпирания запорного механизма посредством вышеописанных механизма или электронной схемы, препятствующих перемещению, когда предъявленный и зарегистрированный коды отпечатка пальца совпадают. 2. Замок, имеющий в своем составе датчик отпечатка пальца, реагирующий на давление, по п.1, в котором ключевой модуль и запорная часть разделены и ключевой модуль является переносным. 3. Замок, имеющий в своем составе датчик отпечатка пальца, реагирующий на давление, по п.2, в котором переносной модуль представляет собой карту. 4. Замок разделенного типа, имеющий в своем составе датчик отпечатка пальца, реагирующий на давление, аналогичный упомянутому в п.2, в котором зарегистрированные коды отпечатков пальцев хранятся в запорной части и модуль сопоставления размещается в переносном модуле или наоборот или в запорной части размещаются как зарегистрированные коды, так и модуль сопоставления и где датчик отпечатка 47 пальца входит в состав либо запорной части,либо переносного модуля. 5. Замок, имеющий в своем составе датчик отпечатка пальца, реагирующий на давление, по п.2, в котором отделенная запорная часть и переносной модуль могут соединяться либо электрически, посредством соединителя, либо посредством радиосвязи, либо посредством инфракрасного луча, либо посредством магнитного взаимодействия, либо посредством статического электричества. 6. Коммутационная система, имеющая в своем составе датчик отпечатка пальца, реагирующий на давление, которая оборудована выключателем, который запускает объект охраны,датчиком отпечатка пальца, реагирующим на давление, который выполнен с возможностью обнаружения структуры отпечатка пальца запоминающим устройством, в котором хранятся зарегистрированные коды отпечатка пальца,модулем сопоставления, который выполнен с возможностью определения, совпадает ли код отпечатка пальца, созданный на основании структуры отпечатка пальца, обнаруженной датчиком, с сохраненным кодом отпечатка пальца, и управляющим модулем, который выполнен с возможностью приведения в действие вышеописанного выключателя при наличии совпадения. 7. Коммутационная система с датчиком отпечатка пальца, реагирующим на давление, по п.6, в которой датчик отпечатка пальца, реаги 001521 48 рующий на давление, и выключатель, который запускает объект охраны, разделены и датчик или запоминающее устройство размещены на переносном модуле. 8. Коммутационная система, имеющая в своем составе датчик отпечатка пальца, реагирующий на давление, по п.7, в которой переносной модуль выполнен в виде карты. 9. Коммутационная система разделенного типа, имеющая в своем составе датчик отпечатка пальца, реагирующий на давление, по п.7, в которой зарегистрированные коды отпечатков пальцев хранятся в выключательной части и модуль сопоставления размещается в переносном модуле или наоборот, или в выключательной части размещаются как зарегистрированные коды, так и модуль сопоставления, или и то и другое размещается в переносном модуле и где датчик отпечатка пальца, реагирующий на давление, входит в состав либо выключательной части, либо переносного модуля. 10. Коммутационная система с датчиком отпечатка пальца, реагирующим на давление, по п.7, в которой отделенная выключательная часть и переносной модуль соединяются либо электрически, посредством соединителя, либо посредством радиосвязи, либо посредством инфракрасного луча, либо посредством магнитного взаимодействия, либо посредством статического электричества.
