Цилиндровый замок с комбинацией штифтов

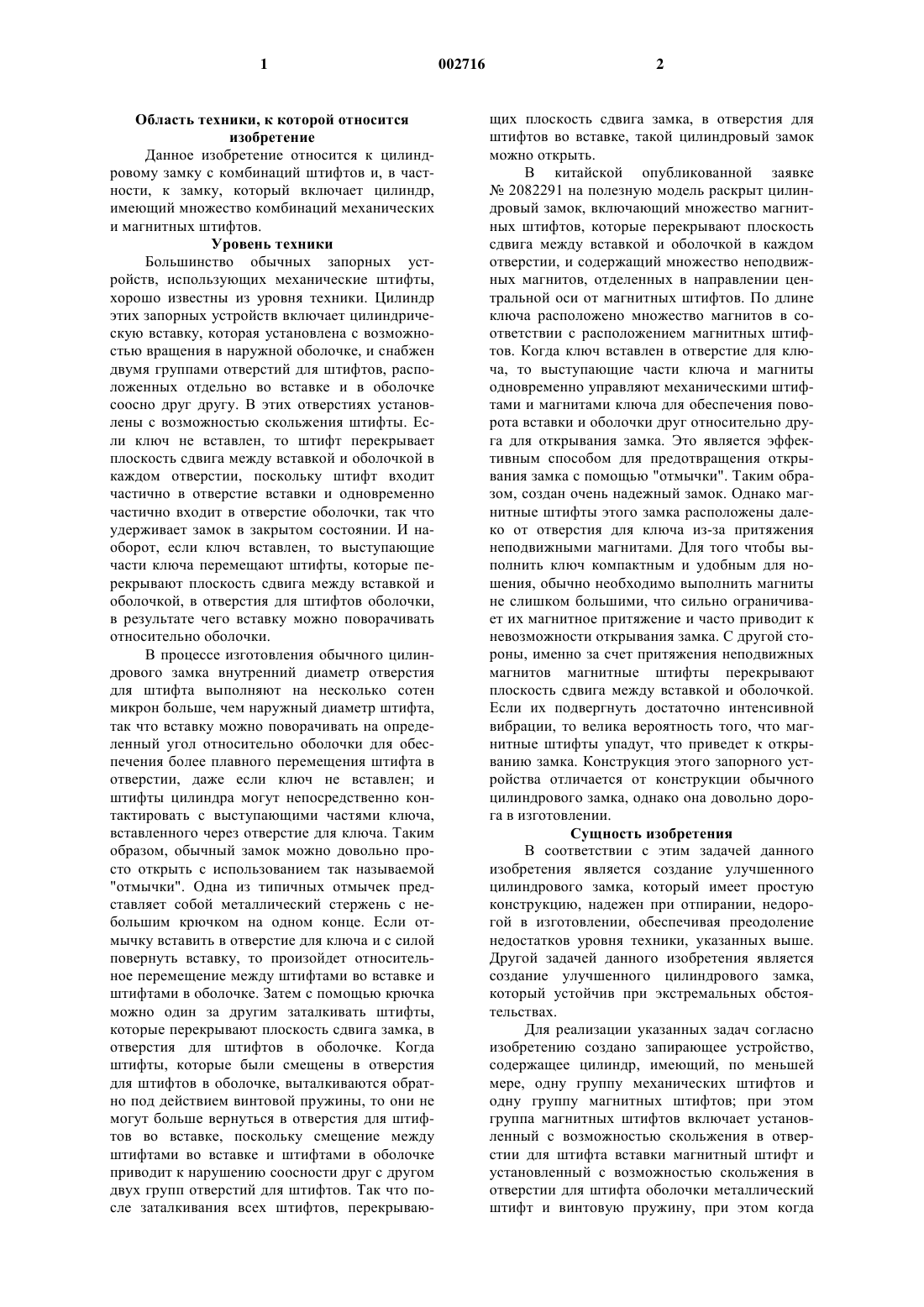

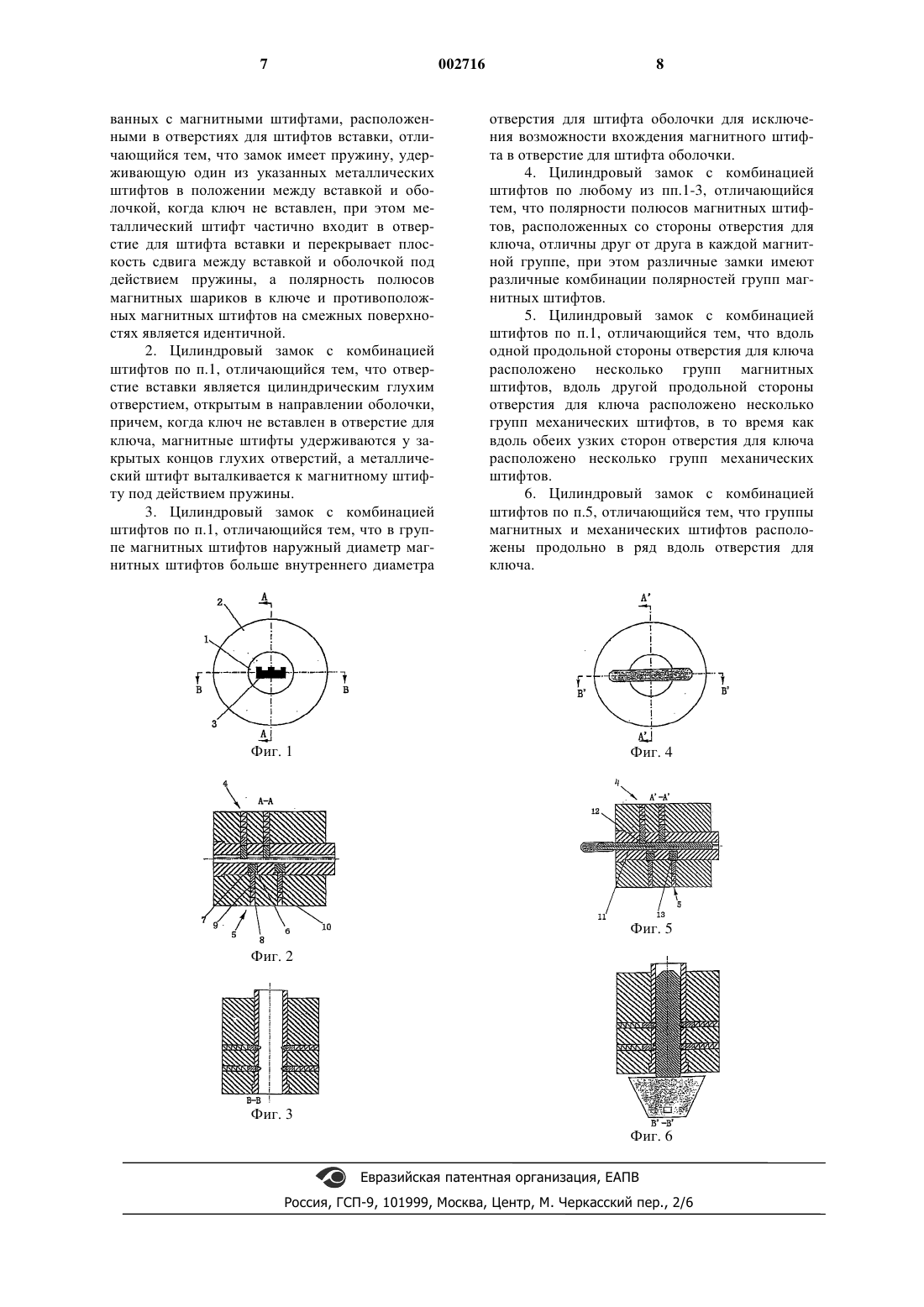

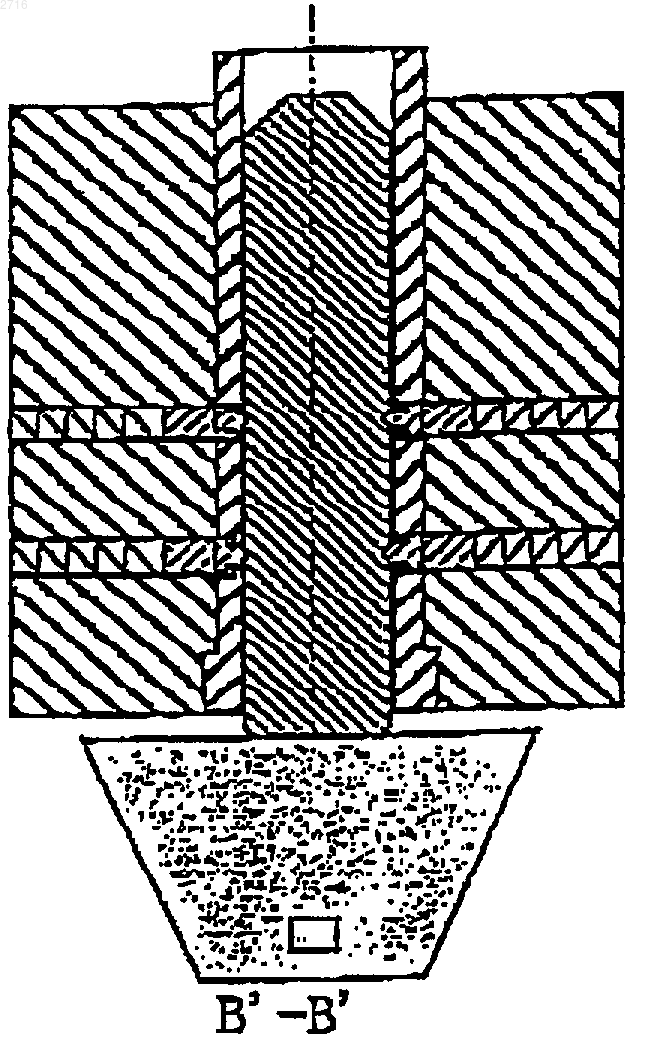

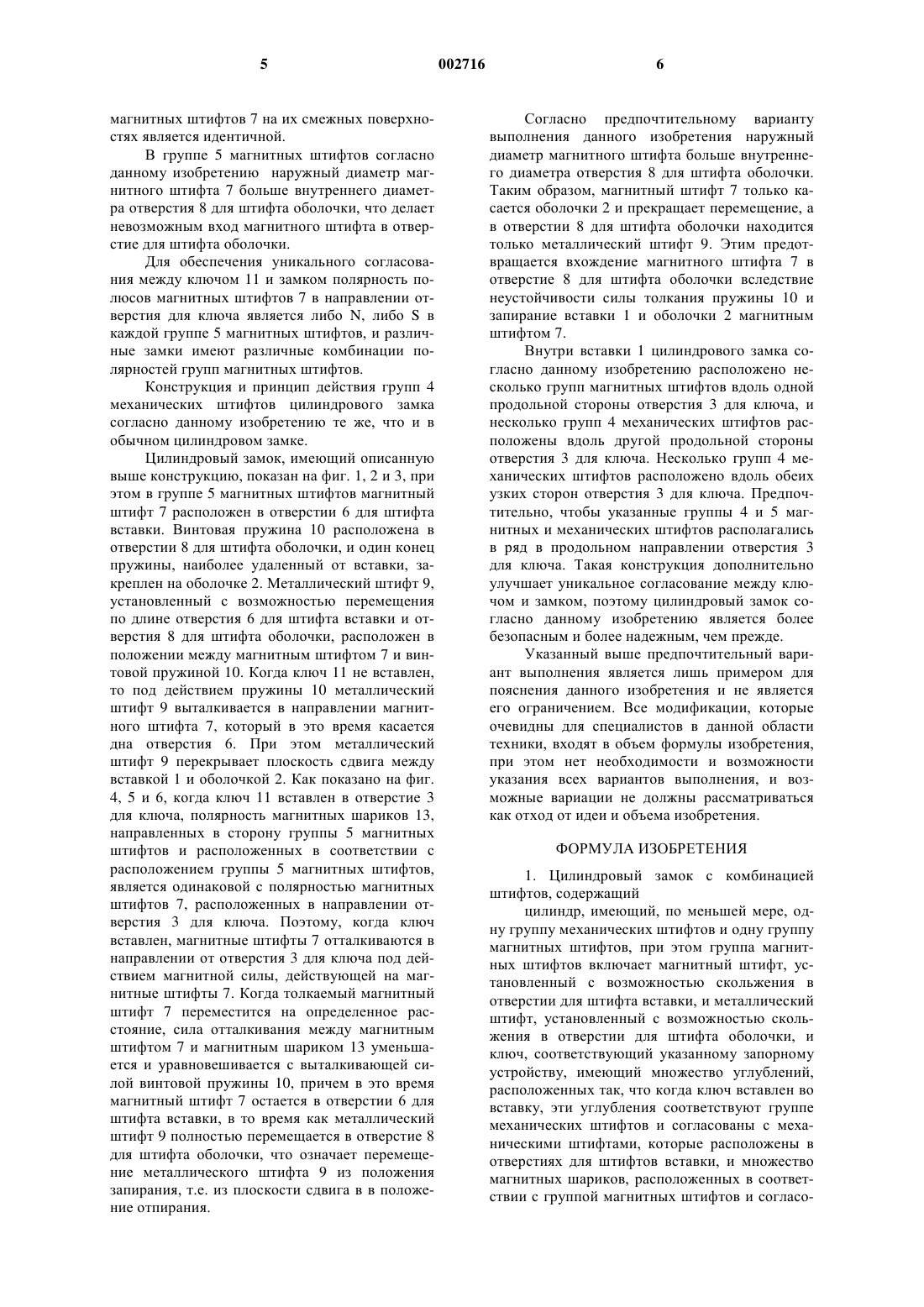

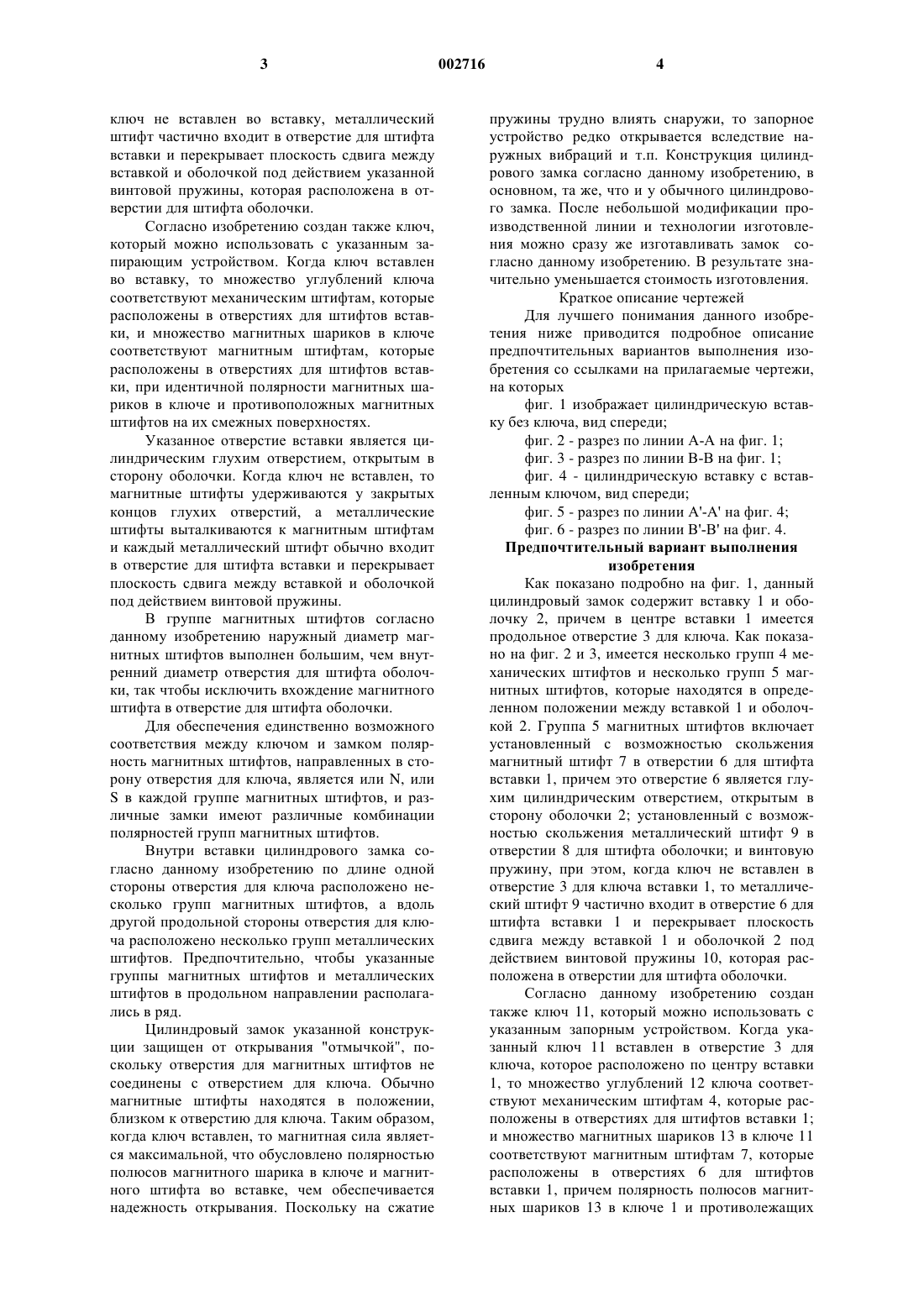

1 Область техники, к которой относится изобретение Данное изобретение относится к цилиндровому замку с комбинаций штифтов и, в частности, к замку, который включает цилиндр,имеющий множество комбинаций механических и магнитных штифтов. Уровень техники Большинство обычных запорных устройств, использующих механические штифты,хорошо известны из уровня техники. Цилиндр этих запорных устройств включает цилиндрическую вставку, которая установлена с возможностью вращения в наружной оболочке, и снабжен двумя группами отверстий для штифтов, расположенных отдельно во вставке и в оболочке соосно друг другу. В этих отверстиях установлены с возможностью скольжения штифты. Если ключ не вставлен, то штифт перекрывает плоскость сдвига между вставкой и оболочкой в каждом отверстии, поскольку штифт входит частично в отверстие вставки и одновременно частично входит в отверстие оболочки, так что удерживает замок в закрытом состоянии. И наоборот, если ключ вставлен, то выступающие части ключа перемещают штифты, которые перекрывают плоскость сдвига между вставкой и оболочкой, в отверстия для штифтов оболочки,в результате чего вставку можно поворачивать относительно оболочки. В процессе изготовления обычного цилиндрового замка внутренний диаметр отверстия для штифта выполняют на несколько сотен микрон больше, чем наружный диаметр штифта,так что вставку можно поворачивать на определенный угол относительно оболочки для обеспечения более плавного перемещения штифта в отверстии, даже если ключ не вставлен; и штифты цилиндра могут непосредственно контактировать с выступающими частями ключа,вставленного через отверстие для ключа. Таким образом, обычный замок можно довольно просто открыть с использованием так называемой"отмычки". Одна из типичных отмычек представляет собой металлический стержень с небольшим крючком на одном конце. Если отмычку вставить в отверстие для ключа и с силой повернуть вставку, то произойдет относительное перемещение между штифтами во вставке и штифтами в оболочке. Затем с помощью крючка можно один за другим заталкивать штифты,которые перекрывают плоскость сдвига замка, в отверстия для штифтов в оболочке. Когда штифты, которые были смещены в отверстия для штифтов в оболочке, выталкиваются обратно под действием винтовой пружины, то они не могут больше вернуться в отверстия для штифтов во вставке, поскольку смещение между штифтами во вставке и штифтами в оболочке приводит к нарушению соосности друг с другом двух групп отверстий для штифтов. Так что после заталкивания всех штифтов, перекрываю 002716 2 щих плоскость сдвига замка, в отверстия для штифтов во вставке, такой цилиндровый замок можно открыть. В китайской опубликованной заявке 2082291 на полезную модель раскрыт цилиндровый замок, включающий множество магнитных штифтов, которые перекрывают плоскость сдвига между вставкой и оболочкой в каждом отверстии, и содержащий множество неподвижных магнитов, отделенных в направлении центральной оси от магнитных штифтов. По длине ключа расположено множество магнитов в соответствии с расположением магнитных штифтов. Когда ключ вставлен в отверстие для ключа, то выступающие части ключа и магниты одновременно управляют механическими штифтами и магнитами ключа для обеспечения поворота вставки и оболочки друг относительно друга для открывания замка. Это является эффективным способом для предотвращения открывания замка с помощью "отмычки". Таким образом, создан очень надежный замок. Однако магнитные штифты этого замка расположены далеко от отверстия для ключа из-за притяжения неподвижными магнитами. Для того чтобы выполнить ключ компактным и удобным для ношения, обычно необходимо выполнить магниты не слишком большими, что сильно ограничивает их магнитное притяжение и часто приводит к невозможности открывания замка. С другой стороны, именно за счет притяжения неподвижных магнитов магнитные штифты перекрывают плоскость сдвига между вставкой и оболочкой. Если их подвергнуть достаточно интенсивной вибрации, то велика вероятность того, что магнитные штифты упадут, что приведет к открыванию замка. Конструкция этого запорного устройства отличается от конструкции обычного цилиндрового замка, однако она довольно дорога в изготовлении. Сущность изобретения В соответствии с этим задачей данного изобретения является создание улучшенного цилиндрового замка, который имеет простую конструкцию, надежен при отпирании, недорогой в изготовлении, обеспечивая преодоление недостатков уровня техники, указанных выше. Другой задачей данного изобретения является создание улучшенного цилиндрового замка,который устойчив при экстремальных обстоятельствах. Для реализации указанных задач согласно изобретению создано запирающее устройство,содержащее цилиндр, имеющий, по меньшей мере, одну группу механических штифтов и одну группу магнитных штифтов; при этом группа магнитных штифтов включает установленный с возможностью скольжения в отверстии для штифта вставки магнитный штифт и установленный с возможностью скольжения в отверстии для штифта оболочки металлический штифт и винтовую пружину, при этом когда 3 ключ не вставлен во вставку, металлический штифт частично входит в отверстие для штифта вставки и перекрывает плоскость сдвига между вставкой и оболочкой под действием указанной винтовой пружины, которая расположена в отверстии для штифта оболочки. Согласно изобретению создан также ключ,который можно использовать с указанным запирающим устройством. Когда ключ вставлен во вставку, то множество углублений ключа соответствуют механическим штифтам, которые расположены в отверстиях для штифтов вставки, и множество магнитных шариков в ключе соответствуют магнитным штифтам, которые расположены в отверстиях для штифтов вставки, при идентичной полярности магнитных шариков в ключе и противоположных магнитных штифтов на их смежных поверхностях. Указанное отверстие вставки является цилиндрическим глухим отверстием, открытым в сторону оболочки. Когда ключ не вставлен, то магнитные штифты удерживаются у закрытых концов глухих отверстий, а металлические штифты выталкиваются к магнитным штифтам и каждый металлический штифт обычно входит в отверстие для штифта вставки и перекрывает плоскость сдвига между вставкой и оболочкой под действием винтовой пружины. В группе магнитных штифтов согласно данному изобретению наружный диаметр магнитных штифтов выполнен большим, чем внутренний диаметр отверстия для штифта оболочки, так чтобы исключить вхождение магнитного штифта в отверстие для штифта оболочки. Для обеспечения единственно возможного соответствия между ключом и замком полярность магнитных штифтов, направленных в сторону отверстия для ключа, является или N, илиS в каждой группе магнитных штифтов, и различные замки имеют различные комбинации полярностей групп магнитных штифтов. Внутри вставки цилиндрового замка согласно данному изобретению по длине одной стороны отверстия для ключа расположено несколько групп магнитных штифтов, а вдоль другой продольной стороны отверстия для ключа расположено несколько групп металлических штифтов. Предпочтительно, чтобы указанные группы магнитных штифтов и металлических штифтов в продольном направлении располагались в ряд. Цилиндровый замок указанной конструкции защищен от открывания "отмычкой", поскольку отверстия для магнитных штифтов не соединены с отверстием для ключа. Обычно магнитные штифты находятся в положении,близком к отверстию для ключа. Таким образом,когда ключ вставлен, то магнитная сила является максимальной, что обусловлено полярностью полюсов магнитного шарика в ключе и магнитного штифта во вставке, чем обеспечивается надежность открывания. Поскольку на сжатие 4 пружины трудно влиять снаружи, то запорное устройство редко открывается вследствие наружных вибраций и т.п. Конструкция цилиндрового замка согласно данному изобретению, в основном, та же, что и у обычного цилиндрового замка. После небольшой модификации производственной линии и технологии изготовления можно сразу же изготавливать замок согласно данному изобретению. В результате значительно уменьшается стоимость изготовления. Краткое описание чертежей Для лучшего понимания данного изобретения ниже приводится подробное описание предпочтительных вариантов выполнения изобретения со ссылками на прилагаемые чертежи,на которых фиг. 1 изображает цилиндрическую вставку без ключа, вид спереди; фиг. 2 - разрез по линии А-А на фиг. 1; фиг. 3 - разрез по линии В-В на фиг. 1; фиг. 4 - цилиндрическую вставку с вставленным ключом, вид спереди; фиг. 5 - разрез по линии А'-А' на фиг. 4; фиг. 6 - разрез по линии В'-В' на фиг. 4. Предпочтительный вариант выполнения изобретения Как показано подробно на фиг. 1, данный цилиндровый замок содержит вставку 1 и оболочку 2, причем в центре вставки 1 имеется продольное отверстие 3 для ключа. Как показано на фиг. 2 и 3, имеется несколько групп 4 механических штифтов и несколько групп 5 магнитных штифтов, которые находятся в определенном положении между вставкой 1 и оболочкой 2. Группа 5 магнитных штифтов включает установленный с возможностью скольжения магнитный штифт 7 в отверстии 6 для штифта вставки 1, причем это отверстие 6 является глухим цилиндрическим отверстием, открытым в сторону оболочки 2; установленный с возможностью скольжения металлический штифт 9 в отверстии 8 для штифта оболочки; и винтовую пружину, при этом, когда ключ не вставлен в отверстие 3 для ключа вставки 1, то металлический штифт 9 частично входит в отверстие 6 для штифта вставки 1 и перекрывает плоскость сдвига между вставкой 1 и оболочкой 2 под действием винтовой пружины 10, которая расположена в отверстии для штифта оболочки. Согласно данному изобретению создан также ключ 11, который можно использовать с указанным запорным устройством. Когда указанный ключ 11 вставлен в отверстие 3 для ключа, которое расположено по центру вставки 1, то множество углублений 12 ключа соответствуют механическим штифтам 4, которые расположены в отверстиях для штифтов вставки 1; и множество магнитных шариков 13 в ключе 11 соответствуют магнитным штифтам 7, которые расположены в отверстиях 6 для штифтов вставки 1, причем полярность полюсов магнитных шариков 13 в ключе 1 и противолежащих 5 магнитных штифтов 7 на их смежных поверхностях является идентичной. В группе 5 магнитных штифтов согласно данному изобретению наружный диаметр магнитного штифта 7 больше внутреннего диаметра отверстия 8 для штифта оболочки, что делает невозможным вход магнитного штифта в отверстие для штифта оболочки. Для обеспечения уникального согласования между ключом 11 и замком полярность полюсов магнитных штифтов 7 в направлении отверстия для ключа является либо N, либо S в каждой группе 5 магнитных штифтов, и различные замки имеют различные комбинации полярностей групп магнитных штифтов. Конструкция и принцип действия групп 4 механических штифтов цилиндрового замка согласно данному изобретению те же, что и в обычном цилиндровом замке. Цилиндровый замок, имеющий описанную выше конструкцию, показан на фиг. 1, 2 и 3, при этом в группе 5 магнитных штифтов магнитный штифт 7 расположен в отверстии 6 для штифта вставки. Винтовая пружина 10 расположена в отверстии 8 для штифта оболочки, и один конец пружины, наиболее удаленный от вставки, закреплен на оболочке 2. Металлический штифт 9,установленный с возможностью перемещения по длине отверстия 6 для штифта вставки и отверстия 8 для штифта оболочки, расположен в положении между магнитным штифтом 7 и винтовой пружиной 10. Когда ключ 11 не вставлен,то под действием пружины 10 металлический штифт 9 выталкивается в направлении магнитного штифта 7, который в это время касается дна отверстия 6. При этом металлический штифт 9 перекрывает плоскость сдвига между вставкой 1 и оболочкой 2. Как показано на фиг. 4, 5 и 6, когда ключ 11 вставлен в отверстие 3 для ключа, полярность магнитных шариков 13,направленных в сторону группы 5 магнитных штифтов и расположенных в соответствии с расположением группы 5 магнитных штифтов,является одинаковой с полярностью магнитных штифтов 7, расположенных в направлении отверстия 3 для ключа. Поэтому, когда ключ вставлен, магнитные штифты 7 отталкиваются в направлении от отверстия 3 для ключа под действием магнитной силы, действующей на магнитные штифты 7. Когда толкаемый магнитный штифт 7 переместится на определенное расстояние, сила отталкивания между магнитным штифтом 7 и магнитным шариком 13 уменьшается и уравновешивается с выталкивающей силой винтовой пружины 10, причем в это время магнитный штифт 7 остается в отверстии 6 для штифта вставки, в то время как металлический штифт 9 полностью перемещается в отверстие 8 для штифта оболочки, что означает перемещение металлического штифта 9 из положения запирания, т.е. из плоскости сдвига в в положение отпирания. 6 Согласно предпочтительному варианту выполнения данного изобретения наружный диаметр магнитного штифта больше внутреннего диаметра отверстия 8 для штифта оболочки. Таким образом, магнитный штифт 7 только касается оболочки 2 и прекращает перемещение, а в отверстии 8 для штифта оболочки находится только металлический штифт 9. Этим предотвращается вхождение магнитного штифта 7 в отверстие 8 для штифта оболочки вследствие неустойчивости силы толкания пружины 10 и запирание вставки 1 и оболочки 2 магнитным штифтом 7. Внутри вставки 1 цилиндрового замка согласно данному изобретению расположено несколько групп магнитных штифтов вдоль одной продольной стороны отверстия 3 для ключа, и несколько групп 4 механических штифтов расположены вдоль другой продольной стороны отверстия 3 для ключа. Несколько групп 4 механических штифтов расположено вдоль обеих узких сторон отверстия 3 для ключа. Предпочтительно, чтобы указанные группы 4 и 5 магнитных и механических штифтов располагались в ряд в продольном направлении отверстия 3 для ключа. Такая конструкция дополнительно улучшает уникальное согласование между ключом и замком, поэтому цилиндровый замок согласно данному изобретению является более безопасным и более надежным, чем прежде. Указанный выше предпочтительный вариант выполнения является лишь примером для пояснения данного изобретения и не является его ограничением. Все модификации, которые очевидны для специалистов в данной области техники, входят в объем формулы изобретения,при этом нет необходимости и возможности указания всех вариантов выполнения, и возможные вариации не должны рассматриваться как отход от идеи и объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Цилиндровый замок с комбинацией штифтов, содержащий цилиндр, имеющий, по меньшей мере, одну группу механических штифтов и одну группу магнитных штифтов, при этом группа магнитных штифтов включает магнитный штифт, установленный с возможностью скольжения в отверстии для штифта вставки, и металлический штифт, установленный с возможностью скольжения в отверстии для штифта оболочки, и ключ, соответствующий указанному запорному устройству, имеющий множество углублений,расположенных так, что когда ключ вставлен во вставку, эти углубления соответствуют группе механических штифтов и согласованы с механическими штифтами, которые расположены в отверстиях для штифтов вставки, и множество магнитных шариков, расположенных в соответствии с группой магнитных штифтов и согласо 7 ванных с магнитными штифтами, расположенными в отверстиях для штифтов вставки, отличающийся тем, что замок имеет пружину, удерживающую один из указанных металлических штифтов в положении между вставкой и оболочкой, когда ключ не вставлен, при этом металлический штифт частично входит в отверстие для штифта вставки и перекрывает плоскость сдвига между вставкой и оболочкой под действием пружины, а полярность полюсов магнитных шариков в ключе и противоположных магнитных штифтов на смежных поверхностях является идентичной. 2. Цилиндровый замок с комбинацией штифтов по п.1, отличающийся тем, что отверстие вставки является цилиндрическим глухим отверстием, открытым в направлении оболочки,причем, когда ключ не вставлен в отверстие для ключа, магнитные штифты удерживаются у закрытых концов глухих отверстий, а металлический штифт выталкивается к магнитному штифту под действием пружины. 3. Цилиндровый замок с комбинацией штифтов по п.1, отличающийся тем, что в группе магнитных штифтов наружный диаметр магнитных штифтов больше внутреннего диаметра отверстия для штифта оболочки для исключения возможности вхождения магнитного штифта в отверстие для штифта оболочки. 4. Цилиндровый замок с комбинацией штифтов по любому из пп.1-3, отличающийся тем, что полярности полюсов магнитных штифтов, расположенных со стороны отверстия для ключа, отличны друг от друга в каждой магнитной группе, при этом различные замки имеют различные комбинации полярностей групп магнитных штифтов. 5. Цилиндровый замок с комбинацией штифтов по п.1, отличающийся тем, что вдоль одной продольной стороны отверстия для ключа расположено несколько групп магнитных штифтов, вдоль другой продольной стороны отверстия для ключа расположено несколько групп механических штифтов, в то время как вдоль обеих узких сторон отверстия для ключа расположено несколько групп механических штифтов. 6. Цилиндровый замок с комбинацией штифтов по п.5, отличающийся тем, что группы магнитных и механических штифтов расположены продольно в ряд вдоль отверстия для ключа.
