Дистанционная рамка для дистанцирования стекол многослойного стеклопакета, многослойный стеклопакет, а также способ изготовления многослойного стеклопакета
Формула / Реферат

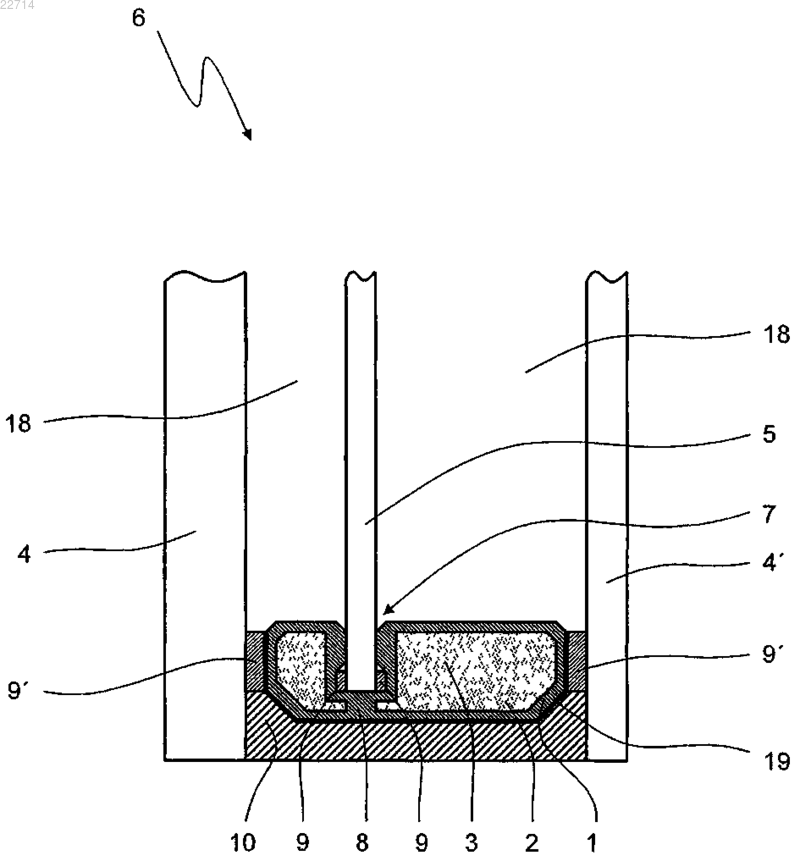

1. Дистанционная рамка 1 для дистанцирования стекол (4, 4', 5) многослойного стеклопакета (6), причем многослойный стеклопакет (6) включает в себя два внешних стекла (4, 4') и по меньшей мере одно центральное стекло (5), причем между двумя соседними стеклами (4, 4', 5) образовано по одному промежуточному пространству (18), при этом дистанционная рамка (1) для каждого центрального стекла (5) имеет установочный профиль (7), а для каждой пары соседних стекол (4, 4', 5) имеет по одной полости (2) для размещения осушителя (3), отличающаяся тем, что полости (2) соединены между собой таким образом, что компенсируется разность давлений между промежуточными пространствами (18) соседних стекол (4, 4', 5).
2. Рамка (1) по п.1, отличающаяся тем, что она выполнена монолитной.
3. Рамка (1) по п.1 или 2, отличающаяся тем, что полости (2) расположены ассиметрично между внешними стеклами (4, 4').
4. Рамка (1) по любому из пп.1-3, отличающаяся тем, что установочный профиль (7) для каждого центрального стекла (5) имеет опору (8) на противолежащей установочному профилю (7) стороне дистанционной рамки (1).
5. Многослойный стеклопакет (6), включающий в себя два внешних стекла (4, 4'), по меньшей мере одно центральное стекло (5) и дистанционную рамку (1) согласно любому из пп.1-4, отличающийся тем, что дистанционная рамка (1) имеет по меньшей мере одну полость (2), которая заполнена осушителем (3).
6. Многослойный стеклопакет (6) по п.5, отличающийся тем, что центральное стекло (5) посредством первичного уплотнения (9) зафиксировано в установочном профиле (7).
7. Способ изготовления многослойного стеклопакета (6) с двумя внешними стеклами (4, 4') и по меньшей мере одним центральным стеклом (5), причем между двумя соседними стеклами (4, 4', 5) образовано по одному промежуточному пространству (18), включающий следующие этапы:
подготавливают по меньшей мере одно центральное стекло (5) и дистанционную рамку (1), причем дистанционная рамка (1) имеет для каждой пары соседних стекол (4, 4', 5) по одной полости (2) для размещения осушителя (3), причем полости (2) соединены между собой таким образом, что компенсируется разность давлений между промежуточными пространствами (18) соседних стекол (4, 4', 5);
подают осушитель (3) в дистанционную рамку (1);
устанавливают каждое центральное стекло (5) в дистанционную рамку (1), при этом каждое центральное стекло (5) с боковой стороны помещают в установочный профиль (7) дистанционной рамки (1);
подготавливают два внешних стекла (4, 4') и
осуществляют посадку обоих внешних стекол (4, 4') на дистанционную рамку (1), отличающийся тем, что подготавливают внешние стекла (4, 4') одновременно с установкой по меньшей мере одного центрального стекла (5) в дистанционную рамку (1).
8. Способ по п.7, отличающийся тем, что осушитель (3) в дистанционную рамку (1) подают непосредственно перед или одновременно с установкой по меньшей мере одного центрального стекла (5) в дистанционную рамку (1).
9. Способ по п.7 или 8, отличающийся тем, что осушитель (3) подают по меньшей мере в одну полость (2) дистанционной рамки (1).
10. Способ по любому из пп.7-9, отличающийся тем, что осушитель (3) при подаче в дистанционную рамку (1) контролируют аналитическим устройством для измерения степени активности осушителя (1), в частности мощности адсорбции осушителя (3).
11. Способ по любому из пп.7-10, отличающийся тем, что при установке каждого центрального стекла (5) в дистанционную рамку (1) его фиксируют при помощи первичного уплотнения (9) на установочном профиле (7) дистанционной рамки (1).

Текст

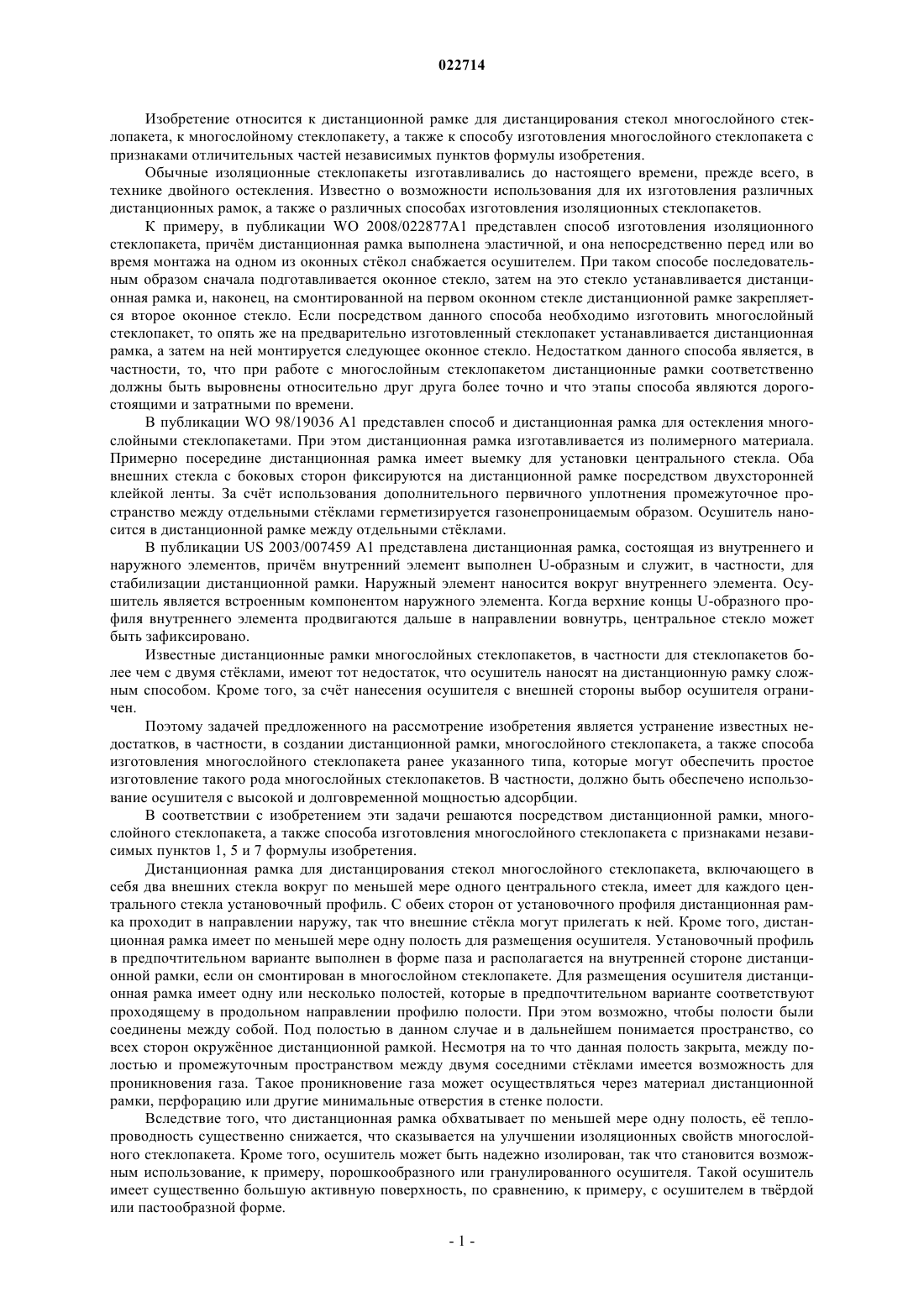

ДИСТАНЦИОННАЯ РАМКА ДЛЯ ДИСТАНЦИРОВАНИЯ СТЕКОЛ МНОГОСЛОЙНОГО СТЕКЛОПАКЕТА, МНОГОСЛОЙНЫЙ СТЕКЛОПАКЕТ, А ТАКЖЕ СПОСОБ ИЗГОТОВЛЕНИЯ МНОГОСЛОЙНОГО СТЕКЛОПАКЕТА Многослойный стеклопакет (6), включающий в себя два внешних стекла (4, 4'), по меньшей мере одно центральное стекло (5) и проставку (1), причм дистанционная рамка (1) имеет полость (2) для размещения осушителя (3), для каждого центрального стекла (5) имеет установочный профиль Медер Ханс Рудольф (CH) Фелицына С.Б. (RU) Изобретение относится к дистанционной рамке для дистанцирования стекол многослойного стеклопакета, к многослойному стеклопакету, а также к способу изготовления многослойного стеклопакета с признаками отличительных частей независимых пунктов формулы изобретения. Обычные изоляционные стеклопакеты изготавливались до настоящего времени, прежде всего, в технике двойного остекления. Известно о возможности использования для их изготовления различных дистанционных рамок, а также о различных способах изготовления изоляционных стеклопакетов. К примеру, в публикации WO 2008/022877A1 представлен способ изготовления изоляционного стеклопакета, причм дистанционная рамка выполнена эластичной, и она непосредственно перед или во время монтажа на одном из оконных сткол снабжается осушителем. При таком способе последовательным образом сначала подготавливается оконное стекло, затем на это стекло устанавливается дистанционная рамка и, наконец, на смонтированной на первом оконном стекле дистанционной рамке закрепляется второе оконное стекло. Если посредством данного способа необходимо изготовить многослойный стеклопакет, то опять же на предварительно изготовленный стеклопакет устанавливается дистанционная рамка, а затем на ней монтируется следующее оконное стекло. Недостатком данного способа является, в частности, то, что при работе с многослойным стеклопакетом дистанционные рамки соответственно должны быть выровнены относительно друг друга более точно и что этапы способа являются дорогостоящими и затратными по времени. В публикации WO 98/19036 A1 представлен способ и дистанционная рамка для остекления многослойными стеклопакетами. При этом дистанционная рамка изготавливается из полимерного материала. Примерно посередине дистанционная рамка имеет выемку для установки центрального стекла. Оба внешних стекла с боковых сторон фиксируются на дистанционной рамке посредством двухсторонней клейкой ленты. За счт использования дополнительного первичного уплотнения промежуточное пространство между отдельными стклами герметизируется газонепроницаемым образом. Осушитель наносится в дистанционной рамке между отдельными стклами. В публикации US 2003/007459 А 1 представлена дистанционная рамка, состоящая из внутреннего и наружного элементов, причм внутренний элемент выполнен U-образным и служит, в частности, для стабилизации дистанционной рамки. Наружный элемент наносится вокруг внутреннего элемента. Осушитель является встроенным компонентом наружного элемента. Когда верхние концы U-образного профиля внутреннего элемента продвигаются дальше в направлении вовнутрь, центральное стекло может быть зафиксировано. Известные дистанционные рамки многослойных стеклопакетов, в частности для стеклопакетов более чем с двумя стклами, имеют тот недостаток, что осушитель наносят на дистанционную рамку сложным способом. Кроме того, за счт нанесения осушителя с внешней стороны выбор осушителя ограничен. Поэтому задачей предложенного на рассмотрение изобретения является устранение известных недостатков, в частности, в создании дистанционной рамки, многослойного стеклопакета, а также способа изготовления многослойного стеклопакета ранее указанного типа, которые могут обеспечить простое изготовление такого рода многослойных стеклопакетов. В частности, должно быть обеспечено использование осушителя с высокой и долговременной мощностью адсорбции. В соответствии с изобретением эти задачи решаются посредством дистанционной рамки, многослойного стеклопакета, а также способа изготовления многослойного стеклопакета с признаками независимых пунктов 1, 5 и 7 формулы изобретения. Дистанционная рамка для дистанцирования стекол многослойного стеклопакета, включающего в себя два внешних стекла вокруг по меньшей мере одного центрального стекла, имеет для каждого центрального стекла установочный профиль. С обеих сторон от установочного профиля дистанционная рамка проходит в направлении наружу, так что внешние сткла могут прилегать к ней. Кроме того, дистанционная рамка имеет по меньшей мере одну полость для размещения осушителя. Установочный профиль в предпочтительном варианте выполнен в форме паза и располагается на внутренней стороне дистанционной рамки, если он смонтирован в многослойном стеклопакете. Для размещения осушителя дистанционная рамка имеет одну или несколько полостей, которые в предпочтительном варианте соответствуют проходящему в продольном направлении профилю полости. При этом возможно, чтобы полости были соединены между собой. Под полостью в данном случае и в дальнейшем понимается пространство, со всех сторон окружнное дистанционной рамкой. Несмотря на то что данная полость закрыта, между полостью и промежуточным пространством между двумя соседними стклами имеется возможность для проникновения газа. Такое проникновение газа может осуществляться через материал дистанционной рамки, перфорацию или другие минимальные отверстия в стенке полости. Вследствие того, что дистанционная рамка обхватывает по меньшей мере одну полость, е теплопроводность существенно снижается, что сказывается на улучшении изоляционных свойств многослойного стеклопакета. Кроме того, осушитель может быть надежно изолирован, так что становится возможным использование, к примеру, порошкообразного или гранулированного осушителя. Такой осушитель имеет существенно большую активную поверхность, по сравнению, к примеру, с осушителем в тврдой или пастообразной форме. Дистанционная рамка выполнена в предпочтительном варианте из эластичного материала, так что может принимать соответствующую форму контура стекла. Дистанционная рамка изготовлена, к примеру, из силикона или аналогичного эластичного устойчивого к воздействию УФ-излучения и не восприимчивого к запахам материала. В предпочтительном варианте для дистанционной рамки могут использоваться также вспененные полимерные материалы. Материал дистанционной рамки состоит, в частности,из силикона, полипропилена (РР), поликарбоната (PC), поливинилхлорида (PVC) или этилен-пропилендиен-метиленового каучука (EPDM). При этом материал в предпочтительном варианте является эластичным. Тврдые материалы, такие, к примеру, как инструментальная сталь, алюминий или другие, также могут быть использованы. При использовании полимерных материалов дистанционная рамка может иметь на своей внешней стороне дополнительное заграждение для пара, в частности, в форме металлической катаной фольги и/или напылнного металлического или стекловидного слоя. В предпочтительном варианте дистанционная рамка выполнена монолитной. Это облегчает все манипуляции в процессе монтажа многослойного стеклопакета. Кроме того, за счт монолитного осуществления дистанционной рамки возможно е особо экономичное изготовление. В особо предпочтительном варианте дистанционная рамка имеет для каждой пары соседних сткол по одной полости для размещения осушителя. Под парой соседних сткол обычно понимается центральное стекло и одно из внешних сткол. В многослойном стеклопакете такая пара образуется также посредством двух соседних центральных сткол. Благодаря этому, поскольку каждая полость снабжена осушителем, каждое промежуточное пространство между двумя соседними стклами высушивается оптимальным образом. Полости и по меньшей мере одно центральное стекло могут быть ассиметрично расположены между внешними стклами. За счт такого ассиметричного расположения добиваются, в частности, улучшенной звукоизоляции. Разумеется, возможно и симметричное расположение. Кроме того, полости дистанционной рамки могут быть соединены между собой. Таким образом,может осуществляться обмен осушителем от одной полости к другой, в частности, при заполнении осушителем. Кроме того, компенсируются колебания, возникающие при заполнении полостей осушителем. Тем самым, компенсируется также и разность давлений в промежуточных пространствах между соседними стклами. Установочный профиль для каждого центрального стекла может иметь опору на противолежащей установочному профилю стороне дистанционной рамки. За счт наличия такой опоры, в частности, при работе с большими оконными стклами, центральное стекло поддерживается по всей своей нижней стороне и, таким образом, может быть смонтировано без зажима. Такая опора в предпочтительном варианте имеет прорези, посредством которых полости соединены друг с другом. Следующий объект изобретения относится к многослойному стеклопакету, включающему в себя два внешних стекла, по меньшей мере одно центральное стекло и дистанционную рамку в соответствии с вышеизложенным описанием, в установочный профиль которой вставлено центральное стекло. Полость дистанционной рамки при этом заполнена осушителем. Благодаря тому, что осушитель закрыт в полости,может быть использован любой осушитель. Не имеется никаких ограничений по консистенции осушителя. В частности, может быть использован и сыпучий осушитель. Центральное стекло многослойного стеклопакета в предпочтительном варианте зафиксировано в установочном профиле непосредственно при помощи первичного уплотнения. Установочный профиль может иметь для этого специальную выемку, в которую укладывается первичное уплотнение. Такая выемка может быть выполнена, к примеру, в виде заднего выреза. За счт фиксации центрального стекла посредством первичного уплотнения предотвращается воздухообмен между различными промежуточными пространствами многослойного стеклопакета или он становится возможным лишь через заполненные осушителем полости и их соединения. Кроме того, можно отказаться от использования дополнительного клеящего вещества для фиксации центрального стекла. Для первичного уплотнения может использоваться, в частности, клей на основе бутилена, акрилата или термоклей. Следующий объект изобретения относится к способу изготовления многослойного стеклопакета с двумя внешними стклами и по меньшей мере одним центральным стеклом. Способ включает в себя в основном следующие этапы:a) подготавливают по меньшей мере одно центральное стекло и дистанционную рамку;c) устанавливают каждое центральное стекло в дистанционную рамку таким образом, что каждое центральное стекло с боковой стороны помещают в установочный профиль дистанционной рамки;d) подготавливают два внешних стекла;e) осуществляют посадку обоих внешних сткол на дистанционную рамку. В предпочтительном варианте подготовка внешних сткол осуществляется одновременно с установкой по меньшей мере одного центрального стекла в дистанционную рамку. Тем самым, монтажное оборудование может быть использовано оптимальным образом, что способствует максимальному сокращению времени простоя. В частности, предпочтительным является одновременное мыть внешних сткол и установка центрального стекла, так как мыть является сравнительно затратной по времени операцией. В особо предпочтительном варианте способа подача осушителя в дистанционную рамку производится непосредственно перед или одновременно с установкой по меньшей мере одного центрального стекла в дистанционную рамку. Посредством этого может быть гарантировано то, что осушитель является максимально свежим и может поглощать максимальное количество влаги. Осушителем может заполняться по меньшей мере одна полость дистанционной рамки. Заполнение осушителя в одну полость дистанционной рамки позволяет использовать осушитель различной консистенции. В предпочтительном варианте однако осушитель является сыпучим веществом. Если полости дистанционной рамки соединены между собой, то заполнение может производиться через отверстие в одной полости, а другие полости также будут заполнены осушителем. Таким образом, заполнение осуществляется очень просто. В предпочтительном варианте осушитель при подаче в или на дистанционную рамку контролируется аналитическим устройством для измерения степени активности осушителя. При измерении степени активности осушителя может быть измерена, в частности, мощность адсорбции. Посредством такого измерения можно гарантировать, что не будет использован осушитель, бывший в употреблении, или же осушитель с плохой мощностью адсорбции. Измерение может осуществляться периодически или же непрерывно. При установке каждого центрального стекла оно при помощи первичного уплотнения может фиксироваться на установочном профиле дистанционной рамки. Другие отдельные признаки и преимущества изобретения выявляются на основании последующего описания примеров осуществления изобретения и на основании чертежей, на которых представлены: фиг. 1 - боковое поперечное сечение тройного стеклопакета в соответствии с изобретением; фиг. 2 - боковое поперечное сечение изоляционного стеклопакета в соответствии с изобретением с четырьмя стклами; фиг. 3 а)-i) - схематичное изображение последовательности во времени этапов процесса изготовления многослойного стеклопакета. Фиг. 1 демонстрирует боковое поперечное сечение многослойного стеклопакета 6 с тремя стклами 4, 4' и 5. Центральное стекло 5 с боковых сторон обхвачено дистанционной рамкой. Дистанционная рамка 1 имеет для установки центрального стекла 5 установочный профиль 7 в форме паза. Размеры установочного профиля 7 рассчитаны при этом таким образом, что в него наряду с центральным стеклом 5 помещается и первичное уплотнение 9. Первичное уплотнение 9 располагается с двух сторон центрального стекла 5 и служит для фиксации центрального стекла в дистанционной рамке 1. Установочный профиль 7 имеет задний вырез, в который с двух сторон центрального стекла 5 помещается первичное уплотнение 9. С двух сторон дистанционной рамки 1 параллельно центральному стеклу 5 расположены внешние сткла 4 и 4'. Внешние сткла 4 и 4' посредством первичного уплотнения 9' закреплены на дистанционной рамке. Каждое первичное уплотнение 9 и 9' выполнено в форме бутилового канта. В альтернативном варианте могут использоваться также первичные уплотнители из акрилата или термоклея (Hotmelt). Дистанционная рамка 1 с двух сторон установочного профиля 7 для центрального стекла 5 имеет по одной полости 2. Каждая из этих полостей 2 заполнена осушителем 3. Установочный профиль 7 посредством опоры 8 соединн с противолежащей промежуточному пространству 18 между оконными стклами 4, 4' и 5 кромкой дистанционной рамки 1. Данная опора 8 может быть выполнена как цельной, так и с прорезями, так что обе полости 2 соединены между собой. Заподлицо с торцевой стороной обоих внешних оконных сткол 4 и 4' располагается вторичное уплотнение 10 из полисульфида, полиуретана, термоклея и/или силикона. Первичные уплотнения 9' совместно с дистанционной рамкой 1 образуют заграждение для водяного пара и герметизируют промежуточные пространства 18 паронепроницаемым образом. За счт использования первичных уплотнений 9 с обеих сторон центрального стекла 5 предотвращается газообмен между обоими промежуточными пространствами 18, и этот газообмен соответственно может осуществляться лишь через заполненные осушителем 3 полости 2 и их соединения. Дистанционная рамка 1 выполнена в предпочтительном варианте из силикона, полипропилена (РР),поликарбоната (PC), поливинилхлорида (PVC) или этилен-пропилен-диен-метиленового каучука(EPDM). При этом материал в предпочтительном варианте является эластичным. Тврдые материалы,такие, к примеру, как инструментальная сталь, алюминий или другие подобные материалы, также могут быть использованы. При использовании полимерных материалов дистанционная рамка 1, по меньшей мере, на своей внешней стороне может иметь дополнительное заграждение 19 для пара, в частности, в виде металлической катаной фольги и/или напылнного металлического или стеклообразного слоя. Фиг. 2 демонстрирует боковое поперечное сечение многослойного стеклопакета 6' с двумя внешними стклами 4 и 4' и двумя центральными стклами 5. Четверной стеклопакет 6' по своей конструкции лишь незначительно отличается от тройного стеклопакета 6 с фиг. 1. Центральные сткла 5 с боковых сторон захватываются двумя установочными профилями 7 дистанционной рамки 1. При этом каждый из двух установочных профилей 7 посредством опоры 8 соединн с противолежащей промежуточным про-3 022714 странствам 18 кромкой дистанционной рамки 1. С обеих сторон дистанционной рамки 1 расположено по одному внешнему стеклу 4 и 4'. Дистанционная рамка 1 для каждого промежуточного пространства 18 между двумя соседними стеками 4, 4' и 5 имеет по одной полости 2. Каждая из этих полостей заполнена осушителем 3. Несмотря на то что полости 2 закрыты, имеет место газообмен между промежуточными пространствами 18 и полостями 2. Таким образом, влага из промежуточных пространств 18 может быть поглощена осушителем 3. Центральные сткла 5 с обеих боковых сторон снабжены первичным уплотнением 9 и, таким образом, зафиксированы в установочном профиле 7. Установочный профиль 7 имеет, к тому же, задний вырез. Оба внешних стекла 4 и 4' посредством первичного уплотнения 9' закреплены на дистанционной рамке 1. Заподлицо с нижней кромкой внешних сткол 4 и 4' между двумя внешними стклами 4 и 4' установлено вторичное уплотнение 10. Это вторичное уплотнение предназначено, прежде всего, для механической стабилизации многослойного стеклопакета 6'. Дистанционная рамка 1 на своей внешней стороне, то есть на стороне, обращенной к вторичному уплотнению 10, снабжена дополнительным заграждением 19 для пара. На фиг. 3 а)-i) представлено схематичное изображение временных этапов изготовления многослойного стеклопакета 6 на технологической линии. На этапе а) центральное стекло 5 находится на входе 11 для сткол технологической линии. На этапе b) центральное стекло 5 находится на моечной станции 12, в то время как внешнее стекло 4 находится на входе 11 для сткол. Мыть сткол является затратным по времени процессом и продолжительность его в случае нормальной работы установки превышает продолжительность обработки на других этапах. На этапе с) центральное стекло 5 находится на так называемой станции 13 осмотра, где осуществляется контроль наличия дефектов или неровностей. Соответственно внешнее стекло 4 находится на моечной станции 12, а второе внешнее стекло 4' находится на входе 11 для сткол. Этап d) демонстрирует центральное стекло 5 на станции 14 установки. Первое внешнее стекло 4 вс ещ находится на моечной станции 12, а второе внешнее стекло 4' - на входе 11 для сткол. Этап е) демонстрирует центральное стекло 5 на станции 14 установки, где оно обрамляется дистанционной рамкой 1. Станция 14 установки при этом отведена в сторону от технологической линии,что обеспечивает более лгкую подачу дистанционной рамки 1. Благодаря этому также не блокируется технологическая линия, и следующее стекло может подаваться мимо станции 14 установки на последующую станцию. Вместо отведения в сторону может также иметь место параллельное смещение станции 14 установки относительно технологической линии. Первое внешнее стекло 4 на станции 13 осмотра подвергается контролю на наличие недостатков, в то время как второе внешнее стекло 4' подвергается промывке. На этапе f) первое внешнее стекло 4 уже находится на сборочной станции 15,пройдя мимо станции 14 установки и, тем самым, опередив центральное стекло 5. Центральное стекло 5 вс ещ обрамляется дистанционной рамкой 1 на станции 14 установки, в то время как второе внешнее стекло 4 вс ещ находится на моечной станции 12. На этапе g) второе внешнее стекло 4' находится на станции 13 осмотра и подвергается контролю на наличие недостатков. На этапе h) второе внешнее стекло 4' находится на станции 14 установки, которая снова введена в технологическую линию, и соединяется с дистанционной рамкой 1 центрального стекла 5. В заключение на этапе i) центральное стекло 5 с дистанционной рамкой и со вторым внешним стеклом 4' передаются на сборочную станцию 15, где вторая сторона дистанционной рамки 1 соединяется с первым внешним стеклом 4. Здесь также происходит запрессовка сткол, а также, по обстоятельствам, заполнение газом. На последующем рабочем этапе многослойный стеклопакет 6 подвергается дальнейшей обработке на станции 16 запечатывания. Этот этап уже детально не показан. второе внешнее стекло 4' уже может быть транспортировано В альтернативном варианте на этапе h) на сборочную станцию 15, а станция 14 установки с центральным стеклом 5 и дистанционной рамкой 1 может быть снова введена в технологическую линию. Таким образом, затем на этапе i) дистанционная рамка 1 с центральным стеклом 5 на сборочной станции 15 устанавливается между двумя внешними стклами 4 и 4', соединяется с ними, запрессовывается и, по обстоятельствам, заполняется газом. Последующие этапы опять же идентичны. Также возможна поэтапная сборка на сборочной станции 15. При этом, к примеру, сначала в сборочную станцию 15 податся первое внешнее стекло 4, затем дистанционная рамка 1 с центральным стеклом 5 и в заключение второе внешнее стекло 4', которые затем соединяются друг с другом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дистанционная рамка 1 для дистанцирования стекол (4, 4', 5) многослойного стеклопакета (6),причм многослойный стеклопакет (6) включает в себя два внешних стекла (4, 4') и по меньшей мере одно центральное стекло (5), причем между двумя соседними стеклами (4, 4', 5) образовано по одному промежуточному пространству (18), при этом дистанционная рамка (1) для каждого центрального стекла(5) имеет установочный профиль (7), а для каждой пары соседних сткол (4, 4', 5) имеет по одной полости (2) для размещения осушителя (3), отличающаяся тем, что полости (2) соединены между собой таким образом, что компенсируется разность давлений между промежуточными пространствами (18) соседних стекол (4, 4', 5). 2. Рамка (1) по п.1, отличающаяся тем, что она выполнена монолитной. 3. Рамка (1) по п.1 или 2, отличающаяся тем, что полости (2) расположены ассиметрично между внешними стклами (4, 4'). 4. Рамка (1) по любому из пп.1-3, отличающаяся тем, что установочный профиль (7) для каждого центрального стекла (5) имеет опору (8) на противолежащей установочному профилю (7) стороне дистанционной рамки (1). 5. Многослойный стеклопакет (6), включающий в себя два внешних стекла (4, 4'), по меньшей мере одно центральное стекло (5) и дистанционную рамку (1) согласно любому из пп.1-4, отличающийся тем,что дистанционная рамка (1) имеет по меньшей мере одну полость (2), которая заполнена осушителем(3). 6. Многослойный стеклопакет (6) по п.5, отличающийся тем, что центральное стекло (5) посредством первичного уплотнения (9) зафиксировано в установочном профиле (7). 7. Способ изготовления многослойного стеклопакета (6) с двумя внешними стклами (4, 4') и по меньшей мере одним центральным стеклом (5), причем между двумя соседними стеклами (4, 4', 5) образовано по одному промежуточному пространству (18), включающий следующие этапы: подготавливают по меньшей мере одно центральное стекло (5) и дистанционную рамку (1), причем дистанционная рамка (1) имеет для каждой пары соседних стекол (4, 4', 5) по одной полости (2) для размещения осушителя (3), причем полости (2) соединены между собой таким образом, что компенсируется разность давлений между промежуточными пространствами (18) соседних стекол (4, 4', 5); подают осушитель (3) в дистанционную рамку (1); устанавливают каждое центральное стекло (5) в дистанционную рамку (1), при этом каждое центральное стекло (5) с боковой стороны помещают в установочный профиль (7) дистанционной рамки (1); подготавливают два внешних стекла (4, 4') и осуществляют посадку обоих внешних сткол (4, 4') на дистанционную рамку (1), отличающийся тем, что подготавливают внешние сткла (4, 4') одновременно с установкой по меньшей мере одного центрального стекла (5) в дистанционную рамку (1). 8. Способ по п.7, отличающийся тем, что осушитель (3) в дистанционную рамку (1) подают непосредственно перед или одновременно с установкой по меньшей мере одного центрального стекла (5) в дистанционную рамку (1). 9. Способ по п.7 или 8, отличающийся тем, что осушитель (3) подают по меньшей мере в одну полость (2) дистанционной рамки (1). 10. Способ по любому из пп.7-9, отличающийся тем, что осушитель (3) при подаче в дистанционную рамку (1) контролируют аналитическим устройством для измерения степени активности осушителя(1), в частности мощности адсорбции осушителя (3). 11. Способ по любому из пп.7-10, отличающийся тем, что при установке каждого центрального стекла (5) в дистанционную рамку (1) его фиксируют при помощи первичного уплотнения (9) на установочном профиле (7) дистанционной рамки (1).
МПК / Метки
МПК: E06B 3/663
Метки: дистанционная, многослойного, дистанцирования, стеклопакет, изготовления, стеклопакета, также, рамка, стекол, способ, многослойный
