Многослойный стеклопакет и способ его получения

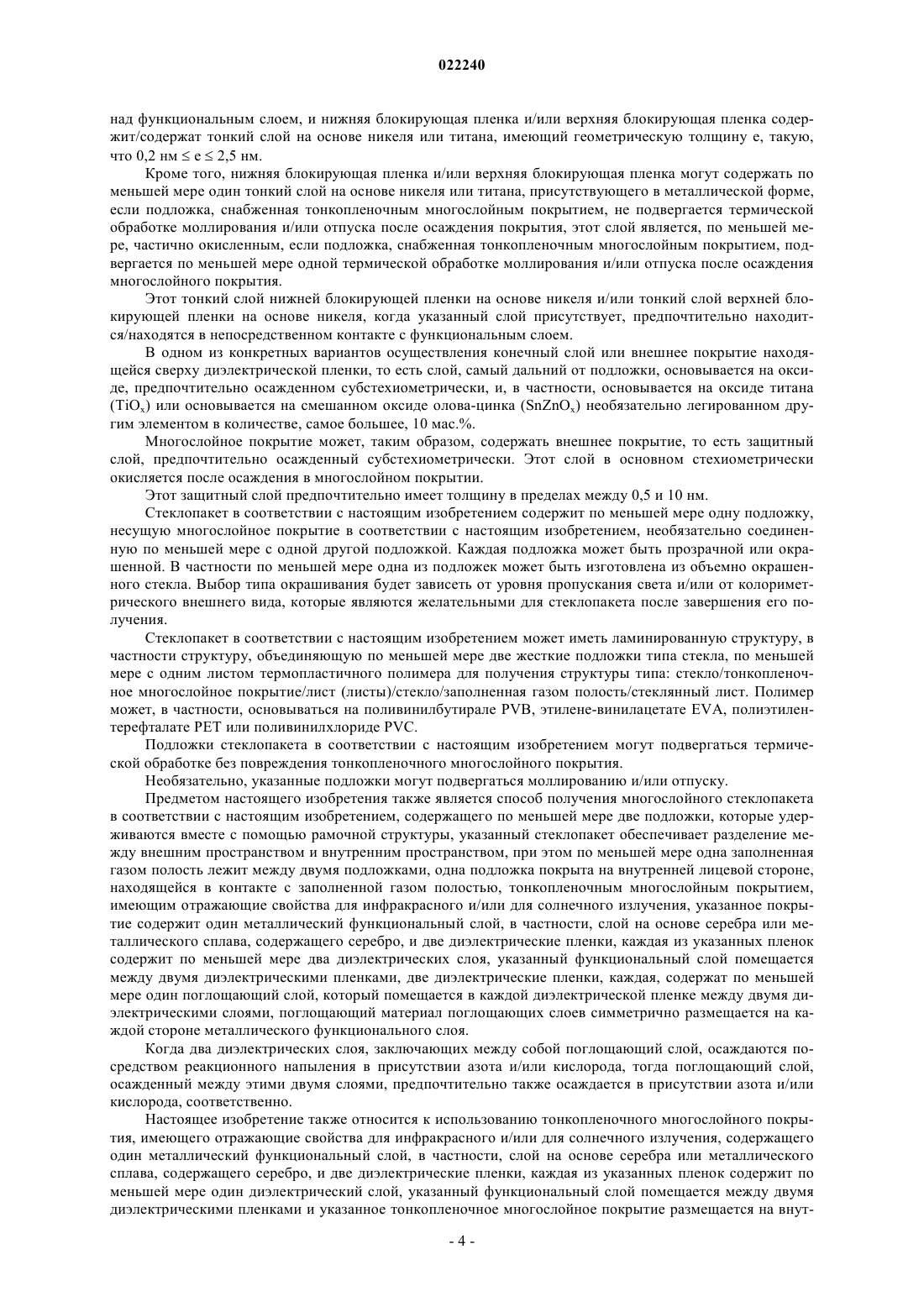

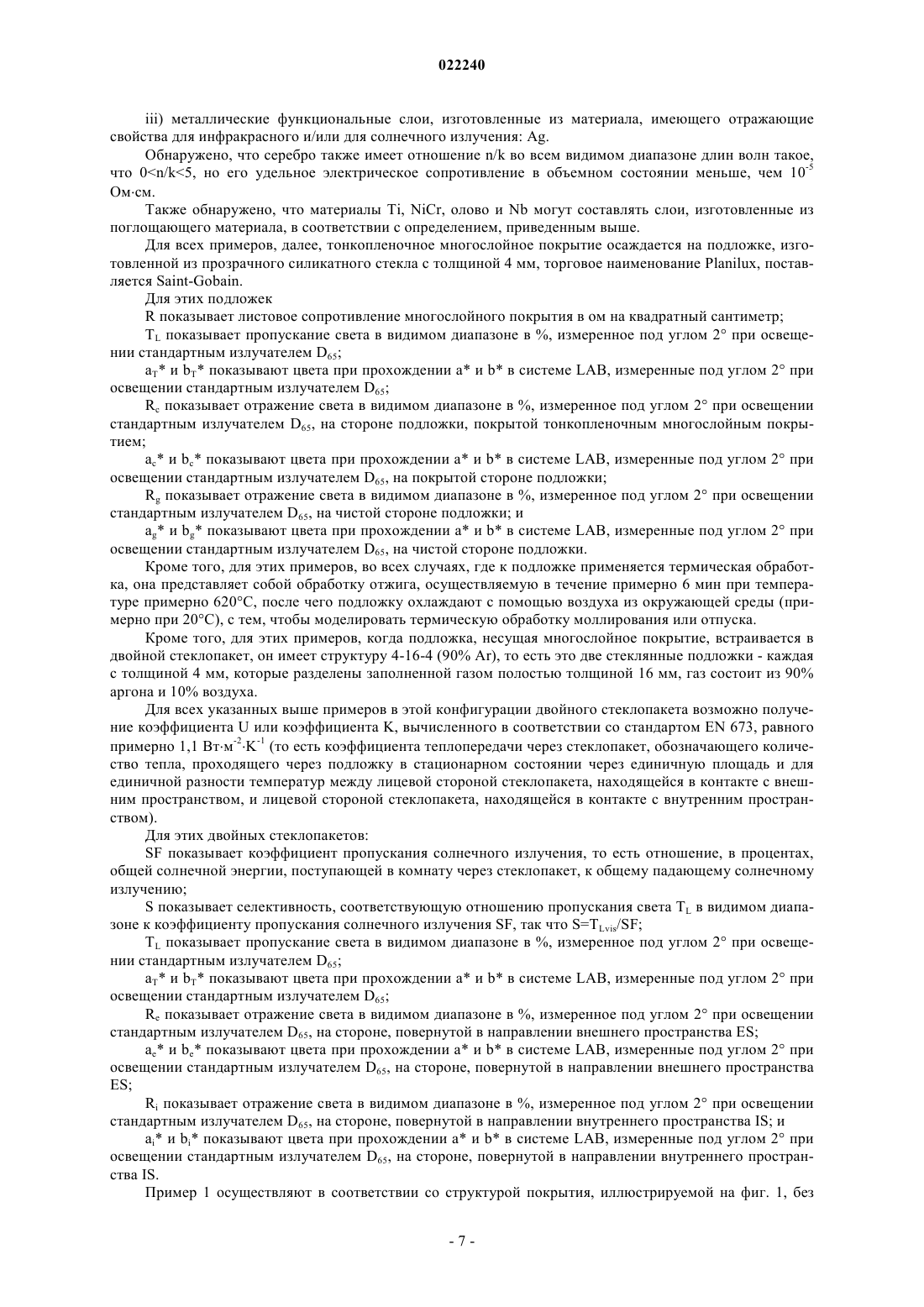

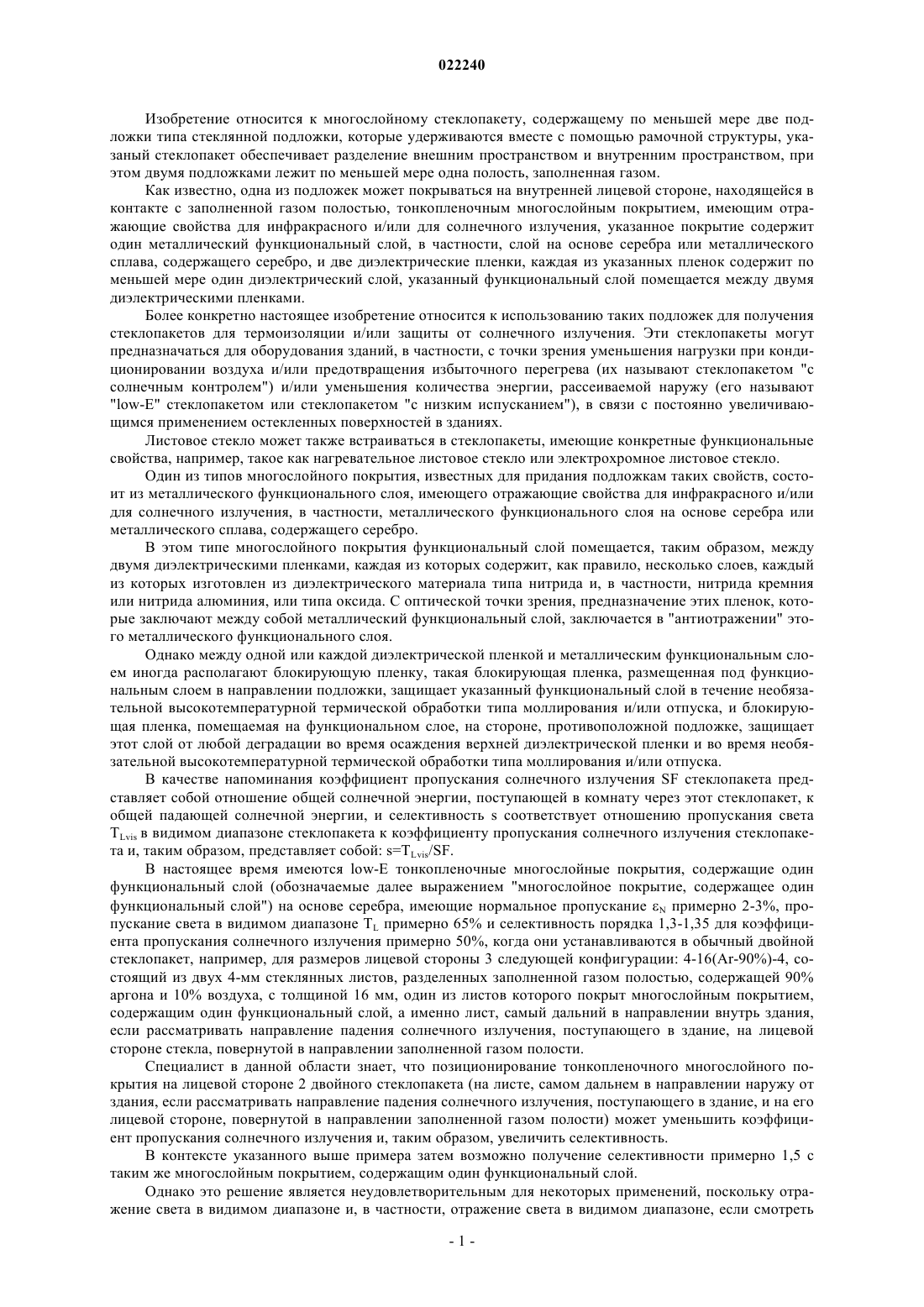

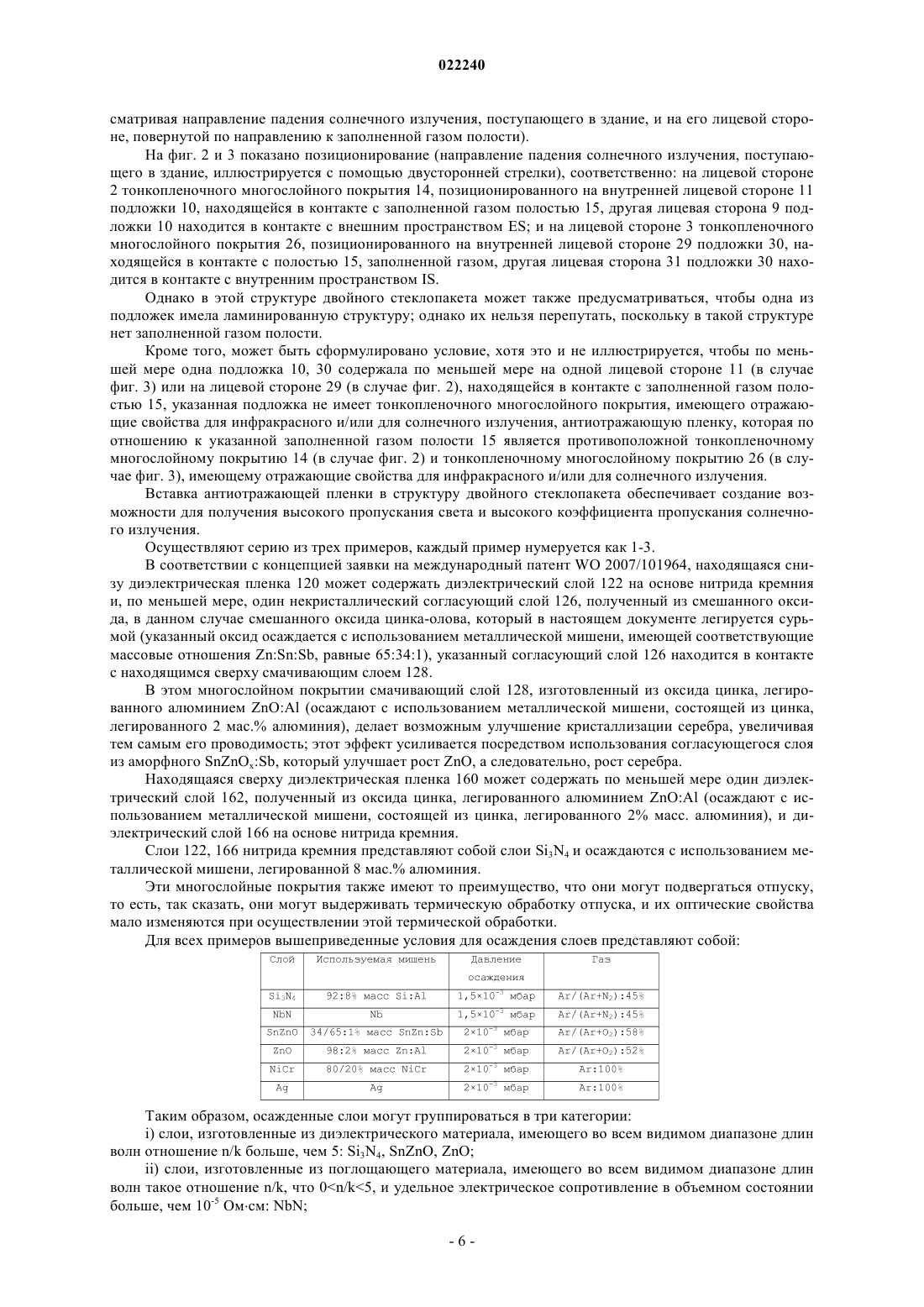

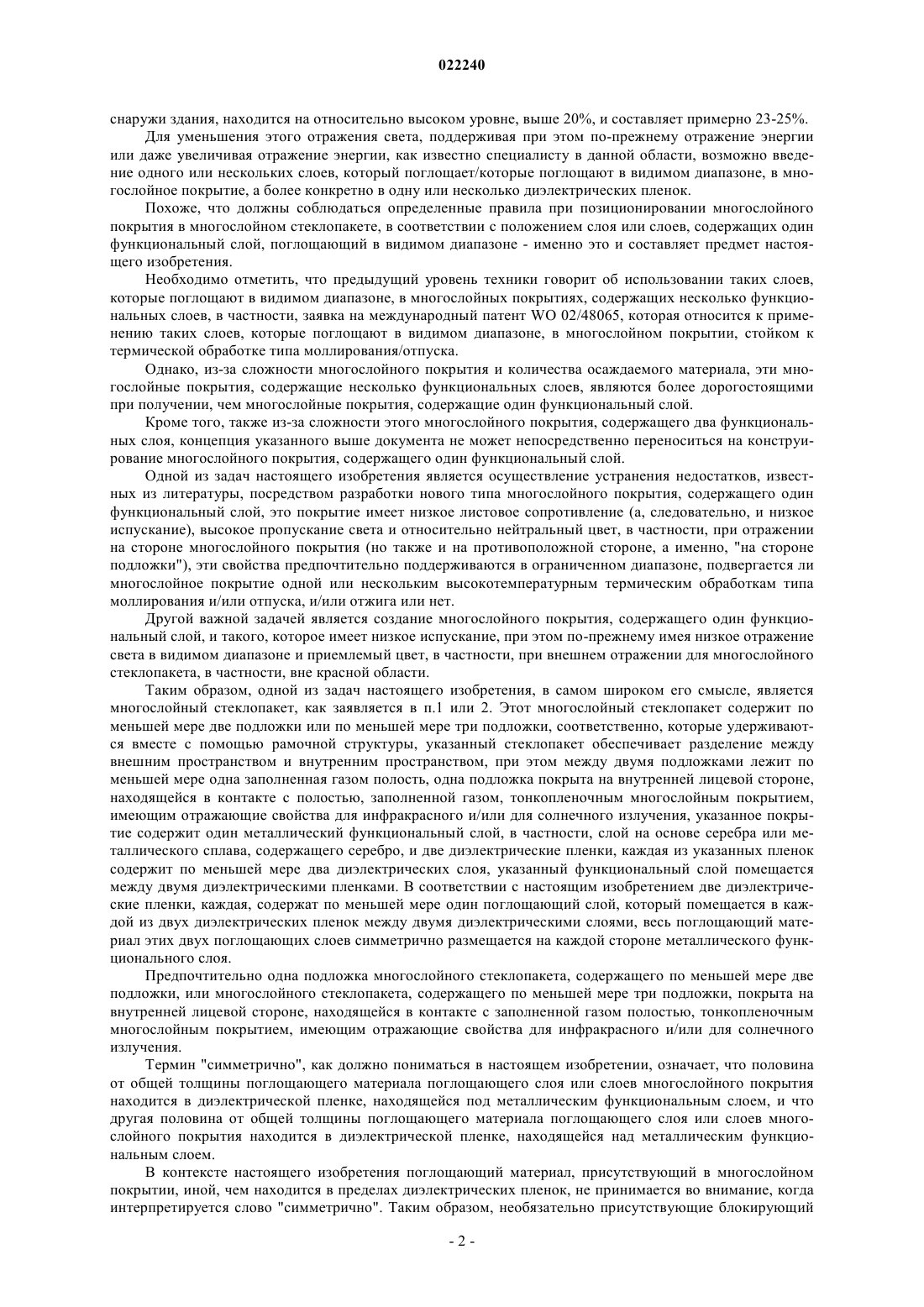

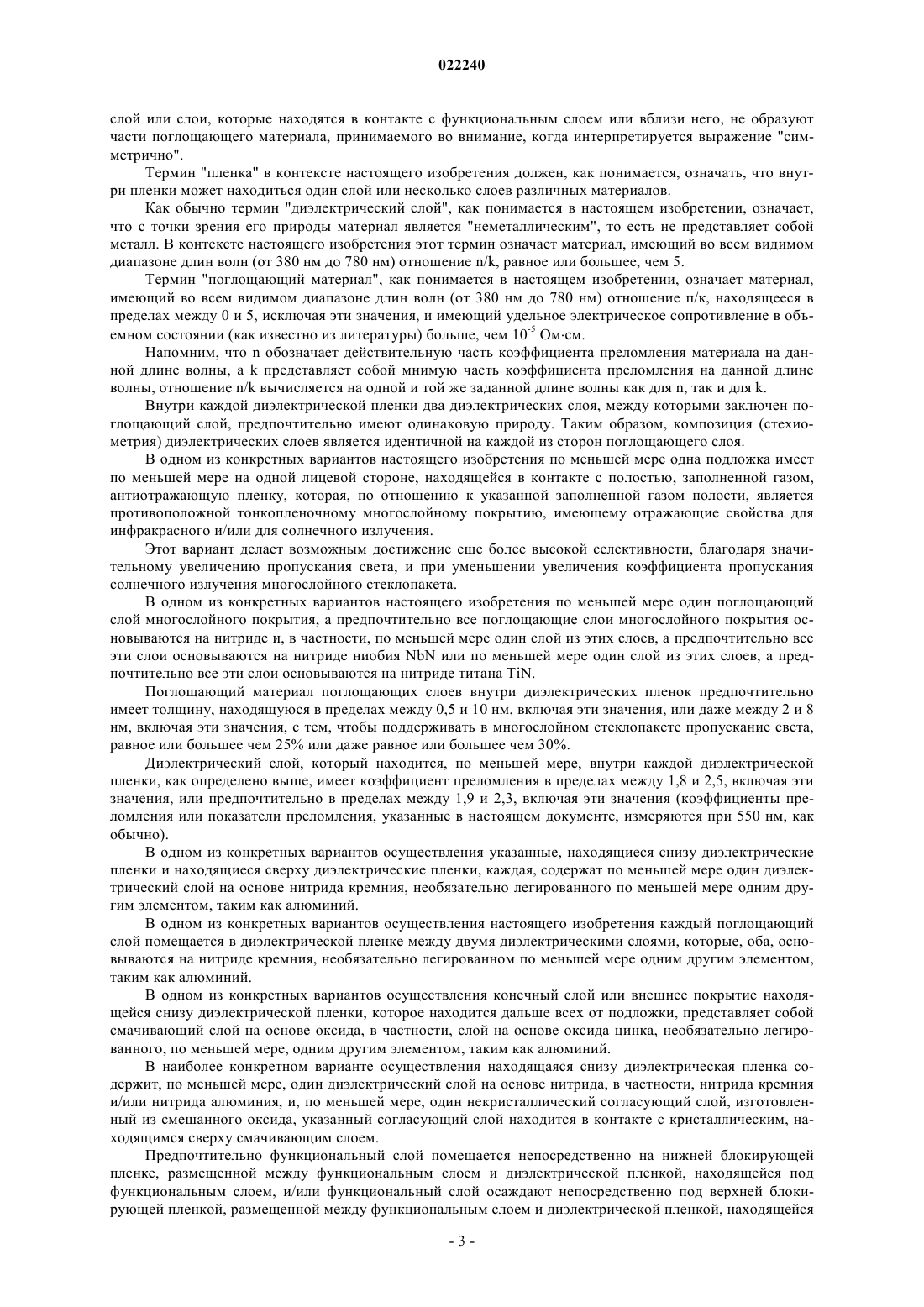

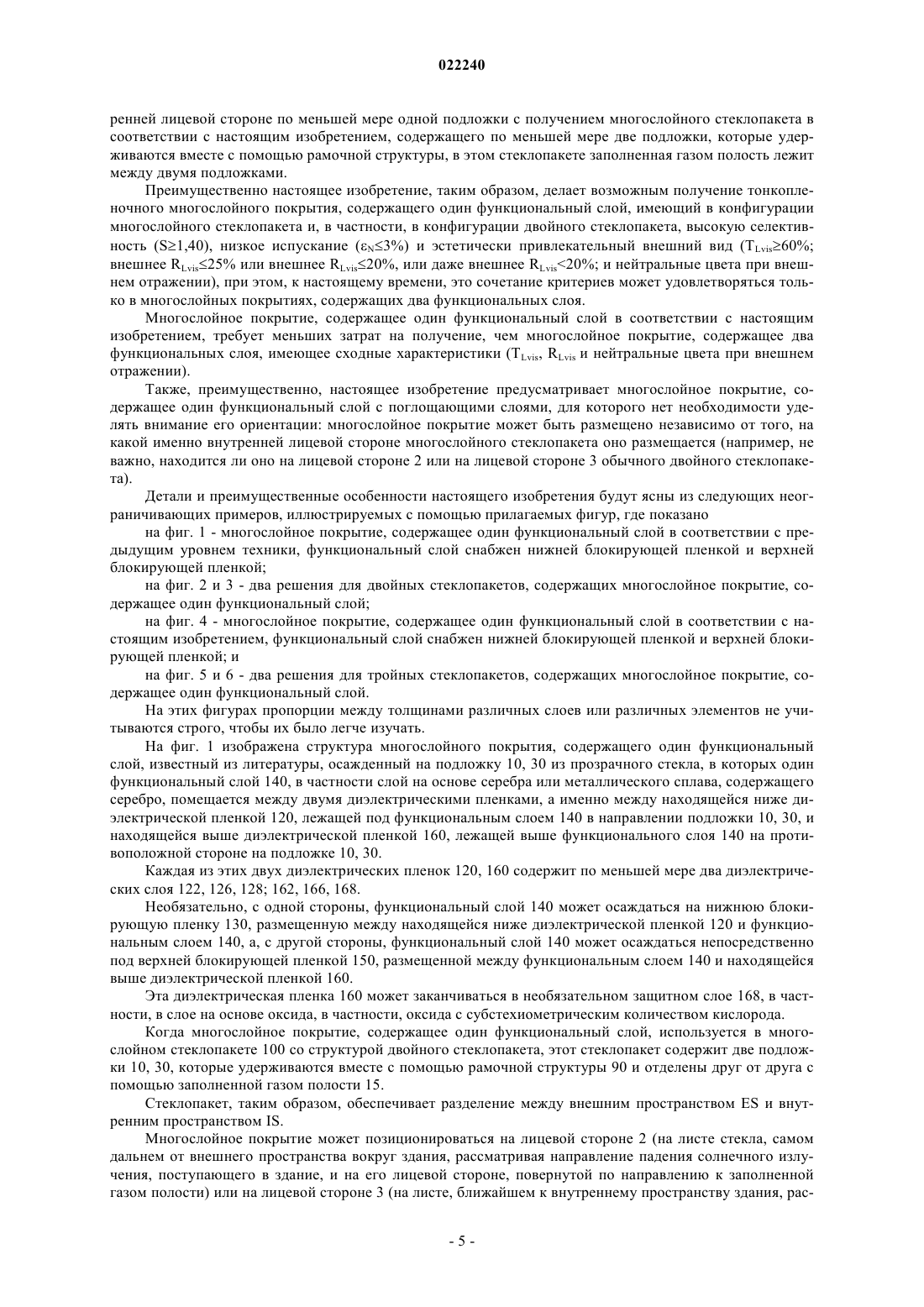

Изобретение относится к многослойному стеклопакету, содержащему по меньшей мере две подложки, одна подложка покрыта на внутренней лицевой стороне, находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой (140) и две диэлектрические пленки (120, 160), каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162, 166),указанный функциональный слой (140) размещают между двумя диэлектрическими пленками (120,160), отличающемуся тем, что каждая из двух диэлектрических пленок (120, 160) содержит по меньшей мере один поглощающий слой (123, 165), который размещают в диэлектрической пленке между двумя диэлектрическими слоями (122, 126; 162, 166), поглощающий материал поглощающих слоев (123, 165) размещают симметрично на каждой стороне металлического функционального слоя (140). Изобретение относится к многослойному стеклопакету, содержащему по меньшей мере две подложки типа стеклянной подложки, которые удерживаются вместе с помощью рамочной структуры, указаный стеклопакет обеспечивает разделение внешним пространством и внутренним пространством, при этом двумя подложками лежит по меньшей мере одна полость, заполненная газом. Как известно, одна из подложек может покрываться на внутренней лицевой стороне, находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности, слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере один диэлектрический слой, указанный функциональный слой помещается между двумя диэлектрическими пленками. Более конкретно настоящее изобретение относится к использованию таких подложек для получения стеклопакетов для термоизоляции и/или защиты от солнечного излучения. Эти стеклопакеты могут предназначаться для оборудования зданий, в частности, с точки зрения уменьшения нагрузки при кондиционировании воздуха и/или предотвращения избыточного перегрева (их называют стеклопакетом "с солнечным контролем") и/или уменьшения количества энергии, рассеиваемой наружу (его называют"low-E" стеклопакетом или стеклопакетом "с низким испусканием"), в связи с постоянно увеличивающимся применением остекленных поверхностей в зданиях. Листовое стекло может также встраиваться в стеклопакеты, имеющие конкретные функциональные свойства, например, такое как нагревательное листовое стекло или электрохромное листовое стекло. Один из типов многослойного покрытия, известных для придания подложкам таких свойств, состоит из металлического функционального слоя, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, в частности, металлического функционального слоя на основе серебра или металлического сплава, содержащего серебро. В этом типе многослойного покрытия функциональный слой помещается, таким образом, между двумя диэлектрическими пленками, каждая из которых содержит, как правило, несколько слоев, каждый из которых изготовлен из диэлектрического материала типа нитрида и, в частности, нитрида кремния или нитрида алюминия, или типа оксида. С оптической точки зрения, предназначение этих пленок, которые заключают между собой металлический функциональный слой, заключается в "антиотражении" этого металлического функционального слоя. Однако между одной или каждой диэлектрической пленкой и металлическим функциональным слоем иногда располагают блокирующую пленку, такая блокирующая пленка, размещенная под функциональным слоем в направлении подложки, защищает указанный функциональный слой в течение необязательной высокотемпературной термической обработки типа моллирования и/или отпуска, и блокирующая пленка, помещаемая на функциональном слое, на стороне, противоположной подложке, защищает этот слой от любой деградации во время осаждения верхней диэлектрической пленки и во время необязательной высокотемпературной термической обработки типа моллирования и/или отпуска. В качестве напоминания коэффициент пропускания солнечного излучения SF стеклопакета представляет собой отношение общей солнечной энергии, поступающей в комнату через этот стеклопакет, к общей падающей солнечной энергии, и селективность s соответствует отношению пропускания светаTLvis в видимом диапазоне стеклопакета к коэффициенту пропускания солнечного излучения стеклопакета и, таким образом, представляет собой: s=TLvis/SF. В настоящее время имеются low-E тонкопленочные многослойные покрытия, содержащие один функциональный слой (обозначаемые далее выражением "многослойное покрытие, содержащее один функциональный слой") на основе серебра, имеющие нормальное пропускание N примерно 2-3%, пропускание света в видимом диапазоне TL примерно 65% и селективность порядка 1,3-1,35 для коэффициента пропускания солнечного излучения примерно 50%, когда они устанавливаются в обычный двойной стеклопакет, например, для размеров лицевой стороны 3 следующей конфигурации: 4-16(Ar-90%)-4, состоящий из двух 4-мм стеклянных листов, разделенных заполненной газом полостью, содержащей 90% аргона и 10% воздуха, с толщиной 16 мм, один из листов которого покрыт многослойным покрытием,содержащим один функциональный слой, а именно лист, самый дальний в направлении внутрь здания,если рассматривать направление падения солнечного излучения, поступающего в здание, на лицевой стороне стекла, повернутой в направлении заполненной газом полости. Специалист в данной области знает, что позиционирование тонкопленочного многослойного покрытия на лицевой стороне 2 двойного стеклопакета (на листе, самом дальнем в направлении наружу от здания, если рассматривать направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой в направлении заполненной газом полости) может уменьшить коэффициент пропускания солнечного излучения и, таким образом, увеличить селективность. В контексте указанного выше примера затем возможно получение селективности примерно 1,5 с таким же многослойным покрытием, содержащим один функциональный слой. Однако это решение является неудовлетворительным для некоторых применений, поскольку отражение света в видимом диапазоне и, в частности, отражение света в видимом диапазоне, если смотреть снаружи здания, находится на относительно высоком уровне, выше 20%, и составляет примерно 23-25%. Для уменьшения этого отражения света, поддерживая при этом по-прежнему отражение энергии или даже увеличивая отражение энергии, как известно специалисту в данной области, возможно введение одного или нескольких слоев, который поглощает/которые поглощают в видимом диапазоне, в многослойное покрытие, а более конкретно в одну или несколько диэлектрических пленок. Похоже, что должны соблюдаться определенные правила при позиционировании многослойного покрытия в многослойном стеклопакете, в соответствии с положением слоя или слоев, содержащих один функциональный слой, поглощающий в видимом диапазоне - именно это и составляет предмет настоящего изобретения. Необходимо отметить, что предыдущий уровень техники говорит об использовании таких слоев,которые поглощают в видимом диапазоне, в многослойных покрытиях, содержащих несколько функциональных слоев, в частности, заявка на международный патент WO 02/48065, которая относится к применению таких слоев, которые поглощают в видимом диапазоне, в многослойном покрытии, стойком к термической обработке типа моллирования/отпуска. Однако, из-за сложности многослойного покрытия и количества осаждаемого материала, эти многослойные покрытия, содержащие несколько функциональных слоев, являются более дорогостоящими при получении, чем многослойные покрытия, содержащие один функциональный слой. Кроме того, также из-за сложности этого многослойного покрытия, содержащего два функциональных слоя, концепция указанного выше документа не может непосредственно переноситься на конструирование многослойного покрытия, содержащего один функциональный слой. Одной из задач настоящего изобретения является осуществление устранения недостатков, известных из литературы, посредством разработки нового типа многослойного покрытия, содержащего один функциональный слой, это покрытие имеет низкое листовое сопротивление (а, следовательно, и низкое испускание), высокое пропускание света и относительно нейтральный цвет, в частности, при отражении на стороне многослойного покрытия (но также и на противоположной стороне, а именно, "на стороне подложки"), эти свойства предпочтительно поддерживаются в ограниченном диапазоне, подвергается ли многослойное покрытие одной или нескольким высокотемпературным термическим обработкам типа моллирования и/или отпуска, и/или отжига или нет. Другой важной задачей является создание многослойного покрытия, содержащего один функциональный слой, и такого, которое имеет низкое испускание, при этом по-прежнему имея низкое отражение света в видимом диапазоне и приемлемый цвет, в частности, при внешнем отражении для многослойного стеклопакета, в частности, вне красной области. Таким образом, одной из задач настоящего изобретения, в самом широком его смысле, является многослойный стеклопакет, как заявляется в п.1 или 2. Этот многослойный стеклопакет содержит по меньшей мере две подложки или по меньшей мере три подложки, соответственно, которые удерживаются вместе с помощью рамочной структуры, указанный стеклопакет обеспечивает разделение между внешним пространством и внутренним пространством, при этом между двумя подложками лежит по меньшей мере одна заполненная газом полость, одна подложка покрыта на внутренней лицевой стороне,находящейся в контакте с полостью, заполненной газом, тонкопленочным многослойным покрытием,имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности, слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере два диэлектрических слоя, указанный функциональный слой помещается между двумя диэлектрическими пленками. В соответствии с настоящим изобретением две диэлектрические пленки, каждая, содержат по меньшей мере один поглощающий слой, который помещается в каждой из двух диэлектрических пленок между двумя диэлектрическими слоями, весь поглощающий материал этих двух поглощающих слоев симметрично размещается на каждой стороне металлического функционального слоя. Предпочтительно одна подложка многослойного стеклопакета, содержащего по меньшей мере две подложки, или многослойного стеклопакета, содержащего по меньшей мере три подложки, покрыта на внутренней лицевой стороне, находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения. Термин "симметрично", как должно пониматься в настоящем изобретении, означает, что половина от общей толщины поглощающего материала поглощающего слоя или слоев многослойного покрытия находится в диэлектрической пленке, находящейся под металлическим функциональным слоем, и что другая половина от общей толщины поглощающего материала поглощающего слоя или слоев многослойного покрытия находится в диэлектрической пленке, находящейся над металлическим функциональным слоем. В контексте настоящего изобретения поглощающий материал, присутствующий в многослойном покрытии, иной, чем находится в пределах диэлектрических пленок, не принимается во внимание, когда интерпретируется слово "симметрично". Таким образом, необязательно присутствующие блокирующий слой или слои, которые находятся в контакте с функциональным слоем или вблизи него, не образуют части поглощающего материала, принимаемого во внимание, когда интерпретируется выражение "симметрично". Термин "пленка" в контексте настоящего изобретения должен, как понимается, означать, что внутри пленки может находиться один слой или несколько слоев различных материалов. Как обычно термин "диэлектрический слой", как понимается в настоящем изобретении, означает,что с точки зрения его природы материал является "неметаллическим", то есть не представляет собой металл. В контексте настоящего изобретения этот термин означает материал, имеющий во всем видимом диапазоне длин волн (от 380 нм до 780 нм) отношение n/k, равное или большее, чем 5. Термин "поглощающий материал", как понимается в настоящем изобретении, означает материал,имеющий во всем видимом диапазоне длин волн (от 380 нм до 780 нм) отношение п/к, находящееся в пределах между 0 и 5, исключая эти значения, и имеющий удельное электрическое сопротивление в объемном состоянии (как известно из литературы) больше, чем 10-5 Омсм. Напомним, что n обозначает действительную часть коэффициента преломления материала на данной длине волны, а k представляет собой мнимую часть коэффициента преломления на данной длине волны, отношение n/k вычисляется на одной и той же заданной длине волны как для n, так и для k. Внутри каждой диэлектрической пленки два диэлектрических слоя, между которыми заключен поглощающий слой, предпочтительно имеют одинаковую природу. Таким образом, композиция (стехиометрия) диэлектрических слоев является идентичной на каждой из сторон поглощающего слоя. В одном из конкретных вариантов настоящего изобретения по меньшей мере одна подложка имеет по меньшей мере на одной лицевой стороне, находящейся в контакте с полостью, заполненной газом,антиотражающую пленку, которая, по отношению к указанной заполненной газом полости, является противоположной тонкопленочному многослойному покрытию, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Этот вариант делает возможным достижение еще более высокой селективности, благодаря значительному увеличению пропускания света, и при уменьшении увеличения коэффициента пропускания солнечного излучения многослойного стеклопакета. В одном из конкретных вариантов настоящего изобретения по меньшей мере один поглощающий слой многослойного покрытия, а предпочтительно все поглощающие слои многослойного покрытия основываются на нитриде и, в частности, по меньшей мере один слой из этих слоев, а предпочтительно все эти слои основываются на нитриде ниобия NbN или по меньшей мере один слой из этих слоев, а предпочтительно все эти слои основываются на нитриде титана TiN. Поглощающий материал поглощающих слоев внутри диэлектрических пленок предпочтительно имеет толщину, находящуюся в пределах между 0,5 и 10 нм, включая эти значения, или даже между 2 и 8 нм, включая эти значения, с тем, чтобы поддерживать в многослойном стеклопакете пропускание света,равное или большее чем 25% или даже равное или большее чем 30%. Диэлектрический слой, который находится, по меньшей мере, внутри каждой диэлектрической пленки, как определено выше, имеет коэффициент преломления в пределах между 1,8 и 2,5, включая эти значения, или предпочтительно в пределах между 1,9 и 2,3, включая эти значения (коэффициенты преломления или показатели преломления, указанные в настоящем документе, измеряются при 550 нм, как обычно). В одном из конкретных вариантов осуществления указанные, находящиеся снизу диэлектрические пленки и находящиеся сверху диэлектрические пленки, каждая, содержат по меньшей мере один диэлектрический слой на основе нитрида кремния, необязательно легированного по меньшей мере одним другим элементом, таким как алюминий. В одном из конкретных вариантов осуществления настоящего изобретения каждый поглощающий слой помещается в диэлектрической пленке между двумя диэлектрическими слоями, которые, оба, основываются на нитриде кремния, необязательно легированном по меньшей мере одним другим элементом,таким как алюминий. В одном из конкретных вариантов осуществления конечный слой или внешнее покрытие находящейся снизу диэлектрической пленки, которое находится дальше всех от подложки, представляет собой смачивающий слой на основе оксида, в частности, слой на основе оксида цинка, необязательно легированного, по меньшей мере, одним другим элементом, таким как алюминий. В наиболее конкретном варианте осуществления находящаяся снизу диэлектрическая пленка содержит, по меньшей мере, один диэлектрический слой на основе нитрида, в частности, нитрида кремния и/или нитрида алюминия, и, по меньшей мере, один некристаллический согласующий слой, изготовленный из смешанного оксида, указанный согласующий слой находится в контакте с кристаллическим, находящимся сверху смачивающим слоем. Предпочтительно функциональный слой помещается непосредственно на нижней блокирующей пленке, размещенной между функциональным слоем и диэлектрической пленкой, находящейся под функциональным слоем, и/или функциональный слой осаждают непосредственно под верхней блокирующей пленкой, размещенной между функциональным слоем и диэлектрической пленкой, находящейся над функциональным слоем, и нижняя блокирующая пленка и/или верхняя блокирующая пленка содержит/содержат тонкий слой на основе никеля или титана, имеющий геометрическую толщину е, такую,что 0,2 нме 2,5 нм. Кроме того, нижняя блокирующая пленка и/или верхняя блокирующая пленка могут содержать по меньшей мере один тонкий слой на основе никеля или титана, присутствующего в металлической форме,если подложка, снабженная тонкопленочным многослойным покрытием, не подвергается термической обработке моллирования и/или отпуска после осаждения покрытия, этот слой является, по меньшей мере, частично окисленным, если подложка, снабженная тонкопленочным многослойным покрытием, подвергается по меньшей мере одной термической обработке моллирования и/или отпуска после осаждения многослойного покрытия. Этот тонкий слой нижней блокирующей пленки на основе никеля и/или тонкий слой верхней блокирующей пленки на основе никеля, когда указанный слой присутствует, предпочтительно находится/находятся в непосредственном контакте с функциональным слоем. В одном из конкретных вариантов осуществления конечный слой или внешнее покрытие находящейся сверху диэлектрической пленки, то есть слой, самый дальний от подложки, основывается на оксиде, предпочтительно осажденном субстехиометрически, и, в частности, основывается на оксиде титана(TiOx) или основывается на смешанном оксиде олова-цинка (SnZnOx) необязательно легированном другим элементом в количестве, самое большее, 10 мас.%. Многослойное покрытие может, таким образом, содержать внешнее покрытие, то есть защитный слой, предпочтительно осажденный субстехиометрически. Этот слой в основном стехиометрически окисляется после осаждения в многослойном покрытии. Этот защитный слой предпочтительно имеет толщину в пределах между 0,5 и 10 нм. Стеклопакет в соответствии с настоящим изобретением содержит по меньшей мере одну подложку,несущую многослойное покрытие в соответствии с настоящим изобретением, необязательно соединенную по меньшей мере с одной другой подложкой. Каждая подложка может быть прозрачной или окрашенной. В частности по меньшей мере одна из подложек может быть изготовлена из объемно окрашенного стекла. Выбор типа окрашивания будет зависеть от уровня пропускания света и/или от колориметрического внешнего вида, которые являются желательными для стеклопакета после завершения его получения. Стеклопакет в соответствии с настоящим изобретением может иметь ламинированную структуру, в частности структуру, объединяющую по меньшей мере две жесткие подложки типа стекла, по меньшей мере с одним листом термопластичного полимера для получения структуры типа: стекло/тонкопленочное многослойное покрытие/лист (листы)/стекло/заполненная газом полость/стеклянный лист. Полимер может, в частности, основываться на поливинилбутирале PVB, этилене-винилацетате EVA, полиэтилентерефталате PET или поливинилхлориде PVC. Подложки стеклопакета в соответствии с настоящим изобретением могут подвергаться термической обработке без повреждения тонкопленочного многослойного покрытия. Необязательно, указанные подложки могут подвергаться моллированию и/или отпуску. Предметом настоящего изобретения также является способ получения многослойного стеклопакета в соответствии с настоящим изобретением, содержащего по меньшей мере две подложки, которые удерживаются вместе с помощью рамочной структуры, указанный стеклопакет обеспечивает разделение между внешним пространством и внутренним пространством, при этом по меньшей мере одна заполненная газом полость лежит между двумя подложками, одна подложка покрыта на внутренней лицевой стороне,находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием,имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности, слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере два диэлектрических слоя, указанный функциональный слой помещается между двумя диэлектрическими пленками, две диэлектрические пленки, каждая, содержат по меньшей мере один поглощающий слой, который помещается в каждой диэлектрической пленке между двумя диэлектрическими слоями, поглощающий материал поглощающих слоев симметрично размещается на каждой стороне металлического функционального слоя. Когда два диэлектрических слоя, заключающих между собой поглощающий слой, осаждаются посредством реакционного напыления в присутствии азота и/или кислорода, тогда поглощающий слой,осажденный между этими двумя слоями, предпочтительно также осаждается в присутствии азота и/или кислорода, соответственно. Настоящее изобретение также относится к использованию тонкопленочного многослойного покрытия, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, содержащего один металлический функциональный слой, в частности, слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере один диэлектрический слой, указанный функциональный слой помещается между двумя диэлектрическими пленками и указанное тонкопленочное многослойное покрытие размещается на внут-4 022240 ренней лицевой стороне по меньшей мере одной подложки с получением многослойного стеклопакета в соответствии с настоящим изобретением, содержащего по меньшей мере две подложки, которые удерживаются вместе с помощью рамочной структуры, в этом стеклопакете заполненная газом полость лежит между двумя подложками. Преимущественно настоящее изобретение, таким образом, делает возможным получение тонкопленочного многослойного покрытия, содержащего один функциональный слой, имеющий в конфигурации многослойного стеклопакета и, в частности, в конфигурации двойного стеклопакета, высокую селективность (S1,40), низкое испускание (N3%) и эстетически привлекательный внешний вид (TLvis60%; внешнее RLvis25% или внешнее RLvis20%, или даже внешнее RLvis20%; и нейтральные цвета при внешнем отражении), при этом, к настоящему времени, это сочетание критериев может удовлетворяться только в многослойных покрытиях, содержащих два функциональных слоя. Многослойное покрытие, содержащее один функциональный слой в соответствии с настоящим изобретением, требует меньших затрат на получение, чем многослойное покрытие, содержащее два функциональных слоя, имеющее сходные характеристики (TLvis, RLvis и нейтральные цвета при внешнем отражении). Также, преимущественно, настоящее изобретение предусматривает многослойное покрытие, содержащее один функциональный слой с поглощающими слоями, для которого нет необходимости уделять внимание его ориентации: многослойное покрытие может быть размещено независимо от того, на какой именно внутренней лицевой стороне многослойного стеклопакета оно размещается (например, не важно, находится ли оно на лицевой стороне 2 или на лицевой стороне 3 обычного двойного стеклопакета). Детали и преимущественные особенности настоящего изобретения будут ясны из следующих неограничивающих примеров, иллюстрируемых с помощью прилагаемых фигур, где показано на фиг. 1 - многослойное покрытие, содержащее один функциональный слой в соответствии с предыдущим уровнем техники, функциональный слой снабжен нижней блокирующей пленкой и верхней блокирующей пленкой; на фиг. 2 и 3 - два решения для двойных стеклопакетов, содержащих многослойное покрытие, содержащее один функциональный слой; на фиг. 4 - многослойное покрытие, содержащее один функциональный слой в соответствии с настоящим изобретением, функциональный слой снабжен нижней блокирующей пленкой и верхней блокирующей пленкой; и на фиг. 5 и 6 - два решения для тройных стеклопакетов, содержащих многослойное покрытие, содержащее один функциональный слой. На этих фигурах пропорции между толщинами различных слоев или различных элементов не учитываются строго, чтобы их было легче изучать. На фиг. 1 изображена структура многослойного покрытия, содержащего один функциональный слой, известный из литературы, осажденный на подложку 10, 30 из прозрачного стекла, в которых один функциональный слой 140, в частности слой на основе серебра или металлического сплава, содержащего серебро, помещается между двумя диэлектрическими пленками, а именно между находящейся ниже диэлектрической пленкой 120, лежащей под функциональным слоем 140 в направлении подложки 10, 30, и находящейся выше диэлектрической пленкой 160, лежащей выше функционального слоя 140 на противоположной стороне на подложке 10, 30. Каждая из этих двух диэлектрических пленок 120, 160 содержит по меньшей мере два диэлектрических слоя 122, 126, 128; 162, 166, 168. Необязательно, с одной стороны, функциональный слой 140 может осаждаться на нижнюю блокирующую пленку 130, размещенную между находящейся ниже диэлектрической пленкой 120 и функциональным слоем 140, а, с другой стороны, функциональный слой 140 может осаждаться непосредственно под верхней блокирующей пленкой 150, размещенной между функциональным слоем 140 и находящейся выше диэлектрической пленкой 160. Эта диэлектрическая пленка 160 может заканчиваться в необязательном защитном слое 168, в частности, в слое на основе оксида, в частности, оксида с субстехиометрическим количеством кислорода. Когда многослойное покрытие, содержащее один функциональный слой, используется в многослойном стеклопакете 100 со структурой двойного стеклопакета, этот стеклопакет содержит две подложки 10, 30, которые удерживаются вместе с помощью рамочной структуры 90 и отделены друг от друга с помощью заполненной газом полости 15. Стеклопакет, таким образом, обеспечивает разделение между внешним пространством ES и внутренним пространством IS. Многослойное покрытие может позиционироваться на лицевой стороне 2 (на листе стекла, самом дальнем от внешнего пространства вокруг здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости) или на лицевой стороне 3 (на листе, ближайшем к внутреннему пространству здания, рас-5 022240 сматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости). На фиг. 2 и 3 показано позиционирование (направление падения солнечного излучения, поступающего в здание, иллюстрируется с помощью двусторонней стрелки), соответственно: на лицевой стороне 2 тонкопленочного многослойного покрытия 14, позиционированного на внутренней лицевой стороне 11 подложки 10, находящейся в контакте с заполненной газом полостью 15, другая лицевая сторона 9 подложки 10 находится в контакте с внешним пространством ES; и на лицевой стороне 3 тонкопленочного многослойного покрытия 26, позиционированного на внутренней лицевой стороне 29 подложки 30, находящейся в контакте с полостью 15, заполненной газом, другая лицевая сторона 31 подложки 30 находится в контакте с внутренним пространством IS. Однако в этой структуре двойного стеклопакета может также предусматриваться, чтобы одна из подложек имела ламинированную структуру; однако их нельзя перепутать, поскольку в такой структуре нет заполненной газом полости. Кроме того, может быть сформулировано условие, хотя это и не иллюстрируется, чтобы по меньшей мере одна подложка 10, 30 содержала по меньшей мере на одной лицевой стороне 11 (в случае фиг. 3) или на лицевой стороне 29 (в случае фиг. 2), находящейся в контакте с заполненной газом полостью 15, указанная подложка не имеет тонкопленочного многослойного покрытия, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, антиотражающую пленку, которая по отношению к указанной заполненной газом полости 15 является противоположной тонкопленочному многослойному покрытию 14 (в случае фиг. 2) и тонкопленочному многослойному покрытию 26 (в случае фиг. 3), имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Вставка антиотражающей пленки в структуру двойного стеклопакета обеспечивает создание возможности для получения высокого пропускания света и высокого коэффициента пропускания солнечного излучения. Осуществляют серию из трех примеров, каждый пример нумеруется как 1-3. В соответствии с концепцией заявки на международный патент WO 2007/101964, находящаяся снизу диэлектрическая пленка 120 может содержать диэлектрический слой 122 на основе нитрида кремния и, по меньшей мере, один некристаллический согласующий слой 126, полученный из смешанного оксида, в данном случае смешанного оксида цинка-олова, который в настоящем документе легируется сурьмой (указанный оксид осаждается с использованием металлической мишени, имеющей соответствующие массовые отношения Zn:Sn:Sb, равные 65:34:1), указанный согласующий слой 126 находится в контакте с находящимся сверху смачивающим слоем 128. В этом многослойном покрытии смачивающий слой 128, изготовленный из оксида цинка, легированного алюминием ZnO:Al (осаждают с использованием металлической мишени, состоящей из цинка,легированного 2 мас.% алюминия), делает возможным улучшение кристаллизации серебра, увеличивая тем самым его проводимость; этот эффект усиливается посредством использования согласующегося слоя из аморфного SnZnOx:Sb, который улучшает рост ZnO, а следовательно, рост серебра. Находящаяся сверху диэлектрическая пленка 160 может содержать по меньшей мере один диэлектрический слой 162, полученный из оксида цинка, легированного алюминием ZnO:Al (осаждают с использованием металлической мишени, состоящей из цинка, легированного 2% масс. алюминия), и диэлектрический слой 166 на основе нитрида кремния. Слои 122, 166 нитрида кремния представляют собой слои Si3N4 и осаждаются с использованием металлической мишени, легированной 8 мас.% алюминия. Эти многослойные покрытия также имеют то преимущество, что они могут подвергаться отпуску,то есть, так сказать, они могут выдерживать термическую обработку отпуска, и их оптические свойства мало изменяются при осуществлении этой термической обработки. Для всех примеров вышеприведенные условия для осаждения слоев представляют собой: Таким образом, осажденные слои могут группироваться в три категории:i) слои, изготовленные из диэлектрического материала, имеющего во всем видимом диапазоне длин волн отношение n/k больше, чем 5: Si3N4, SnZnO, ZnO;ii) слои, изготовленные из поглощающего материала, имеющего во всем видимом диапазоне длин волн такое отношение n/k, что 0n/k5, и удельное электрическое сопротивление в объемном состоянии больше, чем 10-5 Омсм: NbN;iii) металлические функциональные слои, изготовленные из материала, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения: Ag. Обнаружено, что серебро также имеет отношение n/k во всем видимом диапазоне длин волн такое,что 0n/k5, но его удельное электрическое сопротивление в объемном состоянии меньше, чем 10-5 Омсм. Также обнаружено, что материалы Ti, NiCr, олово и Nb могут составлять слои, изготовленные из поглощающего материала, в соответствии с определением, приведенным выше. Для всех примеров, далее, тонкопленочное многослойное покрытие осаждается на подложке, изготовленной из прозрачного силикатного стекла с толщиной 4 мм, торговое наименование Planilux, поставляется Saint-Gobain. Для этих подложекR показывает листовое сопротивление многослойного покрытия в ом на квадратный сантиметр;TL показывает пропускание света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65;aT и bT показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65;Rc показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне подложки, покрытой тонкопленочным многослойным покрытием; ас и bc показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на покрытой стороне подложки;Rg показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на чистой стороне подложки; иag и bg показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на чистой стороне подложки. Кроме того, для этих примеров, во всех случаях, где к подложке применяется термическая обработка, она представляет собой обработку отжига, осуществляемую в течение примерно 6 мин при температуре примерно 620 С, после чего подложку охлаждают с помощью воздуха из окружающей среды (примерно при 20 С), с тем, чтобы моделировать термическую обработку моллирования или отпуска. Кроме того, для этих примеров, когда подложка, несущая многослойное покрытие, встраивается в двойной стеклопакет, он имеет структуру 4-16-4 (90% Ar), то есть это две стеклянные подложки - каждая с толщиной 4 мм, которые разделены заполненной газом полостью толщиной 16 мм, газ состоит из 90% аргона и 10% воздуха. Для всех указанных выше примеров в этой конфигурации двойного стеклопакета возможно получение коэффициента U или коэффициента K, вычисленного в соответствии со стандартом EN 673, равного примерно 1,1 Втм-2K-1 (то есть коэффициента теплопередачи через стеклопакет, обозначающего количество тепла, проходящего через подложку в стационарном состоянии через единичную площадь и для единичной разности температур между лицевой стороной стеклопакета, находящейся в контакте с внешним пространством, и лицевой стороной стеклопакета, находящейся в контакте с внутренним пространством). Для этих двойных стеклопакетов:SF показывает коэффициент пропускания солнечного излучения, то есть отношение, в процентах,общей солнечной энергии, поступающей в комнату через стеклопакет, к общему падающему солнечному излучению;S показывает селективность, соответствующую отношению пропускания света TL в видимом диапазоне к коэффициенту пропускания солнечного излучения SF, так что S=TLvis/SF;TL показывает пропускание света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65;aT и bT показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65;Re показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне, повернутой в направлении внешнего пространства ES; ае и be показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на стороне, повернутой в направлении внешнего пространстваRi показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне, повернутой в направлении внутреннего пространства IS; иai и bi показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на стороне, повернутой в направлении внутреннего пространства IS. Пример 1 осуществляют в соответствии со структурой покрытия, иллюстрируемой на фиг. 1, без поглощающего слоя в соответствии с настоящим изобретением, а также без необязательного защитного слоя 168 и нижней блокирующей пленки 130. Таблица 1, ниже, иллюстрирует геометрические или физические толщины (а не оптические толщины) для каждого из слоев примера 1 в нанометрах. Таблица 1 Таблица 2, ниже, приводит главные оптические и энергетические характеристики этого примера 1,когда рассматривается только сама подложка 10/30 перед термической обработкой, когда рассматривается только сама подложка 10'/30' после термической обработки и когда эти подложки устанавливаются,как двойной стеклопакет, на лицевой стороне 2, F2, как на фиг. 2, и на лицевой стороне 3, F3, как на фиг. 3, соответственно. Для двух строк F2 верхняя строка показывает данные, полученные с помощью подложки 10, а нижняя строка показывает данные, полученные с помощью подложки 10', которая подвергается термической обработке. Подобным же образом, для двух строк F3, верхняя строка показывает данные, полученные с помощью подложки без термической обработки (которая, следовательно, представляет собой подложку 30), а нижняя строка показывает данные, полученные с помощью подложки, которая подвергается термической обработке (которая затем становится подложкой 30'). Таблица 2 Таким образом, как можно увидеть в табл. 2, пропускание света TL в видимом диапазоне стеклопакета составляет примерно 65%, и цвет при внешнем отражении является относительно нейтральным. Однако внешнее отражение света Re не является полностью удовлетворительным в том смысле, что оно может выглядеть слишком высоким как на лицевой стороне 2, так и на лицевой стороне 3, и по этой причине является желательным уменьшение его до величины, равной или меньшей чем 20%, или даже до величины, равной или меньшей чем 15%, без изменения других параметров и, в частности, параметров цвета. Примеры, пронумерованные 2 и 3, осуществляют затем на основе многослойного покрытия, иллюстрируемого на фиг. 4, посредством вставки в покрытие одного поглощающего слоя (или нескольких поглощающих слоев), полученных из нитрида ниобия NbN. Таблица 3, ниже, иллюстрирует геометрические толщины для каждого из слоев этих примеров в нанометрах. Таблица 3 Таким образом, примеры 2 и 3 являются, по существу, такими же, как пример 1, за исключением того, что диэлектрические слои 122 и 166 разделяются на две части по существу одинаковой толщины(122/124 и 164/166, соответственно), и при этом поглощающий слой 123, 165 вставляется каждый раз между этими двумя слоями, то есть по существу в середину слоев 122 и 166 по примеру 1. Кроме того, поглощающий материал поглощающих слоев помещается симметрично в находящуюся снизу пленку 120 (то есть между несущей подложкой и функциональным слоем 140) и в находящуюся сверху пленку 160 (то есть на функциональный слой 140, на стороне, противоположной несущей подложке): два поглощающих слоя 123 и 165 имеют одинаковую физическую толщину; оба они изготовлены из одинакового материала и осаждаются при одинаковых условиях. Таблица 4 ниже приводит главные оптические и энергетические характеристики примеров 2 и 3, когда рассматривается только сама подложка без термической обработки и когда указанная подложка устанавливается, как двойной стеклопакет, либо на лицевой стороне 2, как на фиг. 2, либо на лицевой стороне 3, как на фиг. 3, соответственно. Таблица 4 Как можно увидеть в табл. 4, внешнее отражение света Re является достаточно удовлетворительным, поскольку оно имеет значение примерно 15%. Оно ниже, чем для примера 1. Кроме того, цвет, видимый снаружи, слегка отличается от цвета примера 1 и остается нейтральным,подвергается ли многослойное покрытие термической обработке или нет. В частности, листовое сопротивление для многослойных покрытий в соответствии с настоящим изобретением до и после термической обработки всегда составляет меньше чем 4 ом. Примеры 2 и 3 показывают, что возможно объединять высокую селективность, низкое испускание и низкое внешнее отражение света с многослойным покрытием, содержащим один металлический функциональный слой из серебра, в то же время по-прежнему поддерживая соответствующий эстетичный внешний вид (TL больше чем 60%, и цвета при отражении являются нейтральными). В дополнение к этому, как отражение света RL, так и пропускание света TL измеряют при освещении стандартным излучателем D65, и цвета при отражении а и b в системе LAB, измеренные при освещении стандартным излучателем D65, на стороне подложки, не изменяются сколько-нибудь значительно при осуществлении термической обработки. Сравнивая оптические и энергетические характеристики до термической обработки с этими же характеристиками после термической обработки, не наблюдают большой деградации. Кроме того, механическая прочность многослойного покрытия в соответствии с настоящим изобретением является очень хорошей. Кроме того, общая химическая стойкость этого покрытия в целом является хорошей. Когда многослойное покрытие, содержащее один функциональный слой, используется в многослойном стеклопакете 100 со структурой тройного стеклопакета, этот стеклопакет содержит три подложки 10, 20, 30, которые удерживаются вместе с помощью рамочной структуры 90 и разделяются попарно с помощью заполненной газом полости 15, 25, соответственно. Таким образом, стеклопакет обеспечивает разделение между внешним пространством ES и внутренним пространством IS. Многослойное покрытие может позиционироваться на лицевой стороне 2 (на стеклянном листе, самом дальнем от внешней стороны здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости) или на лицевой стороне 5 (на листе, ближайшем к внутреннему пространству здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости). На фиг. 5 и 6 показано позиционирование, соответственно: на лицевой стороне 2 тонкопленочного многослойного покрытия 14, расположенного на внутренней лицевой стороне 11 подложки 10, находящейся в контакте с заполненной газом полостью 15, другая лицевая сторона 9 подложки 10 находится в контакте с внешним пространством ES; и на лицевой стороне 5 тонкопленочного многослойного покрытия 26, расположенного на внутренней лицевой стороне 29 подложки 30, находящейся в контакте с заполненной газом полостью 25, другая лицевая сторона 31 подложки 30 находится в контакте с внутренним пространством IS. Однако можно также предусмотреть, чтобы в этой структуре тройного стеклопакета одна из подложек имела ламинированную структуру. Однако перепутать их невозможно, поскольку в такой структуре нет заполненной газом полости. Кроме того, может быть сформулировано условие, чтобы по меньшей мере одна подложка 10, 20,30 содержала по меньшей мере на одной лицевой стороне 11, 19, 21, 29, находящейся в контакте с заполненной газом полостью 15, 25, антиотражающую пленку 18, 22, которая по отношению к указанной заполненной газом полости 15, 25 является противоположной тонкопленочному многослойному покрытию 14, 26, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Таким образом, на фиг. 6 представлен случай, в котором центральная подложка 20 тройного стеклопакета содержит на ее лицевой стороне 21, которая находится в контакте с заполненной газом полостью 25, антиотражающую пленку 22, которая по отношению к указанной заполненной газом полости 25 является противоположной тонкопленочному многослойному покрытию 26, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Разумеется, если в контексте осуществления настоящего изобретения тонкопленочное многослойное покрытие 14, имеющее отражающие свойства для инфракрасного и/или для солнечного излучения,позиционируется на лицевой стороне 11 подложки 10, тогда имеется лицевая сторона 19 центральной подложки 20 тройного стеклопакета, которая находится в контакте с заполненной газом полостью 15,которая содержит антиотражающую пленку 18, которая, по отношению к указанной заполненной газом полости 15, является противоположной тонкопленочному многослойному покрытию 14. В обоих этих случаях может также быть сформулировано условие, чтобы другая лицевая сторона центральной подложки 20 тройного стеклопакета имела антиотражающую пленку, как иллюстрируется для первого из этих двух случаев на фиг. 6. Такая вставка одной антиотражающей пленки (или нескольких антиотражающих пленок) в структуру тройного стеклопакета делает возможным получение высокого пропускания света и высокого коэффициента пропускания солнечного излучения и, в конце концов, пропускания света и коэффициента пропускания солнечного излучения, которые сходны с параметрами двойного стеклопакета с улучшенной теплоизоляцией. Настоящее изобретение описывается выше в качестве примера. Разумеется, специалист в данной области способен получить различные альтернативные формы настоящего изобретения, не отклоняясь при этом от рамок патента, как определяется формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойный стеклопакет (100), содержащий две подложки (10, 30), которые удерживаются вместе с помощью рамочной структуры (90), причем стеклопакет обеспечивает разделение между внешним пространством (ES) и внутренним пространством (IS), в котором одна заполненная газом полость(15) расположена между двумя подложками, при этом одна подложка (10, 30) покрыта на внутренней стороне (11, 29), находящейся в контакте с заполненной газом полостью (15), тонкопленочным многослойным покрытием (14, 26), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, причем покрытие содержит один металлический функциональный слой (140), в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки(120, 160), каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162, 166), причем функциональный слой (140) расположен между двумя диэлектрическими пленками(120, 160), отличающийся тем, что каждая из двух диэлектрических пленок (120, 160) содержит по меньшей мере один поглощающий слой (123, 165) между двумя диэлектрическими слоями (122, 126; 162,166), при этом общая толщина поглощающих слоев, расположенных в диэлектрической пленке под функциональным слоем, равна общей толщине поглощающих слоев, расположенных в диэлектрической пленке над функциональным слоем, и поглощающий материал указанного по меньшей мере одного поглощающего слоя имеет в диапазоне длин волн от 380 до 780 нм отношение n/k, находящееся в пределах между 0 и 5, исключая эти значения, и удельное объемное электрическое сопротивление более 10-5 Омсм. 2. Многослойный стеклопакет (100), содержащий по меньшей мере три подложки (10, 20, 30), которые удерживаются вместе с помощью рамочной структуры (90), причем стеклопакет обеспечивает разделение между внешним пространством (ES) и внутренним пространством (IS), в котором по меньшей мере две заполненные газом полости (15, 25) - каждая расположена между двумя подложками, причем одна подложка (10, 30) покрыта на внутренней стороне (11, 29), находящейся в контакте с заполненной газом полостью (15, 25), тонкопленочным многослойным покрытием (14, 26), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, при этом другая сторона (9, 31) указанной подложки (10, 30) находится в контакте либо с внешним пространством (ES), либо с внутренним пространством (IS), при этом указанное покрытие содержит один металлический функциональный слой(140), в частности, слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки (120, 160), каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162, 166), указанный функциональный слой (140) размещен между двумя диэлектрическими пленками (120, 160), отличающийся тем, что каждая из двух диэлектрических пленок(120, 160) содержит по меньшей мере один поглощающий слой (123, 165) между двумя диэлектрическими слоями (122, 126; 162, 166), при этом общая толщина поглощающих слоев, расположенных в диэлектрической пленке под функциональным слоем, равна общей толщине поглощающих слоев, расположенных в диэлектрической пленке над функциональным слоем, и поглощающий материал указанного по меньшей мере одного поглощающего слоя имеет в диапазоне длин волн от 380 до 780 нм отношение n/k,находящееся в пределах между 0 и 5, исключая эти значения, и удельное объемное электрическое сопротивление более 10-5 Омсм. 3. Многослойный стеклопакет (100) по п.1 или 2, отличающийся тем, что по меньшей мере одна подложка (10, 20, 30) имеет по меньшей мере на одной стороне (11, 19, 21, 29), находящейся в контакте с заполненной газом полостью (15, 25), антиотражающую пленку (18, 22), которая по отношению к указанной заполненной газом полости (15, 25) является противоположной тонкопленочному многослойному покрытию (14, 26), имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. 4. Многослойный стеклопакет (100) по любому из пп.1-3, отличающийся тем, что по меньшей мере один поглощающий слой (123, 165), а предпочтительно все поглощающие слои, основываются на нитриде и в частности основываются на нитриде ниобия NbN или на нитриде титана TiN. 5. Многослойный стеклопакет (100) по любому из пп.1-4, отличающийся тем, что общая толщина поглощающих слоев (123, 165) находится в пределах между 0,5 и 10 нм, включая эти значения, или даже в пределах между 2 и 8 нм, включая эти значения. 6. Многослойный стеклопакет (100) по любому из пп.1-5, отличающийся тем, что находящиеся снизу диэлектрические пленки (120) и находящиеся сверху диэлектрические пленки (160), каждая, содержат по меньшей мере один диэлектрический слой (122, 166) на основе нитрида кремния, необязательно легированного по меньшей мере одним другим элементом, таким как алюминий. 7. Многослойный стеклопакет (100) по любому из пп.1-6, отличающийся тем, что каждый поглощающий слой (123, 165) размещен в диэлектрической пленке между двумя диэлектрическими слоями(122, 124; 164, 166), которые оба основываются на нитриде кремния, необязательно легированном по меньшей мере одним другим элементом, таким как алюминий. 8. Многослойный стеклопакет (100) по любому из пп.1-7, отличающийся тем, что функциональный слой (140) размещен непосредственно на нижней блокирующей пленке (130), размещенной между функциональным слоем (140) и диэлектрической пленкой (120), находящейся под функциональным слоем,и/или функциональный слой (140) осаждают непосредственно под верхней блокирующей пленкой (150),размещенной между функциональным слоем (140), и диэлектрической пленкой (160), находящейся над функциональным слоем, при этом нижняя блокирующая пленка (130) и/или верхняя блокирующая пленка (150) содержит/содержат тонкий слой на основе никеля или титана, имеющий физическую толщину е' такую, что 0,2 нме'2,5 нм. 9. Многослойный стеклопакет (100) по любому из пп.1-8, отличающийся тем, что конечный слой или внешнее покрытие (168) расположенной сверху диэлектрической пленки (160), то есть слой, самый дальний от подложки, основывается на оксиде, предпочтительно осажденном субстехиометрически и, в частности, основывается на оксиде титана (TiOx) или на смешанном оксиде олова-цинка (SnZnOx). 10. Способ получения многослойного стеклопакета (100) по любому из пп.1-9, в котором по меньшей мере две подложки (10, 30) удерживают вместе с помощью рамочной структуры (90) для обеспечения разделения между внешним пространством (ES) и внутренним пространством (IS), при этом по меньшей мере одну заполненную газом полость (15) размещают между двумя подложками, причем одну подложку (10, 30) покрывают на внутренней стороне (11, 29), находящейся в контакте с заполненной газом полостью (15), тонкопленочным многослойным покрытием (14, 26), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, при этом покрытие содержит один металлический функциональный слой (140), в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки (120, 160), причем каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 164, 168), при этом указанный функциональный слой (140) размещают между двумя диэлектрическими пленками (120, 160), отличающийся тем,что каждая из двух диэлектрических пленок (120, 160) содержит по меньшей мере один поглощающий слой (123, 165) между двумя диэлектрическими слоями (122, 126; 162, 166), при этом общая толщина поглощающих слоев, расположенных в диэлектрической пленке под функциональным слоем, равна общей толщине поглощающих слоев, расположенных в диэлектрической пленке над функциональным слоем, и поглощающий материал указанного по меньшей мере одного поглощающего слоя имеет в диапазоне длин волн от 380 до 780 нм отношение n/k, находящееся в пределах между 0 и 5, исключая эти значения, и удельное объемное электрическое сопротивление более 10-5 Омсм.
