Кабельный лоток

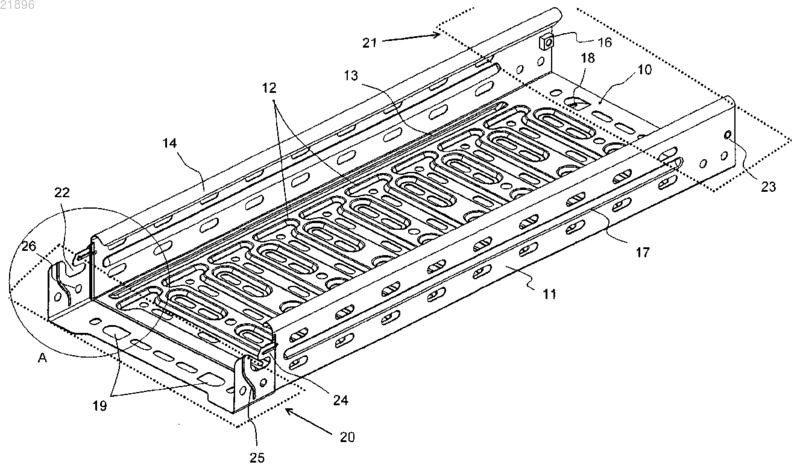

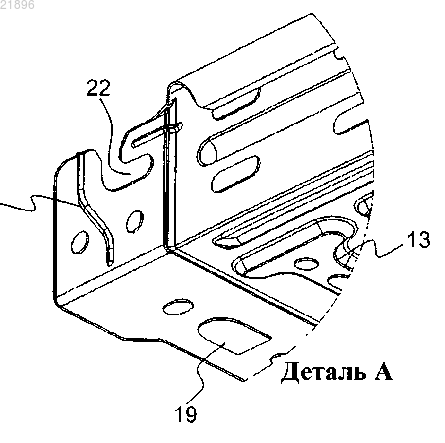

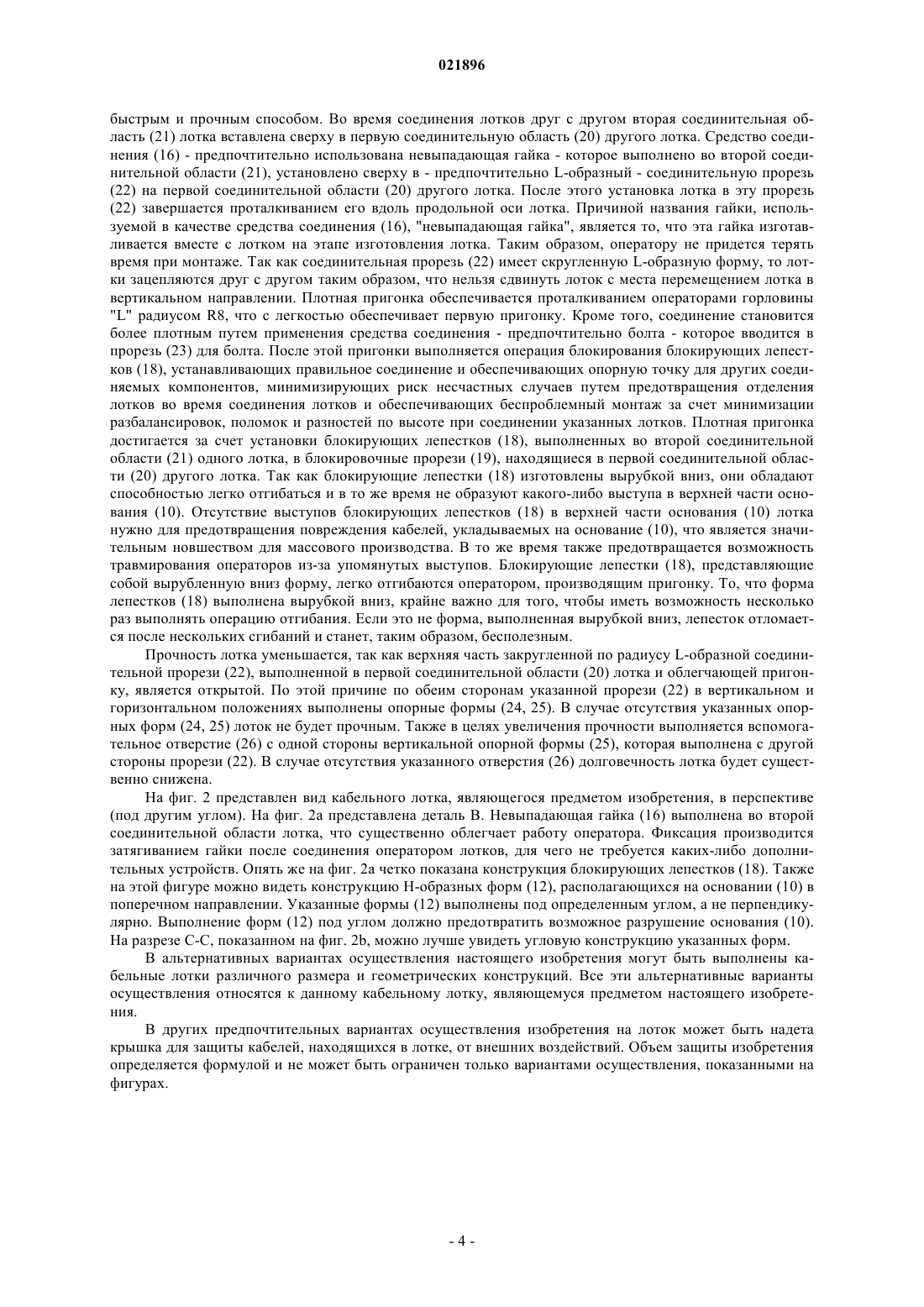

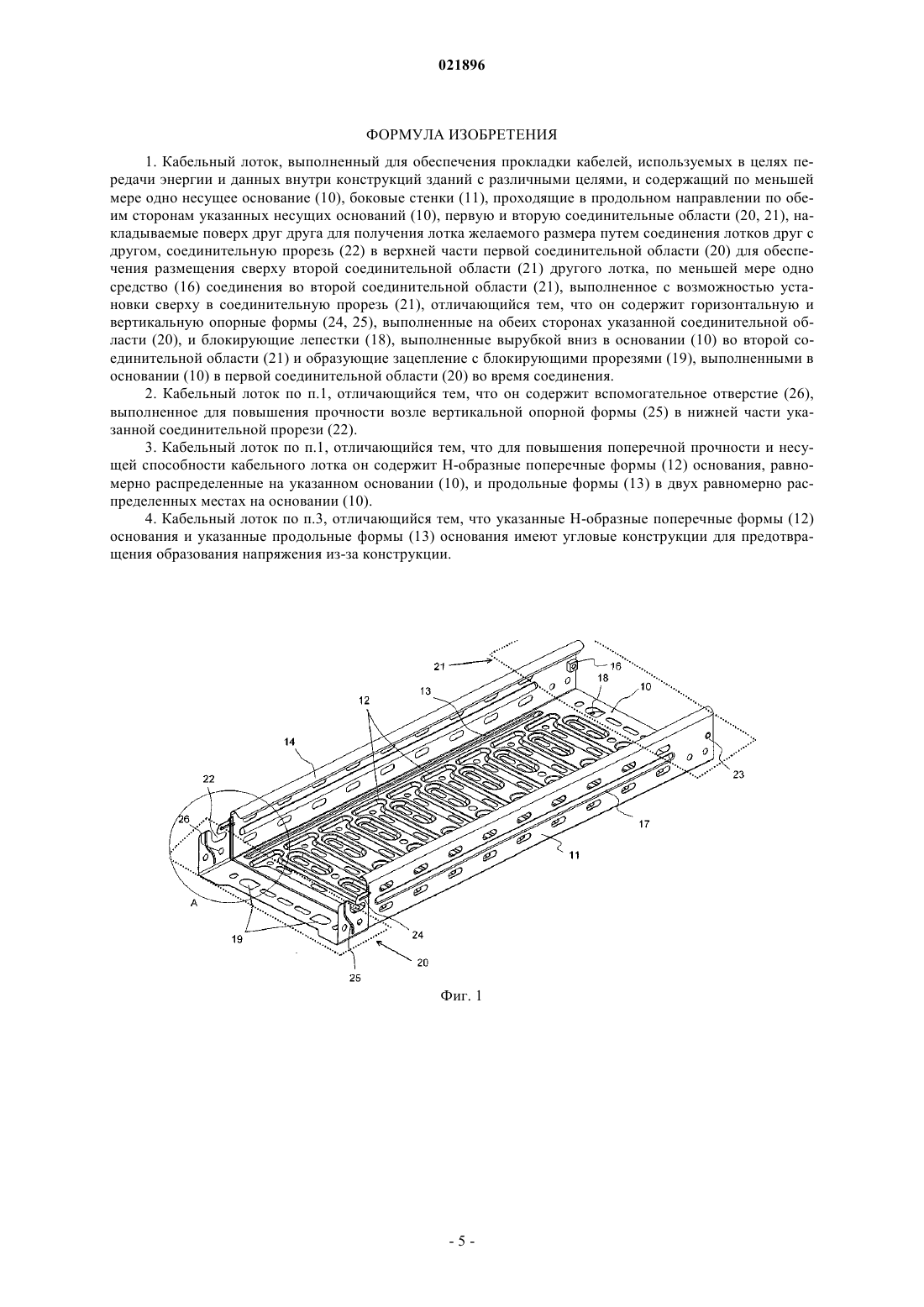

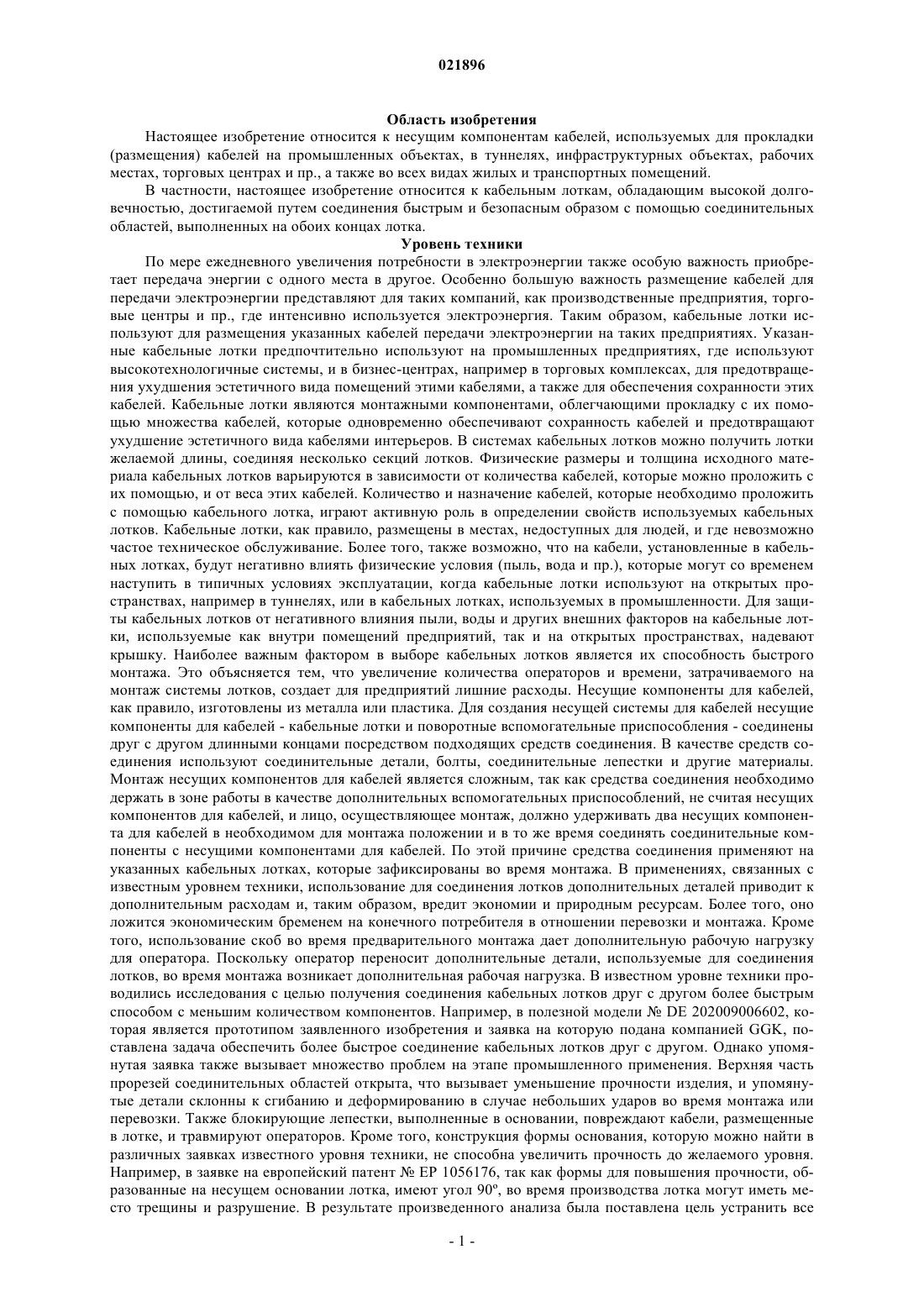

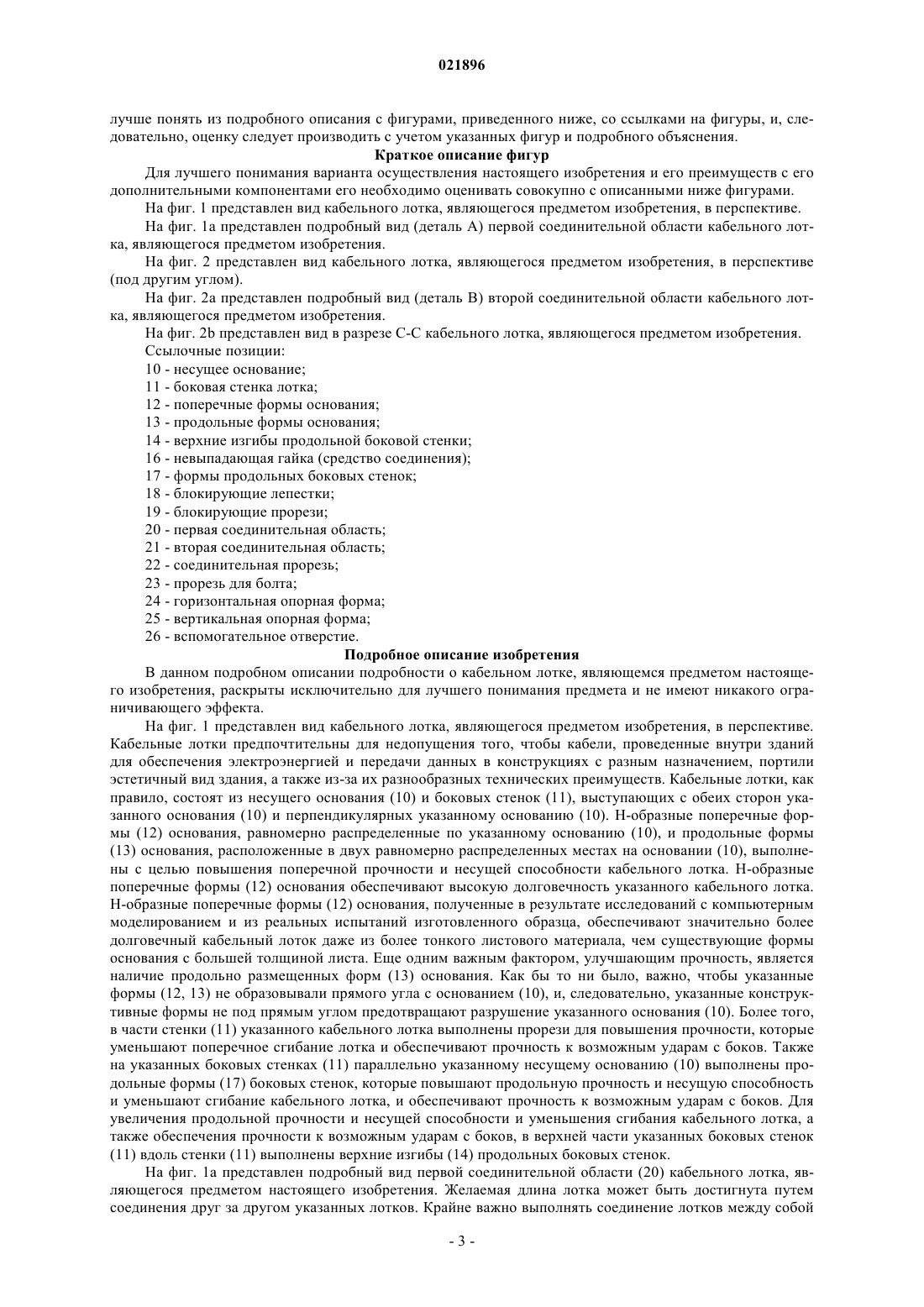

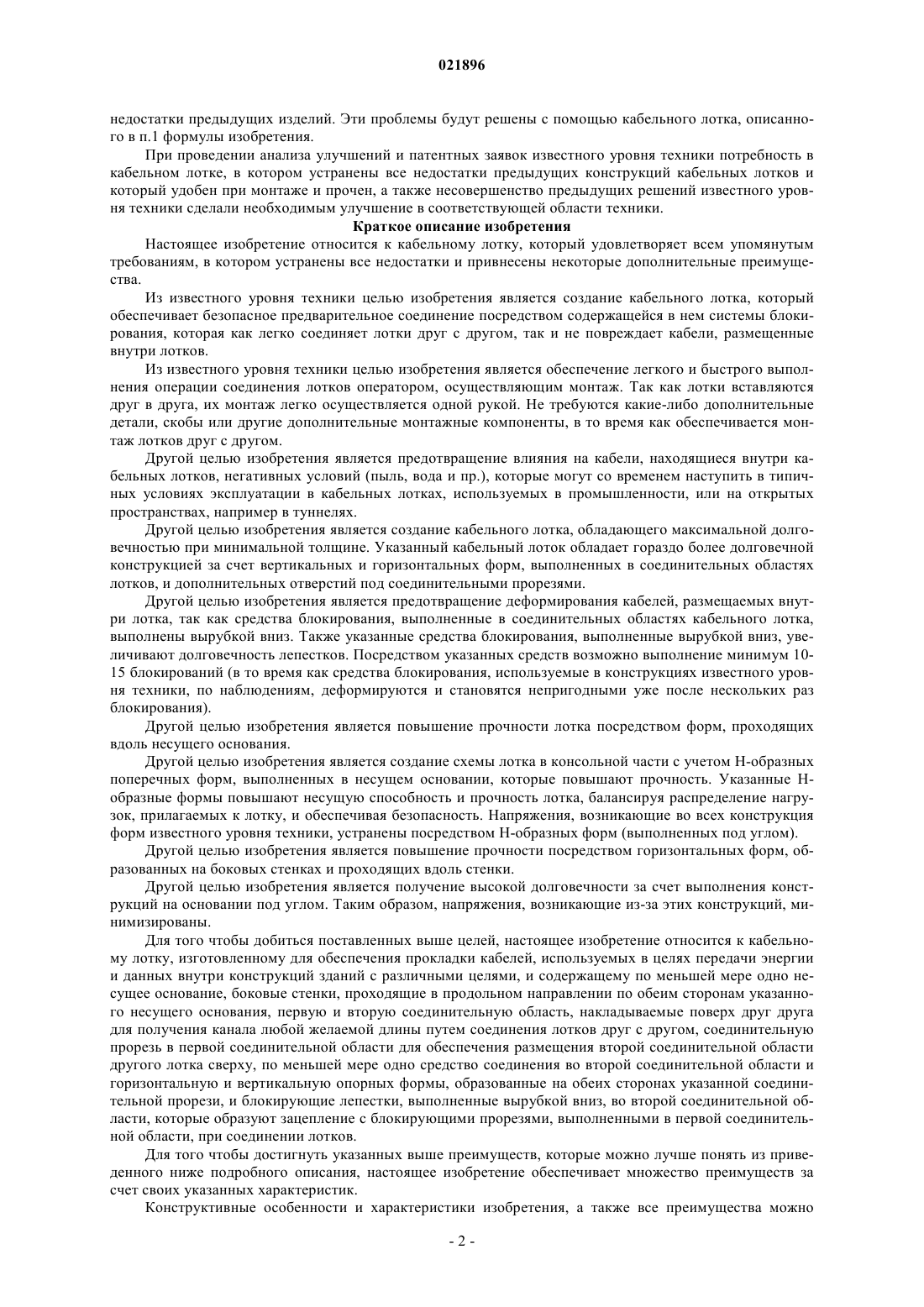

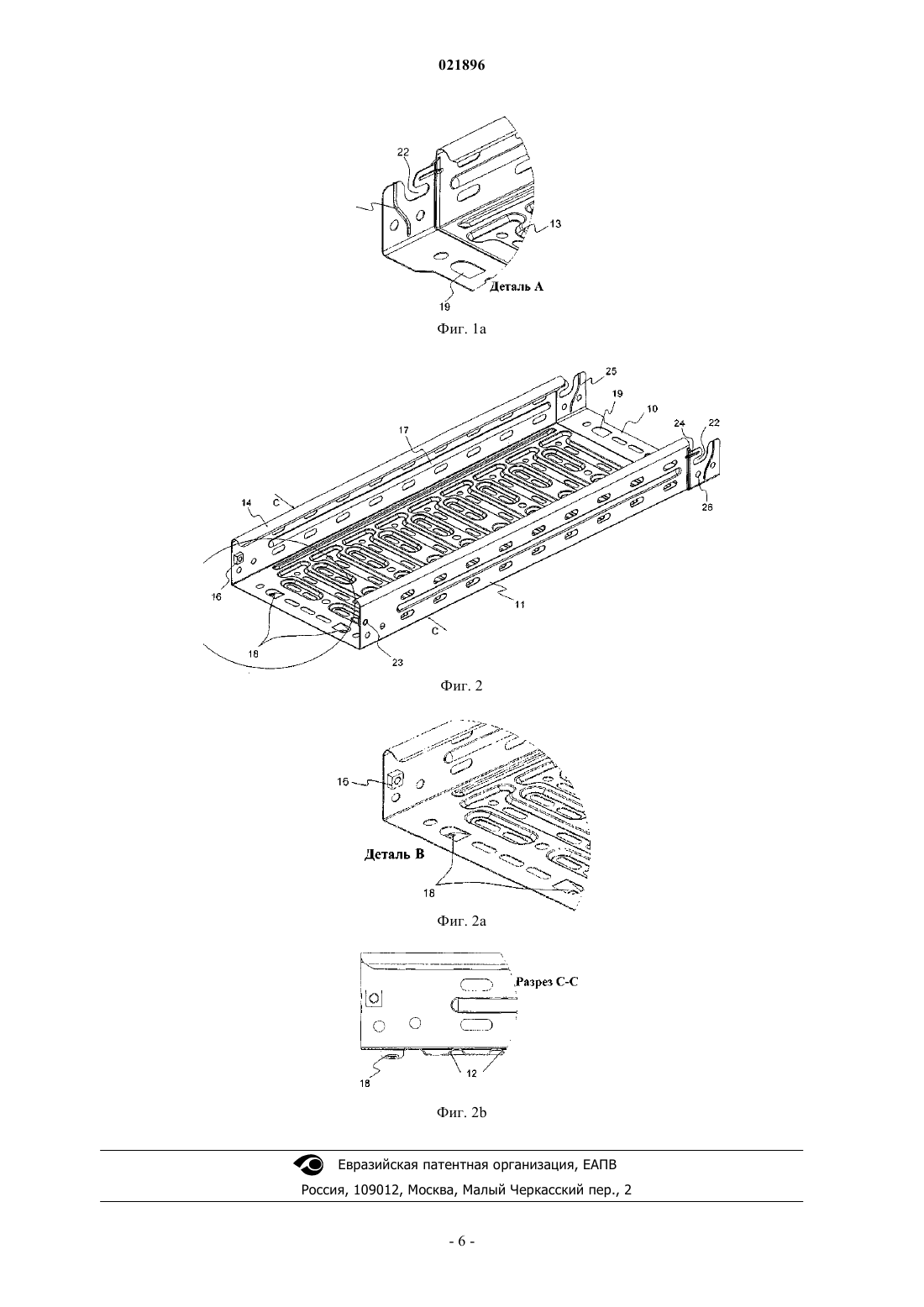

Настоящее изобретение относится к кабельному лотку, выполненному для обеспечения прокладки кабелей, используемых в целях передачи энергии и данных внутри конструкций зданий с различными целями, и состоящему из по меньшей мере одного несущего основания (10), боковых стенок (11), проходящих в продольном направлении по обеим сторонам указанных несущих оснований (10), первой и второй соединительных областей (20, 21), накладываемых поверх друг друга для образования канала желаемого размера путем соединения каналов друг с другом,соединительной прорези (22) в первой соединительной области (20), обеспечивающего размещения сверху второй соединительной области (21) другого канала, по меньшей мере одного средства соединения (16) во второй соединительной области (21) и горизонтальной и вертикальной опорных форм (24, 25), выполненных на обеих сторонах указанной соединительной прорези (22), и блокирующих лепестков (18), выполненных вырубкой вниз во второй соединительной области (21) и образующих зацепление с блокирующими прорезями (19) первой соединительной области (20) во время соединения.(71)(73) Заявитель и патентовладелец: КИРАЧ МЕТАЛ ЮРЮНЛЕРИ САН. ВЕ ТИДЖ. ЛТД. ШТИ. (TR) Область изобретения Настоящее изобретение относится к несущим компонентам кабелей, используемых для прокладки(размещения) кабелей на промышленных объектах, в туннелях, инфраструктурных объектах, рабочих местах, торговых центрах и пр., а также во всех видах жилых и транспортных помещений. В частности, настоящее изобретение относится к кабельным лоткам, обладающим высокой долговечностью, достигаемой путем соединения быстрым и безопасным образом с помощью соединительных областей, выполненных на обоих концах лотка. Уровень техники По мере ежедневного увеличения потребности в электроэнергии также особую важность приобретает передача энергии с одного места в другое. Особенно большую важность размещение кабелей для передачи электроэнергии представляют для таких компаний, как производственные предприятия, торговые центры и пр., где интенсивно используется электроэнергия. Таким образом, кабельные лотки используют для размещения указанных кабелей передачи электроэнергии на таких предприятиях. Указанные кабельные лотки предпочтительно используют на промышленных предприятиях, где используют высокотехнологичные системы, и в бизнес-центрах, например в торговых комплексах, для предотвращения ухудшения эстетичного вида помещений этими кабелями, а также для обеспечения сохранности этих кабелей. Кабельные лотки являются монтажными компонентами, облегчающими прокладку с их помощью множества кабелей, которые одновременно обеспечивают сохранность кабелей и предотвращают ухудшение эстетичного вида кабелями интерьеров. В системах кабельных лотков можно получить лотки желаемой длины, соединяя несколько секций лотков. Физические размеры и толщина исходного материала кабельных лотков варьируются в зависимости от количества кабелей, которые можно проложить с их помощью, и от веса этих кабелей. Количество и назначение кабелей, которые необходимо проложить с помощью кабельного лотка, играют активную роль в определении свойств используемых кабельных лотков. Кабельные лотки, как правило, размещены в местах, недоступных для людей, и где невозможно частое техническое обслуживание. Более того, также возможно, что на кабели, установленные в кабельных лотках, будут негативно влиять физические условия (пыль, вода и пр.), которые могут со временем наступить в типичных условиях эксплуатации, когда кабельные лотки используют на открытых пространствах, например в туннелях, или в кабельных лотках, используемых в промышленности. Для защиты кабельных лотков от негативного влияния пыли, воды и других внешних факторов на кабельные лотки, используемые как внутри помещений предприятий, так и на открытых пространствах, надевают крышку. Наиболее важным фактором в выборе кабельных лотков является их способность быстрого монтажа. Это объясняется тем, что увеличение количества операторов и времени, затрачиваемого на монтаж системы лотков, создает для предприятий лишние расходы. Несущие компоненты для кабелей,как правило, изготовлены из металла или пластика. Для создания несущей системы для кабелей несущие компоненты для кабелей - кабельные лотки и поворотные вспомогательные приспособления - соединены друг с другом длинными концами посредством подходящих средств соединения. В качестве средств соединения используют соединительные детали, болты, соединительные лепестки и другие материалы. Монтаж несущих компонентов для кабелей является сложным, так как средства соединения необходимо держать в зоне работы в качестве дополнительных вспомогательных приспособлений, не считая несущих компонентов для кабелей, и лицо, осуществляющее монтаж, должно удерживать два несущих компонента для кабелей в необходимом для монтажа положении и в то же время соединять соединительные компоненты с несущими компонентами для кабелей. По этой причине средства соединения применяют на указанных кабельных лотках, которые зафиксированы во время монтажа. В применениях, связанных с известным уровнем техники, использование для соединения лотков дополнительных деталей приводит к дополнительным расходам и, таким образом, вредит экономии и природным ресурсам. Более того, оно ложится экономическим бременем на конечного потребителя в отношении перевозки и монтажа. Кроме того, использование скоб во время предварительного монтажа дает дополнительную рабочую нагрузку для оператора. Поскольку оператор переносит дополнительные детали, используемые для соединения лотков, во время монтажа возникает дополнительная рабочая нагрузка. В известном уровне техники проводились исследования с целью получения соединения кабельных лотков друг с другом более быстрым способом с меньшим количеством компонентов. Например, в полезной моделиDE 202009006602, которая является прототипом заявленного изобретения и заявка на которую подана компанией GGK, поставлена задача обеспечить более быстрое соединение кабельных лотков друг с другом. Однако упомянутая заявка также вызывает множество проблем на этапе промышленного применения. Верхняя часть прорезей соединительных областей открыта, что вызывает уменьшение прочности изделия, и упомянутые детали склонны к сгибанию и деформированию в случае небольших ударов во время монтажа или перевозки. Также блокирующие лепестки, выполненные в основании, повреждают кабели, размещенные в лотке, и травмируют операторов. Кроме того, конструкция формы основания, которую можно найти в различных заявках известного уровня техники, не способна увеличить прочность до желаемого уровня. Например, в заявке на европейский патентЕР 1056176, так как формы для повышения прочности, образованные на несущем основании лотка, имеют угол 90, во время производства лотка могут иметь место трещины и разрушение. В результате произведенного анализа была поставлена цель устранить все недостатки предыдущих изделий. Эти проблемы будут решены с помощью кабельного лотка, описанного в п.1 формулы изобретения. При проведении анализа улучшений и патентных заявок известного уровня техники потребность в кабельном лотке, в котором устранены все недостатки предыдущих конструкций кабельных лотков и который удобен при монтаже и прочен, а также несовершенство предыдущих решений известного уровня техники сделали необходимым улучшение в соответствующей области техники. Краткое описание изобретения Настоящее изобретение относится к кабельному лотку, который удовлетворяет всем упомянутым требованиям, в котором устранены все недостатки и привнесены некоторые дополнительные преимущества. Из известного уровня техники целью изобретения является создание кабельного лотка, который обеспечивает безопасное предварительное соединение посредством содержащейся в нем системы блокирования, которая как легко соединяет лотки друг с другом, так и не повреждает кабели, размещенные внутри лотков. Из известного уровня техники целью изобретения является обеспечение легкого и быстрого выполнения операции соединения лотков оператором, осуществляющим монтаж. Так как лотки вставляются друг в друга, их монтаж легко осуществляется одной рукой. Не требуются какие-либо дополнительные детали, скобы или другие дополнительные монтажные компоненты, в то время как обеспечивается монтаж лотков друг с другом. Другой целью изобретения является предотвращение влияния на кабели, находящиеся внутри кабельных лотков, негативных условий (пыль, вода и пр.), которые могут со временем наступить в типичных условиях эксплуатации в кабельных лотках, используемых в промышленности, или на открытых пространствах, например в туннелях. Другой целью изобретения является создание кабельного лотка, обладающего максимальной долговечностью при минимальной толщине. Указанный кабельный лоток обладает гораздо более долговечной конструкцией за счет вертикальных и горизонтальных форм, выполненных в соединительных областях лотков, и дополнительных отверстий под соединительными прорезями. Другой целью изобретения является предотвращение деформирования кабелей, размещаемых внутри лотка, так как средства блокирования, выполненные в соединительных областях кабельного лотка,выполнены вырубкой вниз. Также указанные средства блокирования, выполненные вырубкой вниз, увеличивают долговечность лепестков. Посредством указанных средств возможно выполнение минимум 1015 блокирований (в то время как средства блокирования, используемые в конструкциях известного уровня техники, по наблюдениям, деформируются и становятся непригодными уже после нескольких раз блокирования). Другой целью изобретения является повышение прочности лотка посредством форм, проходящих вдоль несущего основания. Другой целью изобретения является создание схемы лотка в консольной части с учетом Н-образных поперечных форм, выполненных в несущем основании, которые повышают прочность. Указанные Нобразные формы повышают несущую способность и прочность лотка, балансируя распределение нагрузок, прилагаемых к лотку, и обеспечивая безопасность. Напряжения, возникающие во всех конструкция форм известного уровня техники, устранены посредством Н-образных форм (выполненных под углом). Другой целью изобретения является повышение прочности посредством горизонтальных форм, образованных на боковых стенках и проходящих вдоль стенки. Другой целью изобретения является получение высокой долговечности за счет выполнения конструкций на основании под углом. Таким образом, напряжения, возникающие из-за этих конструкций, минимизированы. Для того чтобы добиться поставленных выше целей, настоящее изобретение относится к кабельному лотку, изготовленному для обеспечения прокладки кабелей, используемых в целях передачи энергии и данных внутри конструкций зданий с различными целями, и содержащему по меньшей мере одно несущее основание, боковые стенки, проходящие в продольном направлении по обеим сторонам указанного несущего основания, первую и вторую соединительную область, накладываемые поверх друг друга для получения канала любой желаемой длины путем соединения лотков друг с другом, соединительную прорезь в первой соединительной области для обеспечения размещения второй соединительной области другого лотка сверху, по меньшей мере одно средство соединения во второй соединительной области и горизонтальную и вертикальную опорных формы, образованные на обеих сторонах указанной соединительной прорези, и блокирующие лепестки, выполненные вырубкой вниз, во второй соединительной области, которые образуют зацепление с блокирующими прорезями, выполненными в первой соединительной области, при соединении лотков. Для того чтобы достигнуть указанных выше преимуществ, которые можно лучше понять из приведенного ниже подробного описания, настоящее изобретение обеспечивает множество преимуществ за счет своих указанных характеристик. Конструктивные особенности и характеристики изобретения, а также все преимущества можно лучше понять из подробного описания с фигурами, приведенного ниже, со ссылками на фигуры, и, следовательно, оценку следует производить с учетом указанных фигур и подробного объяснения. Краткое описание фигур Для лучшего понимания варианта осуществления настоящего изобретения и его преимуществ с его дополнительными компонентами его необходимо оценивать совокупно с описанными ниже фигурами. На фиг. 1 представлен вид кабельного лотка, являющегося предметом изобретения, в перспективе. На фиг. 1 а представлен подробный вид (деталь А) первой соединительной области кабельного лотка, являющегося предметом изобретения. На фиг. 2 представлен вид кабельного лотка, являющегося предметом изобретения, в перспективе(под другим углом). На фиг. 2 а представлен подробный вид (деталь В) второй соединительной области кабельного лотка, являющегося предметом изобретения. На фиг. 2b представлен вид в разрезе С-С кабельного лотка, являющегося предметом изобретения. Ссылочные позиции: 10 - несущее основание; 11 - боковая стенка лотка; 12 - поперечные формы основания; 13 - продольные формы основания; 14 - верхние изгибы продольной боковой стенки; 16 - невыпадающая гайка (средство соединения); 17 - формы продольных боковых стенок; 18 - блокирующие лепестки; 19 - блокирующие прорези; 20 - первая соединительная область; 21 - вторая соединительная область; 22 - соединительная прорезь; 23 - прорезь для болта; 24 - горизонтальная опорная форма; 25 - вертикальная опорная форма; 26 - вспомогательное отверстие. Подробное описание изобретения В данном подробном описании подробности о кабельном лотке, являющемся предметом настоящего изобретения, раскрыты исключительно для лучшего понимания предмета и не имеют никакого ограничивающего эффекта. На фиг. 1 представлен вид кабельного лотка, являющегося предметом изобретения, в перспективе. Кабельные лотки предпочтительны для недопущения того, чтобы кабели, проведенные внутри зданий для обеспечения электроэнергией и передачи данных в конструкциях с разным назначением, портили эстетичный вид здания, а также из-за их разнообразных технических преимуществ. Кабельные лотки, как правило, состоят из несущего основания (10) и боковых стенок (11), выступающих с обеих сторон указанного основания (10) и перпендикулярных указанному основанию (10). Н-образные поперечные формы (12) основания, равномерно распределенные по указанному основанию (10), и продольные формы(13) основания, расположенные в двух равномерно распределенных местах на основании (10), выполнены с целью повышения поперечной прочности и несущей способности кабельного лотка. Н-образные поперечные формы (12) основания обеспечивают высокую долговечность указанного кабельного лотка. Н-образные поперечные формы (12) основания, полученные в результате исследований с компьютерным моделированием и из реальных испытаний изготовленного образца, обеспечивают значительно более долговечный кабельный лоток даже из более тонкого листового материала, чем существующие формы основания с большей толщиной листа. Еще одним важным фактором, улучшающим прочность, является наличие продольно размещенных форм (13) основания. Как бы то ни было, важно, чтобы указанные формы (12, 13) не образовывали прямого угла с основанием (10), и, следовательно, указанные конструктивные формы не под прямым углом предотвращают разрушение указанного основания (10). Более того,в части стенки (11) указанного кабельного лотка выполнены прорези для повышения прочности, которые уменьшают поперечное сгибание лотка и обеспечивают прочность к возможным ударам с боков. Также на указанных боковых стенках (11) параллельно указанному несущему основанию (10) выполнены продольные формы (17) боковых стенок, которые повышают продольную прочность и несущую способность и уменьшают сгибание кабельного лотка, и обеспечивают прочность к возможным ударам с боков. Для увеличения продольной прочности и несущей способности и уменьшения сгибания кабельного лотка, а также обеспечения прочности к возможным ударам с боков, в верхней части указанных боковых стенок(11) вдоль стенки (11) выполнены верхние изгибы (14) продольных боковых стенок. На фиг. 1 а представлен подробный вид первой соединительной области (20) кабельного лотка, являющегося предметом настоящего изобретения. Желаемая длина лотка может быть достигнута путем соединения друг за другом указанных лотков. Крайне важно выполнять соединение лотков между собой быстрым и прочным способом. Во время соединения лотков друг с другом вторая соединительная область (21) лотка вставлена сверху в первую соединительную область (20) другого лотка. Средство соединения (16) - предпочтительно использована невыпадающая гайка - которое выполнено во второй соединительной области (21), установлено сверху в - предпочтительно L-образный - соединительную прорезь(22) на первой соединительной области (20) другого лотка. После этого установка лотка в эту прорезь(22) завершается проталкиванием его вдоль продольной оси лотка. Причиной названия гайки, используемой в качестве средства соединения (16), "невыпадающая гайка", является то, что эта гайка изготавливается вместе с лотком на этапе изготовления лотка. Таким образом, оператору не придется терять время при монтаже. Так как соединительная прорезь (22) имеет скругленную L-образную форму, то лотки зацепляются друг с другом таким образом, что нельзя сдвинуть лоток с места перемещением лотка в вертикальном направлении. Плотная пригонка обеспечивается проталкиванием операторами горловины"L" радиусом R8, что с легкостью обеспечивает первую пригонку. Кроме того, соединение становится более плотным путем применения средства соединения - предпочтительно болта - которое вводится в прорезь (23) для болта. После этой пригонки выполняется операция блокирования блокирующих лепестков (18), устанавливающих правильное соединение и обеспечивающих опорную точку для других соединяемых компонентов, минимизирующих риск несчастных случаев путем предотвращения отделения лотков во время соединения лотков и обеспечивающих беспроблемный монтаж за счет минимизации разбалансировок, поломок и разностей по высоте при соединении указанных лотков. Плотная пригонка достигается за счет установки блокирующих лепестков (18), выполненных во второй соединительной области (21) одного лотка, в блокировочные прорези (19), находящиеся в первой соединительной области (20) другого лотка. Так как блокирующие лепестки (18) изготовлены вырубкой вниз, они обладают способностью легко отгибаться и в то же время не образуют какого-либо выступа в верхней части основания (10). Отсутствие выступов блокирующих лепестков (18) в верхней части основания (10) лотка нужно для предотвращения повреждения кабелей, укладываемых на основание (10), что является значительным новшеством для массового производства. В то же время также предотвращается возможность травмирования операторов из-за упомянутых выступов. Блокирующие лепестки (18), представляющие собой вырубленную вниз форму, легко отгибаются оператором, производящим пригонку. То, что форма лепестков (18) выполнена вырубкой вниз, крайне важно для того, чтобы иметь возможность несколько раз выполнять операцию отгибания. Если это не форма, выполненная вырубкой вниз, лепесток отломается после нескольких сгибаний и станет, таким образом, бесполезным. Прочность лотка уменьшается, так как верхняя часть закругленной по радиусу L-образной соединительной прорези (22), выполненной в первой соединительной области (20) лотка и облегчающей пригонку, является открытой. По этой причине по обеим сторонам указанной прорези (22) в вертикальном и горизонтальном положениях выполнены опорные формы (24, 25). В случае отсутствия указанных опорных форм (24, 25) лоток не будет прочным. Также в целях увеличения прочности выполняется вспомогательное отверстие (26) с одной стороны вертикальной опорной формы (25), которая выполнена с другой стороны прорези (22). В случае отсутствия указанного отверстия (26) долговечность лотка будет существенно снижена. На фиг. 2 представлен вид кабельного лотка, являющегося предметом изобретения, в перспективе(под другим углом). На фиг. 2 а представлена деталь В. Невыпадающая гайка (16) выполнена во второй соединительной области лотка, что существенно облегчает работу оператора. Фиксация производится затягиванием гайки после соединения оператором лотков, для чего не требуется каких-либо дополнительных устройств. Опять же на фиг. 2 а четко показана конструкция блокирующих лепестков (18). Также на этой фигуре можно видеть конструкцию Н-образных форм (12), располагающихся на основании (10) в поперечном направлении. Указанные формы (12) выполнены под определенным углом, а не перпендикулярно. Выполнение форм (12) под углом должно предотвратить возможное разрушение основания (10). На разрезе С-С, показанном на фиг. 2b, можно лучше увидеть угловую конструкцию указанных форм. В альтернативных вариантах осуществления настоящего изобретения могут быть выполнены кабельные лотки различного размера и геометрических конструкций. Все эти альтернативные варианты осуществления относятся к данному кабельному лотку, являющемуся предметом настоящего изобретения. В других предпочтительных вариантах осуществления изобретения на лоток может быть надета крышка для защиты кабелей, находящихся в лотке, от внешних воздействий. Объем защиты изобретения определяется формулой и не может быть ограничен только вариантами осуществления, показанными на фигурах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кабельный лоток, выполненный для обеспечения прокладки кабелей, используемых в целях передачи энергии и данных внутри конструкций зданий с различными целями, и содержащий по меньшей мере одно несущее основание (10), боковые стенки (11), проходящие в продольном направлении по обеим сторонам указанных несущих оснований (10), первую и вторую соединительные области (20, 21), накладываемые поверх друг друга для получения лотка желаемого размера путем соединения лотков друг с другом, соединительную прорезь (22) в верхней части первой соединительной области (20) для обеспечения размещения сверху второй соединительной области (21) другого лотка, по меньшей мере одно средство (16) соединения во второй соединительной области (21), выполненное с возможностью установки сверху в соединительную прорезь (21), отличающийся тем, что он содержит горизонтальную и вертикальную опорные формы (24, 25), выполненные на обеих сторонах указанной соединительной области (20), и блокирующие лепестки (18), выполненные вырубкой вниз в основании (10) во второй соединительной области (21) и образующие зацепление с блокирующими прорезями (19), выполненными в основании (10) в первой соединительной области (20) во время соединения. 2. Кабельный лоток по п.1, отличающийся тем, что он содержит вспомогательное отверстие (26),выполненное для повышения прочности возле вертикальной опорной формы (25) в нижней части указанной соединительной прорези (22). 3. Кабельный лоток по п.1, отличающийся тем, что для повышения поперечной прочности и несущей способности кабельного лотка он содержит Н-образные поперечные формы (12) основания, равномерно распределенные на указанном основании (10), и продольные формы (13) в двух равномерно распределенных местах на основании (10). 4. Кабельный лоток по п.3, отличающийся тем, что указанные Н-образные поперечные формы (12) основания и указанные продольные формы (13) основания имеют угловые конструкции для предотвращения образования напряжения из-за конструкции.
