Секционный или модульный лоток для получения негативного оттиска полости рта

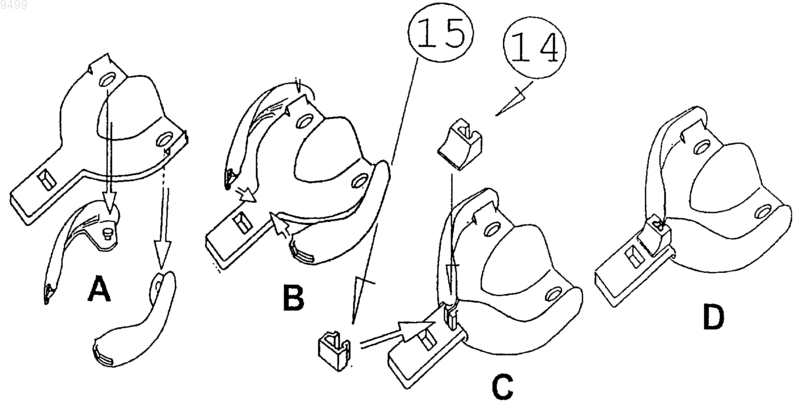

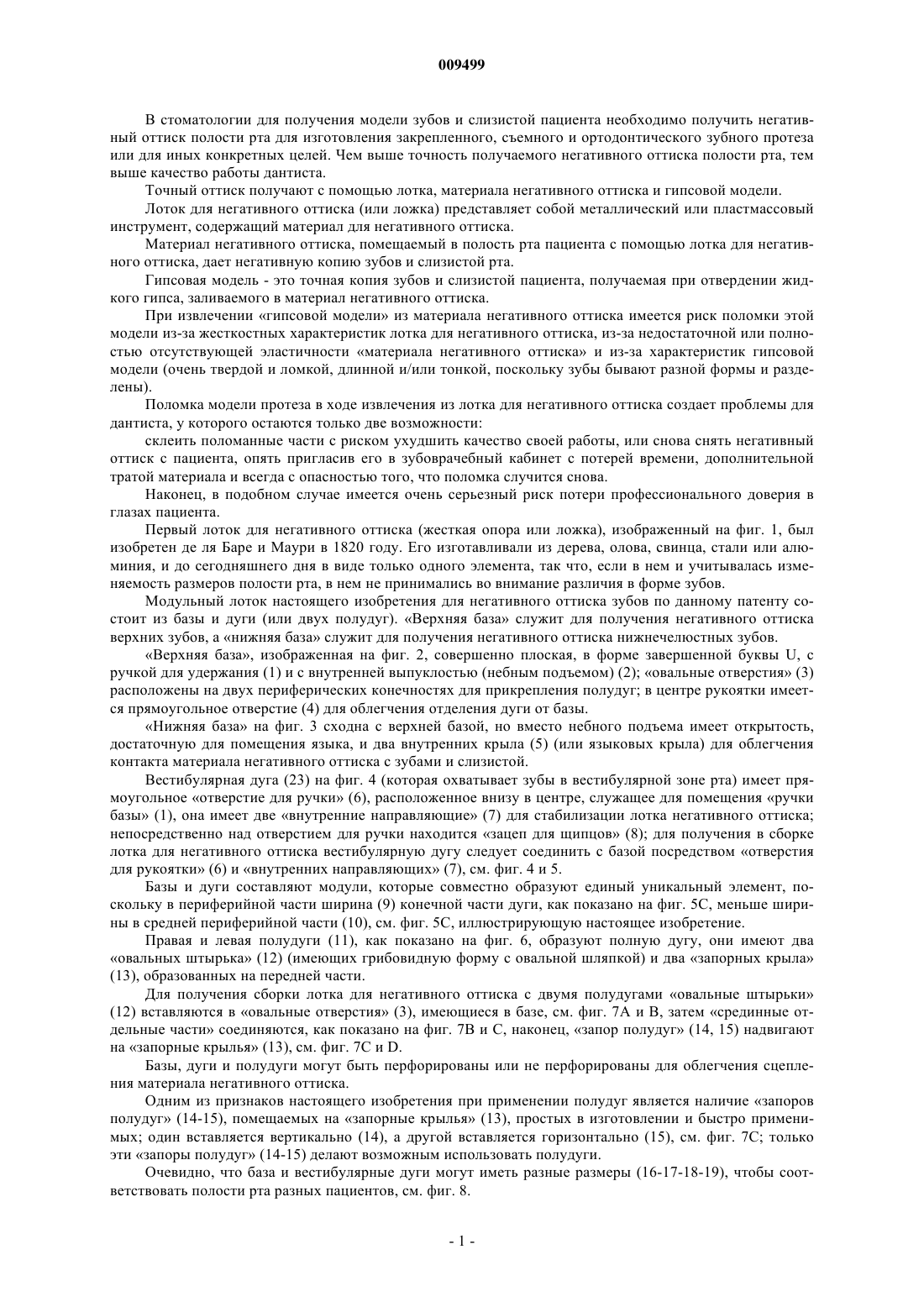

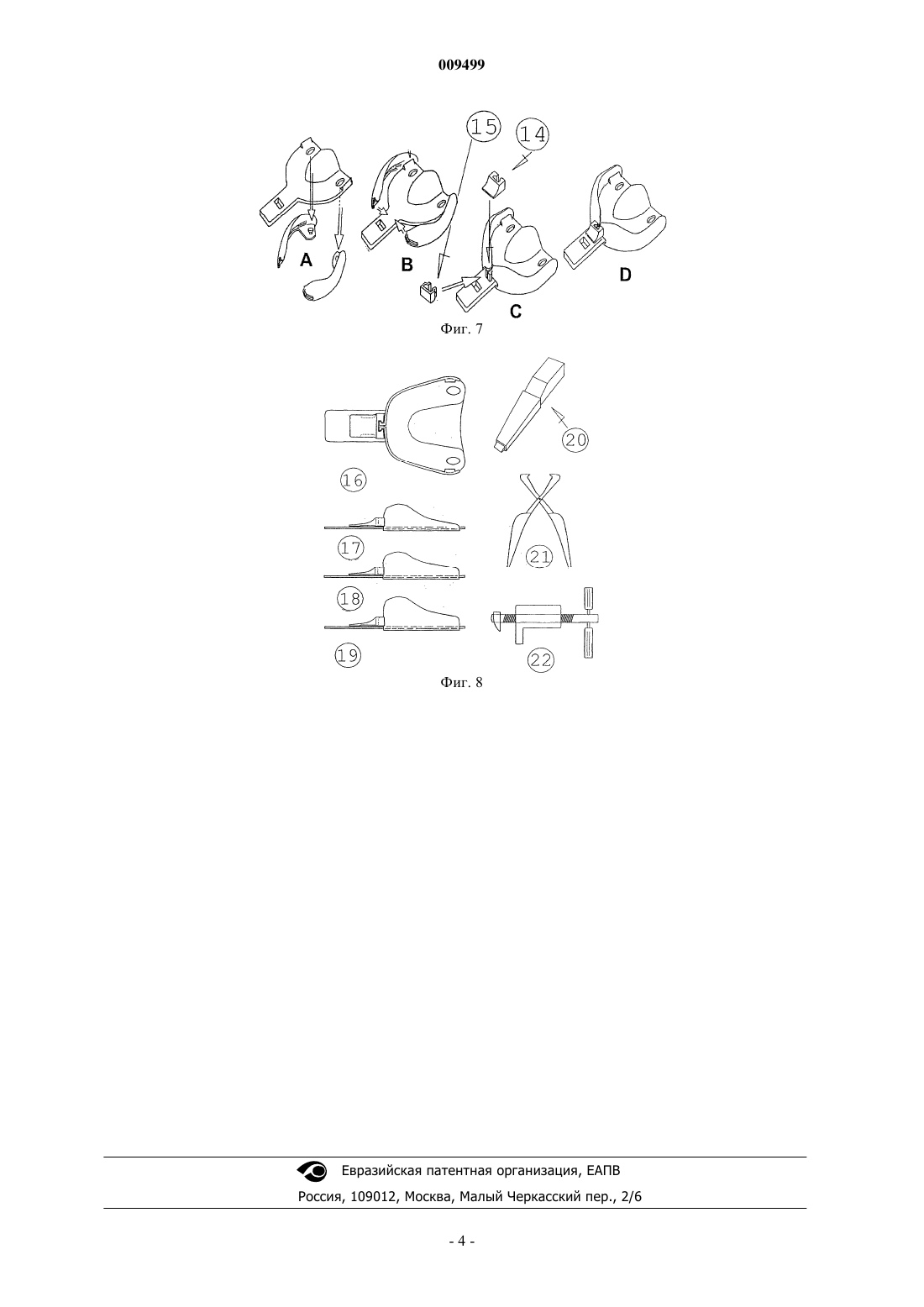

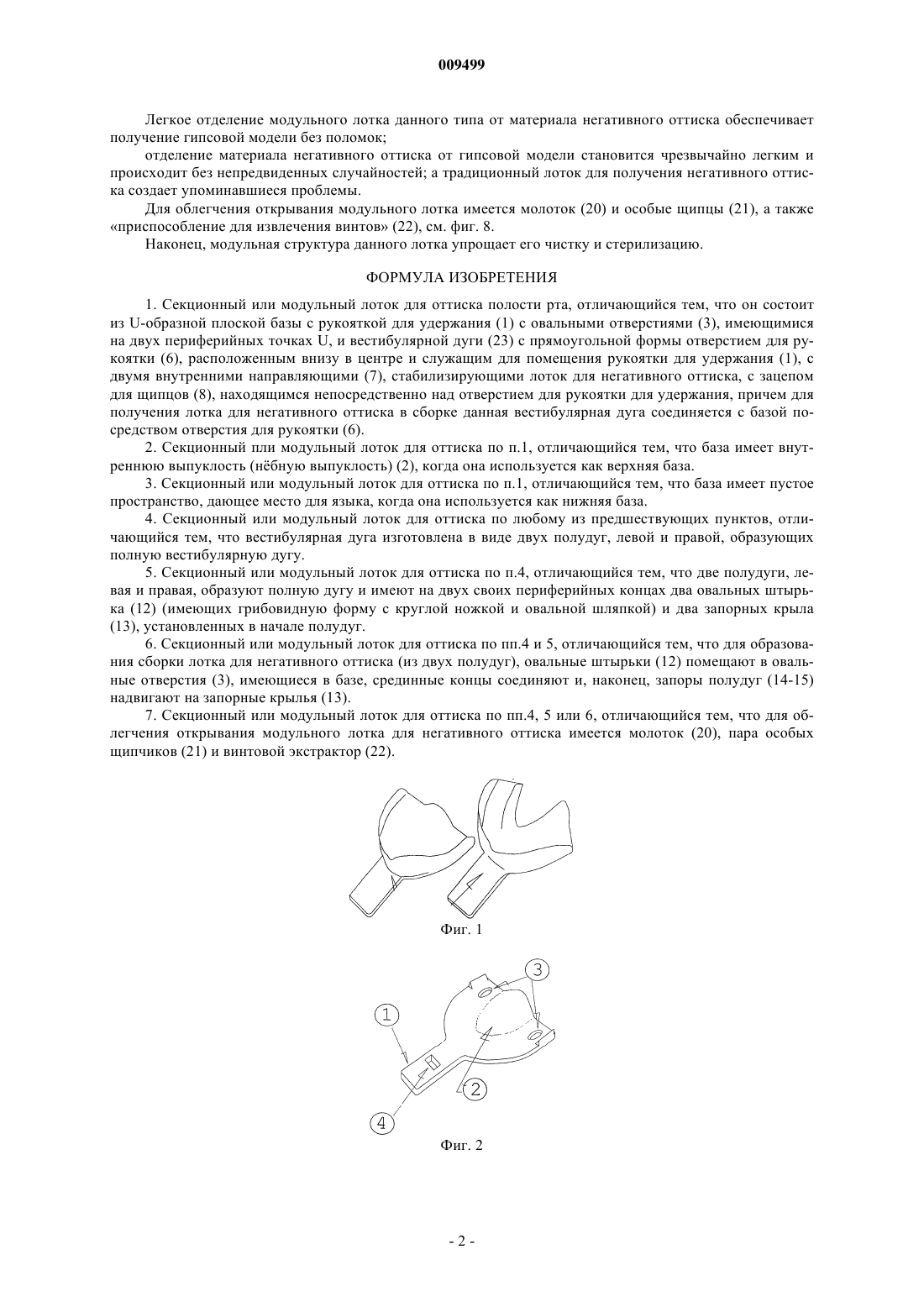

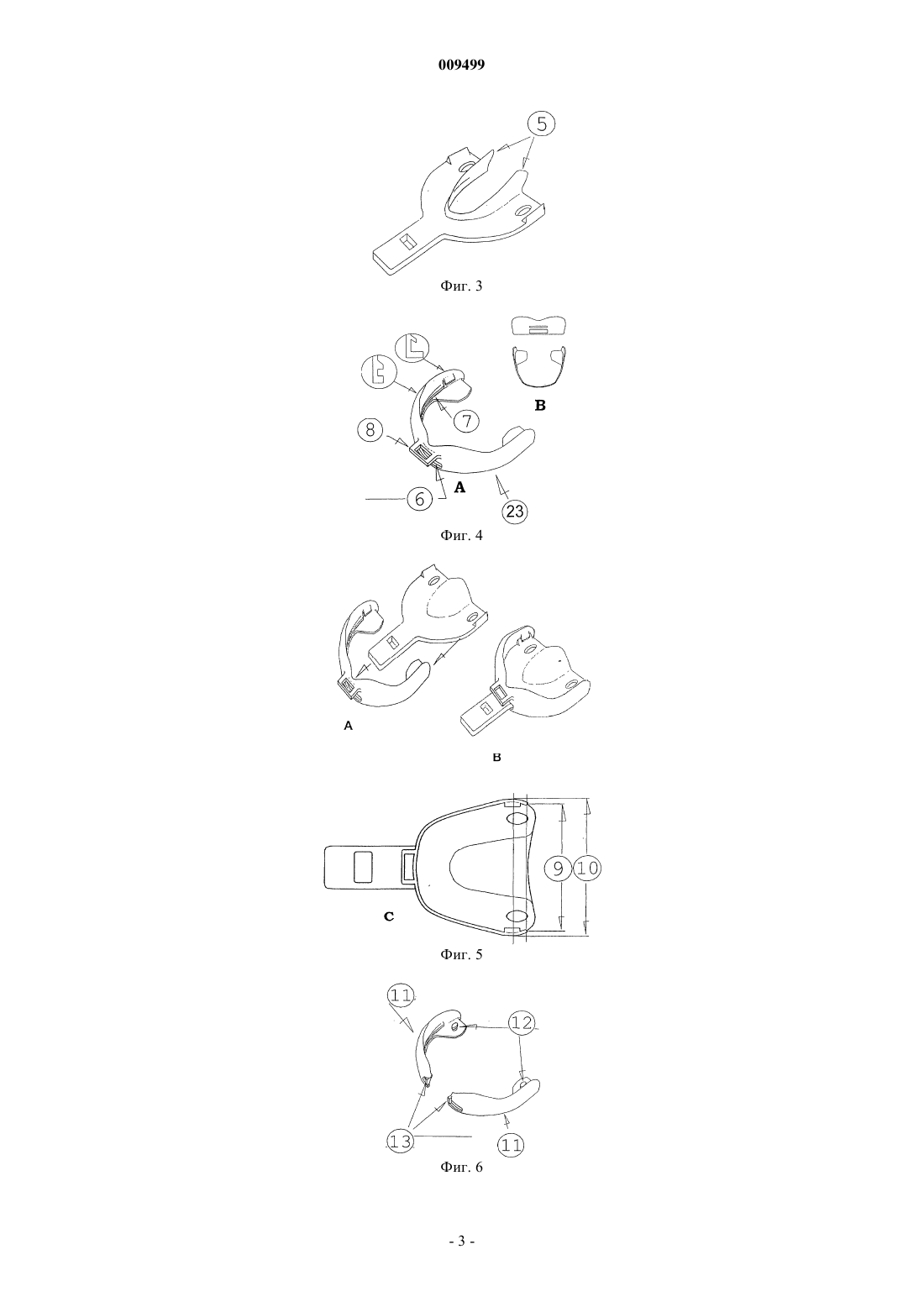

009499 В стоматологии для получения модели зубов и слизистой пациента необходимо получить негативный оттиск полости рта для изготовления закрепленного, съемного и ортодонтического зубного протеза или для иных конкретных целей. Чем выше точность получаемого негативного оттиска полости рта, тем выше качество работы дантиста. Точный оттиск получают с помощью лотка, материала негативного оттиска и гипсовой модели. Лоток для негативного оттиска (или ложка) представляет собой металлический или пластмассовый инструмент, содержащий материал для негативного оттиска. Материал негативного оттиска, помещаемый в полость рта пациента с помощью лотка для негативного оттиска, дает негативную копию зубов и слизистой рта. Гипсовая модель - это точная копия зубов и слизистой пациента, получаемая при отвердении жидкого гипса, заливаемого в материал негативного оттиска. При извлечении гипсовой модели из материала негативного оттиска имеется риск поломки этой модели из-за жесткостных характеристик лотка для негативного оттиска, из-за недостаточной или полностью отсутствующей эластичности материала негативного оттиска и из-за характеристик гипсовой модели (очень твердой и ломкой, длинной и/или тонкой, поскольку зубы бывают разной формы и разделены). Поломка модели протеза в ходе извлечения из лотка для негативного оттиска создает проблемы для дантиста, у которого остаются только две возможности: склеить поломанные части с риском ухудшить качество своей работы, или снова снять негативный оттиск с пациента, опять пригласив его в зубоврачебный кабинет с потерей времени, дополнительной тратой материала и всегда с опасностью того, что поломка случится снова. Наконец, в подобном случае имеется очень серьезный риск потери профессионального доверия в глазах пациента. Первый лоток для негативного оттиска (жесткая опора или ложка), изображенный на фиг. 1, был изобретен де ля Баре и Маури в 1820 году. Его изготавливали из дерева, олова, свинца, стали или алюминия, и до сегодняшнего дня в виде только одного элемента, так что, если в нем и учитывалась изменяемость размеров полости рта, в нем не принимались во внимание различия в форме зубов. Модульный лоток настоящего изобретения для негативного оттиска зубов по данному патенту состоит из базы и дуги (или двух полудуг). Верхняя база служит для получения негативного оттиска верхних зубов, а нижняя база служит для получения негативного оттиска нижнечелюстных зубов. Верхняя база, изображенная на фиг. 2, совершенно плоская, в форме завершенной буквы U, с ручкой для удержания (1) и с внутренней выпуклостью (небным подъемом) (2); овальные отверстия (3) расположены на двух периферических конечностях для прикрепления полудуг; в центре рукоятки имеется прямоугольное отверстие (4) для облегчения отделения дуги от базы. Нижняя база на фиг. 3 сходна с верхней базой, но вместо небного подъема имеет открытость,достаточную для помещения языка, и два внутренних крыла (5) (или языковых крыла) для облегчения контакта материала негативного оттиска с зубами и слизистой. Вестибулярная дуга (23) на фиг. 4 (которая охватывает зубы в вестибулярной зоне рта) имеет прямоугольное отверстие для ручки (6), расположенное внизу в центре, служащее для помещения ручки базы (1), она имеет две внутренние направляющие (7) для стабилизации лотка негативного оттиска; непосредственно над отверстием для ручки находится зацеп для щипцов (8); для получения в сборке лотка для негативного оттиска вестибулярную дугу следует соединить с базой посредством отверстия для рукоятки (6) и внутренних направляющих (7), см. фиг. 4 и 5. Базы и дуги составляют модули, которые совместно образуют единый уникальный элемент, поскольку в периферийной части ширина (9) конечной части дуги, как показано на фиг. 5 С, меньше ширины в средней периферийной части (10), см. фиг. 5 С, иллюстрирующую настоящее изобретение. Правая и левая полудуги (11), как показано на фиг. 6, образуют полную дугу, они имеют два овальных штырька (12) (имеющих грибовидную форму с овальной шляпкой) и два запорных крыла(13), образованных на передней части. Для получения сборки лотка для негативного оттиска с двумя полудугами овальные штырьки(12) вставляются в овальные отверстия (3), имеющиеся в базе, см. фиг. 7 А и В, затем срединные отдельные части соединяются, как показано на фиг. 7 В и С, наконец, запор полудуг (14, 15) надвигают на запорные крылья (13), см. фиг. 7 С и D. Базы, дуги и полудуги могут быть перфорированы или не перфорированы для облегчения сцепления материала негативного оттиска. Одним из признаков настоящего изобретения при применении полудуг является наличие запоров полудуг (14-15), помещаемых на запорные крылья (13), простых в изготовлении и быстро применимых; один вставляется вертикально (14), а другой вставляется горизонтально (15), см. фиг. 7 С; только эти запоры полудуг (14-15) делают возможным использовать полудуги. Очевидно, что база и вестибулярные дуги могут иметь разные размеры (16-17-18-19), чтобы соответствовать полости рта разных пациентов, см. фиг. 8.-1 009499 Легкое отделение модульного лотка данного типа от материала негативного оттиска обеспечивает получение гипсовой модели без поломок; отделение материала негативного оттиска от гипсовой модели становится чрезвычайно легким и происходит без непредвиденных случайностей; а традиционный лоток для получения негативного оттиска создает упоминавшиеся проблемы. Для облегчения открывания модульного лотка имеется молоток (20) и особые щипцы (21), а также приспособление для извлечения винтов (22), см. фиг. 8. Наконец, модульная структура данного лотка упрощает его чистку и стерилизацию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Секционный или модульный лоток для оттиска полости рта, отличающийся тем, что он состоит из U-образной плоской базы с рукояткой для удержания (1) с овальными отверстиями (3), имеющимися на двух периферийных точках U, и вестибулярной дуги (23) с прямоугольной формы отверстием для рукоятки (6), расположенным внизу в центре и служащим для помещения рукоятки для удержания (1), с двумя внутренними направляющими (7), стабилизирующими лоток для негативного оттиска, с зацепом для щипцов (8), находящимся непосредственно над отверстием для рукоятки для удержания, причем для получения лотка для негативного оттиска в сборке данная вестибулярная дуга соединяется с базой посредством отверстия для рукоятки (6). 2. Секционный пли модульный лоток для оттиска по п.1, отличающийся тем, что база имеет внутреннюю выпуклость (нбную выпуклость) (2), когда она используется как верхняя база. 3. Секционный или модульный лоток для оттиска по п.1, отличающийся тем, что база имеет пустое пространство, дающее место для языка, когда она используется как нижняя база. 4. Секционный или модульный лоток для оттиска по любому из предшествующих пунктов, отличающийся тем, что вестибулярная дуга изготовлена в виде двух полудуг, левой и правой, образующих полную вестибулярную дугу. 5. Секционный или модульный лоток для оттиска по п.4, отличающийся тем, что две полудуги, левая и правая, образуют полную дугу и имеют на двух своих периферийных концах два овальных штырька (12) (имеющих грибовидную форму с круглой ножкой и овальной шляпкой) и два запорных крыла(13), установленных в начале полудуг. 6. Секционный или модульный лоток для оттиска по пп.4 и 5, отличающийся тем, что для образования сборки лотка для негативного оттиска (из двух полудуг), овальные штырьки (12) помещают в овальные отверстия (3), имеющиеся в базе, срединные концы соединяют и, наконец, запоры полудуг (14-15) надвигают на запорные крылья (13). 7. Секционный или модульный лоток для оттиска по пп.4, 5 или 6, отличающийся тем, что для облегчения открывания модульного лотка для негативного оттиска имеется молоток (20), пара особых щипчиков (21) и винтовой экстрактор (22).
