Устройство для укладки кабеля в тоннеле (варианты)
Номер патента: 15642
Опубликовано: 31.10.2011
Авторы: Абрамсон Валерий Михайлович, Вострикова Наталья Анатольевна, Хихлуха Борис Алексеевич, Минц Артур Максович, Касаткин Павел Игоревич
Формула / Реферат
1. Устройство для укладки кабеля в тоннеле, содержащее
смонтированные в тоннеле рельсовый путь и настенные многоярусные кронштейны;
последовательно подвижно установленные на рельсовом пути
силовую транспортную установку;

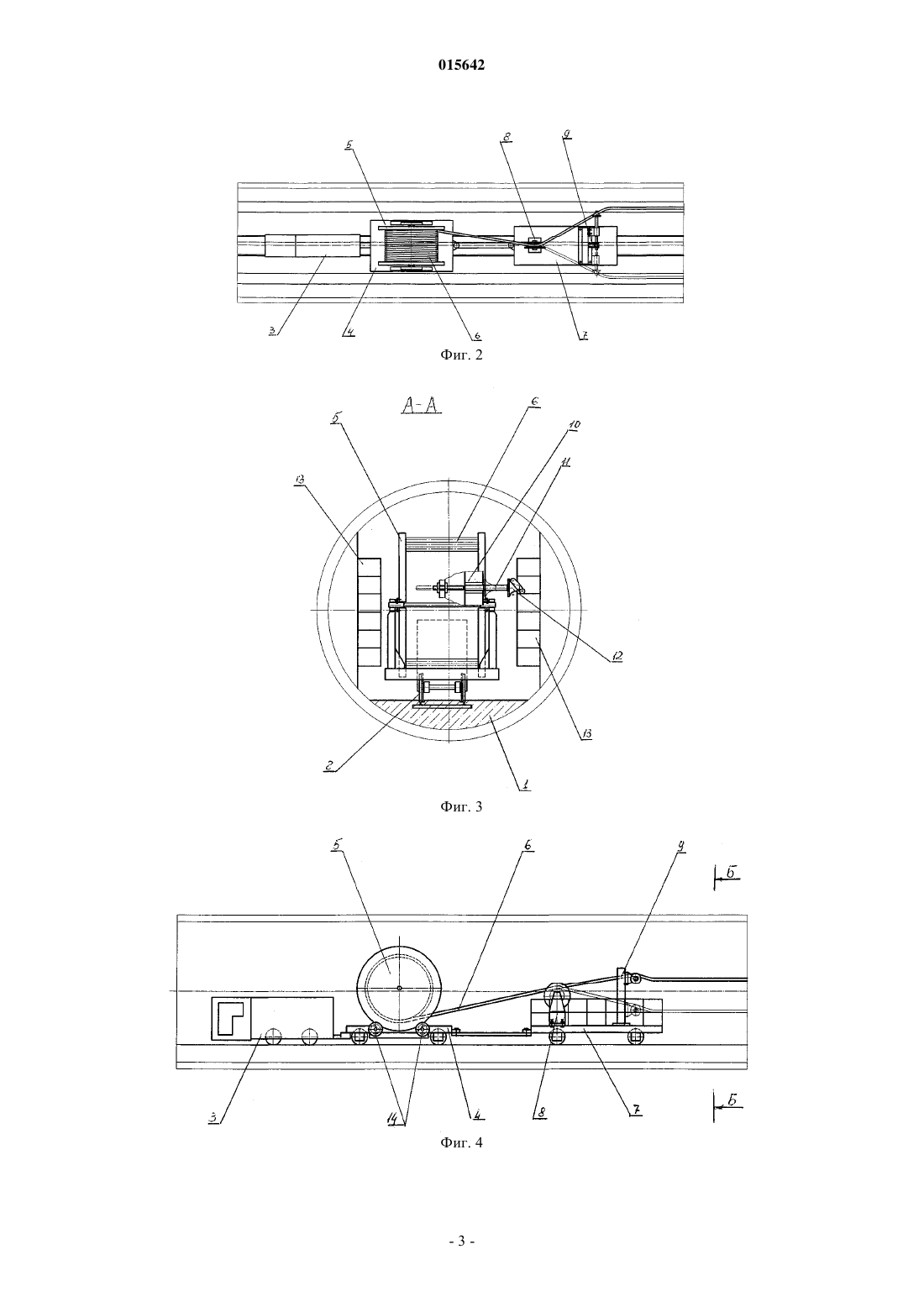

платформу для установки кабельного барабана с жестким основанием для позиционирования оси барабана;
платформу с роликовыми механизмами направления и укладки кабеля;
механизм укладки кабеля, выполненный в виде закрепленной на платформе рамы с гнездами под ось с профильным роликом, установленной с возможностью ее продольного, поперечного и вертикального перемещения в гнездах рамы.
2. Устройство для укладки кабеля в тоннеле, содержащее
смонтированные в тоннеле рельсовый путь и настенные многоярусные кронштейны;
последовательно подвижно установленные на рельсовом пути
силовую транспортную установку;

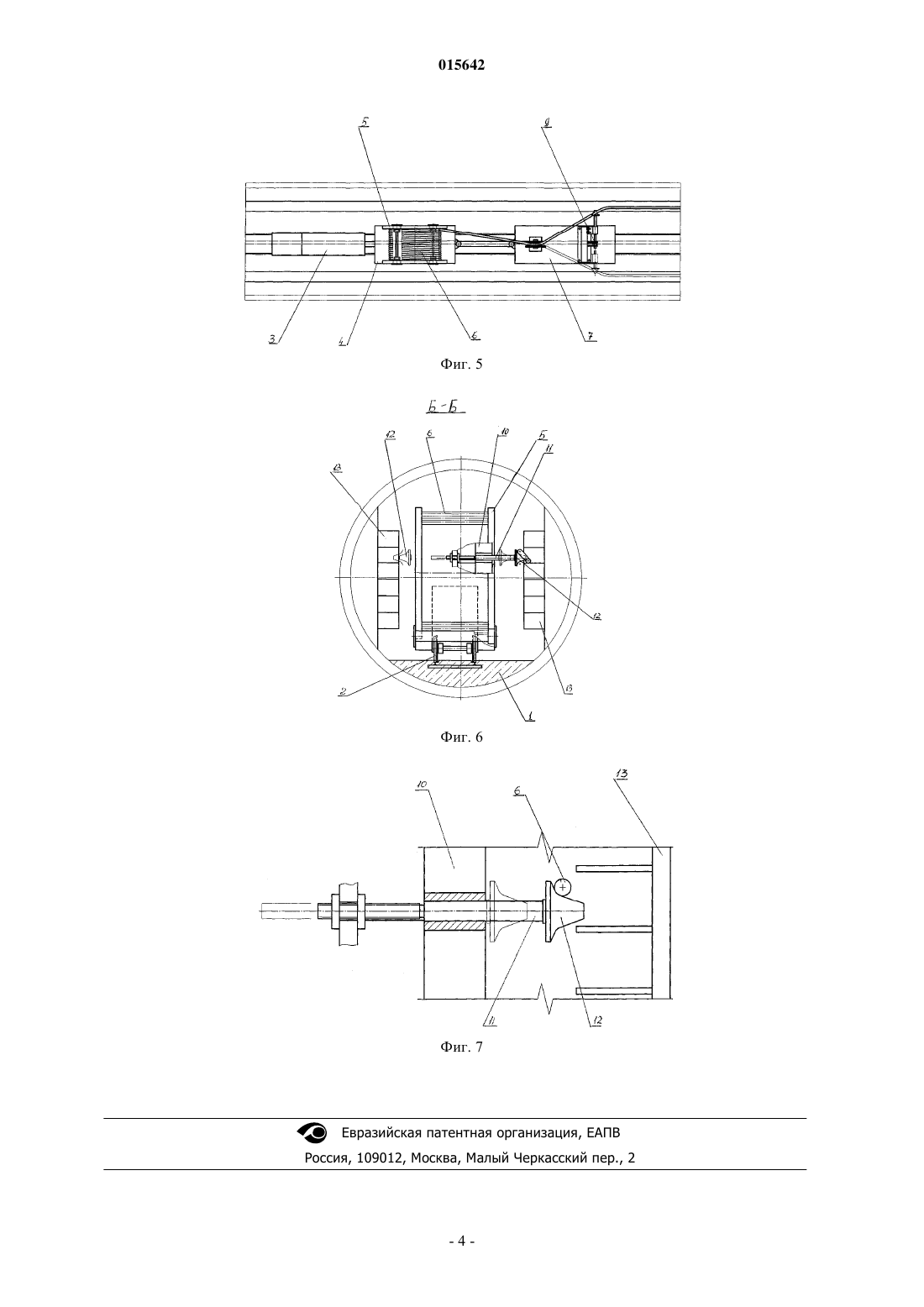

платформу для установки кабельного барабана, снабженную роликами для позиционирования барабана по внешнему ободу;
платформу с роликовыми механизмами направления и укладки кабеля;
механизм укладки кабеля, выполненный в виде закрепленной на платформе рамы с гнездами под ось с профильным роликом, установленной с возможностью ее продольного, поперечного и вертикального перемещения в гнездах рамы.
Текст

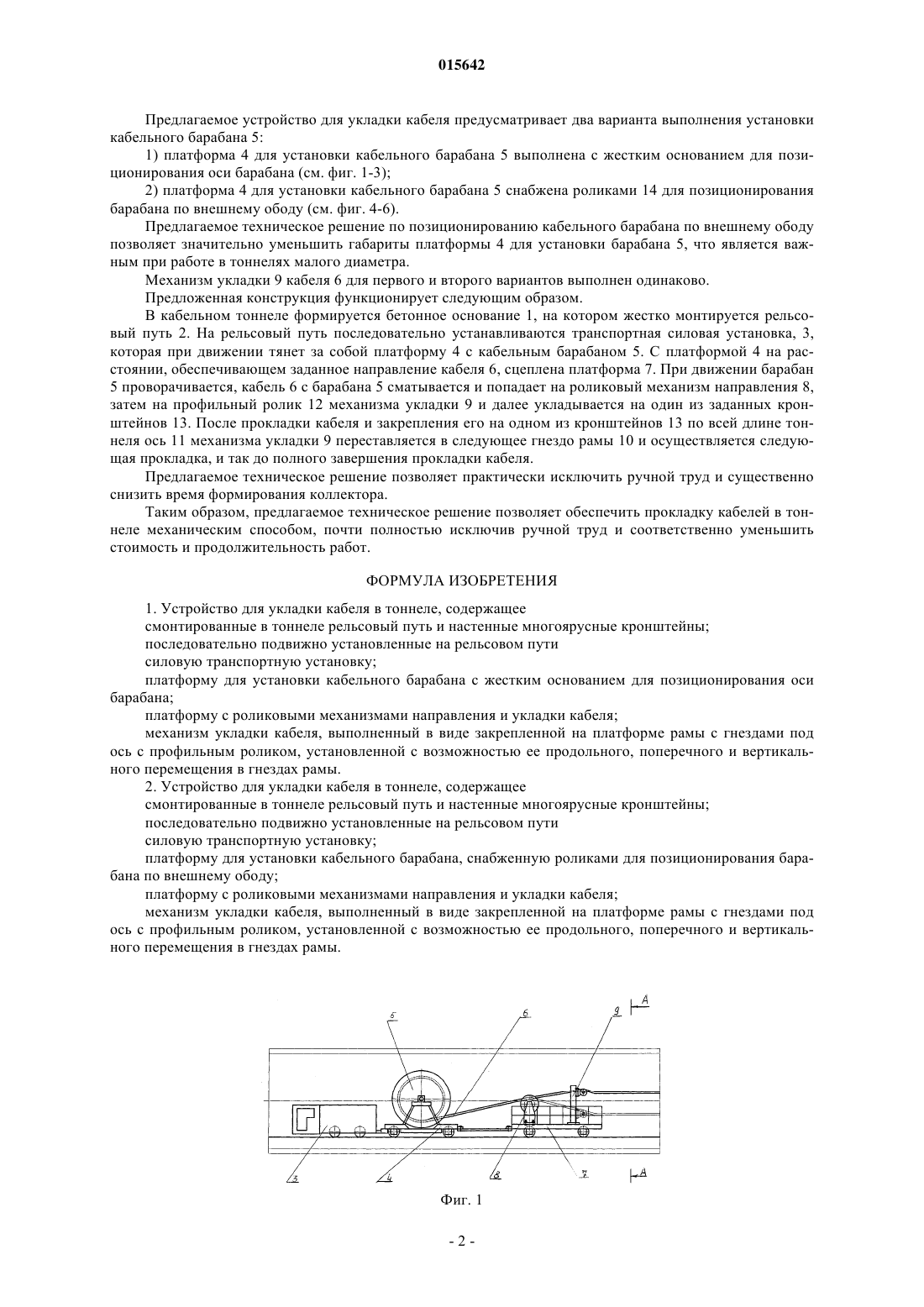

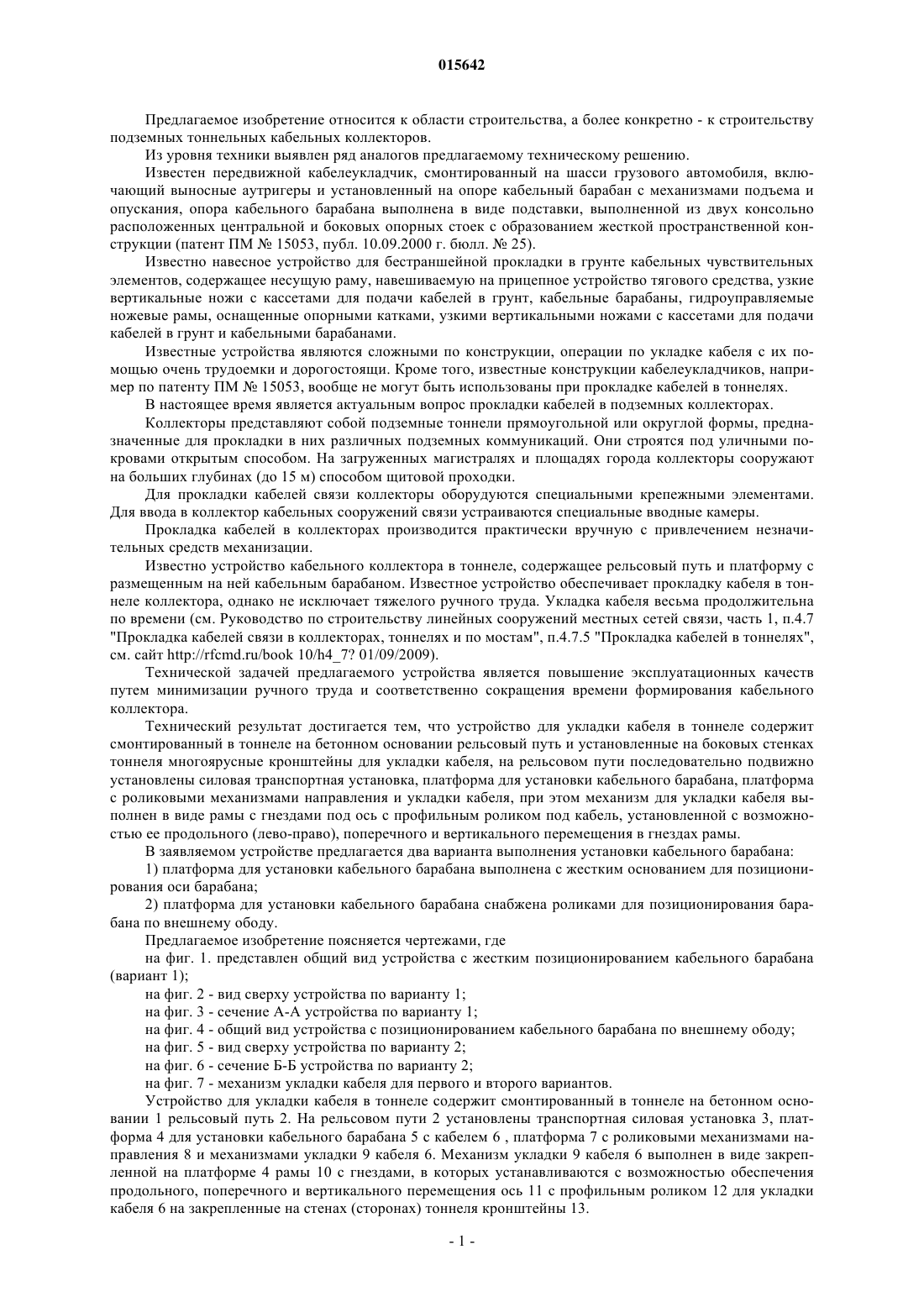

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента УСТРОЙСТВО ДЛЯ УКЛАДКИ КАБЕЛЯ В ТОННЕЛЕ (ВАРИАНТЫ) Изобретение направлено на повышение эксплуатационных качеств путем минимизации ручного труда и соответственно сокращения времени формирования кабельного коллектора. Указанный технический результат достигается тем, что устройство для укладки кабеля в тоннеле содержит смонтированный на основании рельсовый путь, на котором последовательно подвижно установлена силовая транспортная установка с платформой для установки кабельного барабана и платформой с роликовыми механизмами направления и укладки кабеля. Устройство предусматривает два варианта установки кабельного барабана: 1) платформа для установки кабельного барабана выполнена с жестким основанием для позиционирования оси барабана; 2) платформа снабжена роликами для позиционирования барабана по внешнему ободу. Для первого и второго вариантов механизм укладки кабеля выполнен профильным в виде рамы с гнездами под ось, установленной с возможностью ее продольного (лево-право), поперечного и вертикального перемещения в гнездах рамы. Абрамсон Валерий Михайлович,Минц Артур Максович, Хихлуха Борис Алексеевич, Касаткин Павел Игоревич, Вострикова Наталья Анатольевна (RU) Горячкина Т.Г. (RU) 015642 Предлагаемое изобретение относится к области строительства, а более конкретно - к строительству подземных тоннельных кабельных коллекторов. Из уровня техники выявлен ряд аналогов предлагаемому техническому решению. Известен передвижной кабелеукладчик, смонтированный на шасси грузового автомобиля, включающий выносные аутригеры и установленный на опоре кабельный барабан с механизмами подъема и опускания, опора кабельного барабана выполнена в виде подставки, выполненной из двух консольно расположенных центральной и боковых опорных стоек с образованием жесткой пространственной конструкции (патент ПМ 15053, публ. 10.09.2000 г. бюлл.25). Известно навесное устройство для бестраншейной прокладки в грунте кабельных чувствительных элементов, содержащее несущую раму, навешиваемую на прицепное устройство тягового средства, узкие вертикальные ножи с кассетами для подачи кабелей в грунт, кабельные барабаны, гидроуправляемые ножевые рамы, оснащенные опорными катками, узкими вертикальными ножами с кассетами для подачи кабелей в грунт и кабельными барабанами. Известные устройства являются сложными по конструкции, операции по укладке кабеля с их помощью очень трудоемки и дорогостоящи. Кроме того, известные конструкции кабелеукладчиков, например по патенту ПМ 15053, вообще не могут быть использованы при прокладке кабелей в тоннелях. В настоящее время является актуальным вопрос прокладки кабелей в подземных коллекторах. Коллекторы представляют собой подземные тоннели прямоугольной или округлой формы, предназначенные для прокладки в них различных подземных коммуникаций. Они строятся под уличными покровами открытым способом. На загруженных магистралях и площадях города коллекторы сооружают на больших глубинах (до 15 м) способом щитовой проходки. Для прокладки кабелей связи коллекторы оборудуются специальными крепежными элементами. Для ввода в коллектор кабельных сооружений связи устраиваются специальные вводные камеры. Прокладка кабелей в коллекторах производится практически вручную с привлечением незначительных средств механизации. Известно устройство кабельного коллектора в тоннеле, содержащее рельсовый путь и платформу с размещенным на ней кабельным барабаном. Известное устройство обеспечивает прокладку кабеля в тоннеле коллектора, однако не исключает тяжелого ручного труда. Укладка кабеля весьма продолжительна по времени (см. Руководство по строительству линейных сооружений местных сетей связи, часть 1, п.4.7"Прокладка кабелей связи в коллекторах, тоннелях и по мостам", п.4.7.5 "Прокладка кабелей в тоннелях",см. сайт http://rfcmd.ru/book 10/h47 01/09/2009). Технической задачей предлагаемого устройства является повышение эксплуатационных качеств путем минимизации ручного труда и соответственно сокращения времени формирования кабельного коллектора. Технический результат достигается тем, что устройство для укладки кабеля в тоннеле содержит смонтированный в тоннеле на бетонном основании рельсовый путь и установленные на боковых стенках тоннеля многоярусные кронштейны для укладки кабеля, на рельсовом пути последовательно подвижно установлены силовая транспортная установка, платформа для установки кабельного барабана, платформа с роликовыми механизмами направления и укладки кабеля, при этом механизм для укладки кабеля выполнен в виде рамы с гнездами под ось с профильным роликом под кабель, установленной с возможностью ее продольного (лево-право), поперечного и вертикального перемещения в гнездах рамы. В заявляемом устройстве предлагается два варианта выполнения установки кабельного барабана: 1) платформа для установки кабельного барабана выполнена с жестким основанием для позиционирования оси барабана; 2) платформа для установки кабельного барабана снабжена роликами для позиционирования барабана по внешнему ободу. Предлагаемое изобретение поясняется чертежами, где на фиг. 1. представлен общий вид устройства с жестким позиционированием кабельного барабана(вариант 1); на фиг. 2 - вид сверху устройства по варианту 1; на фиг. 3 - сечение А-А устройства по варианту 1; на фиг. 4 - общий вид устройства с позиционированием кабельного барабана по внешнему ободу; на фиг. 5 - вид сверху устройства по варианту 2; на фиг. 6 - сечение Б-Б устройства по варианту 2; на фиг. 7 - механизм укладки кабеля для первого и второго вариантов. Устройство для укладки кабеля в тоннеле содержит смонтированный в тоннеле на бетонном основании 1 рельсовый путь 2. На рельсовом пути 2 установлены транспортная силовая установка 3, платформа 4 для установки кабельного барабана 5 с кабелем 6 , платформа 7 с роликовыми механизмами направления 8 и механизмами укладки 9 кабеля 6. Механизм укладки 9 кабеля 6 выполнен в виде закрепленной на платформе 4 рамы 10 с гнездами, в которых устанавливаются с возможностью обеспечения продольного, поперечного и вертикального перемещения ось 11 с профильным роликом 12 для укладки кабеля 6 на закрепленные на стенах (сторонах) тоннеля кронштейны 13.-1 015642 Предлагаемое устройство для укладки кабеля предусматривает два варианта выполнения установки кабельного барабана 5: 1) платформа 4 для установки кабельного барабана 5 выполнена с жестким основанием для позиционирования оси барабана (см. фиг. 1-3); 2) платформа 4 для установки кабельного барабана 5 снабжена роликами 14 для позиционирования барабана по внешнему ободу (см. фиг. 4-6). Предлагаемое техническое решение по позиционированию кабельного барабана по внешнему ободу позволяет значительно уменьшить габариты платформы 4 для установки барабана 5, что является важным при работе в тоннелях малого диаметра. Механизм укладки 9 кабеля 6 для первого и второго вариантов выполнен одинаково. Предложенная конструкция функционирует следующим образом. В кабельном тоннеле формируется бетонное основание 1, на котором жестко монтируется рельсовый путь 2. На рельсовый путь последовательно устанавливаются транспортная силовая установка, 3,которая при движении тянет за собой платформу 4 с кабельным барабаном 5. С платформой 4 на расстоянии, обеспечивающем заданное направление кабеля 6, сцеплена платформа 7. При движении барабан 5 проворачивается, кабель 6 с барабана 5 сматывается и попадает на роликовый механизм направления 8,затем на профильный ролик 12 механизма укладки 9 и далее укладывается на один из заданных кронштейнов 13. После прокладки кабеля и закрепления его на одном из кронштейнов 13 по всей длине тоннеля ось 11 механизма укладки 9 переставляется в следующее гнездо рамы 10 и осуществляется следующая прокладка, и так до полного завершения прокладки кабеля. Предлагаемое техническое решение позволяет практически исключить ручной труд и существенно снизить время формирования коллектора. Таким образом, предлагаемое техническое решение позволяет обеспечить прокладку кабелей в тоннеле механическим способом, почти полностью исключив ручной труд и соответственно уменьшить стоимость и продолжительность работ. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для укладки кабеля в тоннеле, содержащее смонтированные в тоннеле рельсовый путь и настенные многоярусные кронштейны; последовательно подвижно установленные на рельсовом пути силовую транспортную установку; платформу для установки кабельного барабана с жестким основанием для позиционирования оси барабана; платформу с роликовыми механизмами направления и укладки кабеля; механизм укладки кабеля, выполненный в виде закрепленной на платформе рамы с гнездами под ось с профильным роликом, установленной с возможностью ее продольного, поперечного и вертикального перемещения в гнездах рамы. 2. Устройство для укладки кабеля в тоннеле, содержащее смонтированные в тоннеле рельсовый путь и настенные многоярусные кронштейны; последовательно подвижно установленные на рельсовом пути силовую транспортную установку; платформу для установки кабельного барабана, снабженную роликами для позиционирования барабана по внешнему ободу; платформу с роликовыми механизмами направления и укладки кабеля; механизм укладки кабеля, выполненный в виде закрепленной на платформе рамы с гнездами под ось с профильным роликом, установленной с возможностью ее продольного, поперечного и вертикального перемещения в гнездах рамы.
МПК / Метки
МПК: H02G 1/06
Метки: кабеля, укладки, устройство, варианты, тоннеле
