Устройство соединения водонагревателя с трубопроводом водопроводной воды и трубопроводом горячей воды

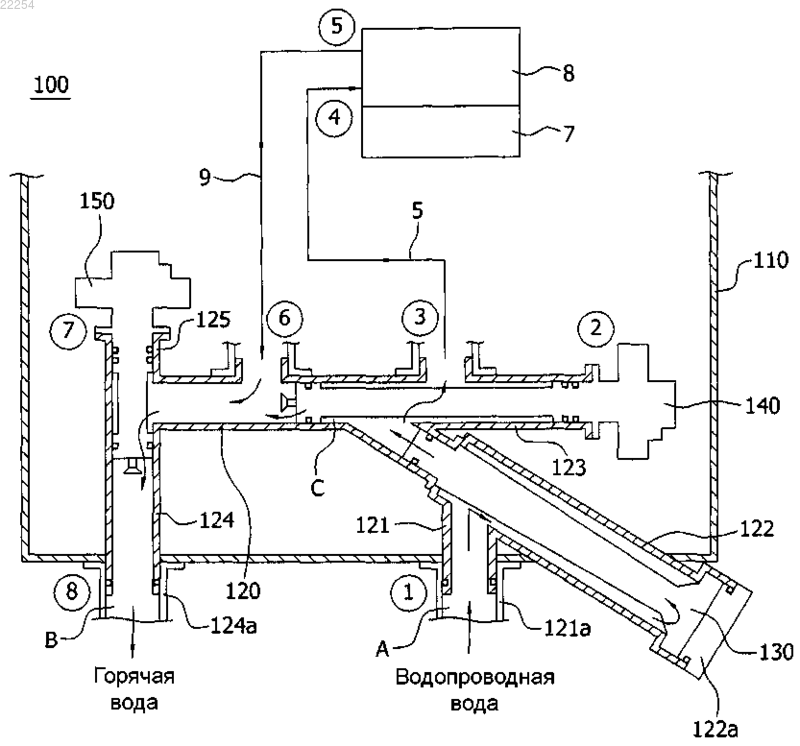

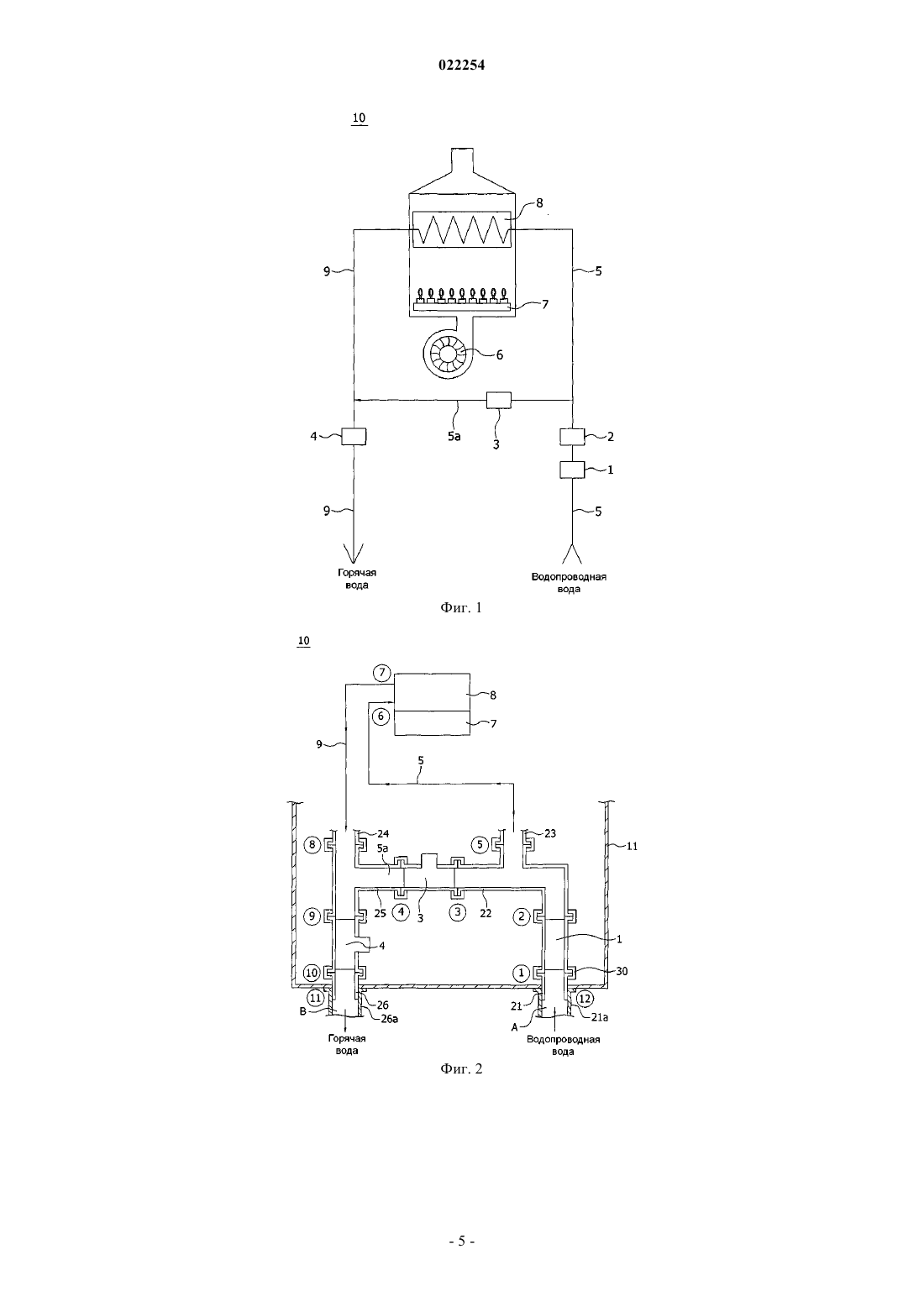

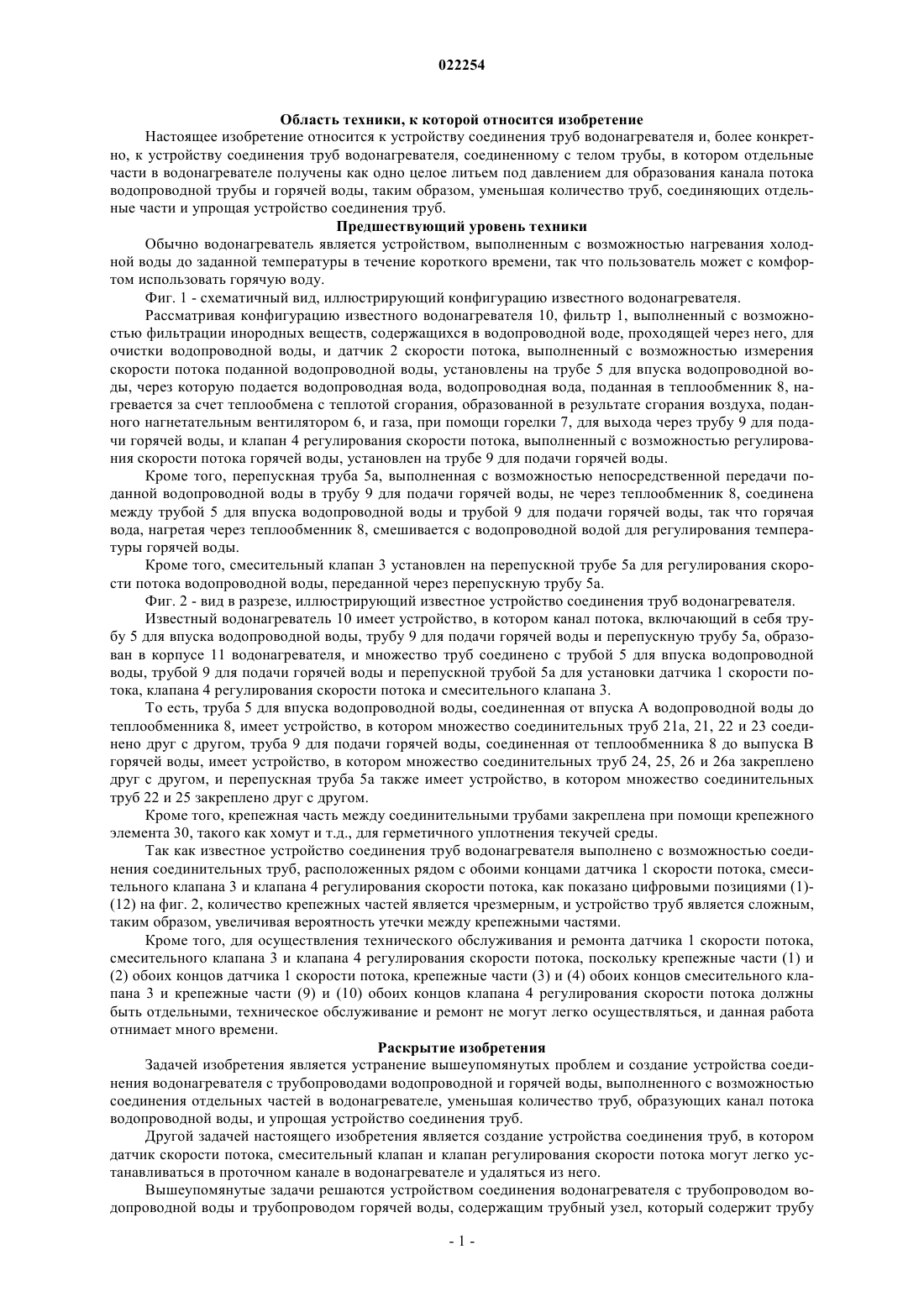

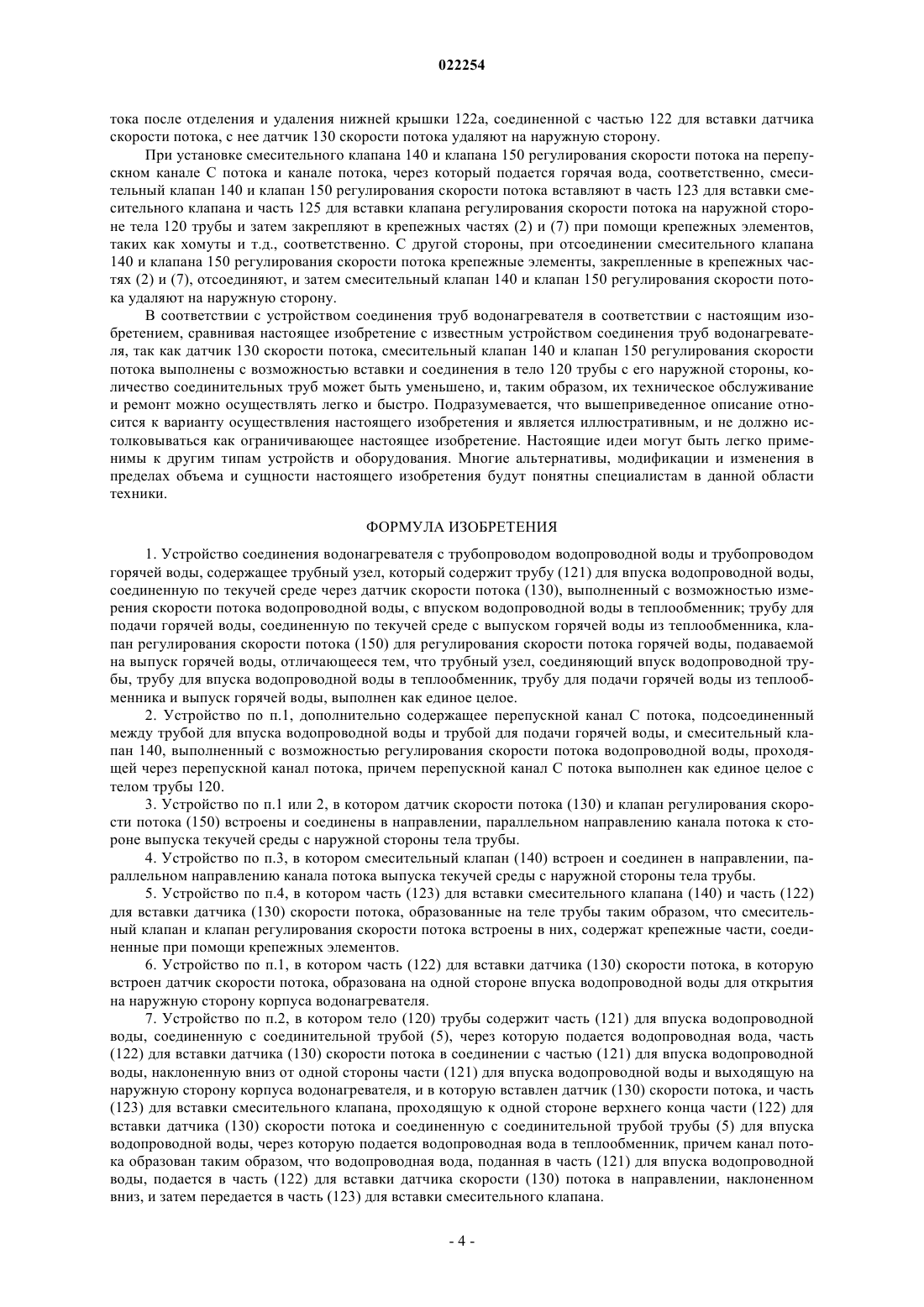

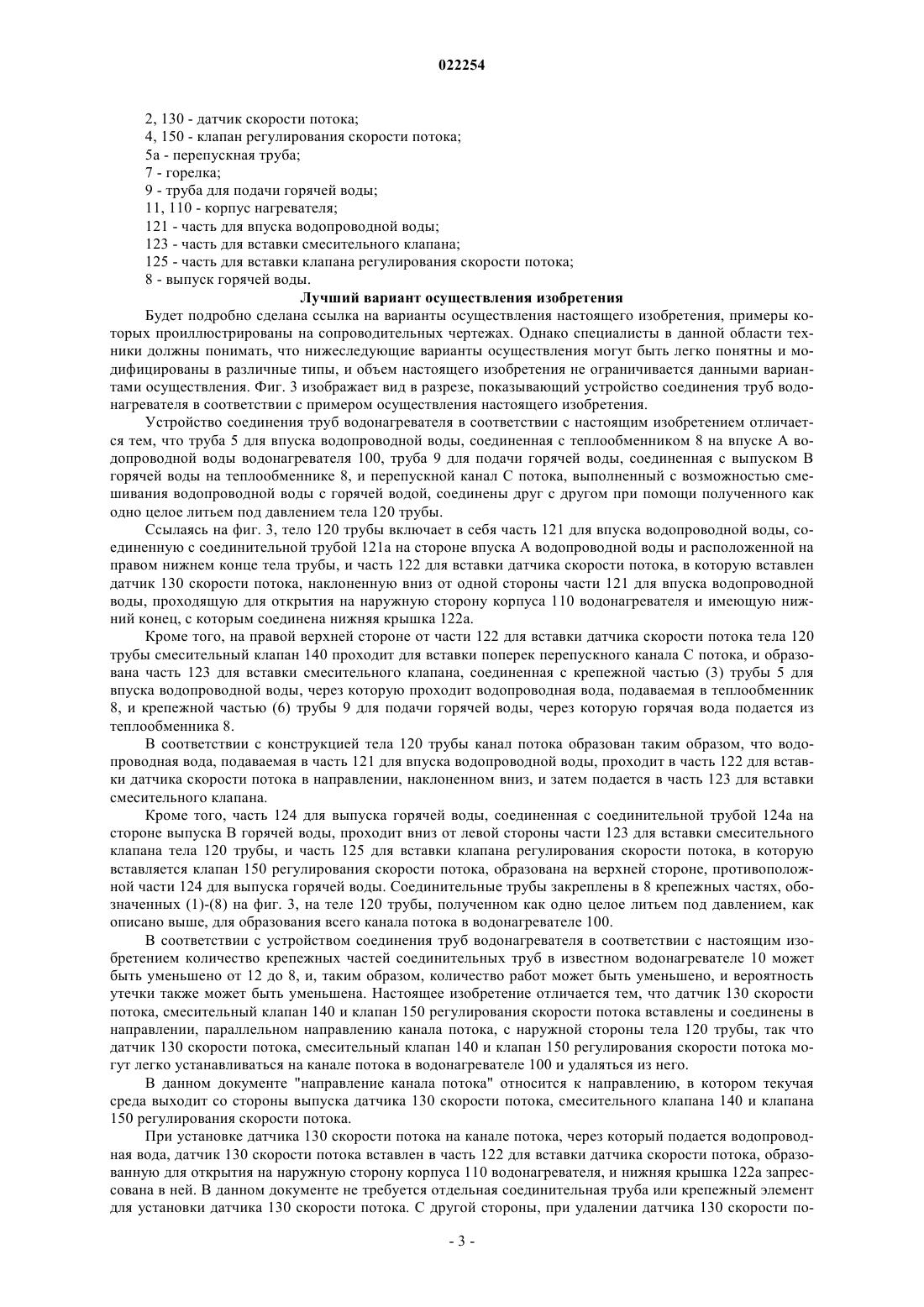

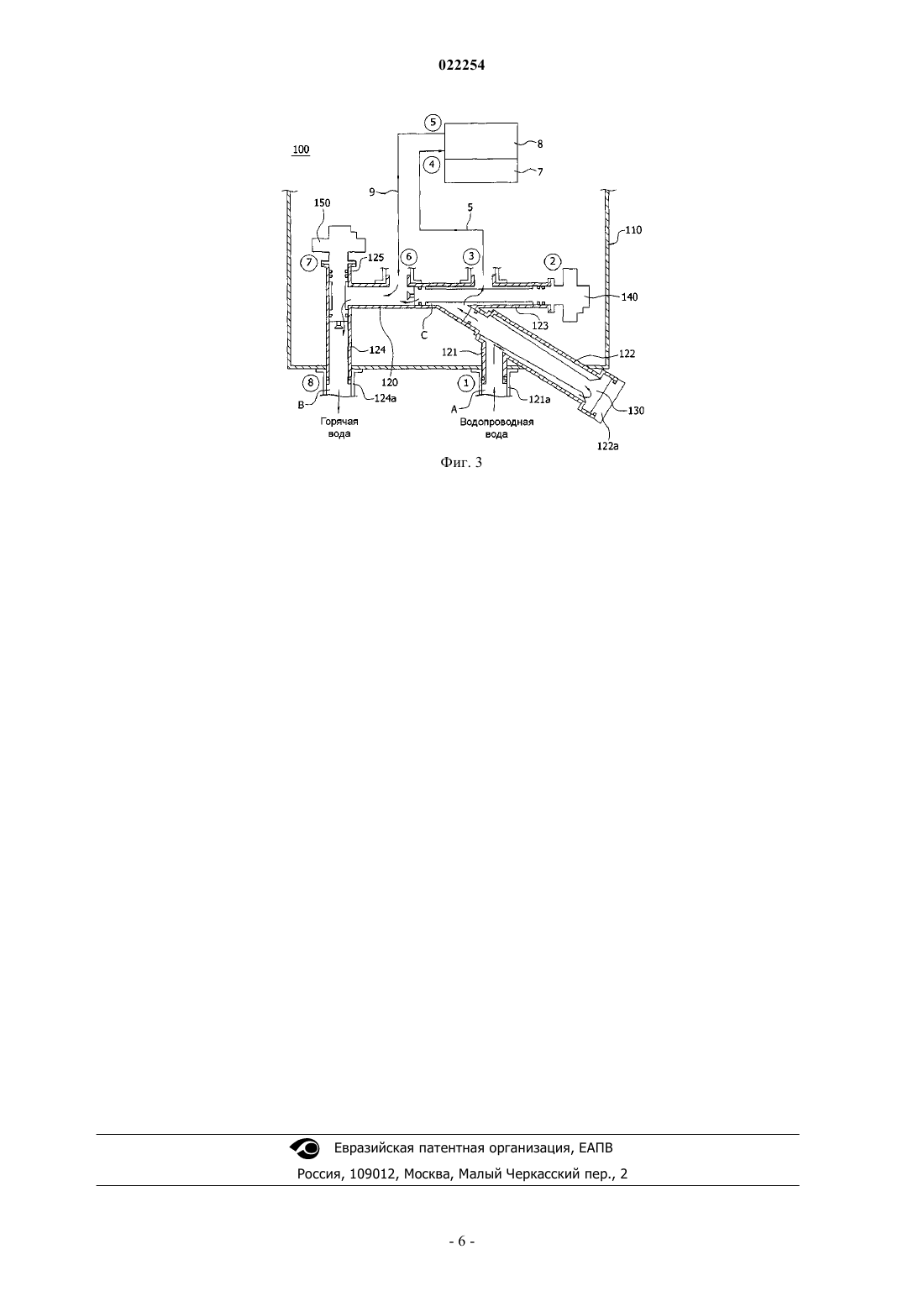

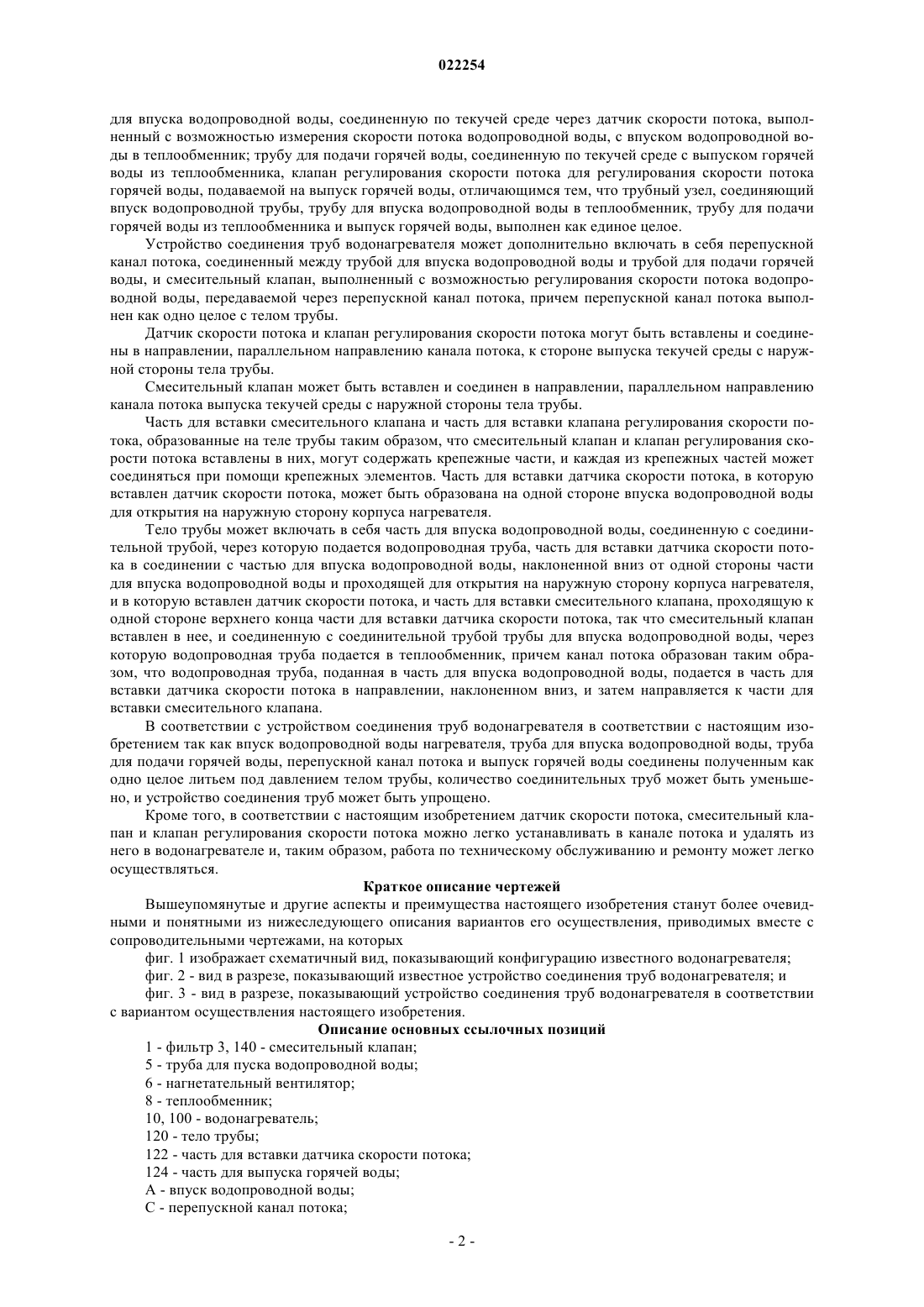

УСТРОЙСТВО СОЕДИНЕНИЯ ВОДОНАГРЕВАТЕЛЯ С ТРУБОПРОВОДОМ ВОДОПРОВОДНОЙ ВОДЫ И ТРУБОПРОВОДОМ ГОРЯЧЕЙ ВОДЫ Настоящее изобретение относится к устройству соединения труб водонагревателя, в котором отдельные части в водонагревателе соединены как одно целое с телом тубы, которое получено литьем под давлением, чтобы образовать каналы прямоточной воды и горячей воды, таким образом, уменьшая количество труб, соединяющих отдельные части, и упрощая устройство соединения труб. Для осуществления этого в соответствии с настоящим изобретением устройство соединения труб водонагревателя, содержащее трубу для впуска прямоточной воды, соединенную от впуска прямоточной воды до теплообменника, трубу для подачи горячей воды, соединенную от теплообменника до выпуска горячей воды, датчик скорости потока для измерения скорости потока прямоточной воды, поданной через впуск прямоточной воды, клапан регулирования скорости потока для регулирования скорости потока горячей воды, выходящей через выпуск горячей воды,отличается тем, что тело трубы, которое соединяет впуск прямоточной воды, трубу для впуска прямоточной воды, трубу для подачи горячей воды и выпуск горячей воды, образовано как одно целое с ними. Область техники, к которой относится изобретение Настоящее изобретение относится к устройству соединения труб водонагревателя и, более конкретно, к устройству соединения труб водонагревателя, соединенному с телом трубы, в котором отдельные части в водонагревателе получены как одно целое литьем под давлением для образования канала потока водопроводной трубы и горячей воды, таким образом, уменьшая количество труб, соединяющих отдельные части и упрощая устройство соединения труб. Предшествующий уровень техники Обычно водонагреватель является устройством, выполненным с возможностью нагревания холодной воды до заданной температуры в течение короткого времени, так что пользователь может с комфортом использовать горячую воду. Фиг. 1 - схематичный вид, иллюстрирующий конфигурацию известного водонагревателя. Рассматривая конфигурацию известного водонагревателя 10, фильтр 1, выполненный с возможностью фильтрации инородных веществ, содержащихся в водопроводной воде, проходящей через него, для очистки водопроводной воды, и датчик 2 скорости потока, выполненный с возможностью измерения скорости потока поданной водопроводной воды, установлены на трубе 5 для впуска водопроводной воды, через которую подается водопроводная вода, водопроводная вода, поданная в теплообменник 8, нагревается за счет теплообмена с теплотой сгорания, образованной в результате сгорания воздуха, поданного нагнетательным вентилятором 6, и газа, при помощи горелки 7, для выхода через трубу 9 для подачи горячей воды, и клапан 4 регулирования скорости потока, выполненный с возможностью регулирования скорости потока горячей воды, установлен на трубе 9 для подачи горячей воды. Кроме того, перепускная труба 5 а, выполненная с возможностью непосредственной передачи поданной водопроводной воды в трубу 9 для подачи горячей воды, не через теплообменник 8, соединена между трубой 5 для впуска водопроводной воды и трубой 9 для подачи горячей воды, так что горячая вода, нагретая через теплообменник 8, смешивается с водопроводной водой для регулирования температуры горячей воды. Кроме того, смесительный клапан 3 установлен на перепускной трубе 5 а для регулирования скорости потока водопроводной воды, переданной через перепускную трубу 5 а. Фиг. 2 - вид в разрезе, иллюстрирующий известное устройство соединения труб водонагревателя. Известный водонагреватель 10 имеет устройство, в котором канал потока, включающий в себя трубу 5 для впуска водопроводной воды, трубу 9 для подачи горячей воды и перепускную трубу 5 а, образован в корпусе 11 водонагревателя, и множество труб соединено с трубой 5 для впуска водопроводной воды, трубой 9 для подачи горячей воды и перепускной трубой 5 а для установки датчика 1 скорости потока, клапана 4 регулирования скорости потока и смесительного клапана 3. То есть, труба 5 для впуска водопроводной воды, соединенная от впуска А водопроводной воды до теплообменника 8, имеет устройство, в котором множество соединительных труб 21 а, 21, 22 и 23 соединено друг с другом, труба 9 для подачи горячей воды, соединенная от теплообменника 8 до выпуска В горячей воды, имеет устройство, в котором множество соединительных труб 24, 25, 26 и 26 а закреплено друг с другом, и перепускная труба 5 а также имеет устройство, в котором множество соединительных труб 22 и 25 закреплено друг с другом. Кроме того, крепежная часть между соединительными трубами закреплена при помощи крепежного элемента 30, такого как хомут и т.д., для герметичного уплотнения текучей среды. Так как известное устройство соединения труб водонагревателя выполнено с возможностью соединения соединительных труб, расположенных рядом с обоими концами датчика 1 скорости потока, смесительного клапана 3 и клапана 4 регулирования скорости потока, как показано цифровыми позициями (1)(12) на фиг. 2, количество крепежных частей является чрезмерным, и устройство труб является сложным,таким образом, увеличивая вероятность утечки между крепежными частями. Кроме того, для осуществления технического обслуживания и ремонта датчика 1 скорости потока,смесительного клапана 3 и клапана 4 регулирования скорости потока, поскольку крепежные части (1) и(2) обоих концов датчика 1 скорости потока, крепежные части (3) и (4) обоих концов смесительного клапана 3 и крепежные части (9) и (10) обоих концов клапана 4 регулирования скорости потока должны быть отдельными, техническое обслуживание и ремонт не могут легко осуществляться, и данная работа отнимает много времени. Раскрытие изобретения Задачей изобретения является устранение вышеупомянутых проблем и создание устройства соединения водонагревателя с трубопроводами водопроводной и горячей воды, выполненного с возможностью соединения отдельных частей в водонагревателе, уменьшая количество труб, образующих канал потока водопроводной воды, и упрощая устройство соединения труб. Другой задачей настоящего изобретения является создание устройства соединения труб, в котором датчик скорости потока, смесительный клапан и клапан регулирования скорости потока могут легко устанавливаться в проточном канале в водонагревателе и удаляться из него. Вышеупомянутые задачи решаются устройством соединения водонагревателя с трубопроводом водопроводной воды и трубопроводом горячей воды, содержащим трубный узел, который содержит трубу для впуска водопроводной воды, соединенную по текучей среде через датчик скорости потока, выполненный с возможностью измерения скорости потока водопроводной воды, с впуском водопроводной воды в теплообменник; трубу для подачи горячей воды, соединенную по текучей среде с выпуском горячей воды из теплообменника, клапан регулирования скорости потока для регулирования скорости потока горячей воды, подаваемой на выпуск горячей воды, отличающимся тем, что трубный узел, соединяющий впуск водопроводной трубы, трубу для впуска водопроводной воды в теплообменник, трубу для подачи горячей воды из теплообменника и выпуск горячей воды, выполнен как единое целое. Устройство соединения труб водонагревателя может дополнительно включать в себя перепускной канал потока, соединенный между трубой для впуска водопроводной воды и трубой для подачи горячей воды, и смесительный клапан, выполненный с возможностью регулирования скорости потока водопроводной воды, передаваемой через перепускной канал потока, причем перепускной канал потока выполнен как одно целое с телом трубы. Датчик скорости потока и клапан регулирования скорости потока могут быть вставлены и соединены в направлении, параллельном направлению канала потока, к стороне выпуска текучей среды с наружной стороны тела трубы. Смесительный клапан может быть вставлен и соединен в направлении, параллельном направлению канала потока выпуска текучей среды с наружной стороны тела трубы. Часть для вставки смесительного клапана и часть для вставки клапана регулирования скорости потока, образованные на теле трубы таким образом, что смесительный клапан и клапан регулирования скорости потока вставлены в них, могут содержать крепежные части, и каждая из крепежных частей может соединяться при помощи крепежных элементов. Часть для вставки датчика скорости потока, в которую вставлен датчик скорости потока, может быть образована на одной стороне впуска водопроводной воды для открытия на наружную сторону корпуса нагревателя. Тело трубы может включать в себя часть для впуска водопроводной воды, соединенную с соединительной трубой, через которую подается водопроводная труба, часть для вставки датчика скорости потока в соединении с частью для впуска водопроводной воды, наклоненной вниз от одной стороны части для впуска водопроводной воды и проходящей для открытия на наружную сторону корпуса нагревателя,и в которую вставлен датчик скорости потока, и часть для вставки смесительного клапана, проходящую к одной стороне верхнего конца части для вставки датчика скорости потока, так что смесительный клапан вставлен в нее, и соединенную с соединительной трубой трубы для впуска водопроводной воды, через которую водопроводная труба подается в теплообменник, причем канал потока образован таким образом, что водопроводная труба, поданная в часть для впуска водопроводной воды, подается в часть для вставки датчика скорости потока в направлении, наклоненном вниз, и затем направляется к части для вставки смесительного клапана. В соответствии с устройством соединения труб водонагревателя в соответствии с настоящим изобретением так как впуск водопроводной воды нагревателя, труба для впуска водопроводной воды, труба для подачи горячей воды, перепускной канал потока и выпуск горячей воды соединены полученным как одно целое литьем под давлением телом трубы, количество соединительных труб может быть уменьшено, и устройство соединения труб может быть упрощено. Кроме того, в соответствии с настоящим изобретением датчик скорости потока, смесительный клапан и клапан регулирования скорости потока можно легко устанавливать в канале потока и удалять из него в водонагревателе и, таким образом, работа по техническому обслуживанию и ремонту может легко осуществляться. Краткое описание чертежей Вышеупомянутые и другие аспекты и преимущества настоящего изобретения станут более очевидными и понятными из нижеследующего описания вариантов его осуществления, приводимых вместе с сопроводительными чертежами, на которых фиг. 1 изображает схематичный вид, показывающий конфигурацию известного водонагревателя; фиг. 2 - вид в разрезе, показывающий известное устройство соединения труб водонагревателя; и фиг. 3 - вид в разрезе, показывающий устройство соединения труб водонагревателя в соответствии с вариантом осуществления настоящего изобретения. Описание основных ссылочных позиций 1 - фильтр 3, 140 - смесительный клапан; 5 - труба для пуска водопроводной воды; 6 - нагнетательный вентилятор; 8 - теплообменник; 10, 100 - водонагреватель; 120 - тело трубы; 122 - часть для вставки датчика скорости потока; 124 - часть для выпуска горячей воды; А - впуск водопроводной воды; С - перепускной канал потока; 2, 130 - датчик скорости потока; 4, 150 - клапан регулирования скорости потока; 5 а - перепускная труба; 7 - горелка; 9 - труба для подачи горячей воды; 11, 110 - корпус нагревателя; 121 - часть для впуска водопроводной воды; 123 - часть для вставки смесительного клапана; 125 - часть для вставки клапана регулирования скорости потока; 8 - выпуск горячей воды. Лучший вариант осуществления изобретения Будет подробно сделана ссылка на варианты осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах. Однако специалисты в данной области техники должны понимать, что нижеследующие варианты осуществления могут быть легко понятны и модифицированы в различные типы, и объем настоящего изобретения не ограничивается данными вариантами осуществления. Фиг. 3 изображает вид в разрезе, показывающий устройство соединения труб водонагревателя в соответствии с примером осуществления настоящего изобретения. Устройство соединения труб водонагревателя в соответствии с настоящим изобретением отличается тем, что труба 5 для впуска водопроводной воды, соединенная с теплообменником 8 на впуске А водопроводной воды водонагревателя 100, труба 9 для подачи горячей воды, соединенная с выпуском В горячей воды на теплообменнике 8, и перепускной канал С потока, выполненный с возможностью смешивания водопроводной воды с горячей водой, соединены друг с другом при помощи полученного как одно целое литьем под давлением тела 120 трубы. Ссылаясь на фиг. 3, тело 120 трубы включает в себя часть 121 для впуска водопроводной воды, соединенную с соединительной трубой 121 а на стороне впуска А водопроводной воды и расположенной на правом нижнем конце тела трубы, и часть 122 для вставки датчика скорости потока, в которую вставлен датчик 130 скорости потока, наклоненную вниз от одной стороны части 121 для впуска водопроводной воды, проходящую для открытия на наружную сторону корпуса 110 водонагревателя и имеющую нижний конец, с которым соединена нижняя крышка 122 а. Кроме того, на правой верхней стороне от части 122 для вставки датчика скорости потока тела 120 трубы смесительный клапан 140 проходит для вставки поперек перепускного канала С потока, и образована часть 123 для вставки смесительного клапана, соединенная с крепежной частью (3) трубы 5 для впуска водопроводной воды, через которую проходит водопроводная вода, подаваемая в теплообменник 8, и крепежной частью (6) трубы 9 для подачи горячей воды, через которую горячая вода подается из теплообменника 8. В соответствии с конструкцией тела 120 трубы канал потока образован таким образом, что водопроводная вода, подаваемая в часть 121 для впуска водопроводной воды, проходит в часть 122 для вставки датчика скорости потока в направлении, наклоненном вниз, и затем подается в часть 123 для вставки смесительного клапана. Кроме того, часть 124 для выпуска горячей воды, соединенная с соединительной трубой 124 а на стороне выпуска В горячей воды, проходит вниз от левой стороны части 123 для вставки смесительного клапана тела 120 трубы, и часть 125 для вставки клапана регулирования скорости потока, в которую вставляется клапан 150 регулирования скорости потока, образована на верхней стороне, противоположной части 124 для выпуска горячей воды. Соединительные трубы закреплены в 8 крепежных частях, обозначенных (1)-(8) на фиг. 3, на теле 120 трубы, полученном как одно целое литьем под давлением, как описано выше, для образования всего канала потока в водонагревателе 100. В соответствии с устройством соединения труб водонагревателя в соответствии с настоящим изобретением количество крепежных частей соединительных труб в известном водонагревателе 10 может быть уменьшено от 12 до 8, и, таким образом, количество работ может быть уменьшено, и вероятность утечки также может быть уменьшена. Настоящее изобретение отличается тем, что датчик 130 скорости потока, смесительный клапан 140 и клапан 150 регулирования скорости потока вставлены и соединены в направлении, параллельном направлению канала потока, с наружной стороны тела 120 трубы, так что датчик 130 скорости потока, смесительный клапан 140 и клапан 150 регулирования скорости потока могут легко устанавливаться на канале потока в водонагревателе 100 и удаляться из него. В данном документе "направление канала потока" относится к направлению, в котором текучая среда выходит со стороны выпуска датчика 130 скорости потока, смесительного клапана 140 и клапана 150 регулирования скорости потока. При установке датчика 130 скорости потока на канале потока, через который подается водопроводная вода, датчик 130 скорости потока вставлен в часть 122 для вставки датчика скорости потока, образованную для открытия на наружную сторону корпуса 110 водонагревателя, и нижняя крышка 122 а запрессована в ней. В данном документе не требуется отдельная соединительная труба или крепежный элемент для установки датчика 130 скорости потока. С другой стороны, при удалении датчика 130 скорости по-3 022254 тока после отделения и удаления нижней крышки 122 а, соединенной с частью 122 для вставки датчика скорости потока, с нее датчик 130 скорости потока удаляют на наружную сторону. При установке смесительного клапана 140 и клапана 150 регулирования скорости потока на перепускном канале С потока и канале потока, через который подается горячая вода, соответственно, смесительный клапан 140 и клапан 150 регулирования скорости потока вставляют в часть 123 для вставки смесительного клапана и часть 125 для вставки клапана регулирования скорости потока на наружной стороне тела 120 трубы и затем закрепляют в крепежных частях (2) и (7) при помощи крепежных элементов,таких как хомуты и т.д., соответственно. С другой стороны, при отсоединении смесительного клапана 140 и клапана 150 регулирования скорости потока крепежные элементы, закрепленные в крепежных частях (2) и (7), отсоединяют, и затем смесительный клапан 140 и клапан 150 регулирования скорости потока удаляют на наружную сторону. В соответствии с устройством соединения труб водонагревателя в соответствии с настоящим изобретением, сравнивая настоящее изобретение с известным устройством соединения труб водонагревателя, так как датчик 130 скорости потока, смесительный клапан 140 и клапан 150 регулирования скорости потока выполнены с возможностью вставки и соединения в тело 120 трубы с его наружной стороны, количество соединительных труб может быть уменьшено, и, таким образом, их техническое обслуживание и ремонт можно осуществлять легко и быстро. Подразумевается, что вышеприведенное описание относится к варианту осуществления настоящего изобретения и является иллюстративным, и не должно истолковываться как ограничивающее настоящее изобретение. Настоящие идеи могут быть легко применимы к другим типам устройств и оборудования. Многие альтернативы, модификации и изменения в пределах объема и сущности настоящего изобретения будут понятны специалистам в данной области техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство соединения водонагревателя с трубопроводом водопроводной воды и трубопроводом горячей воды, содержащее трубный узел, который содержит трубу (121) для впуска водопроводной воды,соединенную по текучей среде через датчик скорости потока (130), выполненный с возможностью измерения скорости потока водопроводной воды, с впуском водопроводной воды в теплообменник; трубу для подачи горячей воды, соединенную по текучей среде с выпуском горячей воды из теплообменника, клапан регулирования скорости потока (150) для регулирования скорости потока горячей воды, подаваемой на выпуск горячей воды, отличающееся тем, что трубный узел, соединяющий впуск водопроводной трубы, трубу для впуска водопроводной воды в теплообменник, трубу для подачи горячей воды из теплообменника и выпуск горячей воды,выполнен как единое целое. 2. Устройство по п.1, дополнительно содержащее перепускной канал С потока, подсоединенный между трубой для впуска водопроводной воды и трубой для подачи горячей воды, и смесительный клапан 140, выполненный с возможностью регулирования скорости потока водопроводной воды, проходящей через перепускной канал потока, причем перепускной канал С потока выполнен как единое целое с телом трубы 120. 3. Устройство по п.1 или 2, в котором датчик скорости потока (130) и клапан регулирования скорости потока (150) встроены и соединены в направлении, параллельном направлению канала потока к стороне выпуска текучей среды с наружной стороны тела трубы. 4. Устройство по п.3, в котором смесительный клапан (140) встроен и соединен в направлении, параллельном направлению канала потока выпуска текучей среды с наружной стороны тела трубы. 5. Устройство по п.4, в котором часть (123) для вставки смесительного клапана (140) и часть (122) для вставки датчика (130) скорости потока, образованные на теле трубы таким образом, что смесительный клапан и клапан регулирования скорости потока встроены в них, содержат крепежные части, соединенные при помощи крепежных элементов. 6. Устройство по п.1, в котором часть (122) для вставки датчика (130) скорости потока, в которую встроен датчик скорости потока, образована на одной стороне впуска водопроводной воды для открытия на наружную сторону корпуса водонагревателя. 7. Устройство по п.2, в котором тело (120) трубы содержит часть (121) для впуска водопроводной воды, соединенную с соединительной трубой (5), через которую подается водопроводная вода, часть(122) для вставки датчика (130) скорости потока в соединении с частью (121) для впуска водопроводной воды, наклоненную вниз от одной стороны части (121) для впуска водопроводной воды и выходящую на наружную сторону корпуса водонагревателя, и в которую вставлен датчик (130) скорости потока, и часть(123) для вставки смесительного клапана, проходящую к одной стороне верхнего конца части (122) для вставки датчика (130) скорости потока и соединенную с соединительной трубой трубы (5) для впуска водопроводной воды, через которую подается водопроводная вода в теплообменник, причем канал потока образован таким образом, что водопроводная вода, поданная в часть (121) для впуска водопроводной воды, подается в часть (122) для вставки датчика скорости (130) потока в направлении, наклоненном вниз, и затем передается в часть (123) для вставки смесительного клапана.
