Подвес кабельный

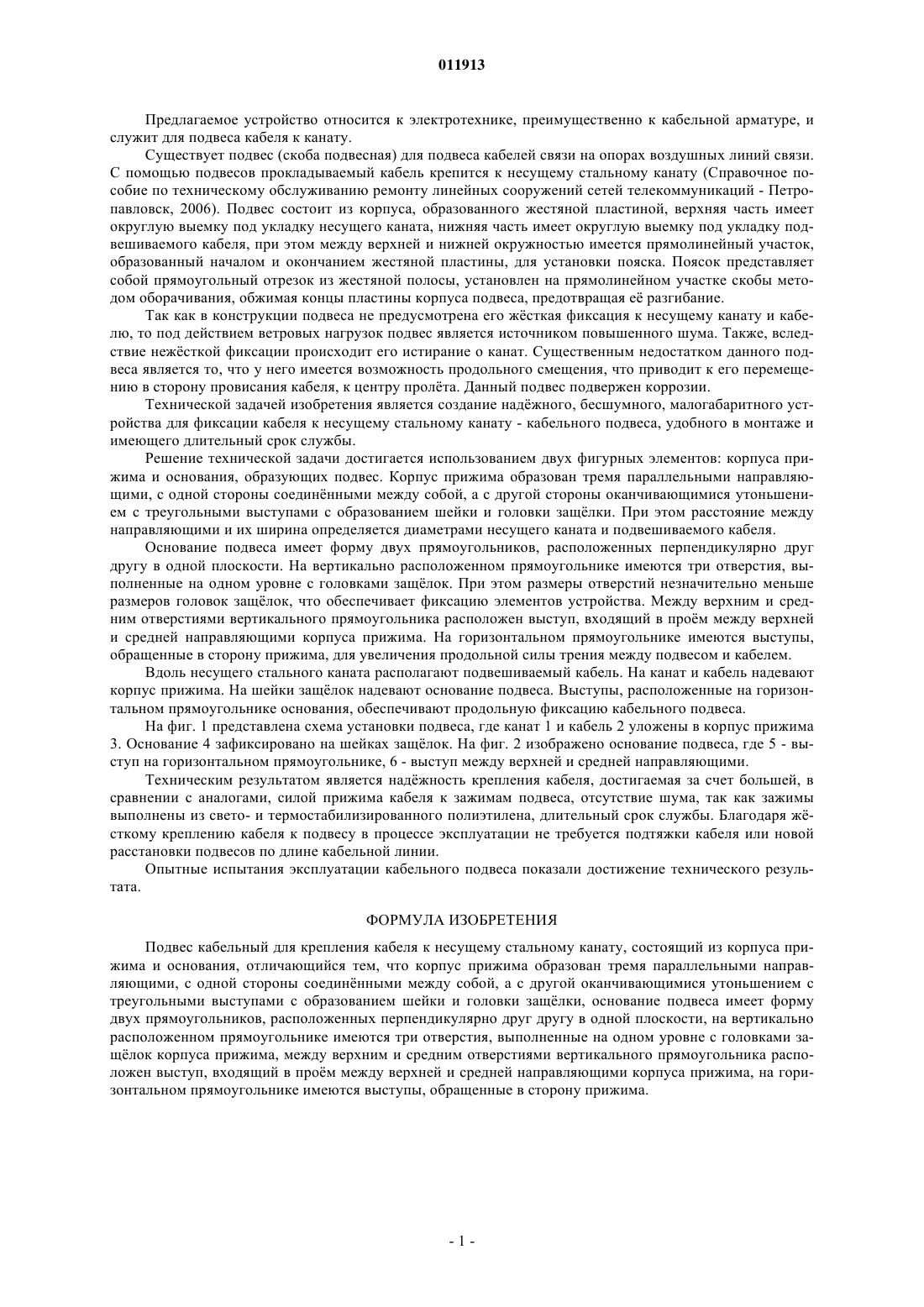

011913 Предлагаемое устройство относится к электротехнике, преимущественно к кабельной арматуре, и служит для подвеса кабеля к канату. Существует подвес (скоба подвесная) для подвеса кабелей связи на опорах воздушных линий связи. С помощью подвесов прокладываемый кабель крепится к несущему стальному канату (Справочное пособие по техническому обслуживанию ремонту линейных сооружений сетей телекоммуникаций - Петропавловск, 2006). Подвес состоит из корпуса, образованного жестяной пластиной, верхняя часть имеет округлую выемку под укладку несущего каната, нижняя часть имеет округлую выемку под укладку подвешиваемого кабеля, при этом между верхней и нижней окружностью имеется прямолинейный участок,образованный началом и окончанием жестяной пластины, для установки пояска. Поясок представляет собой прямоугольный отрезок из жестяной полосы, установлен на прямолинейном участке скобы методом оборачивания, обжимая концы пластины корпуса подвеса, предотвращая е разгибание. Так как в конструкции подвеса не предусмотрена его жсткая фиксация к несущему канату и кабелю, то под действием ветровых нагрузок подвес является источником повышенного шума. Также, вследствие нежсткой фиксации происходит его истирание о канат. Существенным недостатком данного подвеса является то, что у него имеется возможность продольного смещения, что приводит к его перемещению в сторону провисания кабеля, к центру пролта. Данный подвес подвержен коррозии. Технической задачей изобретения является создание наджного, бесшумного, малогабаритного устройства для фиксации кабеля к несущему стальному канату - кабельного подвеса, удобного в монтаже и имеющего длительный срок службы. Решение технической задачи достигается использованием двух фигурных элементов: корпуса прижима и основания, образующих подвес. Корпус прижима образован тремя параллельными направляющими, с одной стороны соединнными между собой, а с другой стороны оканчивающимися утоньшением с треугольными выступами с образованием шейки и головки защлки. При этом расстояние между направляющими и их ширина определяется диаметрами несущего каната и подвешиваемого кабеля. Основание подвеса имеет форму двух прямоугольников, расположенных перпендикулярно друг другу в одной плоскости. На вертикально расположенном прямоугольнике имеются три отверстия, выполненные на одном уровне с головками защлок. При этом размеры отверстий незначительно меньше размеров головок защлок, что обеспечивает фиксацию элементов устройства. Между верхним и средним отверстиями вертикального прямоугольника расположен выступ, входящий в пром между верхней и средней направляющими корпуса прижима. На горизонтальном прямоугольнике имеются выступы,обращенные в сторону прижима, для увеличения продольной силы трения между подвесом и кабелем. Вдоль несущего стального каната располагают подвешиваемый кабель. На канат и кабель надевают корпус прижима. На шейки защлок надевают основание подвеса. Выступы, расположенные на горизонтальном прямоугольнике основания, обеспечивают продольную фиксацию кабельного подвеса. На фиг. 1 представлена схема установки подвеса, где канат 1 и кабель 2 уложены в корпус прижима 3. Основание 4 зафиксировано на шейках защлок. На фиг. 2 изображено основание подвеса, где 5 - выступ на горизонтальном прямоугольнике, 6 - выступ между верхней и средней направляющими. Техническим результатом является наджность крепления кабеля, достигаемая за счет большей, в сравнении с аналогами, силой прижима кабеля к зажимам подвеса, отсутствие шума, так как зажимы выполнены из свето- и термостабилизированного полиэтилена, длительный срок службы. Благодаря жсткому креплению кабеля к подвесу в процессе эксплуатации не требуется подтяжки кабеля или новой расстановки подвесов по длине кабельной линии. Опытные испытания эксплуатации кабельного подвеса показали достижение технического результата. ФОРМУЛА ИЗОБРЕТЕНИЯ Подвес кабельный для крепления кабеля к несущему стальному канату, состоящий из корпуса прижима и основания, отличающийся тем, что корпус прижима образован тремя параллельными направляющими, с одной стороны соединнными между собой, а с другой оканчивающимися утоньшением с треугольными выступами с образованием шейки и головки защлки, основание подвеса имеет форму двух прямоугольников, расположенных перпендикулярно друг другу в одной плоскости, на вертикально расположенном прямоугольнике имеются три отверстия, выполненные на одном уровне с головками защлок корпуса прижима, между верхним и средним отверстиями вертикального прямоугольника расположен выступ, входящий в пром между верхней и средней направляющими корпуса прижима, на горизонтальном прямоугольнике имеются выступы, обращенные в сторону прижима.
