Укупорочное устройство со средствами взаимной фиксации

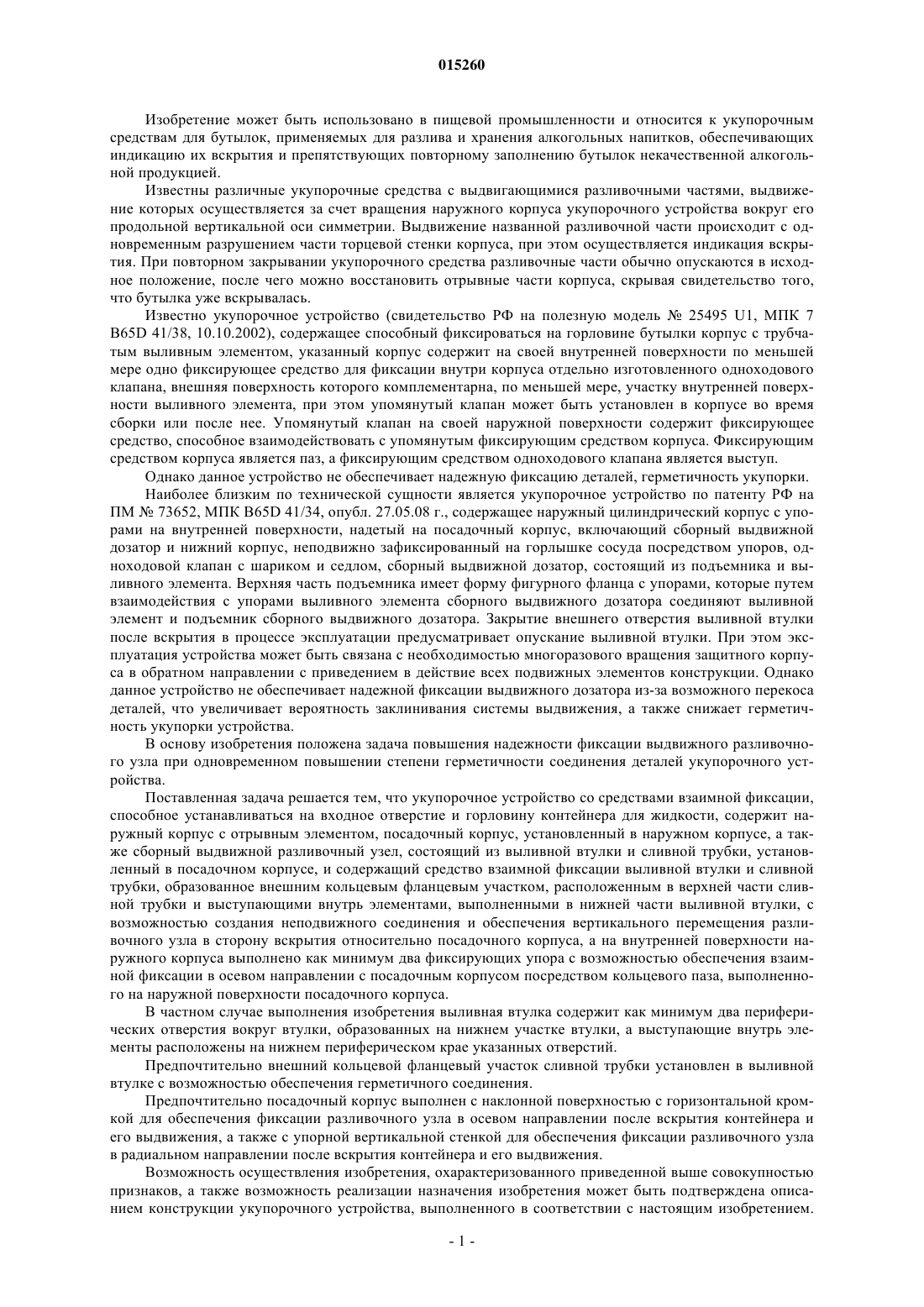

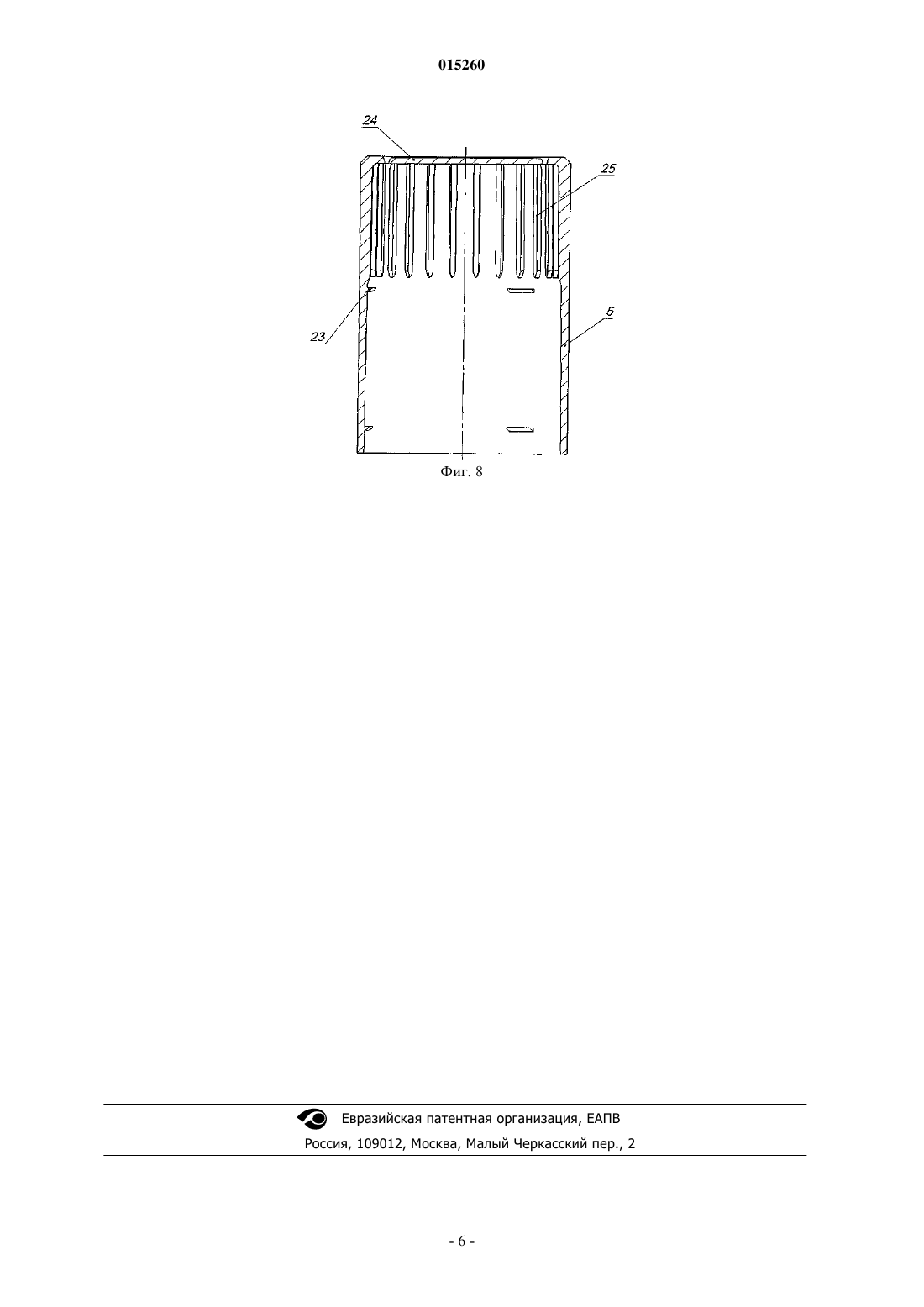

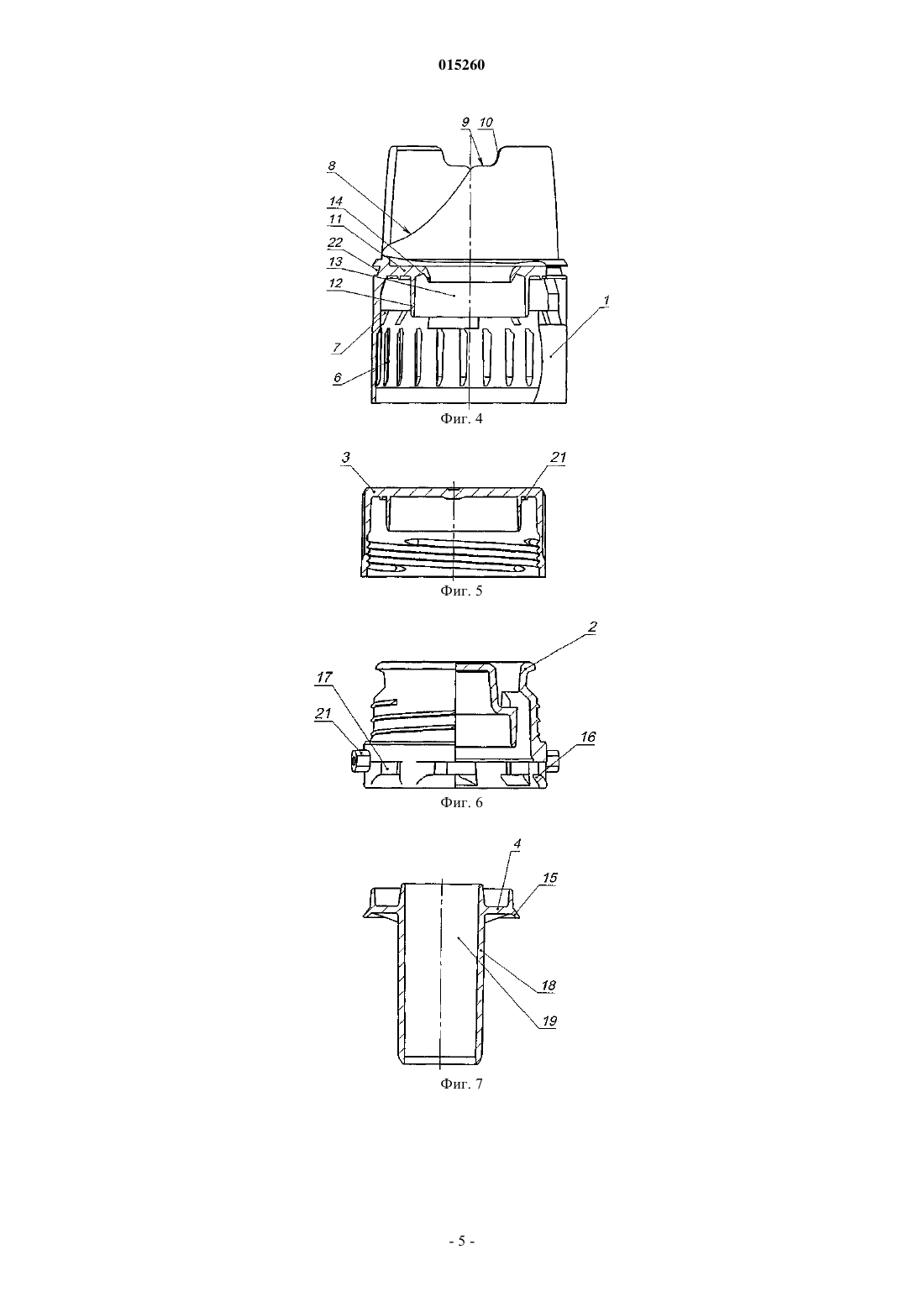

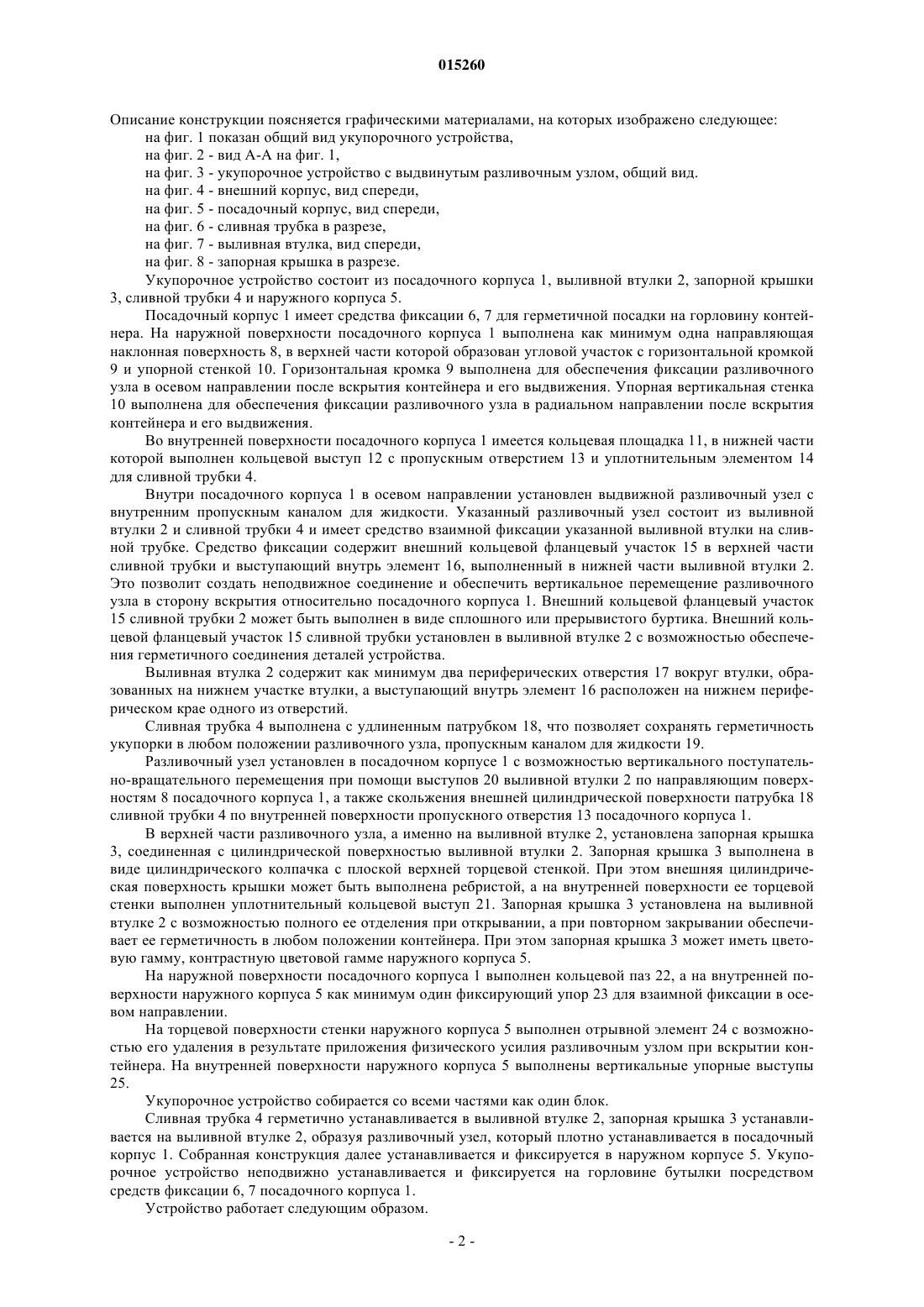

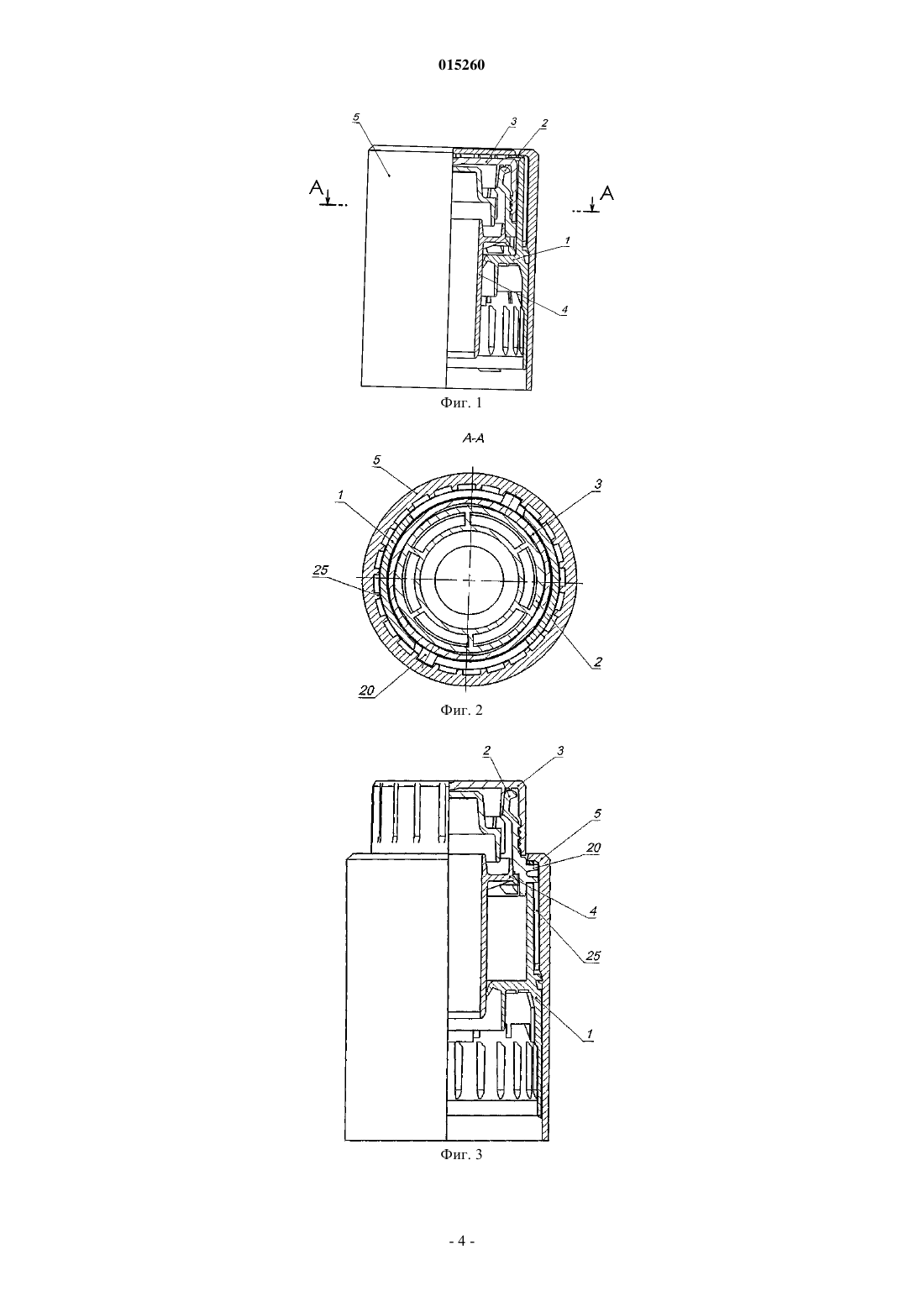

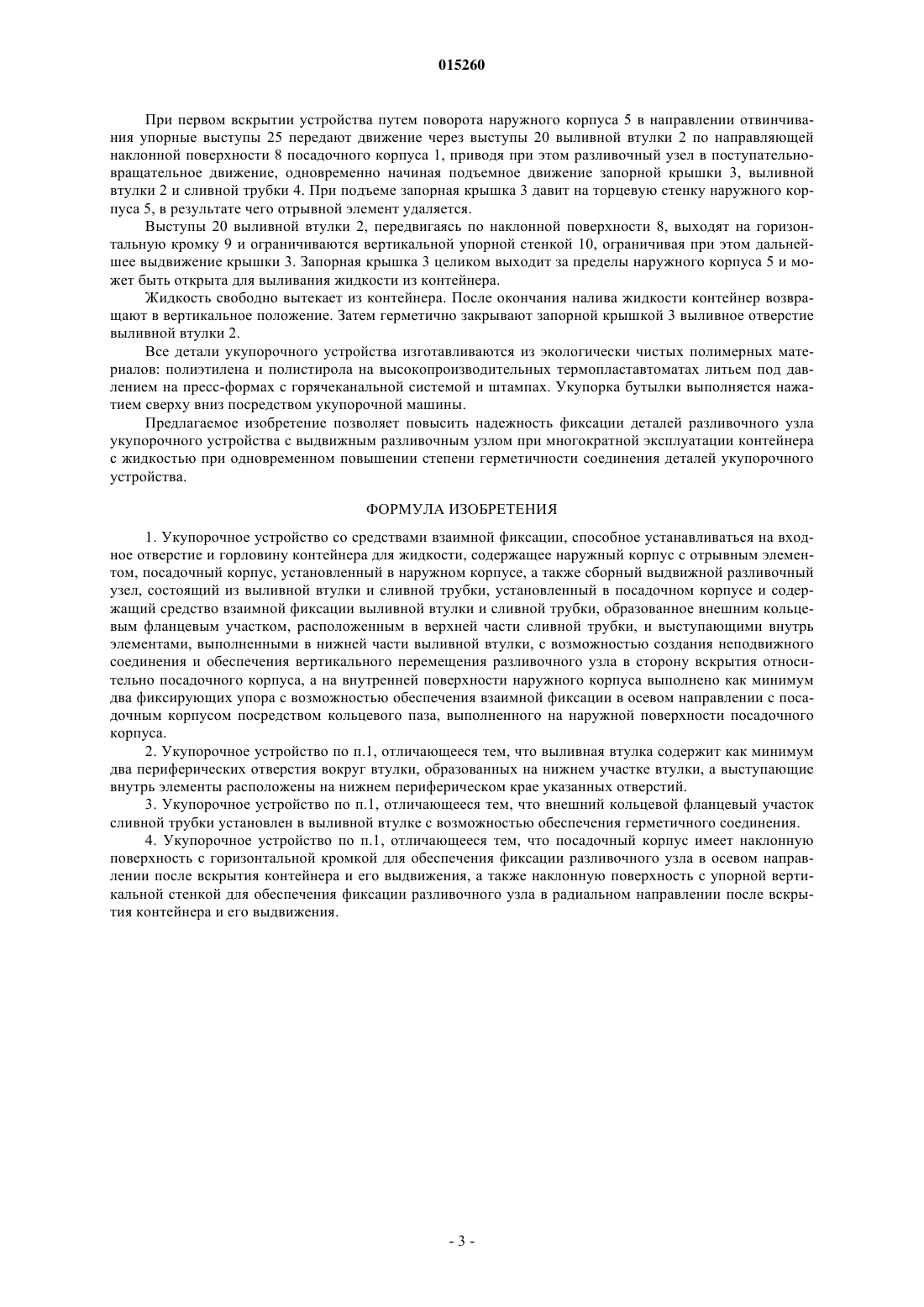

УКУПОРОЧНОЕ УСТРОЙСТВО СО СРЕДСТВАМИ ВЗАИМНОЙ ФИКСАЦИИ(71)(72)(73) Заявитель, изобретатель и патентовладелец: ПАХОМОВ ДМИТРИЙ ИВАНОВИЧ; БИРЮКОВ НИКОЛАЙ ПЕТРОВИЧ (BY) Укупорочное устройство со средствами взаимной фиксации, содержащее выдвижной разливочный узел, состоящий из выливной втулки и сливной трубки, плотно установленный в посадочном корпусе, с возможностью осевого поступательного движения относительно посадочного корпуса,при этом дополнительно имеется средство взаимной фиксации выливной втулки и сливной трубки с возможностью создания неподвижного соединения и обеспечения вертикального перемещения разливочного узла в сторону вскрытия относительно посадочного корпуса. 015260 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися разливочными частями, выдвижение которых осуществляется за счет вращения наружного корпуса укупорочного устройства вокруг его продольной вертикальной оси симметрии. Выдвижение названной разливочной части происходит с одновременным разрушением части торцевой стенки корпуса, при этом осуществляется индикация вскрытия. При повторном закрывании укупорочного средства разливочные части обычно опускаются в исходное положение, после чего можно восстановить отрывные части корпуса, скрывая свидетельство того,что бутылка уже вскрывалась. Известно укупорочное устройство (свидетельство РФ на полезную модель 25495 U1, МПК 7B65D 41/38, 10.10.2002), содержащее способный фиксироваться на горловине бутылки корпус с трубчатым выливным элементом, указанный корпус содержит на своей внутренней поверхности по меньшей мере одно фиксирующее средство для фиксации внутри корпуса отдельно изготовленного одноходового клапана, внешняя поверхность которого комплементарна, по меньшей мере, участку внутренней поверхности выливного элемента, при этом упомянутый клапан может быть установлен в корпусе во время сборки или после нее. Упомянутый клапан на своей наружной поверхности содержит фиксирующее средство, способное взаимодействовать с упомянутым фиксирующим средством корпуса. Фиксирующим средством корпуса является паз, а фиксирующим средством одноходового клапана является выступ. Однако данное устройство не обеспечивает надежную фиксацию деталей, герметичность укупорки. Наиболее близким по технической сущности является укупорочное устройство по патенту РФ на ПМ 73652, МПК B65D 41/34, опубл. 27.05.08 г., содержащее наружный цилиндрический корпус с упорами на внутренней поверхности, надетый на посадочный корпус, включающий сборный выдвижной дозатор и нижний корпус, неподвижно зафиксированный на горлышке сосуда посредством упоров, одноходовой клапан с шариком и седлом, сборный выдвижной дозатор, состоящий из подъемника и выливного элемента. Верхняя часть подъемника имеет форму фигурного фланца с упорами, которые путем взаимодействия с упорами выливного элемента сборного выдвижного дозатора соединяют выливной элемент и подъемник сборного выдвижного дозатора. Закрытие внешнего отверстия выливной втулки после вскрытия в процессе эксплуатации предусматривает опускание выливной втулки. При этом эксплуатация устройства может быть связана с необходимостью многоразового вращения защитного корпуса в обратном направлении с приведением в действие всех подвижных элементов конструкции. Однако данное устройство не обеспечивает надежной фиксации выдвижного дозатора из-за возможного перекоса деталей, что увеличивает вероятность заклинивания системы выдвижения, а также снижает герметичность укупорки устройства. В основу изобретения положена задача повышения надежности фиксации выдвижного разливочного узла при одновременном повышении степени герметичности соединения деталей укупорочного устройства. Поставленная задача решается тем, что укупорочное устройство со средствами взаимной фиксации,способное устанавливаться на входное отверстие и горловину контейнера для жидкости, содержит наружный корпус с отрывным элементом, посадочный корпус, установленный в наружном корпусе, а также сборный выдвижной разливочный узел, состоящий из выливной втулки и сливной трубки, установленный в посадочном корпусе, и содержащий средство взаимной фиксации выливной втулки и сливной трубки, образованное внешним кольцевым фланцевым участком, расположенным в верхней части сливной трубки и выступающими внутрь элементами, выполненными в нижней части выливной втулки, с возможностью создания неподвижного соединения и обеспечения вертикального перемещения разливочного узла в сторону вскрытия относительно посадочного корпуса, а на внутренней поверхности наружного корпуса выполнено как минимум два фиксирующих упора с возможностью обеспечения взаимной фиксации в осевом направлении с посадочным корпусом посредством кольцевого паза, выполненного на наружной поверхности посадочного корпуса. В частном случае выполнения изобретения выливная втулка содержит как минимум два периферических отверстия вокруг втулки, образованных на нижнем участке втулки, а выступающие внутрь элементы расположены на нижнем периферическом крае указанных отверстий. Предпочтительно внешний кольцевой фланцевый участок сливной трубки установлен в выливной втулке с возможностью обеспечения герметичного соединения. Предпочтительно посадочный корпус выполнен с наклонной поверхностью с горизонтальной кромкой для обеспечения фиксации разливочного узла в осевом направлении после вскрытия контейнера и его выдвижения, а также с упорной вертикальной стенкой для обеспечения фиксации разливочного узла в радиальном направлении после вскрытия контейнера и его выдвижения. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением.-1 015260 Описание конструкции поясняется графическими материалами, на которых изображено следующее: на фиг. 1 показан общий вид укупорочного устройства,на фиг. 2 - вид А-А на фиг. 1,на фиг. 3 - укупорочное устройство с выдвинутым разливочным узлом, общий вид. на фиг. 4 - внешний корпус, вид спереди,на фиг. 5 - посадочный корпус, вид спереди,на фиг. 6 - сливная трубка в разрезе,на фиг. 7 - выливная втулка, вид спереди,на фиг. 8 - запорная крышка в разрезе. Укупорочное устройство состоит из посадочного корпуса 1, выливной втулки 2, запорной крышки 3, сливной трубки 4 и наружного корпуса 5. Посадочный корпус 1 имеет средства фиксации 6, 7 для герметичной посадки на горловину контейнера. На наружной поверхности посадочного корпуса 1 выполнена как минимум одна направляющая наклонная поверхность 8, в верхней части которой образован угловой участок с горизонтальной кромкой 9 и упорной стенкой 10. Горизонтальная кромка 9 выполнена для обеспечения фиксации разливочного узла в осевом направлении после вскрытия контейнера и его выдвижения. Упорная вертикальная стенка 10 выполнена для обеспечения фиксации разливочного узла в радиальном направлении после вскрытия контейнера и его выдвижения. Во внутренней поверхности посадочного корпуса 1 имеется кольцевая площадка 11, в нижней части которой выполнен кольцевой выступ 12 с пропускным отверстием 13 и уплотнительным элементом 14 для сливной трубки 4. Внутри посадочного корпуса 1 в осевом направлении установлен выдвижной разливочный узел с внутренним пропускным каналом для жидкости. Указанный разливочный узел состоит из выливной втулки 2 и сливной трубки 4 и имеет средство взаимной фиксации указанной выливной втулки на сливной трубке. Средство фиксации содержит внешний кольцевой фланцевый участок 15 в верхней части сливной трубки и выступающий внутрь элемент 16, выполненный в нижней части выливной втулки 2. Это позволит создать неподвижное соединение и обеспечить вертикальное перемещение разливочного узла в сторону вскрытия относительно посадочного корпуса 1. Внешний кольцевой фланцевый участок 15 сливной трубки 2 может быть выполнен в виде сплошного или прерывистого буртика. Внешний кольцевой фланцевый участок 15 сливной трубки установлен в выливной втулке 2 с возможностью обеспечения герметичного соединения деталей устройства. Выливная втулка 2 содержит как минимум два периферических отверстия 17 вокруг втулки, образованных на нижнем участке втулки, а выступающий внутрь элемент 16 расположен на нижнем периферическом крае одного из отверстий. Сливная трубка 4 выполнена с удлиненным патрубком 18, что позволяет сохранять герметичность укупорки в любом положении разливочного узла, пропускным каналом для жидкости 19. Разливочный узел установлен в посадочном корпусе 1 с возможностью вертикального поступательно-вращательного перемещения при помощи выступов 20 выливной втулки 2 по направляющим поверхностям 8 посадочного корпуса 1, а также скольжения внешней цилиндрической поверхности патрубка 18 сливной трубки 4 по внутренней поверхности пропускного отверстия 13 посадочного корпуса 1. В верхней части разливочного узла, а именно на выливной втулке 2, установлена запорная крышка 3, соединенная с цилиндрической поверхностью выливной втулки 2. Запорная крышка 3 выполнена в виде цилиндрического колпачка с плоской верхней торцевой стенкой. При этом внешняя цилиндрическая поверхность крышки может быть выполнена ребристой, а на внутренней поверхности ее торцевой стенки выполнен уплотнительный кольцевой выступ 21. Запорная крышка 3 установлена на выливной втулке 2 с возможностью полного ее отделения при открывании, а при повторном закрывании обеспечивает ее герметичность в любом положении контейнера. При этом запорная крышка 3 может иметь цветовую гамму, контрастную цветовой гамме наружного корпуса 5. На наружной поверхности посадочного корпуса 1 выполнен кольцевой паз 22, а на внутренней поверхности наружного корпуса 5 как минимум один фиксирующий упор 23 для взаимной фиксации в осевом направлении. На торцевой поверхности стенки наружного корпуса 5 выполнен отрывной элемент 24 с возможностью его удаления в результате приложения физического усилия разливочным узлом при вскрытии контейнера. На внутренней поверхности наружного корпуса 5 выполнены вертикальные упорные выступы 25. Укупорочное устройство собирается со всеми частями как один блок. Сливная трубка 4 герметично устанавливается в выливной втулке 2, запорная крышка 3 устанавливается на выливной втулке 2, образуя разливочный узел, который плотно устанавливается в посадочный корпус 1. Собранная конструкция далее устанавливается и фиксируется в наружном корпусе 5. Укупорочное устройство неподвижно устанавливается и фиксируется на горловине бутылки посредством средств фиксации 6, 7 посадочного корпуса 1. Устройство работает следующим образом.-2 015260 При первом вскрытии устройства путем поворота наружного корпуса 5 в направлении отвинчивания упорные выступы 25 передают движение через выступы 20 выливной втулки 2 по направляющей наклонной поверхности 8 посадочного корпуса 1, приводя при этом разливочный узел в поступательновращательное движение, одновременно начиная подъемное движение запорной крышки 3, выливной втулки 2 и сливной трубки 4. При подъеме запорная крышка 3 давит на торцевую стенку наружного корпуса 5, в результате чего отрывной элемент удаляется. Выступы 20 выливной втулки 2, передвигаясь по наклонной поверхности 8, выходят на горизонтальную кромку 9 и ограничиваются вертикальной упорной стенкой 10, ограничивая при этом дальнейшее выдвижение крышки 3. Запорная крышка 3 целиком выходит за пределы наружного корпуса 5 и может быть открыта для выливания жидкости из контейнера. Жидкость свободно вытекает из контейнера. После окончания налива жидкости контейнер возвращают в вертикальное положение. Затем герметично закрывают запорной крышкой 3 выливное отверстие выливной втулки 2. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое изобретение позволяет повысить надежность фиксации деталей разливочного узла укупорочного устройства с выдвижным разливочным узлом при многократной эксплуатации контейнера с жидкостью при одновременном повышении степени герметичности соединения деталей укупорочного устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство со средствами взаимной фиксации, способное устанавливаться на входное отверстие и горловину контейнера для жидкости, содержащее наружный корпус с отрывным элементом, посадочный корпус, установленный в наружном корпусе, а также сборный выдвижной разливочный узел, состоящий из выливной втулки и сливной трубки, установленный в посадочном корпусе и содержащий средство взаимной фиксации выливной втулки и сливной трубки, образованное внешним кольцевым фланцевым участком, расположенным в верхней части сливной трубки, и выступающими внутрь элементами, выполненными в нижней части выливной втулки, с возможностью создания неподвижного соединения и обеспечения вертикального перемещения разливочного узла в сторону вскрытия относительно посадочного корпуса, а на внутренней поверхности наружного корпуса выполнено как минимум два фиксирующих упора с возможностью обеспечения взаимной фиксации в осевом направлении с посадочным корпусом посредством кольцевого паза, выполненного на наружной поверхности посадочного корпуса. 2. Укупорочное устройство по п.1, отличающееся тем, что выливная втулка содержит как минимум два периферических отверстия вокруг втулки, образованных на нижнем участке втулки, а выступающие внутрь элементы расположены на нижнем периферическом крае указанных отверстий. 3. Укупорочное устройство по п.1, отличающееся тем, что внешний кольцевой фланцевый участок сливной трубки установлен в выливной втулке с возможностью обеспечения герметичного соединения. 4. Укупорочное устройство по п.1, отличающееся тем, что посадочный корпус имеет наклонную поверхность с горизонтальной кромкой для обеспечения фиксации разливочного узла в осевом направлении после вскрытия контейнера и его выдвижения, а также наклонную поверхность с упорной вертикальной стенкой для обеспечения фиксации разливочного узла в радиальном направлении после вскрытия контейнера и его выдвижения.
