Укупорочное устройство с выдвижным разливочным узлом

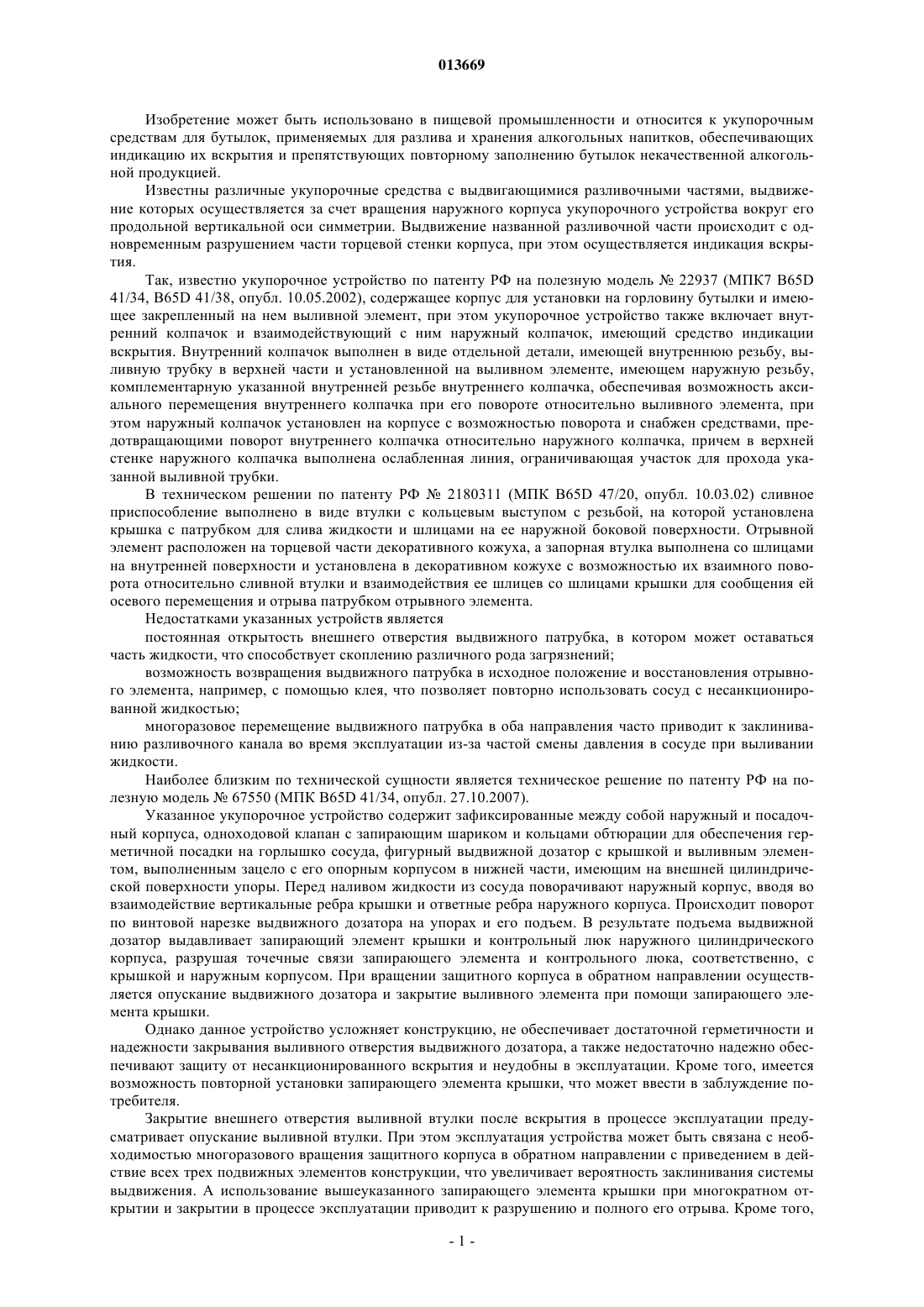

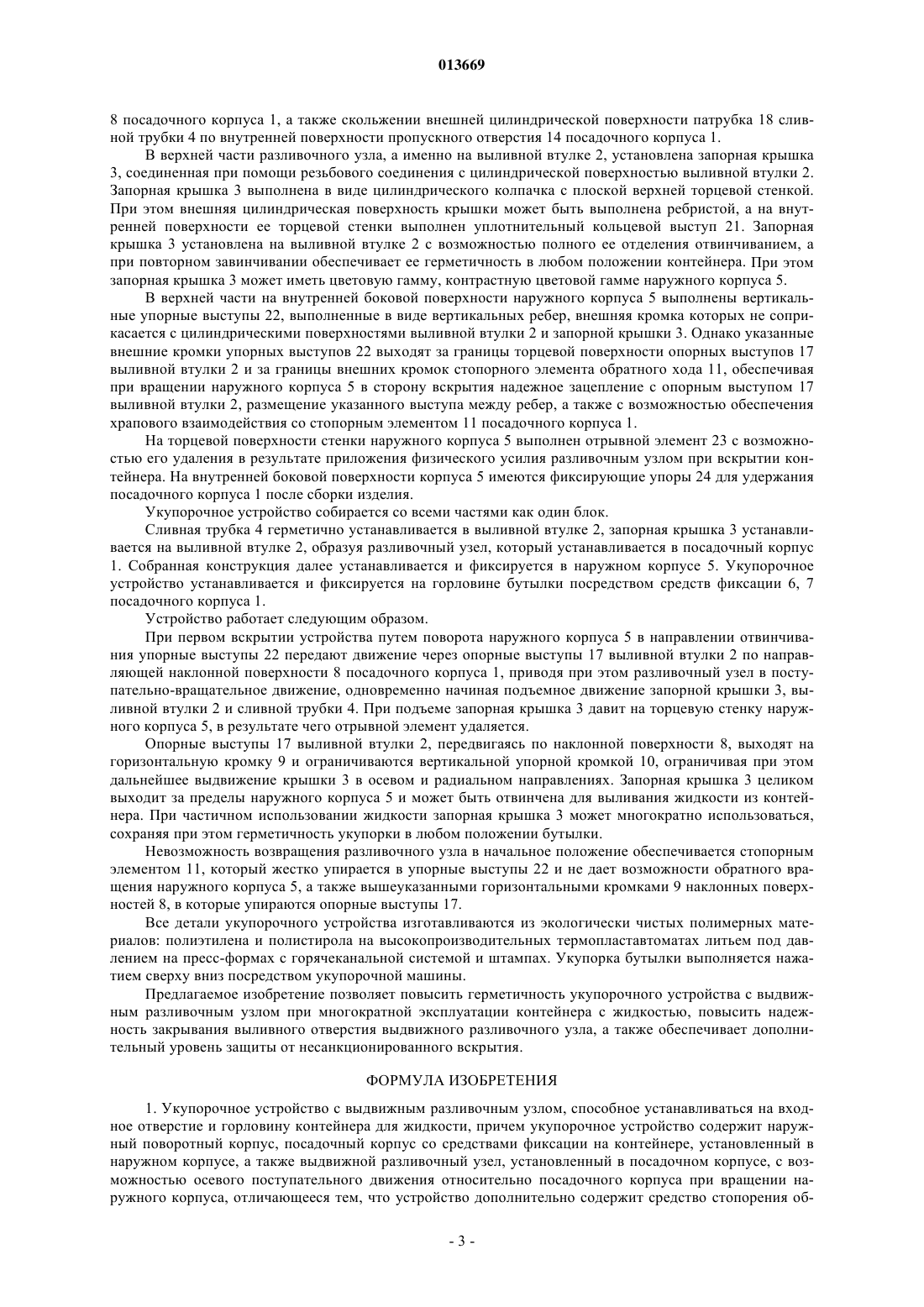

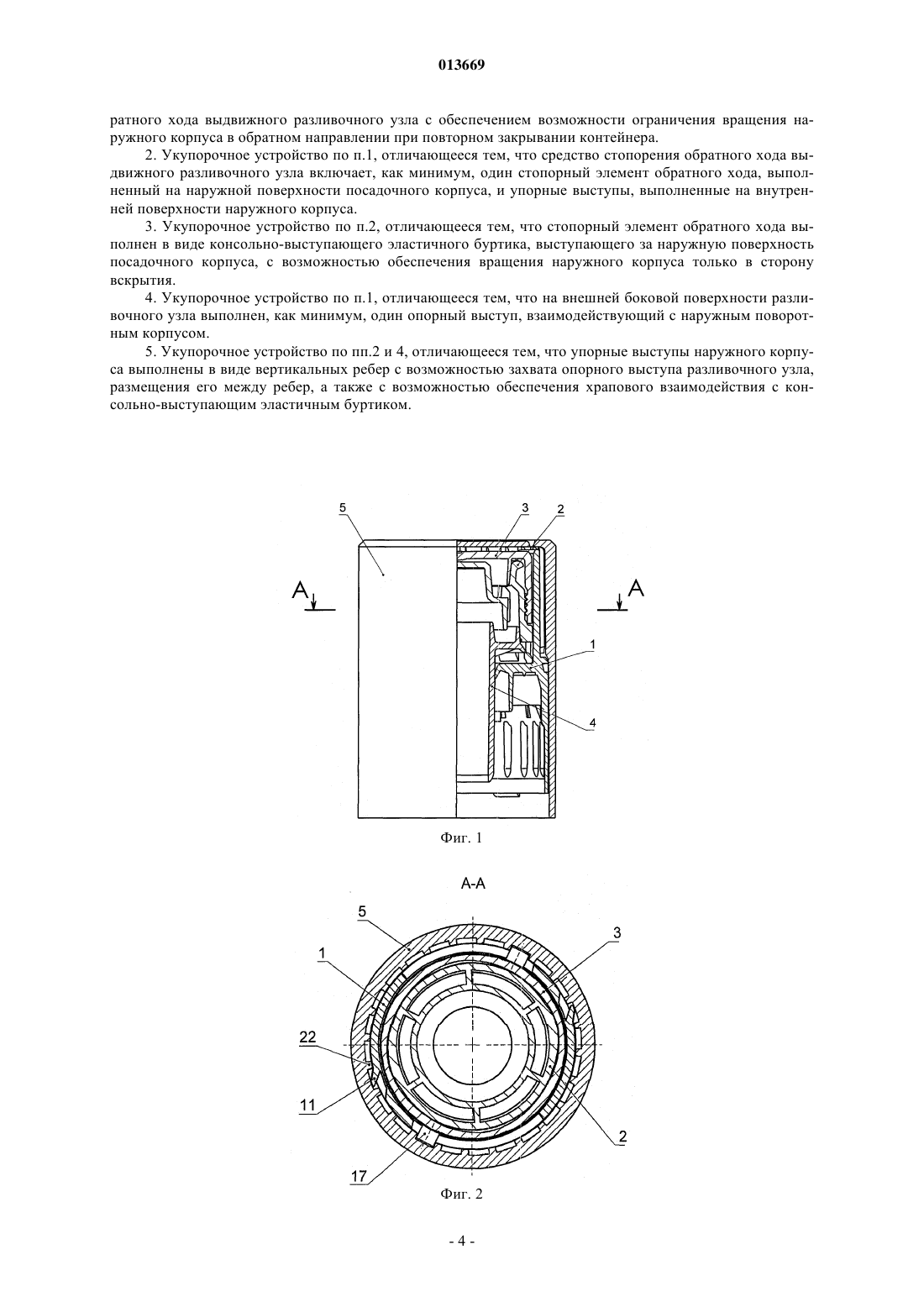

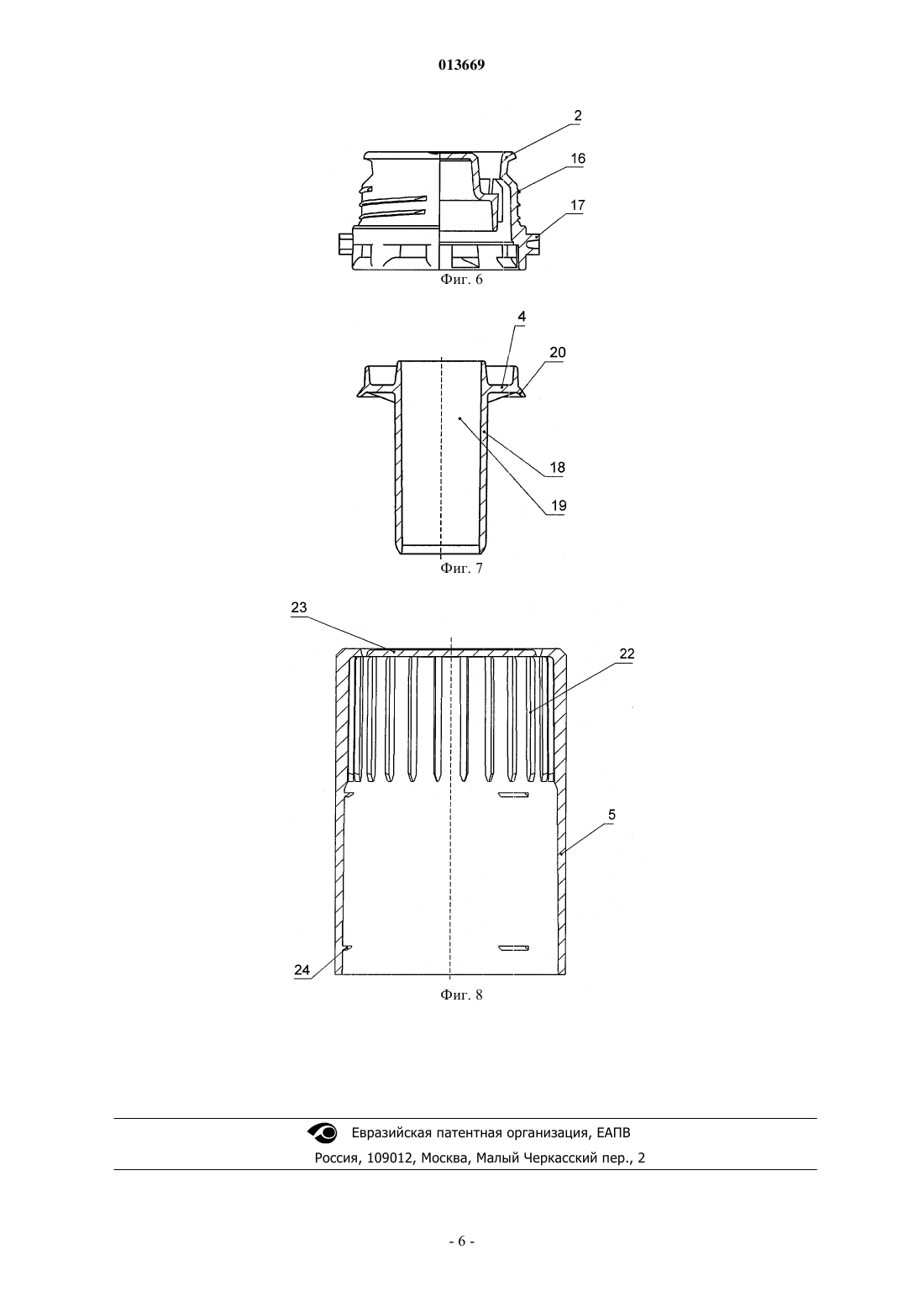

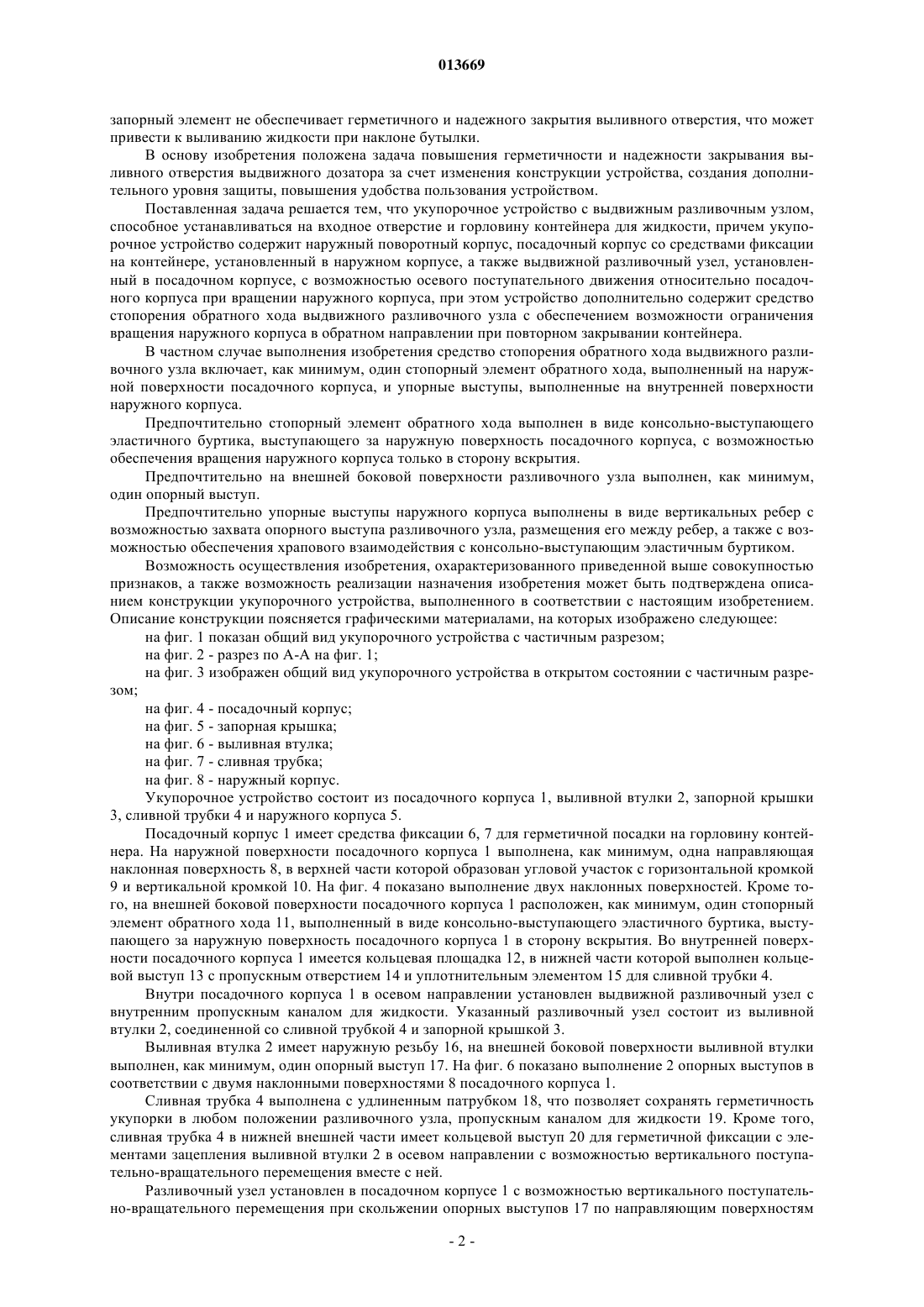

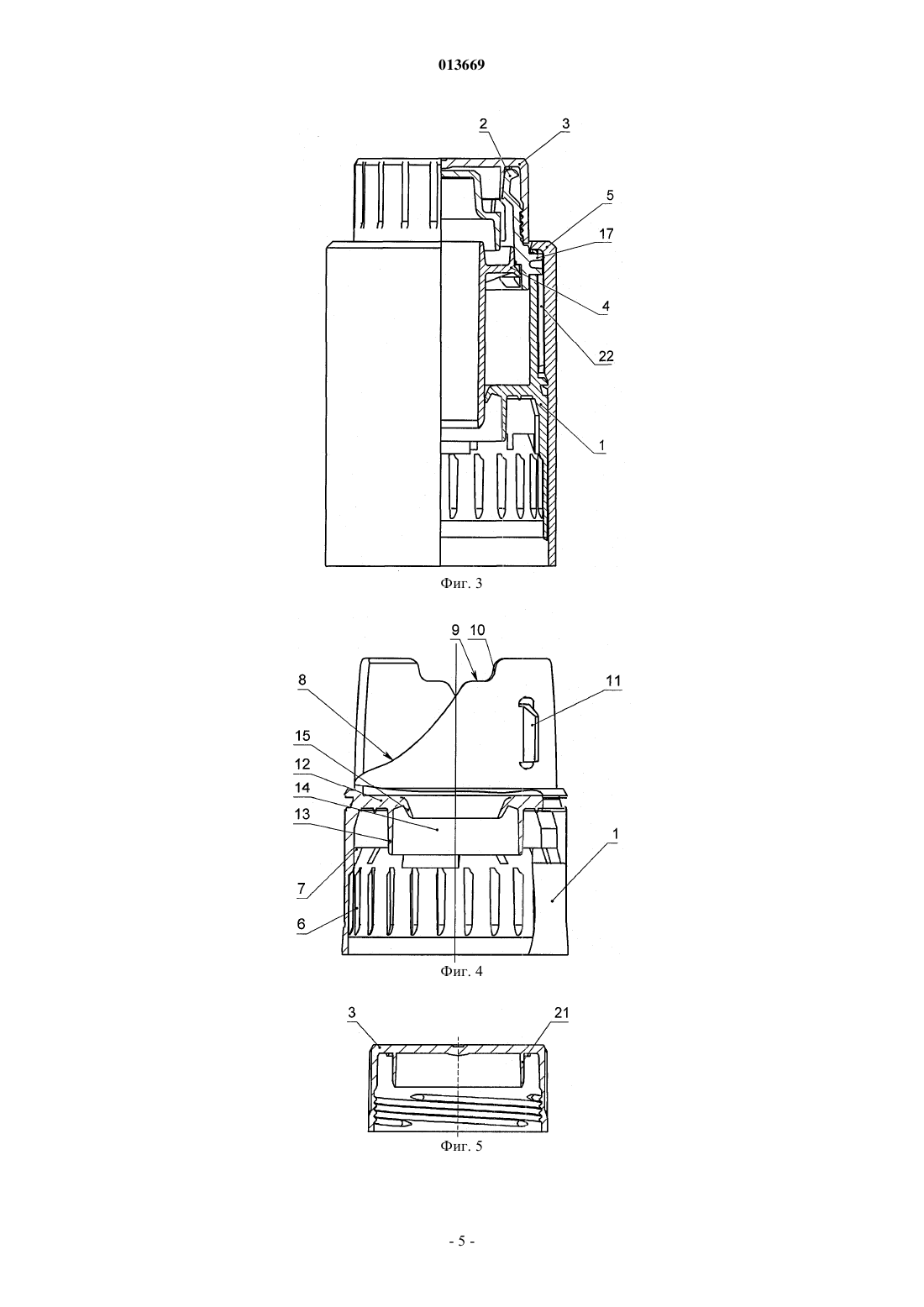

013669 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися разливочными частями, выдвижение которых осуществляется за счет вращения наружного корпуса укупорочного устройства вокруг его продольной вертикальной оси симметрии. Выдвижение названной разливочной части происходит с одновременным разрушением части торцевой стенки корпуса, при этом осуществляется индикация вскрытия. Так, известно укупорочное устройство по патенту РФ на полезную модель 22937 (МПК 7 B65D 41/34, B65D 41/38, опубл. 10.05.2002), содержащее корпус для установки на горловину бутылки и имеющее закрепленный на нем выливной элемент, при этом укупорочное устройство также включает внутренний колпачок и взаимодействующий с ним наружный колпачок, имеющий средство индикации вскрытия. Внутренний колпачок выполнен в виде отдельной детали, имеющей внутреннюю резьбу, выливную трубку в верхней части и установленной на выливном элементе, имеющем наружную резьбу,комплементарную указанной внутренней резьбе внутреннего колпачка, обеспечивая возможность аксиального перемещения внутреннего колпачка при его повороте относительно выливного элемента, при этом наружный колпачок установлен на корпусе с возможностью поворота и снабжен средствами, предотвращающими поворот внутреннего колпачка относительно наружного колпачка, причем в верхней стенке наружного колпачка выполнена ослабленная линия, ограничивающая участок для прохода указанной выливной трубки. В техническом решении по патенту РФ 2180311 (МПК B65D 47/20, опубл. 10.03.02) сливное приспособление выполнено в виде втулки с кольцевым выступом с резьбой, на которой установлена крышка с патрубком для слива жидкости и шлицами на ее наружной боковой поверхности. Отрывной элемент расположен на торцевой части декоративного кожуха, а запорная втулка выполнена со шлицами на внутренней поверхности и установлена в декоративном кожухе с возможностью их взаимного поворота относительно сливной втулки и взаимодействия ее шлицев со шлицами крышки для сообщения ей осевого перемещения и отрыва патрубком отрывного элемента. Недостатками указанных устройств является постоянная открытость внешнего отверстия выдвижного патрубка, в котором может оставаться часть жидкости, что способствует скоплению различного рода загрязнений; возможность возвращения выдвижного патрубка в исходное положение и восстановления отрывного элемента, например, с помощью клея, что позволяет повторно использовать сосуд с несанкционированной жидкостью; многоразовое перемещение выдвижного патрубка в оба направления часто приводит к заклиниванию разливочного канала во время эксплуатации из-за частой смены давления в сосуде при выливании жидкости. Наиболее близким по технической сущности является техническое решение по патенту РФ на полезную модель 67550 (МПК B65D 41/34, опубл. 27.10.2007). Указанное укупорочное устройство содержит зафиксированные между собой наружный и посадочный корпуса, одноходовой клапан с запирающим шариком и кольцами обтюрации для обеспечения герметичной посадки на горлышко сосуда, фигурный выдвижной дозатор с крышкой и выливным элементом, выполненным зацело с его опорным корпусом в нижней части, имеющим на внешней цилиндрической поверхности упоры. Перед наливом жидкости из сосуда поворачивают наружный корпус, вводя во взаимодействие вертикальные ребра крышки и ответные ребра наружного корпуса. Происходит поворот по винтовой нарезке выдвижного дозатора на упорах и его подъем. В результате подъема выдвижной дозатор выдавливает запирающий элемент крышки и контрольный люк наружного цилиндрического корпуса, разрушая точечные связи запирающего элемента и контрольного люка, соответственно, с крышкой и наружным корпусом. При вращении защитного корпуса в обратном направлении осуществляется опускание выдвижного дозатора и закрытие выливного элемента при помощи запирающего элемента крышки. Однако данное устройство усложняет конструкцию, не обеспечивает достаточной герметичности и надежности закрывания выливного отверстия выдвижного дозатора, а также недостаточно надежно обеспечивают защиту от несанкционированного вскрытия и неудобны в эксплуатации. Кроме того, имеется возможность повторной установки запирающего элемента крышки, что может ввести в заблуждение потребителя. Закрытие внешнего отверстия выливной втулки после вскрытия в процессе эксплуатации предусматривает опускание выливной втулки. При этом эксплуатация устройства может быть связана с необходимостью многоразового вращения защитного корпуса в обратном направлении с приведением в действие всех трех подвижных элементов конструкции, что увеличивает вероятность заклинивания системы выдвижения. А использование вышеуказанного запирающего элемента крышки при многократном открытии и закрытии в процессе эксплуатации приводит к разрушению и полного его отрыва. Кроме того,-1 013669 запорный элемент не обеспечивает герметичного и надежного закрытия выливного отверстия, что может привести к выливанию жидкости при наклоне бутылки. В основу изобретения положена задача повышения герметичности и надежности закрывания выливного отверстия выдвижного дозатора за счет изменения конструкции устройства, создания дополнительного уровня защиты, повышения удобства пользования устройством. Поставленная задача решается тем, что укупорочное устройство с выдвижным разливочным узлом,способное устанавливаться на входное отверстие и горловину контейнера для жидкости, причем укупорочное устройство содержит наружный поворотный корпус, посадочный корпус со средствами фиксации на контейнере, установленный в наружном корпусе, а также выдвижной разливочный узел, установленный в посадочном корпусе, с возможностью осевого поступательного движения относительно посадочного корпуса при вращении наружного корпуса, при этом устройство дополнительно содержит средство стопорения обратного хода выдвижного разливочного узла с обеспечением возможности ограничения вращения наружного корпуса в обратном направлении при повторном закрывании контейнера. В частном случае выполнения изобретения средство стопорения обратного хода выдвижного разливочного узла включает, как минимум, один стопорный элемент обратного хода, выполненный на наружной поверхности посадочного корпуса, и упорные выступы, выполненные на внутренней поверхности наружного корпуса. Предпочтительно стопорный элемент обратного хода выполнен в виде консольно-выступающего эластичного буртика, выступающего за наружную поверхность посадочного корпуса, с возможностью обеспечения вращения наружного корпуса только в сторону вскрытия. Предпочтительно на внешней боковой поверхности разливочного узла выполнен, как минимум,один опорный выступ. Предпочтительно упорные выступы наружного корпуса выполнены в виде вертикальных ребер с возможностью захвата опорного выступа разливочного узла, размещения его между ребер, а также с возможностью обеспечения храпового взаимодействия с консольно-выступающим эластичным буртиком. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее: на фиг. 1 показан общий вид укупорочного устройства с частичным разрезом; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 изображен общий вид укупорочного устройства в открытом состоянии с частичным разрезом; на фиг. 4 - посадочный корпус; на фиг. 5 - запорная крышка; на фиг. 6 - выливная втулка; на фиг. 7 - сливная трубка; на фиг. 8 - наружный корпус. Укупорочное устройство состоит из посадочного корпуса 1, выливной втулки 2, запорной крышки 3, сливной трубки 4 и наружного корпуса 5. Посадочный корпус 1 имеет средства фиксации 6, 7 для герметичной посадки на горловину контейнера. На наружной поверхности посадочного корпуса 1 выполнена, как минимум, одна направляющая наклонная поверхность 8, в верхней части которой образован угловой участок с горизонтальной кромкой 9 и вертикальной кромкой 10. На фиг. 4 показано выполнение двух наклонных поверхностей. Кроме того, на внешней боковой поверхности посадочного корпуса 1 расположен, как минимум, один стопорный элемент обратного хода 11, выполненный в виде консольно-выступающего эластичного буртика, выступающего за наружную поверхность посадочного корпуса 1 в сторону вскрытия. Во внутренней поверхности посадочного корпуса 1 имеется кольцевая площадка 12, в нижней части которой выполнен кольцевой выступ 13 с пропускным отверстием 14 и уплотнительным элементом 15 для сливной трубки 4. Внутри посадочного корпуса 1 в осевом направлении установлен выдвижной разливочный узел с внутренним пропускным каналом для жидкости. Указанный разливочный узел состоит из выливной втулки 2, соединенной со сливной трубкой 4 и запорной крышкой 3. Выливная втулка 2 имеет наружную резьбу 16, на внешней боковой поверхности выливной втулки выполнен, как минимум, один опорный выступ 17. На фиг. 6 показано выполнение 2 опорных выступов в соответствии с двумя наклонными поверхностями 8 посадочного корпуса 1. Сливная трубка 4 выполнена с удлиненным патрубком 18, что позволяет сохранять герметичность укупорки в любом положении разливочного узла, пропускным каналом для жидкости 19. Кроме того,сливная трубка 4 в нижней внешней части имеет кольцевой выступ 20 для герметичной фиксации с элементами зацепления выливной втулки 2 в осевом направлении с возможностью вертикального поступательно-вращательного перемещения вместе с ней. Разливочный узел установлен в посадочном корпусе 1 с возможностью вертикального поступательно-вращательного перемещения при скольжении опорных выступов 17 по направляющим поверхностям-2 013669 8 посадочного корпуса 1, а также скольжении внешней цилиндрической поверхности патрубка 18 сливной трубки 4 по внутренней поверхности пропускного отверстия 14 посадочного корпуса 1. В верхней части разливочного узла, а именно на выливной втулке 2, установлена запорная крышка 3, соединенная при помощи резьбового соединения с цилиндрической поверхностью выливной втулки 2. Запорная крышка 3 выполнена в виде цилиндрического колпачка с плоской верхней торцевой стенкой. При этом внешняя цилиндрическая поверхность крышки может быть выполнена ребристой, а на внутренней поверхности ее торцевой стенки выполнен уплотнительный кольцевой выступ 21. Запорная крышка 3 установлена на выливной втулке 2 с возможностью полного ее отделения отвинчиванием, а при повторном завинчивании обеспечивает ее герметичность в любом положении контейнера. При этом запорная крышка 3 может иметь цветовую гамму, контрастную цветовой гамме наружного корпуса 5. В верхней части на внутренней боковой поверхности наружного корпуса 5 выполнены вертикальные упорные выступы 22, выполненные в виде вертикальных ребер, внешняя кромка которых не соприкасается с цилиндрическими поверхностями выливной втулки 2 и запорной крышки 3. Однако указанные внешние кромки упорных выступов 22 выходят за границы торцевой поверхности опорных выступов 17 выливной втулки 2 и за границы внешних кромок стопорного элемента обратного хода 11, обеспечивая при вращении наружного корпуса 5 в сторону вскрытия надежное зацепление с опорным выступом 17 выливной втулки 2, размещение указанного выступа между ребер, а также с возможностью обеспечения храпового взаимодействия со стопорным элементом 11 посадочного корпуса 1. На торцевой поверхности стенки наружного корпуса 5 выполнен отрывной элемент 23 с возможностью его удаления в результате приложения физического усилия разливочным узлом при вскрытии контейнера. На внутренней боковой поверхности корпуса 5 имеются фиксирующие упоры 24 для удержания посадочного корпуса 1 после сборки изделия. Укупорочное устройство собирается со всеми частями как один блок. Сливная трубка 4 герметично устанавливается в выливной втулке 2, запорная крышка 3 устанавливается на выливной втулке 2, образуя разливочный узел, который устанавливается в посадочный корпус 1. Собранная конструкция далее устанавливается и фиксируется в наружном корпусе 5. Укупорочное устройство устанавливается и фиксируется на горловине бутылки посредством средств фиксации 6, 7 посадочного корпуса 1. Устройство работает следующим образом. При первом вскрытии устройства путем поворота наружного корпуса 5 в направлении отвинчивания упорные выступы 22 передают движение через опорные выступы 17 выливной втулки 2 по направляющей наклонной поверхности 8 посадочного корпуса 1, приводя при этом разливочный узел в поступательно-вращательное движение, одновременно начиная подъемное движение запорной крышки 3, выливной втулки 2 и сливной трубки 4. При подъеме запорная крышка 3 давит на торцевую стенку наружного корпуса 5, в результате чего отрывной элемент удаляется. Опорные выступы 17 выливной втулки 2, передвигаясь по наклонной поверхности 8, выходят на горизонтальную кромку 9 и ограничиваются вертикальной упорной кромкой 10, ограничивая при этом дальнейшее выдвижение крышки 3 в осевом и радиальном направлениях. Запорная крышка 3 целиком выходит за пределы наружного корпуса 5 и может быть отвинчена для выливания жидкости из контейнера. При частичном использовании жидкости запорная крышка 3 может многократно использоваться,сохраняя при этом герметичность укупорки в любом положении бутылки. Невозможность возвращения разливочного узла в начальное положение обеспечивается стопорным элементом 11, который жестко упирается в упорные выступы 22 и не дает возможности обратного вращения наружного корпуса 5, а также вышеуказанными горизонтальными кромками 9 наклонных поверхностей 8, в которые упираются опорные выступы 17. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое изобретение позволяет повысить герметичность укупорочного устройства с выдвижным разливочным узлом при многократной эксплуатации контейнера с жидкостью, повысить надежность закрывания выливного отверстия выдвижного разливочного узла, а также обеспечивает дополнительный уровень защиты от несанкционированного вскрытия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство с выдвижным разливочным узлом, способное устанавливаться на входное отверстие и горловину контейнера для жидкости, причем укупорочное устройство содержит наружный поворотный корпус, посадочный корпус со средствами фиксации на контейнере, установленный в наружном корпусе, а также выдвижной разливочный узел, установленный в посадочном корпусе, с возможностью осевого поступательного движения относительно посадочного корпуса при вращении наружного корпуса, отличающееся тем, что устройство дополнительно содержит средство стопорения об-3 013669 ратного хода выдвижного разливочного узла с обеспечением возможности ограничения вращения наружного корпуса в обратном направлении при повторном закрывании контейнера. 2. Укупорочное устройство по п.1, отличающееся тем, что средство стопорения обратного хода выдвижного разливочного узла включает, как минимум, один стопорный элемент обратного хода, выполненный на наружной поверхности посадочного корпуса, и упорные выступы, выполненные на внутренней поверхности наружного корпуса. 3. Укупорочное устройство по п.2, отличающееся тем, что стопорный элемент обратного хода выполнен в виде консольно-выступающего эластичного буртика, выступающего за наружную поверхность посадочного корпуса, с возможностью обеспечения вращения наружного корпуса только в сторону вскрытия. 4. Укупорочное устройство по п.1, отличающееся тем, что на внешней боковой поверхности разливочного узла выполнен, как минимум, один опорный выступ, взаимодействующий с наружным поворотным корпусом. 5. Укупорочное устройство по пп.2 и 4, отличающееся тем, что упорные выступы наружного корпуса выполнены в виде вертикальных ребер с возможностью захвата опорного выступа разливочного узла,размещения его между ребер, а также с возможностью обеспечения храпового взаимодействия с консольно-выступающим эластичным буртиком.
