Укупорочное устройство с выдвижной индикацией вскрытия

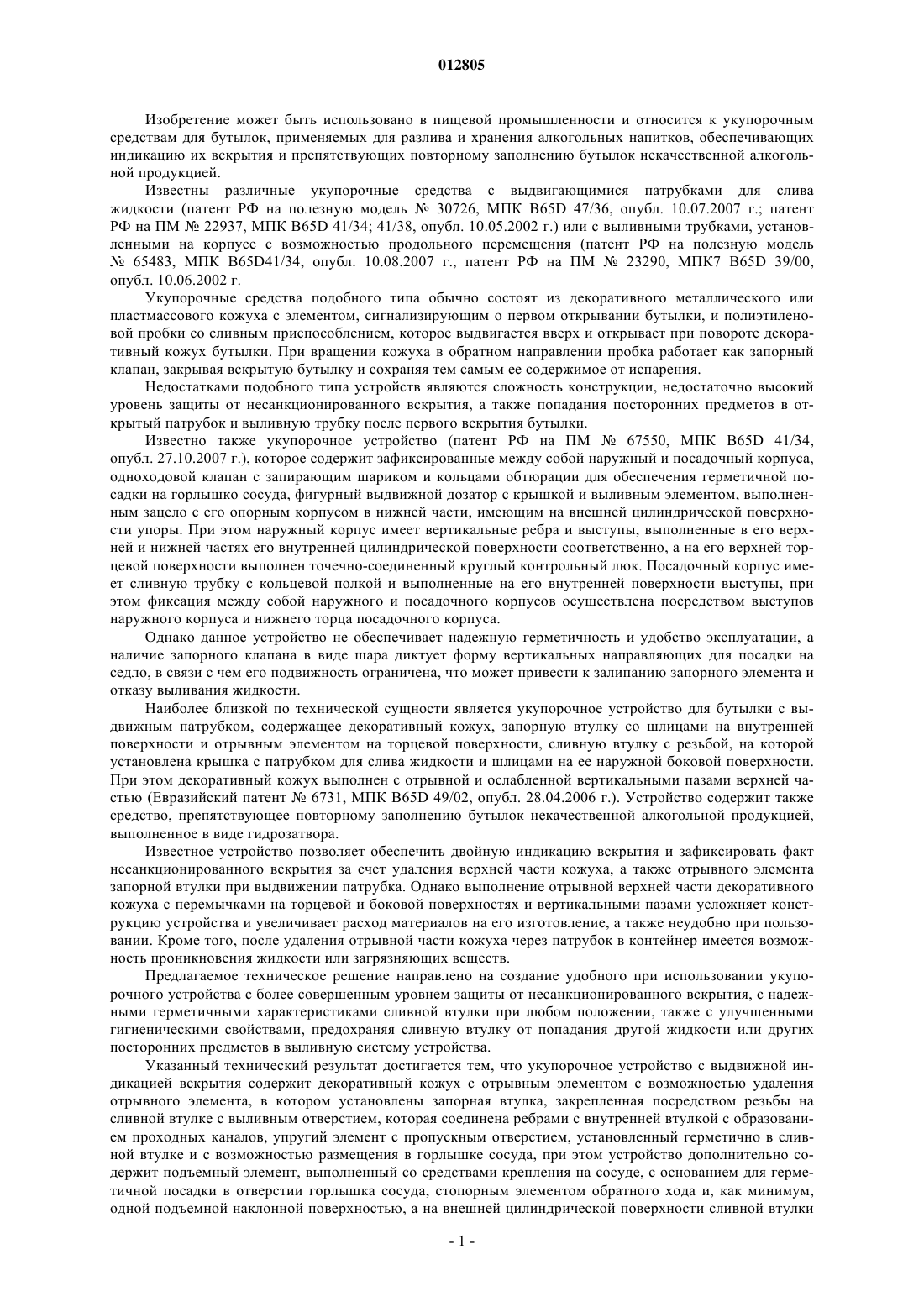

012805 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися патрубками для слива жидкости (патент РФ на полезную модель 30726, МПК B65D 47/36, опубл. 10.07.2007 г.; патент РФ на ПМ 22937, МПК B65D 41/34; 41/38, опубл. 10.05.2002 г.) или с выливными трубками, установленными на корпусе с возможностью продольного перемещения (патент РФ на полезную модель 65483, МПК B65D41/34, опубл. 10.08.2007 г., патент РФ на ПМ 23290, МПК 7 B65D 39/00,опубл. 10.06.2002 г. Укупорочные средства подобного типа обычно состоят из декоративного металлического или пластмассового кожуха с элементом, сигнализирующим о первом открывании бутылки, и полиэтиленовой пробки со сливным приспособлением, которое выдвигается вверх и открывает при повороте декоративный кожух бутылки. При вращении кожуха в обратном направлении пробка работает как запорный клапан, закрывая вскрытую бутылку и сохраняя тем самым ее содержимое от испарения. Недостатками подобного типа устройств являются сложность конструкции, недостаточно высокий уровень защиты от несанкционированного вскрытия, а также попадания посторонних предметов в открытый патрубок и выливную трубку после первого вскрытия бутылки. Известно также укупорочное устройство (патент РФ на ПМ 67550, МПК B65D 41/34,опубл. 27.10.2007 г.), которое содержит зафиксированные между собой наружный и посадочный корпуса,одноходовой клапан с запирающим шариком и кольцами обтюрации для обеспечения герметичной посадки на горлышко сосуда, фигурный выдвижной дозатор с крышкой и выливным элементом, выполненным зацело с его опорным корпусом в нижней части, имеющим на внешней цилиндрической поверхности упоры. При этом наружный корпус имеет вертикальные ребра и выступы, выполненные в его верхней и нижней частях его внутренней цилиндрической поверхности соответственно, а на его верхней торцевой поверхности выполнен точечно-соединенный круглый контрольный люк. Посадочный корпус имеет сливную трубку с кольцевой полкой и выполненные на его внутренней поверхности выступы, при этом фиксация между собой наружного и посадочного корпусов осуществлена посредством выступов наружного корпуса и нижнего торца посадочного корпуса. Однако данное устройство не обеспечивает надежную герметичность и удобство эксплуатации, а наличие запорного клапана в виде шара диктует форму вертикальных направляющих для посадки на седло, в связи с чем его подвижность ограничена, что может привести к залипанию запорного элемента и отказу выливания жидкости. Наиболее близкой по технической сущности является укупорочное устройство для бутылки с выдвижным патрубком, содержащее декоративный кожух, запорную втулку со шлицами на внутренней поверхности и отрывным элементом на торцевой поверхности, сливную втулку с резьбой, на которой установлена крышка с патрубком для слива жидкости и шлицами на ее наружной боковой поверхности. При этом декоративный кожух выполнен с отрывной и ослабленной вертикальными пазами верхней частью (Евразийский патент 6731, МПК B65D 49/02, опубл. 28.04.2006 г.). Устройство содержит также средство, препятствующее повторному заполнению бутылок некачественной алкогольной продукцией,выполненное в виде гидрозатвора. Известное устройство позволяет обеспечить двойную индикацию вскрытия и зафиксировать факт несанкционированного вскрытия за счет удаления верхней части кожуха, а также отрывного элемента запорной втулки при выдвижении патрубка. Однако выполнение отрывной верхней части декоративного кожуха с перемычками на торцевой и боковой поверхностях и вертикальными пазами усложняет конструкцию устройства и увеличивает расход материалов на его изготовление, а также неудобно при пользовании. Кроме того, после удаления отрывной части кожуха через патрубок в контейнер имеется возможность проникновения жидкости или загрязняющих веществ. Предлагаемое техническое решение направлено на создание удобного при использовании укупорочного устройства с более совершенным уровнем защиты от несанкционированного вскрытия, с надежными герметичными характеристиками сливной втулки при любом положении, также с улучшенными гигиеническими свойствами, предохраняя сливную втулку от попадания другой жидкости или других посторонних предметов в выливную систему устройства. Указанный технический результат достигается тем, что укупорочное устройство с выдвижной индикацией вскрытия содержит декоративный кожух с отрывным элементом с возможностью удаления отрывного элемента, в котором установлены запорная втулка, закрепленная посредством резьбы на сливной втулке с выливным отверстием, которая соединена ребрами с внутренней втулкой с образованием проходных каналов, упругий элемент с пропускным отверстием, установленный герметично в сливной втулке и с возможностью размещения в горлышке сосуда, при этом устройство дополнительно содержит подъемный элемент, выполненный со средствами крепления на сосуде, с основанием для герметичной посадки в отверстии горлышка сосуда, стопорным элементом обратного хода и, как минимум,одной подъемной наклонной поверхностью, а на внешней цилиндрической поверхности сливной втулки-1 012805 выполнен, как минимум, один направляющий выступ, взаимодействующий с декоративным кожухом,для осевого поступательного движения по наклонным поверхностям подъемного элемента в сторону вскрытия, с возможностью выхода наружу запорной втулки относительно декоративного кожуха сигнализации о первом вскрытии. В частном случае выполнения изобретения наклонная поверхность подъемного элемента выполнена с постоянным или переменным углом наклона с переходом в горизонтальную и ограничена вертикальной упорной плоскостью с возможностью фиксации сливной втулки на горизонтальной поверхности, не допуская обратного хода запорной втулки относительно декоративного кожуха. Предпочтительно упругий элемент выполнен с удлиненным патрубком и установлен в сливной втулке в осевом направлении с возможностью перемещения вместе с ней, сохраняя герметичность укупорки по всему пути движения сливной втулки в сторону вскрытия. Предпочтительно на внутренней поверхности декоративного кожуха выполнены направляющие ребра, которые являются одновременно элементами стопорного зацепления, и выполнены с возможностью передачи движения по наклонным поверхностям подъемного элемента через направляющие выступы сливной втулки. Предпочтительно стопорный элемент обратного хода выполнен в виде консольно-выступающего эластичного элемента, выступающего за наружную поверхность подъемного элемента с возможностью стопорения обратного движения декоративного кожуха в радиальном направлении. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения могут быть подтверждены описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее: на фиг. 1 показан общий вид укупорочного устройства с частичным разрезом; на фиг. 2 представлен общий вид укупорочного устройства с частичным разрезом в открытом состоянии; на фиг. 3 изображен декоративный кожух; на фиг. 4 - подъемный элемент; на фиг. 5 - сливная втулка; на фиг. 6 - запорная втулка; на фиг. 7 - упругий элемент. Укупорочное устройство для бутылки содержит декоративный кожух 1, запорную втулку 2, подъемный элемент 3, сливную втулку 4 и упругий элемент 5. На торцевой поверхности декоративного кожуха 1 выполнен отрывной элемент 6 посредством ослабленного соединения 7, а на внутренней поверхности кожуха 1 выполнены направляющие ребра 8,которые являются одновременно элементами стопорного зацепления, для передачи движения при подъеме сливной втулке 4 с запорной втулкой 2, а также, как минимум, два фиксирующих упора 9 для удержания подъемного элемента 3 после сборки изделия. Запорная втулка 2 выполнена с внутренней резьбой 10 и кольцевым уплотнительным выступом 11. При этом запорная втулка 2 может иметь цветовую гамму, контрастную цветовой гамме декоративного кожуха 1. Подъемный элемент 3 выполнен со средствами крепления 12 на бутылке, основанием 13 для герметичной посадки в отверстии горлышка бутылки, а также, как минимум, с одной подъемной наклонной поверхностью 14 с переменным или постоянным углом наклона, которая переходит в горизонтальную 15 и ограничивается вертикальной упорной плоскостью 16, что позволяет ограничить осевое перемещение сливной втулки 4 и вращение кожуха 1 при отвинчивании. На боковой стенке подъемного элемента имеются стопорные элементы обратного хода 17, которые через направляющие ребра 8 обеспечивают вращение кожуха 1 по направлению только вскрытия, предохраняя перемещение сливной втулки 4 с запорной втулкой 2 в обратном направлении. Стопорные элементы обратного хода 17 выполнены в виде консольно-выступающего эластичного буртика, выступающего за наружную поверхность подъемного элемента с возможностью стопорения обратного движения декоративного кожуха в радиальном направлении. Основание 13 выполнено с уплотнительным элементом 18 для патрубка 26, пропускным отверстием 19 и герметичным средством для установки в горлышке бутылки. Сливная втулка 4 имеет наружную резьбу 20, взаимодействующую с внутренней резьбой 10 запорной втулки 2, соединена ребрами 21 с внутренней втулкой 22 с образованием проходных каналов 23, а в нижней части сливной втулки 4 выполнены, как минимум, два упора 24 для взаимного неподвижного соединения с упругим элементом 5. На внешней цилиндрической поверхности сливная втулка 4 имеет направляющие выступы 25 для осевого поступательного движения по наклонным поверхностям 14 в сторону вскрытия с возможностью выхода наружу запорной втулки 2 относительно декоративного кожуха 1, сигнализируя о первом вскрытии.-2 012805 Упругий элемент 5 выполнен с удлиненным патрубком 26 и пропускным каналом для жидкости 27,что позволяет сохранять герметичность укупорки в любом положении разливочного блока. В верхней части упругий элемент 5 содержит внутренний 28 и наружный 29 выступы, которые образуют сверху кольцевую полость 30. Кроме того, упругий элемент 5 выполнен с кольцевым выступом 31 по диаметру и герметично установлен посредством упоров 24 в сливной втулке 4 в осевом направлении с возможностью перемещения вместе с ней. Патрубок 26 установлен в основании 13 подъемного элемента 3 для сохранения герметичности укупорки по всему пути движения сливной втулки 4 и запорной втулки 2 в сторону вскрытия. На торцевой поверхности основания 13 имеются компенсаторы усилия укупорки. Нижняя часть внутренней втулки 22 расположена в кольцевой полости 30 упругого элемента 5, образуя, таким образом, средство, предотвращающее повторное наполнение бутылки в виде гидравлического затвора 32, а также проходные каналы 33 (фиг. 1) для вытекания жидкости. Укупорочное устройство собирается со всеми частями как один блок и может транспортироваться отдельно. Устройство работает следующим образом. При первом вскрытии устройства путем поворота кожуха 1 в направлении отвинчивания направляющие ребра 8 декоративного кожуха 1 передают движение через направляющие выступы 25 сливной втулки 4 по наклонным поверхностям 14 подъемного элемента 3, одновременно начиная подъемное движение запорной втулки 2, сливной втулки 4 и упругого элемента 5. При подъеме запорная втулка 2 давит на отрывной элемент 6 декоративного кожуха 1, который отрывается посредством разрыва ослабленного соединения 7 и, выдвигаясь наружу, сигнализирует о первом вскрытии. При этом имеется возможность неоднократного отвинчивания и завинчивания запорной втулки 2, предохраняя выливное отверстие сливной втулки 4 от попадания иной жидкости и других посторонних предметов в выливную систему устройства. Герметичность укупорочного устройства сохраняется в любой момент от начала движения до конца движения. Направляющие выступы 25 сливной втулки 4, передвигаясь по наклонным поверхностям 14, одновременно перемещаются в осевом направлении вдоль направляющих ребер 8 декоративного кожуха 1,выходят на горизонтальную поверхность 15 и ограничиваются вертикальной упорной плоскостью 16. Вернуть запорную втулку в прежнее положение невозможно из-за наличия стопорного соединения между декоративным кожухом 1 и элементами стопорного зацепления 17 на наружной стенке подъемного элемента 3. При наклоне бутылки (не показана) жидкость поступает через пропускное отверстие 27 упругого элемента 5, далее через канал патрубка 26 по проходным каналам 33 (фиг. 1) сливной втулки 4 вытекает из бутылки. При возвращении бутылки в вертикальное положение жидкость, находящаяся в проходных каналах 33, поступает в кольцевую полость 30 гидравлического затвора 32, что препятствует дальнейшему поступлению жидкости. Созданное внутри емкости давление препятствует заполнению емкости несанкционированной жидкостью. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. В пределах объема данного изобретения возможны некоторые изменения в укупорочном устройстве. Например, винтовая крышка может быть обеспечена средствами индикации вскрытия, а именно выполнена с отрывными элементами (кольцо, ленточка и т.д.), дополнительно сигнализирующими о вскрытии; средствами идентификации, имеющими надписи в виде слов, букв или символов; поверхность крышки может быть шероховатой или гладкой Предлагаемое изобретение улучшает гигиенические характеристики устройства, повышает удобство пользования при сохранении надежной герметичности, при этом визуально сигнализирует о первом вскрытии, защищая также от повторного наполнения бутылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство с выдвижной индикацией вскрытия, содержащее декоративный кожух с отрывным элементом с возможностью удаления отрывного элемента, в котором установлены запорная втулка, закрепленная посредством резьбы на сливной втулке с выливным отверстием, которая соединена ребрами с внутренней втулкой с образованием проходных каналов; упругий элемент с пропускным отверстием, установленный герметично в сливной втулкеи с возможностью размещения в горлышке сосуда, отличающееся тем, что устройство дополнительно содержит подъемный элемент, выполненный со средствами крепления на сосуде, с основанием для герметичной посадки в отверстии горлышка сосуда,стопорным элементом обратного хода и как минимум одной подъемной наклонной поверхностью, а на внешней цилиндрической поверхности сливной втулки выполнен как минимум один направляющий выступ, взаимодействующий с декоративным кожухом, для осевого поступательного движения по наклонным поверхностям подъемного элемента в сторону вскрытия с возможностью выхода наружу запорной втулки относительно декоративного кожуха сигнализации о первом вскрытии. 2. Укупорочное устройство для бутылки по п.1, отличающееся тем, что наклонная поверхность подъемного элемента выполнена с постоянным или переменным углом наклона с переходом в горизонтальную и ограничена вертикальной упорной плоскостью с возможностью фиксации сливной втулки на горизонтальной поверхности, не допуская обратного хода запорной втулки относительно декоративного кожуха. 3. Укупорочное устройство для бутылки по п.1, отличающееся тем, что упругий элемент выполнен с удлиненным патрубком и установлен в сливной втулке в осевом направлении с возможностью перемещения вместе с ней, сохраняя герметичность укупорки по всему пути движения сливной втулки в сторону вскрытия. 4. Укупорочное устройство по п.1, отличающееся тем, что на внутренней поверхности декоративного кожуха выполнены направляющие ребра, которые являются одновременно элементами стопорного зацепления, и выполнены с возможностью передачи движения по наклонным поверхностям подъемного элемента через направляющие выступы сливной втулки. 5. Укупорочное устройство для бутылки по п.1, отличающееся тем, что стопорный элемент обратного хода выполнен в виде консольно-выступающего эластичного элемента, выступающего за наружную поверхность подъемного элемента с возможностью стопорения обратного движения декоративного кожуха в радиальном направлении.
