Укупорочное устройство

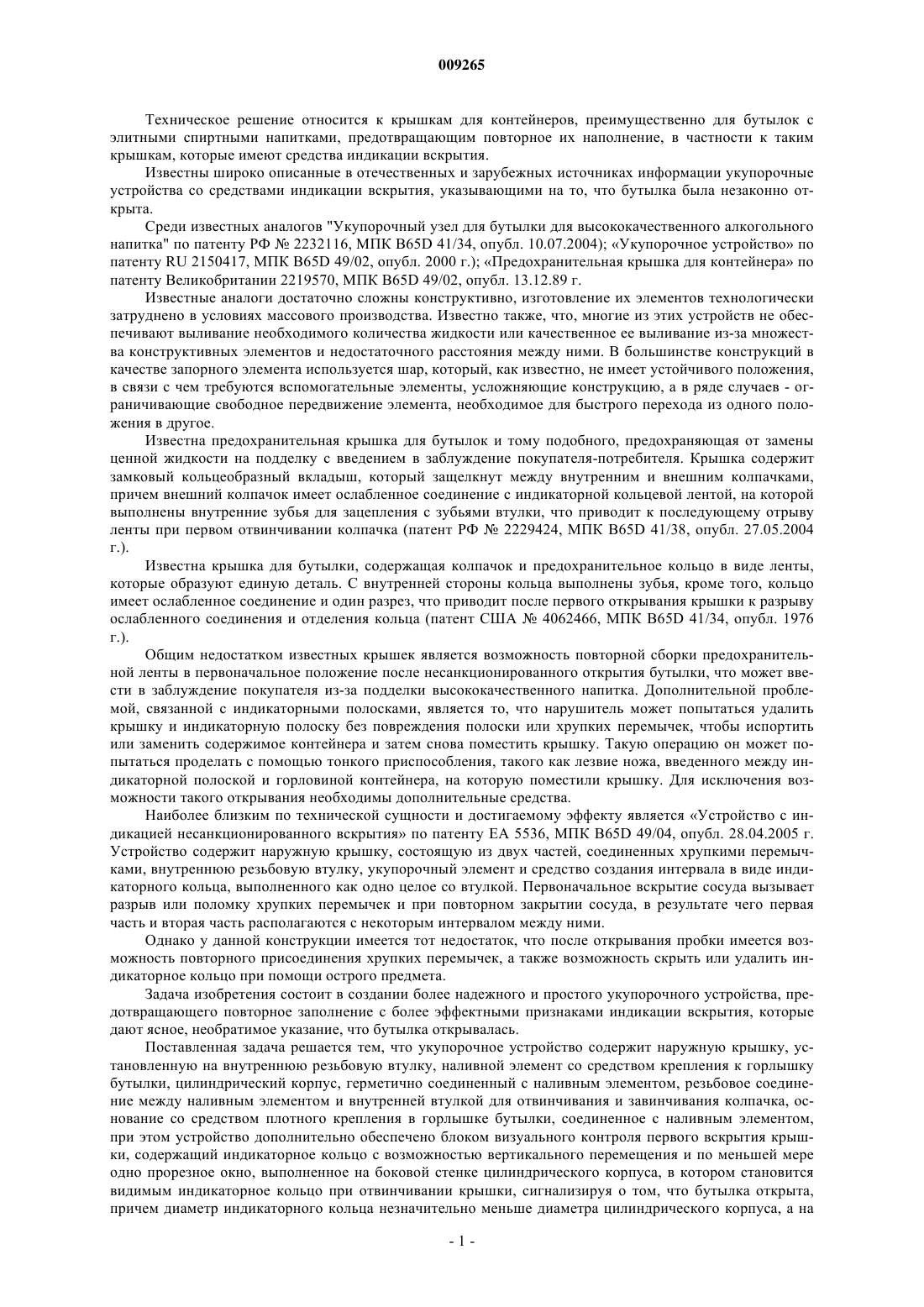

009265 Техническое решение относится к крышкам для контейнеров, преимущественно для бутылок с элитными спиртными напитками, предотвращающим повторное их наполнение, в частности к таким крышкам, которые имеют средства индикации вскрытия. Известны широко описанные в отечественных и зарубежных источниках информации укупорочные устройства со средствами индикации вскрытия, указывающими на то, что бутылка была незаконно открыта. Среди известных аналогов "Укупорочный узел для бутылки для высококачественного алкогольного напитка" по патенту РФ 2232116, МПК В 65D 41/34, опубл. 10.07.2004); Укупорочное устройство по патенту RU 2150417, МПК В 65D 49/02, опубл. 2000 г.); Предохранительная крышка для контейнера по патенту Великобритании 2219570, МПК В 65D 49/02, опубл. 13.12.89 г. Известные аналоги достаточно сложны конструктивно, изготовление их элементов технологически затруднено в условиях массового производства. Известно также, что, многие из этих устройств не обеспечивают выливание необходимого количества жидкости или качественное ее выливание из-за множества конструктивных элементов и недостаточного расстояния между ними. В большинстве конструкций в качестве запорного элемента используется шар, который, как известно, не имеет устойчивого положения,в связи с чем требуются вспомогательные элементы, усложняющие конструкцию, а в ряде случаев - ограничивающие свободное передвижение элемента, необходимое для быстрого перехода из одного положения в другое. Известна предохранительная крышка для бутылок и тому подобного, предохраняющая от замены ценной жидкости на подделку с введением в заблуждение покупателя-потребителя. Крышка содержит замковый кольцеобразный вкладыш, который защелкнут между внутренним и внешним колпачками,причем внешний колпачок имеет ослабленное соединение с индикаторной кольцевой лентой, на которой выполнены внутренние зубья для зацепления с зубьями втулки, что приводит к последующему отрыву ленты при первом отвинчивании колпачка (патент РФ 2229424, МПК В 65D 41/38, опубл. 27.05.2004 г.). Известна крышка для бутылки, содержащая колпачок и предохранительное кольцо в виде ленты,которые образуют единую деталь. С внутренней стороны кольца выполнены зубья, кроме того, кольцо имеет ослабленное соединение и один разрез, что приводит после первого открывания крышки к разрыву ослабленного соединения и отделения кольца (патент США 4062466, МПК В 65D 41/34, опубл. 1976 г.). Общим недостатком известных крышек является возможность повторной сборки предохранительной ленты в первоначальное положение после несанкционированного открытия бутылки, что может ввести в заблуждение покупателя из-за подделки высококачественного напитка. Дополнительной проблемой, связанной с индикаторными полосками, является то, что нарушитель может попытаться удалить крышку и индикаторную полоску без повреждения полоски или хрупких перемычек, чтобы испортить или заменить содержимое контейнера и затем снова поместить крышку. Такую операцию он может попытаться проделать с помощью тонкого приспособления, такого как лезвие ножа, введенного между индикаторной полоской и горловиной контейнера, на которую поместили крышку. Для исключения возможности такого открывания необходимы дополнительные средства. Наиболее близким по технической сущности и достигаемому эффекту является Устройство с индикацией несанкционированного вскрытия по патенту EA 5536, МПК B65D 49/04, опубл. 28.04.2005 г. Устройство содержит наружную крышку, состоящую из двух частей, соединенных хрупкими перемычками, внутреннюю резьбовую втулку, укупорочный элемент и средство создания интервала в виде индикаторного кольца, выполненного как одно целое со втулкой. Первоначальное вскрытие сосуда вызывает разрыв или поломку хрупких перемычек и при повторном закрытии сосуда, в результате чего первая часть и вторая часть располагаются с некоторым интервалом между ними. Однако у данной конструкции имеется тот недостаток, что после открывания пробки имеется возможность повторного присоединения хрупких перемычек, а также возможность скрыть или удалить индикаторное кольцо при помощи острого предмета. Задача изобретения состоит в создании более надежного и простого укупорочного устройства, предотвращающего повторное заполнение с более эффектными признаками индикации вскрытия, которые дают ясное, необратимое указание, что бутылка открывалась. Поставленная задача решается тем, что укупорочное устройство содержит наружную крышку, установленную на внутреннюю резьбовую втулку, наливной элемент сосредством крепления к горлышку бутылки, цилиндрический корпус, герметично соединенный с наливным элементом, резьбовое соединение между наливным элементом и внутренней втулкой для отвинчивания и завинчивания колпачка, основание со средством плотного крепления в горлышке бутылки, соединенное с наливным элементом,при этом устройство дополнительно обеспечено блоком визуального контроля первого вскрытия крышки, содержащий индикаторное кольцо с возможностью вертикального перемещения и по меньшей мере одно прорезное окно, выполненное на боковой стенке цилиндрического корпуса, в котором становится видимым индикаторное кольцо при отвинчивании крышки, сигнализируя о том, что бутылка открыта,причем диаметр индикаторного кольца незначительно меньше диаметра цилиндрического корпуса, а на-1 009265 верхней наружной части индикаторного кольца выполнена резьба. В частном случае осуществления изобретения индикаторное кольцо имеет цветовую гамму, контрастную цветовой гамме цилиндрического корпуса. В нижней внутренней части индикаторного кольца выполнены зубчики для зацепления с кольцевым пояском наливного элемента. В частном случае осуществления изобретения на наружной нижней поверхности индикаторного кольца могут быть выполнены идентификационные надписи в виде слов, букв или символов. На верхней внутренней поверхности индикаторного кольца выполнены стопорные ребра для соединения с ребрами наливного элемента, которые взаимодействуют при завинчивании и стопорят при отвинчивании крышки. В частном случае осуществления изобретения прорезное окно цилиндрической втулки может содержать идентификационную надпись в виде слов, букв или символов, причем надпись выполнена из материала корпуса и заодно с ней методом литья. В нижней части внутренней втулки выполнена дополнительная резьба взаимодействующая с резьбой индикаторного кольца. Предпочтительно шаг нижней резьбы внутренней втулки значительно больше шага верхней резьбы втулки, взаимодействующей с резьбой выливного элемента, причем нижняя резьба втулки выполнена многозаходней, а верхняя резьба втулки выполнена однозаходней. В частном случае осуществления изобретения количество витков нижней резьбы внутренней втулки значительно превышает количество витков верхней резьбы. На внутренней поверхности наружной крышки и наружной поверхности внутренней втулки имеется шлицевое соединение, причем шлицы выполнены со сферическими вершинами. На внутренней поверхности цилиндрического корпуса выполнены кольцевые выступы, а на наливном элементе выполнены канавки, взаимодействующие с кольцевым выступом цилиндрического корпуса, предотвращая снятие корпуса с наливного элемента. В частном случае осуществления изобретения наливной элемент выполнен с кольцевым пояском для фиксации в нижнем положении с зубчиками индикаторного кольца. На наружной поверхности наливного элемента в нижней части выполнены стопорные ребра. На внутренней поверхности в нижней части цилиндрического корпуса выполнены стопорные ребра,взаимодействующие с ребрами наливного элемента. В нижней части наливного элемента выполнены открытые шлицевые выступы, которые вступают в соединение с ребрами горловины бутылки. В нижней части основания выполнена кольцевая загибающаяся лапка для удержания основания в наливном элементе. Основание выполнено с наружным и внутренним выступами, образующими открытую сверху кольцевую полость, причем наружный выступ основания выполнен выше внутреннего выступа. Наливной элемент содержит внутреннюю втулку с верхним заглушенным торцем и нижним кольцевым выступом. Наливной элемент также содержит средство, предотвращающее повторное наполнение бутылки, причем это средство образовано кольцевым выступом внутренней втулкой наливного элемента и кольцевой полостью основания. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее. на фиг. 1 показан общий вид укупорочного устройства в разобранном состоянии; на фиг. 2 - вид в частичном сечении в разобранном состоянии; на фиг. 3 - общий вид с частичным сечением; на фиг. 4 - вид В на фиг. 3; на фиг. 5 - разрез по A-A на фиг. 3; на фиг. 6 - вид С на на фиг. 5; на фиг. 7 - укупорочное устройство в открытом виде; на фиг. 8 - вид D на фиг. 7. Укупорочное устройство для бутылки содержит наружную крышку 1, внутреннюю резьбовую втулку 2, индикаторное кольцо 3, корпус 4, наливной элемент 5, основание 6. Наружная крышка 1 имеет на внутренней поверхности шлицы со сферическими вершинами 7. Внутренняя резьбовая втулка 2 выполнена с наружными шлицами 8, взаимодействующими со шлицами 7 крышки 1, с верхней резьбой 9 и дополнительной нижней резьбой 10. Индикаторное кольцо 3 содержит на верхней наружной части резьбу 11, взаимодействующую с резьбой 10 втулки 2. На внутренней поверхности индикаторного кольца 3 выполнены стопорные ребра 12 и зубчики 13. На боковой стенке цилиндрического корпуса 4 выполнены прорезные окна 14 (на чертеже представлено 3 окна). На внутренней поверхности корпуса 4 выполнен кольцевой выступ 15, а также стопорные ребра 16. В нижней части наливного элемента 5 выполнены открытые шлицевые выступы 17 со скругленными вершинами, которые вступают в соединение с ребрами горловины бутылки. На наружной поверхности наливного элемента 5 выполнены стопорные ребра 18 для фиксации с ребрами 16 корпуса 4, а также кольцевые канавки 19, взаимодействующие с кольцевым выступом 15 цилиндрического корпуса 4, предотвращая снятие корпуса с наливного элемента. Наливной элемент 5 также имеет ребра 20 для соедине-2 009265 ния с ребрами 12 индикаторного кольца 3, которые взаимодействуют при завинчивании и стопорят при отвинчивании. На внутренней поверхности наливного элемента 5 выполнена кольцевая лапка 21 для зацепления с бутылкой, а на наружной поверхности наливного элемента 5 выполнен кольцевой поясок 22 для фиксации в нижнем положении с зубчиками 13 индикаторного кольца 3, а также четыре прямых выступа 23. В нижней части основания 6 выполнена кольцевая загибающаяся лапка 24 для удержания основания в наливном элементе 5 посредством прямых выступов 23. Основание выполнено с наружным 25 и внутренним выступами 26, образующими открытую сверху кольцевую полость 27, причем наружный выступ 25 основания 6 выполнен выше внутреннего выступа 26. Это создает дополнительное уплотнение внутри наливного элемента от протекания жидкости при наклоне бутылки. Кроме того, наливной элемент 5 содержит внутреннюю втулку 28 с верхним заглушенным торцем 29 и нижним кольцевым выступом 30, соединенную ребрами 31 с корпусом наливного элемента 5. Наливной элемент 5 содержит средство, предотвращающее повторное наполнение бутылки. Средство, предотвращающее повторное наполнение бутылки, образовано кольцевым выступом 30 внутренней втулки 28 наливного элемента 5 и кольцевой полостью 27 основания 6. При этом кольцевой выступ 30 внутренней втулки расположен в кольцевой полости 27 основания с определенным зазором. Устройство работает следующим образом. При свинчивании крышки 1 одновременно происходит отвинчивание индикаторного кольца 3 с внутренней втулки 2. При этом за счет разного шага верхней и нижней резьбы втулки 2, индикаторное кольцо 3 развинчивается раньше крышки и перемещается вертикально во внутреннюю часть цилиндрического корпуса 4, останавливается напротив прорезных окон 14 и зубчиками 13 зацепляется за кольцевой поясок 22 наливного элемента 5 и остается закрепленным в этом положении. Таким образом, в прорезных окнах 4 появляется индикаторное кольцо 3, окрашенное в контрастный цвет с корпусом 4, сигнализируя о вскрытии бутылки. При завинчивании крышки 2 повторно, индикаторное кольцо 3 остается на месте за счет зацепления зубчиков 13, не возвращается в обратное положение и остается видимым. На индикаторном кольце могут быть выполнены идентификационные надписи, характеризующие производителя, фирменное наименование продукта или состояние укупорочного устройства, например открыто, open и др. При наклоне бутылки (не показана) жидкость поступает через пропускное отверстие основания 6 в кольцевую полость 27 далее по проходным каналам наливного элемента 5 вытекает из бутылки. При возвращении бутылки в вертикальное положение жидкость, находящаяся в проходных каналах,поступает в кольцевую полость 27 средства, предотвращающего повторное наполнение бутылки, и далее в бутылку, создавая избыточное давление, препятствующее дальнейшему поступлению жидкости. Созданное внутри емкости давление препятствует заполнению емкости несанкционированной жидкостью. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое укупорочное устройство выполнено со всеми деталями как один блок, может транспортироваться отдельно и предназначено для установки на бутылке. Предлагаемое изобретение обеспечивает дополнительный уровень защиты от несанкционированного вскрытия за счет снабжения легко видимым и распознаваемым индикатором контроля вскрытия, который дает ясное и необратимое указание, что бутылка ранее открывалась, а также позволяет повысить надежность работы при разливе жидкости за счет отсутствия механических деталей в сливной втулке,вызывающих неприятные последствия, связанные с их залипанием и заклиниванием. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство, содержащее наружную крышку, установленную на внутреннюю резьбовую втулку, наливной элемент со средством крепления к горлышку бутылки, цилиндрический корпус,герметично соединенный с наливным элементом, верхнее резьбовое соединение между наливным элементом и внутренней втулкой для отвинчивания и завинчивания колпачка, основание со средством плотного крепления в горлышке бутылки, соединенное с наливным элементом, отличающееся тем, что содержит блок визуального контроля первого вскрытия крышки, содержащий индикаторное кольцо с возможностью вертикального перемещения и по меньшей мере одно прорезное окно, выполненное на боковой стенке цилиндрического корпуса, в котором становится видимой индикаторное кольцо при отвинчивании крышки, сигнализируя о том, что бутылка открыта, причем диаметр индикаторного кольца незначительно меньше диаметра цилиндрического корпуса, а на верхней наружной части индикаторного кольца выполнена резьба. 2. Укупорочное устройство по п.1, отличающееся тем, что наружная нижняя часть индикаторного кольца имеет цветовую гамму, контрастную цветовой гамме цилиндрического корпуса. 3. Укупорочное устройство по п.1, отличающееся тем, что в нижней внутренней части индикатор-3 009265 ного кольца выполнены зубчики. 4. Укупорочное устройство по п.1, отличающееся тем, что на наружной нижней поверхности индикаторного кольца могут быть выполнены идентификационные надписи в виде слов, букв или символов. 5. Укупорочное устройство по п.1, отличающееся тем, что на верхней внутренней поверхности индикаторного кольца выполнены стопорные ребра. 6. Укупорочное устройство по п.1, отличающееся тем, что прорезное окно цилиндрической втулки может содержать идентификационную надпись в виде слов, букв или символов. 7. Укупорочное устройство по п.6, отличающееся тем, что надпись выполнена из материала корпуса и заодно с ней методом литья. 8. Укупорочное устройство по п.1, отличающееся тем, что в нижней части внутренней втулки выполнена дополнительная резьба, взаимодействующая с резьбой индикаторного кольца. 9. Укупорочное устройство по п.8, отличающееся тем, что шаг нижней резьбы внутренней втулки значительно больше шага верхней резьбы втулки, взаимодействующей с резьбой наливного элемента. 10. Укупорочное устройство по п.8, отличающееся тем, что нижняя резьба втулки выполнена многозаходной. 11. Укупорочное устройство по п.1, отличающееся тем, что верхняя резьба втулки выполнена однозаходной. 12. Укупорочное устройство по п.10 или 11, отличающееся тем, что количество витков нижней резьбы внутренней втулки значительно превышает количество витков верхней резьбы. 13. Укупорочное устройство по п.1, отличающееся тем, что на внутренней поверхности наружной крышки и наружной поверхности внутренней втулки имеется шлицевое соединение, причем шлицы выполнены со сферическими вершинами. 14. Укупорочное устройство по п.1, отличающееся тем, что на внутренней поверхности цилиндрического корпуса выполнен кольцевой выступ. 15. Укупорочное устройство по п.1, отличающееся тем, что на наливном элементе выполнены канавки, взаимодействующие с кольцевым выступом цилиндрического корпуса, предотвращая снятие корпуса с наливного элемента. 16. Укупорочное устройство по п.1, отличающееся тем, что наливной элемент выполнен с кольцевым пояском для фиксации в нижнем положении с зубчиками индикаторного кольца и наружными выступами для соединения с ребрами индикаторного кольца. 17. Укупорочное устройство по п.1, отличающееся тем, что на наружной поверхности наливного элемента в нижней части выполнены стопорные ребра. 18. Укупорочное устройство по п.1, отличающееся тем, что на внутренней поверхности в нижней части цилиндрического корпуса выполнены стопорные ребра, взаимодействующие с ребрами наливного элемента. 19. Укупорочное устройство по п.1, отличающееся тем, что в нижней части наливного элемента выполнены открытые шлицевые выступы, которые вступают в соединение с ребрами горловины бутылки. 20. Укупорочное устройство по п.1, отличающееся тем, что в нижней части основания выполнена кольцевая загибающаяся лапка для удержания основания в наливном элементе. 21. Укупорочное устройство по п.1, отличающееся тем, что основание выполнено с наружным и внутренним выступами, образующими открытую сверху кольцевую полость, причем наружный выступ основания выполнен выше внутреннего выступа. 22. Укупорочное устройство по п.1, отличающееся тем, что наливной элемент содержит внутреннюю втулку с верхним заглушенным торцем и нижним кольцевым выступом. 23. Укупорочное устройство по п.1, отличающееся тем, что наливной элемент содержит средство,предотвращающее повторное наполнение бутылки. 24. Укупорочное устройство по п.23, отличающееся тем, что средство, предотвращающее повторное наполнение бутылки, образовано кольцевым выступом внутренней втулки наливного элемента и кольцевой полостью основания. 25. Укупорочное устройство по п.24, отличающееся тем, что кольцевой выступ внутренней втулки наливного элемента расположен в кольцевой полости основания с определенным зазором.
