Автоматизированное устройство для приготовления чая с двойным резервуаром, содержащее насос

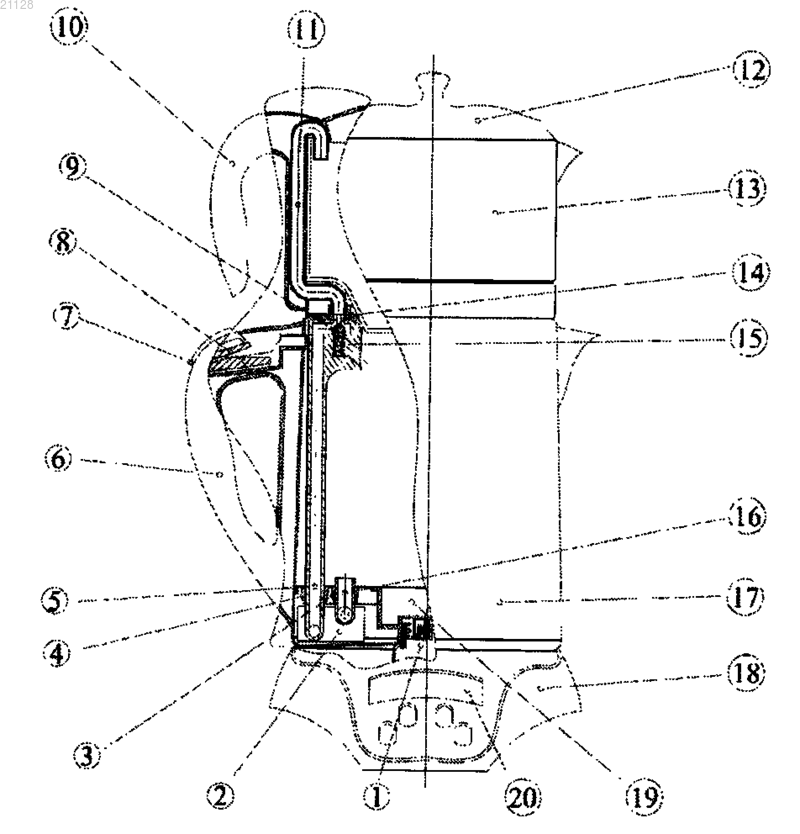

АВТОМАТИЗИРОВАННОЕ УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ЧАЯ С ДВОЙНЫМ РЕЗЕРВУАРОМ, СОДЕРЖАЩЕЕ НАСОС Домашний электрический прибор согласно настоящему изобретению содержит первый резервуар(17) для кипячения воды и второй резервуар (13), подходящий для постановки сверху указанного первого резервуара (17) так, что листья растений размещены в нем для заваривания в горячей воде. Указанный первый резервуар (17) содержит двусторонний клапан (9), избирательно создающий жидкостное сообщение с указанным вторым резервуаром (13) в ответ на наличие выталкивающего механизма (14) указанного первого резервуара, находящегося во взаимодействии с указанным двусторонним клапаном (9). Также особенностью указанного первого резервуара (17) является насос (2) для перемещения горячей воды к указанному верхнему резервуару.(71)(73) Заявитель и патентовладелец: ЭКСЕН МАКИНЕ САНАЙИ ВЕ ТИДЖАРЕТ А.Ш. (TR) Область технического применения изобретения Настоящее изобретение относится к устройству для приготовления чая и более конкретно к автоматическому устройству для приготовления чая с двойным резервуаром, содержащему насос. Предпосылки изобретения Чай традиционно потребляется ежедневно в больших количествах в стране заявителя. Хороший ароматный чай считается приготовленным посредством кипячения воды в первом резервуаре и заваривания чайных листьев в горячей воде во втором резервуаре. Общая проблема автоматизированных устройств для приготовления чая это то, что они предусматривают только ограниченную автоматизацию, при которой кипятится вода в первом резервуаре и затем поддерживается тепло в нем до тех пор, пока это необходимо, с тем, чтобы обеспечить заваривание чайных листьев во втором верхнем резервуаре. Следовательно, для осуществления заваривания пользователь сам должен добавлять воду в верхний резервуар из емкости для кипячения; что представляет собой стадию, которая зависит только от пользователя до такой степени, что в отсутствие вмешательства пользователя вся процедура приготовления чая, о которой идет речь, прерывается. Однако следует отметить, что потребители чая не хотят участвовать в процессе приготовления чая и все же предпочитают такие "полуавтоматизированные" устройства для приготовления чая обычным неэлектрическим способам приготовления чая. Полностью автоматизированное устройство для приготовления чая, характеризующееся приемлемой ценой, которое может перемещать кипящую воду в верхний резервуар, где лежат сухие чайные листья, все же считается значительным шагом в направлении удовлетворения потребителя. Другая проблема, возникающая в связи с "хорошим ароматом" приготовленного чая, это температура воды в резервуаре для кипячения, которая перемещается оттуда в верхний резервуар. Считается, что"хороший аромат" получается, только если сухие чайные листья подвергнуть воздействию горячей воды,температура которой находится в заданном диапазоне. В противном случае аромат листьев будет извлечен не в достаточной мере. Для обеспечения "хорошего аромата" настоящее изобретение предполагает безопасный температурный зазор в диапазоне, позволяющем перемещение кипящей воды необходимой температуры. Предпочтительный вариант осуществления настоящего изобретения предусматривает автоматическую активацию устройства для перемещения кипящей воды при достижении определенной температуры. Цели изобретения Основная цель настоящего изобретения заключается в предоставлении электрического устройства для приготовления чая, которое полностью автоматизировано до такой степени, что оно может осуществлять и процесс кипячения, и процесс заваривания без необходимости вмешательства пользователя. Другая цель настоящего изобретения заключается в предоставлении полностью автоматизированного устройства для приготовления чая, имеющего безопасный температурный запас, который дает возможность перемещения кипящей воды необходимой температуры. Сущность изобретения Настоящее изобретение предлагает бытовой прибор, а именно устройство для приготовления чая,содержащее первый резервуар для кипячения воды и второй резервуар, выполненный для заваривания листьев растений. Указанный второй резервуар обычно размещен сверху указанного первого резервуара. Домашний электрический прибор согласно настоящему изобретению содержит первый резервуар для кипячения воды и второй резервуар, размещенный сверху указанного первого резервуара и выполненный для заваривания листьев растений в горячей воде. Указанный первый резервуар содержит двусторонний клапан, избирательно создающий жидкостное сообщение с указанным вторым резервуаром в ответ на наличие выталкивающего механизма указанного первого резервуара, находящегося во взаимодействии с указанным двусторонним клапаном. Указанный аппарат также содержит насос для перемещения кипящей воды посредством указанного созданного жидкостного сообщения между указанным первым резервуаром и указанным вторым резервуаром при достижении горячей водой определенной температуры в указанном резервуаре для кипячения. Краткое описание графических материалов Приложенные фигуры даны исключительно с целью приведения примера полностью автоматизированного устройства для приготовления чая, преимущества которого над предшествующим уровнем техники были изложены выше и будут описаны подробно ниже На фиг. 1 показан вид сбоку в поперечном сечении устройства для приготовления чая согласно настоящему изобретению; на фиг. 2 показан вид снизу в поперечном сечении резервуара для кипячения с устройством электрического водонагревателя согласно настоящему изобретению; на фиг. 3 показан вид сбоку в поперечном сечении насоса в резервуаре для кипячения с подающей и выводящей трубками согласно настоящему изобретению; на фиг. 4 показан вид сбоку в поперечном сечении двустороннего клапана согласно настоящему изобретению; на фиг. 5 показан вид сбоку в поперечном сечении двустороннего клапана и взаимодействующего с ним выталкивающего механизма согласно настоящему изобретению. Подробное описание изобретения Ссылаясь на чертежи, описанные выше, настоящее изобретение предполагает домашний электрический прибор для приготовления чая традиционным способом, т.е. посредством использования отдельных емкостей для заваривания и кипячения (соответственно 13 и 17). Прибор содержит первый резервуар (17) для кипячения воды и второй резервуар (13), выполненный для заваривания листьев растений в горячей воде. Обе емкости (13, 17) размещают одну над другой, что делает возможным тепловое взаимодействие,и тепловая энергия, излучаемая из источника тепла, взаимодействуя с указанным первым резервуаром(17), также достигает указанного второго резервуара (13). Следовательно, основание указанного второго резервуара (13) накрывает открытый верхний край указанного первого резервуара (17) обычным способом. Нагревательный прибор устройства для приготовления чая содержит первое электронагревательное устройство (3), имеющее большее сопротивление по отношению к второму электронагревательному устройству (4) с меньшим сопротивлением. Как показывает практика в существующей области техники, фактическое потребление электроэнергии указанным источником тепла понижается во время заваривания. Температуру в нижнем резервуаре контролируют несколькими контрольными приборами и датчиками; т.е. в то время, пока температура в нижнем резервуаре (17) держится в пределах температуры кипения, могут быть применены различные контролирующие схемы, допускающие постоянное или прерывное электропитание источника тепла. Как показано на фиг. 1, нижний резервуар (17) согласно настоящему изобретению содержит ручку(6), прикрепленную к корпусу нижнего резервуара (17). Устройство обычно содержит паровой переключатель (8) и кнопку парового переключателя (7). Аппарат, как правило, может быть установлен в режим кипячения вышеуказанной кнопкой парового переключателя (7). Верхний резервуар содержит крышку (12) и ручку (10), как показано на фиг. 1. Нижний резервуар(17) согласно настоящему изобретению подсоединен к основанию (18) электрического водонагревателя,указанное основание (18), обычно содержащее электрический разъем (1), связано с электрическим адаптером (19). Аппарат для приготовления чая согласно настоящему изобретению содержит электронный блок(20) управления, позволяющий пользователю запустить аппарат автоматически в заданное время или вручную. Следовательно, допускается установка пользователями пускового таймера для начала и осуществления заваривания листьев растения в желаемый период времени. Резервуар (17) для кипячения должен быть наполнен водой перед переключением включенного аппарата. Автоматическое перемещение кипящей воды будет начинаться только, если жидкостное сообщение от нижнего резервуара (17) к верхнему резервуару (13) создается, как описано ниже. Верхний резервуар (13) согласно настоящему изобретению содержит выталкивающий механизм(14), находящийся во взаимодействии с указанным двусторонним клапаном (9). Двусторонний клапан (9) состоит из шара, подпружиненного пружиной (15) в кожухе, при этом шар смещен пружиной (15) по направлению к подвижному стержню выталкивающего механизма (14). Указанный подпружиненный шар в указанном кожухе пружины действует как двусторонний клапан (9), избирательно создавая жидкостное сообщение с указанным верхним резервуаром (13). Когда указанный верхний резервуар (13) соответствующим образом расположен сверху указанного нижнего резервуара (17), жидкостное сообщение создается между выводящей трубкой (5) резервуара для кипячения и впускным отверстием, оснащенным указанным выталкивающим механизмом (9) трубки(11). Указанная трубка (11) второго резервуара (13) содержит верхнее выпускное отверстие для налива кипящей воды во второй резервуар (13). В отсутствие чайника (13), соответствующим образом расположенного с его выталкивающим механизмом (14), находящимся во взаимодействии с указанным двусторонним клапаном (9), шарнирное соединение указанного двустороннего клапана (9) легко отжато вышеуказанной спиралевидной пружиной (15) так, что кипящая вода, накачанная по вышеуказанной выводящей трубке (5) резервуара для кипячения, перемещается от верхнего края вышеуказанной трубки (5) назад к нижнему резервуару (17), проходя через вышеуказанную пружину (15). Начало накачивания, позволяющего перемещение кипящей воды к указанному чайнику (13), как описано выше, регулируется относительно температуры перемещаемой воды, так как это считается решающим для аромата завариваемого чая. На фиг. 2 показано расположение первого нагревательного устройства (3), имеющего большее сопротивление по отношению ко второму нагревательному устройству (4) с меньшим сопротивлением, в котором первое нагревательное устройство (3) имеет большую мощность и охвачено проходящим по периметру вторым нагревательным устройством (4), имеющим меньшую мощность. Когда в нижнем резервуаре (17) температура достигает 98 С, указанный паровой переключатель (8) активирует режим "держать в тепле", и электроэнергия подается ко второму нагревательному устройству(4). При активации режима "держать в тепле" насос (2), регулируемый указанным блоком (20) управле-2 021128 ния, запускает перемещение кипящей воды от указанного нижнего резервуара (17) к указанному верхнему резервуару (13). Указанный насос (2) выполнен с возможностью сообщения с указанным нижним резервуаром (17) через подающую трубку (16) и перемещения кипящей воды к указанному верхнему резервуару (13) через выводящую трубку (5). Следует отметить, что по соображениям безопасности указанный насос (2) не перемещает воду объемом, превышающим вместимость верхнего резервуара (13). Следовательно, указанный насос (2) включается только в определенный период времени для перемещения определенного объема воды. В общих чертах, настоящее изобретение предлагает домашний электрический прибор для приготовления чая, содержащий первый резервуар (17) для кипячения воды и второй резервуар (13), находящийся в тепловом взаимодействии с указанным первым резервуаром (17) и выполненный для заваривания листьев растений в горячей воде. Указанный второй резервуар (13) размещен сверху указанного первого резервуара (17) так, что основание указанного второго резервуара (13) накрывает открытый верхний край указанного первого резервуара (17). Указанный первый резервуар (17) содержит двусторонний клапан (9), избирательно создающий жидкостное сообщение с указанным вторым резервуаром (13) в ответ на наличие выталкивающего механизма (14) указанного второго резервуара (13), находящегося во взаимодействии с указанным двусторонним клапаном (9). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Домашний электрический прибор для приготовления чая, содержащий первый резервуар (17) для кипячения воды и второй резервуар (13), находящийся в тепловом взаимодействии с указанным первым резервуаром (17) и выполненный для заваривания листьев растений в горячей воде, при этом указанный второй резервуар (13) размещен сверху указанного первого резервуара (17) так, что основание указанного второго резервуара (13) накрывает открытый верхний край указанного первого резервуара (17), где указанный первый резервуар (17) содержит двусторонний клапан (9), избирательно создающий жидкостное сообщение с указанным вторым резервуаром (13) в ответ на наличие указанного верхнего резервуара(13) сверху указанного нижнего резервуара (17), и насос (2) для перемещения кипящей воды к указанному первому резервуару (13) посредством указанного созданного жидкостного сообщения. 2. Домашний электрический прибор по п.1, отличающийся тем, что указанное жидкостное сообщение с указанным вторым резервуаром (13) создано в ответ на наличие выталкивающего механизма (14) указанного второго резервуара (13), находящегося во взаимодействии с указанным двусторонним клапаном (9). 3. Домашний электрический прибор по п.2, отличающийся тем, что двусторонний клапан (9) состоит из шара, подпружиненного пружиной (15) в кожухе, при этом шар смещен пружиной (15) по направлению к подвижному стержню выталкивающего механизма (14). 4. Домашний электрический прибор по п.1 или 3, отличающийся тем, что указанный двусторонний клапан (9) выполнен с возможностью передавать горячую воду назад в указанный первый резервуар (17) в ответ на отсутствие указанного выталкивающего механизма (14) указанного второго резервуара (13). 5. Домашний электрический прибор по п.4, отличающийся тем, что указанное жидкостное сообщение создано между выводящей трубкой (5) указанного первого резервуара (17) и трубкой (11) указанного второго резервуара (13). 6. Домашний электрический прибор по п.5, отличающийся тем, что указанная трубка (11) второго резервуара (13) содержит верхнее выпускное отверстие для налива кипящей воды во второй резервуар(13). 7. Домашний электрический прибор по п.6, отличающийся тем, что указанный насос (2) выполнен с возможностью сообщения с указанным нижним резервуаром (17) через подающую трубку (16) и перемещения кипящей воды к указанному верхнему резервуару (13) через выводящую трубку (5). 8. Домашний электрический прибор по п.7, отличающийся тем, что край вышеуказанной выводящей трубки (5) подведен к указанному двустороннему клапану (9). 9. Домашний электрический прибор по п.8, отличающийся тем, что указанная выводящая трубка (5) и указанная подающая трубка (16) проходят перпендикулярно по отношению к дну указанного нижнего резервуара (17). 10. Домашний электрический прибор по любому из предыдущих пунктов, отличающийся тем, что указанный прибор содержит первое (3) и второе (4) электронагревательные устройства, причем первое электронагревательное устройство (3) имеет большее сопротивление по отношению ко второму электронагревательному устройству (4) с меньшим сопротивлением. 11. Домашний электрический прибор по п.10, отличающийся тем, что первое нагревательное устройство (3) имеет большую мощность и охвачено проходящим по периметру вторым нагревательным устройством (4), имеющим меньшую мощность. 12. Домашний электрический прибор по любому из предыдущих пунктов, отличающийся тем, что указанный прибор содержит электронный блок (20) управления, активирующий режим "держать в тепле", с помощью парового переключателя (8) выполненный с возможностью распознавать определенную температуру и подавать электроэнергию ко второму нагревательному устройству (4). 13. Домашний электрический прибор по п.12, отличающийся тем, что указанный прибор содержит таймер во взаимодействии с указанным электронным блоком (20) управления, позволяющий пользователям установить заданное время для начала заваривания листьев растения.
