Утюг с внешним резервуаром для воды

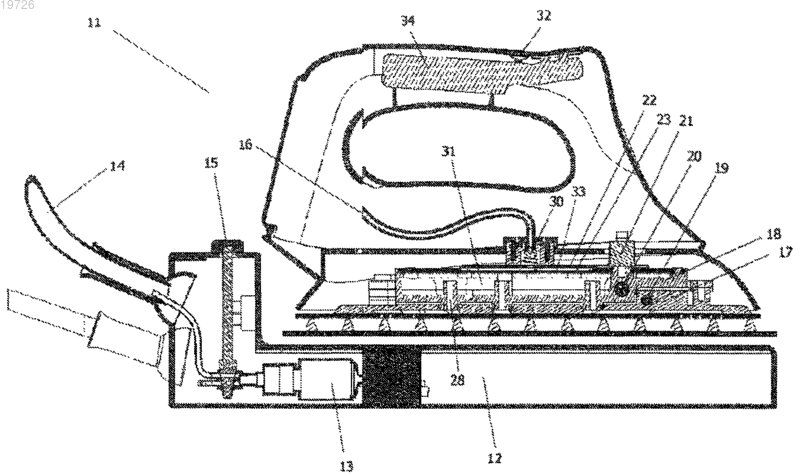

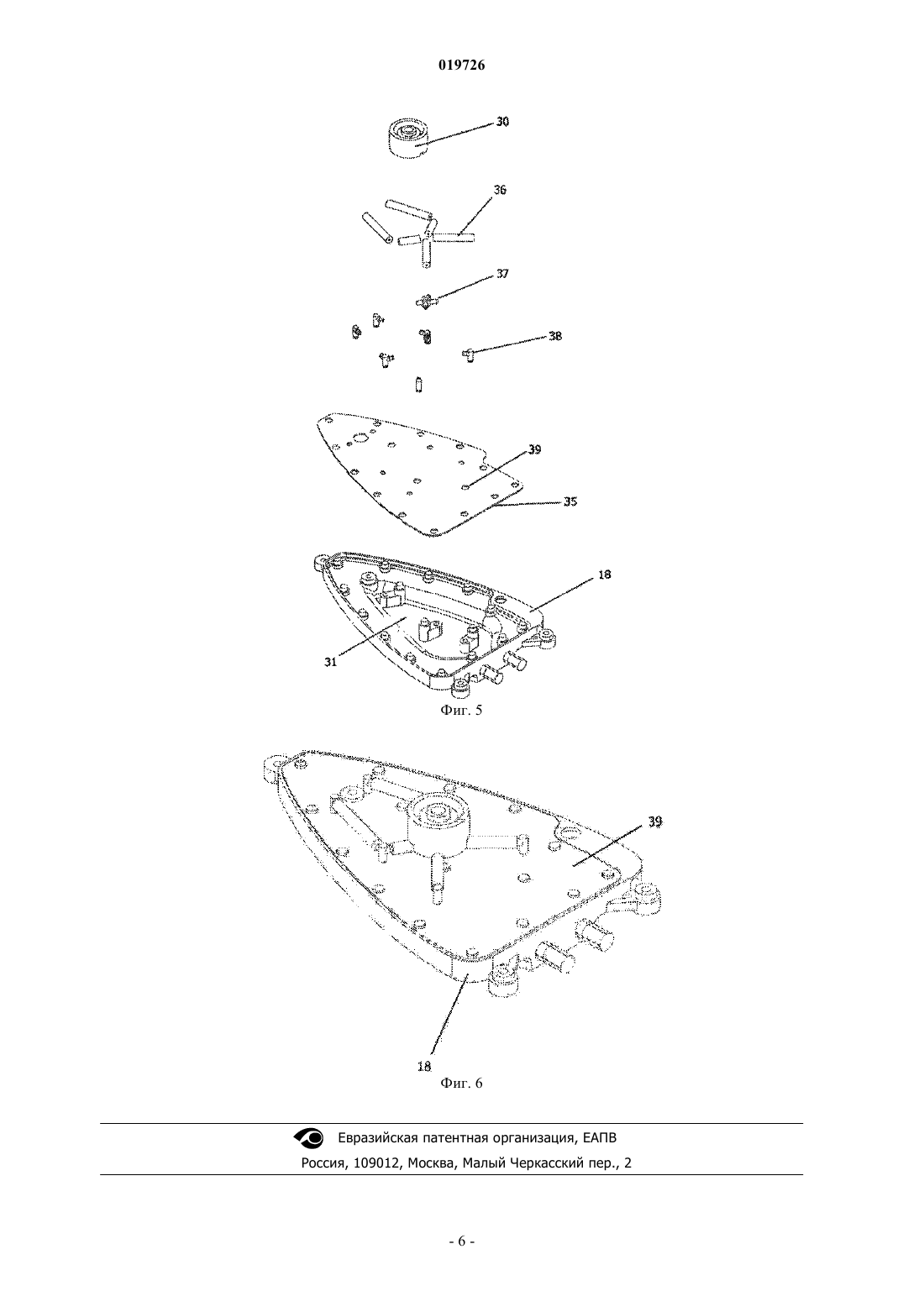

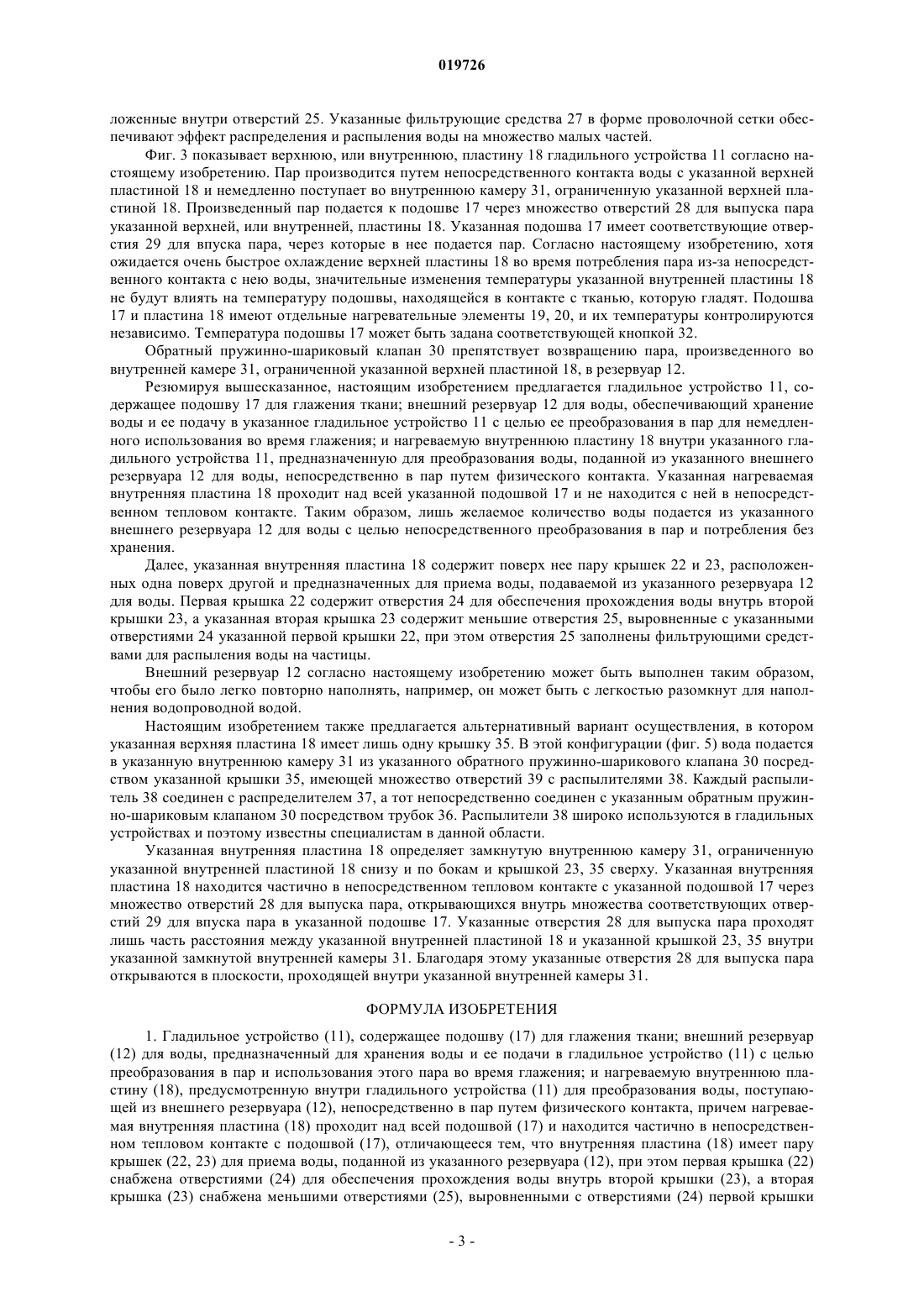

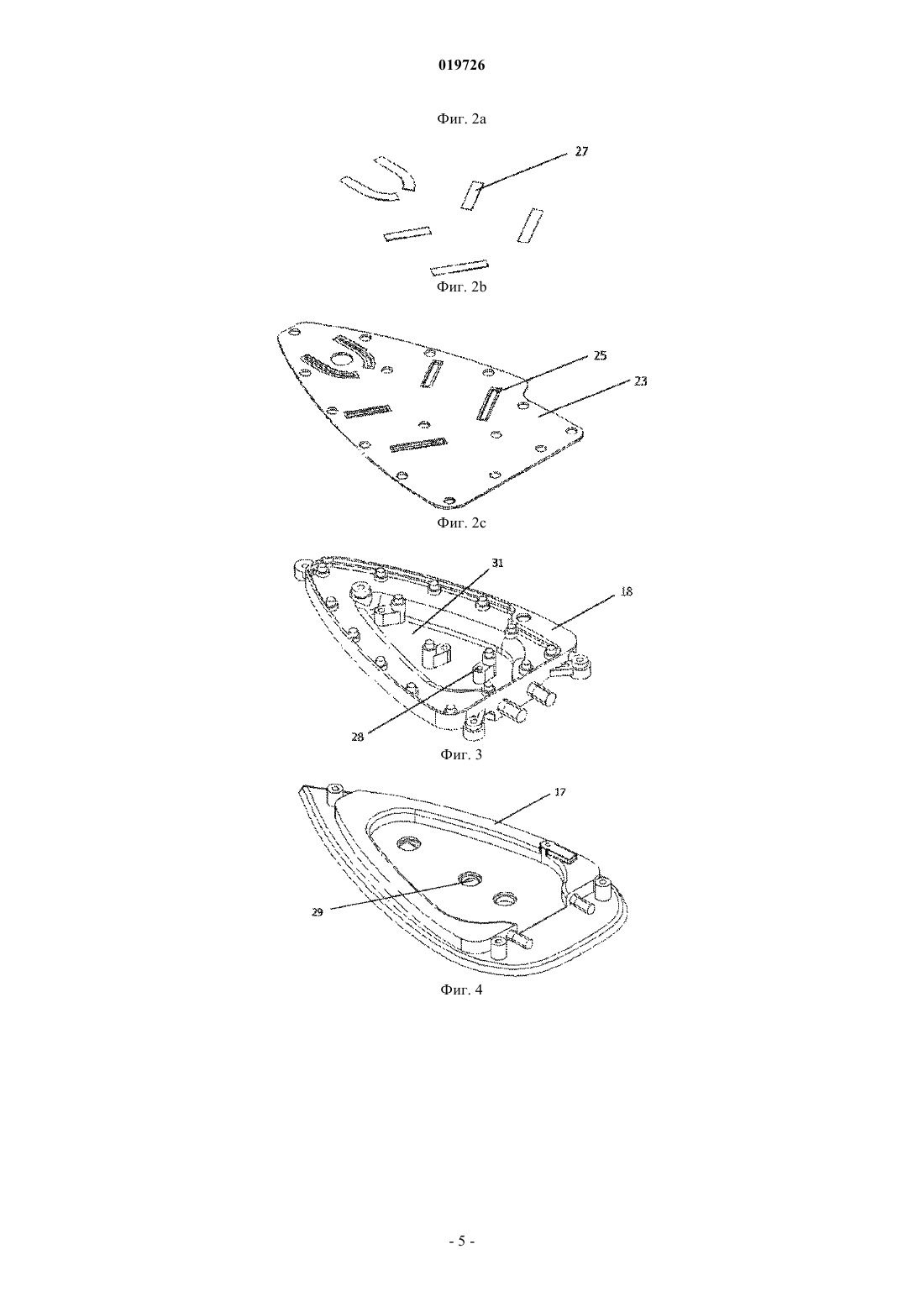

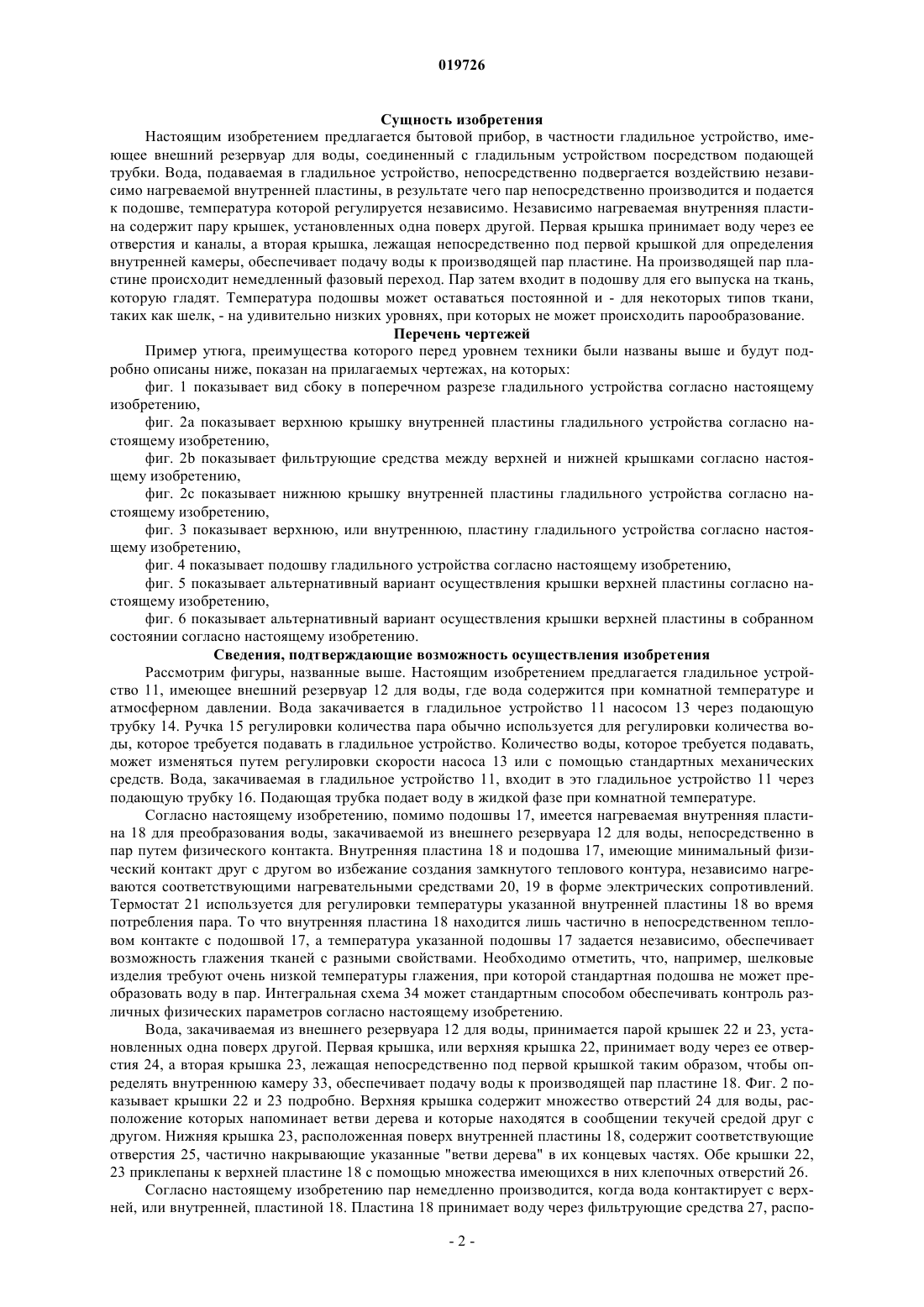

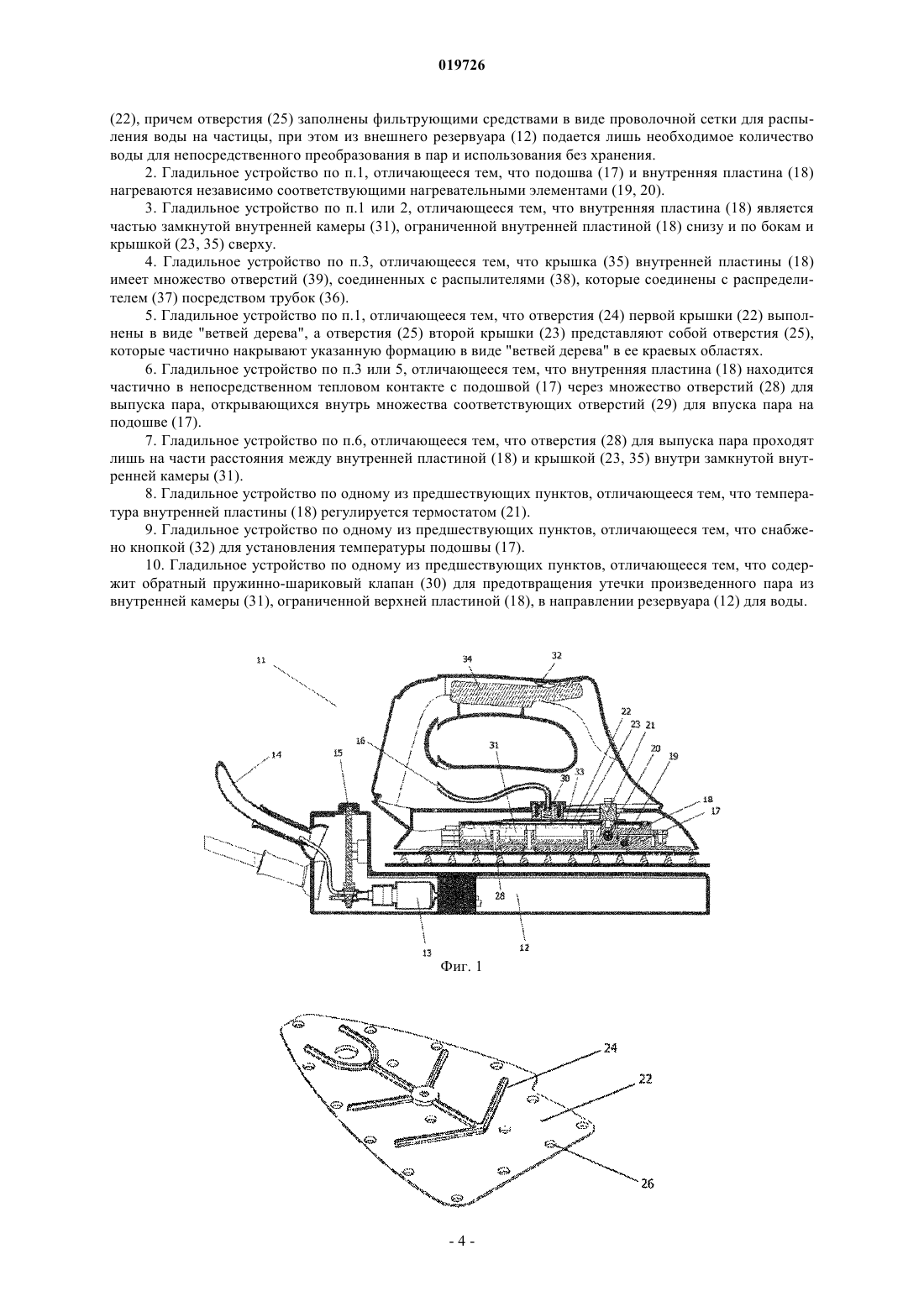

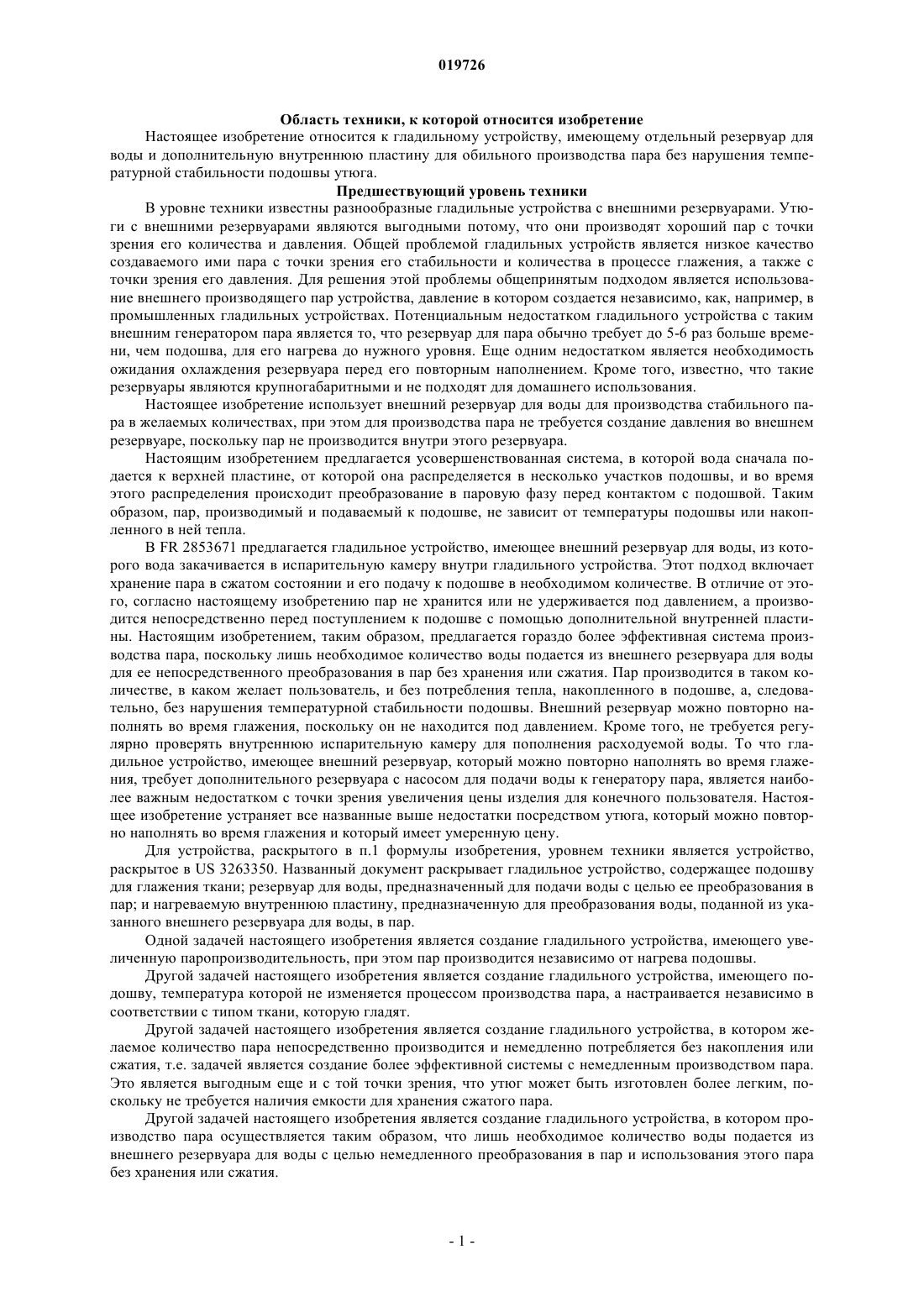

УТЮГ С ВНЕШНИМ РЕЗЕРВУАРОМ ДЛЯ ВОДЫ Настоящим изобретением предлагается бытовой прибор, в частности гладильное устройство,имеющее внешний резервуар (12) для воды, соединенный с гладильным устройством посредством подающей трубки. Вода, подаваемая в гладильное устройство (11), непосредственно подвергается воздействию независимо нагреваемой внутренней пластины (18), в результате чего пар непосредственно производится и подается к подошве (17), температура которой регулируется независимо. Независимо нагреваемая внутренняя пластина содержит пару крышек (22, 23),установленных одна поверх другой. Первая крышка (22) принимает воду через ее отверстия (24), а вторая крышка (23), лежащая непосредственно под первой крышкой для определения внутренней камеры (31), обеспечивает подачу воды к производящей пар пластине. Пар затем входит в подошву для его выпуска на подлежащую глажению ткань.(71)(73) Заявитель и патентовладелец: ЭКСЕН МАКИНЕ САНАЙИ ВЕ ТИКАРЕТ А.С. (TR) Область техники, к которой относится изобретение Настоящее изобретение относится к гладильному устройству, имеющему отдельный резервуар для воды и дополнительную внутреннюю пластину для обильного производства пара без нарушения температурной стабильности подошвы утюга. Предшествующий уровень техники В уровне техники известны разнообразные гладильные устройства с внешними резервуарами. Утюги с внешними резервуарами являются выгодными потому, что они производят хороший пар с точки зрения его количества и давления. Общей проблемой гладильных устройств является низкое качество создаваемого ими пара с точки зрения его стабильности и количества в процессе глажения, а также с точки зрения его давления. Для решения этой проблемы общепринятым подходом является использование внешнего производящего пар устройства, давление в котором создается независимо, как, например, в промышленных гладильных устройствах. Потенциальным недостатком гладильного устройства с таким внешним генератором пара является то, что резервуар для пара обычно требует до 5-6 раз больше времени, чем подошва, для его нагрева до нужного уровня. Еще одним недостатком является необходимость ожидания охлаждения резервуара перед его повторным наполнением. Кроме того, известно, что такие резервуары являются крупногабаритными и не подходят для домашнего использования. Настоящее изобретение использует внешний резервуар для воды для производства стабильного пара в желаемых количествах, при этом для производства пара не требуется создание давления во внешнем резервуаре, поскольку пар не производится внутри этого резервуара. Настоящим изобретением предлагается усовершенствованная система, в которой вода сначала подается к верхней пластине, от которой она распределяется в несколько участков подошвы, и во время этого распределения происходит преобразование в паровую фазу перед контактом с подошвой. Таким образом, пар, производимый и подаваемый к подошве, не зависит от температуры подошвы или накопленного в ней тепла. В FR 2853671 предлагается гладильное устройство, имеющее внешний резервуар для воды, из которого вода закачивается в испарительную камеру внутри гладильного устройства. Этот подход включает хранение пара в сжатом состоянии и его подачу к подошве в необходимом количестве. В отличие от этого, согласно настоящему изобретению пар не хранится или не удерживается под давлением, а производится непосредственно перед поступлением к подошве с помощью дополнительной внутренней пластины. Настоящим изобретением, таким образом, предлагается гораздо более эффективная система производства пара, поскольку лишь необходимое количество воды подается из внешнего резервуара для воды для ее непосредственного преобразования в пар без хранения или сжатия. Пар производится в таком количестве, в каком желает пользователь, и без потребления тепла, накопленного в подошве, а, следовательно, без нарушения температурной стабильности подошвы. Внешний резервуар можно повторно наполнять во время глажения, поскольку он не находится под давлением. Кроме того, не требуется регулярно проверять внутреннюю испарительную камеру для пополнения расходуемой воды. То что гладильное устройство, имеющее внешний резервуар, который можно повторно наполнять во время глажения, требует дополнительного резервуара с насосом для подачи воды к генератору пара, является наиболее важным недостатком с точки зрения увеличения цены изделия для конечного пользователя. Настоящее изобретение устраняет все названные выше недостатки посредством утюга, который можно повторно наполнять во время глажения и который имеет умеренную цену. Для устройства, раскрытого в п.1 формулы изобретения, уровнем техники является устройство,раскрытое в US 3263350. Названный документ раскрывает гладильное устройство, содержащее подошву для глажения ткани; резервуар для воды, предназначенный для подачи воды с целью ее преобразования в пар; и нагреваемую внутреннюю пластину, предназначенную для преобразования воды, поданной из указанного внешнего резервуара для воды, в пар. Одной задачей настоящего изобретения является создание гладильного устройства, имеющего увеличенную паропроизводительность, при этом пар производится независимо от нагрева подошвы. Другой задачей настоящего изобретения является создание гладильного устройства, имеющего подошву, температура которой не изменяется процессом производства пара, а настраивается независимо в соответствии с типом ткани, которую гладят. Другой задачей настоящего изобретения является создание гладильного устройства, в котором желаемое количество пара непосредственно производится и немедленно потребляется без накопления или сжатия, т.е. задачей является создание более эффективной системы с немедленным производством пара. Это является выгодным еще и с той точки зрения, что утюг может быть изготовлен более легким, поскольку не требуется наличия емкости для хранения сжатого пара. Другой задачей настоящего изобретения является создание гладильного устройства, в котором производство пара осуществляется таким образом, что лишь необходимое количество воды подается из внешнего резервуара для воды с целью немедленного преобразования в пар и использования этого пара без хранения или сжатия. Сущность изобретения Настоящим изобретением предлагается бытовой прибор, в частности гладильное устройство, имеющее внешний резервуар для воды, соединенный с гладильным устройством посредством подающей трубки. Вода, подаваемая в гладильное устройство, непосредственно подвергается воздействию независимо нагреваемой внутренней пластины, в результате чего пар непосредственно производится и подается к подошве, температура которой регулируется независимо. Независимо нагреваемая внутренняя пластина содержит пару крышек, установленных одна поверх другой. Первая крышка принимает воду через ее отверстия и каналы, а вторая крышка, лежащая непосредственно под первой крышкой для определения внутренней камеры, обеспечивает подачу воды к производящей пар пластине. На производящей пар пластине происходит немедленный фазовый переход. Пар затем входит в подошву для его выпуска на ткань,которую гладят. Температура подошвы может оставаться постоянной и - для некоторых типов ткани,таких как шелк, - на удивительно низких уровнях, при которых не может происходить парообразование. Перечень чертежей Пример утюга, преимущества которого перед уровнем техники были названы выше и будут подробно описаны ниже, показан на прилагаемых чертежах, на которых: фиг. 1 показывает вид сбоку в поперечном разрезе гладильного устройства согласно настоящему изобретению,фиг. 2 а показывает верхнюю крышку внутренней пластины гладильного устройства согласно настоящему изобретению,фиг. 2b показывает фильтрующие средства между верхней и нижней крышками согласно настоящему изобретению,фиг. 2 с показывает нижнюю крышку внутренней пластины гладильного устройства согласно настоящему изобретению,фиг. 3 показывает верхнюю, или внутреннюю, пластину гладильного устройства согласно настоящему изобретению,фиг. 4 показывает подошву гладильного устройства согласно настоящему изобретению,фиг. 5 показывает альтернативный вариант осуществления крышки верхней пластины согласно настоящему изобретению,фиг. 6 показывает альтернативный вариант осуществления крышки верхней пластины в собранном состоянии согласно настоящему изобретению. Сведения, подтверждающие возможность осуществления изобретения Рассмотрим фигуры, названные выше. Настоящим изобретением предлагается гладильное устройство 11, имеющее внешний резервуар 12 для воды, где вода содержится при комнатной температуре и атмосферном давлении. Вода закачивается в гладильное устройство 11 насосом 13 через подающую трубку 14. Ручка 15 регулировки количества пара обычно используется для регулировки количества воды, которое требуется подавать в гладильное устройство. Количество воды, которое требуется подавать,может изменяться путем регулировки скорости насоса 13 или с помощью стандартных механических средств. Вода, закачиваемая в гладильное устройство 11, входит в это гладильное устройство 11 через подающую трубку 16. Подающая трубка подает воду в жидкой фазе при комнатной температуре. Согласно настоящему изобретению, помимо подошвы 17, имеется нагреваемая внутренняя пластина 18 для преобразования воды, закачиваемой из внешнего резервуара 12 для воды, непосредственно в пар путем физического контакта. Внутренняя пластина 18 и подошва 17, имеющие минимальный физический контакт друг с другом во избежание создания замкнутого теплового контура, независимо нагреваются соответствующими нагревательными средствами 20, 19 в форме электрических сопротивлений. Термостат 21 используется для регулировки температуры указанной внутренней пластины 18 во время потребления пара. То что внутренняя пластина 18 находится лишь частично в непосредственном тепловом контакте с подошвой 17, а температура указанной подошвы 17 задается независимо, обеспечивает возможность глажения тканей с разными свойствами. Необходимо отметить, что, например, шелковые изделия требуют очень низкой температуры глажения, при которой стандартная подошва не может преобразовать воду в пар. Интегральная схема 34 может стандартным способом обеспечивать контроль различных физических параметров согласно настоящему изобретению. Вода, закачиваемая из внешнего резервуара 12 для воды, принимается парой крышек 22 и 23, установленных одна поверх другой. Первая крышка, или верхняя крышка 22, принимает воду через ее отверстия 24, а вторая крышка 23, лежащая непосредственно под первой крышкой таким образом, чтобы определять внутреннюю камеру 33, обеспечивает подачу воды к производящей пар пластине 18. Фиг. 2 показывает крышки 22 и 23 подробно. Верхняя крышка содержит множество отверстий 24 для воды, расположение которых напоминает ветви дерева и которые находятся в сообщении текучей средой друг с другом. Нижняя крышка 23, расположенная поверх внутренней пластины 18, содержит соответствующие отверстия 25, частично накрывающие указанные "ветви дерева" в их концевых частях. Обе крышки 22,23 приклепаны к верхней пластине 18 с помощью множества имеющихся в них клепочных отверстий 26. Согласно настоящему изобретению пар немедленно производится, когда вода контактирует с верхней, или внутренней, пластиной 18. Пластина 18 принимает воду через фильтрующие средства 27, распо-2 019726 ложенные внутри отверстий 25. Указанные фильтрующие средства 27 в форме проволочной сетки обеспечивают эффект распределения и распыления воды на множество малых частей. Фиг. 3 показывает верхнюю, или внутреннюю, пластину 18 гладильного устройства 11 согласно настоящему изобретению. Пар производится путем непосредственного контакта воды с указанной верхней пластиной 18 и немедленно поступает во внутреннюю камеру 31, ограниченную указанной верхней пластиной 18. Произведенный пар подается к подошве 17 через множество отверстий 28 для выпуска пара указанной верхней, или внутренней, пластины 18. Указанная подошва 17 имеет соответствующие отверстия 29 для впуска пара, через которые в нее подается пар. Согласно настоящему изобретению, хотя ожидается очень быстрое охлаждение верхней пластины 18 во время потребления пара из-за непосредственного контакта с нею воды, значительные изменения температуры указанной внутренней пластины 18 не будут влиять на температуру подошвы, находящейся в контакте с тканью, которую гладят. Подошва 17 и пластина 18 имеют отдельные нагревательные элементы 19, 20, и их температуры контролируются независимо. Температура подошвы 17 может быть задана соответствующей кнопкой 32. Обратный пружинно-шариковый клапан 30 препятствует возвращению пара, произведенного во внутренней камере 31, ограниченной указанной верхней пластиной 18, в резервуар 12. Резюмируя вышесказанное, настоящим изобретением предлагается гладильное устройство 11, содержащее подошву 17 для глажения ткани; внешний резервуар 12 для воды, обеспечивающий хранение воды и ее подачу в указанное гладильное устройство 11 с целью ее преобразования в пар для немедленного использования во время глажения; и нагреваемую внутреннюю пластину 18 внутри указанного гладильного устройства 11, предназначенную для преобразования воды, поданной иэ указанного внешнего резервуара 12 для воды, непосредственно в пар путем физического контакта. Указанная нагреваемая внутренняя пластина 18 проходит над всей указанной подошвой 17 и не находится с ней в непосредственном тепловом контакте. Таким образом, лишь желаемое количество воды подается из указанного внешнего резервуара 12 для воды с целью непосредственного преобразования в пар и потребления без хранения. Далее, указанная внутренняя пластина 18 содержит поверх нее пару крышек 22 и 23, расположенных одна поверх другой и предназначенных для приема воды, подаваемой из указанного резервуара 12 для воды. Первая крышка 22 содержит отверстия 24 для обеспечения прохождения воды внутрь второй крышки 23, а указанная вторая крышка 23 содержит меньшие отверстия 25, выровненные с указанными отверстиями 24 указанной первой крышки 22, при этом отверстия 25 заполнены фильтрующими средствами для распыления воды на частицы. Внешний резервуар 12 согласно настоящему изобретению может быть выполнен таким образом,чтобы его было легко повторно наполнять, например, он может быть с легкостью разомкнут для наполнения водопроводной водой. Настоящим изобретением также предлагается альтернативный вариант осуществления, в котором указанная верхняя пластина 18 имеет лишь одну крышку 35. В этой конфигурации (фиг. 5) вода подается в указанную внутреннюю камеру 31 из указанного обратного пружинно-шарикового клапана 30 посредством указанной крышки 35, имеющей множество отверстий 39 с распылителями 38. Каждый распылитель 38 соединен с распределителем 37, а тот непосредственно соединен с указанным обратным пружинно-шариковым клапаном 30 посредством трубок 36. Распылители 38 широко используются в гладильных устройствах и поэтому известны специалистам в данной области. Указанная внутренняя пластина 18 определяет замкнутую внутреннюю камеру 31, ограниченную указанной внутренней пластиной 18 снизу и по бокам и крышкой 23, 35 сверху. Указанная внутренняя пластина 18 находится частично в непосредственном тепловом контакте с указанной подошвой 17 через множество отверстий 28 для выпуска пара, открывающихся внутрь множества соответствующих отверстий 29 для впуска пара в указанной подошве 17. Указанные отверстия 28 для выпуска пара проходят лишь часть расстояния между указанной внутренней пластиной 18 и указанной крышкой 23, 35 внутри указанной замкнутой внутренней камеры 31. Благодаря этому указанные отверстия 28 для выпуска пара открываются в плоскости, проходящей внутри указанной внутренней камеры 31. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гладильное устройство (11), содержащее подошву (17) для глажения ткани; внешний резервуар(12) для воды, предназначенный для хранения воды и ее подачи в гладильное устройство (11) с целью преобразования в пар и использования этого пара во время глажения; и нагреваемую внутреннюю пластину (18), предусмотренную внутри гладильного устройства (11) для преобразования воды, поступающей из внешнего резервуара (12), непосредственно в пар путем физического контакта, причем нагреваемая внутренняя пластина (18) проходит над всей подошвой (17) и находится частично в непосредственном тепловом контакте с подошвой (17), отличающееся тем, что внутренняя пластина (18) имеет пару крышек (22, 23) для приема воды, поданной из указанного резервуара (12), при этом первая крышка (22) снабжена отверстиями (24) для обеспечения прохождения воды внутрь второй крышки (23), а вторая крышка (23) снабжена меньшими отверстиями (25), выровненными с отверстиями (24) первой крышки(22), причем отверстия (25) заполнены фильтрующими средствами в виде проволочной сетки для распыления воды на частицы, при этом из внешнего резервуара (12) подается лишь необходимое количество воды для непосредственного преобразования в пар и использования без хранения. 2. Гладильное устройство по п.1, отличающееся тем, что подошва (17) и внутренняя пластина (18) нагреваются независимо соответствующими нагревательными элементами (19, 20). 3. Гладильное устройство по п.1 или 2, отличающееся тем, что внутренняя пластина (18) является частью замкнутой внутренней камеры (31), ограниченной внутренней пластиной (18) снизу и по бокам и крышкой (23, 35) сверху. 4. Гладильное устройство по п.3, отличающееся тем, что крышка (35) внутренней пластины (18) имеет множество отверстий (39), соединенных с распылителями (38), которые соединены с распределителем (37) посредством трубок (36). 5. Гладильное устройство по п.1, отличающееся тем, что отверстия (24) первой крышки (22) выполнены в виде "ветвей дерева", а отверстия (25) второй крышки (23) представляют собой отверстия (25),которые частично накрывают указанную формацию в виде "ветвей дерева" в ее краевых областях. 6. Гладильное устройство по п.3 или 5, отличающееся тем, что внутренняя пластина (18) находится частично в непосредственном тепловом контакте с подошвой (17) через множество отверстий (28) для выпуска пара, открывающихся внутрь множества соответствующих отверстий (29) для впуска пара на подошве (17). 7. Гладильное устройство по п.6, отличающееся тем, что отверстия (28) для выпуска пара проходят лишь на части расстояния между внутренней пластиной (18) и крышкой (23, 35) внутри замкнутой внутренней камеры (31). 8. Гладильное устройство по одному из предшествующих пунктов, отличающееся тем, что температура внутренней пластины (18) регулируется термостатом (21). 9. Гладильное устройство по одному из предшествующих пунктов, отличающееся тем, что снабжено кнопкой (32) для установления температуры подошвы (17). 10. Гладильное устройство по одному из предшествующих пунктов, отличающееся тем, что содержит обратный пружинно-шариковый клапан (30) для предотвращения утечки произведенного пара из внутренней камеры (31), ограниченной верхней пластиной (18), в направлении резервуара (12) для воды.
