Пленочный контейнер-смеситель реактивов и зажим для пленочного контейнера-смесителя

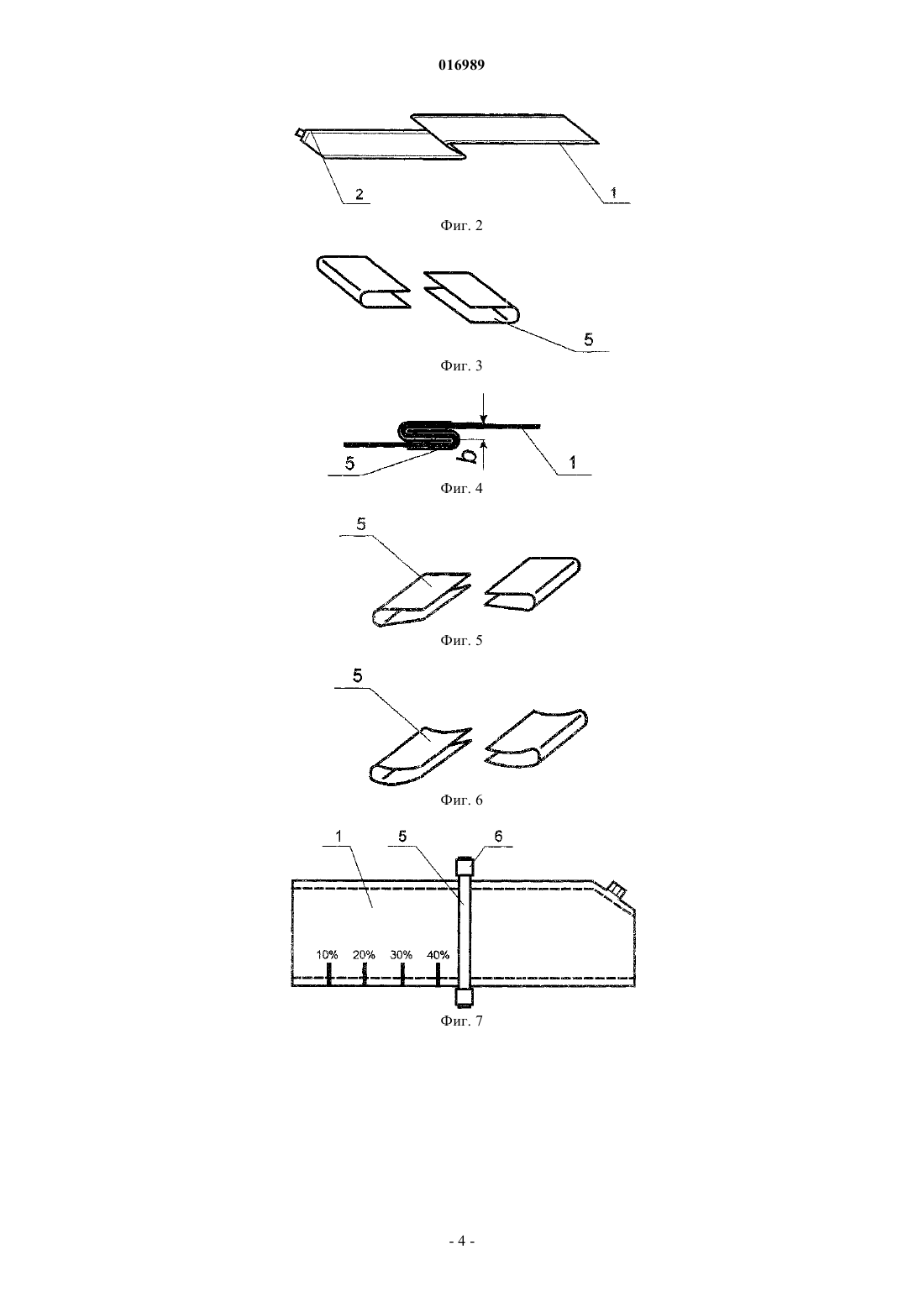

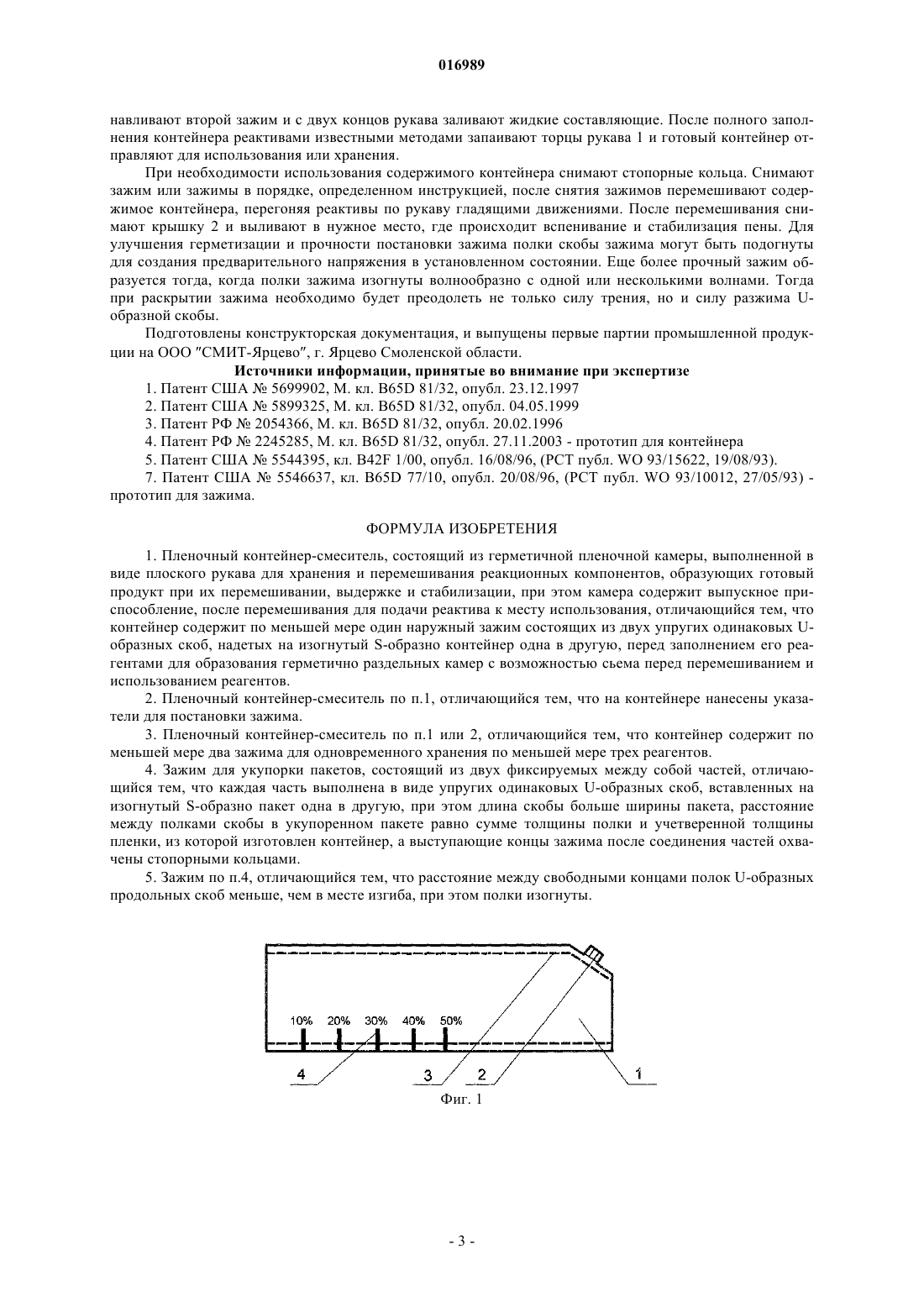

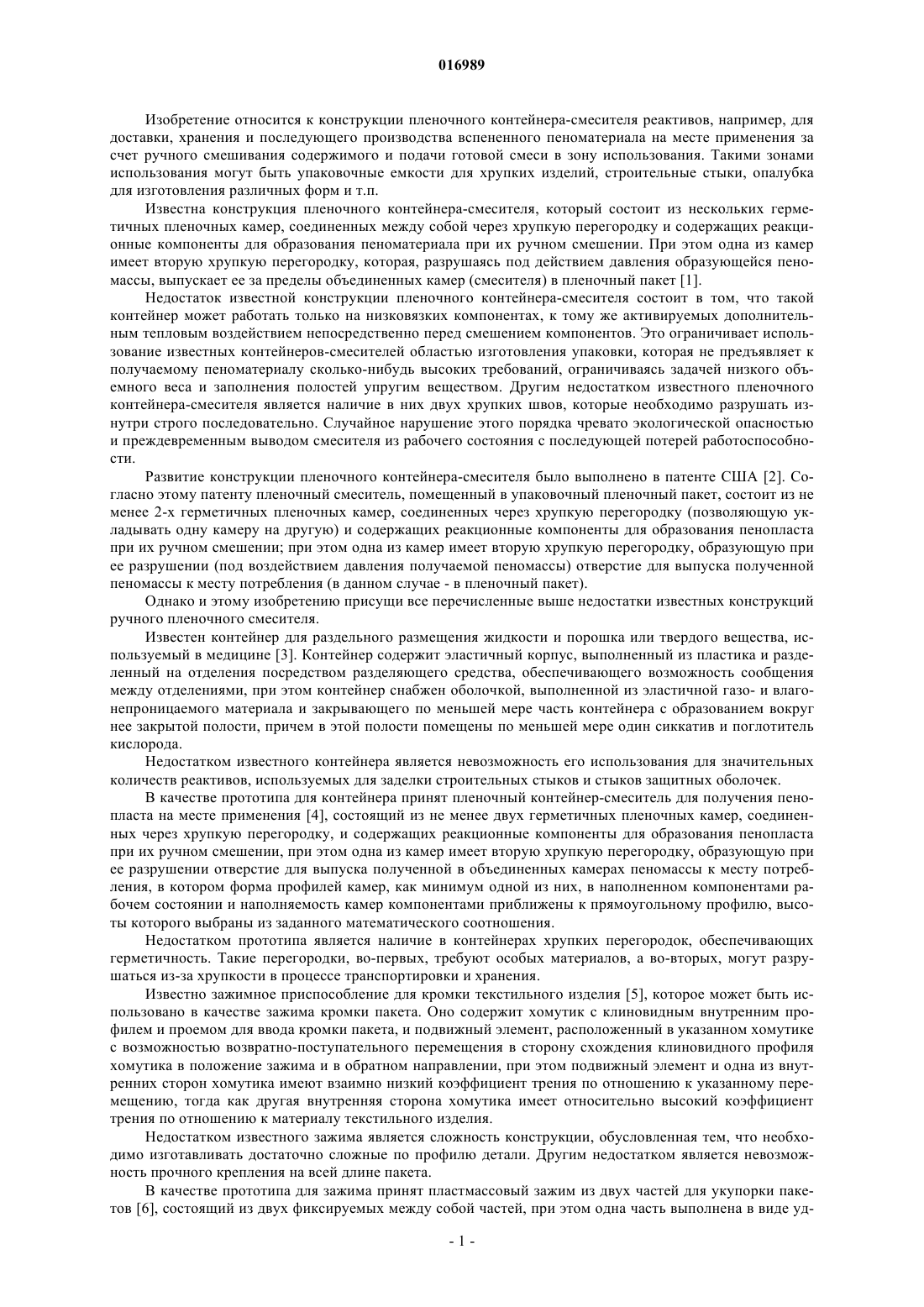

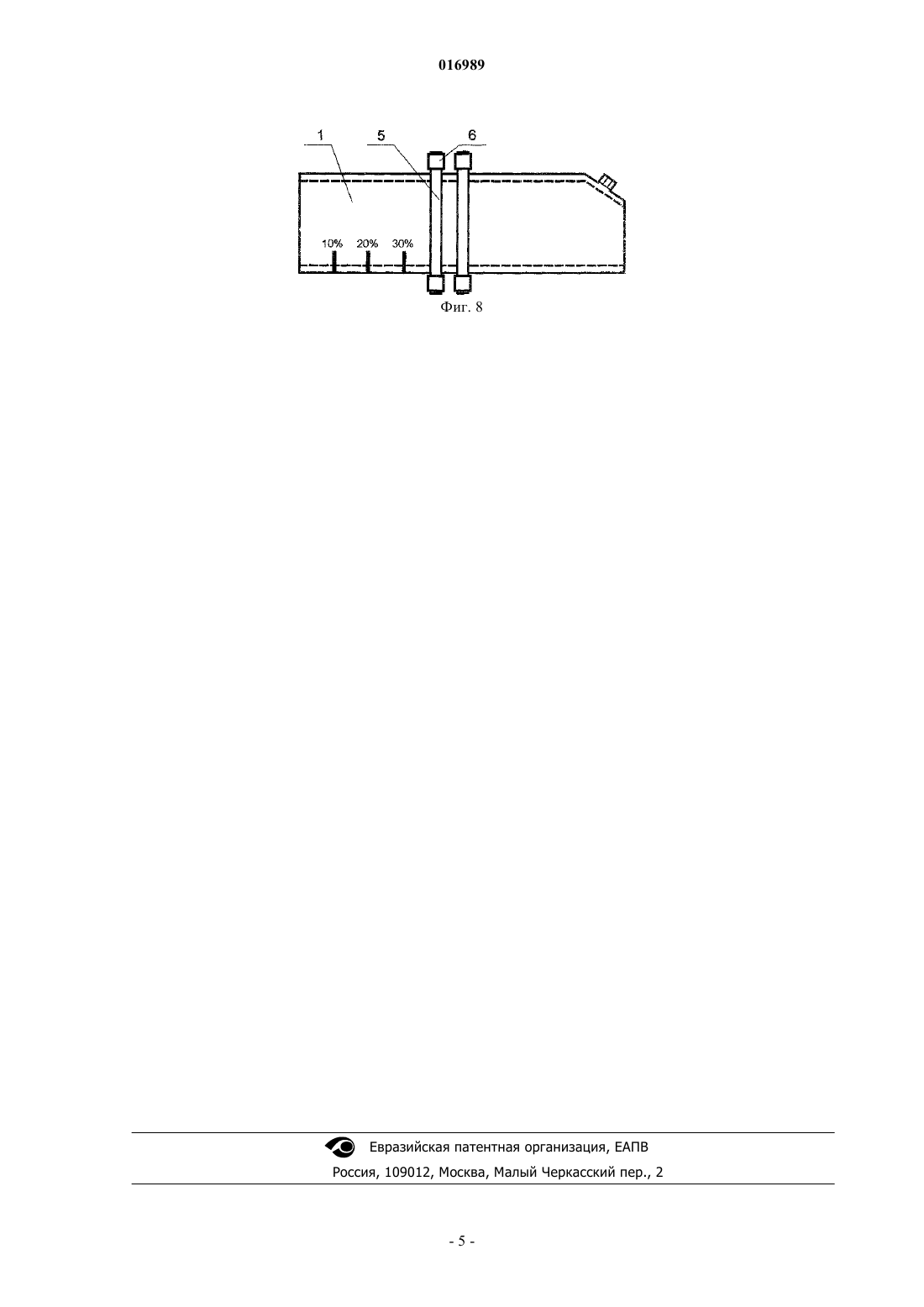

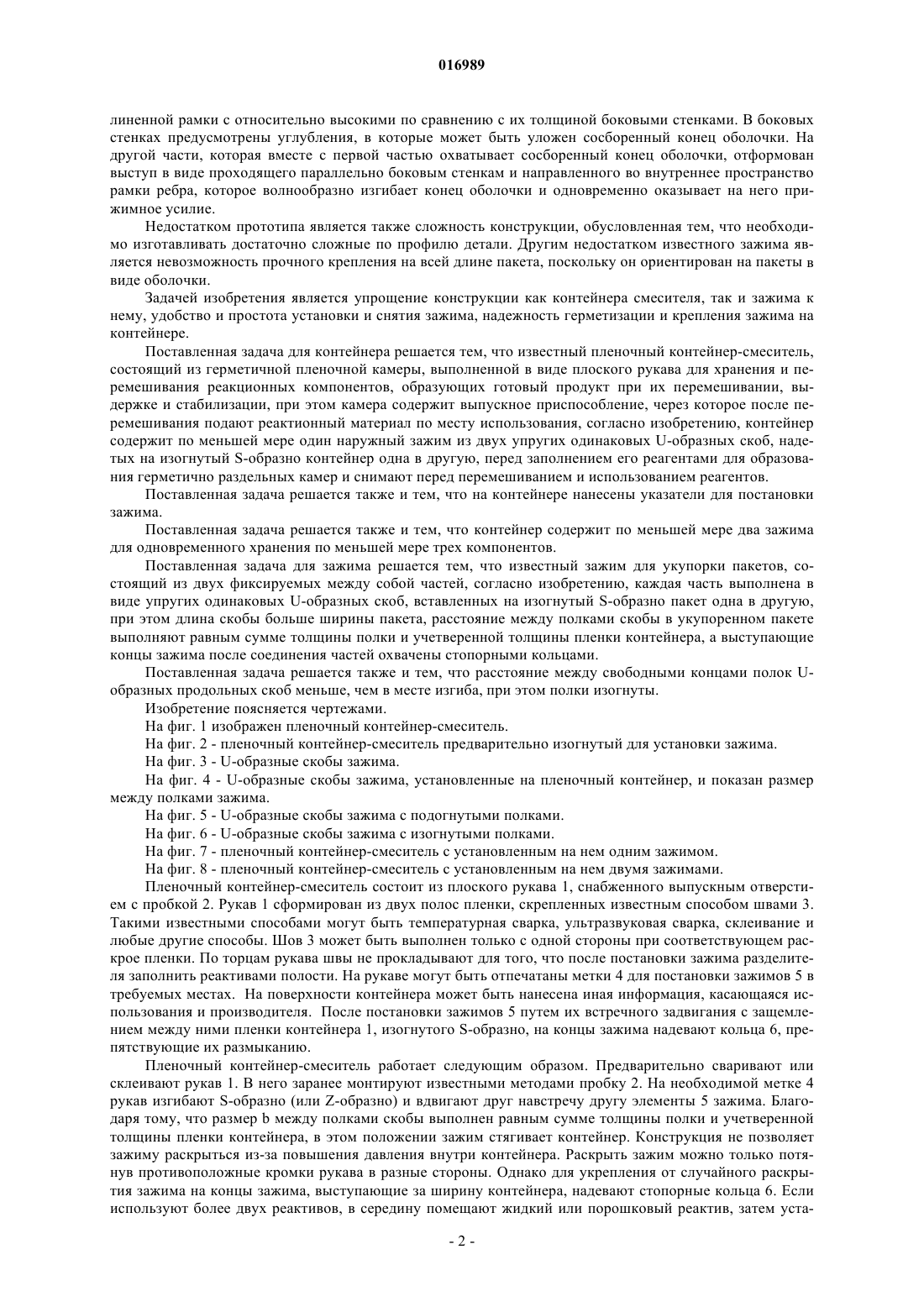

ПЛЕНОЧНЫЙ КОНТЕЙНЕР-СМЕСИТЕЛЬ РЕАКТИВОВ И ЗАЖИМ ДЛЯ ПЛЕНОЧНОГО КОНТЕЙНЕРА-СМЕСИТЕЛЯ Изобретение относится к конструкции пленочного контейнера-смесителя реактивов, например,для доставки, хранения и последующего производства пенопласта на месте применения. Задачей изобретения является упрощение конструкции как контейнера-смесителя, так и зажима, удобство и простота установки и снятия зажима, надежность герметизации и крепления зажима на контейнересмесителе. Поставленная задача для контейнера-смесителя решается тем, что контейнер содержит по меньшей мере один наружный зажим из двух одинаковых U-образных элементов, надетых на изогнутый S-образно контейнер одна в другую, перед заполнением его реагентами для образования герметично раздельных камер их снимают перед перемешиванием и использованием реагентов. Поставленная задача для зажима решается тем, что зажим для укупорки пакетов,состоящий из двух фиксируемых между собой частей, каждая часть выполнена в виде упругих одинаковых U-образных скоб, вставленных на изогнутый S-образно пакет одна в другую, при этом длина скобы больше ширины пакета, расстояние между полками скобы в укупоренном пакете равно сумме толщины полки и учетверенной толщины пленки контейнера, а выступающие концы зажима после соединения частей охвачены стопорными кольцами. Имеются и другие отличия от прототипа. Подготовлены конструкторская документация и выпущены первые партии промышленной продукции на ООО СМИТ-Ярцево, г. Ярцево, Смоленской области. Наркевич Сергей Леонидович (BY) Свидерский Э.А. (BY)(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "СМИТ-ЯРЦЕВО" (RU) 016989 Изобретение относится к конструкции пленочного контейнера-смесителя реактивов, например, для доставки, хранения и последующего производства вспененного пеноматериала на месте применения за счет ручного смешивания содержимого и подачи готовой смеси в зону использования. Такими зонами использования могут быть упаковочные емкости для хрупких изделий, строительные стыки, опалубка для изготовления различных форм и т.п. Известна конструкция пленочного контейнера-смесителя, который состоит из нескольких герметичных пленочных камер, соединенных между собой через хрупкую перегородку и содержащих реакционные компоненты для образования пеноматериала при их ручном смешении. При этом одна из камер имеет вторую хрупкую перегородку, которая, разрушаясь под действием давления образующейся пеномассы, выпускает ее за пределы объединенных камер (смесителя) в пленочный пакет [1]. Недостаток известной конструкции пленочного контейнера-смесителя состоит в том, что такой контейнер может работать только на низковязких компонентах, к тому же активируемых дополнительным тепловым воздействием непосредственно перед смешением компонентов. Это ограничивает использование известных контейнеров-смесителей областью изготовления упаковки, которая не предъявляет к получаемому пеноматериалу сколько-нибудь высоких требований, ограничиваясь задачей низкого объемного веса и заполнения полостей упругим веществом. Другим недостатком известного пленочного контейнера-смесителя является наличие в них двух хрупких швов, которые необходимо разрушать изнутри строго последовательно. Случайное нарушение этого порядка чревато экологической опасностью и преждевременным выводом смесителя из рабочего состояния с последующей потерей работоспособности. Развитие конструкции пленочного контейнера-смесителя было выполнено в патенте США [2]. Согласно этому патенту пленочный смеситель, помещенный в упаковочный пленочный пакет, состоит из не менее 2-х герметичных пленочных камер, соединенных через хрупкую перегородку (позволяющую укладывать одну камеру на другую) и содержащих реакционные компоненты для образования пенопласта при их ручном смешении; при этом одна из камер имеет вторую хрупкую перегородку, образующую при ее разрушении (под воздействием давления получаемой пеномассы) отверстие для выпуска полученной пеномассы к месту потребления (в данном случае - в пленочный пакет). Однако и этому изобретению присущи все перечисленные выше недостатки известных конструкций ручного пленочного смесителя. Известен контейнер для раздельного размещения жидкости и порошка или твердого вещества, используемый в медицине [3]. Контейнер содержит эластичный корпус, выполненный из пластика и разделенный на отделения посредством разделяющего средства, обеспечивающего возможность сообщения между отделениями, при этом контейнер снабжен оболочкой, выполненной из эластичной газо- и влагонепроницаемого материала и закрывающего по меньшей мере часть контейнера с образованием вокруг нее закрытой полости, причем в этой полости помещены по меньшей мере один сиккатив и поглотитель кислорода. Недостатком известного контейнера является невозможность его использования для значительных количеств реактивов, используемых для заделки строительных стыков и стыков защитных оболочек. В качестве прототипа для контейнера принят пленочный контейнер-смеситель для получения пенопласта на месте применения [4], состоящий из не менее двух герметичных пленочных камер, соединенных через хрупкую перегородку, и содержащих реакционные компоненты для образования пенопласта при их ручном смешении, при этом одна из камер имеет вторую хрупкую перегородку, образующую при ее разрушении отверстие для выпуска полученной в объединенных камерах пеномассы к месту потребления, в котором форма профилей камер, как минимум одной из них, в наполненном компонентами рабочем состоянии и наполняемость камер компонентами приближены к прямоугольному профилю, высоты которого выбраны из заданного математического соотношения. Недостатком прототипа является наличие в контейнерах хрупких перегородок, обеспечивающих герметичность. Такие перегородки, во-первых, требуют особых материалов, а во-вторых, могут разрушаться из-за хрупкости в процессе транспортировки и хранения. Известно зажимное приспособление для кромки текстильного изделия [5], которое может быть использовано в качестве зажима кромки пакета. Оно содержит хомутик с клиновидным внутренним профилем и проемом для ввода кромки пакета, и подвижный элемент, расположенный в указанном хомутике с возможностью возвратно-поступательного перемещения в сторону схождения клиновидного профиля хомутика в положение зажима и в обратном направлении, при этом подвижный элемент и одна из внутренних сторон хомутика имеют взаимно низкий коэффициент трения по отношению к указанному перемещению, тогда как другая внутренняя сторона хомутика имеет относительно высокий коэффициент трения по отношению к материалу текстильного изделия. Недостатком известного зажима является сложность конструкции, обусловленная тем, что необходимо изготавливать достаточно сложные по профилю детали. Другим недостатком является невозможность прочного крепления на всей длине пакета. В качестве прототипа для зажима принят пластмассовый зажим из двух частей для укупорки пакетов [6], состоящий из двух фиксируемых между собой частей, при этом одна часть выполнена в виде уд-1 016989 линенной рамки с относительно высокими по сравнению с их толщиной боковыми стенками. В боковых стенках предусмотрены углубления, в которые может быть уложен сосборенный конец оболочки. На другой части, которая вместе с первой частью охватывает сосборенный конец оболочки, отформован выступ в виде проходящего параллельно боковым стенкам и направленного во внутреннее пространство рамки ребра, которое волнообразно изгибает конец оболочки и одновременно оказывает на него прижимное усилие. Недостатком прототипа является также сложность конструкции, обусловленная тем, что необходимо изготавливать достаточно сложные по профилю детали. Другим недостатком известного зажима является невозможность прочного крепления на всей длине пакета, поскольку он ориентирован на пакеты в виде оболочки. Задачей изобретения является упрощение конструкции как контейнера смесителя, так и зажима к нему, удобство и простота установки и снятия зажима, надежность герметизации и крепления зажима на контейнере. Поставленная задача для контейнера решается тем, что известный пленочный контейнер-смеситель,состоящий из герметичной пленочной камеры, выполненной в виде плоского рукава для хранения и перемешивания реакционных компонентов, образующих готовый продукт при их перемешивании, выдержке и стабилизации, при этом камера содержит выпускное приспособление, через которое после перемешивания подают реактионный материал по месту использования, согласно изобретению, контейнер содержит по меньшей мере один наружный зажим из двух упругих одинаковых U-образных скоб, надетых на изогнутый S-образно контейнер одна в другую, перед заполнением его реагентами для образования герметично раздельных камер и снимают перед перемешиванием и использованием реагентов. Поставленная задача решается также и тем, что на контейнере нанесены указатели для постановки зажима. Поставленная задача решается также и тем, что контейнер содержит по меньшей мере два зажима для одновременного хранения по меньшей мере трех компонентов. Поставленная задача для зажима решается тем, что известный зажим для укупорки пакетов, состоящий из двух фиксируемых между собой частей, согласно изобретению, каждая часть выполнена в виде упругих одинаковых U-образных скоб, вставленных на изогнутый S-образно пакет одна в другую,при этом длина скобы больше ширины пакета, расстояние между полками скобы в укупоренном пакете выполняют равным сумме толщины полки и учетверенной толщины пленки контейнера, а выступающие концы зажима после соединения частей охвачены стопорными кольцами. Поставленная задача решается также и тем, что расстояние между свободными концами полок Uобразных продольных скоб меньше, чем в месте изгиба, при этом полки изогнуты. Изобретение поясняется чертежами. На фиг. 1 изображен пленочный контейнер-смеситель. На фиг. 2 - пленочный контейнер-смеситель предварительно изогнутый для установки зажима. На фиг. 3 - U-образные скобы зажима. На фиг. 4 - U-образные скобы зажима, установленные на пленочный контейнер, и показан размер между полками зажима. На фиг. 5 - U-образные скобы зажима с подогнутыми полками. На фиг. 6 - U-образные скобы зажима с изогнутыми полками. На фиг. 7 - пленочный контейнер-смеситель с установленным на нем одним зажимом. На фиг. 8 - пленочный контейнер-смеситель с установленным на нем двумя зажимами. Пленочный контейнер-смеситель состоит из плоского рукава 1, снабженного выпускным отверстием с пробкой 2. Рукав 1 сформирован из двух полос пленки, скрепленных известным способом швами 3. Такими известными способами могут быть температурная сварка, ультразвуковая сварка, склеивание и любые другие способы. Шов 3 может быть выполнен только с одной стороны при соответствующем раскрое пленки. По торцам рукава швы не прокладывают для того, что после постановки зажима разделителя заполнить реактивами полости. На рукаве могут быть отпечатаны метки 4 для постановки зажимов 5 в требуемых местах. На поверхности контейнера может быть нанесена иная информация, касающаяся использования и производителя. После постановки зажимов 5 путем их встречного задвигания с защемлением между ними пленки контейнера 1, изогнутого S-образно, на концы зажима надевают кольца 6, препятствующие их размыканию. Пленочный контейнер-смеситель работает следующим образом. Предварительно сваривают или склеивают рукав 1. В него заранее монтируют известными методами пробку 2. На необходимой метке 4 рукав изгибают S-образно (или Z-образно) и вдвигают друг навстречу другу элементы 5 зажима. Благодаря тому, что размер b между полками скобы выполнен равным сумме толщины полки и учетверенной толщины пленки контейнера, в этом положении зажим стягивает контейнер. Конструкция не позволяет зажиму раскрыться из-за повышения давления внутри контейнера. Раскрыть зажим можно только потянув противоположные кромки рукава в разные стороны. Однако для укрепления от случайного раскрытия зажима на концы зажима, выступающие за ширину контейнера, надевают стопорные кольца 6. Если используют более двух реактивов, в середину помещают жидкий или порошковый реактив, затем уста-2 016989 навливают второй зажим и с двух концов рукава заливают жидкие составляющие. После полного заполнения контейнера реактивами известными методами запаивают торцы рукава 1 и готовый контейнер отправляют для использования или хранения. При необходимости использования содержимого контейнера снимают стопорные кольца. Снимают зажим или зажимы в порядке, определенном инструкцией, после снятия зажимов перемешивают содержимое контейнера, перегоняя реактивы по рукаву гладящими движениями. После перемешивания снимают крышку 2 и выливают в нужное место, где происходит вспенивание и стабилизация пены. Для улучшения герметизации и прочности постановки зажима полки скобы зажима могут быть подогнуты для создания предварительного напряжения в установленном состоянии. Еще более прочный зажим образуется тогда, когда полки зажима изогнуты волнообразно с одной или несколькими волнами. Тогда при раскрытии зажима необходимо будет преодолеть не только силу трения, но и силу разжима Uобразной скобы. Подготовлены конструкторская документация, и выпущены первые партии промышленной продукции на ООО СМИТ-Ярцево, г. Ярцево Смоленской области. Источники информации, принятые во внимание при экспертизе 1. Патент США 5699902, М. кл. B65D 81/32, опубл. 23.12.1997 2. Патент США 5899325, М. кл. B65D 81/32, опубл. 04.05.1999 3. Патент РФ 2054366, М. кл. B65D 81/32, опубл. 20.02.1996 4. Патент РФ 2245285, М. кл. B65D 81/32, опубл. 27.11.2003 - прототип для контейнера 5. Патент США 5544395, кл. B42F 1/00, опубл. 16/08/96, (РСТ публ. WO 93/15622, 19/08/93). 7. Патент США 5546637, кл. B65D 77/10, опубл. 20/08/96, (РСТ публ. WO 93/10012, 27/05/93) прототип для зажима. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пленочный контейнер-смеситель, состоящий из герметичной пленочной камеры, выполненной в виде плоского рукава для хранения и перемешивания реакционных компонентов, образующих готовый продукт при их перемешивании, выдержке и стабилизации, при этом камера содержит выпускное приспособление, после перемешивания для подачи реактива к месту использования, отличающийся тем, что контейнер содержит по меньшей мере один наружный зажим состоящих из двух упругих одинаковых Uобразных скоб, надетых на изогнутый S-образно контейнер одна в другую, перед заполнением его реагентами для образования герметично раздельных камер с возможностью сьема перед перемешиванием и использованием реагентов. 2. Пленочный контейнер-смеситель по п.1, отличающийся тем, что на контейнере нанесены указатели для постановки зажима. 3. Пленочный контейнер-смеситель по п.1 или 2, отличающийся тем, что контейнер содержит по меньшей мере два зажима для одновременного хранения по меньшей мере трех реагентов. 4. Зажим для укупорки пакетов, состоящий из двух фиксируемых между собой частей, отличающийся тем, что каждая часть выполнена в виде упругих одинаковых U-образных скоб, вставленных на изогнутый S-образно пакет одна в другую, при этом длина скобы больше ширины пакета, расстояние между полками скобы в укупоренном пакете равно сумме толщины полки и учетверенной толщины пленки, из которой изготовлен контейнер, а выступающие концы зажима после соединения частей охвачены стопорными кольцами. 5. Зажим по п.4, отличающийся тем, что расстояние между свободными концами полок U-образных продольных скоб меньше, чем в месте изгиба, при этом полки изогнуты.
