Контейнер для пищевых продуктов, опорная часть контейнера и дозатор

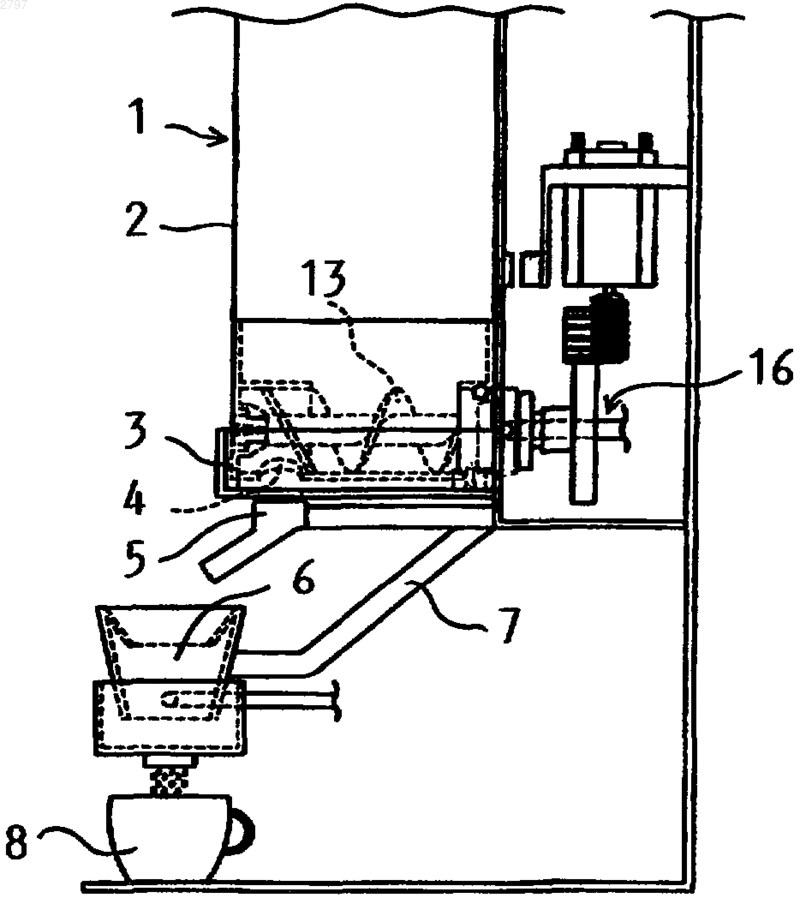

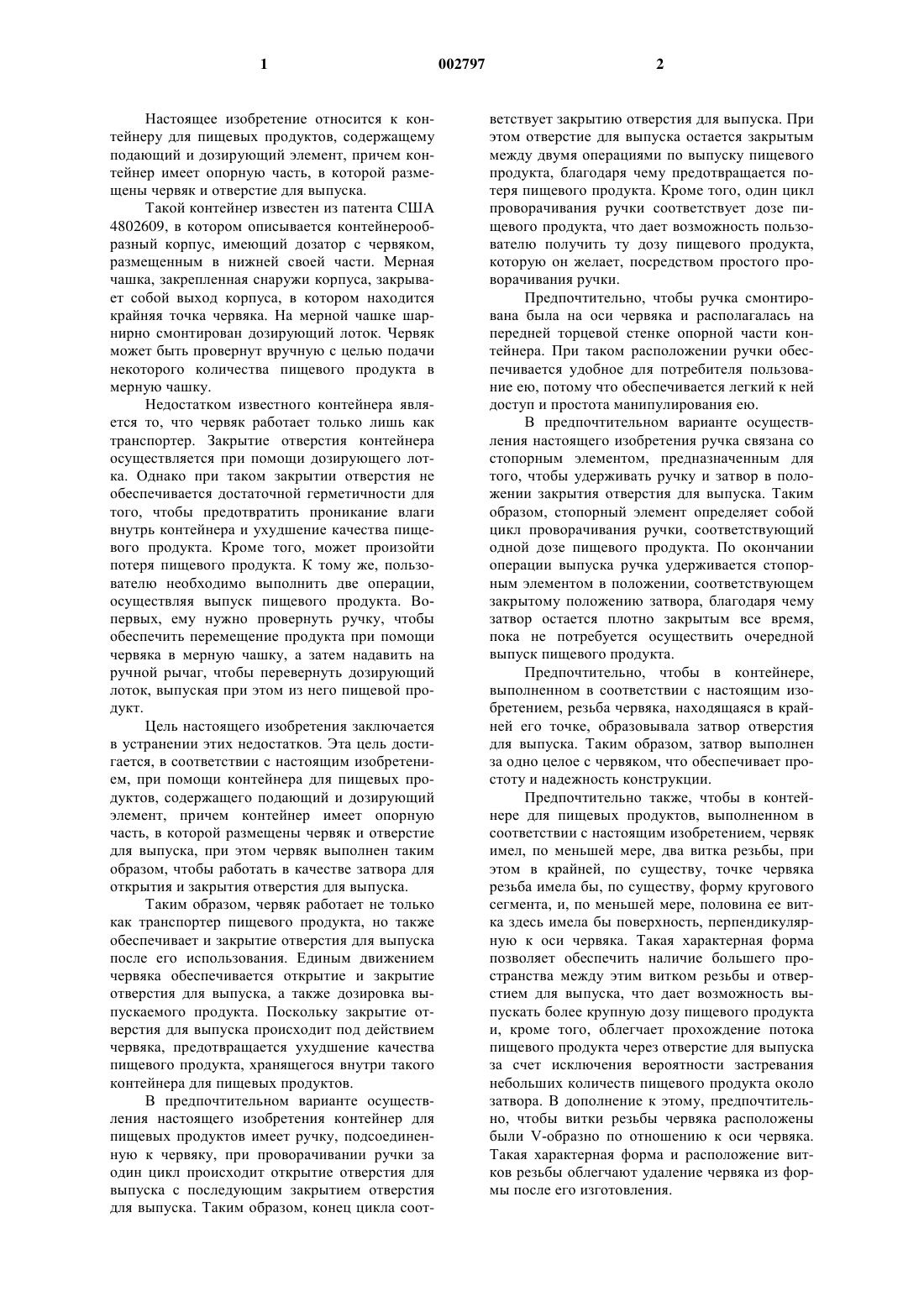

1 Настоящее изобретение относится к контейнеру для пищевых продуктов, содержащему подающий и дозирующий элемент, причем контейнер имеет опорную часть, в которой размещены червяк и отверстие для выпуска. Такой контейнер известен из патента США 4802609, в котором описывается контейнерообразный корпус, имеющий дозатор с червяком,размещенным в нижней своей части. Мерная чашка, закрепленная снаружи корпуса, закрывает собой выход корпуса, в котором находится крайняя точка червяка. На мерной чашке шарнирно смонтирован дозирующий лоток. Червяк может быть провернут вручную с целью подачи некоторого количества пищевого продукта в мерную чашку. Недостатком известного контейнера является то, что червяк работает только лишь как транспортер. Закрытие отверстия контейнера осуществляется при помощи дозирующего лотка. Однако при таком закрытии отверстия не обеспечивается достаточной герметичности для того, чтобы предотвратить проникание влаги внутрь контейнера и ухудшение качества пищевого продукта. Кроме того, может произойти потеря пищевого продукта. К тому же, пользователю необходимо выполнить две операции,осуществляя выпуск пищевого продукта. Вопервых, ему нужно провернуть ручку, чтобы обеспечить перемещение продукта при помощи червяка в мерную чашку, а затем надавить на ручной рычаг, чтобы перевернуть дозирующий лоток, выпуская при этом из него пищевой продукт. Цель настоящего изобретения заключается в устранении этих недостатков. Эта цель достигается, в соответствии с настоящим изобретением, при помощи контейнера для пищевых продуктов, содержащего подающий и дозирующий элемент, причем контейнер имеет опорную часть, в которой размещены червяк и отверстие для выпуска, при этом червяк выполнен таким образом, чтобы работать в качестве затвора для открытия и закрытия отверстия для выпуска. Таким образом, червяк работает не только как транспортер пищевого продукта, но также обеспечивает и закрытие отверстия для выпуска после его использования. Единым движением червяка обеспечивается открытие и закрытие отверстия для выпуска, а также дозировка выпускаемого продукта. Поскольку закрытие отверстия для выпуска происходит под действием червяка, предотвращается ухудшение качества пищевого продукта, хранящегося внутри такого контейнера для пищевых продуктов. В предпочтительном варианте осуществления настоящего изобретения контейнер для пищевых продуктов имеет ручку, подсоединенную к червяку, при проворачивании ручки за один цикл происходит открытие отверстия для выпуска с последующим закрытием отверстия для выпуска. Таким образом, конец цикла соот 002797 2 ветствует закрытию отверстия для выпуска. При этом отверстие для выпуска остается закрытым между двумя операциями по выпуску пищевого продукта, благодаря чему предотвращается потеря пищевого продукта. Кроме того, один цикл проворачивания ручки соответствует дозе пищевого продукта, что дает возможность пользователю получить ту дозу пищевого продукта,которую он желает, посредством простого проворачивания ручки. Предпочтительно, чтобы ручка смонтирована была на оси червяка и располагалась на передней торцевой стенке опорной части контейнера. При таком расположении ручки обеспечивается удобное для потребителя пользование ею, потому что обеспечивается легкий к ней доступ и простота манипулирования ею. В предпочтительном варианте осуществления настоящего изобретения ручка связана со стопорным элементом, предназначенным для того, чтобы удерживать ручку и затвор в положении закрытия отверстия для выпуска. Таким образом, стопорный элемент определяет собой цикл проворачивания ручки, соответствующий одной дозе пищевого продукта. По окончании операции выпуска ручка удерживается стопорным элементом в положении, соответствующем закрытому положению затвора, благодаря чему затвор остается плотно закрытым все время,пока не потребуется осуществить очередной выпуск пищевого продукта. Предпочтительно, чтобы в контейнере,выполненном в соответствии с настоящим изобретением, резьба червяка, находящаяся в крайней его точке, образовывала затвор отверстия для выпуска. Таким образом, затвор выполнен за одно целое с червяком, что обеспечивает простоту и надежность конструкции. Предпочтительно также, чтобы в контейнере для пищевых продуктов, выполненном в соответствии с настоящим изобретением, червяк имел, по меньшей мере, два витка резьбы, при этом в крайней, по существу, точке червяка резьба имела бы, по существу, форму кругового сегмента, и, по меньшей мере, половина ее витка здесь имела бы поверхность, перпендикулярную к оси червяка. Такая характерная форма позволяет обеспечить наличие большего пространства между этим витком резьбы и отверстием для выпуска, что дает возможность выпускать более крупную дозу пищевого продукта и, кроме того, облегчает прохождение потока пищевого продукта через отверстие для выпуска за счет исключения вероятности застревания небольших количеств пищевого продукта около затвора. В дополнение к этому, предпочтительно, чтобы витки резьбы червяка расположены были V-образно по отношению к оси червяка. Такая характерная форма и расположение витков резьбы облегчают удаление червяка из формы после его изготовления. 3 Контейнер для пищевых продуктов, в соответствии с настоящим изобретением, содержит верхнюю часть и опорную часть, соединенные друг с другом, причем опорная часть содержит подающий и дозирующий элемент, червяк и отверстие для выпуска, при этом червяк выполнен таким образом, чтобы работать также и в качестве затвора для открытия и закрытия отверстия для выпуска. Тот факт, что подающий и дозирующий элемент находится в опорной части, облегчает выпуск пищевого продукта,благодаря использованию силы тяжести, способствующей перемещению пищевого продукта. Кроме того, настоящее изобретение относится также и к контейнеру для пищевых продуктов, содержащему подающий и дозирующий элемент и, предпочтительно, предназначенному для использования его в составе дозатора для напитков. Помимо этого, он может использоваться и в качестве дозатора пищевых продуктов. Предпочтительно, чтобы такой дозатор для напитков или пищевых продуктов содержал контейнер, имеющий код, обозначающий вид пищевого продукта, находящегося в упомянутом контейнере, а также считывающее устройство для считывания упомянутого кода, причем считывающее устройство дополнительно обладало бы способностью преобразовывать считываемый им код в управляющий сигнал, указывающий количество оборотов, которые нужно совершить червяку, при этом считывающее устройство было бы подключено к электродвигателю, который, в свою очередь, был бы подсоединен к червяку, причем электродвигатель имел бы вход для приема управляющего сигнала. В этом варианте осуществления настоящего изобретения отпадает необходимость в проворачивании ручки от руки, чтобы получить требуемую дозу. Соответствующая доза будет выдана после выбора нужного потребителю пищевого продукта. Информация о соответствующей дозе, которую нужно выдать, содержится в коде, причем конкретно каждый один код соответствует только одному конкретному пищевому продукту, содержащемуся в данном контейнере. Таким образом, выдача дозы происходит без какого-либо дополнительного вмешательства со стороны потребителя, кроме как выбора желательного для него напитка, что он и осуществляет, нажав всего лишь одну кнопку. Ниже следует описание изобретения, которое ведется со ссылками на прилагаемые чертежи, иллюстрирующие пример предпочтительного варианта его осуществления. Фиг. 1 - схематическое изображение дозатора для напитков, в котором используется контейнер для пищевых продуктов, выполненный в соответствии с настоящим изобретением. Фиг. 2 - перспективный вид контейнера, в соответствии с настоящим изобретением, с от 002797 4 верстием для выпуска, находящимся в закрытом положении. Фиг. 3 - вид в разрезе для предпочтительного варианта осуществления настоящего изобретения, показывающий форму червяка, находящегося в опорной части контейнера с отверстием для выпуска в закрытом положении. Фиг. 4 - вид в разрезе для предпочтительного варианта осуществления настоящего изобретения, показывающий форму червяка, находящегося в опорной части контейнера с отверстием для выпуска в открытом положении. Фиг. 5 - вид спереди на ручку, подсоединенную к червяку, находящемуся в опорной части контейнера, согласно настоящему изобретению. Фиг. 6 - деталировка, показывающая стопорный элемент, связанный с ручкой, если смотреть сзади контейнера. Фиг. 7 - вид в разрезе контейнера в плоскости 2-2, причем контейнер содержит в себе червяк в другом варианте его исполнения, с отверстием для выпуска, находящимся в закрытом положении. Фиг. 8 - вид в разрезе контейнера в плоскости 2-2, причем контейнер содержит в себе червяк в другом варианте его исполнения, с отверстием для выпуска, находящимся в открытом положении. На чертежах одним и тем же номером позиции обозначается такой же или аналогичный элемент. Пример, приводимый в нижеследующем описании, относится к дозатору для напитков. Безусловно, в контейнере для пищевых продуктов, выполненном в соответствии с настоящим изобретением, может также содержаться и сухой пищевой продукт, выдача которого производится с помощью дозатора для пищевых продуктов. На фиг. 1 показан пример дозатора 1 для напитков, рассчитанного под контейнер 2, выполненный в соответствии с настоящим изобретением. Контейнер находится в дозаторе, располагаясь там таким образом, чтобы его опорная часть 3 входила внутрь дозатора, а отверстие 4 для выпуска находилось над первой трубкой 5,выводящей пищевой продукт из контейнера по направлению к раструбу 6. Предусматривается также вторая трубка 7 для подвода жидкости, подмешиваемой к пищевому продукту с целью получения напитка. Вторая трубка 7 также оканчивается у раструба 6, где жидкость и пищевой продукт смешиваются друг с другом, падая затем вниз в приемную емкость 8, подставляемую под раструб 6. Жидкость для приготовления напитка временно хранится в резервуаре, который может подогреваться при помощи обычных нагревательных средств. Если дозатор 1 предназначается для приготовления холодных напитков, то тогда 5 могут быть предусмотрены также средства для охлаждения приготавливаемых напитков. Этот дозатор 1 рассчитан под контейнеры для пищевых продуктов, к примеру, под такой,как показан на фиг. 2. Этот контейнер 2 имеет,по существу, параллелепипедную форму. Его корпус содержит верхнюю часть 9 и опорную часть 3. Верхняя часть выполнена из покрытого пластмассой картона, но могут быть также применены и другие материалы, к примеру, пластмасса или металл. Опорная часть 3 содержит две вертикальные боковые стенки (10, 11), поддерживающие верхнюю часть 9 в вертикальном положении, когда она находится внутри дозатора для напитков или пищевых продуктов, либо когда контейнер 2 вынимают из дозатора 1. Опорная часть 3 имеет форму, которая подогнана к внутренней части дозатора 1, рассчитанного под контейнер 2 для пищевых продуктов. Предпочтительно, чтобы контейнер 2, показанный на фиг. 2, содержал окно 12, позволяющее легко проверить уровень пищевого продукта,остающегося в контейнере. В другом варианте осуществления настоящего изобретения на контейнере может быть проставлен код. Например, на контейнере, содержащем кофе, проставляется первый такой код, обозначающий кофе. Считывание этого кода производится при помощи соответствующего считывающего устройства, которое обеспечивает преобразование кода в управляющий сигнал, указывающий количество оборотов, которые нужно совершить червяку. Считывающее устройство подключено к электродвигателю,который, в свою очередь, подсоединен к червяку. Электродвигатель имеет вход для приема управляющего сигнала. Под воздействием полученного управляющего сигнала электродвигатель совершает такое количество оборотов, какое указывается в управляющем сигнале. Таким образом, будет осуществлена выдача нужной дозы. На фиг. 3 и 4 показан один из вариантов исполнения опорной части 3 контейнера 2, в соответствии с настоящим изобретением. Этот вариант исполнения показан при закрытом положении отверстия 4 для выпуска на фиг. 3 и при открытом положении отверстия 4 для выпуска на фиг. 4. На этих чертежах показано, что опорная часть 3 контейнера 2 содержит в себе червяк 13. Ось 14 червяка 13 проходит, по существу, параллельно днищу опорной части 3, где выполнено отверстие 4 для выпуска, расположенное под крайней точкой червяка 13. Виток резьбы,находящийся в крайней точке червяка 13, используется в качестве затвора 15. Этот виток имеет форму кругового сегмента, и, по меньшей мере, половина поверхности этого витка резьбы расположена перпендикулярно к оси 14 червяка 13, причем другая половина поверхности данного витка наклонена под углом приблизительно в 6 45 по отношению к оси 14 червяка 13. При такой характерной форме указанного витка резьбы он представляет собой плотный затвор 15. Кроме того, он обеспечивает также возможность открытия отверстия 4 для выпуска при проворачивании червяка 13. После открытия указанного отверстия при дальнейшем проворачивании червяка 13 будет снова происходить смещение кругового сегмента, находящегося перед этим отверстием, в результате чего произойдет закрытие последнего. Эти две операции происходят за один цикл движения червяка 13, который проворачивается при помощи ручки 16. Предпочтительно, чтобы витки червяка 13 расположены были V-образно по отношению к оси 14 червяка 13. Такая характерная форма и расположение витков резьбы облегчают удаление червяка 13 из формы после его изготовления. В крайней своей точке червяк 13 крепится к храповому колесу 17, размещенному внутри замкнутого пространства 18, которое предусмотрено в опорной части 3. Предпочтительно,чтобы это замкнутое пространство 18 ограничено было изогнутым днищем, как показано на фиг. 2. Фиг. 5 представляет собой вид спереди ручки 16, смонтированной на оси 14 винта 13 и расположенную на передней торцевой стенке 19 опорной части 3. Деталировка, показывающая ручку 16, связанную со стопорным элементом 20, представлена на фиг. 6. Ручка 16 удерживается в положении закрытия при помощи стопорного элемента 20. Ручка 16 и стопорный элемент 20 образуют механизм по типу охватываемой и охватывающей деталей. В примере, показанном на фиг. 5 и 6,выступ на ручке 16 представляет собой охватываемую деталь, а имеющий соответствующую полость корпус опорной части 3 - охватывающую деталь. Безусловно, охватываемую и охватывающую детали можно взаимно поменять местами друг с другом. Когда червяк 13 совершает первые полоборота, что соответствует половине оборота ручки 16, виток резьбы, представляющий собой затвор 15, поворачивается из положения закрытия, показанного на фиг. 3, в положение открытия, показанное на фиг. 4, обеспечивая при этом перемещение пищевого продукта, находящегося в контейнере 2 по направлению к отверстию 4 для выпуска. Поток пищевого продукта направляется из контейнера 2 через открытое отверстие 4 для выпуска, а затем по первой трубке 5 по направлению к раструбу 6, предназначенному для приема пищевого продукта и жидкости,поступающей из резервуара, расположенного в дозаторе 1 для напитков, как показано на фиг. 1. Когда червяк 13 совершает следующие пол-оборота, что соответствует последующей половине оборота ручки 16, поток продукта 7 продолжает течь до самого конца первого оборота червяка 13. В этот момент червяк 13 приходит обратно в положение, показанное на фиг. 3, закрывая при этом отверстие 4 для выпуска и прекращая поток пищевого продукта. Когда этот цикл завершен, пищевой продукт будет уже выдан, и тогда отверстие 4 для выпуска снова находится в закрытом положении. На фиг. 7 и 8 показана другая форма витка резьбы, работающего в качестве затвора 15 отверстия 4 для выпуска в контейнере 2 для пищевых продуктов, выполненном в соответствии с настоящим изобретением. В этом варианте осуществления настоящего изобретения червяк 13 имеет круговые витки. Виток резьбы, находящийся в крайней точке червяка 13, и который представляет собой затвор 15, имеет обычную форму, что позволяет применить обычный червяк. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для пищевых продуктов, содержащий подающий и дозирующий элемент,причем контейнер (2) имеет опорную часть (3),в которой размещены червяк (13) и отверстие(4) для выпуска, и отличающийся тем, что имеется затвор (15), подсоединенный с возможностью привода в действие к червяку (13). 2. Контейнер по п.1, отличающийся тем,что при проворачивании ручки (16), подсоединенной к червяку (13), за один цикл происходит открытие отверстия (4) для выпуска с последующим закрытием отверстия (4) для выпуска. 3. Контейнер по п.1, отличающийся тем,что ручка (16) смонтирована на оси (14) червяка(13) и расположена на передней торцевой стенке(19) опорной части (3). 4. Контейнер по п.2 или 3, отличающийся тем, что ручка (16) связана со стопорным элементом (20), предназначенным для удерживания ручки (16) и затвора (15) в положении закрытия отверстия (4) для выпуска. 5. Контейнер по любому одному из пп.1-4,отличающийся тем, что резьба червяка (13), находящаяся в крайней его точке, образует затвор 8 6. Контейнер по любому одному из пп.1-4,отличающийся тем, что червяк (13) имеет, по меньшей мере, два витка резьбы, при этом в крайней точке червяка (13) резьба имеет, по существу, форму кругового сегмента и, по меньшей мере, половина ее витка здесь имеет поверхность, перпендикулярную к оси (14) червяка (13). 7. Контейнер по любому одному из пп.1-6,отличающийся тем, что червяк (13) имеет витки резьбы, расположенные V-образно по отношению к оси (14) червяка (13). 8. Опорная часть контейнера для пищевых продуктов, раскрытого в пп.1-7, содержащая подающий и дозирующий элемент и отличающаяся тем, что опорная часть (3) содержит червяк (13) и отверстие (4) для выпуска, причем червяк (13) выполнен таким образом, чтобы работать также и в качестве затвора (15) для открытия и закрытия отверстия (4) для выпуска. 9. Дозатор (1) для напитков или пищевых продуктов, включающий в себя контейнер (2) для пищевых продуктов, содержащий подающий и дозирующий элемент, причем контейнер(2) имеет опорную часть (3), в которой размещены червяк (13) и отверстие (4) для выпуска, и отличающийся тем, что имеется затвор (15),подсоединенный с возможностью привода в действие к червяку (13). 10. Дозатор для напитков или пищевых продуктов по п.9, отличающийся тем, что он содержит контейнер (2), имеющий код, обозначающий вид пищевого продукта, находящегося в контейнере (2), а также считывающее устройство для считывания кода, причем считывающее устройство дополнительно обладает способностью преобразовывать считываемый им упомянутой код в управляющий сигнал, указывающий количество оборотов, которые нужно совершить червяку (13), при этом считывающее устройство подключено к электродвигателю, который, в свою очередь, подсоединен к червяку (13), причем электродвигатель имеет вход для приема управляющего сигнала.
