Способ наполнения газом ручки контейнера

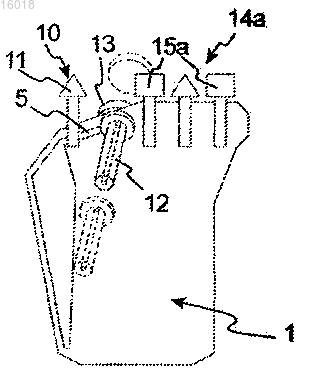

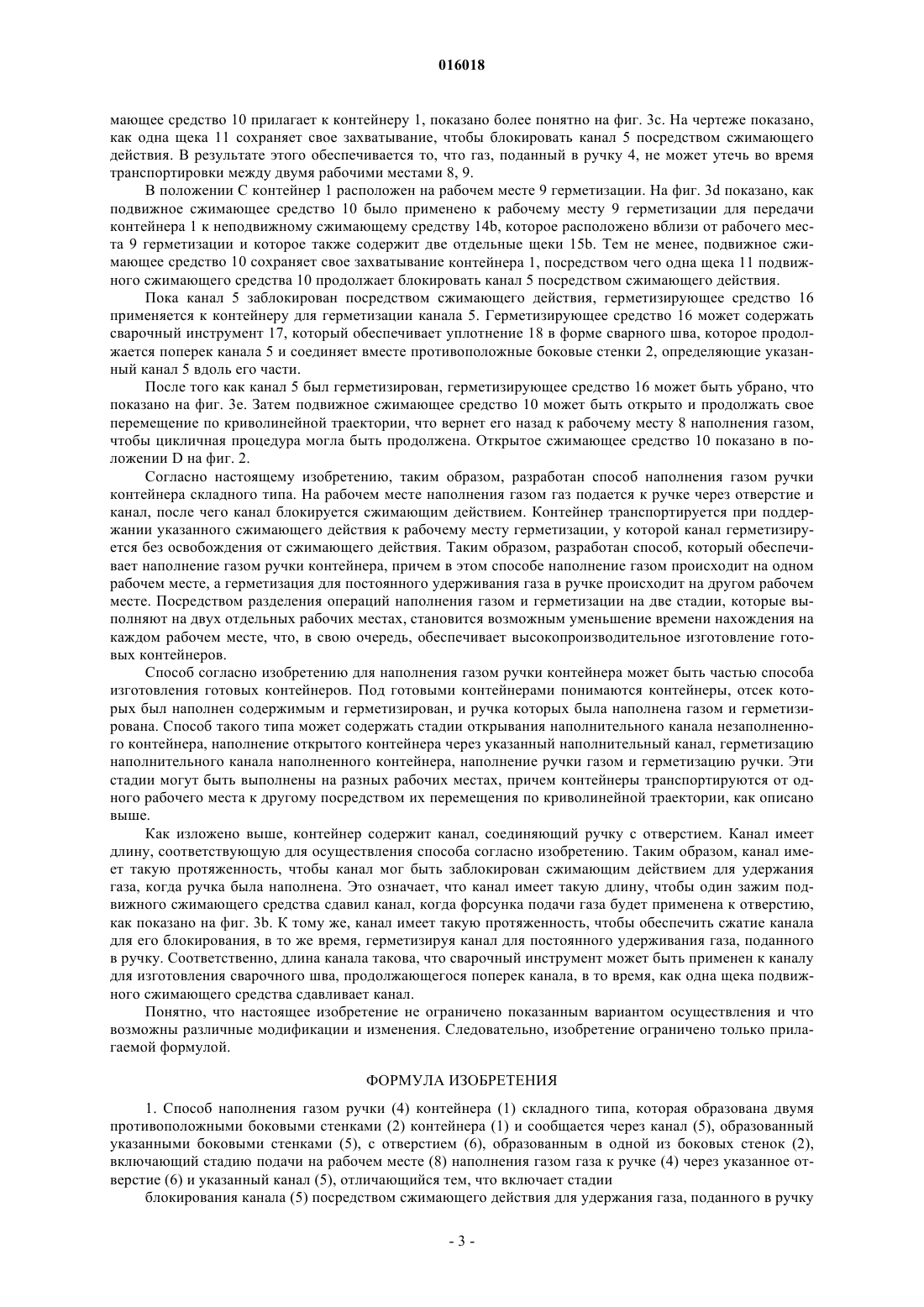

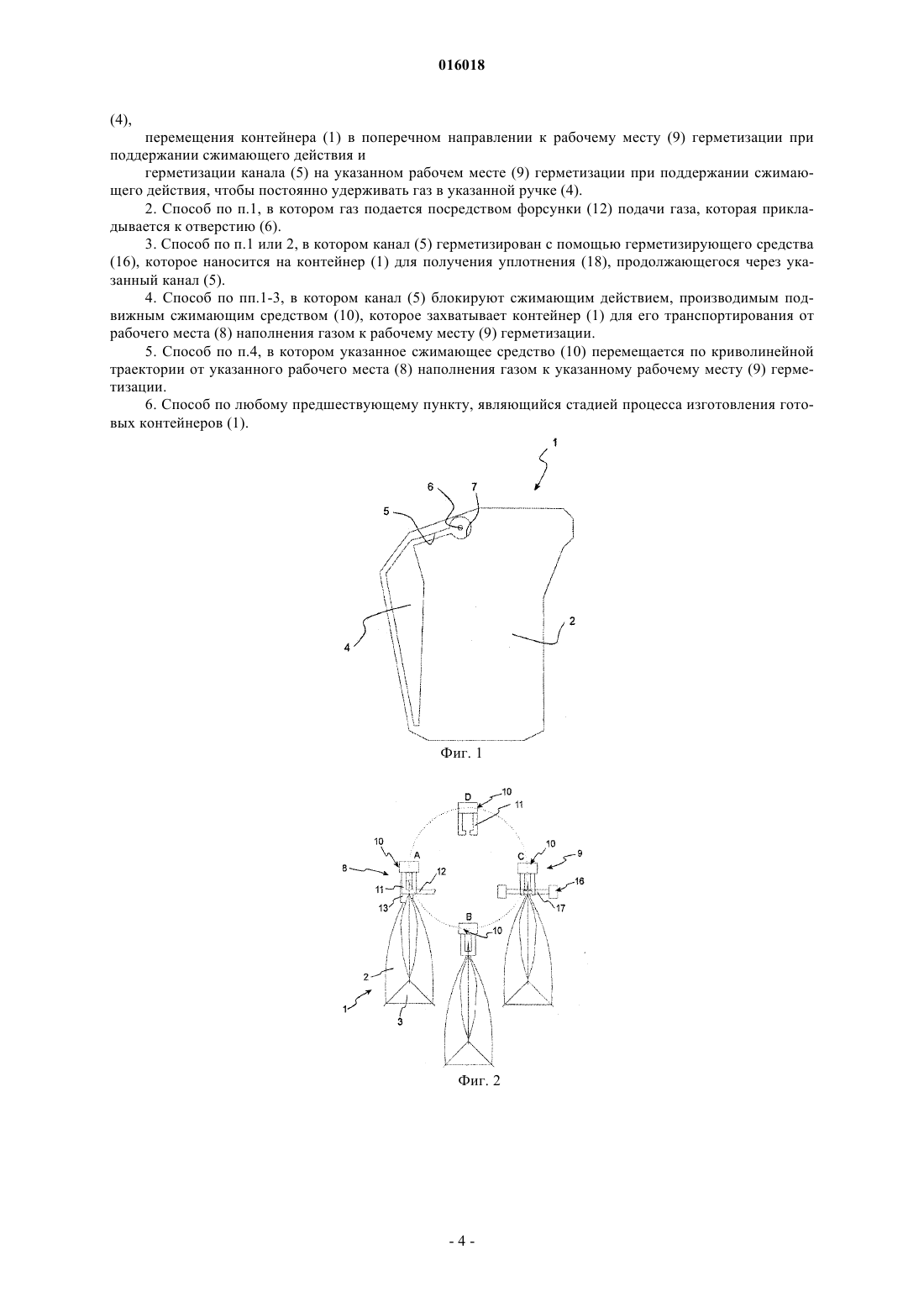

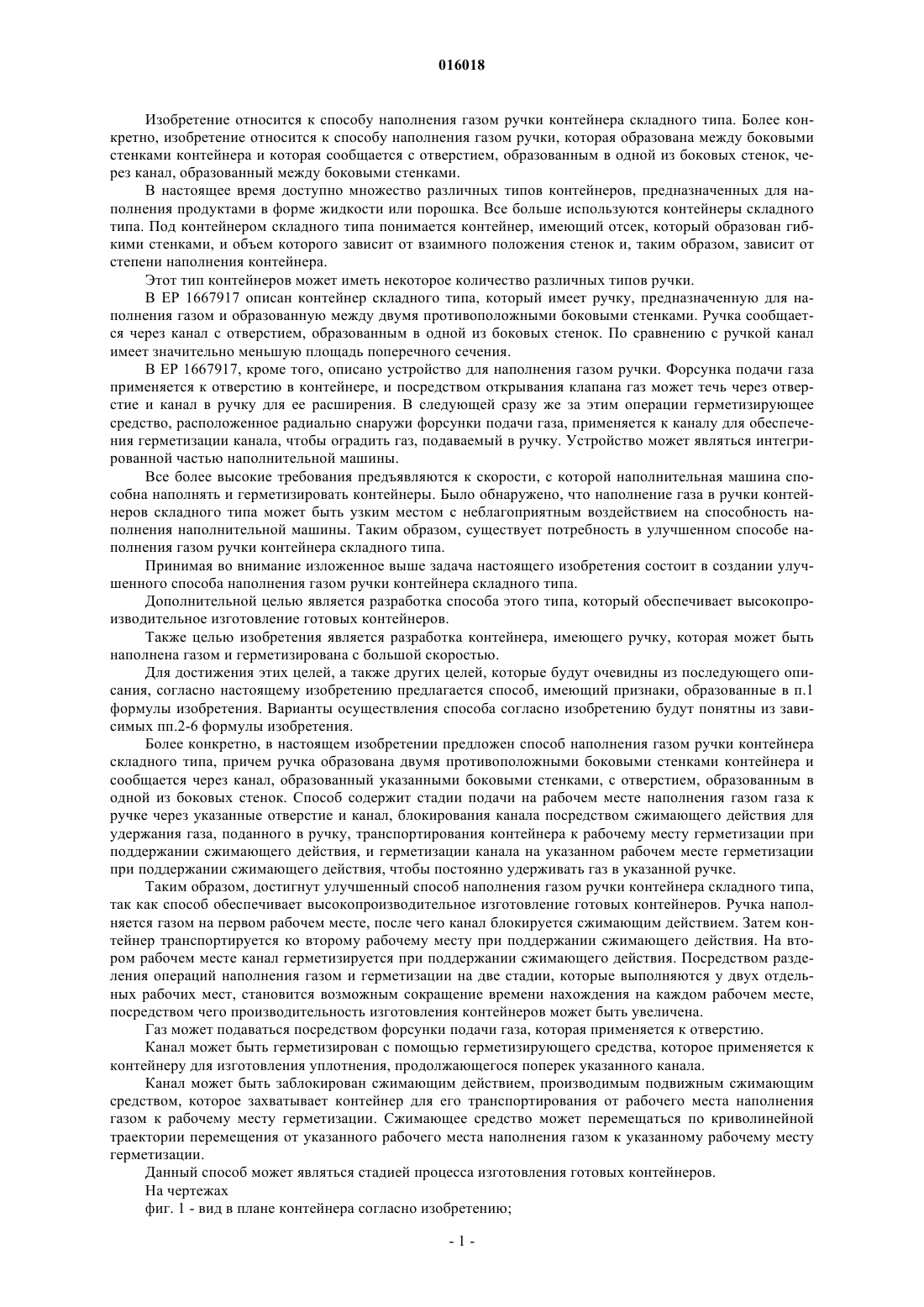

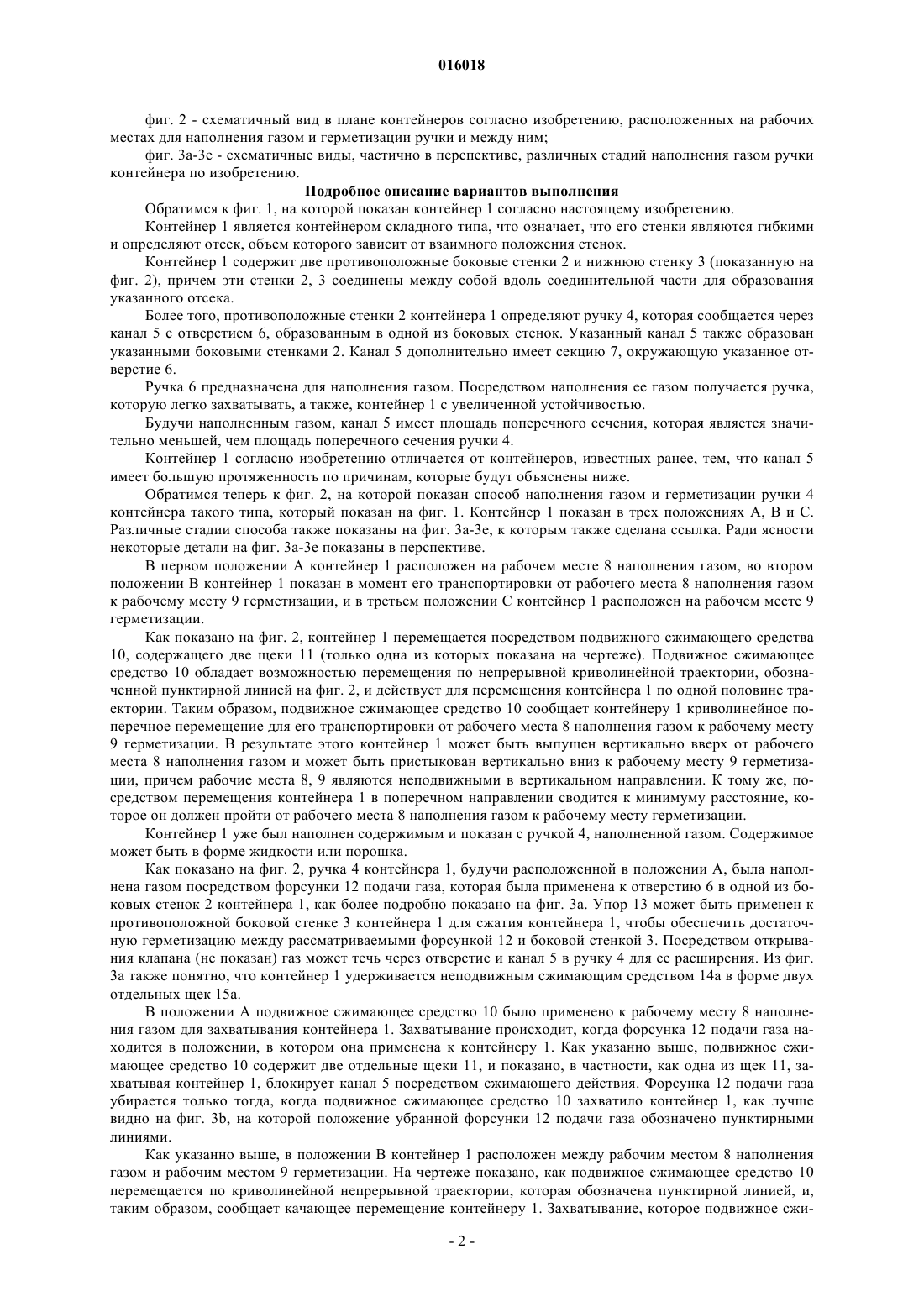

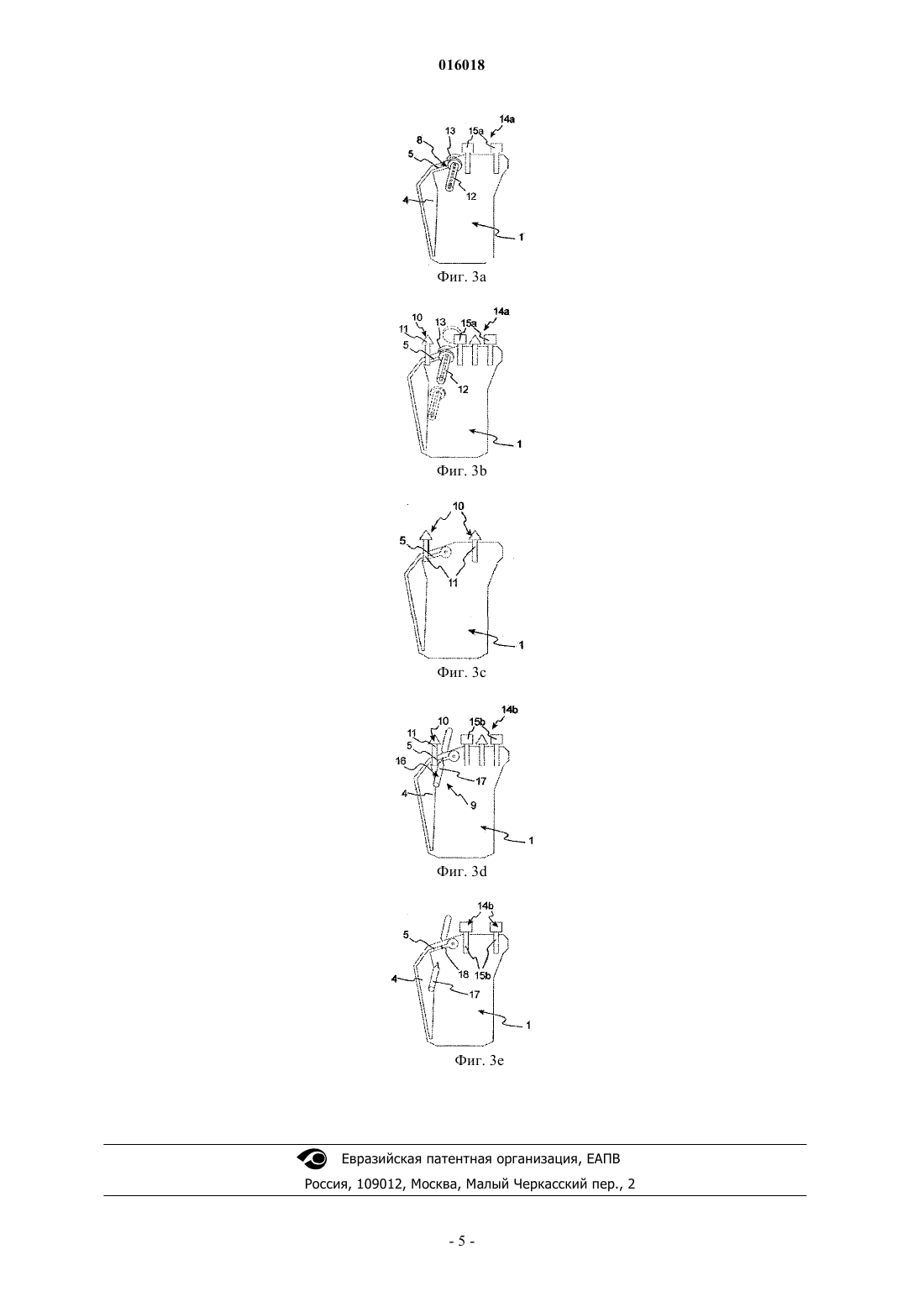

Дата публикации и выдачи патента Номер заявки СПОСОБ НАПОЛНЕНИЯ ГАЗОМ РУЧКИ КОНТЕЙНЕРА Способ наполнения газом ручки (4) контейнера (1) складного типа, причем ручка (4) образована двумя противоположными боковыми стенками (2) контейнера (1) и сообщается через канал (5),образованный указанными боковыми стенками (5), с отверстием (6), образованным в одной из боковых стенок (2). Способ содержит стадии подачи на рабочем месте (8) наполнения газом газа к ручке (4) через указанное отверстие (6) и указанный канал (5); блокирования канала (5) посредством сжимающего действия для удержания газа, поданного в ручку (4), транспортирования контейнера(1) к рабочему месту (9) герметизации при поддержании сжимающего действия и герметизации канала (5) на указанном рабочем месте (9) герметизации при поддержании сжимающего действия,чтобы постоянно удерживать газ в указанной ручке (4). Изобретение также относится к контейнеру складного типа.(71)(73) Заявитель и патентовладелец: ЭКОЛИН РИСЕРЧ ЭНД ДИВЕЛОПМЕНТ А/С (DK) 016018 Изобретение относится к способу наполнения газом ручки контейнера складного типа. Более конкретно, изобретение относится к способу наполнения газом ручки, которая образована между боковыми стенками контейнера и которая сообщается с отверстием, образованным в одной из боковых стенок, через канал, образованный между боковыми стенками. В настоящее время доступно множество различных типов контейнеров, предназначенных для наполнения продуктами в форме жидкости или порошка. Все больше используются контейнеры складного типа. Под контейнером складного типа понимается контейнер, имеющий отсек, который образован гибкими стенками, и объем которого зависит от взаимного положения стенок и, таким образом, зависит от степени наполнения контейнера. Этот тип контейнеров может иметь некоторое количество различных типов ручки. В ЕР 1667917 описан контейнер складного типа, который имеет ручку, предназначенную для наполнения газом и образованную между двумя противоположными боковыми стенками. Ручка сообщается через канал с отверстием, образованным в одной из боковых стенок. По сравнению с ручкой канал имеет значительно меньшую площадь поперечного сечения. В ЕР 1667917, кроме того, описано устройство для наполнения газом ручки. Форсунка подачи газа применяется к отверстию в контейнере, и посредством открывания клапана газ может течь через отверстие и канал в ручку для ее расширения. В следующей сразу же за этим операции герметизирующее средство, расположенное радиально снаружи форсунки подачи газа, применяется к каналу для обеспечения герметизации канала, чтобы оградить газ, подаваемый в ручку. Устройство может являться интегрированной частью наполнительной машины. Все более высокие требования предъявляются к скорости, с которой наполнительная машина способна наполнять и герметизировать контейнеры. Было обнаружено, что наполнение газа в ручки контейнеров складного типа может быть узким местом с неблагоприятным воздействием на способность наполнения наполнительной машины. Таким образом, существует потребность в улучшенном способе наполнения газом ручки контейнера складного типа. Принимая во внимание изложенное выше задача настоящего изобретения состоит в создании улучшенного способа наполнения газом ручки контейнера складного типа. Дополнительной целью является разработка способа этого типа, который обеспечивает высокопроизводительное изготовление готовых контейнеров. Также целью изобретения является разработка контейнера, имеющего ручку, которая может быть наполнена газом и герметизирована с большой скоростью. Для достижения этих целей, а также других целей, которые будут очевидны из последующего описания, согласно настоящему изобретению предлагается способ, имеющий признаки, образованные в п.1 формулы изобретения. Варианты осуществления способа согласно изобретению будут понятны из зависимых пп.2-6 формулы изобретения. Более конкретно, в настоящем изобретении предложен способ наполнения газом ручки контейнера складного типа, причем ручка образована двумя противоположными боковыми стенками контейнера и сообщается через канал, образованный указанными боковыми стенками, с отверстием, образованным в одной из боковых стенок. Способ содержит стадии подачи на рабочем месте наполнения газом газа к ручке через указанные отверстие и канал, блокирования канала посредством сжимающего действия для удержания газа, поданного в ручку, транспортирования контейнера к рабочему месту герметизации при поддержании сжимающего действия, и герметизации канала на указанном рабочем месте герметизации при поддержании сжимающего действия, чтобы постоянно удерживать газ в указанной ручке. Таким образом, достигнут улучшенный способ наполнения газом ручки контейнера складного типа,так как способ обеспечивает высокопроизводительное изготовление готовых контейнеров. Ручка наполняется газом на первом рабочем месте, после чего канал блокируется сжимающим действием. Затем контейнер транспортируется ко второму рабочему месту при поддержании сжимающего действия. На втором рабочем месте канал герметизируется при поддержании сжимающего действия. Посредством разделения операций наполнения газом и герметизации на две стадии, которые выполняются у двух отдельных рабочих мест, становится возможным сокращение времени нахождения на каждом рабочем месте,посредством чего производительность изготовления контейнеров может быть увеличена. Газ может подаваться посредством форсунки подачи газа, которая применяется к отверстию. Канал может быть герметизирован с помощью герметизирующего средства, которое применяется к контейнеру для изготовления уплотнения, продолжающегося поперек указанного канала. Канал может быть заблокирован сжимающим действием, производимым подвижным сжимающим средством, которое захватывает контейнер для его транспортирования от рабочего места наполнения газом к рабочему месту герметизации. Сжимающее средство может перемещаться по криволинейной траектории перемещения от указанного рабочего места наполнения газом к указанному рабочему месту герметизации. Данный способ может являться стадией процесса изготовления готовых контейнеров. На чертежах фиг. 1 - вид в плане контейнера согласно изобретению;-1 016018 фиг. 2 - схематичный вид в плане контейнеров согласно изобретению, расположенных на рабочих местах для наполнения газом и герметизации ручки и между ним; фиг. 3 а-3 е - схематичные виды, частично в перспективе, различных стадий наполнения газом ручки контейнера по изобретению. Подробное описание вариантов выполнения Обратимся к фиг. 1, на которой показан контейнер 1 согласно настоящему изобретению. Контейнер 1 является контейнером складного типа, что означает, что его стенки являются гибкими и определяют отсек, объем которого зависит от взаимного положения стенок. Контейнер 1 содержит две противоположные боковые стенки 2 и нижнюю стенку 3 (показанную на фиг. 2), причем эти стенки 2, 3 соединены между собой вдоль соединительной части для образования указанного отсека. Более того, противоположные стенки 2 контейнера 1 определяют ручку 4, которая сообщается через канал 5 с отверстием 6, образованным в одной из боковых стенок. Указанный канал 5 также образован указанными боковыми стенками 2. Канал 5 дополнительно имеет секцию 7, окружающую указанное отверстие 6. Ручка 6 предназначена для наполнения газом. Посредством наполнения ее газом получается ручка,которую легко захватывать, а также, контейнер 1 с увеличенной устойчивостью. Будучи наполненным газом, канал 5 имеет площадь поперечного сечения, которая является значительно меньшей, чем площадь поперечного сечения ручки 4. Контейнер 1 согласно изобретению отличается от контейнеров, известных ранее, тем, что канал 5 имеет большую протяженность по причинам, которые будут объяснены ниже. Обратимся теперь к фиг. 2, на которой показан способ наполнения газом и герметизации ручки 4 контейнера такого типа, который показан на фиг. 1. Контейнер 1 показан в трех положениях А, В и С. Различные стадии способа также показаны на фиг. 3 а-3 е, к которым также сделана ссылка. Ради ясности некоторые детали на фиг. 3 а-3 е показаны в перспективе. В первом положении А контейнер 1 расположен на рабочем месте 8 наполнения газом, во втором положении В контейнер 1 показан в момент его транспортировки от рабочего места 8 наполнения газом к рабочему месту 9 герметизации, и в третьем положении С контейнер 1 расположен на рабочем месте 9 герметизации. Как показано на фиг. 2, контейнер 1 перемещается посредством подвижного сжимающего средства 10, содержащего две щеки 11 (только одна из которых показана на чертеже). Подвижное сжимающее средство 10 обладает возможностью перемещения по непрерывной криволинейной траектории, обозначенной пунктирной линией на фиг. 2, и действует для перемещения контейнера 1 по одной половине траектории. Таким образом, подвижное сжимающее средство 10 сообщает контейнеру 1 криволинейное поперечное перемещение для его транспортировки от рабочего места 8 наполнения газом к рабочему месту 9 герметизации. В результате этого контейнер 1 может быть выпущен вертикально вверх от рабочего места 8 наполнения газом и может быть пристыкован вертикально вниз к рабочему месту 9 герметизации, причем рабочие места 8, 9 являются неподвижными в вертикальном направлении. К тому же, посредством перемещения контейнера 1 в поперечном направлении сводится к минимуму расстояние, которое он должен пройти от рабочего места 8 наполнения газом к рабочему месту герметизации. Контейнер 1 уже был наполнен содержимым и показан с ручкой 4, наполненной газом. Содержимое может быть в форме жидкости или порошка. Как показано на фиг. 2, ручка 4 контейнера 1, будучи расположенной в положении А, была наполнена газом посредством форсунки 12 подачи газа, которая была применена к отверстию 6 в одной из боковых стенок 2 контейнера 1, как более подробно показано на фиг. 3 а. Упор 13 может быть применен к противоположной боковой стенке 3 контейнера 1 для сжатия контейнера 1, чтобы обеспечить достаточную герметизацию между рассматриваемыми форсункой 12 и боковой стенкой 3. Посредством открывания клапана (не показан) газ может течь через отверстие и канал 5 в ручку 4 для ее расширения. Из фиг. 3 а также понятно, что контейнер 1 удерживается неподвижным сжимающим средством 14 а в форме двух отдельных щек 15 а. В положении А подвижное сжимающее средство 10 было применено к рабочему месту 8 наполнения газом для захватывания контейнера 1. Захватывание происходит, когда форсунка 12 подачи газа находится в положении, в котором она применена к контейнеру 1. Как указанно выше, подвижное сжимающее средство 10 содержит две отдельные щеки 11, и показано, в частности, как одна из щек 11, захватывая контейнер 1, блокирует канал 5 посредством сжимающего действия. Форсунка 12 подачи газа убирается только тогда, когда подвижное сжимающее средство 10 захватило контейнер 1, как лучше видно на фиг. 3b, на которой положение убранной форсунки 12 подачи газа обозначено пунктирными линиями. Как указанно выше, в положении В контейнер 1 расположен между рабочим местом 8 наполнения газом и рабочим местом 9 герметизации. На чертеже показано, как подвижное сжимающее средство 10 перемещается по криволинейной непрерывной траектории, которая обозначена пунктирной линией, и,таким образом, сообщает качающее перемещение контейнеру 1. Захватывание, которое подвижное сжи-2 016018 мающее средство 10 прилагает к контейнеру 1, показано более понятно на фиг. 3 с. На чертеже показано,как одна щека 11 сохраняет свое захватывание, чтобы блокировать канал 5 посредством сжимающего действия. В результате этого обеспечивается то, что газ, поданный в ручку 4, не может утечь во время транспортировки между двумя рабочими местами 8, 9. В положении С контейнер 1 расположен на рабочем месте 9 герметизации. На фиг. 3d показано, как подвижное сжимающее средство 10 было применено к рабочему месту 9 герметизации для передачи контейнера 1 к неподвижному сжимающему средству 14b, которое расположено вблизи от рабочего места 9 герметизации и которое также содержит две отдельные щеки 15b. Тем не менее, подвижное сжимающее средство 10 сохраняет свое захватывание контейнера 1, посредством чего одна щека 11 подвижного сжимающего средства 10 продолжает блокировать канал 5 посредством сжимающего действия. Пока канал 5 заблокирован посредством сжимающего действия, герметизирующее средство 16 применяется к контейнеру для герметизации канала 5. Герметизирующее средство 16 может содержать сварочный инструмент 17, который обеспечивает уплотнение 18 в форме сварного шва, которое продолжается поперек канала 5 и соединяет вместе противоположные боковые стенки 2, определяющие указанный канал 5 вдоль его части. После того как канал 5 был герметизирован, герметизирующее средство 16 может быть убрано, что показано на фиг. 3 е. Затем подвижное сжимающее средство 10 может быть открыто и продолжать свое перемещение по криволинейной траектории, что вернет его назад к рабочему месту 8 наполнения газом,чтобы цикличная процедура могла быть продолжена. Открытое сжимающее средство 10 показано в положении D на фиг. 2. Согласно настоящему изобретению, таким образом, разработан способ наполнения газом ручки контейнера складного типа. На рабочем месте наполнения газом газ подается к ручке через отверстие и канал, после чего канал блокируется сжимающим действием. Контейнер транспортируется при поддержании указанного сжимающего действия к рабочему месту герметизации, у которой канал герметизируется без освобождения от сжимающего действия. Таким образом, разработан способ, который обеспечивает наполнение газом ручки контейнера, причем в этом способе наполнение газом происходит на одном рабочем месте, а герметизация для постоянного удерживания газа в ручке происходит на другом рабочем месте. Посредством разделения операций наполнения газом и герметизации на две стадии, которые выполняют на двух отдельных рабочих местах, становится возможным уменьшение времени нахождения на каждом рабочем месте, что, в свою очередь, обеспечивает высокопроизводительное изготовление готовых контейнеров. Способ согласно изобретению для наполнения газом ручки контейнера может быть частью способа изготовления готовых контейнеров. Под готовыми контейнерами понимаются контейнеры, отсек которых был наполнен содержимым и герметизирован, и ручка которых была наполнена газом и герметизирована. Способ такого типа может содержать стадии открывания наполнительного канала незаполненного контейнера, наполнение открытого контейнера через указанный наполнительный канал, герметизацию наполнительного канала наполненного контейнера, наполнение ручки газом и герметизацию ручки. Эти стадии могут быть выполнены на разных рабочих местах, причем контейнеры транспортируются от одного рабочего места к другому посредством их перемещения по криволинейной траектории, как описано выше. Как изложено выше, контейнер содержит канал, соединяющий ручку с отверстием. Канал имеет длину, соответствующую для осуществления способа согласно изобретению. Таким образом, канал имеет такую протяженность, чтобы канал мог быть заблокирован сжимающим действием для удержания газа, когда ручка была наполнена. Это означает, что канал имеет такую длину, чтобы один зажим подвижного сжимающего средства сдавил канал, когда форсунка подачи газа будет применена к отверстию,как показано на фиг. 3b. К тому же, канал имеет такую протяженность, чтобы обеспечить сжатие канала для его блокирования, в то же время, герметизируя канал для постоянного удерживания газа, поданного в ручку. Соответственно, длина канала такова, что сварочный инструмент может быть применен к каналу для изготовления сварочного шва, продолжающегося поперек канала, в то время, как одна щека подвижного сжимающего средства сдавливает канал. Понятно, что настоящее изобретение не ограничено показанным вариантом осуществления и что возможны различные модификации и изменения. Следовательно, изобретение ограничено только прилагаемой формулой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ наполнения газом ручки (4) контейнера (1) складного типа, которая образована двумя противоположными боковыми стенками (2) контейнера (1) и сообщается через канал (5), образованный указанными боковыми стенками (5), с отверстием (6), образованным в одной из боковых стенок (2),включающий стадию подачи на рабочем месте (8) наполнения газом газа к ручке (4) через указанное отверстие (6) и указанный канал (5), отличающийся тем, что включает стадии блокирования канала (5) посредством сжимающего действия для удержания газа, поданного в ручку(4),перемещения контейнера (1) в поперечном направлении к рабочему месту (9) герметизации при поддержании сжимающего действия и герметизации канала (5) на указанном рабочем месте (9) герметизации при поддержании сжимающего действия, чтобы постоянно удерживать газ в указанной ручке (4). 2. Способ по п.1, в котором газ подается посредством форсунки (12) подачи газа, которая прикладывается к отверстию (6). 3. Способ по п.1 или 2, в котором канал (5) герметизирован с помощью герметизирующего средства(16), которое наносится на контейнер (1) для получения уплотнения (18), продолжающегося через указанный канал (5). 4. Способ по пп.1-3, в котором канал (5) блокируют сжимающим действием, производимым подвижным сжимающим средством (10), которое захватывает контейнер (1) для его транспортирования от рабочего места (8) наполнения газом к рабочему месту (9) герметизации. 5. Способ по п.4, в котором указанное сжимающее средство (10) перемещается по криволинейной траектории от указанного рабочего места (8) наполнения газом к указанному рабочему месту (9) герметизации. 6. Способ по любому предшествующему пункту, являющийся стадией процесса изготовления готовых контейнеров (1).
