Устройство для установки ручки, поддерживающего элемента или аналогичного элемента

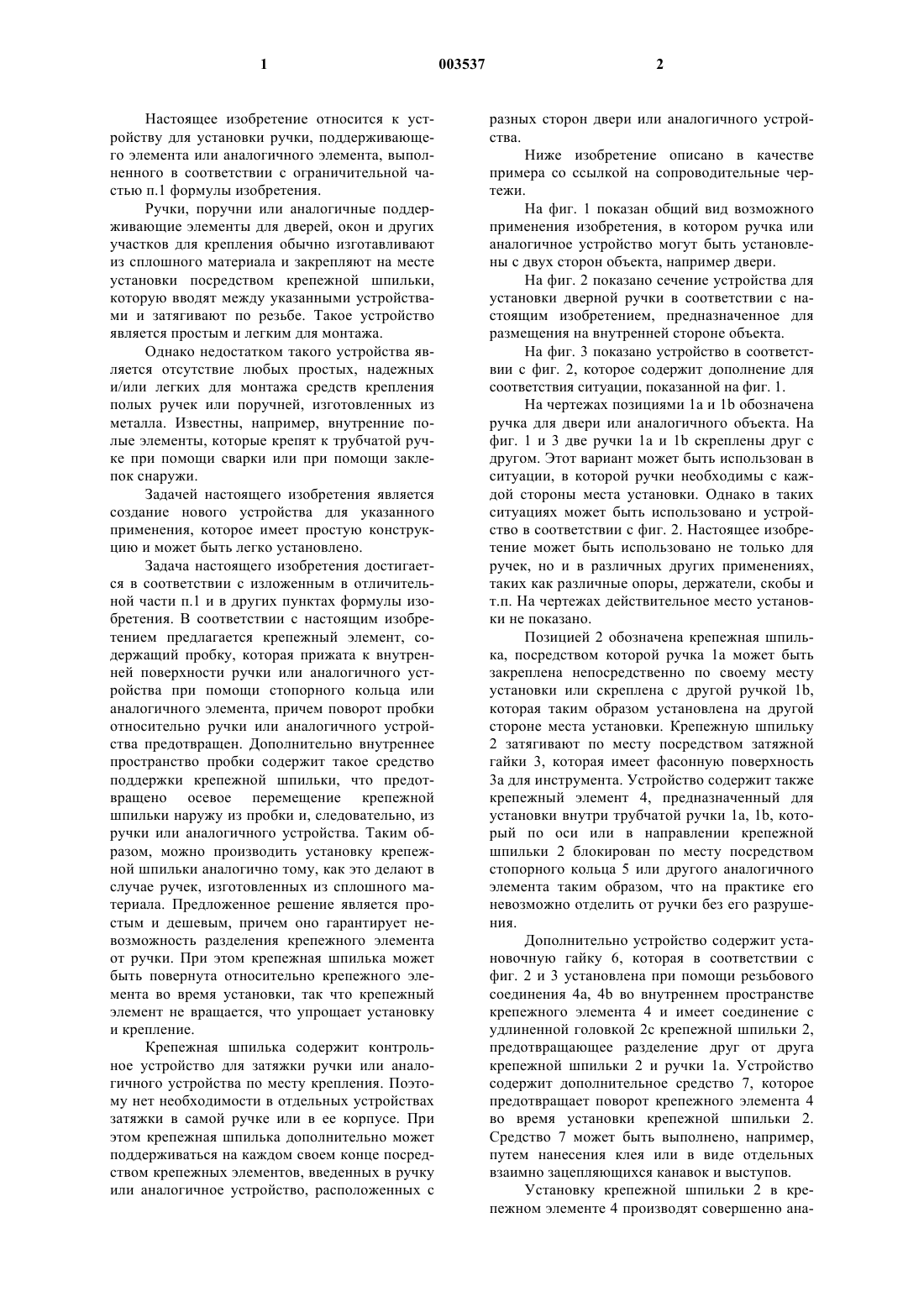

1 Настоящее изобретение относится к устройству для установки ручки, поддерживающего элемента или аналогичного элемента, выполненного в соответствии с ограничительной частью п.1 формулы изобретения. Ручки, поручни или аналогичные поддерживающие элементы для дверей, окон и других участков для крепления обычно изготавливают из сплошного материала и закрепляют на месте установки посредством крепежной шпильки,которую вводят между указанными устройствами и затягивают по резьбе. Такое устройство является простым и легким для монтажа. Однако недостатком такого устройства является отсутствие любых простых, надежных и/или легких для монтажа средств крепления полых ручек или поручней, изготовленных из металла. Известны, например, внутренние полые элементы, которые крепят к трубчатой ручке при помощи сварки или при помощи заклепок снаружи. Задачей настоящего изобретения является создание нового устройства для указанного применения, которое имеет простую конструкцию и может быть легко установлено. Задача настоящего изобретения достигается в соответствии с изложенным в отличительной части п.1 и в других пунктах формулы изобретения. В соответствии с настоящим изобретением предлагается крепежный элемент, содержащий пробку, которая прижата к внутренней поверхности ручки или аналогичного устройства при помощи стопорного кольца или аналогичного элемента, причем поворот пробки относительно ручки или аналогичного устройства предотвращен. Дополнительно внутреннее пространство пробки содержит такое средство поддержки крепежной шпильки, что предотвращено осевое перемещение крепежной шпильки наружу из пробки и, следовательно, из ручки или аналогичного устройства. Таким образом, можно производить установку крепежной шпильки аналогично тому, как это делают в случае ручек, изготовленных из сплошного материала. Предложенное решение является простым и дешевым, причем оно гарантирует невозможность разделения крепежного элемента от ручки. При этом крепежная шпилька может быть повернута относительно крепежного элемента во время установки, так что крепежный элемент не вращается, что упрощает установку и крепление. Крепежная шпилька содержит контрольное устройство для затяжки ручки или аналогичного устройства по месту крепления. Поэтому нет необходимости в отдельных устройствах затяжки в самой ручке или в ее корпусе. При этом крепежная шпилька дополнительно может поддерживаться на каждом своем конце посредством крепежных элементов, введенных в ручку или аналогичное устройство, расположенных с 2 разных сторон двери или аналогичного устройства. Ниже изобретение описано в качестве примера со ссылкой на сопроводительные чертежи. На фиг. 1 показан общий вид возможного применения изобретения, в котором ручка или аналогичное устройство могут быть установлены с двух сторон объекта, например двери. На фиг. 2 показано сечение устройства для установки дверной ручки в соответствии с настоящим изобретением, предназначенное для размещения на внутренней стороне объекта. На фиг. 3 показано устройство в соответствии с фиг. 2, которое содержит дополнение для соответствия ситуации, показанной на фиг. 1. На чертежах позициями 1 а и 1b обозначена ручка для двери или аналогичного объекта. На фиг. 1 и 3 две ручки 1 а и 1b скреплены друг с другом. Этот вариант может быть использован в ситуации, в которой ручки необходимы с каждой стороны места установки. Однако в таких ситуациях может быть использовано и устройство в соответствии с фиг. 2. Настоящее изобретение может быть использовано не только для ручек, но и в различных других применениях,таких как различные опоры, держатели, скобы и т.п. На чертежах действительное место установки не показано. Позицией 2 обозначена крепежная шпилька, посредством которой ручка 1 а может быть закреплена непосредственно по своему месту установки или скреплена с другой ручкой 1b,которая таким образом установлена на другой стороне места установки. Крепежную шпильку 2 затягивают по месту посредством затяжной гайки 3, которая имеет фасонную поверхность 3 а для инструмента. Устройство содержит также крепежный элемент 4, предназначенный для установки внутри трубчатой ручки 1a, 1b, который по оси или в направлении крепежной шпильки 2 блокирован по месту посредством стопорного кольца 5 или другого аналогичного элемента таким образом, что на практике его невозможно отделить от ручки без его разрушения. Дополнительно устройство содержит установочную гайку 6, которая в соответствии с фиг. 2 и 3 установлена при помощи резьбового соединения 4 а, 4b во внутреннем пространстве крепежного элемента 4 и имеет соединение с удлиненной головкой 2 с крепежной шпильки 2,предотвращающее разделение друг от друга крепежной шпильки 2 и ручки 1 а. Устройство содержит дополнительное средство 7, которое предотвращает поворот крепежного элемента 4 во время установки крепежной шпильки 2. Средство 7 может быть выполнено, например,путем нанесения клея или в виде отдельных взаимно зацепляющихся канавок и выступов. Установку крепежной шпильки 2 в крепежном элементе 4 производят совершенно ана 3 логично тому, как это делают в известных ранее устройствах, в которых аналогичную крепежную шпильку устанавливают в ручке, изготовленной из сплошного материала, для ее затягивания на месте установки. Установка устройства ручки 1 а в соответствии с фиг. 2, предназначенного для использования на внутренней стороне места установки, может быть выполнена следующим образом. После крепления крепежного элемента 4 посредством стопорного кольца 5 и средства 7 внутри ручки 1 а крепежную шпильку 2 перемещают вместе с установочной гайкой 6 в положение во внутреннем пространстве 4 а крепежного элемента 4. Установочную гайку 6 вращают для входа в зацепление с резьбой 4b крепежного элемента с использованием выступов или аналогичных элементов 2 а, расположенных на крепежной шпильке 2 и воздействующих на установочную гайку только во время установки. Таким образом, когда установочная гайка 6 при вращении занимает положение в соответствии с фиг. 2, ее передающее усилие соединение с выступами 2 а и, следовательно, с крепежной шпилькой 2 разрывается за счет вытягивания крепежной шпильки 2 наружу из ручки 1 а в положение, показанное на фиг. 2. За счет этого вытянутая головка 2 с крепежной шпильки 2 упирается в установочную гайку 6, что предотвращает отделение крепежной шпильки 2 от ручки 1 а. В это же время выступы 2 а находятся в положении затяжной гайки 3 таким образом,что крепежная шпилька 2 имеет соответственно передающее усилие соединение с затяжной гайкой 3. В положении на фиг. 2 узкая часть 2b крепежной шпильки 2 расположена в положении установочной гайки 6, в результате чего крепежная шпилька 2 может быть повернута относительно установочной гайки 6 и, следовательно, относительно всей ручки 1 а посредством затяжной гайки 3, для крепления крепежной шпильки 2 при помощи второй резьбы 2d по ее месту работы, например в стенке или в другой ручке 1b, как это показано на фиг. 3. В этом последнем случае используют также второй крепежный элемент 4, который устанавливают отдельно от ручки 1 а на внутренней стороне, причем в этом случае установочная гайка 8 может быть предварительно наживлена на резьбу крепежного элемента 4, после чего крепежная шпилька 2 может быть затянута по резьбе установочной гайки 8 за счет вращения затяжной гайки 3. В отличие от установочной гайки 6,установочная гайка 8 имеет как внутреннюю,так и внешнюю резьбу. Несмотря на то, что был описан предпочтительный вариант осуществления изобретения для установки ручки, очевидно, что оно может быть использовано в различных других местах установки и в него специалистами в данной области могут быть внесены изменения и допол 003537 4 нения, которые не выходят за рамки приведенной далее формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для установки трубчатой ручки (1a, 1b), поддерживающего элемента или аналогичного устройства, преимущественно изготовленного из металла, на двери, стене или в аналогичном месте крепления, содержащее крепежный элемент (4), установленный у конца внутри дверной ручки (1 а, 1b) или аналогичного устройства, который поддерживает один конец крепежной шпильки (2), поддерживаемой у места крепления, отличающееся тем, что крепежный элемент (4) содержит пробку (4), которая блокирована внутри ручки (1a, 1b) или аналогичного устройства посредством стопорного кольца (5) или аналогичного элемента, установленного на внутренней поверхности ручки (1 а,1b), при этом поворот пробки (4) относительно ручки (1 а, 1b) или аналогичного устройства предотвращен средством (7), причем внутреннее пространство (4 а) пробки (4) содержит средство(4b, 6) поддержки крепежной шпильки (2), так что устройство вращает крепежную шпильку (2) для плотного затягивания ручки (1 а, 1b) или аналогичного устройства, и предотвращает осевое перемещение крепежной шпильки (2) относительно пробки (4), для предотвращения перемещения крепежной шпильки (2) по оси наружу из пробки (4) и, следовательно, из ручки (1 а, 1b) или аналогичного устройства. 2. Устройство по п.1, отличающееся тем,что крепежная шпилька (2) содержит регулирующее устройство (2 а, 3) для затягивания ручки (1 а, 1b) или аналогичного устройства по их месту крепления. 3. Устройство по п.1 или 2, отличающееся тем, что крепежная шпилька (2) поддерживается на каждом своем конце посредством крепежных элементов (4), установленных в ручках (1 а, 1b) или аналогичных устройствах, на разных сторонах двери или аналогичного устройства.
