Защитное средство

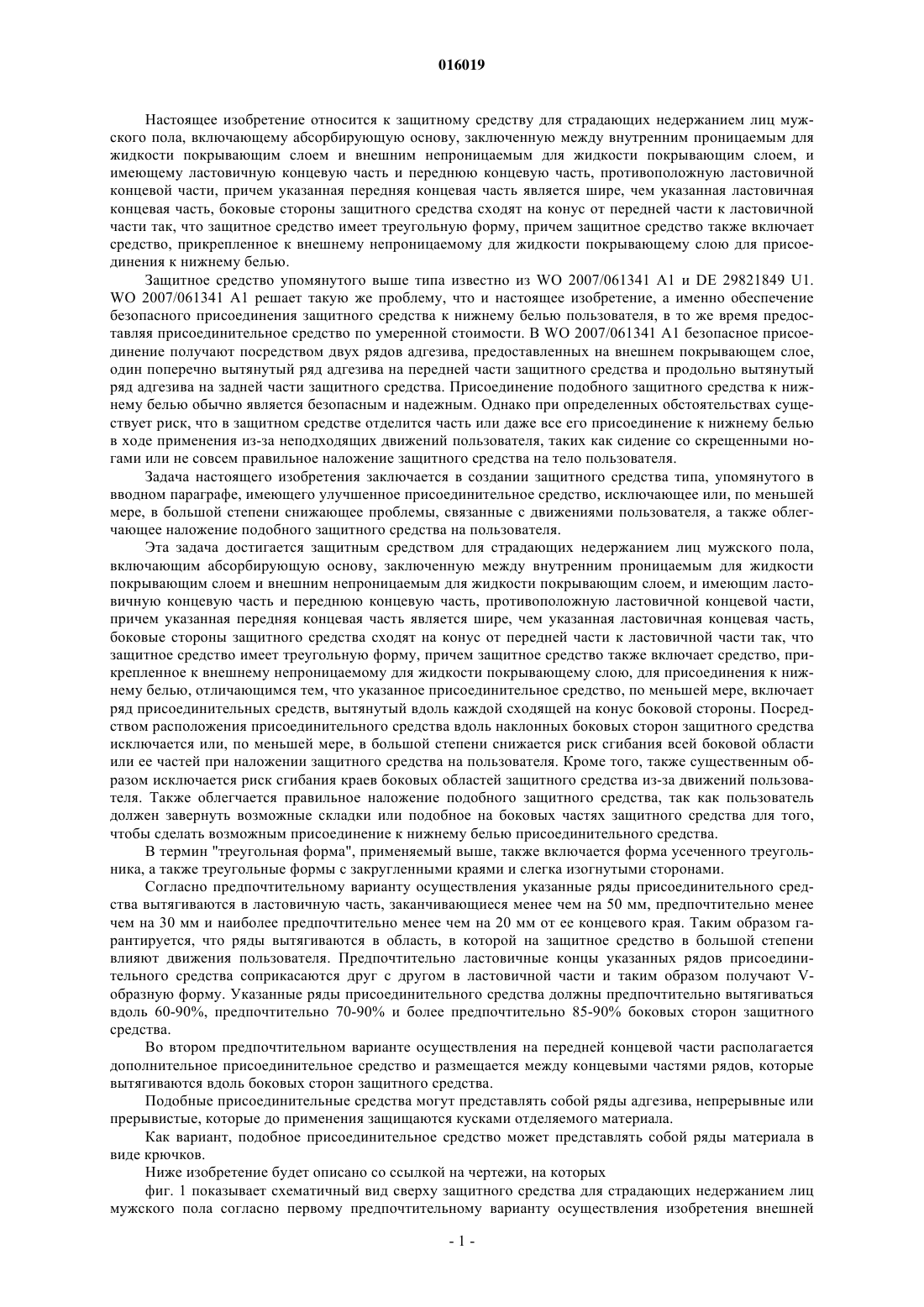

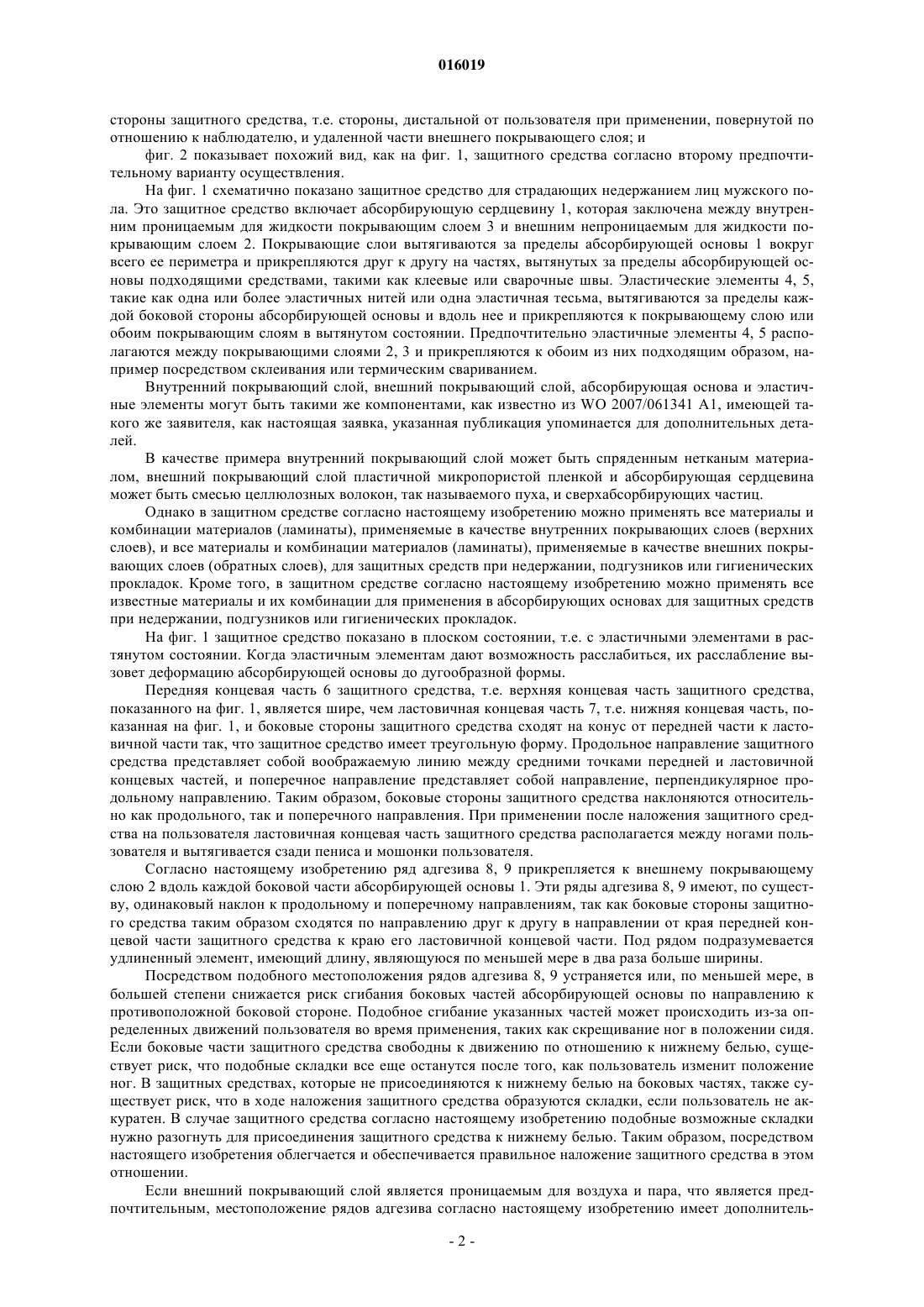

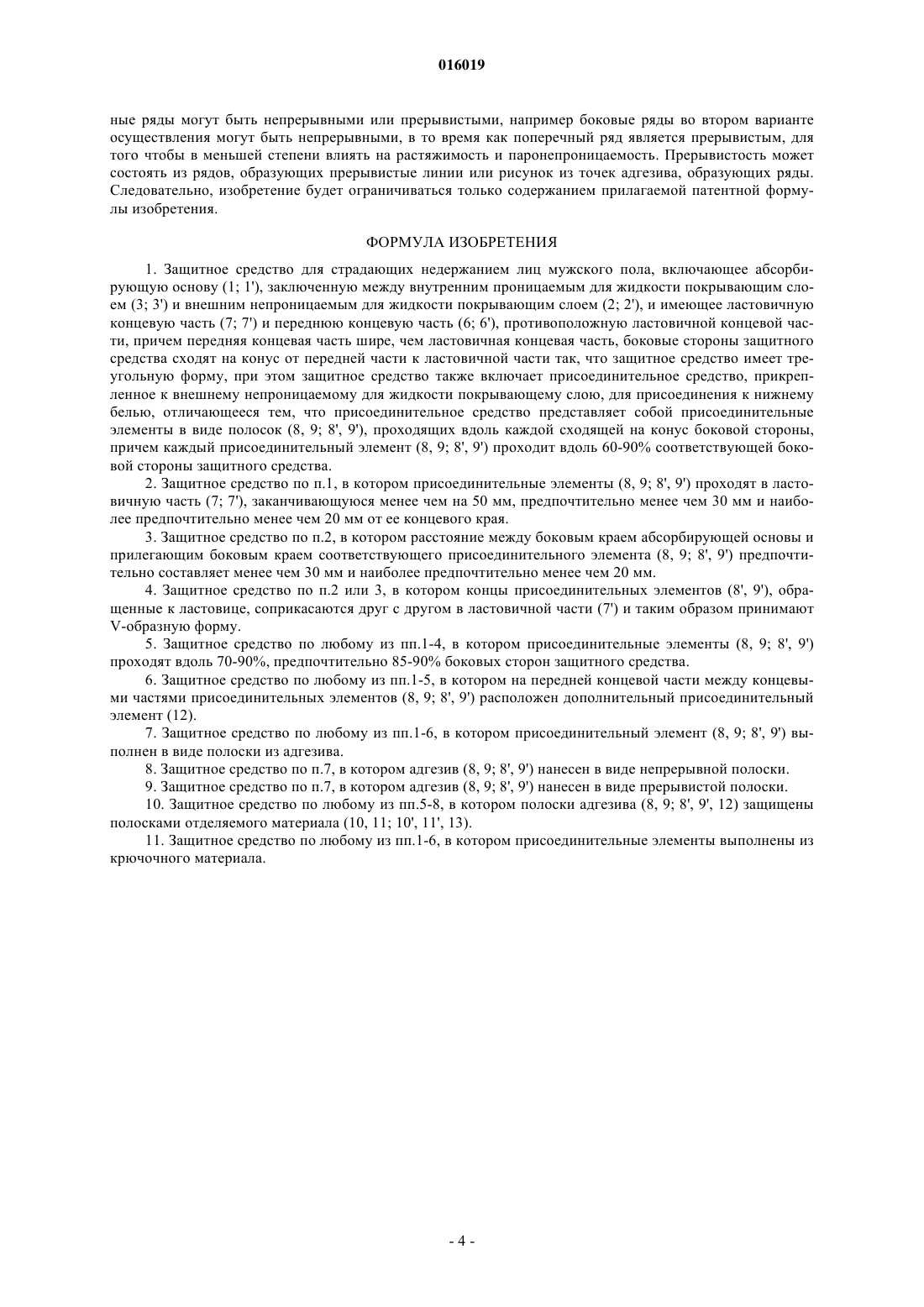

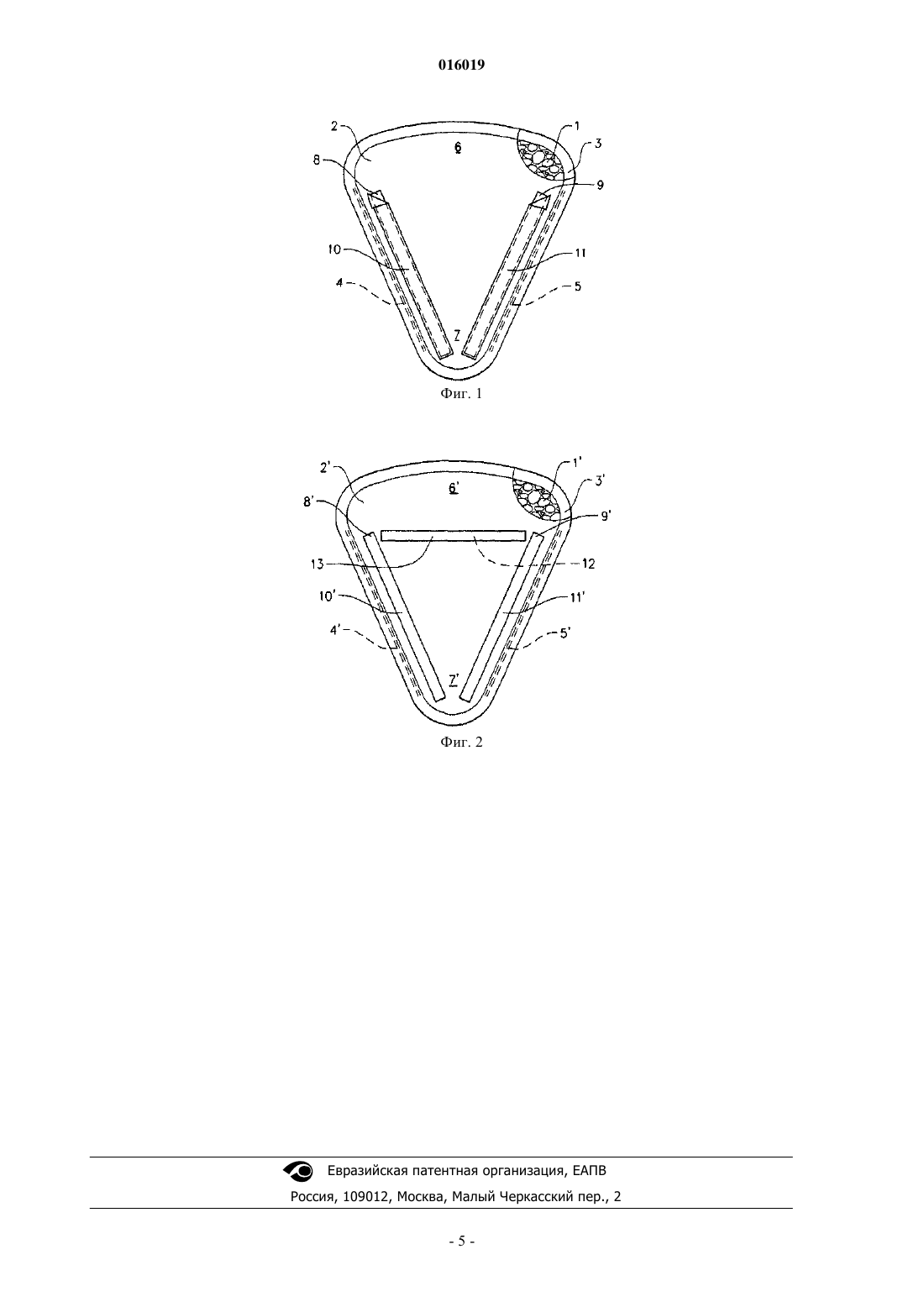

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента Изобретение относится к защитному средству для страдающих недержанием лиц мужского пола,включающему абсорбирующую основу (1), заключенную между внутренним проницаемым для жидкости покрывающим слоем (3) и внешним непроницаемым для жидкости покрывающим слоем (2), и имеющему ластовичную концевую часть (7) и переднюю концевую часть (6),противоположную ластовичной концевой части, причем указанная передняя концевая часть является шире, чем указанная ластовичная концевая часть, боковые стороны защитного средства сходят на конус от передней части к ластовичной части так, что защитное средство имеет треугольную форму, причем защитное средство также включает средство (8, 9), прикрепленное к внешнему непроницаемому для жидкости покрывающему слою для присоединения к нижнему белью. Согласно изобретению указанное присоединительное средство, по меньшей мере, включает ряд присоединительных средств (8, 9), вытянутых вдоль каждой сходящей на конус латеральной стороны.(71)(73) Заявитель и патентовладелец: СКА ХАЙДЖИН ПРОДАКТС АБ (SE) 016019 Настоящее изобретение относится к защитному средству для страдающих недержанием лиц мужского пола, включающему абсорбирующую основу, заключенную между внутренним проницаемым для жидкости покрывающим слоем и внешним непроницаемым для жидкости покрывающим слоем, и имеющему ластовичную концевую часть и переднюю концевую часть, противоположную ластовичной концевой части, причем указанная передняя концевая часть является шире, чем указанная ластовичная концевая часть, боковые стороны защитного средства сходят на конус от передней части к ластовичной части так, что защитное средство имеет треугольную форму, причем защитное средство также включает средство, прикрепленное к внешнему непроницаемому для жидкости покрывающему слою для присоединения к нижнему белью. Защитное средство упомянутого выше типа известно из WO 2007/061341 A1 и DE 29821849 U1.WO 2007/061341 A1 решает такую же проблему, что и настоящее изобретение, а именно обеспечение безопасного присоединения защитного средства к нижнему белью пользователя, в то же время предоставляя присоединительное средство по умеренной стоимости. В WO 2007/061341 A1 безопасное присоединение получают посредством двух рядов адгезива, предоставленных на внешнем покрывающем слое,один поперечно вытянутый ряд адгезива на передней части защитного средства и продольно вытянутый ряд адгезива на задней части защитного средства. Присоединение подобного защитного средства к нижнему белью обычно является безопасным и надежным. Однако при определенных обстоятельствах существует риск, что в защитном средстве отделится часть или даже все его присоединение к нижнему белью в ходе применения из-за неподходящих движений пользователя, таких как сидение со скрещенными ногами или не совсем правильное наложение защитного средства на тело пользователя. Задача настоящего изобретения заключается в создании защитного средства типа, упомянутого в вводном параграфе, имеющего улучшенное присоединительное средство, исключающее или, по меньшей мере, в большой степени снижающее проблемы, связанные с движениями пользователя, а также облегчающее наложение подобного защитного средства на пользователя. Эта задача достигается защитным средством для страдающих недержанием лиц мужского пола,включающим абсорбирующую основу, заключенную между внутренним проницаемым для жидкости покрывающим слоем и внешним непроницаемым для жидкости покрывающим слоем, и имеющим ластовичную концевую часть и переднюю концевую часть, противоположную ластовичной концевой части,причем указанная передняя концевая часть является шире, чем указанная ластовичная концевая часть,боковые стороны защитного средства сходят на конус от передней части к ластовичной части так, что защитное средство имеет треугольную форму, причем защитное средство также включает средство, прикрепленное к внешнему непроницаемому для жидкости покрывающему слою, для присоединения к нижнему белью, отличающимся тем, что указанное присоединительное средство, по меньшей мере, включает ряд присоединительных средств, вытянутый вдоль каждой сходящей на конус боковой стороны. Посредством расположения присоединительного средства вдоль наклонных боковых сторон защитного средства исключается или, по меньшей мере, в большой степени снижается риск сгибания всей боковой области или ее частей при наложении защитного средства на пользователя. Кроме того, также существенным образом исключается риск сгибания краев боковых областей защитного средства из-за движений пользователя. Также облегчается правильное наложение подобного защитного средства, так как пользователь должен завернуть возможные складки или подобное на боковых частях защитного средства для того,чтобы сделать возможным присоединение к нижнему белью присоединительного средства. В термин "треугольная форма", применяемый выше, также включается форма усеченного треугольника, а также треугольные формы с закругленными краями и слегка изогнутыми сторонами. Согласно предпочтительному варианту осуществления указанные ряды присоединительного средства вытягиваются в ластовичную часть, заканчивающиеся менее чем на 50 мм, предпочтительно менее чем на 30 мм и наиболее предпочтительно менее чем на 20 мм от ее концевого края. Таким образом гарантируется, что ряды вытягиваются в область, в которой на защитное средство в большой степени влияют движения пользователя. Предпочтительно ластовичные концы указанных рядов присоединительного средства соприкасаются друг с другом в ластовичной части и таким образом получают Vобразную форму. Указанные ряды присоединительного средства должны предпочтительно вытягиваться вдоль 60-90%, предпочтительно 70-90% и более предпочтительно 85-90% боковых сторон защитного средства. Во втором предпочтительном варианте осуществления на передней концевой части располагается дополнительное присоединительное средство и размещается между концевыми частями рядов, которые вытягиваются вдоль боковых сторон защитного средства. Подобные присоединительные средства могут представлять собой ряды адгезива, непрерывные или прерывистые, которые до применения защищаются кусками отделяемого материала. Как вариант, подобное присоединительное средство может представлять собой ряды материала в виде крючков. Ниже изобретение будет описано со ссылкой на чертежи, на которых фиг. 1 показывает схематичный вид сверху защитного средства для страдающих недержанием лиц мужского пола согласно первому предпочтительному варианту осуществления изобретения внешней-1 016019 стороны защитного средства, т.е. стороны, дистальной от пользователя при применении, повернутой по отношению к наблюдателю, и удаленной части внешнего покрывающего слоя; и фиг. 2 показывает похожий вид, как на фиг. 1, защитного средства согласно второму предпочтительному варианту осуществления. На фиг. 1 схематично показано защитное средство для страдающих недержанием лиц мужского пола. Это защитное средство включает абсорбирующую сердцевину 1, которая заключена между внутренним проницаемым для жидкости покрывающим слоем 3 и внешним непроницаемым для жидкости покрывающим слоем 2. Покрывающие слои вытягиваются за пределы абсорбирующей основы 1 вокруг всего ее периметра и прикрепляются друг к другу на частях, вытянутых за пределы абсорбирующей основы подходящими средствами, такими как клеевые или сварочные швы. Эластические элементы 4, 5,такие как одна или более эластичных нитей или одна эластичная тесьма, вытягиваются за пределы каждой боковой стороны абсорбирующей основы и вдоль нее и прикрепляются к покрывающему слою или обоим покрывающим слоям в вытянутом состоянии. Предпочтительно эластичные элементы 4, 5 располагаются между покрывающими слоями 2, 3 и прикрепляются к обоим из них подходящим образом, например посредством склеивания или термическим свариванием. Внутренний покрывающий слой, внешний покрывающий слой, абсорбирующая основа и эластичные элементы могут быть такими же компонентами, как известно из WO 2007/061341 A1, имеющей такого же заявителя, как настоящая заявка, указанная публикация упоминается для дополнительных деталей. В качестве примера внутренний покрывающий слой может быть спряденным нетканым материалом, внешний покрывающий слой пластичной микропористой пленкой и абсорбирующая сердцевина может быть смесью целлюлозных волокон, так называемого пуха, и сверхабсорбирующих частиц. Однако в защитном средстве согласно настоящему изобретению можно применять все материалы и комбинации материалов (ламинаты), применяемые в качестве внутренних покрывающих слоев (верхних слоев), и все материалы и комбинации материалов (ламинаты), применяемые в качестве внешних покрывающих слоев (обратных слоев), для защитных средств при недержании, подгузников или гигиенических прокладок. Кроме того, в защитном средстве согласно настоящему изобретению можно применять все известные материалы и их комбинации для применения в абсорбирующих основах для защитных средств при недержании, подгузников или гигиенических прокладок. На фиг. 1 защитное средство показано в плоском состоянии, т.е. с эластичными элементами в растянутом состоянии. Когда эластичным элементам дают возможность расслабиться, их расслабление вызовет деформацию абсорбирующей основы до дугообразной формы. Передняя концевая часть 6 защитного средства, т.е. верхняя концевая часть защитного средства,показанного на фиг. 1, является шире, чем ластовичная концевая часть 7, т.е. нижняя концевая часть, показанная на фиг. 1, и боковые стороны защитного средства сходят на конус от передней части к ластовичной части так, что защитное средство имеет треугольную форму. Продольное направление защитного средства представляет собой воображаемую линию между средними точками передней и ластовичной концевых частей, и поперечное направление представляет собой направление, перпендикулярное продольному направлению. Таким образом, боковые стороны защитного средства наклоняются относительно как продольного, так и поперечного направления. При применении после наложения защитного средства на пользователя ластовичная концевая часть защитного средства располагается между ногами пользователя и вытягивается сзади пениса и мошонки пользователя. Согласно настоящему изобретению ряд адгезива 8, 9 прикрепляется к внешнему покрывающему слою 2 вдоль каждой боковой части абсорбирующей основы 1. Эти ряды адгезива 8, 9 имеют, по существу, одинаковый наклон к продольному и поперечному направлениям, так как боковые стороны защитного средства таким образом сходятся по направлению друг к другу в направлении от края передней концевой части защитного средства к краю его ластовичной концевой части. Под рядом подразумевается удлиненный элемент, имеющий длину, являющуюся по меньшей мере в два раза больше ширины. Посредством подобного местоположения рядов адгезива 8, 9 устраняется или, по меньшей мере, в большей степени снижается риск сгибания боковых частей абсорбирующей основы по направлению к противоположной боковой стороне. Подобное сгибание указанных частей может происходить из-за определенных движений пользователя во время применения, таких как скрещивание ног в положении сидя. Если боковые части защитного средства свободны к движению по отношению к нижнему белью, существует риск, что подобные складки все еще останутся после того, как пользователь изменит положение ног. В защитных средствах, которые не присоединяются к нижнему белью на боковых частях, также существует риск, что в ходе наложения защитного средства образуются складки, если пользователь не аккуратен. В случае защитного средства согласно настоящему изобретению подобные возможные складки нужно разогнуть для присоединения защитного средства к нижнему белью. Таким образом, посредством настоящего изобретения облегчается и обеспечивается правильное наложение защитного средства в этом отношении. Если внешний покрывающий слой является проницаемым для воздуха и пара, что является предпочтительным, местоположение рядов адгезива согласно настоящему изобретению имеет дополнитель-2 016019 ное преимущество, а именно, что адгезив не ухудшит проницаемость по отношению к воздуху и пару в средней части защитного средства, где необходимость в этом свойстве является наибольшей. Другое преимущество местоположения адгезивных рядов согласно настоящему изобретению заключается в том, что на способность к растягиванию внешнего покрывающего слоя и нижнего белья, к которому присоединено защитное средство, не будет влиять жесткий слой адгезива в средней части защитного слоя. Подобное растягивание покрывающего слоя и нижнего белья может происходить из-за набухания материала в абсорбирующей основе, особенно если она содержит высокий процент так называемых сверхабсорбентов (высокоабсорбирующих полимеров). Так как большая часть жидкости будет выпускаться в среднюю часть абсорбирующей основы, набухание будет здесь наибольшим. Так как усилия из-за движений пользователя будут наибольшими в ластовичной концевой части защитного средства, важно, чтобы ряды адгезива 8, 9 вытягивались в эту часть. Предпочтительно расстояние между нижними концами рядов адгезива 8, 9 и краем ластовичной концевой части, как видно на фиг. 1, не должно превышать 50 мм, предпочтительно 30 мм и наиболее предпочтительно 20 мм. Для обеспечения, что в ходе применения защитного средства не произойдет сгибание, расстояние между соответствующим боковым краем абсорбирующей основы и прилегающим боковым краем относящегося к нему ряда адгезива 8, 9 должно предпочтительно составлять менее чем 30 мм и наиболее предпочтительно менее чем 20 мм. Для дополнительного снижения риска сгибания и для обеспечения безопасного присоединения защитного средства к нижнему белью пользователя ряды адгезива 8, 9 предпочтительно также вытягиваются в переднюю концевую часть защитного средства. Ряды адгезива 8, 9 вытягиваются вдоль 60-90%,предпочтительно 70-90% и более предпочтительно 85-90% длины боковых сторон защитного средства. Адгезив в рядах 8, 9 должен предпочтительно являться PSA (самоприклеивающимся адгезивом),например адгезивом на основе акрилатов или термоплавким адгезивом. Однако в настоящем изобретении можно применять все типы адгезива, применяемые для присоединения защитных средств при недержании или гигиенических прокладок к нижнему белью. Поверхностная масса адгезива будет варьироваться в зависимости от типа применяемого адгезива, но должна предпочтительно составлять между 15-40 г/см 2. Если поверхностная масса является слишком высокой, защитное средство сильно приклеится к нижнему белью и будет трудно его отсоединить. До применения каждый ряд адгезива 8, 9 защищается от пыли и грязи отделяемым слоем 10, 11, например рядом покрытой силиконом бумаги или рядом полиэтиленовой пленки. На фиг. 2 показан второй вариант осуществления на виде, похожем на вид на фиг. 1. Защитное средство согласно второму варианту осуществления находится в ряде аспектов, похожих на защитное средство согласно первому варианту осуществления, и на защитном средстве, показанном на фиг. 2, компонентам, похожим на соответствующие компоненты в защитном средстве согласно первому варианту осуществления, показанного на фиг. 2, даются одинаковые ссылочные номера с добавлением знака штриха. Защитное средство согласно второму варианту осуществления отличается от защитного средства согласно первому варианту осуществления тем, что к внешнему покрывающему слою 2' прикрепляется третий ряд адгезива 12, покрытый отделяемым слоем 13. Этот третий ряд адгезива имеет поперечную протяженность и располагается в передней части защитного средства. На показанном варианте осуществления ряд адгезива 12 пролегает между передними концами рядов 8', 9' и таким образом рисунок рядов достигает форму треугольника. Во втором варианте осуществления ластовичные концы боковых рядов 8', 9' соприкасаются друг с другом так, чтобы эти два ряда вместе имели форму, соответствующую буквеV. Таким образом, три ряда адгезива 8', 9', 12 вместе образуют треугольник. Во всех других отношениях защитные средства согласно первому и второму вариантам осуществления являются одинаковыми. Посредством дополнительного поперечного ряда адгезива 12 защитное средство второго варианта осуществления чрезвычайно надежно присоединяется к нижнему белью пользователя. Так как поперечный ряд адгезива 12 располагается на передней части защитного средства, ряды адгезива не влияют нежелательным образом на среднюю область защитного средства, в которую наиболее вероятно выделяется моча, и адгезивные слои не понижают проницаемость воздуха и пара в этой области. Нет необходимости располагать ряд адгезива 12 между передними концами боковых адгезивных рядов 8', 9', но можно, конечно, расположить ближе к краю передней концевой части 6', чем на показанном примере, и даже ближе к ластовичной части 7' защитного средства, даже если это не является предпочтительным. Нет необходимости адгезиву, расположенному поперечно между боковыми адгезивными рядами, являться рядом, а он может иметь очень ограниченную поперечную и продольную протяженность и может быть любой формы, такой как прямоугольник, квадрат, круг и т.д. Конечно, показанные варианты осуществления можно модифицировать без изменения смысла изобретения. Например, боковые ряды адгезива в первом варианте осуществления можно расположить так,чтобы их концы в ластовичной концевой части защитного средства соприкасались друг с другом. Для присоединения защитного средства к нижнему белью можно применять присоединительное средство,отличающееся от рядов адгезивов, такое как ряды крючочного материала, так чтобы крючки имели способность присоединяться к петлям на материале обычного нижнего белья. Все или некоторые адгезив-3 016019 ные ряды могут быть непрерывными или прерывистыми, например боковые ряды во втором варианте осуществления могут быть непрерывными, в то время как поперечный ряд является прерывистым, для того чтобы в меньшей степени влиять на растяжимость и паронепроницаемость. Прерывистость может состоять из рядов, образующих прерывистые линии или рисунок из точек адгезива, образующих ряды. Следовательно, изобретение будет ограничиваться только содержанием прилагаемой патентной формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитное средство для страдающих недержанием лиц мужского пола, включающее абсорбирующую основу (1; 1'), заключенную между внутренним проницаемым для жидкости покрывающим слоем (3; 3') и внешним непроницаемым для жидкости покрывающим слоем (2; 2'), и имеющее ластовичную концевую часть (7; 7') и переднюю концевую часть (6; 6'), противоположную ластовичной концевой части, причем передняя концевая часть шире, чем ластовичная концевая часть, боковые стороны защитного средства сходят на конус от передней части к ластовичной части так, что защитное средство имеет треугольную форму, при этом защитное средство также включает присоединительное средство, прикрепленное к внешнему непроницаемому для жидкости покрывающему слою, для присоединения к нижнему белью, отличающееся тем, что присоединительное средство представляет собой присоединительные элементы в виде полосок (8, 9; 8', 9'), проходящих вдоль каждой сходящей на конус боковой стороны,причем каждый присоединительный элемент (8, 9; 8', 9') проходит вдоль 60-90% соответствующей боковой стороны защитного средства. 2. Защитное средство по п.1, в котором присоединительные элементы (8, 9; 8', 9') проходят в ластовичную часть (7; 7'), заканчивающуюся менее чем на 50 мм, предпочтительно менее чем 30 мм и наиболее предпочтительно менее чем 20 мм от ее концевого края. 3. Защитное средство по п.2, в котором расстояние между боковым краем абсорбирующей основы и прилегающим боковым краем соответствующего присоединительного элемента (8, 9; 8', 9') предпочтительно составляет менее чем 30 мм и наиболее предпочтительно менее чем 20 мм. 4. Защитное средство по п.2 или 3, в котором концы присоединительных элементов (8', 9'), обращенные к ластовице, соприкасаются друг с другом в ластовичной части (7') и таким образом принимаютV-образную форму. 5. Защитное средство по любому из пп.1-4, в котором присоединительные элементы (8, 9; 8', 9') проходят вдоль 70-90%, предпочтительно 85-90% боковых сторон защитного средства. 6. Защитное средство по любому из пп.1-5, в котором на передней концевой части между концевыми частями присоединительных элементов (8, 9; 8', 9') расположен дополнительный присоединительный элемент (12). 7. Защитное средство по любому из пп.1-6, в котором присоединительный элемент (8, 9; 8', 9') выполнен в виде полоски из адгезива. 8. Защитное средство по п.7, в котором адгезив (8, 9; 8', 9') нанесен в виде непрерывной полоски. 9. Защитное средство по п.7, в котором адгезив (8, 9; 8', 9') нанесен в виде прерывистой полоски. 10. Защитное средство по любому из пп.5-8, в котором полоски адгезива (8, 9; 8', 9', 12) защищены полосками отделяемого материала (10, 11; 10', 11', 13). 11. Защитное средство по любому из пп.1-6, в котором присоединительные элементы выполнены из крючочного материала.
